ПОСІБНИК КОРИСТУВАЧА Agrigento Turbo air

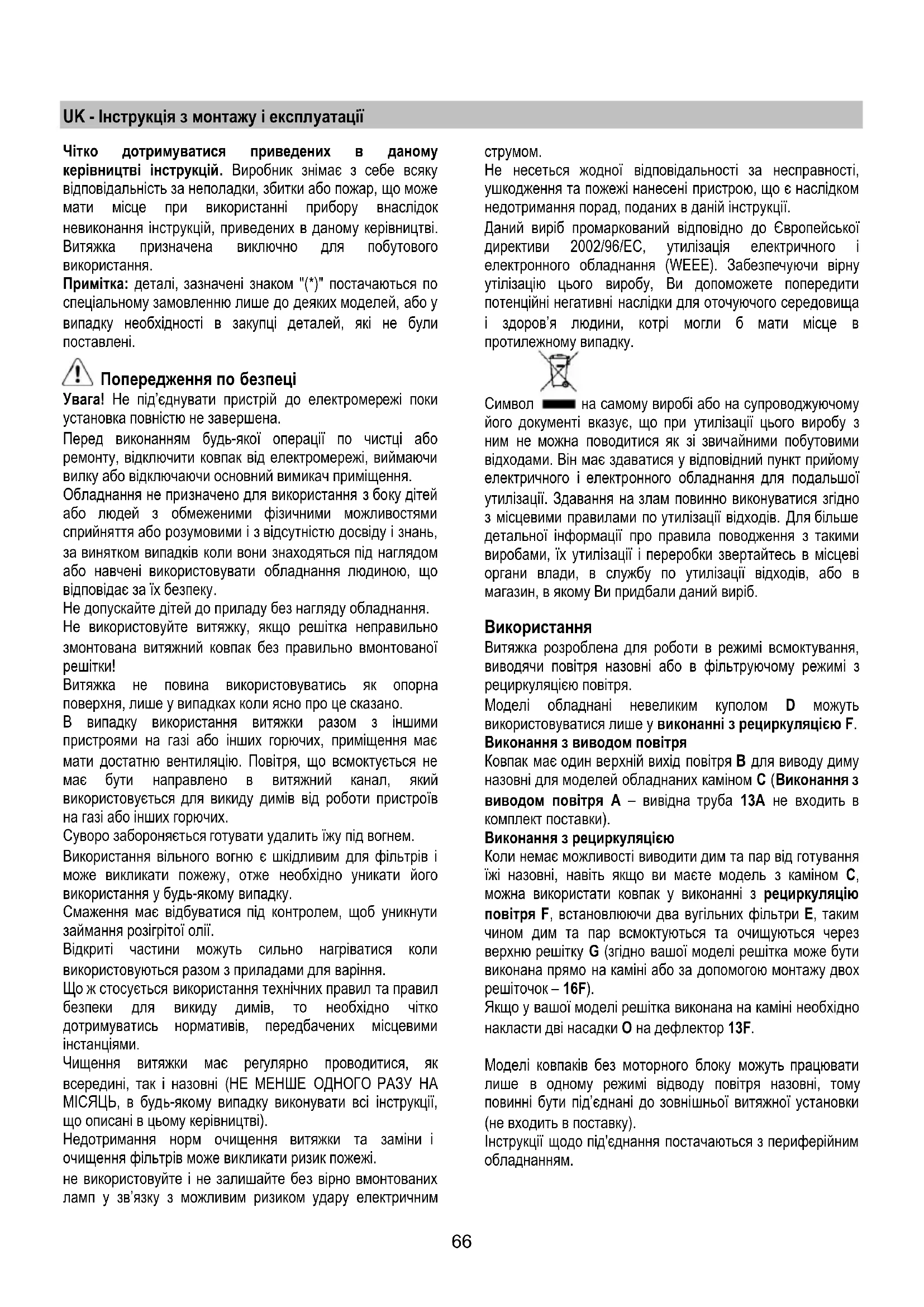

випадку необхідності в закупці деталей, які не були поставлені. Попередження по безпеці Увага! Не під’єднувати пристрій до електромережі поки установка повністю не завершена. Перед виконанням будь-якої операції по чистці або ремонту, відключити ковпак від електромережі, виймаючи вилку або відключаючи основний вимикач приміщення. Обладнання не призначено для використання з боку дітей або людей з обмеженими фізичними можливостями сприйняття або розумовими і з відсутністю досвіду і знань, за винятком випадків коли вони знаходяться під наглядом або навчені використовувати обладнання людиною, що відповідає за їх безпеку. Не допускайте дітей до приладу без нагляду обладнання. Не використовуйте витяжку, якщо решітка неправильно змонтована витяжний ковпак без правильно вмонтованої

Витяжка не повина використовуватись як опорна

лише у випадках коли ясно про це сказано. В випадку використання витяжки разом з іншими пристроями на газі або інших горючих, приміщення має мати достатню вентиляцію. Повітря, що всмоктується не має бути направлено в витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих. Суворо забороняється готувати удалить їжу під вогнем. Використання вільного вогню є шкідливим для фільтрів і може викликати пожежу, отже необхідно уникати його використання у будь-якому випадку. Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії. Відкриті частини можуть сильно нагріватися коли використовуються разом з приладами для варіння. Що ж стосується використання технічних правил та правил безпеки для викиду димів, то необхідно чітко дотримуватись нормативів, передбачених місцевими інстанціями. Чищення витяжки має регулярно проводитися, як всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції, що описані в цьому керівництві). Недотримання норм очищення витяжки та заміни

очищення фільтрів може викликати ризик пожежі. не використовуйте і не залишайте без вірно вмонтованих ламп у зв’язку з можливим ризиком удару електричним

Не несеться жодної відповідальності за несправності, ушкодження та пожежі нанесені пристрою, що є наслідком недотримання порад, поданих в даній інструкції. Даний виріб промаркований відповідно до Європейської директиви 2002/96/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров’я людини, котрі могли б мати місце в протилежному випадку.

на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів.

детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб. Використання Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря. Моделі обладнані невеликим куполом D можуть використовуватися лише у виконанні з рециркуляцією F. Виконання з виводом повітря Ковпак має один верхній вихід повітря В для виводу диму назовні для моделей обладнаних каміном С (Виконання

виводом повітря А – вивідна труба 13А не входить в комплект поставки). Виконання з рециркуляцією Коли немає можливості виводити дим та пар від готування їжі назовні, навіть якщо ви маєте модель з каміном С, можна використати ковпак у виконанні з рециркуляцію повітря F, встановлюючи два вугільних фільтри Е, таким

дим та пар всмоктуються та очищуються через верхню решітку G (згідно вашої моделі решітка може бути виконана прямо на каміні або за допомогою монтажу двох решіточок – 16F). Якщо у вашої моделі решітка виконана на каміні необхідно накласти дві насадки О на дефлектор 13F. Моделі ковпаків без моторного блоку можуть працювати

в одному режимі відводу повітря назовні, тому повинні бути під’єднані до зовнішньої витяжної установки (не входить в поставку). Інструкції щодо під'єднання постачаються з периферійним обладнанням.67

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 60cm, у випадку електричних плит, та 70cm, у випадку газових та комбінованих плит. Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити. Під’єднання до електромережі Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під’єднання в електромережу, то слід під’єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під’єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції. Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки. Функціонування Ковпак має панель управління, що знаходиться з переду ковпака з кнопками або клавішами, звертайтесь до нижче описаного тексту та відповідного малюнку в залежності від вашої моделі. Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо включити витяжку за 5 хвилин до початку готування їжі і залишити його включеним на протязі 15 хвилин після закінчення готування їжі. Функціонування - Модель з Кнопковим пультом Опис панелі управління та роботи ковпака

А. Вимикач світла ON/OFF. В. Вимикач ON/OFF та переключення на швидкість 1 (у випадку малої кількості диму та пару) В+С. Кнопка переключення на швидкість 2 (коли є середня кількість пару та диму). B+D. Кнопка переключення на швидкість 3 (коли є багато пару та диму).

а. ON/OFF світло b. OFF двигуни c. - d. - e. Потужність всмоктування мінімальна (c.), середня (d.), максимальна (e.). f. Індикаторна лампочка функціонування (де передбачена). Примітка: Деякі моделі мають лише одну Потужність всмоктування. Увага: моделі з електроклапаном мають 3 кнопки: (a) Світло ON/OFF, (b) Закриття та (c) Відкриття Електроклапана. Функціонування - Електронна Модель з 5 кнопками

1. Кнопка OFF двигуна

2. Кнопка ON і кнопка вибору швидкості двигуна 1 - 2 - 3

3. Світлодіодний індикатор Швидкості 1

4. Світлодіодний індикатор Швидкості 2 та насичення

жирового фільтру (в останньому випадку Світлодіод мигає - Дивись інструкції щодо чистки жирового Після того як жировий фільтр ви помили, необхідно тримати натиснутою кнопку 1 протягом приблизно

секунд доки система не видасть акустичний сигнал Світлодіод 4 припинить мигати.

5. Світлодіодний індикатор Швидкості 3 та насичення

вугільного фільтру (в останньому випадку Світлодіод мигає - Дивись інструкції щодо заміни вугільного Після того як вугільний фільтр помито чи замінено, необхідно тримати натиснутою кнопку 1 протягом приблизно 3 секунд доки система акустичний сигнал (зумер). Світлодіод 5 припинить мигати. Увага! Пристрій сигналізації насичення вугільного фільтру відключений. Якщо ви бажаєте встановити вугільний фільтр, тоді68 необхідно активувати пристрій сигналізації насичення вугільного фільтру, для цього натисніть одночасно кнопки 2 і 7 і тримайте натиснутими протягом 3 секунд. На початку цієї процедури буде мигати лише Світло діод 4, після закінчення 3 секунд почне мигати Світлодіод 5, що означає - пристрій контролю насичення вугільного фільтру підключено. Для того щоб його відключити знову натисніть на дві кнопки: Після закінчення 3 секунд Світлодіод 5 припинить мигати – пристрій відключено.

6. Світлодіодний індикатор інтенсивної швидкості

7. Кнопка підключення інтенсивної швидкості.

Радимо використовувати цю швидкість при великій концентрації кіптяви та запахів (наприклад, коли готується риба чи смажена їжа) Після підключення, інтенсивна швидкість залишається ввімкнутою на протязі близько 5 хвилин, після чого витяжка повертається на попередньо обрану швидкість (від 1 до 3), або відразу ж відключається, якщо перед цим не було встановлено однієї зі швидкостей всмоктування. Для відключення інтенсивної швидкості раніше 5 хвилин натиснути на кнопку 1 або 2.

8. Кнопка вимкнення світла

9. Кнопка ввімкнення світла

У випадку можливих відхилень у функціон уванні , перш ніж звернутися до центру техн ічн ог о обслуговування відключити на 5 сек. виріб від електромережі, витягаючи вилку і потім знову вставити її. Якщо відхиле ння у функціонуванні не зникне звернутис я до цен тру техобс луговування.

Увага! Перед будь-якою операцією чистки чи обслуговування, від’єднайте витяжку від електромережі, витягуючи вилку або відключаючи головний вимикач житла.

Витяжка має чиститись часто і як зовні так і в середині (по крайній мірі з такою ж періодичністю як і догляд за фільтрами для затримання жирів). Для чистки використовуйте спеціальну серветку, намочену нейтральним рідким миючим засобом. Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ! Увага: Не виконання правил чищення і заміни фільтрів може привести до ризику виникнення пожежі. Тому рекомендуємо дотримуватись приведених інструкцій. Знімається всяка відповідальність в зв'язку з можливими ушкодженнями двигуна і пожежами, що виникли внаслідок невірного ремонту або не виконання вищеописаних попереджень.

Фільтр затримки жирів Затримує жировi сполучення, що виникають під час приготування їжі. Якщо він знаходиться всередині опорної решітки, він може належати до трьох наступних типів: Паперовий фільтр має замінятися один раз на місяць або якщо він забарвлений з верхнього боку, коли колір видно крізь отвори у решітці. Металевий фільтр має очищуватися один раз
