NÁVOD K OBSLUZE Agrigento Turbo air

U slučaju da se pojave bilo kakve anomalije u funkcioniranju , prije nego što se obratite bilo kakvoj servisnoj službi , isključite barem 5 sek. uređaj od napajanja električnom strujom tako da izvadite utičnicu, pa ga onda ponovo uključite. U slučaju da ta anomalija u funkcioniranju potraje, obratite se servisnoj službi. Održavanje Upozorenje! Prije bilo kakvog postupka čišćenja ili održavanja, iskopčajte kuhinjsku napu od napajanja strujom na način da izvadite utičnicu ili isključite opći prekidač kuće. Čišćenje Kuhinjska napa se treba često čistiti ( barem isto tako često kao i filtri za uklanjanje masnoće), u unutrašnjosti i izvana. Koristite ovlaženu krpu s neutralnim deterdžentima u tekućem stanju. Izbjegavajte uporabu proizvoda koji bi mogli grebati. NE KORISTITE ALKOHOL! Pozor: Nepoštivanje pravila o čišćenju aparata i pravila o zamjeni filtara povećava rizik od požara. Stoga se preporučuje poštivanje sugeriranih uputstava. Otklanjamo bilo kakvu odgovornost za eventualne kvarove na motoru, požar izazvan neodgovarajućim održavanjem ili nepoštivanjem navedenih upozorenja. Filtar za masnoću Zadržava čestice masnoće koje se stvaraju prilikom kuhanja. Ako se nalazi unutar mreze, moze biti jedan od slijedecih tipova: Papirni filtar mora biti zamijenjen jedanput mjesecno ili ako je obojen na gornjem dijelu, kada se boja vidi kroz rupice na mrezi. Metalni filtar treba oprati jedanput mjesecno sa odgovarajucim deterdzentom rucno ili u masini za pranje posudja na niskoj temperaturi i kracem ciklusu. Kako biste došli do filtra za uklanjanje masnoće J otvorite rešetke za usisavanje H preko kvaka L i oslobodite ga od držača K. Pojedini modeli imaju metalni filtar M bez rešetke za podržavanje, ovi međuprostori se peru kako smo već gore naveli te se uklanjaju sa svog mjesta povlačeći ručice N prema dolje. Karbonski filtar (samo za filtracijsku verziju) Zadržava neugodne mirise koji se stvaraju prilikom kuhanja. Zadržava neugodne mirise koji se stvaraju prilikom kuhanja. Do zasićenosti ugljenog filtera dolazi nakon više manje produže upotrebe, ovisno o vrsti kuhinje i redovitosti čišćenja filtera za masnoću. U svakom slučaju, kartušu treba zamijeniti najviše svaka četiri mjeseca (ili kad sustav za pokazivanje zasićenosti filtera – ako postoji na modelu kojeg posjedujete – ukaže na potrebu za tim). NE može se niti oprati, niti obnoviti. Postavite po jedan filtar na svaku mrezu koja stiti motor; okrenuti centralnu rucicu filtara P u smijeru kazaljki. U slucaju demontiranja okrenite centralnu rucicu P svakog filtra zasebno u suprotnom smijeru. Zamjena Lampe Iskopčajte aparat s električne mreže. Pozor! Prije nego što dodirnete lampe provjerite jesu li se ohladile. Zamjena lampe 40W – Pristupite mjestu gdje se nalazi lampa – Odvijte vijak koji pridržava rasvjetno tijelo. Odvijte oštećenu lampu i zamijenite je ovalnom lampom (sijalicom) maks. 40W E14. Zamjena halogene lampe – Pristupite mjestu gdje se nalazii lampa – izvadite zaštitni dio tako da pritisnete malim odvijačem ili sličnim priborom. Zamijenite oštećenu lampu. Koristite samo halogene lampe od 20W maks. (G4), ali pri tom pripazite da je ne dirate rukama. Zatvorite rasvjetno tijelo (zatvorite na pritisak). (Z1 - Z2) Ako vam ne bude funkcionirala rasvjeta, kontrolirajte jeste li pravilno stavili lampu prije nego što pozovete tehnički servis44 CS - Návod na montáž a používání Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř byla projektována k výlučně domácímu použití. Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely nebo součástky, které je nutné dokoupit. Výměna žárovek Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace. Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky. Při všech instalačních a údržbových pracích používejte pracovní rukavice. Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost. Děti musí být pod dohledem, aby si s přístrojem nehrály. Nikdy nepoužívejte kryt bez správně namontované mříže! Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech. Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy. Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv. Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevř eného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě. Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení. Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením. Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů. Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu). Nedodržování norem čištění krytu a výměny a čiště ní filtrů se může stát příčinou požárů. Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje. Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu. Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít. Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Použití Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti. Model vyrobený s malým domečkem D se může používat pouze ve filtrační verzi F. Odsávací verze U modelů s dekorativním komínkem C je digestoř vybavena výstupním nátrubkem B pro napojení odtahového potrubí (Odtahová verze A – odtahové potrubí 13A není součástí dodávky). Filtrující verze V případě, kdy není možné odvést výpary a pachy ven z místnosti, u modelů s komínkem C, se může digestoř použít ve filtrační verzi F po namontování dvou uhlíkových filtrů E. Pachy a výpary jsou nasávány přes tyto uhlíkové filtry a čistý vzduch se potom vrací zpět do místnosti přes mřížky G ( v závislosti na zakoupeném typu mohou být tyto mřížky zhotoveny přímo v komínku nebo jsou na komínek namontovány dvě platové mřížky 16F). V případě modelu s plastovými mřížkami se musí na rozboč

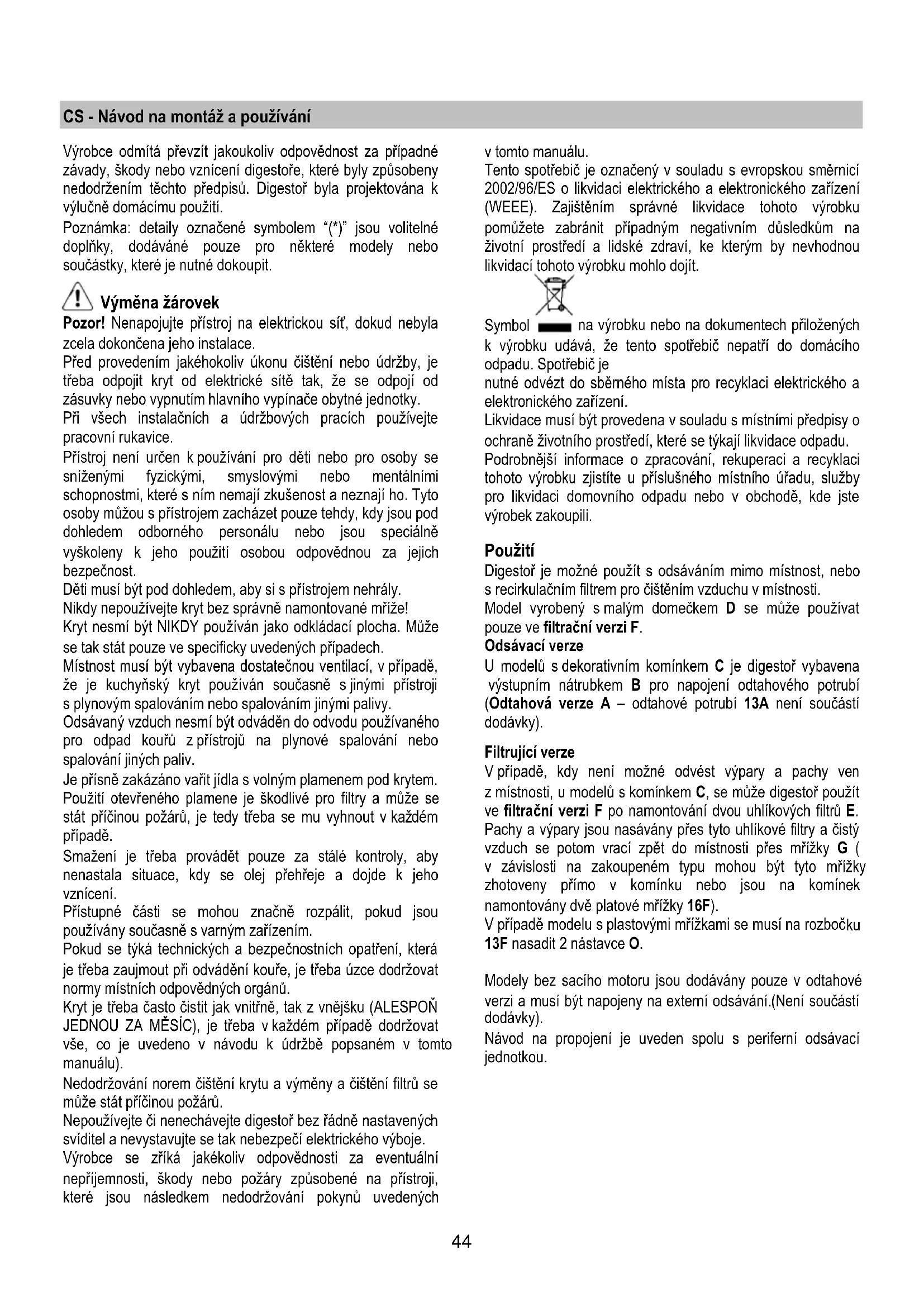

13F nasadit 2 nástavce O. Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání.(Není součástí dodávky). Návod na propojení je uveden spolu s periferní odsávací jednotkou.45 Instalace Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 60cm v případě elektrických sporáků 70cm v případě plynových či smíšených sporáků. Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit. Elektrické připojení Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace. Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován. Instalace Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř. Provoz Digestoř je vybavena zámkovým, nebo tlačítkovým ovladačem umístěným vpředu. Popis ovládání. V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření. Provoz – model s tlačítkovým ovládáním

A. Zapnutí/vypnutí osvětlení B. Zapnutí/vypnutí odsávání a nastavení nejnižšího sacího stupně. B+C. Zapnutí středního sacího stupně B+D. Zapnutí maximálního sacího výkonu

a. zapnutí/vypnutí osvětlení b. vypnutí motoru Sací výkon: c. minimální; d. – střední; e. - maximální f. kontrolka Pozor: Některé modely jsou vybaveny pouze jednou odsávací rychlostí. Pozor: modely s elektrickou pojistkou jsou vybaveny 3 tlačítky: (a) světlo ON/OFF, (b) Uzávěr a (c) Otevření elektrické pojistky. Elektronický model o 5 tlačítcích 123OOI

2. Zapnutí motoru + volba stupně výkonu sání 1-2-3-1-2

3. LED kontrolka stupně rychlosti 1.

4. LED kontrolka stupně rychlosti 2 + LED kontrolka

nasycení tukového filtru (filtr v kovovém provedení). Při signalizaci je nutné provést vyčištění tukového filtru (viz dále). Po vyčištění tukového filtru a jeho zpětném osazení do digestoře stlačte tlačítko 1 na min. 3 vteřiny dokud nezazní signální tón: kontrolka 4 se vypne (signalizovala znečištěný tukový filtr).

5. LED kontrolka stupně rychlosti 3 + LED kontrolka

nasycení filtru s aktivním uhlíkem. Při signalizaci je nutná výměna tohoto filtru. Po ukončení výměny filtru s aktivním uhlíkem stlačte tlačítko 1 na minimálně 3 vteřiny dokud nezazní signální tón: kontrolka 5 se vypne (signalizovala znečištěný filtr). POZOR! Ukazatel nasycenosti filtru s aktivním uhlíkem není z výroby aktivován. Má-li být ukazatel nasycenosti filtru s aktivním uhlíkem aktivován, je nutné tlačítka 2 a 7 zmáčknout společně a podržet 3 vteřiny. Pak se rozsvítí (blikne) jen kontrolka 4 a po uplynutí dalších 3 vteřin se rozsvítí (blikne) také kontrolka 5, tímto je tato funkce nastavena. Pro zpětnou deaktivaci stiskněte znovu obě tlač ítka 2 a 7 a po 3 vteřinách se rozsvítí (blikne) kontrolka 5 a funkce je vypnuta. 6. LED kontrolka intenzivní rychlosti. 7. Zapnutí intenzivní rychlosti.46 Maximální sací výkon je v provozu 5 minut od jeho spuštění, pak se chod digestoře automaticky vrátí k původně nastavenému výkonu. Tzn. Že se např. vypne, pokud před tím nebyl nastaven žádný stupeň sání. Zkrácení této 5-ti minutové doby maximálního sání docílíte stlačením tlačítka 1 nebo 2.

8. Vypnutí osvětlení.

9. Zapnutí osvětlení.

Pokud digestoř nebo ovládání není funkční: Přerušte na minimálně 5 vteřin dodávku elektrického proudu a zkuste digestoř znovu zapnout. V případě poruchy kontaktujte prodejce (zákaznické oddělení). Údržba Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínač bytu. Čištění Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepouživejte prostředky obsahující brusné látky. NEPOUŽÍVEJTE ALKOHOL! Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití. Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění. Tukový filtr Zadržuje částice tuku uvolňující se při vaření. Může být jedním z následujících typů: Papírový filtr se musí měnit jednou za měsíc, nebo pokud se zabarví jeho spodní strana, v tomto případě je zabarvení vidět skrz spodní mřížku. Kovový tukový filtr má neomezenou životnost a musí se mýt ručně vlažnou vodou s čisticím prostředkem nebo v myčce na nádobí při nízké teplotě a krátkém cyklu. Při čištění dejte pozor, aby nedošlo k mechanickému poškození filtru. Tukové kovové filtry se musí čistit podle stupně znečištění, nejméně však alespoň jednou měsíčně! K tukovému filtru J přistoupíte otevřením odsávací mřížky H přes západky L a uvolněte ho od upevnění K. Některé modely jsou vybaveny kovovým filtrem M bez podpěrné mřížky, je třeba je mýt jak shora uvedeno a a vyjmout je z uložením stlačením rukojetí N směrem dolů.
