BRUKSANVISNING Agrigento Turbo air

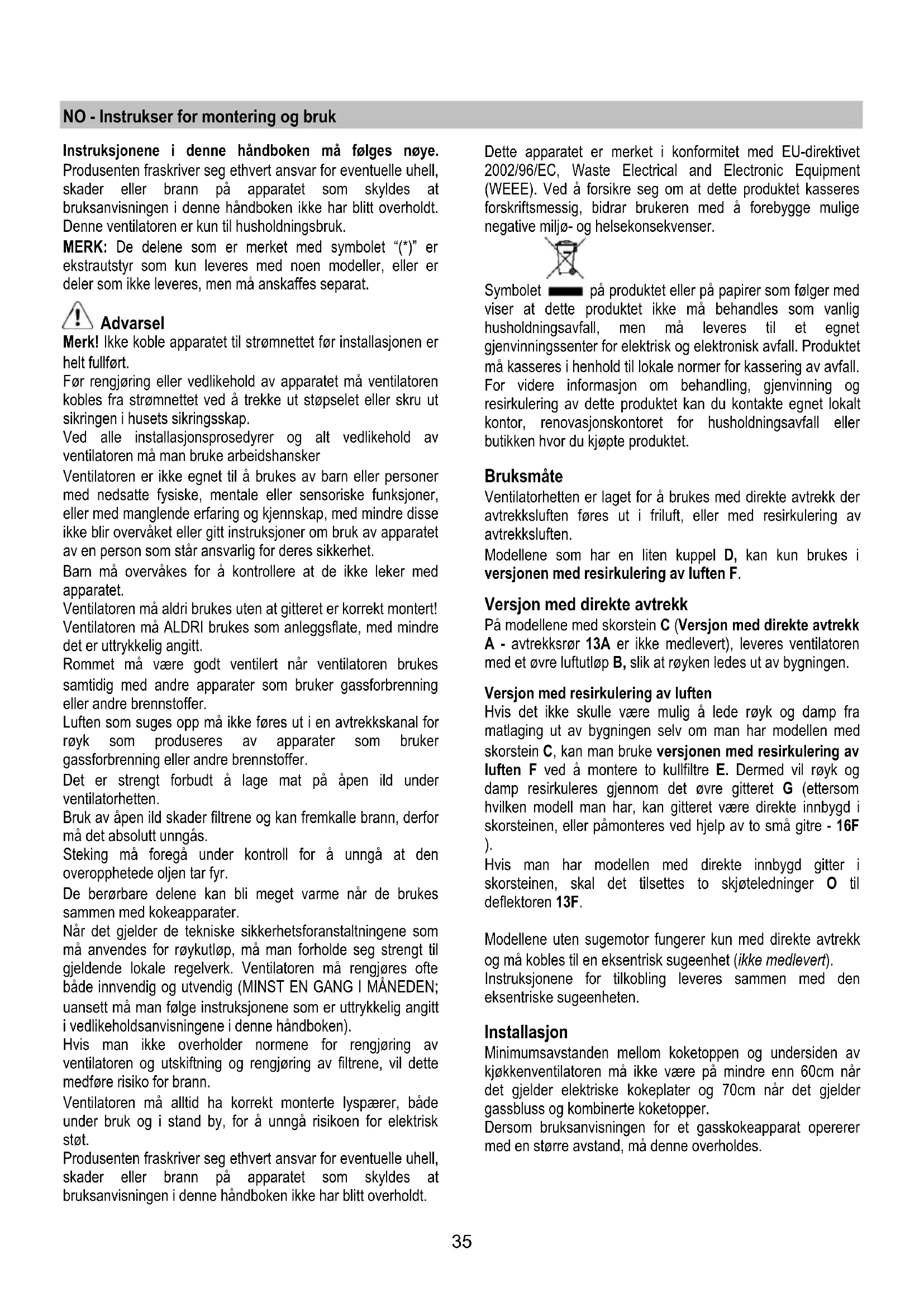

Hvis man har modellen med direkte innbygd gitter i skorsteinen, skal det tilsettes to skjøteledninger O til deflektoren 13F. Modellene uten sugemotor fungerer kun med direkte avtrekk og må kobles til en eksentrisk sugeenhet (ikke medlevert). Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten. Installasjon Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 60cm når det gjelder elektriske kokeplater og 70cm når det gjelder gassbluss og kombinerte koketopper. Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.36 Elektrisk tilslutning Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene. Merk! Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert. Montering Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt. Funksjon Ventilatoren er utstyrt med et kontrollpanel med taster eller knapper som befinner seg på fremsiden av ventilatoren. Konsulter teksten under med tilhørende tegning for dens funksjon, ettersom hvilken modell du har. Bruk største hastighet ved høy dampkonsentrasjon på kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du begynner å lage mat, og la den fortsette å virke i enda cirka 15 minutter etter du er ferdig med matlagingen. Funksjon – Modell med betjeningsknapper Beskrivelse av kontrollpanelet og ventilatorens funksjon

A. Lysbryter ON/OFF. B. Bryter ON/OFF og valg av hastighet 1 (hvis det er lite damp og røyk) B+C. Valg av hastighet 2 (hvis det er middels mye damp og røyk) B+D. Valg av hastighet 3 (hvis det er mye damp og røyk)

2. ON-knapp og knapp for valg av motorhastighet 1 - 2 - 3 - 1

fettfilteret er mettet (i siste tilfellet vil Led-lyset blinke – se instruksjonene for rengjøring av fettfiltrene). Etter å ha rengjort fettfilteret skal man trykke på knapp 1 i cirka 3 sekunder, helt til systemet avgir et lydsignal (bip). Led-lyset 4 slutter å blinke.

5. Led-lyset viser at ventilatoren står i hastighet 3, eller at

kullfilteret er mettet (i siste tilfellet vil Led-lyset blinke - se instruksjonene for utskifting av kullfiltrene). Etter å ha rengjort eller skiftet ut kullfilteret, skal man trykke på knapp 1 i cirka 3 sekunder, helt til systemet avgir et lydsignal (bip). Led-lyset 5 slutter å blinke. Merk! indikatoren som signalerer mettet kullfilter er deaktivert. Hvis man vil installere et kullfilter, må man aktivere indikatoren som signalerer mettet kullfilter. For å gjøre dette skal man trykke samtidig på knappene 2 og 7 i 3 sekunder: i begynnelsen av denne prosessen vil kun LED- lyset 4 blinke. Når det er gått 3 sekunder, vil også LED- lyset 5 begynne å blinke for å vise at indikatoren for kontroll av mettet kullfilter nå er aktiv. For å deaktivere denne igjen, skal man på nytt trykke inn de to knappene: etter 3 sekunder vil LED-lyset 5 slutte å blinke, og anordningen er deaktivert.

Vi anbefaler å bruke denne hastigheten når konsentrasjonen av røyk og matlukter er spesielt intens (for eksempel når man lager fisk eller under frityrkoking). Når man først har slått på intensiv hastighet, vil denne stå på i cirka 5 minutter, deretter vil ventilatoren gå tilbake til forrige valgte hastighet (fra 1 til 3), eller til og med slå seg av hvis det ikke var valgt noen hastighet fra før. For å koble ut den intensive hastigheten før det er gått 5 minutter, skal man trykke på knapp 1 eller 2.

8. Knapp for avslåing av lys.

9. Knapp for påslåing av lys.

Før man henvender seg til teknisk assistanse ved eventuelle funksjonsfeil, skal man koble fra strømforsyningen til apparatet i minst 5 sekunder ved å dra ut stikkontakten, for deretter å sette den i igjen. Dersom funksjonsfeilen skulle vedvare, skal man henvende seg til teknisk assistanse. Vedlikehold Advarsel! Før enhver form for rengjøring eller vedlikehold må ventilatorhetten frakobles strømnettet ved å dra ut ledningen eller slå av husets hovedstrømbryter. Rengjøring Ventilatoren må rengjøres jevnlig, både innvendig og utvendig (minst så ofte som man utfører vedlikehold av fettfiltrene). Til rengjøring benyttes en klut fuktet med et nøytralt rengjøringsmiddel. Unngå bruk av slipende eller etsende produkter. Advarsel: Hvis ikke reglene for rengjøring og utskifting av filtrene følges, kan det føre til brann. Det er derfor meget viktig å følge denne bruksanvisningen nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle skader på motoren, brann som skyldes manglende vedlikehold eller andre skader som skyldes at instruksene over ikke er blitt fulgt. Fettfilteret Fanger kokefettpartikler. Hvis den befinner seg inne i støttegrillen, kan den være en av følgende typer: Papirfilter må skiftes én gang i måneden eller hvis det oppstår farging på øvre side, i slike tilfeller vises fargingen gjennom grillåpningene. Metallfilter må rengjøres én gang i måneden, med ikke- skurende rengjøringsmidler, for hånd eller i oppvaskmaskin på lav temperatur og kortprogram. Ved vasking i oppvaskmaskin kan fettfilteret farges lett, men dette påvirker ikke filtreringskapasiteten. For å ta ut fettfilteret J, må du åpne sugegitteret H ved hjelp av frakoblingsanordningene L og frigjøre det fra låseklemmene K. Noen modeller er utstyrt med metallfilter M uten støttegitter, disse skal vaskes som beskrevet ovenfor, og fjernes fra filterrommet ved å skyve spakene N nedover. Kullfilter (kun med resirkulering av luften) Holder tilbake ubehagelige lukter fra matlaging. Metningen av aktivert kull oppstår etter mer eller mindre forlenget bruk, avhengig av typen koking og regelmessig rengjøring av fettfilteret. I alle tilfeller er det nødvendig å skifte ut patronen minst hver

4. måned (eller når filtermetningsindikasjonssystemet – hvis
