SR 4328 CD - Радіо AEG - Безкоштовний посібник користувача

Тип продукту	Стерео радіо з CD/MP3 плеєром
Модель	SR 4328 CD/MP3
Живлення від мережі	220-240 В, 50 Гц, 13 Вт
Живлення від батарейок	6 x 1,5 В (тип UM2/R14)
Чиста вага	1,45 кг
Клас захисту	II
Діапазони радіочастот	UKW/FM 88-108 МГц, MW/AM 540-1600 кГц
Сумісні формати CD	CD аудіо, CD-R, CD-RW, MP3
Функції відтворення CD	Відтворення, пауза, перехід вперед/назад, пошук, повтор (трек/диск/папка), випадковий, інтро (10 с), програмування
Додатковий вхід	AUX IN (роз'єм 3,5 мм стерео)
Антена	Телескопічна антена FM, вбудована антена AM
Дисплей	РК-екран
Динаміки	2 вбудовані динаміки
Безпека лазера	Лазер класу 1
Чищення	Від'єднати перед чищенням; протерти злегка вологою ганчіркою без добавок
Загальна інформація	Тільки для приватного використання; захист від вологи; не відкривати пристрій

Часті запитання - SR 4328 CD AEG

Як відкрити відсік для CD?

Щоб відкрити відсік для CD, потягніть кришку вгору за допомогою язичка (поз. 7) на верхній частині пристрою.

Як вставити батарейки?

Переверніть пристрій, відкрийте кришку відсіку для батарейок (поз. 23). Вставте 6 батарейок типу UM2/R14 (1,5 В) дотримуючись полярності, вказаної на дні відсіку.

Чи можна підключити зовнішній MP3 плеєр?

Так, використовуйте гніздо AUX IN (поз. 17) зі стерео кабелем 3,5 мм. Встановіть перемикач функцій на CD/MP3 або RADIO, пристрій автоматично переключиться на додатковий вхід.

Як запрограмувати порядок відтворення треків?

У режимі стоп натисніть кнопку MODE (поз. 12). Заблимає 'P01'. Виберіть потрібний трек за допомогою SKIP+/SKIP- (8/9) та підтвердьте MODE. Повторіть для кожного треку, потім натисніть PLAY/PAUSE (11) для початку програмування.

Що робити, якщо CD не читається?

Перевірте, чи диск вставлено правильно (друкованою стороною догори) та чи він не брудний або подряпаний. Якщо батарейки слабкі, підключіть пристрій до мережі або замініть батарейки.

Як чистити пристрій?

Завжди від'єднуйте пристрій перед чищенням. Використовуйте злегка вологу ганчірку (без миючих засобів) для протирання зовнішніх поверхонь. Не допускайте потрапляння води всередину.

Який термін служби батарейок?

Інструкція не вказує термін служби батарейок. Він залежить від використання (гучність, тип відтворення). При нормальному використанні розраховуйте на кілька годин роботи з алкаліновими батарейками.

Як покращити прийом FM?

Повністю розгорніть телескопічну антену (поз. 1) та орієнтуйте її для найкращого прийому. Якщо звук потріскує, переключіться в режим FM (моно) за допомогою перемикача діапазону (поз. 4).

Пристрій не реагує, що робити?

Пристрій може зависнути. Від'єднайте вилку з розетки або вийміть батарейки приблизно на 5 секунд, потім підключіть знову. Увімкніть пристрій.

Чи можна використовувати записані CD (CD‑R/CD‑RW)?

Так, пристрій читає CD‑R та CD‑RW у форматі аудіо або MP3. Однак через різноманітність програм для запису та носіїв, відтворення деяких записаних дисків може не гарантуватися.

ПОСІБНИК КОРИСТУВАЧА SR 4328 CD AEG

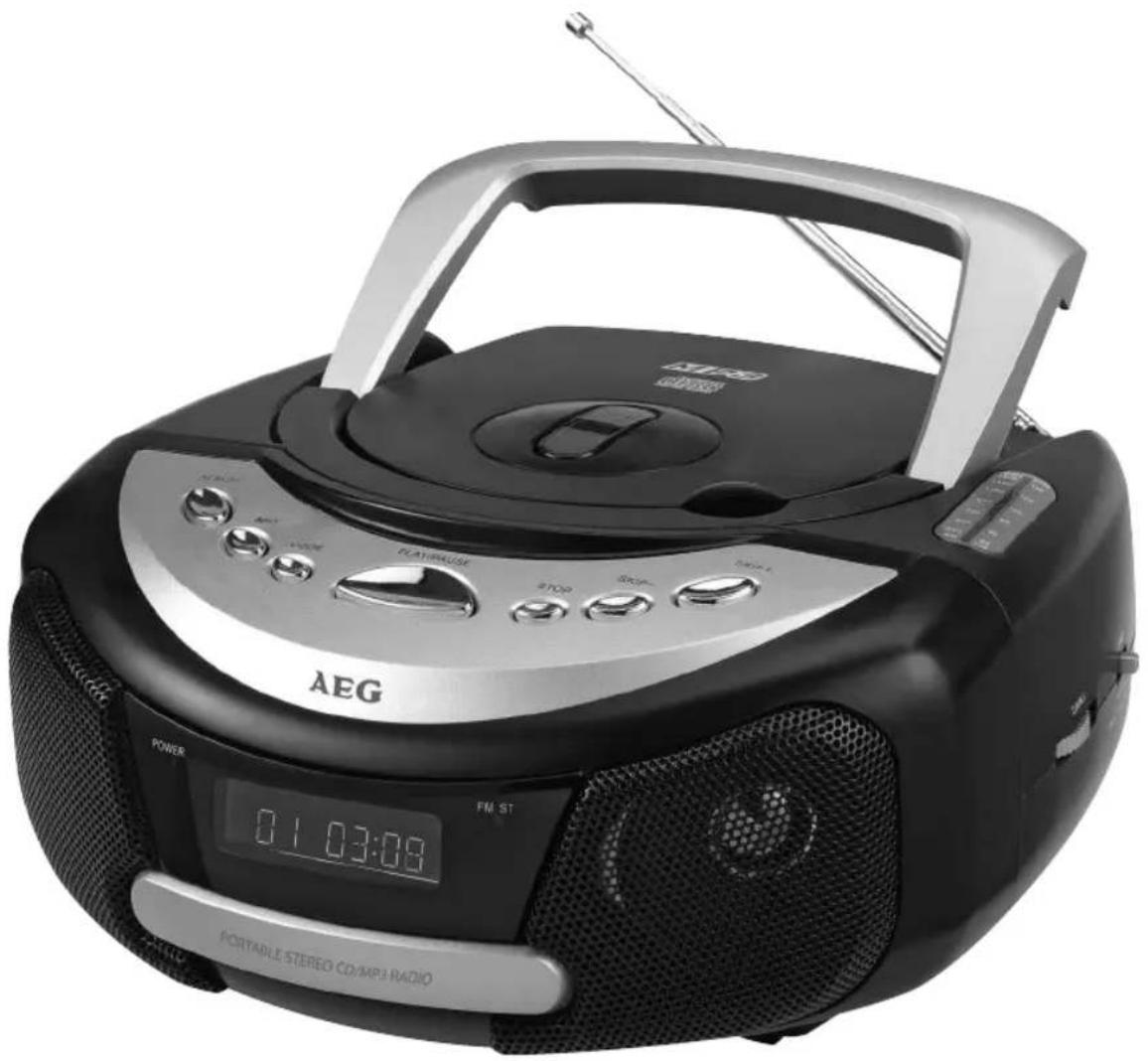

Стереофонічний радіоприймач з програвачем для компакт дисків CD/MP3

Огляд елементів управління ...... сторінка 3

Інструкція з експлуатації ...... сторінка 51

Технічні параметри ...... сторінка 55

Overview of the Components Przegląd elementów obsługi A kezelő elemek áttekintése Огляд елементів управління

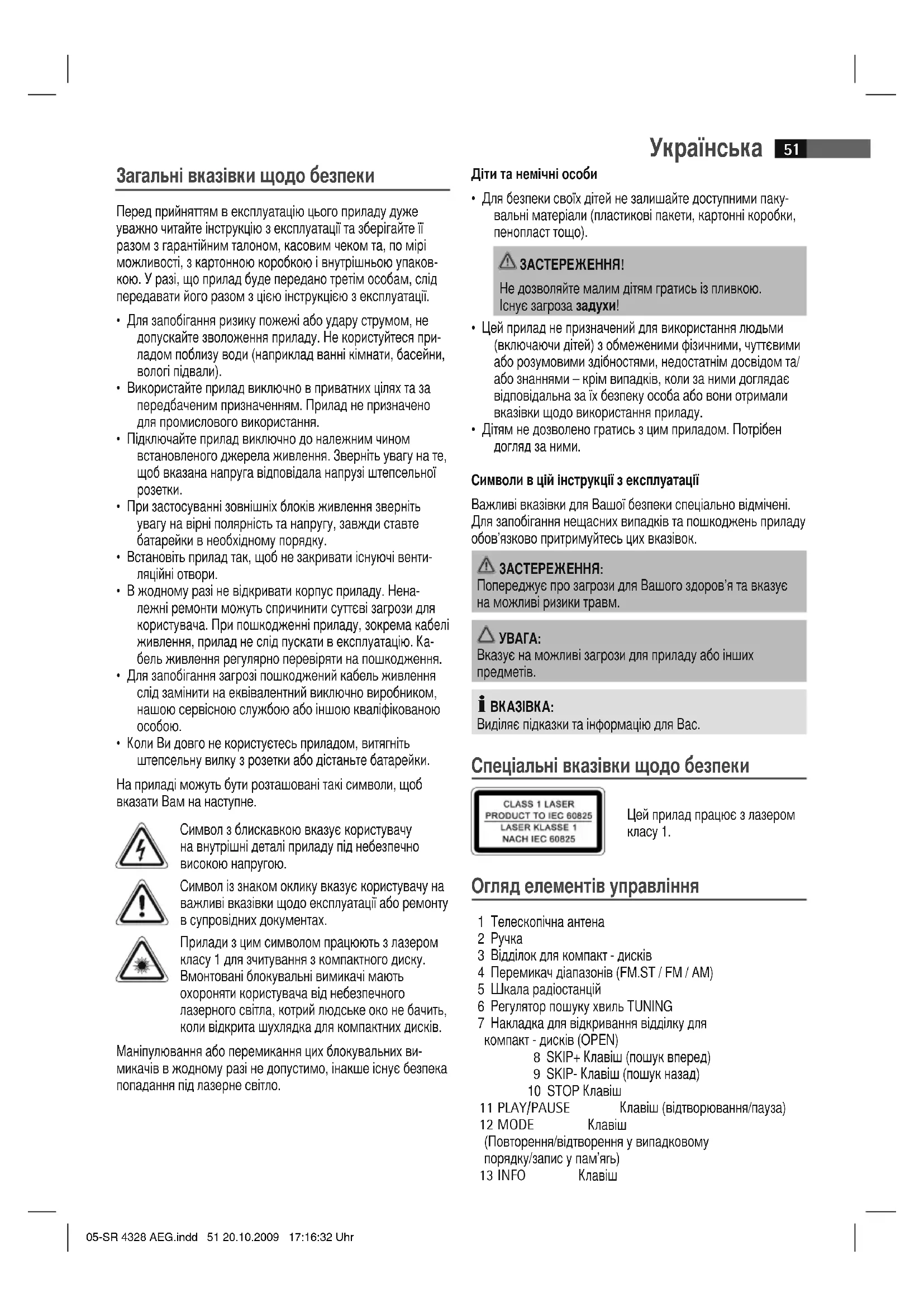

Загальні вказівки щодо безпеки

Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаковкою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації.

• Для запобігання ризику пожежі або удару струмом, не допускайте зволоження приладу. Не користуйтеся приладом поблизу води (наприклад ванні кімнати, басейни, вологі підвали).
• Використайте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання.
• Підключайте прилад виключно до належним чином встановленого джерела живлення. Зверніть увагу на те, щоб вказана напруга відповідала напрузі штепсельної розетки.
• При застосуванні зовнішніх блоків живлення зверніть увагу на вірні полярність та напругу, завжди ставте батарейки в необхідному порядку.
• Встановіть прилад так, щоб не закривати існуючі вентиляційні отвори.
• В жодному разі не відкривати корпус приладу. Нена- лежні ремонти можуть спричинити суттєві загрози для користувача. При пошкодженні приладу, зокрема кабелі живлення, прилад не слід пускати в експлуатацію. Ка- бель живлення регулярно перевіряти на пошкодження.
• Для запобігання загрозі пошкоджений кабель живлення слід замінити на еквівалентний виключно виробником, нашою сервісною службою або іншою кваліфікованою особою.
• Коли Ви довго не користуєтесь приладом, витягніть штепсельну вилку з розетки або дістаньте батарейки.

На приладі можуть бути розташовані такі символи, щоб вказати Вам на наступне.

Символ з блискавкою вказує користувачу на внутрішні деталі приладу під небезпечно високою напругою.

Символ із знаком оклику вказує користувачу на важливі вказівки щодо експлуатації або ремонту в супровідних документах.

Прилади з цим символом працюють з лазером класу 1 для зчитування з компактного диску. Вмонтовані блокувальні вимикачі мають охороняти користувача від небезпечного лазерного світла, котрий людське око не бачить, коли відкрита шухлядка для компактних дисків.

Маніпулювання або перемикання цих блокувальних ви- микачів в жодному разі не допустимо, інакше існує безпека попадання під лазерне світло.

Українська

Діти та немічні особи

- Для безпеки своїх дітей не залишайте доступними пакувальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо).

ЗАСТЕРЕЖЕННЯ!

Не дозволяйте малим дітям гратись із пливкою. Існує загроза задухи!

• Цей прилад не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, чуттєвими або розумовими здібностями, недостатнім досвідом та/або знаннями – крім випадків, коли за ними доглядає відповідальна за їх безпеку особа або вони отримали вказівки щодо використання приладу.
• Дітям не дозволено гратись з цим приладом. Потрібен догляд за ними.

Символи в цій інструкції з експлуатації

Важливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень приладу обов'язково притримуйтесь цих вказівок.

ЗАСТЕРЕЖЕННЯ:

Попереджує про загрози для Вашого здоров'я та вказує на можливі ризики травм.

УВАГА:

Вказує на можливі загрози для приладу або інших предметів.

BKA3IBKA:

Виділяє підказки та інформацію для Вас.

Спеціальні вказівки щодо безпеки

Цей прилад працює з лазером класу 1.

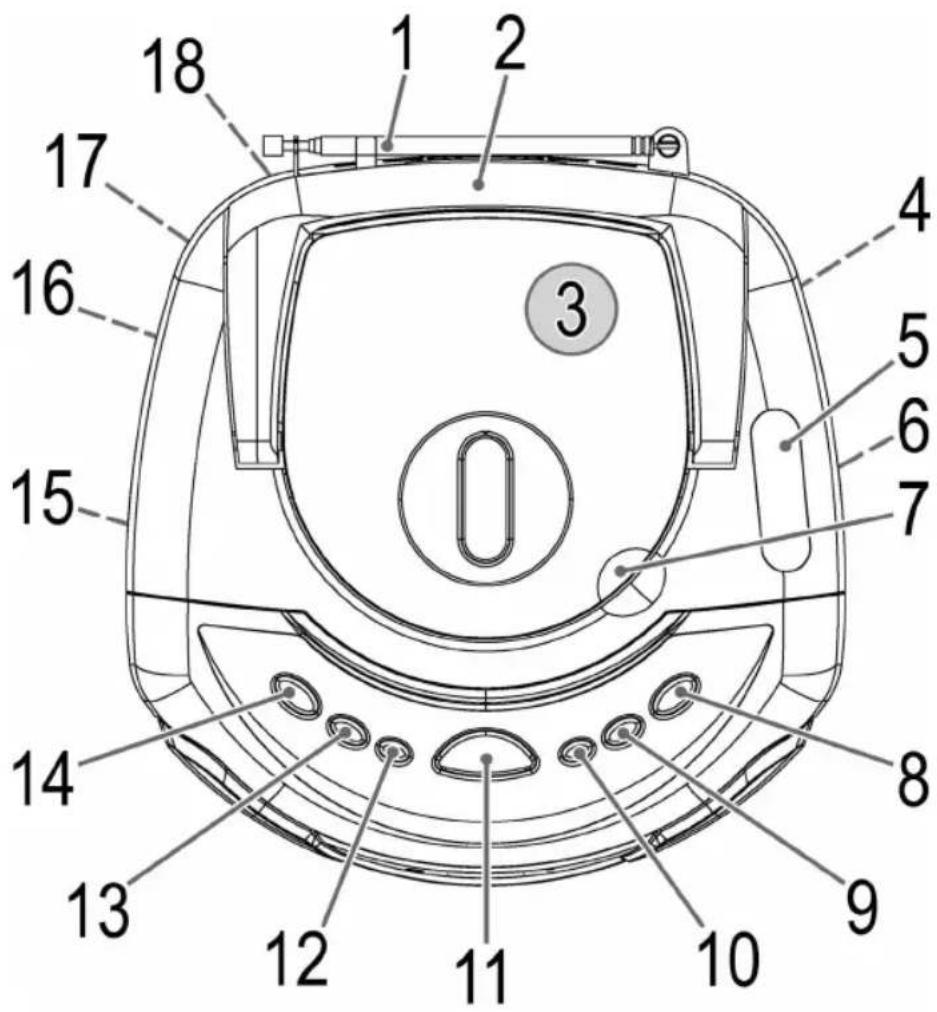

Огляд елементів управління

1 Телескопічна антена
2 Ручка
3 Відділок для компакт - дисків
4 Перемикач діапазонів (FM.ST / FM / AM)
5 Шкала радіостанцій
6 Регулятор пошуку хвиль TUNING
7 Накладка для відкривання відділку для компакт - дисків (OPEN)
8 SKIP+ Клавіш (пошук вперед)
9 SKIP- Клавіш (пошук назад)
10 STOP Клавіш

11 PLAY/PAUSE Клавіш (відтворювання/пауза)

12 MODE Клавіш

(Повторення/відтворення у випадковому порядку/запис у пам'ягь)

13 INFO Клавіш

52 Українська

14 FOLDER	Клавіш (альбом листати вверх)
15 VOLUME MAX/MIN	(регулятор гучності)
16 FUNCTION	Перемикач вибору функцій(OFF / CD/MP3 / RADIO)
17	AUX IN Інтерфейс
18 AC	Підключення до електричної мережі
19	Контрольна лампа POWER
20	LCD-дисплей
21	Контрольна лампа FM ST.
22	Гучномовець
23	Відділок для батарей

Використання за призначенням

Цей прилад визначено для

• прийому радіопрограм
• відтворювання аудіо - файлів на компакт дисках і дисках в форматі МРЗ
  • Відтворення звуку із зовнішніх аудіоджерел.

Прилад призначено виключно для цих цілей і його дозволяється використати тільки для означеного. Дозволяється використати прилад тільки в такий спосіб, як це описано в цій інструкції. Забороняється використати прилад для комерційний цілей.

Інші види використання вважаються не належними за при- значенням і можуть призвести до пошкодження приладу і навіть до травматизму людей.

Фірма ETV – Elektro-Technische Vertriebsgesellschaft mbH / Збут електротехнічної продукції ТОВ / не несе відповідальності за шкоду, що виникла внаслідок використання приладу не за належним призначенням.

Включення приладу / Введення

• Перед першим включенням приладу уважно прочитайте інструкцію з експлуатації!
• Для установки приладу оберіть придатне для цього місце - це має бути суха, рівна, не слизька поверхня, на якій Ви можете зручно користуватися приладом.
• Приміть до уваги, що прилад має мати достатню вентиляцію!
• Якщо на дисплеї приладу була захисна плівка, її слід видалити.

Забезпечення електричним струмом

• Вставте вилку кабелю електроживлення, що належить до приладу (див. відділок для батарей (23)), у відповідно обладнану захисними контактами розетку 230В / 50Гц мережі перемінного струму АС (18) на звороті приладу.
• Зверніть увагу на те, щоб напруга в мережі відповідала даним на табличці з технічними даними виробника приладу.

Установлення батарей

(Батареї не входять до обсягу поставки)

• Відкрийте відділок для батарей (23) на задній стороні приладу.
• Поставте на місце 6 батарейок типу UM 2/R14 1,5V ein. Зверніть увагу на правильну полярність батарей (дивись нижню сторону відділку для батарей)!
• Якщо Ви не використовуєте прилад тривалий час, видаліть батареї з відділку, щоб уникнути "витікання" кислоти.
• Закрийте відділок для батарей.

i BKA3IBKA:

Якщо Ви підключите кабель до електромережі, то живлення від батарей припиниться автоматично.

УВАГА:

• Батареї різного типу або нові і вже застосовані батареї не можна використовувати разом.
• Батареї не можна викидати в домашне сміття. Просимо віддати пусті батареї на спеціальні пункти збору небезпечних відходів або повернути в магазин, де Ви купили прилад.

ЗАСТЕРЕЖЕННЯ:

Забороняється піддавати батареї впливу високої температури або прямих сонячних промінів. Строго забороняється кидати батареї в полум'я. Існує небезпека вибуху!

Пристрій для захисту програмачу компакт-дисків CD при транспортуванні

• Відкрийте гніздо для компакт-дисків CD (3), для цього потягніть кришку за накладку (7) уверх.
  • Перед тим як включити прилад, видаліть пристрій для захисту CD-програвачу при транспортуванні.

Сила звуку

Кнопкою VOLUME / регулятором силу звуку (15) Ви можете обрати гучність, що Вам подобається.

Виключення

Прилад вимкнуто, якщо клавіш переключення функцій (16) находиться в положенні OFF. Контрольна лампочка POWER (19) погасне. Після цього витягніть вилку з розетки електроживлення.

AUX IN гніздо

Для підключення аналогових звуковідтворювальних приладів. Через це гніздо Ви можете слухати через динаміки звук інших звуковідтворювальних приладів типу програвачів МРЗ, програвачів компакт дисків CD та інших.

1. Підключіть звуковідтворювальний прилад за допомогою стереофонічного штекера 3,5 мм до гнізда AUX IN (17).

2. Переведіть перемикач функцій (16) в положення CD/MP3 або RADIO. Прилад автоматично переключиться в режим AUX IN. Звук радіо або компакт диску відключиться.

3. Через динаміки Ви можете слухати відтворювання звуку з підключеного приладу, гучність якого Ви можете регулювати кнопкою VOLUME (15). Клавіші CD при цьому не функціонують.

4. Подальші інструкції Ви можете отримати з інструкції обслуговування для приладів, які Ви підключаєте.

i BKA3IBKA:

Поставте регулятор гучності підключеного приладу на рівень, що є приемним для слухання.

Слухання радіо

1. Поставте перемикач функцій (16) в положення RADIO.
2. За допомогою перемикачу діапазонів (4) оберіть потрібний Вам діапазон радіохвиль.
3. Регулятором TUNING (6) встановіть радіостанцію, що Ви хочете слухати.
4. Контрольна лампочка FM ST (21) світиться тільки в тому випадку, якщо Ви обрали діапазон UKW Stereo і радіостанція веде передачі в стереофонічному режимі. Якщо прийом нестабільний і звук передачі радіостанції має перешкоди, лампочка мигає. При поганої якості прийому рекомендується переключити прилад в діапазон FM.
5. При прийомі радіопередач в діапазоні UKW/FM витягніть телескопічну антену (1) і оберніть її навколо осі декілька разів для покращення прийому.
6. Для прийому радіостанцій в діапазоні АМ в приладі інтегрована антена. Ви можете обертати прилад навкруг осі і таким чином шукати оптимальний прийом радіохвиль. В цьому діапазоні передачі ведуться тільки в режимі моно звуку.

$$ \begin{array}{r l} \text { UKW (Stereo) } & = \text { FM.ST }, \text { UKW } = \text { FM }, \ & \text { Середні хвили } = \text { AM (Mono) } \end{array} $$

Програвання компакт дисків CD/MP3

Таким чином Ви можете програвати компакт диск CD

1. Переключіть перемикач функцій (16) в позицію „CD/MP3“.
2. Відкрийте відділок для компакт дисків (3), для цього потягніть за накладку (7) уверх.
3. Покладіть на місце компакт диск етикеткою уверх, причому диск має мати щільний механічний контакт з приладом; після цього закрийте кришку відділку.
4. На дисплеї через декілька секунд мають появитися дані про загальну кількість пісень / треків.

i BKA3IBKA:

Для компакт - дисків у форматі МРЗ спочатку показується кількість файлів.

Українська

1. Програвання компакт диску CD розпочинається з першого пункту. На дисплеї показується назва твору, що зараз відтворюється, а також час програмання творів, що пройшов.

i BKA3IBKA:

Для компакт – дисків у форматі МРЗ на дисплеї показується по черзі назва твору, що зараз відтворюється, або назва файлу.

1. Щоб видалити компакт диск CD із відділку, слід на- тиснути клавіш STOP (10), відкрити кришку відділку CD і обережно витягнути диск.

Кришку відділку для компакт дисків CD слід тримати завжди закритою.

i BKA3IBKA:

• Якщо Ви програєте диск в форматі МРЗ з декількома файлами, то перехід до наступного файлу маркується на дисплеї цифрою 001 для першого твору нового файла.
• Якщо диск було покладено не належним чином або диск відсутній, то на дисплеї мигає повідомлення „CD READ“, і „NO DISC“.
• В зв'язку з великою кількістю форматів компакт дисків і інших програмних продуктів програмання усіх форматів не може бути гарантованим.

Опис клавішів CD

PLAY/PAUSE (11)

Ви можете припинити відтворювання на короткий час і потім поновити його. На дисплеї пульсує індикація часу програмання творів, що пройшов. Ще одне натискування клавіша продовжує відтворювання з того місця, на якому воно було зупинено.

SKIP+/SKIP- (8/9)

Якщо Ви програєте компакт диск CD або в форматі MP3:

Функцією SKIP+ Ви можете перейти до наступного твору або до кожного з подальших.

- Якщо Ви утримуєте клавіш натиснутим, то це ініціює пошук музикальних творів.

Ми можете використати клавіші SKIP- таким чином:

1 x натискування = Твір, що тільки що лунав, програється ще раз спочатку.

2 x натискування = Перехід до попереднього твору.

3 x натискування = Перехід до твору, що передує по- передньому і т.і. Якщо Ви утримуєте цей клавіш в натиснутому стані, то це ініціює пошук окремих творів.

i BKA3IBKA:

Якщо Ви програєте диск в форматі МРЗ з декількома файлами, то перехід до наступного файлу маркується на дисплеї цифрою 001 для першого твору нового файла.

54 Українська

STOP (10)

Програвання компакт диска припиняється.

MODE (12)

У режимі «стоп» для програмування будь-якого порядку програмвання творів (див. Розділ «Відтворювання за програмою»).

При програманні аудіо компакт диску або диску в форматі MP3:

1x натискування = (⊂ світиться) Актуальний твір постійно повторюється.
2x натискування = (ALL світиться) Повторяється весь компакт диск повністю.
Зх натискування = На дисплеї світиться напис RAND і перший номер твору, що буде лунати спочатку. Усі твори програються в випадковому порядку.
4x натискування = (INTRO появляється на дисплеї) Кожна назва із компакт – диска відтворюється протягом 10 секунд.
5х натискування = Усі функції відмінюються. Розпочинається нормальний режим програмання.

Тільки для компакт – дисків у форматі МРЗ, що програмаються

1x натискування = Актуальний твір постійно повторюється (на дисплеї появляється ①.
2x натискування = Твори з обраного файлу формату MP3 повторюються постійно (на дисплеї появляється напис ⬇ FOLDER). Для того щоб обрати певний файл, натисніть повторно клавіш FOLDER (14).
Зх натискування = Компакт диск повторюється постійно повністю (на дисплеї появляється ALL).
4х натискування = На дисплеї появляється напис RAND, MP3 і першій твір, що буде лунати спочатку. Усі твори будуть програтися в випадковому порядку.
5x натискування = (INTRO появляється на дисплеї) Кожна назва із компакт – диска відтворюється протягом 10 секунд.
6х натискування = Функція відміняється і компакт диски програються в нормальному режимі.

INFO (13)

При занесеної у пам'ять інформації ID-3 Tag вона появляється на дисплеї як бігучий рядок. Натисніть клавіш ще раз, щоб виключити цю функцію.

FOLDER (14)

Під час програмання компакт диску натисніть цей клавіш, щоб перейти до файлу уверх. Коротко появиться напис, як наприклад FOLDER F02. Після цього програмання компакт диску розпочинається самостійно. Якщо клавіш було натиснуто в режимі СТОП, то в дисплеї також буде мигати напис. Програвання диску ініціюється натискуванням клавшу PLAY/PAUSE.

Програмоване програмання компакт дисків

Програмування дає можливість програмати твори в об- раному порядку.

1. Натисніть клавіш STOP (10).
2. Натисніть клавіш MODE (12). На дисплеї буде мигати „P01“ (місце запису) і напис MEMORY. Оберіть клавішем SKIP+/SKIP- (8/9) твір, що Вам потрібен, і натисніть ще раз клавіш MODE. Показник на дисплеї перейде на місце запису P02.

i BKA3IBKA:

• Якщо Ви програєте компакт диски в форматі MP3, натискуйте клавіш FOLDER (14), щоб перейти до іншого файлу.

• Якщо Ви програєте диск в форматі МРЗ з декількома файлами, то перехід до наступного файлу маркується на дисплеї цифрою 001 для першого твору нового файла.

• Оберіть клавішами SKIP+/SKIP- наступний твір і знов натисніть клавіш MODE. Повторюйте це до тих пір, поки не оберете усі твори, що Вам потрібні.

i BKA3IBKA:

Якщо ресурс пам'яті для програмованих творів вже вичерпано, то розпочинає пульсувати сигнал «FULL» на дисплеї.

1. Натисніть клавіш PLAY/PAUSE (11). Розпочнеться програмання творів. На дисплеї показується назва першого обраного твору, час програмання творів, що пройшов, і слово MEMORY. Цім клавішем Ви також можете коротко припинити програму.
2. Якщо Ви одного разу натиснете клавіш STOP, то програмання зупиниться, але програма залишиться в незмінному виді.
3. Для поновлення програмання програми слід натиснути клавіш PLAY/PAUSE.
4. Для того щоб стерти програму з пам'яті приладу, натисніть 2х клавіш STOP. На дисплеї погасне напис MEMORY.

Прилад припинить програмання після того як будуть закінчені всі твори, що запрограмовані. Напис MEMORY погасне і з пам'яті буде стертим порядок програмання творів, що було задано.

Ви маєте можливість робити різні комбінації з творів, що запрограмовані, за допомогою функції REPEAT. Після закінчення програмування і включення приладу натисніть клавіш MODE (12) від одного до трьох разів і після цього Ви можете користуватися функціями, що описані в розділі „MODE“.

Програвання музики в форматі МРЗ

Ви маєте можливість програмати на цьому приладі музичні твори в форматі МРЗ. Крім цього прилад підтримує популярні типи компакт дисків: CD, CD-RW, CD-R.

Ви можете програмати на Вашому приладі компакт диски MP3 CDs. На таких компакт дисках можуть розміститися до 200 музичних творів, якщо вони архівовані. Ваш прилад автоматично розпізнає формат компакт диску MP3 CD (на дисплеї появляється загальна кількість творів і дисків MP3). Для програмання таких компакт дисків CDs робіть дії таким чином, як це описано в розділі CDs/MP3. Програмування творів Ви можете провести так, як це було описано в розділі "Програмоване програмання компакт дисків".

Просимо Вас взяти до уваги:

Існує дуже багато способів виготовлення компакт дисків і запису інформації, крім цього, якість окремих компакт дисків дуже розрізнюється.

Музична індустрія не має єдиних стандартів (захист від копіювання).

З цих підстав в окремих випадках можуть виникнути проблеми з програманням компакт дисків CDs і MP3. Це не є недоліком приладу.

Очищення і технічне обслуговування

• Перед очищенням приладу витягніть вилку з розетки електричної мережі.
• Плями на поверхні приладу можна видалити злегка вологою тканиною, без додаткових миючих засобів.

Усунення недоліків

Симптоми Підстави Рішення
Компакт диск CD не програється.	Компакт диск CD не поставлено або поставлено не належним чином на своє місце.	Перевірте, чи поставлено диск на місце так, що етикетка находиться зверху.
	Батареї не мають належної напруги.	Покладіть нові батарейки або включіть прилад в мережу через кабель.
Компакт диск CD стрибає під час програвання.	Перевірте, чи має компакт диск відбитки пальців, забруднення або подряпини.	Очистіть диск м'якою тканиною, розпочинаючи зсередини.

Симптоми Підстави Рішення
Пристрій нереагує на командиобслуговування.	Пристрій блокує"зависання".	Вийміть вилкумережногокабелю на 5секунд. Увімкнітьпристрій потімзнову.

Технічні параметри

Подання живлення: 220-240 В, 50 Гц

Живлення від бататреек: 6 x 1,5 В, тип UM2/R14

Група електробезпечності: 13 Вт

Споживання потужності: ...... II

Вага нетто: 1,45 kg

Радіоблок:

Діапазони частот: УКХ / ФМ 88 \~ 108,0 МГц .....CX / AM 540 \~ 1600 кГц

Цей прилад було перевірено згідно всіх відповідних, актуальних директив СЕ, наприклад щодо електромагнітної сумісності та низьковольтної директиви, та збудовано з а новітніми положеннями техніки безпеки.

Залишаємо за собою право на технічні зміни!

GARANTIE-KARTE

24 місяці гарантії згідно з гарантійним листом

Kauldatum, Händlerstempel, Unterschrift • Koopdatum, Stempel van de leverancier, Handtckning • Date d'achat, cachet du revendeur, signature • Fecha de sparma, Sello del vendedor, firma • Data de compra, Carimbo du vendedor, Asinatura - Data dell'aquisto, timbro del commerciante, firma • Purchase date, Dealer stamp, Signature • Data kupna, Pieczatka sklepu, Podpis • A vásárlási dátum, a vásárlási hely belyegzője, alárias daia kynloni, recama na tiúmio portoja

Elektro-technische
