ПОСІБНИК КОРИСТУВАЧА KM 1000 CLATRONIC

Használati utasítás • Інструкція з експлуатації

Руководство по эксплуатации دليل المستخدم

Dagasztógép húsdarálóval • Пристрій для замішування тіста із м'ясорубкою

Тестомешалка с мясорубкой العجaine المزودة يفرمة

	ESPAÑOL		УКРАЇНСЬКА
Ubicación de los controles....	página	3	Розташування органів керування ....стор 3
Instrucciones de servicio....	página	23	Посібник користувача....стор 54
Especificaciones técnicas....	página	28	Технічні характеристики....стор 59
Eliminación - Significado			Малюнки....стор 74
del símbolo del “Cubo de basura”....	página	28
Figuras....	página	74

	ITALIANO			РУССКИЙ
Posizione dei comandi	pagina	3	Расположение элементов	стр.	3
Istruzioni per l'uso	pagina	29	Руководство пользователя	стр.	60
Specifiche tecniche	pagina	34	Технические характеристики	стр.	65
Smaltimento- Significato			Рисунки	стр.	74
del simbolo "Eliminazione"	pagina	34
Figure	pagina	74

Locatie van bedieningselementen • Situation des commandes Ubicación de los controles • Posizione dei comandi • Location of Controls Lokalizacja kontrolek • A Kezelőszervek Elhelyezkedése Розташування органів керування • Расположение элементов

1 2 3 4 5 6 7a 8 9 10 7b 7c

Bedienungsanleitung

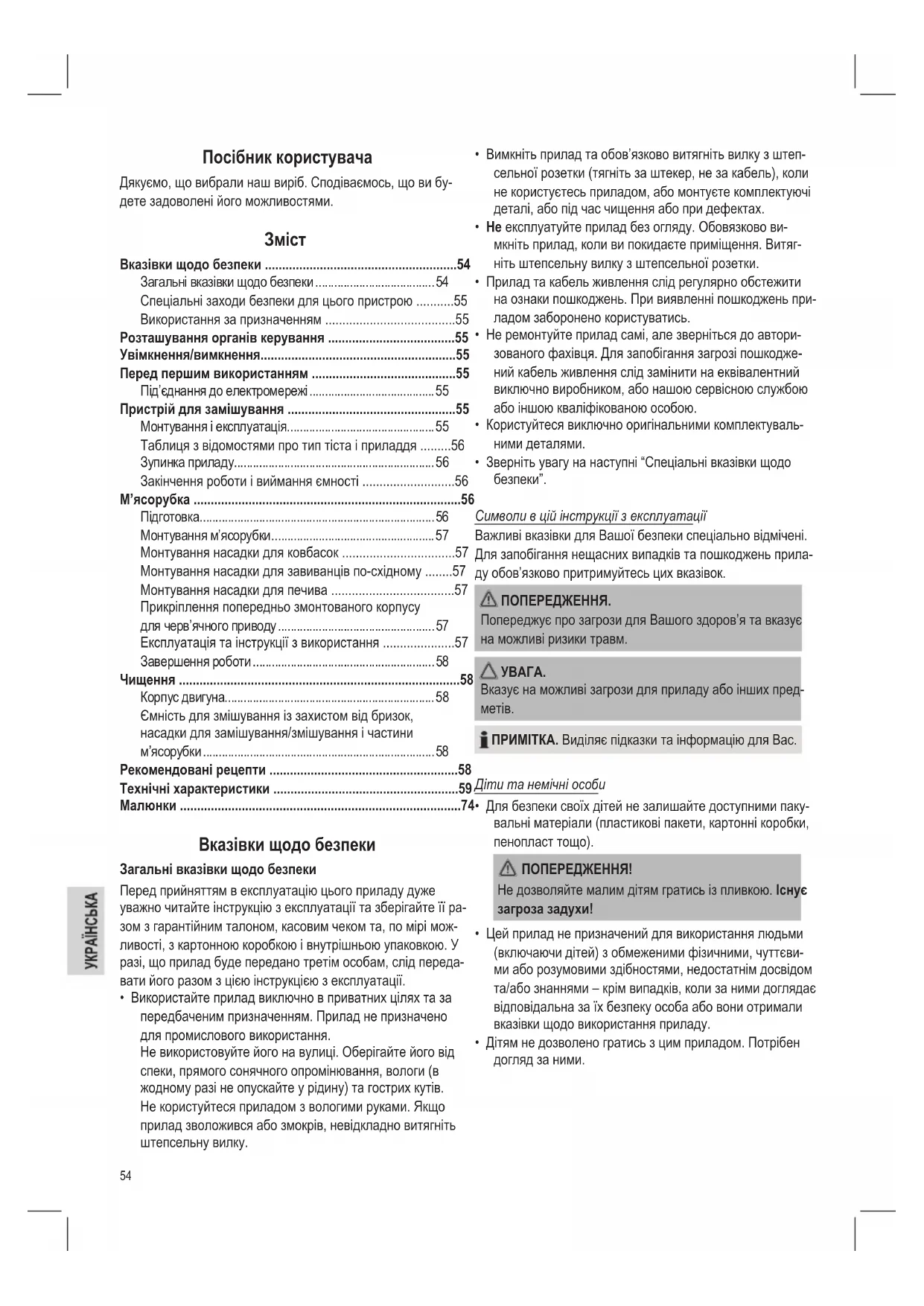

Посібник користувача

Дякуємо, що вибрали наш виріб. Сподіваємось, що ви будете задоволені його можливостями.

Зміст

Вказівки щодо безпеки ....54

Загальні вказівки щодо безпеки....54
Спеціальні заходи безпеки для цього пристрою .....55
Використання за призначенням ....55

Розташування органів керування ....55

Увімкнення/вимкнення....55

Перед першим використанням ....55

Під'єднання до електромережі 55

Пристрій для замішування .....55

Монтування і експлуатація....55
Таблиця з відомостями про тип тіста і приладдя .....56
Зупинка приладу....56
Закінчення роботи і виймання ємності .....56

М'ясорубка 56

Підготовка....56
Монтування м'ясорубки....57
Монтування насадки для ковбасок ....57
Монтування насадки для завиванців по-східному .....57
Монтування насадки для печива ....57
Прикріплення попередньо змонтованого корпусу для черв'ячного приводу....57
Експлуатація та інструкції з використання .....57
Завершення роботи....58

Чищення ....58

Корпус двигуна....58
Ємність для змішування із захистом від бризок, насадки для замішування/змішування і частини м'ясорубки....58

Рекомендовані рецепти ....58

Технічні характеристики .....59

Малюнки ....74

Вказівки щодо безпеки

Загальні вказівки щодо безпеки

Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаковкою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації.

• Використайте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання.
  Не використовуйте його на вулиці. Оберігайте його від спеки, прямого сонячного опромінювання, вологи (в жодному разі не опускайте у рідину) та гострих кутів.
  Не користуйтеся приладом з вологими руками. Якщо прилад зволожився або змокрів, невідкладно витягніть штепсельну вилку.

• Вимкніть прилад та обов'язково витягніть вилку з штепсельної розетки (тягніть за штекер, не за кабель), коли не користуєтесь приладом, або монтуєте комплектуючі деталі, або під час чищення або при дефектах.

• Не експлуатуйте прилад без огляду. Обовязково вимкніть прилад, коли ви покидаєте приміщення. Витягніть штепсельну вилку з штепсельної розетки.
• Прилад та кабель живлення слід регулярно обстежити на ознаки пошкоджень. При виявленні пошкоджень приладом заборонено користуватись.
• Не ремонтуйте прилад самі, але зверніться до авторизованого фахівця. Для запобігання загрозі пошкоджений кабель живлення слід замінити на еквівалентний виключно виробником, або нашою сервісною службою або іншою кваліфікованою особою.
• Користуйтеся виключно оригінальними комплектувальними деталями.
• Зверніть увагу на наступні "Спеціальні вказівки щодо безпеки".

Символи в цій інструкції з експлуатації

Важливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень приладу обов'язково притримуйтесь цих вказівок.

ПОПЕРЕДЖЕННЯ.

Попереджує про загрози для Вашого здоров'я та вказує на можливі ризики травм.

УВАГА.

Вказує на можливі загрози для приладу або інших предметів.

i ПРИМІТКА. Виділяє підказки та інформацію для Вас.

Діти та немічні особи

• Для безпеки своїх дітей не залишайте доступними пакувальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо).

ПОПЕРЕДЖЕННЯ!

Не дозволяйте малим дітям гратись із пливкою. Існус загроза задухи!

• Цей прилад не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, чуттєви- ми або розумовими здібностями, недостатнім досвідом та/або знаннями – крім випадків, коли за ними доглядає відповідальна за їх безпеку особа або вони отримали вказівки щодо використання приладу.
• Дітям не дозволено гратись з цим приладом. Потрібен догляд за ними.

Спеціальні заходи безпеки для цього пристрою

ПОПЕРЕДЖЕННЯ. Існує небезпека травмування!

• Не під'єднуйте пристрій до джерела живлення, допоки не прикріпите все необхідне приладдя.
• Не торкайтесь частин, що рухаються, і зачекайте, допоки пристрій не зупиниться.
  • Перед використанням виймайте усі предмети (ложки, лопатки) з ємності.
• Не бавтеся із запобіжними перемикачами.
• Чистячи і монтуючи м'ясорубку, будьте особливо обе- режні з ножем (16)!
• Для наповнення м'ясорубки використовуйте лише штовхач (11).

УВАГА. Ризик перенавантаження!

Використовуйте пристрій як змішувач або як м'ясорубку; не вмикайте обидві функції одночасно.

• Встановлюйте пристрій на пласку рівну і стійку поверхню.
• Цей пристрій призначений тільки для приготування харчових продуктів.
• Не слід залишати пристрій працювати безперервно більше 10 хвилин. Дайте йому охолонути приблизно впродовж 10 хвилин, перед тим як використовувати його знову.
• Не переміщуйте пристрій під час його роботи; завжди спочатку вимикайте його і від'єднуйте від мережі живлення. Завжди переносьте пристрій, тримаючи його двома руками!

Використання за призначенням

Пристрій призначено для

• приготування тіста, збивання вершків, яєчних білків тощо;
• podrібнення продуктів;
• надання форми тісту за допомогою різноманітних приладь.

Пристрій розроблено і можна використовувати виключно для цієї мети.

Пристрій слід використовувати лише у спосіб, описаний у цій інструкції з експлуатації.

Не слід використовувати цей пристрій для комерційних цілей.

Будь-яке інше використання вважається як використання не за призначенням і може призвести до пошкодження майна чи навіть травмування користувача.

Виробник не несе відповідальності за пошкодження, які сталися внаслідок використання іншим чином, аніж за призначенням.

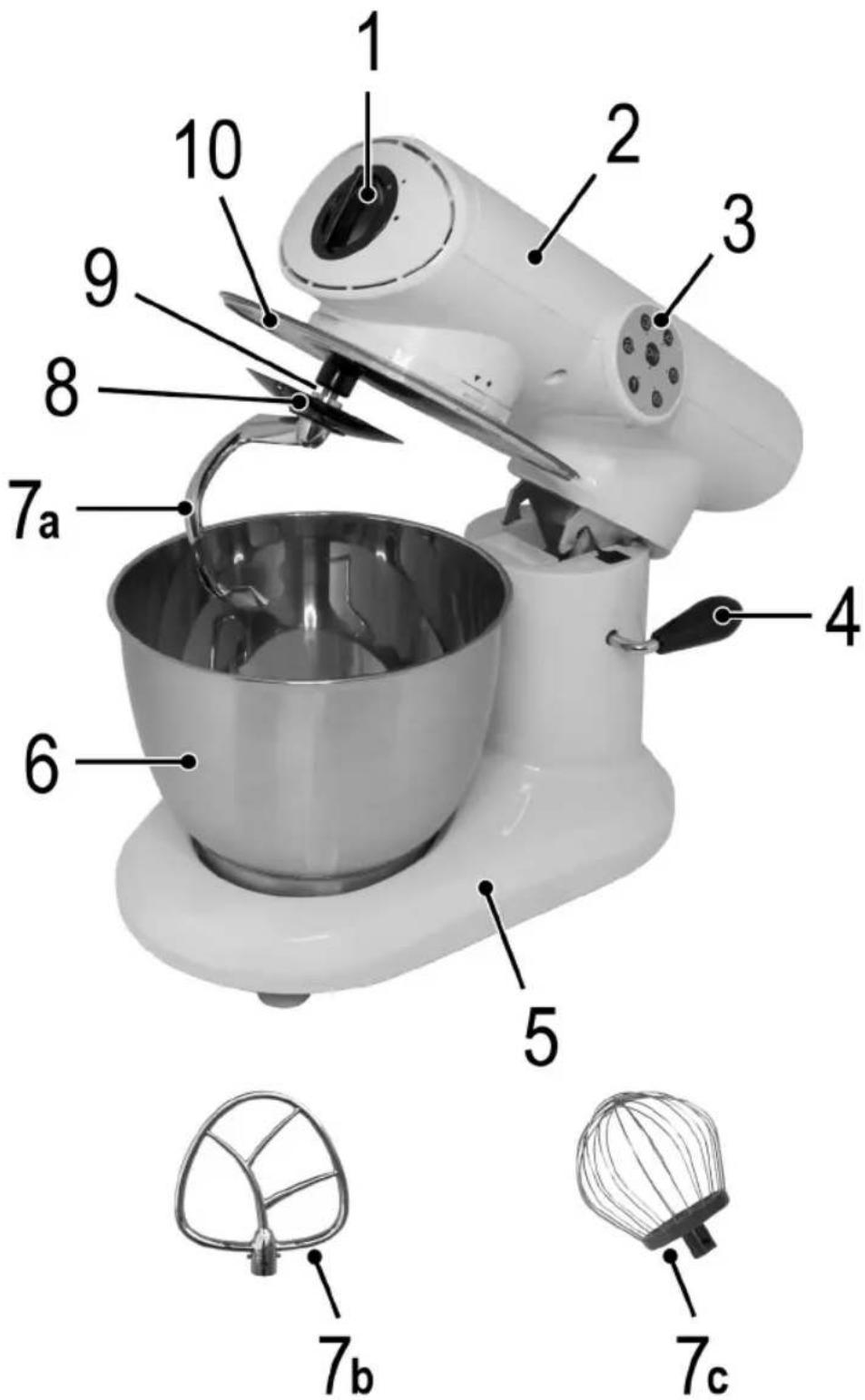

Розташування органів керування

1 Кришка черв'ячного приводу

2 Поворотна ручка

3 Панель керування

4 Важіль для піднімання ручки

5 Корпус двигуна

6 Ємність для змішування

7а Гачок для замішування

7b Гачок для змішування

7с Віничок

8 Захисний диск

9 Ведучий вал

10 Захист ємності для змішування від бризок

Малюнки на останній сторінці

11 Штовхач
12 Лоток для наповнення
13 Шийка для наповнення корпусу черв'ячного приводу
14 Черв'ячний привід
15 Силіконова муфта
16 Híж
17 Пластина (3 різні розміри отворів)
18 Кругла гайка
19 Розділювач для тіста
20 Насадка для ковбасок
21 Насадка для завиванців по-східному (2 частини)
22 Насадка для печива
23 Ніж для печива

Увімкнення/вимкнення

• Увімкнення: виберіть налаштування швидкості від 1 до 6 на панелі керування.
  • Вимкнення: натисніть кнопку OFF.

i ПРИМІТКА.

Двигун обладнано захисним перемикачем. Він вимикає двигун, як тільки ручка (2) повертається догори.

Перед першим використанням

• Вийміть прилад та усе наявне приладдя з коробки.
- Щоб видалити будь-які рештки від виробництва, перед першим використанням помийте усе приладдя, як описано в розділі "Чищення".

Під'єднання до електромережі

Перевірте, чи живлення відповідає характеристикам, зазначеним на спеціальній наліпці.

Пристрій для замішування

Монтування і експлуатация

1. Потисніть важіль (4) вниз. Ручка (2) повернеться догори.

2. Щоб користуватися віничком (7с), спершу прикріпіть за- хист від бризок. (10): Тримайте захист від бризок муф- тою догори.

i ПРИМІТКА.

Внизу ручки є дві виїмки ліворуч і правору▼( ●).

Потисніть захист від бризок у ці виїмки, вирівнявши їх із пазами на захисті, і заблокуйте на місці, повернувши захист за годинниковою стрілкою.

i ПРИМІТКА.

Готуючи тісто за допомогою гачка для замішування або гачка для змішування, захист від бризок використовувати немає потреби. Це дасть вам можливість додавати інгредієнти у процесі приготування тіста.

1. Щоб користуватися гачком для замішування (7а), спершу прикріпіть захисний диск (8). Це дасть змогу уникнути контакту тіста, яке підіймається, із ведучим валом.

Тримайте диск як ємність. Прикріпіть гачок для замішування знизу, пропхавши його крізь виїмку, і зафіксуйте чвертю оберту.

1. Вгорі насадки є виїмка для ведучого валу і шпонки. Припасуйте насадку, вставивши її верхній кінець у ведучий вал (9). Потисніть і поверніть насадку проти годинникової стрілки так,

щоб шпонка заблокувалась на місці у ведучому валі.

1. Поставте ємність для змішування у тримач і поверніть ємність у напрямку LOCK до кінця.

2. Додайте інгредієнти.

△ УВАГА.

Не переповнюйте пристрій, максимальна кількість інгредієнтів – 2 кг або 1 літр рідини.

1. Натискайте ручку донизу, допоки вона не заблокується на місці.
2. Підключіть штекер до належним чином встановленої захищеної розетки 230 В, 50 Гц. Робочий стан позначається синім індикатором LED під кнопкою OFF.
3. Щоб увімкнути пристрій, виберіть налаштування швидкості (кнопки 1-6) на панелі керування (3). Вибране налаштування позначається синім індикатором LED.

Таблиця з відомостями про тип тіста і приладдя

Тип тіста Приладдя Налаштування Кількість
Важке тісто(наприклад,хліб або пісочне тісто)	Гачок для замішування тіста	1-2 макс. 2 кг

Тип тіста Приладдя Налаштування Кількість

Тістосередньоїгустини(наприклад,млинці або збите тістодля пирога)	Гачок длязмішування	3-4 макс. 2 кг
Легке тісто(наприклад,вершки,яєчні білки,пудинг)	Віничок дляяєць	5-6 мін. 200млмакс. 1 л

i ПРИМІТКА.

• Вибираючи швидкість, читайте також рецепти.
- Короткий цикл роботи: під час приготування густого тіста не вмикайте пристрій довше, ніж на 10 хвилин, після чого дайте йому охолонути впродовж 10 хвилин.

Зупинка приладу

⚠ ПОПЕРЕДЖЕННЯ. Існус небезпека травмування!

• Завжди натискайте кнопку OFF, навіть якщо потрібно лише на короткий час призупинити замішування тіста/змішування.
• Чекайте до повної зупинки насадки!
• Якщо підняти важіль (4) під час роботи, щоб підняти ручку, запобіжний перемикач зупинить двигун. Короткий проміжок часу насадка буде ще крутитися.

Якщо ручку опущено, то щоб продовжити роботу, слід ще раз натиснути налаштування швидкості.

Закінчення роботи і виймання ємності

1. Якщо тісто замішано, натисніть кнопку OFF. Від'єднайте пристрій від мережі.
2. Потисніть важіль (4) вниз. Ручка підніметься.
3. Трішки поверніть ёмність для змішування проти годинникової стрілки, щоб зняти її.
4. Вийміть готове тісто з ємності.
5. Щоб зняти насадку з ведучого валу, потисніть її догори і трішки поверніть за годинниковою стрілкою. Тоді зніміть насадку.
6. Почистьте частини, які використовувались, як описано в розділі "Чищення".

М'ясорубка

Підготовка

Дивіться також відомості на стор. 3 і 74.

1. Доступ до корпусу черв'ячного приводу захищено кришкою (1). Поверніть кришку за годинниковою стрілкою, щоб зняти її.

2. Потисніть силіконову муфту (15) на черв'ячний привід (14).

3. Встановіть черв'ячний привід, спершу зубчастим коле- сом, у горизонтальну секцію корпуса черв'ячного при- воду.

Монтування приладдя описано у викладених нижче розділах. Підготуйте м'ясорубку відповідно до вимог.

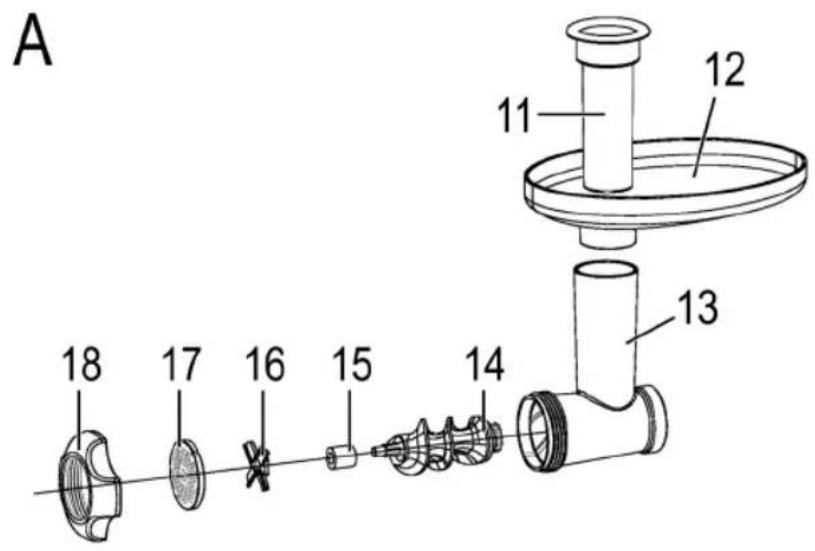

Монтування м'ясорубки (дивіться Мал. А)

i ПРИМІТКА.

• Залежно від того, наскільки потрібно podrібнити продукти, вибирайте пластину з меншими чи більшими отворами.
• Злегка змажте пластину для podrібнення соняшнико- вою олією.

Дотримуйтесь вказівок розділу "Підготовка".

1. Встановіть ніж (16) на ведучий вал гострим кінцем на- зовні.
2. Виберіть пластину для podrібнення (17). Вставте пластину у корпус черв'ячного приводу, вирівнявши відповідним чином виймки на ній.

Детальніше читайте у розділі "Прикріплення попередньо змонтованого корпусу для черв'ячного приводу".

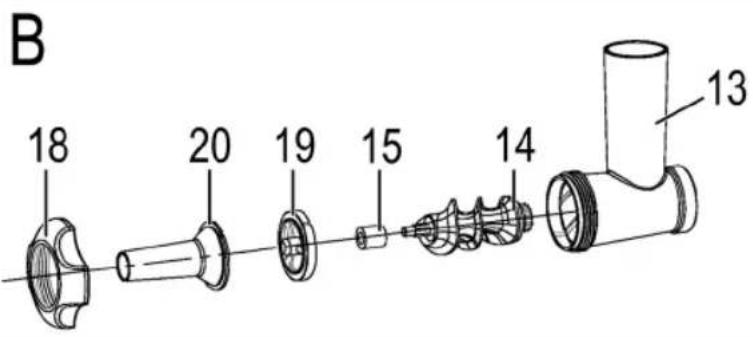

Монтування насадки для ковбасок (дивіться мал. В)

Дотримуйтесь вказівок розділу "Підготовка".

• Візьміть готове м'ясо для ковбасок. Далі дотримуйтесь вказівок.
• Спершу встановіть розділювач для тіста (19) на черв'ячний привід. Для цього використовуйте виїмки на розділювачі для тіста.
• Встановіть насадку для ковбасок (20) на розділювач для тіста. Для цього використовуйте виїмки на насадці для ковбасок.
• Щоб podrібнити м'ясо і приготувати ковбаски за один раз, спершу встановіть ніж і пластину для podrібнення, як описано в розділі "Монтування м'ясорубки", пункти 4 і
• Тоді потисніть насадку для ковбасок у круглу гайку.

Докладніше читайте у розділі "Прикріплення попередньо змонтованого корпусу для черв'ячного приводу".

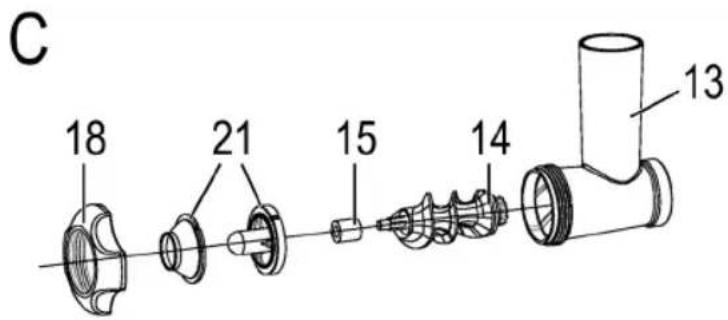

Монтування насадки для завиванців по-східному (дивіться Мал. С)

i ПРИМІТКА.

Для приготування завиванців (пельменів) із м'яса і тіста використовуйте насадку для завиванців по-східному.

Дотримуйтесь вказівок розділу "Підготовка".

1. Встановіть насадку із 2 частин для завиванців по- східному (21) на черв'ячний привід. Для цього викорис- товуйте виїмки.
2. Докладніше читайте у розділі "Прикріплення попередньо змонтованого корпусу для черв'ячного приводу".

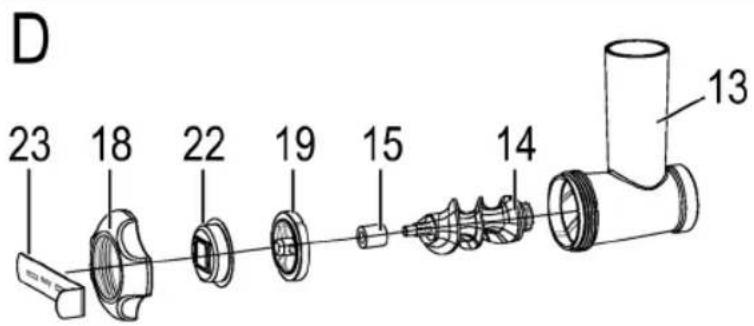

Монтування насадки для печива (дивіться Мал. D)

Дотримуйтесь вказівок розділу "Підготовка".

1. Спершу встановіть розділювач для тіста (19) на черв'ячний привід. Використовуйте виїмки на розділювачі для тіста.
2. Встановіть насадку для печива (22) на розділювач для тіста. Використовуйте виїмки на насадці для печива.

Докладніше читайте у розділі "Прикріплення попередньо змонтованого корпусу для черв'ячного приводу".

Прикріплення попередньо змонтованого корпусу для черв'ячного приводу

1. Закрутіть круглу гайку (18) за годинниковою стрілкою на корпусі для черв'ячного приводу.
2. Прикріпіть попередньо змонтований корпус для черв'ячного приводу на пристрій. Встановіть корпус для черв'ячного приводу, вирівнявши позначку ( ) із позначкою (●) на пристрої. Встановлюйте корпус вертикально. Стрілка на корпусі для черв'ячного приводу має бути повернута у протилежну сторону від стрілки на пристрої. (Дивіться малюнок).

Якщо відкрити і закрити круглу гайку після прикріплення, міцно тримайте корпус для черв'ячного приводу за носик (13), інакше корпус може випадково від'єднатися.

1. Встановіть лоток для наповнення (12) так, щоб основа лотка була вище ручки (2).

Експлуатація та інструкції з використання

ПОПЕРЕДЖЕННЯ. Існує небезпека травмування!

Відразу після увімкнення пристрою ведучий вал (9) почнає обертатися. Не торкайтеся валу, який обертається!

i ПРИМІТКА.

• Поріжте м'ясо на шматки по 2,5 см. Упевніться, що у м'ясі немає кісток чи сухожиль.

• Короткотермінова робота: не вмикайте пристрій на понад 10 хвилин; дайте пристрою охолонути упродовж 10 хвилин.

• Кладіть шматки м'яса (паштет/м'ясо для ковбасок чи тісто) у лоток для наповнення і носик для наповнення. Якщо ви podrібнюєте м'ясо, ставте ємність під виходом.

• Підключіть штекер до належним чином встановленої захищеної розетки 230 В, 50 Гц. Робочий стан позначається синім індикатором LED під кнопкою OFF.

• Щоб увімкнути пристрій, натисніть кнопку налаштування швидкості (кнопки 1/2/3/4) на панелі керування (3). Вибране налаштування позначається синім індикатором LED.

• Якщо потрібно, потисніть м'ясо чи тісто штовхачем (11).

ПОПЕРЕДЖЕННЯ. Ризик травмування!

Не проштовхуйте м'ясо і тісто пальцями!

Приготування ковбасок

• Можно використовувати натуральні та штучні оболонки для ковбасок.
• Якщо ви використовуєте натуральну оболонку, спершу вимочіть її у воді.
• Зав'яжіть один кінець оболонки.
• Натягніть оболонку на насадку для ковбасок.
• М'ясо буде виходити крізь насадку для ковбасок і наповнювати оболонку.
• Не наповнюйте оболонку надто великою кількістю м'яса, адже ковбаска під час кип'ятіння чи смаження росте, і оболонка може розірватися.
• Коли перша ковбаска досягне потрібної довжини, стисніть її при насадці пальцями.
• Поверніть ковбаску один раз чи двічі.
• Доки ця справа не стане для вас звичною, ви можете вимикати пристрій після приготування кожної ковбаски.

Надання форми печиву

ПРИМИТКА.

Якщо ви приготували тісто для печива, за допомогою ножа (23) можна надати йому форму.

• Прикріпивши корпус для черв'ячного приводу до пристрою, потисніть ніж у насадку для печива.
• Виберіть потрібну форму для печива.
• Притримуйте смужку тіста на виході рукою і відріжте тісто потрібної довжини.

Завершення роботи

1. Натисніть кнопку OFF, щоб вимкнути пристрій.
2. Від'єднайте штекер живлення.
3. Зніміть усі частини м'ясорубки.
4. Почистьте частини, які використовувались, як описано в розділі "Чищення".
5. Закрийте корпус черв'ячного приводу кришкою (1). Поверніть кришку проти годинникової стрілки. Стрілка на кришці має бути повернута у протилежну сторону від стрілки на пристрої. (Дивіться малюнок право руч).

Чищення

ПОПЕРЕДЖЕННЯ.

• Перед тим як чистити пристрій, від'єднайте його від мережі живлення.
- Не занурюйте пристрій у воду. Це може призвести до ураження електричним струмом або пожежі.

УВАГА.

• Не використовуйте дротяну щітку або абразивні засоби для чищення.
• Не використовуйте агресивні або абразивні засоби для чищення.

Корпус двигуна

- Чистьте корпус лише вологою ганчіркою, додавши трохи миючого засобу.

Ємність для змішування із захистом від бризок, насадки для замішування/змішування і частини м'ясорубки

ПОПЕРЕДЖЕННЯ. Існує небезпека травмування!

Ніж для podrібнення дуже гострий.

УВАГА.

Насадки не можна мити в посудомийній машині. Гарячі і агресивні засоби для чищення можуть деформувати або знебарвити насадки.

• Деталі, які контактують з їжею, можна мити водою.
• Перш ніж знову приєднати усі компоненти до приладу, ретельно висушіть їх.

Рекомендовані рецепти

Пориста суміш (базовий рецепт)

Налаштування швидкості 3 - 4

Інгредієнти.

250 г м'якого масла або маргарину, 250 г цукру, 1 пакет ванільного цукру або 1 пакет лимонного порошку, 1 пучка солі, 4 яйця, 500 г пшеничної муки, 1 пакет соди для випічки, приблизно 1/8 літра молока.

Приготування.

Всипте пшеничну муку разом з іншими інгредієнтами в ємність для змішування, розмішуйте за допомогою гачка для змішування приблизно 30 секунд на швидкості 1, тоді на швидкості 3 приблизно 3 хвилини. Змажте посудину для випічки або розкладіть папір для випікання, викладіть тісто і випечіть. Спробуйте пиріг, перед тим як вийняти страву з духовки. Проколіть пиріг по центру кінцем дерев'яної палички. Якщо тісто не пристає до палички, пиріг готовий. Переверніть пиріг на сітку для випікання і дайте йому охолонути.

Вимоги до духовки.

Рівень: 2

Нагрівання: електродуховка: температура зверху і знизу 175-200°, газова духовка: нала- штування 2-3

Час випікання: 50-60 хвилин

Цей рецепт можна змінити, виходячи з власного досвіду, наприклад додати 100 г родзинок або 100 г горіхів чи 100 г тертого шоколаду. Немає обмежень для вашої фантазії.

Булочки з зернами льону

Налаштування швидкості 1 - 2

Інгредієнти.

500-550 г пшеничної муки, 50 г зерен льону, 3/8 літра води, 1 кубик дріжджів (40 г), 100 г нежирного сухого сиру, 1 чайна ложка солі.

Для змочування: 2 столові ложки води

Приготування.

Замочіть зерна льону в 1/8 літра теплої води. Залийте решту теплоїї води (1/4 літра) в ємність для змішування, висипте в неї дріджі, додайте сир і добре вимішайте за допомогою гачка для замішування на швидкості 2. Дріджі мають повністю розчинитися. Висипте муку із вимоченими зернами льону і сіллю в ємність для змішування. Замішайте тісто на швидкості 1, тоді змініть швидкість на швидкість 2 і замішуйте тісто ще 3-5 хвилин. Накрийте тісто і залиште в теплому місці на 45-60 хвилин. Замішайте тісто знову, вийміть його з ємності для змішування і зробіть 16 булочок. Накрийте лоток для випікання вологим папером для випікання. Покладіть на нього булочки, залиште на 15 хвилин, змочіть теплою водою і випікайте.

Вимоги до духовки.

Рівень: 2

Нагрівання: електродуховка: температура зверху і знизу 200-220° (попередньо розігрівати протягом 5 хвилин), газова духовка: на- лаштування 2-3

Час випікання: 30-40 хвилин

Шоколадний крем

Налаштування швидкості 5 - 6

Інгредієнти:

200 мл вершків, 150 г півсолодкого шоколаду, 3 яйця, 50-60 г цукру, 1 пучка солі, 1 пакет ванільного цукру, 1 ст. л. бренді чи рому, шоколадні чіпси.

Приготування.

У ємності для змішування збийте вершки на густо за допомогою збивача для яєць, вийміть суміш із ємності і покладіть у холодне місце.

Розтопіть шоколад відповідно до вказівок на пакеті чи 3 хвилини у мікрохвильовій печі за потужності 600 Вт. За цей час у ємності для змішування за допомогою збивача для яєць збийте яйця, цукор, ванільний цукор, бренді чи ром і сіль до утворення піни. Додайте топлений шоколад і рівномірно введіть його на швидкості 5-6. Збережіть трохи збитих вершків для прикрашання. Додайте решту вершків до кремоподібної суміші і розмішайте, вибравши налаштування 1. Додайте до шоколадного крему решту вершків і подавайте охолодженим.

Технічні характеристики

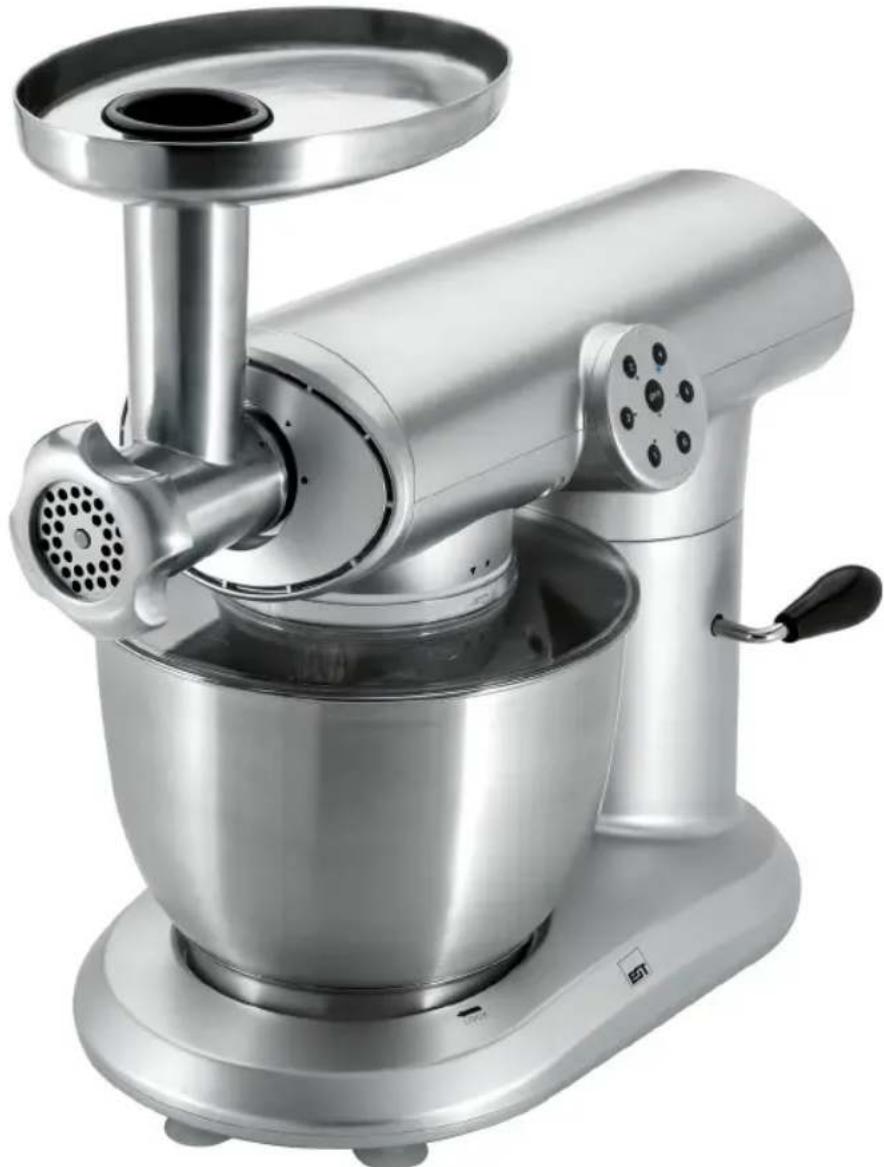

Модель: KM 1000

Подача живлення: 220-240 В\~ 50 Гц

Споживання енергії: 1000 Вт

Клас захисту:......II

Короткотерміновий цикл роботи:....10 хв.

Вага нетто: 5,25 кг

Технічні характеристики можуть бути змінені!

Цей пристрій сертифіковано відповідно до діючих норм РЄ, наприклад норм електромагнітної сумісності і низької напруги, і сконструйовано відповідно до останніх характеристик із техніки безпеки.

Малюнки • Рисунки • الأشكال

A 18 17 16 15 14 13 12 11

B 18 20 19 15 14 13

C 18 21 15 14 13

D 23 18 22 19 15 14 13

CLATRONIC®

INTERNATIONAL GMBH

D-47906 Kempen/Germany · Industriering Ost 40

Internet: http://www.clatronic.de · email: [e-mail]
