ПОСІБНИК КОРИСТУВАЧА DK2000P GORENJE

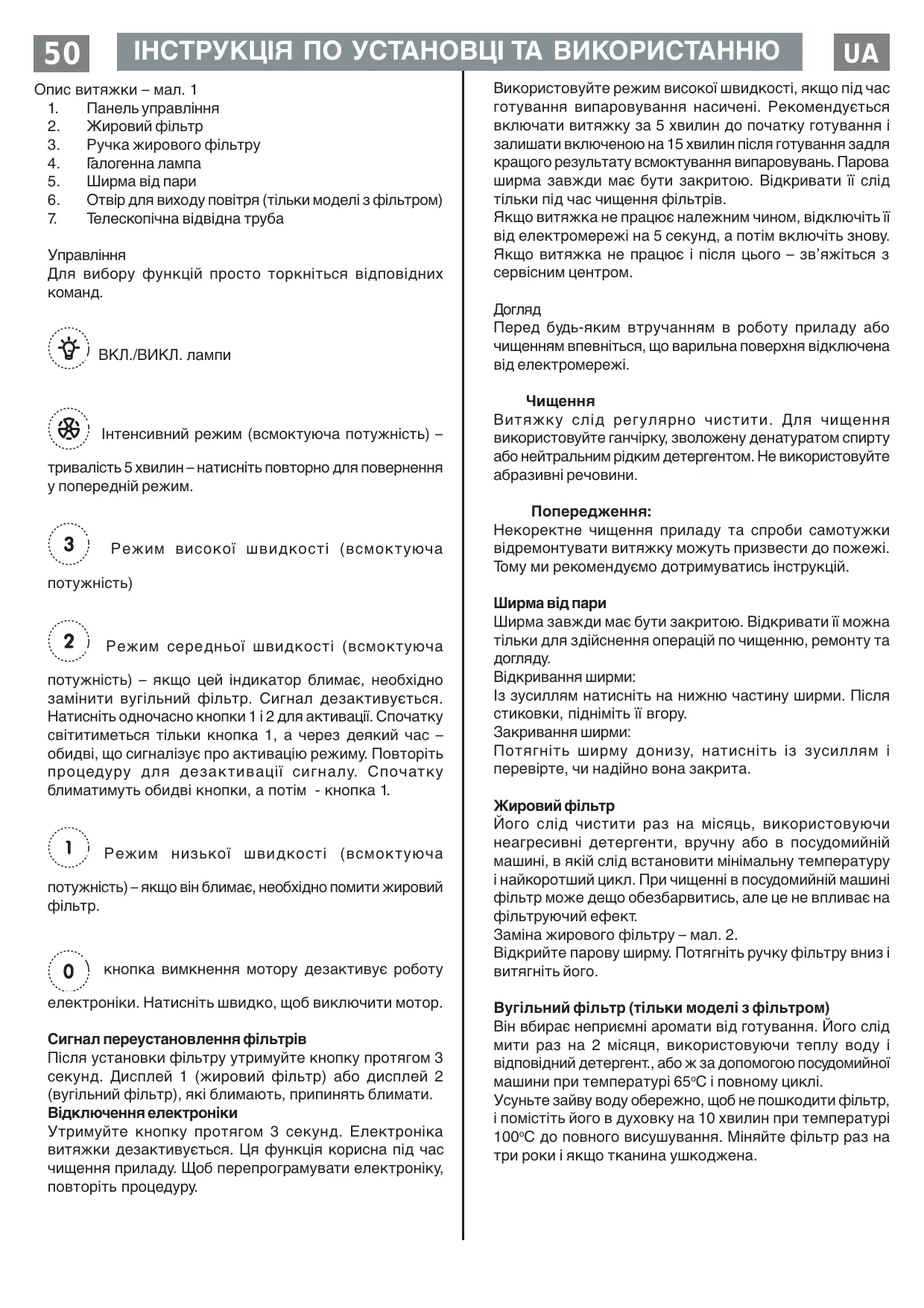

ІНСТРУКЦІЯ ПО УСТАНОВЦІ ТА ВИКОРИСТАННЮ

Опис витяжки – мал. 1 Панель управління Жировий фільтр Ручка жирового фільтру Галогенна лампа Ширма від пари Отвір для виходу повітря (тільки моделі з фільтром) Телескопічна відвідна труба Для вибору функцій просто торкніться відповідних

ВКЛ./ВИКЛ. лампи Інтенсивний режим (всмоктуюча потужність) – тривалість 5 хвилин – натисніть повторно для повернення у попередній режим. Режим високої швидкості (всмоктуюча

Використовуйте режим високої швидкості, якщо під час готування випаровування насичені. Рекомендується включати витяжку за 5 хвилин до початку готування і залишати включеною на 15 хвилин після готування задля кращого результату всмоктування випаровувань. Парова ширма завжди має бути закритою. Відкривати її слід тільки під час чищення фільтрів. Якщо витяжка не працює належним чином, відключіть її від електромережі на 5 секунд, а потім включіть знову. Якщо витяжка не працює і після цього – зв’яжіться з сервісним центром. Перед будь-яким втручанням в роботу приладу або чищенням впевніться, що варильна поверхня відключена від електромережі. Витяжку слід регулярно чистити. Для чищення використовуйте ганчірку, зволожену денатуратом спирту або нейтральним рідким детергентом. Не використовуйте абразивні речовини. Попередження: Некоректне чищення приладу та спроби самотужки відремонтувати витяжку можуть призвести до пожежі. Тому ми рекомендуємо дотримуватись інструкцій. потужність) Режим середньої швидкості (всмоктуюча потужність) – якщо цей індикатор блимає, необхідно замінити вугільний фільтр. Сигнал дезактивується. Натисніть одночасно кнопки 1 і 2 для активації. Спочатку світитиметься тільки кнопка 1, а через деякий час – обидві, що сигналізує про активацію режиму. Повторіть процедуру для дезактивації сигналу. Спочатку блиматимуть обидві кнопки, а потім - кнопка 1. Режим низької швидкості (всмоктуюча потужність) – якщо він блимає, необхідно помити жировий

кнопка вимкнення мотору дезактивує роботу електроніки. Натисніть швидко, щоб виключити мотор. Сигнал переустановлення фільтрів Після установки фільтру утримуйте кнопку протягом 3 секунд. Дисплей 1 (жировий фільтр) або дисплей 2 (вугільний фільтр), які блимають, припинять блимати. Відключення електроніки Утримуйте кнопку протягом 3 секунд. Електроніка витяжки дезактивується. Ця функція корисна під час чищення приладу. Щоб перепрограмувати електроніку, повторіть процедуру. Ширма від пари Ширма завжди має бути закритою. Відкривати її можна тільки для здійснення операцій по чищенню, ремонту та Відкривання ширми: Із зусиллям натисніть на нижню частину ширми. Після стиковки, підніміть її вгору. Закривання ширми: Потягніть ширму донизу, натисніть із зусиллям і перевірте, чи надійно вона закрита. Жировий фільтр Його слід чистити раз на місяць, використовуючи неагресивні детергенти, вручну або в посудомийній машині, в якій слід встановити мінімальну температуру і найкоротший цикл. При чищенні в посудомийній машині фільтр може дещо обезбарвитись, але це не впливає на фільтруючий ефект. Заміна жирового фільтру – мал. 2. Відкрийте парову ширму. Потягніть ручку фільтру вниз і витягніть його. Вугільний фільтр (тільки моделі з фільтром) Він вбирає неприємні аромати від готування. Його слід мити раз на 2 місяця, використовуючи теплу воду і відповідний детергент., або ж за допомогою посудомийної машини при температурі 65оС і повному циклі. Усуньте зайву воду обережно, щоб не пошкодити фільтр, і помістіть його в духовку на 10 хвилин при температурі 100оС до повного висушування. Міняйте фільтр раз на три роки і якщо тканина ушкоджена.

ІНСТРУКЦІЯ ПО УСТАНОВЦІ ТА ВИКОРИСТАННЮ

Монтаж – мал. 3. Відкрийте парову ширму і витягніть фільтр. Встановіть вугільний фільтр на задній частині жирового фільтру і зафіксуйте двома закріплювачами. Увага! Закріплювачі входять до комплекту фільтру, а не до комплекту витяжки. Для демонтажу фільтру повторіть процедуру у зворотному Заміна ламп – мал. 4 Впевніться, що лампа достатньо холодна перед тим, як її діставати з приладу. Зніміть кришку з лампи за допомогою Замініть пошкоджену лампу. Використовуйте лише галогенні лампи на 20 Вт (G4). Не торкайтесь їх руками. Встановіть кришку лампи. Якщо лампа не світиться, впевніться, що Ви встановили її належним чином. Якщо і після цього лампа не працює – викличте фахівця з сервісного центру. Застереження Прилад розроблений для використання його тільки дорослими. Не дозволяйте дітям гратись з витяжкою. Не використовуйте витяжку, якщо решітка не закріплена належним чином! Повітря, що його всмоктує витяжка, не має бути спрямоване в ту саму трубу, в яку поступають продукти згорання від роботи плити. Приміщення, в якій знаходиться витяжка має бути добре вентильованим, особливо якщо одночасно працюють декілька приладів. Готування на вогні і одночасне використання витяжки заборонено. Використання відкритого вогню є ризикованим і тому його слід уникати. Смаження їжі має здійснюватись під суворим наглядом, інакше існує ризик пожежі. Установка приладу має здійснюватись в суворій відповідності до існуючих місцевих стандартів. Установка – мал. 5 Уважно вивчіть схеми, що знаходяться на початку інструкції. Суворо дотримуйтесь інструкцій по установці, зазначених в цій інструкції. Виробник не несе відповідальності за ушкодження, отримані внаслідок недотримання інструкції. Мінімальна відстань між варильною поверхнею та нижньою панеллю витяжки має складати не менше 40 см для електричної поверхні та 65 см для газової поверхні або комбінованої плити. Якщо в інструкції по установці газової варильної поверхні вказана більша відстань, цього слід дотримуватись. Витяжка обладнана системою всмоктування. Необхідна наявність евакуаційної труби, що відходить від верхнього виходу В до зовнішнього виходу. В цьому випадку з’єднувальне кільце (12А) слід встановити на вихідний отвір труби В. Якщо у Вас є намір використовувати витяжку в режимі фільтрації, дим та пара виводиться через дефлектор F (12F). Можливо використовувати інший дефлектор С, що додається (12G): в цьому випадку Ви маєте під’єднати його до вихідної труби В за допомогою евакуаційної труби.

Попередня інформація щодо інсталяції витяжки На стіну встановлюється додаткова опора для витяжки. Однак, кваліфікований фахівець має перевірити відповідність матеріалів згідно до типу стіни / стелі. Стіна/ стеля має бути достатньо укріпленою, щоб витримати вагу витяжки. Не клейте витяжку на сілікон або за допомогою черепиці до стіни. Тільки кріплення до поверхні. Для моделі з фільтрацією можна встановити камін, якщо Ви бажаєте. Під час підключення до електромережі впевніться, що прилад не підключений до електрики. Приклейте три клейкі стрічки С до задньої панелі

Намалюйте лінію по центру стіни, щоб полегшити монтаж (1), розмістіть шаблон отвору на стіні так, щоб середня лінія, надрукована на ньому, співпадала з центральною лінією, намальованою на стіні, і так, щоб нижня частина решітки співпадала з нижньою частиною встановленої витяжки (2). Просвердліть два отвори діаметром 8 мм і закріпіть опору за допомогою 2-х дюбелів і стінних шурупів. Відкрийте парову ширму і дістаньте жировий фільтр (див. попередній розділ). Закріпіть відвідну трубу за допомогою дюбелів та шурупів (4). Повісьте витяжку (5), пристосовуючи її позицію (6-7) і з внутрішнього боку намітьте дві точки для кріплень. Зніміть витяжку і зробіть 2 отвори діаметром 8 мм (9), вставте дюбелі, повісьте прилад знову і зафіксуйте його шурупами (10). Підключіть прилад до електромережі (11), але не підключайте витяжку до електричної панелі будинку. Якщо витяжка використовуватиметься у режимі фільтрації, встановіть фланг на вихідному отворі витяжки (12А – версія всмоктування – встановіть також трубу для відводу продуктів згорання відповідних розмірів) замість дефлектора (12F або 12G – версія фільтрації). Встановіть жировий фільтр і закрийте парову ширму. Увага! Якщо витяжка буде працювати в режимі всмоктування, витягніть, якщо витяжка обладнана флангом, вугільний фільтр і кріплення (на задній панелі жирового фільтру) Якщо витяжка працюватиме в режимі фільтрації, перевірте, чи вугільний фільтр вже встановлений на задній панелі жирового фільтру. У випадку, якщо він відсутній, придбайте фільтр в сервісному центрі і встановіть його. Встановіть верхню кришку за допомогою 3-х шурупів (13). Встановіть відвідну трубу (14а) до кронштейну (14b) за допомогою 2-х шурупів. З’єднайте кінець відвідної труби з витяжкою. Підключіть витяжку до основної електричної панелі, почекайте 15 секунд, щоб дати приладові калібрувати панель управління (дисплей спалахує) і перевірте функціонування.

ІНСТРУКЦІЯ ПО УСТАНОВЦІ ТА ВИКОРИСТАННЮ Підключення до електромережі Електрична потужність локальної електромережі має відповідати потужності, зазначеній на таблиці даних, яка знаходиться з внутрішнього боку приладу. Встановіть електричну розетку у відповідності до діючих місцевих стандартів. Цей прилад маркований у відповідності до Європейської директиви 2002/96/ЕС щодо утилізації електричних та електронних відходів. Якщо Ви правильно використовуватиме витяжку, Ви не спричините шкоди оточуючому середовищу і здоров’ю людей.

на продукції або на супроводжуючих документах, означає, що прилад не є побутовим сміттям. Тому по закінченню строку його експлуатації його слід доставити в організацію по утилізації подібних відходів. Для отримання детальнішої інформації, зверніться до магазину, в якому Ви придбали витяжку.
