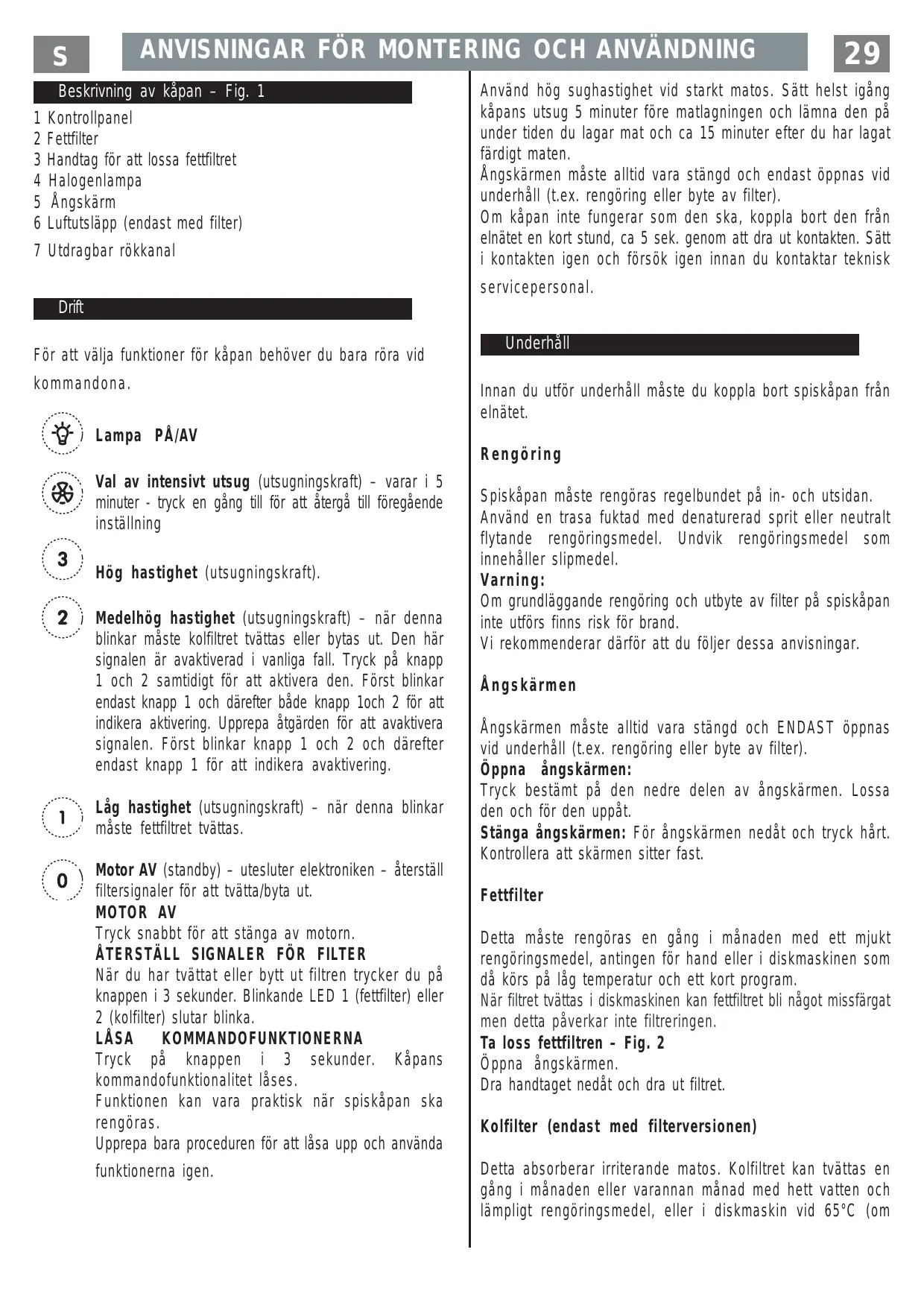

BRUKSANVISNING DK2000P GORENJE

Kontrollpanel Fettfilter Handtag för att lossa fettfiltret Halogenlampa Ångskärm Luftutsläpp (endast med filter)

7 Utdragbar rökkanal

Använd hög sughastighet vid starkt matos. Sätt helst igång kåpans utsug 5 minuter före matlagningen och lämna den på under tiden du lagar mat och ca 15 minuter efter du har lagat färdigt maten. Ångskärmen måste alltid vara stängd och endast öppnas vid underhåll (t.ex. rengöring eller byte av filter). Om kåpan inte fungerar som den ska, koppla bort den från elnätet en kort stund, ca 5 sek. genom att dra ut kontakten. Sätt i kontakten igen och försök igen innan du kontaktar teknisk servicepersonal.

Drift För att välja funktioner för kåpan behöver du bara röra vid kommandona.

Underhåll Innan du utför underhåll måste du koppla bort spiskåpan från elnätet.

Lampa PÅ/AV Rengöring Val av intensivt utsug (utsugningskraft) – varar i 5 minuter - tryck en gång till för att återgå till föregående inställning Hög hastighet (utsugningskraft). Medelhög hastighet (utsugningskraft) – när denna blinkar måste kolfiltret tvättas eller bytas ut. Den här signalen är avaktiverad i vanliga fall. Tryck på knapp 1 och 2 samtidigt för att aktivera den. Först blinkar endast knapp 1 och därefter både knapp 1och 2 för att indikera aktivering. Upprepa åtgärden för att avaktivera signalen. Först blinkar knapp 1 och 2 och därefter endast knapp 1 för att indikera avaktivering. Låg hastighet (utsugningskraft) – när denna blinkar måste fettfiltret tvättas. Motor AV (standby) – utesluter elektroniken – återställ filtersignaler för att tvätta/byta ut. MOTOR AV Tryck snabbt för att stänga av motorn. ÅTERSTÄLL SIGNALER FÖR FILTER När du har tvättat eller bytt ut filtren trycker du på knappen i 3 sekunder. Blinkande LED 1 (fettfilter) eller 2 (kolfilter) slutar blinka. LÅSA KOMMANDOFUNKTIONERNA Tryck på knappen i 3 sekunder. Kåpans kommandofunktionalitet låses. Funktionen kan vara praktisk när spiskåpan ska rengöras. Upprepa bara proceduren för att låsa upp och använda funktionerna igen.

Spiskåpan måste rengöras regelbundet på in- och utsidan. Använd en trasa fuktad med denaturerad sprit eller neutralt flytande rengöringsmedel. Undvik rengöringsmedel som innehåller slipmedel. Varning: Om grundläggande rengöring och utbyte av filter på spiskåpan inte utförs finns risk för brand. Vi rekommenderar därför att du följer dessa anvisningar. Ångskärmen Ångskärmen måste alltid vara stängd och ENDAST öppnas vid underhåll (t.ex. rengöring eller byte av filter). Öppna ångskärmen: Tryck bestämt på den nedre delen av ångskärmen. Lossa den och för den uppåt. Stänga ångskärmen: För ångskärmen nedåt och tryck hårt. Kontrollera att skärmen sitter fast. Fettfilter Detta måste rengöras en gång i månaden med ett mjukt rengöringsmedel, antingen för hand eller i diskmaskinen som då körs på låg temperatur och ett kort program. När filtret tvättas i diskmaskinen kan fettfiltret bli något missfärgat men detta påverkar inte filtreringen. Ta loss fettfiltren – Fig. 2 Öppna ångskärmen. Dra handtaget nedåt och dra ut filtret. Kolfilter (endast med filterversionen) Detta absorberar irriterande matos. Kolfiltret kan tvättas en gång i månaden eller varannan månad med hett vatten och lämpligt rengöringsmedel, eller i diskmaskin vid 65°C (om

ANVISNINGAR FÖR MONTERING OCH ANVÄNDNING S

diskmaskin används, kör ett komplett program med endast filtret i maskinen). Avlägsna överflödigt vatten utan att skada filtret och lägg det i ugnen i 10 minuter i 100°C för att det ska bli helt torrt. Byt ut stoppningen vart 3:e år eller när tyget är skadat. Montering - Fig. 3

utsugningshålet B. Om du har för avsikt att använda kåpan som FILTER leds rök och ångor genom via luftriktaren F (12F). Det går också att använda den andra medföljande luftriktaren C (12G): i det här fallet måste du ansluta den till utsugningshålet B med en evakueringskanal.

Öppna ångskärmen och ta bort fettfiltret. Installera kolfiltret på baksidan av fettfiltret och fäst med två pinnar. Obs! Pinnarna finns i kolfiltrets förpackning och inte i kåpans. Gör på omvänt sätt för att ta loss filtret. Byta lampor – Fig. 4

Preliminär information för installation av kåpan

Kontrollera först att lamporna har svalnat innan du byter dem. Ta loss lampskyddet genom att lyfta bort det med en liten skruvmejsel eller något liknande. Byt ut den trasiga glödlampan. Använd endast halogenlampor på max 20 W (G4) och se till att du inte vidrör dem med händerna. Sätt tillbaka lampskyddet (det klickar på plats). Om lampan inte fungerar kontrollerar du att glödlamporna är korrekt isatta i sina fästen innan du ringer teknisk servicepersonal. Varning! Apparaten är avsedd att användas av vuxna. Barn bör inte mixtra med kontrollerna eller leka med apparaten. Använd inte spiskåpan där grillen inte är korrekt fastsatt! Den utsugna luften får inte ledas i samma kanal som används för rök från apparater som drivs med annat än elektricitet. Omgivningen måste alltid vara tillräckligt ventilerad när spiskåpan och andra apparater som drivs med något annat än elektricitet används samtidigt. Flambering vid användning av spiskåpa är förbjudet. En öppen låga skadar filtrena och kan orsaka brand. Matlagning med öppen låga måste därför undvikas. Stekning av mat måste ske under noggrann uppsikt för att undvika att överhettad olja tar eld. Utför rökutsläpp i enlighet med gällande lokala bestämmelser för säkerhet och tekniska begränsningar. Installation - Fig. 5 Hänvisa till bilderna på sidorna längst fram. I texten finns bokstäver som hänvisar till bilderna. Följ anvisningarna i manualen noggrant. Allt ansvar för eventuella fel, skador eller bränder som orsakas på grund av att anvisningarna i denna manual inte efterföljs, frånsäges. Minimiavståndet mellan kärlens stödyta på spishällen och kökfläktens undersida får inte vara minte än 40 cm om det är frågan om elektriska spisar och 65 cm om det är frågan om gaspisar eller kombinerade spishällar. Kåpan levereras i med UTSUG. Det måste finnas en evakueringskanal från den övre utgången B till utsugningshålet mot utsidan. En anslutningsring (12A) måste då installeras på

Expansionsplugg medföljer för att fästa kåpan i de flesta typer av väggar/tak. En kvalificerad tekniker måste dock godkänna att väggens/takets material är lämpliga att fästa kåpan i. Materialet i väggen/taket måste vara tillräckligt starkt för att kunna bära kåpans vikt. Använd inte kakel, murbruk eller silikon för att fästa kåpan på väggen. Endast ytmontering. Vad gäller filterversionen kan du själv välja om du vill installera skorstenen. Se till att sladden är bortkopplad från huvudkontakten under elanslutningen. - Sätt på tre häftande remsor C på kåpans baksida. - Rita en mittlinje på väggen för att underlätta monteringen (1), placera hålmallen så att mittlinjen som är tryckt på den är i linje med den linje du tidigare ritade och att grillens nedre sida ligger jämnt med kåpans nederdel när den är monterad (2). - Gör två hål med 8 mm-borren och fäst konsolen med två dymlingar och väggskruvar (3). - Öppna ångskärmen och ta bort fettfiltret (se relevant avsnitt). Fäst skorstenskonsolen med två dymlingar och väggskruvar (4). - Häng upp kåpan (5), justera den (6-7) och, från den inre delen av kåpan, märk ut två punkter för den slutgiltiga monteringen. Avlägsna kåpan och gör två hål med 8 mm i diameter (9), sätt i två väggdymlingar, häng upp kåpan igen och fäst den ordentligt med två skruvar (10). - Anslut elen (11), men koppla inte kåpan till husets säkringsskåp. - Om kåpan ska användas som utsug, installera flänsen som följer paketet och sitter vid kåpans utsläpp (12A - utsug – installera också ett rör för rökutsläpp i lämplig storlek) istället för luftriktaren (12F eller 12G – filterversion). - Montera fettfiltret och stäng ångskärmen. Obs! Om kåpan ska användas som utsug, avlägsna kolfiltret och fästpinnarna om sådana medföljer i paketet (på baksidan av fettfiltret – se relevant avsnitt). Om kåpan ska användas som filter, kontrollera att kolfiltret redan är monterat på baksidan av fettfiltret. Om inget kolfilter medföljer, köp ett och installera det. Ô Sätt fast det övre skyddet med 3 skruvar (13). - Sätt fast skorstenen (14a) på konsolen (14b) med två skruvar. - Skjut in den nedre delen av skorstenen i det riktiga fästet ovanpå kåpan. - Anslut kåpan till husets säkringsskåp, vänta ca 15 sekunder

S ANVISNINGAR FÖR MONTERING OCH ANVÄNDNING

för att ge kåpan tid att kalibrera kontrollpanelen (LED-lamporna för kontrollerna blinkar) och kontrollera att allt fungerar. Elanslutning Den elektriska spänningen måste överensstämma med spänningen som finns angiven på etiketten på insidan av spiskåpan. Anslut den elektriska stickkontakten, om en sådan medföljer, till ett lättillgängligt uttag i enlighet med lokala gällande standarder. Om det inte finns någon elektrisk stickkontakt (direktanslutning till elnätet) måste en vanlig tvåpolig strömbrytare med ett skyddsavstånd på minst 3 mm från kontakterna monteras. Apparaten är märkt enligt EU-direktiv 2002/96/EC, WEEEdirektivet (Waste Electrical and Electronic Equipment). Genom att se till att produkten kasseras på korrekt sätt hjälper du till att förebygga eventuella negativa konsekvenser för miljön och den mänskliga hälsan, vilket annars skulle kunna orsakas på grund av olämplig kassering av produkten.

på prokdukten, eller på de dokument som Symbolen medföljer produkten, indikerar att apparaten inte får hanteras som hushållsavfall. Istället ska den lämnas in på lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Kassering måste ske i enlighet med lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återställning och återvinning av denna produkt, kontakta ditt lokala kontor, din återvinningsstation eller butiken där du köpte produkten.
