NAUDOJIMO INSTRUKCIJA DK2000P GORENJE

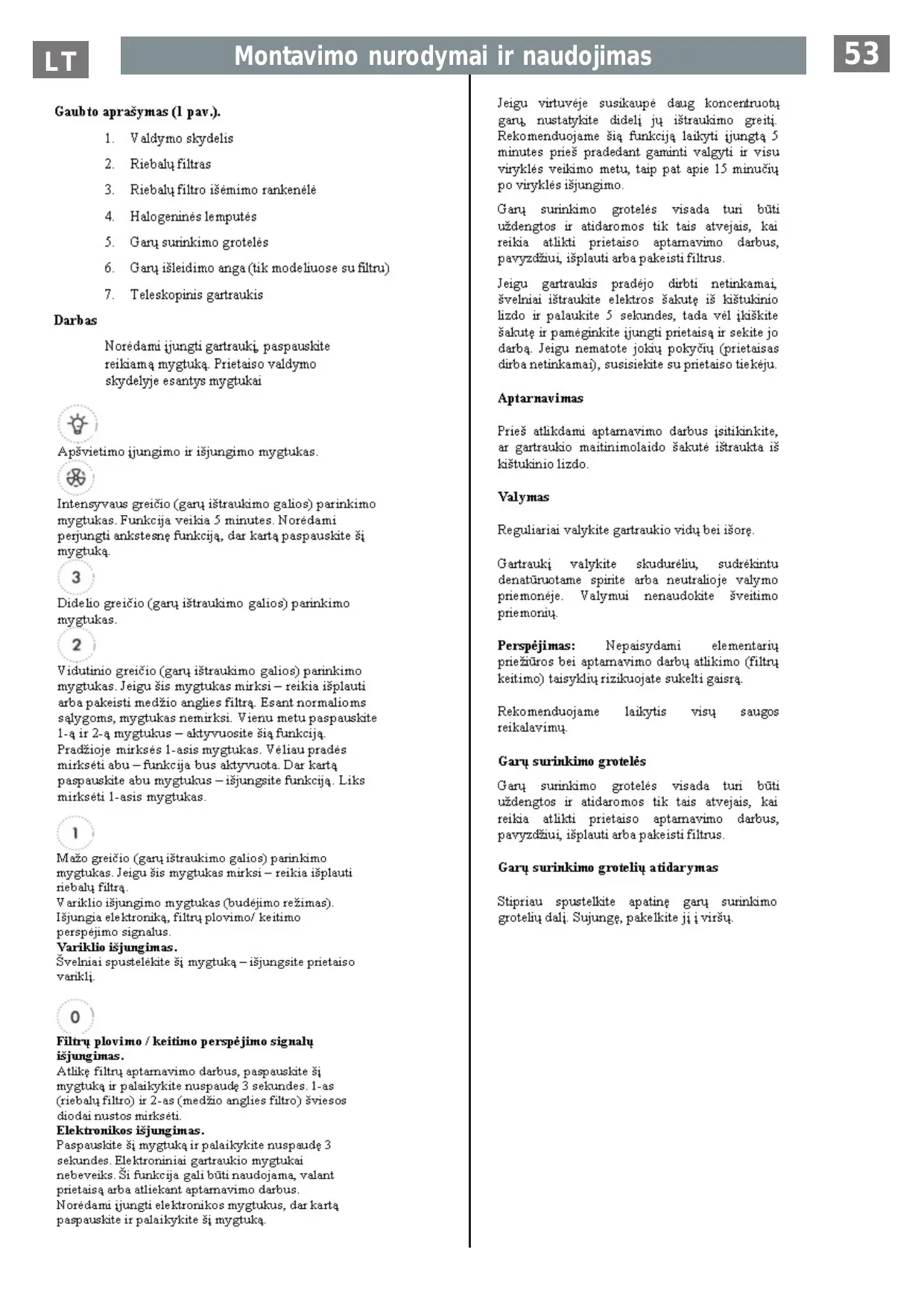

Gaubto aprašymas (1 pav.).

1. Valdymo skydelis
2. Riebalų filtras
3. Riebalų filtro išėmimo rankenėle
4. Halogeninés lemputés
5. Garų surinkimo grotelės
6. Garų išleidimo anga (tik modeliuose su filtru)
7. Teleskopinis gartraukis

Darbas

Norėdami ijungti gartrauki, paspauskite reikiamą mygtuką. Prietaiso valdymo skydelyje esantys mygtukai

Apšvietimo ijungimo ir išjungimo mygtukas.

Intensyvaus greičio (garų ištraukimo galios) parinkimo mygtukas. Funkcija veikia 5 minutes. Norėdami perjungti ankstesnę funkciją, dar kartą paspauskite šį mygtuką.

Didelio greičio (garų ištraukimo galios) parinkimo mygtukas.

Vidutinio greičio (garų ištraukimo galios) parinkimo mygtukas. Jeigu šis mygtukas mirksi – reikia išplauti arba pakeisti medžio anglies filtrą. Esant normalioms sąlygoms, mygtukas nemirksi. Vienu metu paspauskite 1-ą ir 2-ą mygtukus – aktyvuosite šią funkcija. Pradžioje mirksės 1-asis mygtukas. Vėliau pradės mirksėti abu – funkcija bus aktyvuota. Dar kartą paspauskite abu mygtukus – išjungsite funkcija. Liks mirksėti 1-asis mygtukas.

Mažo greičio (garų ištraukimo galios) parinkimo mygtukas. Jeigu šis mygtukas mirksi – reikia išplauti riebalų filtrą.

V ariklio išjungimo mygtukas (budejimo režimas). Išjungia elektroniką, filtrą plovimo/ keitimo perspejimo signalus.

Variklio išjungimas.

Švelniai spustelėkite ši mygtuką – išjungsite prietaiso varikli.

Filtrų plovimo / keitimo perspėjimo signalų išjungimas.

Atlikę filtrą aptarnavimo darbus, paspauskite ši mygtuką ir palaikykite nuspaudę 3 sekundes. 1-as (riebalu filtro) ir 2-as (medžio anglies filtro) šviesos diodai nustos mirkseti.

Elektronikos išjungimas.

Paspauskite ši mygtuką ir palaikykite nuspaudę 3 sekundes. Elektroniniai gartraukio mygtukai nebeveiks. Ši funkcija gali būti naudojama, valant prietaisą arba atliekant aptarnavimo darbus.

Noređami ijungti elektronikos mygtukus, dar kartą paspauskite ir palaikykite ši mygtuką.

Jeigu virtuveje susikaupė daug koncentruotų garų, nustatykite didelį jų ištraukimo greitį. Rekomenduojame šią funkcija laikyti įjungtą 5 minutes prieš pradedant gaminti valgyti ir visu viryklės veikimo metu, taip pat apie 15 minučių po viryklės išjungimo.

Garų surinkimo groteles visada tuni būti uždengtos ir atidaromos tik tais atvejais, kai reikia atlikti prietaiso aptarnavimo darbus, pavyzdžiui, išplauti arba pakeisti filtrus.

Jeigu gartraukis pradejo dirbti netinkamai, švelniai ištraukite elektros šakutę iš kištukinio lizdo ir palaukite 5 sekundes, tada vél ikiškite šakutę ir pamėginkite ijungti prietaisą ir sekite jo darbą. Jeigu nematote jokių pokyčių (prietaisas dirba netinkamai), susisiekite su prietaiso tiekėju.

Aptarnavimas

Prieš atlikdami aptarnavimo darbus įsitikinkite, ar gartraukio maitinimolaido šakute ištraukta iš kištukinio lizdo.

Valymas

Reguliariai valykite gartraukio vidų bei išorę.

Gartraukį valykite skudurėliu, sudrėkintu denatūruotame spirite arba neutralioje valymo priemonėje. Valymui nenaudokite šveitimo priemonių.

Perspėjimas: Nepaisydami elementarių priežiūros bei aptarnavimo darbų atlikimo (filtrų keitimo) taisyklių rizikuojate sukelti gaisrą.

Rekomenduojame laikytis visų saugos reikalavimų.

Garų surinkimo grotelės

Garų surinkimo grotelės visada turi būti uždengtos ir atidaromos tik tais atvejais, kai reikia atlikti prietaiso aptarnavimo darbus, pavyzdžiui, išplauti arba pakeisti filtrus.

Garų surinkimo grotelių atidarymas

Stipriau spustelkite apatinę garų surinkimo grotelių dalį. Sujunge, pakelkite jį i viršų.

Garų surinkimo grotelių uždarymas

Nuleiskite garų surinkimo groteles žemyn, stipriau spustelkite ir patikrinkite, ar groteles tinkamai susijunge.

Riebalų filtras

Riebalų filtrą plaukite kartą per mėnesį neutralia plovimo priemone. Plaukite rankomis arba indaplovėje, programuodami žemiausią temperatūrą bei trumpą plovimo ciklą.

Išplovus indaplovéje, riebalų filtro spalva gali šiek tiek nublukti, tačiau tai nejtakos filtravimo kokybės.

Riebalų filtro išėmimas (2 pav.)

Atidarykite garų surinkimo groteles.

Nulenkite rankeną žemyn bei ištraukite filtrą.

Medžio anglies filtras (tik modeliuose su šio tipo filtru)

Medžio anglies filtras sugeria nepageidaujamus kvapus, kurie pasklinda po virtuvę.

Filtrą plaukite kas du mėnesius karštu vandenu bei tinkama plovimo priemone arba indaplovėje ne aukštesneje nei 65°C temperatūroje (indaplovėje filtrą plaukite atskirai, t.y. (išimkite visus virtuves reikmenis, bei užprogramuokite pilną plovimo ciklą). Nusausinkite filtrą, jo nesugadindami (džiovinkite orkaitėje 10 minučių 100°C temperatūroje). Filtras tuni visiškai išdžiūti. Filtrą keiskite nauju kas 3 metus arba kai suplyš sudedamoji medžiaga.

Montavimas (3 pav.)

Atidarykite garų surinkimo groteles bei išimkite niebalų filtrą. Istatykite medžio anglies filtrą už niebalų filtro bei užfiksuokite dviem fiksuojančiais strypais.

Dėmesio: Fiksuojantys strypai komplektuojami kartu su anglies filtru (neieškokite jų gartraukio viduje).

Noredami išimti anglies filtrą atlikite aukščiau aprašytus veiksmus atvirkštine tvarka.

Lempučių keitimas (4 pav.)

Prieš keisdami lemputes įsitikinkite, ar jos pakankamai gerai atvėsusios.

Mažu atsuktuvu arba panašiu irankiu nuimkite lemputės dangtelį.

Pakeiskite perdegusią lemputę.

Naudokite tik „G4“ tipo haloginines lemputes, kurių galingumas neviršija 20W. Lemputes rankoje laikykite tik paėmę už sniegio (nelieskite stiklinio korpuso).

Uždarykite lemputės dangtelį iki spragtelėjimo.

Jeigu lemputės nešviečia, įsitikinkite, ar jos tinkamai įsuktos. Nepavykus pašalinti gedimo, susisiekite suprietaiso tiekėju.

Perspéjimai:

- Šiuo prietaisu gali naudotis tik suauge žmonės. Neleiskite mažamečiams liesti bei žaisti su prietaisu ir jo valdymo mygtukais.

- Nenaudokite gartraukio arti grilio. Aplinka, kurioje vienu metu dirba gartraukis bei prietaisai, maitinami ne elektros energija, turi būti gerai ventiliuojama. Draudžiama kurti atvirą ugną po gartraukiu. Atvira ugnis gali sudeginti filtrus bei sukelti gaisrą. Keptuveje maistą kepkite użdengtą dangčiu, išvengiant galimo ikaitusio aliejaus użsiliepsnojimo. Użtikrinkite, jog dūmai būtu išmetami laukan pagal galiojančius reikalavimus bei technikos saugumo taisykles.

Montavimas (5 p av.)

Susipažinkite su prietaiso struktūra (žr. naudotojo instrukcijos pradžia bei užuominas tekste pagal abėcėlą). Griežtai laikykitės visų taisyklių ir nurodymų, minimų šioje naudotojo instrukcijoje. Taisyklių ir nurodymų nepaisymas ir dėl to kilusios galimos problemos, prietaiso gedimas arba kīles gaisras niekaip neipareigoja gamintoją padengti patirtus nuostolius.

Gartraukis turi būti montuojamas ne mažesniu nei 30 cm atstumu nuo elektrinės viryklės kaitviečių paviršiaus. Gartraukis dirba garų siurbimo i save principu.

Būtina sumontuoti tinkamą garų išmetimo iš gartraukio vamzdyną, kurio vienas galas turi būti pritvirtintas prie „B“ garų išmetimo angos, kitas - įmontuotas i ventiliacijos angą. Ties garų išmetimo angos „B“ jungtimi turi būti sumontuotas jungiamasis žiedas (12A).

Jeigu isigijote gartrauki, kuris dirba garu filtravimo principu, dūmai ir garai yra perdirbami per „F“ kreiptuvą (12F). Galima naudoti kito tipo kreiptuvą „C“, esanti priedų rinkinyje (12G): šiuo atveju turite prijungti kreiptuvą prie ištraukimo angos „B“ su vamzdynu i ventiliacija.

Preliminari informacija apie gartraukio montavimą. Pakuotėje esantys tvirtinimo elementai pritaikyti gartraukį tvirtinti prie įvairių sienų/ perdangų tipų. Tačiau tik kvalifikuotas technikas gali patikrinti sienos/ perdangos tvirtumą bei patikimumą. Siena/ perdanga turi būti pakankamai tvirta, kad išlaikytų gartraukio svorį. Nemėginkite prietaiso prie sienos priklijuoti cemento skiediniu arba silikonu. Ar reikia gartraukiui, dirbančiam garų filtravimo principu, sumontuoti dūmtraukį, sprendžia pats naudotojas. Prieš įjungdami prietaisą i elektros tinklą, atjunkite elektros srove visoje patalpoje.

• Priklijuokite tris lipnias juostas „C“ prie gartraukio galinės dalies. Jeigu reikia (tuo atveju, kai siena nėra lygi arba, kai dalis sienos padengta plytelėmis), isukite dvi poveržles „D“, priklausomai nuo fiksavimo angų galutinės padėties (sukite iki spragtelėjimo).
• Nubrežkite vidurio linija sienoje (1), palengvindami prietaiso montavimą, nupieškite sienoje skylutę taip, kad vidurinė linija, einanti per ją sutaptų su centrine prieš tai nupiešta linija ir, kad apatinė grilio dalis sutaptų su apatine pritvirtinto gartraukio dalimi (2).
• Išgrežkite sienoje dvi 8 mm skersmens skylutes, i jas ikiškite du plastikinius kaiščius, prispauskite tvirtinimo kronšteiną bei prisukite dviems varžtais (3).
• Atidarykite garų surinkimo groteles bei išimkite riebalų filtrą (informacijos ieškokite atitinkamame skyriuje). [tvirtinkite dūmtraukio laikikli sienoje dviem varžtais (4).

• Užkabinkite gartraukį (5), sureguliuokite jo padėti (6-7) ir iš vidinės gartraukio pusės pažymėkite du taškus galutiniam fiksavimui. Nuimkite gartraukį ir išgręžkite dvi 8 mm skersmens skylutes pažymėtose vietose, ikiškite du plastikinius kaiščius, vėl užkabinkite gartraukį ir prisukite dviem varžtais (10).

• Ijunkite elektrą patalpoje (11), tačiau nejkiškite prietaiso elektros šakutės i kištukinį lizdą.

• Jeigu gartraukis dirbs garų siurbimo i save principu, vietoj kreiptuvo prisukite antbnauni, esanti pakuotės dežėje, prie išmetimo angos (12A) (12F arba 12G, jeigu gartraukis dirbs garų filtravimo principu). Taip pat prisukite tinkamų matmenų garų išmetimo i ventiliaciją vamzdį.
• Istatykite riebalų filtrą ir uždarykite garų surinkimo groteles.

Dė mesio: Jeigu gartraukis dirbs garų siurbimo i save principu, išimkite (jeigu reikia) medžio anglies filtrą (už riebalų filtro) ir fiksuojančius strypus (informacijos ieškokite atitinkamame skyriuje). Jeigu gartraukis dirbs garų filtravimo principu, patikrinkite, ar medžio anglies filtras įstatytas už riebalų filtro. Jeigu ne – įsigykite filtrą ir jį įstatykite.

• Uždenkite viršutini dangti ir prisukite trimis varžtais (13).
• Prisukite kronšteiną (14b) prie dūmtraukio (14a) dviem varžtais.
• Ikiškite apatinę dūmtraukio dalį i gartraukio viršuje esanti antbriauni.
• Ikiškite gartraukio elektros šakutę i kištukinį lizdą, palaukite apie 15 sekundžiu, kol pradės veikti prietaiso valdymo skydelis (pradės degti šviesos diodai ir mirksės kontrolinės lemputės) bei patikrinkite, kaip veikia prietaisas.

Prietaiso prijungimas prie elektros srovės šaltinio

Patalpos elektros instaliacijos įtampa turi sutapti su nustatyta prietaisui įtampa (žr. lipduką, užklijuotą vidinėje prietaiso dalyje). Ikiškite elektros šakutę (kur yra) i lengvai pasiekiamą bei tinkamą kištukinį lizdą.

Jeigu esate numatę prietaisą prijungti kitaip (tiesiogiai prie elektros instaliacijos), sumontuokite tinkamą dviejų kontaktų jungikli, kuriame tarpelis tarp kontaktų būtų matomas bei ne mažesnis nei 3 mm.

Prietaisas yra pažymetas ženklu, pagal 2002/96/EB direktyvą („Elektros ir elektronikos irangos atliekos“). Tinkamai išmesdami iranga padėsite užkirsti kelią neigiamam aplinkos poveikiui bei jo padariniams.

■ simbolis, užklijuotas ant prietaiso ar esantis dokumentuose, susijusiouse su juo, reiškia, jog šis prietaisas negali būti išmetamas kartu su buitinémis atliekomis. Elektros bei elektronikos iranga turi būti nugabenta i specialų surinkimo punktą pakartotinam perdirbimui. Tokio tipo iranga būtina išmesti pagal galiojančius aplinkos apsaugos įstatymus.

Norėdami sužinoti daugiau informacijos, susisiekite su atitinkamų įstaigų darbuotojais.
