IHP9.5FCMIX - Кухонна витяжка INDESIT - Безкоштовний посібник користувача

Тип продукту	Кухонна витяжка
Бренд	Indesit
Модель	IHP9.5FCMIX
Висота	61-82 см
Ширина	89,9 см
Глибина	50 см
Діаметр витяжного каналу	150 мм (зменшується до 120 мм)
Загальна споживана потужність	160 Вт
Напруга	230 В
Освітлення	2 галогенні лампи 25 Вт (цоколь G9) або LED залежно від моделі
Кількість швидкостей	3 (T1 скидання, T2 швидкість 1, T3 швидкість 2, T4 швидкість 3)
Тип керування	Механічне (кнопки)
Тип жирового фільтра	Металевий мийний
Тип вугільного фільтра	Активний (опціонально для рециркуляційної версії, заміна кожні 20 місяців)
Режим відведення	Зовнішній (канал Ø150 мм) або рециркуляція (з вугільним комплектом)
Орієнтовна вага	~15 кг
Максимальний рівень шуму	~65 дБ (орієнтовно)
Максимальна продуктивність	~600 м³/год (орієнтовно)
Безпека	Автоматичне вимкнення при перегріві, рекомендований двополюсний вимикач
Встановлення	Настінне або стельове, мінімальна відстань 65 см (газ) або 55 см (електрика)
Гарантія	2 роки

Часті запитання - IHP9.5FCMIX INDESIT

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Мінімальна відстань становить 65 см для газової плити та 55 см для електричної. Якщо інструкція з встановлення варильної поверхні передбачає більшу відстань, дотримуйтесь її.

Як чистити жировий фільтр?

Чистіть жировий фільтр принаймні раз на місяць. Ви можете мити його вручну з неагресивним миючим засобом або в посудомийній машині при низькій температурі та короткому циклі. Невелика зміна кольору є нормальною і не впливає на продуктивність.

Коли замінювати вугільний фільтр?

Вугільний фільтр потрібно замінювати приблизно кожні 20 місяців. Його не можна мити або регенерувати. Заміна необхідна для підтримки ефективності проти запахів.

Як замінити лампочку?

Відключіть витяжку, зніміть жирові фільтри, потім піддягніть невеликою плоскою викруткою кришку лампи. Замініть на ідентичну лампу (галогенна 25 Вт цоколь G9 або LED залежно від моделі). Переконайтеся, що лампа холодна перед дотиком.

Що робити, якщо витяжка не працює?

Спочатку перевірте, чи немає відключення електроенергії та чи вибрана швидкість. Переконайтеся, що автоматичний вимикач не спрацював. Якщо проблема не зникає, відключіть прилад на 5 секунд, потім знову підключіть. Якщо несправність триває, зверніться до служби підтримки.

Чи можна використовувати витяжку без жирового фільтра?

Ні, ніколи не використовуйте витяжку без правильно встановленого жирового фільтра. Це може пошкодити двигун і створити ризик пожежі. Фільтр необхідний для утримання жирових частинок.

Чи можна встановити витяжку в режимі рециркуляції?

Так, витяжку можна використовувати в режимі рециркуляції з комплектом активних вугільних фільтрів (купується окремо). Дотримуйтесь інструкцій у посібнику для переобладнання. Витяжний канал тоді не потрібен.

Як регулювати швидкості?

Використовуйте кнопки: T1 (скидання/вимкнення), T2 (швидкість 1), T3 (швидкість 2), T4 (швидкість 3). Швидкість 3 рекомендується для сильних запахів або парів. Натисніть T1, щоб вимкнути витяжку під час роботи.

Які ризики при приготуванні фламбе під витяжкою?

Суворо заборонено готувати страви фламбе під витяжкою. Відкрите полум'я може пошкодити фільтри та спричинити пожежу. Завжди слідкуйте за приготуванням, особливо при смаженні.

Як доглядати за зовнішніми поверхнями?

Чистіть зовнішню та внутрішню поверхні тканиною, змоченою теплою водою та нейтральним рідким миючим засобом. Уникайте абразивних або корозійних засобів. Для нержавіючої сталі сушіть, слідуючи напрямку сатинування. Чистіть принаймні раз на місяць.

ПОСІБНИК КОРИСТУВАЧА IHP9.5FCMIX INDESIT

Довідник користувача Витяжка

Зміст

Інструкція користувача, 2

Застережні засоби, 22

Допомога, 29

Монтаж, 67

Елементи управління PYRAMID, 68

Поділ і технічне обслуговування, 69

Несправності і засоби усунення, 70

Підключення електропостачання

Напруга в електричній мережі має відповідати напрузі, зазначеній на табличці, яка розташована всередині витяжки. У разі постачання витяжки з вилкою, підключіть витяжку до розетки, яка відповідає діючим нормативам та знаходиться в легкодоступному місці. У разі постачання витяжки без вилки (безпосереднє під'єднання до мережі), або якщо вилка перебуває в недоступному місці, встановіть двохполюсний вимикач, який відповідає діючим нормативам та який забезпечує повне від'єднання від мережі за умов категорії перенапруги III, згідно з правилами монтажу.

Увага! Перш ніж під'єднати витяжку до мережі електричного живлення і перевірити її справну роботу, обов'язково переконайтеся, що вона живлення правильно встановлена.

Від'єднання відпрацьованого повітря

(DJIYBCMOKTYUOCHXMOINΦiKaui)

З'єднувальний фланець для труб відведення і направляючого повітря і частинних отворів, які мають діаметр, однаковий з отвором фланця для випуску повітря (з'єднувальний фланець). Використання труб відведення і направляючого повітря і частинних отворів, які мають менший діаметр, викликає погіршення всмоктування повітря і значно не зростання шуму. У зв'язку з цим виробник виключає будь-яку відповідальність.

Використовуйте трубопроводи, які мають необхідну мінімальну довжину. Використовуйте трубопроводи з найменшою кількістю колін. Уникайте значних коливань у перерізі трубопроводу. Використовуйте трубопроводи з максимально гладкими внутрішніми стінками. Матеріал трубопроводу має відповідати відповідним стандартам. Не під'єднуйте витяжку до димоходу або прокладайте її до проекту згоряння (від котлів, камінів, печей). Відведення направляючого повітря виконується згідно з розпорядженням компетентних органів. Направляюче повітря повинно випускатися назовні через стіну виключно, якщо воно спеціально не призначене для інших цілей. У приміщенні повинні бути передбачені повітрозабірні отвори, щоб витяжка не створювала негативний тиск у кімнаті (якщо не передбачати 0,04 мбар). Виробник виключає будь-яку відповідальність у разі недотримання цих норм.

Фільтруюча або всмоктуюча?

Ваша витяжка готова до роботи у всмоктуючій модифікації. Щоб витяжка працювала у фільтруючій модифікації, необхідно встановити відповідний комплект. Примітка: У деяких випадках фільтрувальна система на основі активного вугілля може бути вже встановленою у витяжці. Інформація щодо переобладнання всмоктуючої модифікації у фільтруючу міститься у відповідному керівництві (див. "Фільтруюча модифікація").

Всмоктуюча модифікація

Витяжка очищає повітря і випускає його назовні через відповідний трубопровід (діаметром 150 мм), який закріплений до з'єднувального фланця. Діаметр труби для відведення направляючого повітря має бути еквівалентним діаметру з'єднувального кільця.

Увага! Труба для відведення направляючого повітря не входить до комплекту постачання і має купуватися окремо. На горизонтальній ділянці труба повинна мати невеликий нахил вгору (приблизно 10°), що сприяє відведенню повітря назовні. Якщо витяжка обрана з вугільними фільтрами, обов'язково зніміть їх.

Фільтруюча модифікація

Витяжка очищає повітря і повертає його до кімнати. Щоб використовувати витяжку в цій модифікації, необхідно встановити додаткову систему фільтрації на основі активованого вугілля. Ця модифікація потребує дефлектор повітря, редуктор і вугільний/фільтр/и. У верхній трубі має бути передбачений проріз для випуску повітря, розташований у верхній частині.

Технічні

Мо德尔	Висota (см)	ШирINA (см)	Глибиа (сm)	Ø trуби дя Вдеведения Вдпрацьо- Ваного повитray (см)
PYRAMID 60 cm	61-82	59.8	50	15/12
PYRAMID 70 cm	61-82	69.8	50	15/12
PYRAMID 90 cm	61-82	89.9	50	15/12

Познaya мody néи	Ламночka(B)	СтохиновницеpriiЛамноочкою(Bт)	Загальныеpoonsожиевницеprii(Bт)
IHP 6.5 C M IXIHP 6.5F C M IXIHP 6.5F C M KIHP 9.5F C M IXIHP 9.5 C M IXIHP 7.5 C M IX	Галoreнна	2 x 25	160

	notyxhnicb	hanpyra prn	uzokolb	Pozmipn
Галorenna 25 W	2 x 25 W	230 V	G9	L40xØ14
Галorenna 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Група риз尼克 1 згIDно стандарту EN 62471

СЕВТЯЖКИ ВIDNOВΙДАЮТБ ВИМОГАТAKИХ СБРONEСБКИX ДИPEKTПВ: “НиЗька нарuya” ДИPEKTПВА 2006/95/EC (12-12-2006) “ЕnéКтомагнIHа суMICHICTь” ДИPEKTПВА 2004/108/EC (15-12-2004)

• Наявні лише у деяких моделях

Елементи управління Pyramid

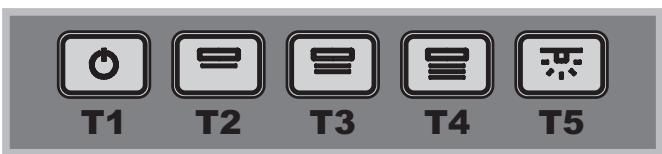

Моделі з механічною кнопковою панеллю

IHP 6.5 CMIX-IHP 6.5FCMIX

IHP 6.5FC M K - IHP 9.5FC M IX

IHP 9.5 CM IX - IHP 7.5 CM IX

T1 Перезапуск двигуна

Натискання кнопки під час роботи призведе до вимкнення.

T2 Швидкість 1

При натисканні цієї кнопки пристрій перейде у стан, попередній швидкості 1.

T3 Швидкість 2

При натисканні цієї кнопки пристрій перейде у стан, попередній швидкості 2.

T4 Швидкість 3

При натисканні цієї кнопки пристрій перейде у стан, попередній швидкості 3.

T5 Вимкнення освітлення

Догляд і технічне обслуговування

Увага! Перш ніж робити будь-яку операцію з догляду та очищення, від'єднайте вилку від мережі електричного живлення, витягнувши вилку або вимкнувши головний вимикач.

Перше очищення

Зніміть прозору плівку зі скловиробів. Забруднення за допомогою ганчірки, зволоченої у невеликій кількості нейтрального миючого засобу - обполосніть, використовуючи зволочену ганчірку. Витріть насухо м'якою ганчіркою, яка виконана з нетканого матеріалу, зробіть також сатинування металу.

Перед початком роботи

Витяжка вимагає регулярного очищення (3 тюбиків частотою, до 1 обслуговування трубопроводів), як зсередини, так і ззовні. Для очищення використовуйте ганчірку, зволожену у нейтральних рідких миючих засобах, і теплу воду.

Уникайте абразивних або корозійних засобів.

Увага! Неправильне дотримання правил з очищення витяжки та заміни фільтрів може призвести до пошкоджень. Тому ми радимо чітко дотримуватися наведених інструкцій. Виробник не несе жодної відповідальності за можливі збитки або у разі пошкоджень, які спричинені неналежним доглядом та обслуговуванням або неправильним виконанням наведених запобіжних заходів.
