Typ produktu	Kuchyňská digestoř
Značka	Indesit
Model	IHP9.5FCMIX
Výška	61-82 cm
Šířka	89,9 cm
Hloubka	50 cm
Průměr odtahového potrubí	150 mm (redukovatelný na 120 mm)
Celkový příkon	160 W
Napětí	230 V
Osvětlení	2 halogenové žárovky 25 W (patice G9) nebo LED podle modelu
Počet rychlostí	3 (T1 reset, T2 rychlost 1, T3 rychlost 2, T4 rychlost 3)
Typ ovládání	Mechanické (tlačítkové spínače)
Typ tukového filtru	Kovový, omyvatelný
Typ uhlíkového filtru	Aktivní (volitelný pro recirkulační verzi, výměna každých 20 měsíců)
Režim odtahu	Venkovní (potrubí Ø150 mm) nebo recirkulace (s uhlíkovým kitem)
Odhadovaná hmotnost	~15 kg
Maximální hlučnost	~65 dB (odhad)
Maximální průtok vzduchu	~600 m³/h (odhad)
Bezpečnost	Automatické vypnutí při přehřátí, doporučen dvoupólový jistič
Instalace	Na stěnu nebo strop, minimální vzdálenost 65 cm (plyn) nebo 55 cm (elektřina)
Záruka	2 roky

Často kladené otázky - IHP9.5FCMIX INDESIT

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 65 cm pro plynový sporák a 55 cm pro elektrický sporák. Pokud instalační návod varné desky uvádí větší vzdálenost, dodržujte ji.

Jak čistit tukový filtr?

Čistěte tukový filtr alespoň jednou měsíčně. Můžete jej umýt ručně jemným čisticím prostředkem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Mírná změna barvy je normální a neovlivňuje výkon.

Kdy vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit přibližně každých 20 měsíců. Nelze jej prát ani regenerovat. Výměna je nutná pro zachování účinnosti proti pachům.

Jak vyměnit žárovku?

Odpojte digestoř, vyjměte tukové filtry, poté páčidlem s malým plochým šroubovákem odstraňte kryt žárovky. Vyměňte za stejnou žárovku (halogen 25 W patice G9 nebo LED podle modelu). Ujistěte se, že je žárovka studená, než se jí dotknete.

Co dělat, když digestoř nefunguje?

Nejprve zkontrolujte, zda nedošlo k výpadku proudu a zda je zvolena rychlost. Ujistěte se, že jistič nevypadl. Pokud problém přetrvává, odpojte spotřebič na 5 sekund a poté jej znovu připojte. Pokud potíže trvají, kontaktujte servis.

Mohu používat digestoř bez tukového filtru?

Ne, nikdy nepoužívejte digestoř bez správně namontovaného tukového filtru. Mohlo by dojít k poškození motoru a vzniku rizika požáru. Filtr je nezbytný pro zachycování tukových částic.

Lze digestoř nainstalovat v recirkulačním režimu?

Ano, digestoř lze použít v recirkulační verzi se sadou aktivních uhlíkových filtrů (zakoupeno samostatně). Pro přestavbu postupujte podle pokynů v návodu. Potrubí odtahu pak není nutné.

Jak nastavit rychlosti?

Používejte tlačítka: T1 (reset/vypnutí), T2 (rychlost 1), T3 (rychlost 2), T4 (rychlost 3). Rychlost 3 se doporučuje pro silné pachy nebo páry. Stisknutím T1 vypnete digestoř za provozu.

Jaká jsou rizika při flambování pod digestoří?

Je přísně zakázáno flambovat pokrmy pod digestoří. Otevřený plamen může poškodit filtry a způsobit požár. Vždy dohlížejte na vaření, zejména při smažení.

Jak udržovat vnější povrchy?

Čistěte vnější i vnitřní povrchy hadříkem namočeným v teplé vodě s neutrálním tekutým čisticím prostředkem. Vyhněte se abrazivním nebo korozivním přípravkům. U nerezové oceli sušte ve směru saténového povrchu. Čistěte alespoň jednou měsíčně.

NÁVOD K OBSLUZE IHP9.5FCMIX INDESIT

Pokyny pro použití ODSAVAC

Obsah

Pokyny pro použití,2

Upozornéni,23

Servisni sluzba,30

Instalace,71

Ovladaci prvky zařizení PYRAMID,72

Udrzbaapece,73

Poruchy a zpusob jejich odstraneni,74

SK

Slovensky

Návod na použitie

KAPUCNA

Obsah

Návod na použitie,3

Upozomenia:,24

Servisná sluzba,30

Instalacia,75

Ovladacie privky zariadenia PYRAMID,76

Udrzba a starostlivost,77

!Je duležité, aby BYL tento námov uschována aby mohl BYT kdykoli k dispozici za učelem konzultace. V pripadě prodeje, postoupení jiné osobě nebo stěhováni se ujistěte, ŽE zústane spolu s výrobkem.

! Pozorné si prečtěte uvedené pokyny: Obsahuji duležité informace o instalaci, použitá a bezpečnosti.

!Neprovádejte změny elektrického nebo mechanického charakteru na samotné výrobku ani na vypoustěcím potrubí.

Všeobecné bezpečnostní poukyny

• Minimálni vzdálenost mezi opěrnou plochou varnych námob na varnéma zařizení a nejnižší Častí kuchyneyského odsavače nesmí byt meně než:

65 cm, když je odsavač nainstalován nad plynovou varnou deskskou;
55 cm, když je odsavač nainstalován nad elektrickou varnou deskskou.

Když je v námodu pro instalaci plynové varné desky uvedena vyšsí vzdálenost, je třeba ji zohlednit.

• Odsavač je vybaven upevnovacími kotvami vchodnými pro větsinu stěn/stropů.
  V kaźdem prípadě je však třeba se obrátit na kvalifikovaného technika, abyste se ujistili o vhodnosti materialú s ohledem na druh stěny/stropu, ktera/y musí být dostatečné mohutné/y, aby udržel/a hmotnost odsavače.

• Upozorněni! Nepřipojujte zařízení k elektrické sítì, dokud instalace není uplně dokoněna.

• Před jakýmkoli úkonem Čištěné nebo udržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové Jednotky.

• Při všech operácích instalace a údržby použijte pracovní rukavice.
• Zařízení není určeno pro použití detymi ani osobami s omezenými fyzickými, senzorickými nebo mentalnímì schopnostmi nebo osobami s chybějícímì zkušenostmi a znalostmi,Pokud nejsou pod dohledem nebo nejsou školeny ohledné používání zařízení jinou osobou odpovědnou za jejich bezpečnost.
• Děti musí BYt kontrolovány, aby si nehrály se zařizením.
• Nikdy nepoužívejte výrobek bez namontovaného protitukového filtru!
• Odsavač nesmí byt NIKDY používán jako opěrná plocha, není-li to výslovné uvedeno.
• Pri společném použití kuchyneyského odsavače s jinými zařizeními pro spalováni plynu nebo jin'ych paliv v jederť místnosti musí odsavač disponovat dostatečnou ventilaci.
• Odsávaný vzduch nesmí byt ovdáděn do potrubí, které se používá pro ovdádění spalin ze zařizení spalujících plyn nebo jiná paliva.
• Dodržujte všechny predpisy vztahujíci se na vypoustěné vzduchu.

• Je prísně zakázáno vařit jídla na volné plameni pod odsavačem; použití volného plamene je škodlivé pro filtry a můze způsobit vznik požáru, a proto je třeba se mu Jednoznačné vyhnout.

• Doporučuje se udržovat pod neustálou kontrlou jídla pripravovaná smažením, aby se zabránilo vznícení prěhřátého oleje.

• Ohledné technických a bezpečnostních opatřeni, ktera je třeba príjmout pro odvádení kouře, je třeba prísně dopržovat nařizení kompetentních místicancích organů.
  Vyrobek je tbreba pravidelné cistit, jihad kzevnitr, jihad zvenci (Cisteni je tbreba provadet NEJMENE JEDNOU MESICNE a v kazdém pripadje je tbrebadodrzovat obsah pokynu pro udrzbu, uvedenych v toto navodu).
• Nedodržení toknú pro Čištěné odsavače a pro vyměnu a Čištěné filtrů preydastavuje riziko vzniku požáru.
• Nepoužívejte ani nenechávejte odsavač bez správně namontovaných Žárovek kvúli možnému nebezpećí zásahu elektrickým proudem.
• Nebude nesena Žádná odpovědnost za prípadné poruchy, škody nebo požáry způsoběné na zařízení následkem nedodržení tokynů uvedenyích v tomto námovodu.
• Upozorněni! Pri použití pristupnych Časti se zařizeními pro ohřev může dojít k jejich ohřátá na velmi vysokou teplotu.

SK

Upozornenia:

65 cm, ked' je odsávač nainštalovaný nad plynovou varnou doskou;
55 cm, ked' je odsávač nainštalovaný nad elektrickou varnou doskou;

! Nikdy se neobracejte na neautorizované techníky.

Uvedite:

Druh poruchy;
Model zařízení (Mod.);
Vyrobnić císló (S/N).

Tyto informace se nacházejí na štítku s jmenovitými udaji, umistěnéma zařizení.

SK

Servisné služba

!Vzdy poziadato pomoc opravnenych.

Uvedite:

Typ anomalie;
- model zariadenia (Mod.)
- vyrobné císló (S/N)

Ohledné správné instalace vyrobku si prohlédněte obrázky, které jsou k dispozici na prvních straních tohoto námodu. Instalace musí být provedena kvalifikovaným personálem.

Elektrické zapojení

Napájeci napěti musí odpovídat napěti uvedenému na štítku s technickými parametry, který se nachází uvnitř odsváče. Je-li vybaven zástrčkou, prípoje odsváč k zásuvce odpovídají platnám normám, ktera se nachází v prístupné prostoru. Když odsváč není vybaven zástrčkou (prímě prípojení do elektrické sítě) nebo když je zástrčka umistěna v nepřistupné prostoru, naintalujte dvouvólový vypínač vyhovujíci normám, který zajasti kompletní odpojení odsváče od elektrické sítě v podmínkách III. tříd y prerětí, v souladu s pravidly pro instalaci.

Upozorneni! Pokazdé zkontrolujte jestě prěd opětovnám prípojením obvodu odsavače k napájecí sítí, zda byl napájecí kabel namontován správně, oveřte jeho správnou funkčnost.

Vypoustění vzduchu (pro odsávací verze)

Pripojte odsavač k vypoustěcím trabkám a otvorům ve stěné se stejným prùměrem, jaký má vystupné otvor pro vypoustěné vzduchu na odsavači (spojovác příruba). Použití vypoustěcích trubek a otvorů ve stěné s menším prùměrem bude mít za následekPokles vykonnosti odsávání a vyrazný nárůst hlučnosti.

V takovém prípadě odmitáme jakoukoli souvisejíci odpovednost.

! Použijte co nejkratsí mozné potrubí.
! Použijte potrubí s co nejmensím moznám počtem kolen.
! Vyhněte se drastickým zmenám pruřezu potrubí.
! Použijte potrubí s co nejhladším vinitřkem.
! Materiaíl potrubí musí vyhovovat platným normám.
! Nepřipojujte odsavač do potrubí pro odvádení kouře vznikajiciho pri spalování (kotle, krby, kamna apod.).
! Pri vypoustění odvádeného vduchu dodržujte nařízení kompetentních mistroh organú. Dále platí, ze vypoustěný vduch nesmí byt odstrańován prostřednictvím otvoru ve stěné s vyjimkou pripadu, kdy se jegná o otvor určeny speziálné pro tento učel.
! Vybavte danou mistrnost otvory pro pristup vzduchu, aby se zabránilo vzniku podtlaku v tétó mistrnosti (který nesmí prěkročit 0,04 mbar).
!Firma odmitá jakoukoli opovědnost v prípadě nedodržení těchto pokynú.

Filtračné nebo Odsávací?

! Váš odsavač je pripraven k použítí v odsávací verzi.

Pro jeho použití ve filtracné verzi je třeba provést instalaci príslušné SADY PRÍSLUŠENSTVI.

Poznamka: Je-li pridavný filtracné systém s aktivním uhlim dodán spolu se zařizením, mohl by již bít nainstalován na odsavači.

Informace pro proměnu odsavače z odsávací verze na filtracné verzi jsou uvedeny v tomto námovu (viz „Filtracné verze").

Odsávací verze

Odsavač Čistí vzduch a vypoustí jej do vnějsího prostředí prostřednictvím vypoustěciho potrubi (s průměrem 150 mm) pripevněného ke spojovaci prírubě odsavace. Průměr vypoustěciho potrubi musí opodvidat průměru spojovacího kruhu.

Upozorneni! Odvadecí trabka není soucásti zařizení a je tbreba ji zakoupit.

Vodorovna cást trabky musí být mírně nakloněna směrem nahoru (přibližné 10°), aby mohma snadnéji prepravovat vzduch směrem ven. Když je odsavač vybaven uhlikovymi filtry, je třeba je odmontovat.

Filtračni verze

Odsavač Čistí vžduch a očišěný jej vpoustí zpět do místnosti. Pro použití odsavačé v těto verzi je třeba naintalovat prídavný filtracné systém s aktivním uhlím.

Pro tuto verzi je potbrebny vychylovač vzduchu, redukce a filtr/y s aktivním uhím. Horní trabka musí mit poděné otvory pro odvádeví vzduchu, nacházejíci se v horní Časti.

Technické parametry

Model	Výška (cm)	Širka (cm)	Hloubka (cm)	Ø vypoustěci trubky (cm)
PYRAMID 60 cm	61-82	59,8	50	15/12
PYRAMID 70cm	61-82	69,8	50	15/12
PYRAMID 90cm	61-82	89,9	50	15/12

Označeni modelu	Žárovka (V)	Příkon Žárovky (W)	Celkový prěkton (W)
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K	Halogenová	2 x 25	160
IHP 9.5F C M IX
IHP 9.5 C M IX
IHP 7.5 C M IX

	Vykon	Napěti	Závit	Rozměry
Halogenová 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogenová 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Riziková skupina 1 podle normy EN 62471

CE	Odsavače jsou ve shodě s níze uvedenyím směrniciemi ES: • „Low voltage“ Directive 2006/95/EC (12-12-2006) - Směrnice o nízkém napětí 2006/95/ES (z 12.12.2006) • „EMC“ Directive 2004/108/EC (15-12-2004) - Směrnice o elektromagnetické kompatibilité 2004/108/ES (z 15.12.2004)

• Je soucástí pouze nekterych modelu

Ovladaci privky zařizení PYRAMID

Modely s mechanickým tlacítkovým panelem

IHP 6.5 CM IX - IHP 6.5FCMIX

IHP 6.5FC M K - IHP 9.5FC M IX

T1 Vynulováni motoru

Stisknutim tohoto tlačítka během Činnosti odsavače dojde k jeho prechodu do VYPNUTEHO stavu.

T2 Rychlost 1

Stisknutim tohoto tlacitka odsavač prějde z prědchozího stavu do stavu rychlosti 1.

T3 Rychlost 2

Stisknutim tohoto tlacitka odsavač prějde z prědchozího stavu do stavu rychlosti 2.

T4 Rychlost 3

Stisknutim tohoto tlacitka odsavač prějde z prědchozího stavu do stavu rychlosti 3.

T5 ZAPNUTÍ/VYPNUTÍ osvětlení

Udržba a peče

Upozorneni! Pred jakymi koli ukonem cisteni nebo udrzby odpoje odsavoč od elektrickésite vytaženim zástrčky nebo vypnutim hlavního vypínače bytové Jednotky.

Pred cistelnim

Sejměte ochranné filmy
- Odstrańte necistoty vlhkou houbou a trochouneutralno saponatu
- Otřete vlhkým hadrem
- Osuste jemnám hadrem; v przypadě odsavače z nerezavějí coci postupujte dlePokynu pro satinováni kovu

Pravidné Čistěné

Odsavač je třeba Čistit Často (nejměne ve stejných intervalech, v jakych se provádi Údržba protitukovych filtrů), zevnitř i zvenčí. Při Čistěné používejte hrad navlhčenýneutralními Čisticími prostředky a vlžnouvodou.

Nepoužívejte abrazivní ani korozivní prostředky.

Upozorneni: Nedodrzeni pokynu pro cissteni zaizenia pro vymenu filtru prestdavuje riziko vzniku pozaru. Proto se doporučuje dodžovat uvedené pokyny.

Odmíta se jakákoli odpovědnost za prípadné škody na motoru nebo požáry způsobné nasprávnou udržbou nebo nedodržením vyše uvedenych upozorněni.

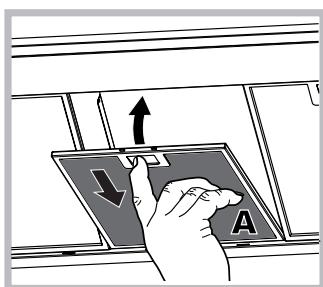

Udrzbabotitukovychfiltru(A)

Protitukovy filtr zachytává
căstice tuku pocházejíci z
vařeni; je třeba jej vyčistit
nejměné Jednou měsícně
neagresivnimi Čisticími
prostředky, manuálné nebo v
myčce námobí, pri nízké
teplotě a pri použítí krátého
cyklu.

Demontáž protitukového filtru

se provádi potáhnutím odepínací rukojeti s pruzinou. Pri mytí protitukóvého filtru v myčce nádobí by mohlo dojít k jeho odbarvení, ale jeho filtračné schopnosti tím nebudou změněny.

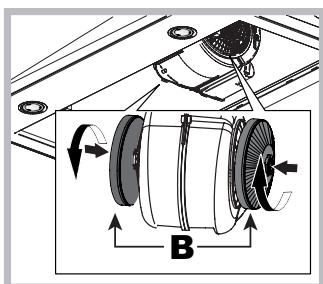

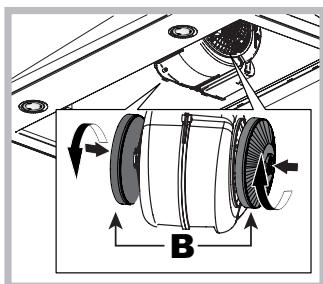

Udrzbua uhlikového filtru (B)

Uhlíkový filtr zachytávanepřijemné zapachypocházejíci z vařeni. Knasycení uhlíkového filtrudochází po vice Či menédlouhém odobí, v závislosti na druhu sporákua pravidelnosti Čištěnì protitukového filtru. Vkaždémprípadě je třeba provést

vymenu napié nejmene kazdé dvacet mésice.

Tento filtr NEMUZE byt podrobován myti ani regeneraci.

Demontáz: Pootočte filtr o 90^ , aby jej bylo možné odepnout z odsávací Jednotky.

Montáz: Zasuñte filtrs aktivínm uhlim do odsávací Jednotky a upevněte jej和他的 pootocením o 90^ .

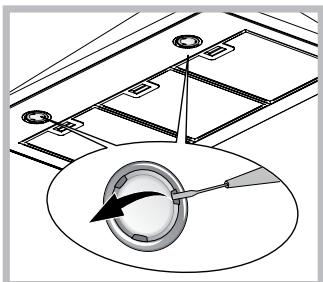

Vymena zarovek

Odpojte zařízení z elektrické sítě a vyjměte protitukové filtry.

Upozornéni! Dříve, než se dotknete Žárovek, se ujistěte,

zejsouvychladle.

1. Vyjměte ochranný kryt po jeho nadzvednuti malym plochým sroubovákem nebo podobným nastrojem.
2. Vyměnte vypálenou zhárovku. Používejte výhradné zhárovky se stejnámí parametry jakovypálené (podrobnějsí informace jsou uvedeny v nasledujícím námodu).
3. Nasad'te zpět ochranny kryt (upevnéni zacvakutím).

Vyměna Žárovek LED *

Odsavač je vybaven systémem osvětlení, založeném na technologii LED. LED zaručuju ve srovnáns klasickými lampami optimálné osvětlení, delsíživotnost a nižsí spotřebu. Ohledné vyměny se obratte na servisné sluzbu.

• Je soucástí pouze nekterych modelu

Napájcí kabel

Když je napajecí kabel poškozen, můze jej vyměnit vyrobce nebo jeho servisné sluzba, aby se zabránilo jakémukoli riziku.

LIKVIDACE

Toto zařizení je označeno v souladu s Evropskou směrnici 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Směrnice o opadních elektrických a elektronických zařizeních - OEEZ). Tim, ze se uživatel ujisti o správné likvidaci tohoto vyrobku, prispívá k predcházeni prípadnym negativné následkům na zhivotné prostředí a na zdraví.

Symbol na vyrobku nebo na prilozené dokumentaci poukazuje na to, ze se s tímto vyrobkem nesmí zacházet como s bežnám domovním opdadem, ale musí se odeslat do vchodné sběrný určené pro recyklaci elektrickych a elektronickych zařizení. Zařizení se musíte zbavit v souladus mistrími predpisy pro likvidaci opdadu. Podrobnějs informace o zacházení s tímto vyrobkem, o跟他 opětovném použitá a recyklaci mužete získat, když se obrátě na príslušné mistrí nú ċrad, sběrnou sluzbu domovniho opdadu nebo obchod, ve kterém jste vyrobek zakoupili.

Poruchy a zpúsob jejich odstranění

Když se zda,Že něco nefunguje, dřive, než se obrátite na Servisni sluzbu, provedte níže uvedené jegnoduché kontroly:

V pripadé, ze odsavač nefunguje:

Zkontrolujte, zda:
- Nedoško k vypadku elektrické energia.
- Je zvolena rychlost.

Když je odsavač v Činnosti, ale není dostatečné vykonny:

Zkontrolujte, zda:

• Je zvolená rychlost motoru dostatečná pro uvolné množství kouře a páry.
• Je kuchyn větráná dostatečné na to, aby umožnóvala prístup vzduchu.
• Neni opotbrebovaný uhlíkový filtr (odsavač ve filtracní verzi).

Když došlo k vypnuti odsavače během bězné cinnosti:

Zkontrolujte, zda:
- Nedoško vypadku elektrické energia.
Nedoško vypnuti omnipolárního zařizení.

V pripadě pripadných poruch Činnosti odpojte dříve, než se obrátě na Servisné službu, zařizení nejménye na dobu 5 sekund od elektrického napájení odpojením zástrčky ze zásuvký elektrické sítě a potě jej znovu pripojte. V pripadě přetrévání poruchy Činnosti se obrátě na servisné službu.

Instalácia

Vypust'anie vzduchu (pre odsavacie verzie)

Pripojte odsávač k vypúšťacím rúrkam a otvorom v stene s rovnáký priemerom, aký má vystupné otvor pre odvod vzduchu na odsávači (spojovacia príruba). Použitie vypúšťacích rúrok a otvorov v stene s mensím priemerom bude mat'za následokPokles vykonu odsávania a vyrazný nárast hlučnosti.

Poznamka: Ak je pridavný filtracný systém s aktivnym uhlim dodaný spolu so zariadením, moze byt' už nainstalovaný na odsávači.

Informação pre premenu odsávaça z odsávacej verzie na filtracnéverziu su uvedené v toto návode (vid „Filtracnéverzia").

Odsávacia verzia

Vodorovná Čast' rúky musi byt mierne naklonená smerom nahor (priblížne 10^ ), aby mohla lahsie prepravovat vzduch smerom von. Ked' je odsávač vybavený uhlikovými filtrami, je potrebné ich odmontovat'.

Filtrácná verzia

LED*	Riziková skupina 1 podla normy EN 62471

CE	Odsávače su v zhode s nižsie uvedenyími smernicami ES: „Low voltage“ Directive 2006/95/EC (12-12-2006) - Sernica o nízkom napátí 2006/95/ES (z 12.12.2006) „EMC“ Directive 2004/108/EC (15-12-2004) - Smernica o elektromagnetickej kompatibilite 2004/108/ES (z 15.12.2004)

Ovladacie privky zariadenia PYRAMID

Udržba a starostlivost'

Demontáž protitukového filtra

Udrzbua uhlikového filtra (B)

Odsávač má nainstalované LED osvetlenie. LED zaručuju v porovnaní s klasickými lampami optimálne osvetlenie, dlhšiuŽivotnost a nizšiu spotrebu. Ohladne výmeny sa obratte na servisné sluzbu.

Napájací kabel

Ked' je napajací kabel poškodený, moze ho vymenit' vyrobca alebo jeho servisná sluzba, aby sa zabránilo akémukol'vek riziku.

LIKVIDÁCIA

Nedoško k výpadku elektrickej energia.
- Je zvolená rychlost.

Ked' je odsávač v Činnosti, ale nie je dostatočne vykonny:

Skontrolujte, ci:
