Typ produktu	Kuchynský digestor
Značka	Indesit
Model	IHP9.5FCMIX
Výška	61-82 cm
Šírka	89,9 cm
Hĺbka	50 cm
Priemer výfukového potrubia	150 mm (redukovateľné na 120 mm)
Celkový príkon	160 W
Napätie	230 V
Osvetlenie	2 halogénové žiarovky 25 W (pätica G9) alebo LED podľa modelu
Počet rýchlostí	3 (T1 reset, T2 rýchlosť 1, T3 rýchlosť 2, T4 rýchlosť 3)
Typ ovládania	Mechanické (tlačidlá)
Typ tukového filtra	Kovový, umývateľný
Typ uhlíkového filtra	Aktívny (voliteľný pre recirkulačnú verziu, výmena každých 20 mesiacov)
Spôsob odvodu	Vonkajší (potrubie Ø150 mm) alebo recirkulácia (s uhlíkovým kitom)
Odhadovaná hmotnosť	~15 kg
Maximálna hladina hluku	~65 dB (odhad)
Maximálny prietok vzduchu	~600 m³/h (odhad)
Bezpečnosť	Automatické vypnutie pri prehriatí, odporúča sa dvojpólový istič
Inštalácia	Nástenná alebo stropná, minimálna vzdialenosť 65 cm (plyn) alebo 55 cm (elektrický)
Záruka	2 roky

Často kladené otázky - IHP9.5FCMIX INDESIT

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Minimálna vzdialenosť je 65 cm pre plynový sporák a 55 cm pre elektrický sporák. Ak návod na inštaláciu varnej dosky uvádza väčšiu vzdialenosť, dodržte ju.

Ako čistiť tukový filter?

Tukový filter čistite aspoň raz za mesiac. Môžete ho umyť ručne jemným čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a krátkom cykle. Mierna zmena farby je normálna a neovplyvňuje výkon.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter sa musí vymeniť približne každých 20 mesiacov. Nedá sa umyť ani regenerovať. Výmena je potrebná na udržanie účinnosti proti zápachom.

Ako vymeniť žiarovku?

Odpojte digestor, vyberte tukové filtre, potom pomocou malého plochého skrutkovača vypáčte kryt žiarovky. Vymeňte za identickú žiarovku (halogénová 25 W s pätícou G9 alebo LED podľa modelu). Uistite sa, že je žiarovka studená, kým sa jej dotknete.

Čo robiť, ak digestor nefunguje?

Najskôr skontrolujte, či nedošlo k výpadku prúdu a či bola zvolená rýchlosť. Uistite sa, že istič nevypol. Ak problém pretrváva, odpojte spotrebič na 5 sekúnd a znova ho zapojte. Ak porucha pokračuje, kontaktujte zákaznícky servis.

Môžem používať digestor bez tukového filtra?

Nie, nikdy nepoužívajte digestor bez správne namontovaného tukového filtra. Mohlo by to poškodiť motor a spôsobiť riziko požiaru. Filter je nevyhnutný na zachytenie mastnoty.

Môže byť digestor nainštalovaný v recirkulačnom režime?

Áno, digestor je možné používať v recirkulačnej verzii so súpravou aktívnych uhlíkových filtrov (zakúpené samostatne). Pri prestavbe postupujte podľa pokynov v návode. Odťahové potrubie potom nie je potrebné.

Ako nastaviť rýchlosti?

Použite tlačidlá: T1 (reset/vypnutie), T2 (rýchlosť 1), T3 (rýchlosť 2), T4 (rýchlosť 3). Rýchlosť 3 sa odporúča pri silných zápachoch alebo parách. Stlačením T1 vypnete digestor počas prevádzky.

Aké sú riziká pri flambovaní pod digestorom?

Je prísne zakázané flambovať jedlo pod digestorom. Otvorené plamene môžu poškodiť filtre a spôsobiť požiar. Vždy dohliadajte na varenie, najmä pri vyprážaní.

Ako udržiavať vonkajšie povrchy?

Vonku aj vnútri čistite handričkou namočenou v teplej vode a neutrálnom tekutom čistiacom prostriedku. Vyhnite sa abrazívnym alebo korozívnym prípravkom. Pre nehrdzavejúcu oceľ sušte v smere saténovej úpravy. Čistite aspoň raz za mesiac.

NÁVOD NA OBSLUHU IHP9.5FCMIX INDESIT

Poruchy a spôsob ich odstránenia,78

Ka3aKawa

! Je dôležité tento námod uschovat', kvôli prípadnému neskörsiemu nahliadnutiu. V prípade predaja alebo darovania zariadenia alebo pri stáhovaní musí námod dostat' pri vyrobku.

! Pozorne si prečitajte uvedené pokyny: Sú zdrojom dôležitych informáci, týkajúcich sa inštalácie, použitia a bezpečnosti.

! Nevykonávajte zmeny elektrického alebo mechanického charakteru na samotnom vyrobku, ani na vypúst'acom potrubí.

Základné bezpečnostné pokyny

• Minimána vzdialenost medzi opornou plochou varnych nadob na varnom zariadení a majnižšou Častou kuchynského odsávača nesmie bytmenšia ako:

Ked' je v návode na instaláciu plynovej varnej dosky uvedenávacšia vzdialenost', je potrebné ju zohl'adnit.

• Odsávač je vybavený upevnovacími kotvami vchodnými pre vácšinu stien/stropov.
  V každom pripade je však potrebné sa obrát' na kvalifikovaného technika kvôli uisteniu sa o vchodnosti materialov, s ohl'adom na druh steny/stropu, ktorá/ý musí byt'dostatočne mohutná/ý, aby udržala/udržal hmotnost' odsávača.
• Upozornenie! Nepripájajte zariadenie do elektricnej siete skôr, ako bude instalación úplne dokončença.
• Pred akýmkol'vek úkonom Čistenia alebo Údržby odpojte odsávač od elektrickej siete vytnutím zástrčky alebo vypnutím hlavného vypínača bytovej Jednotky.
• Pri instaláci a udržbe používajte pracovné rukavice.

Zariadenie nesmú používat deti alebo osoby so zniženými fyzickými, zmyslovými alebo duševnými schopnostám i osoby bez skúseností a znalosti, ak nie su pod dohl'adom osoby zodpovednej za ich bezpečnost', alebo ak nie su touto osobou poučeni ohl'adne použitia zariadenia.
- Deti by Mali byt' neustále pod dohl'adom, aby bolo zabezpečné, ze sa so zariadením nahrajú.
- Nikdy nepoužívajte výrobok bez namontovaného protitukóhéo filtrá!
- Odsávač nesmie byt' NIKDY používaný ako oporny plocha, ak to nie je vyslovne uvedené.
Pri spolocnom pouzití kuchynského odsávača s inými zariadeniami na spa'ovanie plynu alebo in'ych palív v jegnej miestnosti, musí byt'daná miestnost'dostatočne vetraná.
Pri spolocnom pouzitikuchynského odsávača s inymi zariadeniami pre spalovanie plynu alebo inych palív v jedernej miestnosti, musi odsávač disponovat dostatočnou ventiláciou.
- Dodržujte všetky predpisy vzt'ahujuce sa na vypúš'tanie vzduchu.
- Je prisne zakázané varit{jedla na otvorenom plameni pod odsávačom; otvorený plamenj pre filtré škodlivý, može spôsobit požiar, a preto je Jednoznačne potrebné vyhnút sa takému typu varenia.
- Odporuča sa udžiavat' pod neustálou kontrlou jeglá pripravované prazením, aby sa zabránilo vznieteniu prehriateho oleja.

• Ohladom technickych a bezpečnostnych opatrení, ktoré je potrebné prijat pre odvádzanie dymu, je potrebné prisné dodržiavat nariadenia kompetentnych miestnych organov.
• Vyrobok je potrebné pravidelne Čistit, jednak zvnútra, jednak zvonku (Čistenie je potrebné vykonávat' NAJMENEJ RAZ MESAČNE a v každom pripadje potrebné dodržiavat' pokyny preúdržbu, uvedené v tomto námode).
• Nedodržanie pokynov na Čistenie zariadenia a výmenu filtrov predstavujeriziko požiaru.
• Nepoužívajte, ani nenechávajte odsávač bez správné namontovanych Žiaroviek kvôli možnému nebezpečenstvu zásahu elektrickým prúdom.
  Vyrobca neponesie ziadnu zodpovednost za priadné poruchy, skody alebo požiar spôsobeny na zariadení následkom nedodrzaniaPokynov uvedenych v toto návode.
• Upozornenie! Pri použití pristupnych Častí spolu so zariadeniami na ohrev moźte dōjst' k ohriatiu týchto Častí na vel'mi vysokú teplotu.

KZ

EckepTyIeP:

!Булн hyckayltbI KeiH kapay ywiH caKtan KoibHy3. KypblfhybI caTkaH, TacbImaIdaFah HeMece baca Jepre XblJbITKaH Ke3de, Hcykayltk OHIMMeH 6ipre 6oIaTbIHbHa Ke3 JeTKi3iHi3.

! Hucaynapbl MyKnyT Okbln sbIfbHbI3 - OnapdbH, iwiHne opHaTyfa, naJaHaHybifa XaHe Kayinci3dkke KaTbICTbl MaHb3dbl aKnapat 6oNaDbI.

Tieto informácie su uvedené na štítku s technickými udajmi, nachadzajúcom sa na zariadení a/alebo na obale.

KZ

Komek

！PyKcTbI JOKaJaAMHbIh KbI3MeTIH eLkaJaaH Ka6blJaMaHaB13.

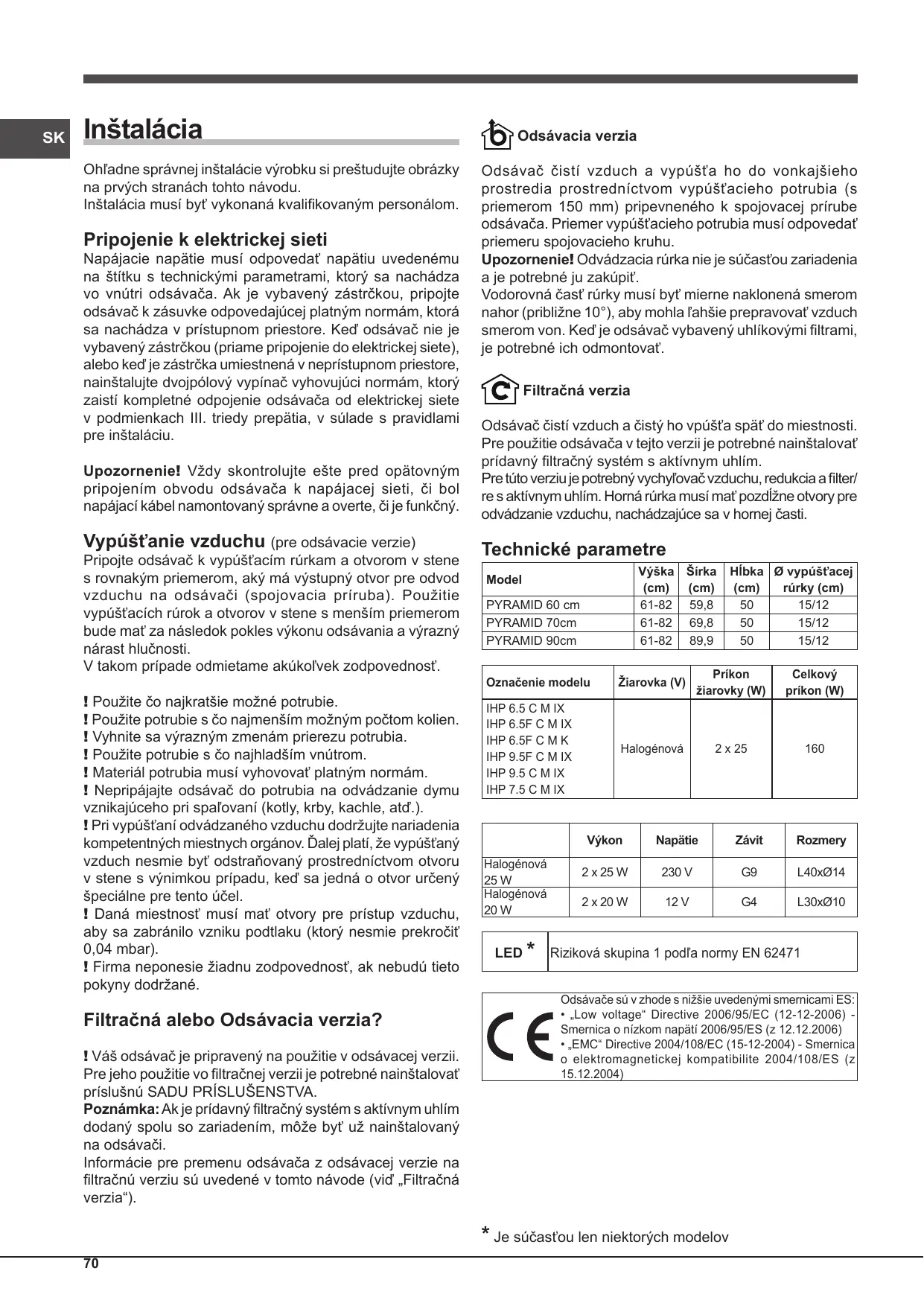

Ohladne správnej instalacie vyrobku si prešudujte obrázky na prych stranach tohto námodu.

Instalácia musí byt' vykonaná kvalifikovaným personalom.

Pripojenie k elektrickej sieti

Napájacie napatie musí odpovedat napatiu uvedenému na štītku s technickými parametrami, ktorý sa nachadza vo vnútri odsávača. Ak je vybavený zástrčkou, pripojte odsávač k zásuvke odpovedajúcej platnám normám, ktorá sa nachadza v pristupnom priestore. Ked' odsávač nie je vybavený zástrčkou (priame pripojenie do elektrickej siete), alebo ked' je zástrčka umiestnéva v nepristupnom priestore, nainstalujte dvojpołovy vypínač vyhovujúci normám, ktorý zaisti kompletné odpojenie odsávača od elektrickej siete v podmienkach III. triedy prepátia, v sulade s pravidlami pre instáláciu.

Upozornenie! Vždy skontrolujte este pred opatovnám pripojením obvodu odsávača k napajacej sieti, Či bol napajaci kabel namontovaný správné a overte, Či je funkčné.

V takom pripade odmietame akukol'vek zodpovednost'.

!Pouzite co najkratsie mozné potrubie.
!Použite potrubie s co najmensím možnám počtom kolien.
! Vyhnite sa vyraznám zmenám prierezu potrubia.
! Použite potrubie s co najhladšim vnútrom.
! Materiaíl potrubia musí vyhovovat' platnám normám.
! Nepripajaje odsávač do potrubia na odvadzanie dymu vznikajúceho pri spałovani (kotly, krby, kachle, atd.).
! Pri vypust'an odvadzanedho vzduchu dopržujte nariadenia kompetentnych miestnch organov. Dalej platí, ze vypustany vzduch nesmie byt odstrañovaný prostrednictvom otvoru v stene s vynimkou pripadu, ked sa jeder o otvor urceny spezialne pre tento učel.
! Daná miestnost' musí mat' otvory pre pristup vzduchu, aby sa zabránilo vzniku podtlaku (ktorý nesmie prekročit 0,04 mbar).
! Firma neponesie Žiadnu zodpovednost, ak nebudú tietoPokyny dodržané.

Filtráčná alebo Odsávacia verzzia?

! Váš odsávač je pripravený na použitie v odsávacej verzii. Pre jeho použitie vo filtracnej verzii je potrebné nainstalovat príslušné SADU PRÍSLUŠENSTVA.

Odsávač Čistí vzduch a vypúst'ha ho do vonkajšieho prostredia prostrednictvom vypúst'acieho potrubia (s priemerom 150 mm) pripevného k spojovacej prírube odsávaça. Priemer vypúst'acieho potrubia musi odpovedat priemeru spojovacieho kruhu.

Upozornenie! Odvádzacia rúrka nie je sučast'ou zariadenia a je potrebné ju zakúpit'.

Odsávac Čistí vzduch a Čistý ho vpúst'a spát do miestnosti.
Pre použitie odsávacá v tejto verzii je potrebné nainštalovat
prídavný filtracné systém s aktivnym uhlím.

Pre túo verziu je potrebný vychylovač vzduchu, redukcia a filter/ re saktívnym uhlim. Horná rúrka musí mat' pozdlžne otvory pre odvádzanie vzduchu, nachádžajúce sa v hornej Časti.

Technické paramètre

Model	Výška (cm)	Širka (cm)	Híbka (cm)	Ø vypúšťacej rúkty (cm)
PYRAMID 60 cm	61-82	59,8	50	15/12
PYRAMID 70cm	61-82	69,8	50	15/12
PYRAMID 90cm	61-82	89,9	50	15/12

Oznacenie modelu	Žiarovka (V)	Prikon Žiarovky (W)	Celkový príkon (W)
IHP 6.5 CM IX
IHP 6.5F CM IX
IHP 6.5F CM K
IHP 9.5F CM IX	Halogénová	2 x 25	160
IHP 9.5 CM IX
IHP 7.5 CM IX

	Výkon	Napătie	Závit	Rozmery
Halogénová 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogénová 20 W	2 x 20 W	12 V	G4	L30xØ10

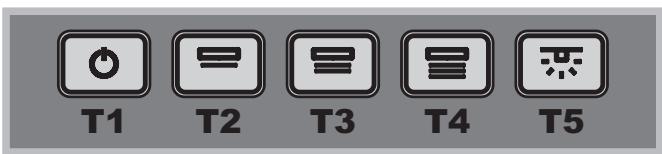

Modely s mechanickým tlačidlovým panelom

IHP 6.5 CM IX - IHP 6.5FCMIX

IHP 6.5FC M K - IHP 9.5FC M IX

IHP 9.5 CM IX - IHP 7.5 CM IX

T1 Vynulovanie motora

Po stlaceni tohto tlacidla poças cinnosti sa odsavač VYPNE.

T2 Rychlost'1

Po stlačeni tohto tlacidla odsávač prejde z predchádzajúceho stavu do stavu rychlosti 1.

T3 Rychlost'2

Po stlacení toto tlacidla odsávač prejde z predchádzajúceho stavu do stavu rychlosti 2.

T4 Rychlost'3

Po stlacení toto tlacidla odsávač prejde z predchádzajúceho stavu do stavu rychlosti 3.

T5 ZAPNUTIE/VYPNUTIE osvetlenia

Upozornenie! Pred akýmkol'vek úkonom Čistenia alebo udrzby odpojte odsávač od elektrickej siete vytiahnutim zástrčky alebo vypnutím hlavného vypínača bytovej jegnotky.

Pred Čistenín

• Strhnite ochranné filmy
• Odstránte nečistoty vlhkou špongiou a trochouneutralneho saponátu
  Otrite vlhkou handrou
• Osustejemnou handrou; v pripeodsávača z nehrdzavejúcej ocele postupujte podlaPokynov pre satinovanie kovu

Pravidné Čistenie

Odsávač je potrebné Čiustě Často (najmenej v rovnákych intervaloch, v akých sa vykonáva Údržba protitukovych过滤), zvnútra i zvonku. Pri Čistení používajte handru navlhčenu neutrálnymi Čistiacimi prostriedkami a vlžnouvodou.

Nepoužívajte abrazívné ani korozívné prostriedky.

Upozornenie: Nedodržanie noriem na Čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavat' uvedenéPokyny. Odmieta sa akákol'vek zodpovednost' za pripadné škody na motore, požiare vyvolané nesprávnou Údržbou alebo nedodržaním vyšsie uvedenych upozorneni.

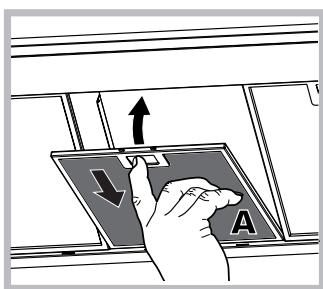

Udrzbaba protitukovych filtrov (A)

Protitukovy filter zachytáva
častice tuku, vznikajúce pri
varení; je potrebné ho vyčistit
najmenej raz mesačne
neagresívnymi Čistiacimi
prostriedkami, manuálne
alebo v umývačke riadu, pri
nizkej teploe a pri použití
krátkeho cyklu.

sa vykonáva potiahnutím odopínacej rukováte s pruzinou. Pri umyvaní protitukového filtra v umyvačke riadu by mohlo dôjt k jeho odfarbeniu, ale jeho filtračné schopnosti tám nebudú zmenené.

Uhlíkový filter zachytávaneprijemné zapachyPOCHázajúce z varenia.Knasyteniu uhíkového filtradochákda po určitej dobe,vzávislosti na druhu sporákaapravidelnosti Čisteniaprotitukóhéo filtra.Vkaždomprípade je potrebné vymenitnapl'najmenej kaźdé

dvadsat mesiace.

Tento filter sa NEMOZE umyvat' ani regenerovat'.

Demontáž: Pootočte filter o 90^ , aby ho bolo mozné odopnúť z odsávacej jegnotky.

Montáz: Zasuñte filter s aktívnym uhlim do odsávacej Jednotky a upevnite ho jeho pootočením o 90^ .

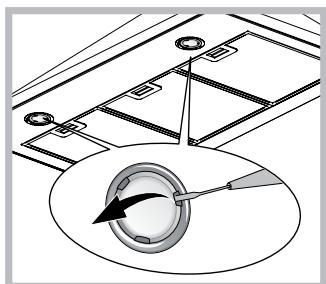

Výmenažiaroviek

Odpojte zariadenie z elektricnej siete a vyberte protitukové filtrne.

Upozornenie! Skór ako sa dotknete Žiaroviek sa uistite, ze su vychladnute.

1. Vyberte ochranny kryt po jeho nadvihnuti malym plochym skrutkovačom alebo podobným nastrojom.

1. Vymeinte poškodenú Žiarovku. Používajte výhradne Žiarovky s rovnakymi parametrami akovypálené (podrobnejsie

informáce su uvedené v nesledujúcom návode).

VýmenažiaroviekLED\*

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Smernica o oppadovych elektrických a elektronických zariadieniach - OEEZ). Tým,Že sa užívatel' uistí o správnéj likvidáci tohto vyrobku, prispieva k predchádzaniu prípadnám negativnym následkom naživotnom prostredí a na zdraví.

Symbol na vyrobku alebo na prilożenej dokumentáci poukazuje na to, ze sa s tymto vyrobkom nesmie zaobchádzať ako s beznám domovým odpadom, ale je potrebné ho doručit do vhodnej zberne, určenej pre recykláciu elektrických a elektronickích zariadení. Zariadenia sa musité zbavit v sulade s miestnymi predpismi pre likvidáciu odpadu. Podrobnejšie informácie o zaobchádžani tymto vyrobkom, o jeho opatovnom použiti a recyklácii možete ziskat, kěd sa obrátte na prislužné miestny urad, zbernú sulžbu domového odpadu alebo obchod, v ktorom ste vyrobok zakúpili.

Poruchy a spôsob ich odstránenia

Ked'nieco nefunguje, skorako sa obratite na Servisnú sluzbu, vykonajte nizsie uvedenejednoduchekontroly:

V pripeade, ak odsávač nefunguje:

Skontrolujte, ci:

• Je zvolená dostatočná rychlost motora na uvolné množstvo dymu a pary.
• Je kuchyña vetraná dostatočne na to, aby umožřovala prístup vzduchu.

• Nie je opotrebovaný uhlíkový filter (odsávač vo filtracnej verzii).

• Je sučast'u len niektorych modelov

Ak doslo k vypnutiu odsávača počas bežnej Činnosti:

Skontrolujte, ci:

Nedoško k výpadku elektricnej energia.
- Nedoško vypnutiu omnipolarneho zariadenia.

V prípade poruchy Činnosti skör, aka sa obrátite na Servisné službu, odpojte zariadenie najmenej na dobu 5 sekünd od elektrického napájania obrpojením zástrčky zo zásuvky elektrickej siete, a potom ho znovu pripojte. V prípade pretrévania poruchy Činnosti sa obratóte na servisné službu.
