Tipo de producto	Campana extractora
Marca	Indesit
Modelo	IHP9.5FCMIX
Altura	61-82 cm
Ancho	89,9 cm
Profundidad	50 cm
Diámetro del conducto de salida	150 mm (reducible a 120 mm)
Potencia total absorbida	160 W
Tensión	230 V
Iluminación	2 bombillas halógenas 25 W (casquillo G9) o LED según modelo
Número de velocidades	3 (T1 reinicio, T2 velocidad 1, T3 velocidad 2, T4 velocidad 3)
Tipo de control	Mecánico (botones pulsadores)
Tipo de filtro de grasa	Metálico lavable
Tipo de filtro de carbón	Activo (opcional para versión recirculación, reemplazo cada 20 meses)
Modo de extracción	Exterior (conducto Ø150 mm) o recirculación (con kit de carbón)
Peso estimado	~15 kg
Nivel sonoro máximo	~65 dB (estimación)
Caudal de aire máximo	~600 m³/h (estimación)
Seguridad	Parada automática en caso de sobrecalentamiento, disyuntor bipolar recomendado
Instalación	De pared o techo, distancia mínima 65 cm (gas) o 55 cm (eléctrica)
Garantía	2 años

Preguntas frecuentes - IHP9.5FCMIX INDESIT

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 65 cm para una cocina de gas y de 55 cm para una cocina eléctrica. Si el manual de instalación de la placa de cocción indica una distancia mayor, respétela.

¿Cómo limpiar el filtro de grasa?

Limpie el filtro antigrasa al menos una vez al mes. Puede lavarlo a mano con un detergente no agresivo o en el lavavajillas a baja temperatura y ciclo corto. Un ligero cambio de color es normal y no afecta el rendimiento.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse aproximadamente cada 20 meses. No se puede lavar ni regenerar. El reemplazo es necesario para mantener la eficacia contra los olores.

¿Cómo reemplazar una bombilla?

Desconecte la campana, retire los filtros antigrasa, luego haga palanca con un destornillador pequeño de punta plana para quitar la cubierta de la bombilla. Reemplácela por una bombilla idéntica (halógena 25 W casquillo G9 o LED según el modelo). Asegúrese de que la bombilla esté fría antes de tocarla.

¿Qué hacer si la campana no funciona?

Primero verifique que no haya un corte de energía y que se haya seleccionado una velocidad. Asegúrese de que el disyuntor no se haya disparado. Si el problema persiste, desconecte el aparato durante 5 segundos y vuelva a conectarlo. Si la anomalía continúa, contacte al servicio de asistencia.

¿Puedo usar la campana sin filtro de grasa?

No, nunca use la campana sin el filtro antigrasa correctamente montado. Esto puede dañar el motor y crear un riesgo de incendio. El filtro es esencial para retener las partículas de grasa.

¿Se puede instalar la campana en modo recirculación?

Sí, la campana se puede utilizar en versión recirculación con un kit de filtros de carbón activo (comprado por separado). Siga las instrucciones del manual para la transformación. El conducto de salida no es necesario entonces.

¿Cómo ajustar las velocidades?

Use los botones: T1 (reinicio/parada), T2 (velocidad 1), T3 (velocidad 2), T4 (velocidad 3). La velocidad 3 se recomienda para olores o vapores fuertes. Presione T1 para apagar la campana mientras está en funcionamiento.

¿Cuáles son los riesgos en caso de cocción flameada debajo de la campana?

Está estrictamente prohibido cocinar alimentos flameados debajo de la campana. Las llamas libres pueden dañar los filtros y provocar un incendio. Supervise siempre la cocción, especialmente al freír.

¿Cómo mantener las superficies exteriores?

Limpie el exterior y el interior con un paño humedecido en agua tibia y detergente líquido neutro. Evite los productos abrasivos o corrosivos. Para el acero inoxidable, seque siguiendo la dirección del satinado. Limpie al menos una vez al mes.

MANUAL DE USUARIO IHP9.5FCMIX INDESIT

Manual de instrucciones

CAMPANA

Sumario

Manual de instrucciones,1

Advertencias,13

Asistencia,28

Instalación,43

Mandos PYRAMID,44

Mantenimiento y cuidados,45

Anomalías y soluciones,46

GB

English

¡Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, cesión o traslado, el manual debe permanecer junto al aparato. ¡Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad. ¡No realizar variaciones eléctricas o mecánicas en el aparato ni en los conductos de evacuación.

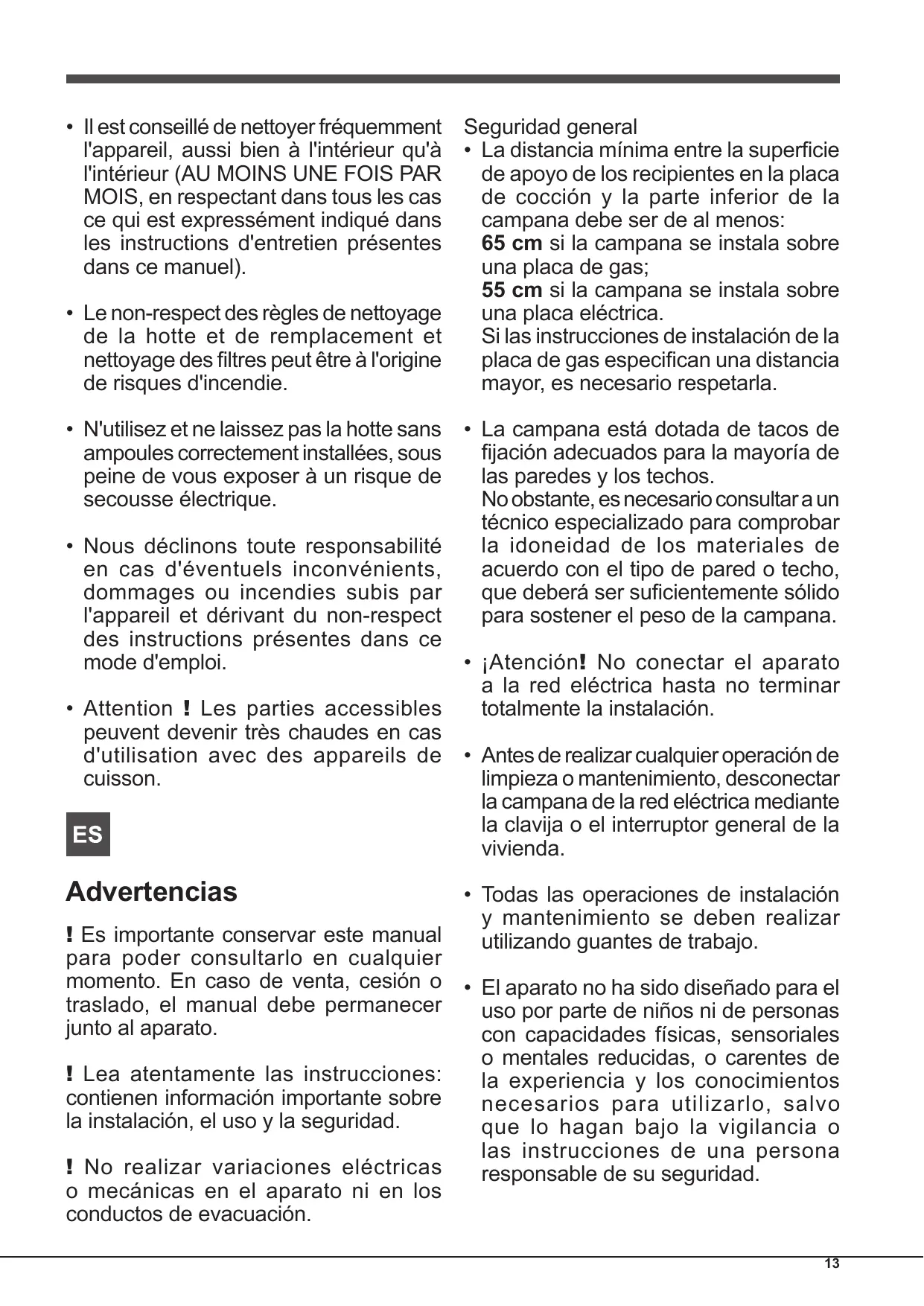

Seguridad general

• La distancia mínima entre la superficie de apoyo de los recipientes en la placa de cocción y la parte inferior de la campana debe ser de al menos:

55 cm si la campana se instala sobre una placa eléctrica.

Si las instrucciones de instalación de la placa de gas especifican una distancia mayor, es necesario respetarla.

• La campana está dotada de tacos de fijación adecuados para la mayoría de las paredes y los techos. No obstante, es necesario consultar a un técnico especializado para comprobar la idoneidad de los materiales de acuerdo con el tipo de pared o techo, que deben ser suficientemente sólidos para sostener el peso de la campana.
• ¡Atención! No conectar el aparato a la red eléctrica hasta no terminar totalmente la instalación.
• Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda.
• Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
• El aparato no ha sido diseñado para el uso por parte de niños ni de personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de la experiencia y los conocimientos necesarios para utilizarlo, salvo que lo hagan bajo la vigilancia o las instrucciones de una persona responsable de su seguridad.
• No permitir que los niños jueguen con el aparato.
• No utilizar el aparato sin el filtro de grasas instalado correctamente.
• La campana nunca deberá utilizarse como plano de apoyo, a no ser que esto sea expresamente indicado.
• El local debe disponer de suficiente ventilación cuando la campana se usa simultáneamente con otros aparatos que empleen gas u otros combustibles.
• El aire extraído no debe salir por un conductor utilizado para los humos generados por algunos aparatos que empleen gas u otros combustibles.
• Respetar todas las normas relativas a la evacuación del aire.
• Está estrictamente prohibido cocinar alimentos con llama libre debajo de la campana; el empleo de llamas libres es perjudicial para los filtros y puede originar incendios; por lo tanto, se debe evitar en cualquier circunstancia.
• Se recomienda mantener constantemente bajo control la cocción de alimentos por fritura, para evitar que el aceite recalentado arda.
• En cuanto a las medidas sociales y de seguridad que se deben adoptar para la evacuación de los humos, atenerse estrictamente a los reglamentos existentes por las autoridades competentes.
• Se recomienda limpiar el aparato con frecuencia, tanto por dentro como por fuera (AL MENOS UNA VEZ AL MES, respetando las instrucciones de mantenimiento contenidas en este manual).
• El incumplimiento de las instrucciones de limpieza de la campana y de sustitución y limpieza de los filtros implica riesgos de incendio.
• Asegurarse de que las bombillas estén correctamente montadas. De lo contrario, no usar la campana, ya que podrían producirse descargas eléctricas.
• El fabricante declina toda responsabilidad en caso de incendios, daños o incendios derivados del incumplimiento de las instrucciones contenidas en este manual.
• ¡Atención! Las partes accesibles pueden recalentarse considerablemente durante el uso de la placa de cocción.

PT

Advertencias

¡No llame nunca a técnicos no autorizados.

Comunique:

El tipo de anomalía; - El modelo de la máquina (Mod.) - El número de serie (S/N)

Esta información se incluye en la placa de características colocada en el aparato.

La singular información saldo y solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de configuración.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Asistencia

Para la instalación correcta del aparato, consultar las figuras de las primeras páginas de este manual.

La instalación debe ser realizada por personal calificado.

Conexión eléctrica

La tensión de red tiene que coincidir con el valor de tensión indicado en la etiqueta de características que se encuentra en el interior de la campana. Si el aparato tiene clavija, conectarla a una toma conforme a las normas vigentes, situada en una zona accesible. Si el aparato no tiene clavija (conexión directa a la red) o la clavija queda en una zona inaccesible, se debe aplicar un interruptor bipolar conforme a las normas, que asegure la desconexión completa de la red en las condiciones exigidas por la categoría de sobretensión III, de conformidad con las normas de instalación.

¡Atención! Comprobar que el cable de red se haya montado correctamente, antes de reconectar el circuito de la campana a la alimentación de red y verificar el funcionamiento correcto.

Evacuación del aire (para las versiones aspirantes)

Conectar la campana a tubos y orificios de evacuación de pared de diámetro equivalente al de la salida de aire (brida de conexión). El uso de tubos y orificios de evacuación de pared de diámetro inferior implica una disminución de las prestaciones de aspiración y un considerable aumento del ruido.

Se declina cualquier responsabilidad al respecto.

¡Utilizar un conductor de la longitud mínima indispensable! ¡Utilizar un conductor con el menor número de curvas posible! ¡Evitar cambios de sección drásticos del conducto! ¡Utilizar un conducto cuyo interior sea lo más liso posible! ¡El material del conductor debe ser conforme a las normas! ¡No conectar la campana a los conductos de evacuación de los humos producidos por otros aparatos de combustión, como calderas, chimeneas, estufas, etc.! ¡Para la evacuación del aire respetar las prescripciones de las autoridades competentes! El aire no se debe evacuar a través de una cavidad de pared, a no ser que esta sea adecuada para este uso. ¡Equipar el local con tomas de aire para evitar que la campana cree una presión negativa en el ambiente (que no debe superar los 0,04 mbar)! ¡La empresa declina cualquier responsabilidad en caso de incumplimiento de estas reglas.

¿Filtrante o Aspirante?

¡La campana está lista para ser realizada en versión aspirante. Para usar la campana en versión filtrante es necesario instalar el KIT ACCESORIO.

Nota: Si se suministra en dotación, en algunos casos, el sistema de filtración adicional a base de carbones activos podrá ya estar instalado en la campana.

La información para transformar la campana de versión aspirante a versión filtrante está contenida en este manual (ver "Versión filtrante").

Versión aspirante

ES

La campana depura el aire y lo expulsa al exterior a través de un conductor de evacuación (diámetro 150 mm) fijado en la brida de empalme. El diámetro del tubo de evacuación debe ser equivalente al diámetro del aro de conexión.

¡Atención! El tubo de evacuación no se suministra de serie, sino que se compra por separado.

En la parte horizontal, el tubo debe tener una leve inclinación hacia arriba (10° aprox.) para poder transportar el aire hacia el exterior con mayor facilidad. Si la campana está provista de filtros de carbón, ellos se deben quitar.

Versión filtrante

Esta versión requiere deflector de aire, reducción y filtro(s) de carbón. El tubo superior debe tener las ranuras de evacuación en la parte superior.

Datos Técnicos

Modelo	Altura (cm)	Ancho (cm)	Profundidad (cm)	Ø del tubo de salute (cm)
PYRAMID 60cm	61-82	59.8	50	15/12
PYRAMID 70cm	61-82	69.8	50	15/12
PYRAMID 90cm	61-82	89.9	50	15/12

Sigla del modelo	Lámpara (V)	Absorcción de la lámpara (W)	Absorcción total (W)
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K
IHP 9.5F C M IX	Halógena	2 x 25	160
IHP 9.5 C M IX
IHP 7.5 C M IX

	Potencia	Voltaje	Casquillo	Dimensiones
Halógena 25 W	2 x 25 W	230 V	G9	L40xØ14
Halógena 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Grupo de Riesgo 1 según la norma EN 62471

CE	Las campanas son conformes a las siguientes Directivas CE: ·“Low voltage” Directive 2006/95/EC (12-12-2006) ·“EMC” Directive 2004/108/EC (15-12-2004)

• Presente sólo en algunos modelos

Mandos PYRAMID

Modelos con botonera mecánica

IHP 6.5 CM IX - IHP 6.5FCMIX

IHP 6.5FC M K - IHP 9.5FC M IX

IHP 9.5 CM IX - IHP 7.5 CM IX

T1

T2

T3

T4

T5

T1 Reset motor

Al pulsar esta tecla durante el funcionamiento, la campana se pone en estado OFF.

T2 Velocidad 1

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 1.

T3 Velocidad 2

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 2.

T4 Velocidad 3

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 3.

T5 ON/OFF luces

Mantenimiento y cuidados

¡Atención! Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda.

Primera limpieza

• Sacar las películas de protección
• Eliminar las impurezas con una esponja húmeda y poco jabón neutro
• Enjuagar con un paño húmedo
• Secar con un paño suave; si la campana es de acero inoxidable, seguir la dirección del satinado del metal

Limpieza periódica

La campana se debe limpiar con frecuencia (al menos con la misma frecuencia con que se realiza el mantenimiento de los filtros de grasas), tanto por dentro como por fuera. Para la limpieza hay que utilizar un paño humedecido con detergentes líquidos neutros y agua tibia.

Evitar el uso de productos abrasivos o corrosivos.

Atención: El incumplimiento de las instrucciones de limpieza del aparato y de sustitución de los filtros implica riesgos de incendio. Se recomienda atenerse a las instrucciones. El fabricante se exime de cualquier responsabilidad en caso de daños del motor o de incendios provocados por un mantenimiento no adecuado o por el incumplimiento de las advertencias.

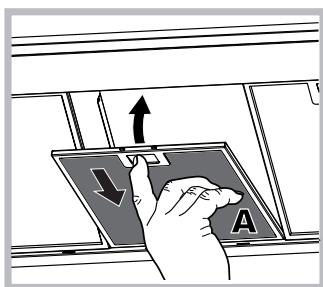

Mantenimiento de los filtros de grasas (A)

El filtro de grasas retiene las partículas de grasa originadas por la cocción. El filtro de grasas se debe limpiar al menos una vez al mes, a mano o en el lavavajillas a baja temperatura y con ciclo corto, utilizando detergentes no agresivos.

Desmontar el filtro de grasas

tirando de la manilla de desenganche con muelle. Al lavarlo en el lavavajillas, el filtro de grasas metálico podrá perder brillo, pero su poder de filtración no varía.

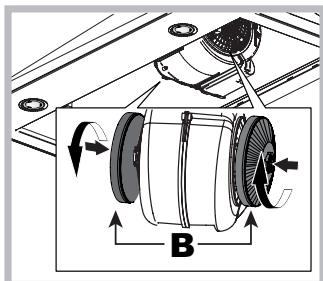

Mantenimiento del filtro de carbón (B)

El filtro de carbón retiene los olores desagradables derivados de la cocción. La frecuencia de saturación del filtro de carbón depende del tipo de comida y de la regularidad con que se limpie el filtro de grasas. En cualquier caso, es necesario sustituir el cartucho al menos

cada veinte meses.

Este filtro no se puede lavar ni regenerar.

Desmontaje: girar el bajo 90°C para poder desengancharlo del equipo aspirante.

Montaje: Poner el filtro de carbones activos sobre el equipo aspirante y girarlo 90°C para fijarlo.

Sustitución de las lámparas

Desconectar el aparato de la red eléctrica y sacar los filtros de grasas.

¡Atención! Antes de tocar las lámparas, comprobar que estén frías.

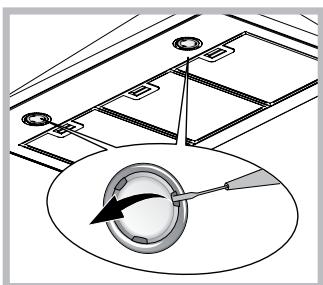

1. Extraer la protección haciendo palanca con un destornillador de punta plana o una herramienta similar.
2. Sustituir la lámpara averiada. Utilizar solo lámparas de las mismas características (para más detalles ver los datos técnicos en el manual).

1. Cerrar la protección (se fija a presión).

Sustitución de las lámparas LED *

La campana cuenta con un sistema de iluminación con Tecnología LED. Los LED garantizan una iluminación óptima, mayor duración y menor consumo que las bombillas tradicionales. Para la sustitución llamar al servicio de asistencia.

Cable eléctrico

Si el cable de alimentación está dañado, deben ser reemplazados por el fabricante o por su Servicio de Asistencia Técnica a fin de prevenir riesgos.

• Presente sólo en algunos modelos

ELIMINACIÓN

Este aparato lleva la marca CE de conformidad con la Directiva Europea 2012/19/EC sobre desechos de aparatos eléctricos y electrónicos (RAEE). Su eliminación correcta evita consecuencias negativas para el medio ambiente y la salud.

El símbolo en el aparato o en los documentos que se suministran con el aparato indica que no se puede tratar como desecho doméstico. Es necesario entregarlo en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Elimínelo de conformidad con las normas locales sobre eliminación de desechos. Para obtener información más detallada sobre el tratamiento, la recuperación y el reciclado de este producto, póngase en contacto con el ayuntamiento, el servicio de eliminación de desechos urbanos o la tienda donde adquirió el producto.

Anomalías y soluciones

En caso de defectos de funcionamiento, antes de llamar al Servicio de Asistencia realizar los siguientes controles:

Si la campana no funciona:

Comprobar que:

• no se haya producido un corte de corriente.
• se haya seleccionado una velocidad.

Si el rendimiento de la campana es escaso:

Comprobar que:

• La velocidad seleccionada sea suficiente para la cantidad de humos y vapores producidos.
• La cocina está aireada lo suficiente para permitir el recambio de aire.
• El filtro de carbón no está consumido (campana filtrante).

Si la campana se para durante el funcionamiento normal:

Comprobar que:

• no se haya producido un corte de corriente.
• el interruptor omnipolar no se haya disparado.

En caso de anomalías de funcionamiento, antes de recurrir al Servicio de Asistencia, desconectar la clavija, dejar el aparato desconectado de la alimentación eléctrica al menos 5 segundos y volver a conectar la clavija. Si vuelve a presentarse la anomalía, contactar con el Servicio de Asistencia.

Instalación
