Tipo de produto	Coifa de cozinha
Marca	Indesit
Modelo	IHP9.5FCMIX
Altura	61-82 cm
Largura	89,9 cm
Profundidade	50 cm
Diâmetro do duto de exaustão	150 mm (reduzível para 120 mm)
Potência total absorvida	160 W
Tensão	230 V
Iluminação	2 lâmpadas halógenas 25 W (base G9) ou LED conforme modelo
Número de velocidades	3 (T1 reinicialização, T2 velocidade 1, T3 velocidade 2, T4 velocidade 3)
Tipo de comando	Mecânico (botões de pressão)
Tipo de filtro de gordura	Metálico lavável
Tipo de filtro de carvão	Ativo (opcional para versão recirculação, substituição a cada 20 meses)
Modo de exaustão	Externo (duto Ø150 mm) ou recirculação (com kit carvão)
Peso estimado	~15 kg
Nível sonoro máximo	~65 dB (estimativa)
Fluxo de ar máximo	~600 m³/h (estimativa)
Segurança	Desligamento automático em caso de superaquecimento, disjuntor bipolar recomendado
Instalação	Na parede ou teto, distância mínima 65 cm (gás) ou 55 cm (elétrico)
Garantia	2 anos

Perguntas frequentes - IHP9.5FCMIX INDESIT

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima é de 65 cm para um fogão a gás e de 55 cm para um fogão elétrico. Se o manual de instalação do fogão previr uma distância maior, respeite-a.

Como limpar o filtro de gordura?

Limpe o filtro de gordura pelo menos uma vez por mês. Você pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça em baixa temperatura e ciclo curto. Uma leve mudança de cor é normal e não afeta o desempenho.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 20 meses aproximadamente. Não pode ser lavado nem regenerado. A substituição é necessária para manter a eficácia contra odores.

Como substituir uma lâmpada?

Desligue a coifa da tomada, remova os filtros de gordura, então faça alavanca com uma pequena chave de fenda plana para remover a tampa da lâmpada. Substitua por uma lâmpada idêntica (halógena 25 W base G9 ou LED conforme modelo). Certifique-se de que a lâmpada está fria antes de tocá-la.

O que fazer se a coifa não funcionar?

Verifique primeiro se não há corte de energia e se uma velocidade foi selecionada. Certifique-se de que o disjuntor não desarmou. Se o problema persistir, desconecte o aparelho por 5 segundos e reconecte-o. Se a anomalia continuar, entre em contato com o serviço de assistência.

Posso usar a coifa sem filtro de gordura?

Não, nunca use a coifa sem o filtro de gordura devidamente montado. Isso pode danificar o motor e criar risco de incêndio. O filtro é essencial para reter as partículas de gordura.

A coifa pode ser instalada em modo recirculação?

Sim, a coifa pode ser usada em versão recirculação com um kit de filtros de carvão ativo (comprado separadamente). Siga as instruções no manual para a transformação. O duto de exaustão não é necessário então.

Como ajustar as velocidades?

Use os botões: T1 (reinicialização/desligar), T2 (velocidade 1), T3 (velocidade 2), T4 (velocidade 3). A velocidade 3 é recomendada para odores fortes ou vapores. Pressione T1 para desligar a coifa durante o funcionamento.

Quais são os riscos em caso de cozimento flambado sob a coifa?

É estritamente proibido cozinhar alimentos flambados sob a coifa. Chamas livres podem danificar os filtros e provocar um incêndio. Sempre supervisione o cozimento, especialmente durante frituras.

Como manter as superfícies externas?

Limpe o exterior e o interior com um pano embebido em água morna e detergente líquido neutro. Evite produtos abrasivos ou corrosivos. Para o inox, seque seguindo o sentido do escovado. Limpe pelo menos uma vez por mês.

MANUAL DE UTILIZADOR IHP9.5FCMIX INDESIT

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização,1

Advertências, 14

Assistência,28

Instalacao,47

Comandos PYRAMID,48

Manutenção e custado,49

Anomalias e soluções,50

DE

Deutsch

! É importante guardar este manual para poder consulá-lo a qualquermomento. Em caso de vend,cessão outransferência, assegure-se de que este permanece+junto com o produits.
! Leia atentamente as instruções: contentem informações importantes sobre a instalação, o uso e a segança.
! Não efectue alterações electrolyicas ou mecanicas no produits ou nas conduitas de descarga.

Segança geral

• A distança minima entre a superficie de suporte dos recipientes no disposicao de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre una placà de cozedura a gás

55 cm se o exaustor for instalado sobre una plac de cozedura electrica.

Se as instruções de instalação do dispositalo de cozedura a gás especialism um distência maior, é necessário considerá-la.

• O exaustor dispõe debuchas de fixação adequadas à maior das paredes/ tectos.
  Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/pecto, que deve ser suficientemente robusto para suportar o peso do exaustor.
• Atença! Não ligue o aparecido à rede electrica até que a instalação está totalmente conclusão.
• Antes de qualquer operacao de limpeza ou manutencao, desligue o exaustor da rede eletrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalação e manutençao, utiliser luvas de proteção.
• O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/oumentais reduzidas ou sem experiência e conheçimentos, a menos que se encontrar sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsavel pela sua segança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.

• Nunca utiliser o produito sem filtrodergordura correctamente instalado!

• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indentação expressa em contrário.

• O local deve dispar de ventilacao suficiente quando o exaustor éutilizzato em simultaneo com outros apareiros que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduça usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozhar alimentos em chama livre sob o exaustor; a'utilização de chamas livres danifica os filtros e pode provocar incéndios, como tal, deve ser evitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para fazer que o oleo aquecido entre em combustão.
• Emleysaoasmedidastecnicasedesegurancaaadoptarparaadescargadosfumos,siga escrupulosamenteosregulamentosdas autoridadeslocaiscompetentes.
• É aconselhável limpar freqüentemente o produits, quer interna quer externamente (PELO MENOS UMA VEZ POR MÉS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incência.

• Não utilizes ou deixa r o exaustor sem lâmpadas correctamente montadas, por possível risco de何时e eletrico.

• Declina-se qualquer responsabilitadepor eventuais inconvenientes, danos ou incendios provocados pelo aparelholrivados do incumprimento dasinstruções presentes neste manual.
• Atença! As partes acesseis podem fazer muito quentes se utilizesas com apareiros de cozedura.

DE

Hinweise

! Nunca recorra a先进技术 não autorizados.

Comunique:

• o tipo de avaria;
• o modelos da boa (Mod.);
• o número de série (S/N);

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho.

DE

Kundendienst

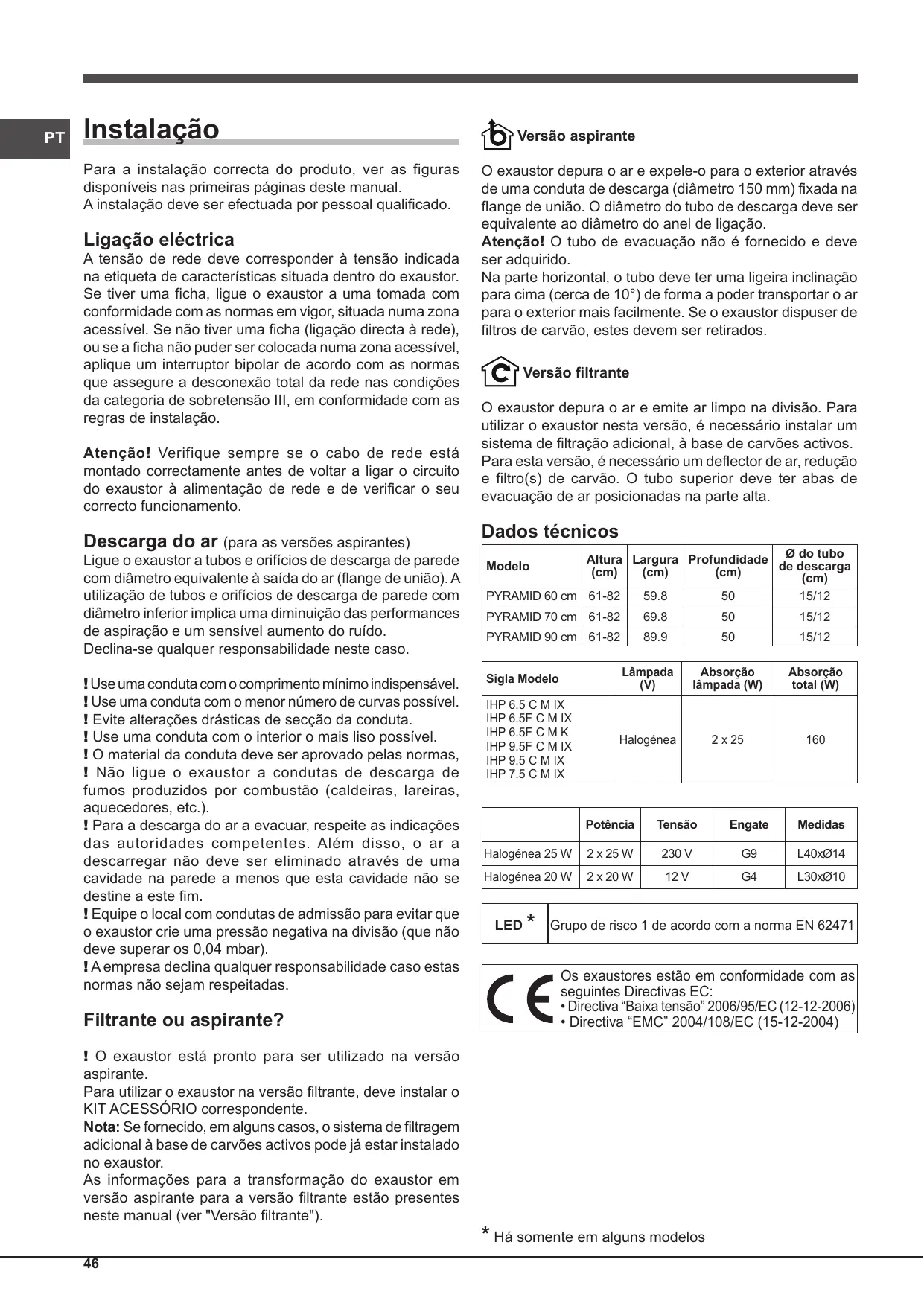

Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginases deste manual.

A instalação deve ser efectuada por pessoalriallicado.

Ligação eletrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de caracteristicas situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que asseguire a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atença! Verifique sempre se o cabo de rede está montado corremente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verficar o seu correto funcimento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orificios de descarga de parede com diametro equivalente à saída do ar (flange de união). Autilização de tubos e orificios de descarga de parede com diametro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilitadede neste caso.

!Use una conduita con o comprimento minimo indispensable.
! Use una conduita con o menor número de curvas posível.
! Evite alteracoes drasticas de seccao da conduita.
! Use una conduita con o interior o mais liso possível.
! O material da conduita deve ser aprovado pelas normas,
! Não ligue o exaustor a conduitas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).
! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descrearregar não deve ser eliminado atraves de uma cavidade na parede a menos que esta cavidade não se destine a este fim.
Equipe o local com conduitas de admissao para出击 que o exaustor crie uma pressao negativa na divisao (que nao deve superar os 0,04 mbar).
!A Empresa declina qualquer responsabilitadce caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exhaustor está pronto para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante, deve instalar o KIT ACESSORIO correspondente.

Note: Se fornecido, em algunos casos, o Sistema de filtragem adicional à base de carõeses activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão filtrante está presentes neste manual (ver "Versão filtrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de una conducja de descarga (diámetro 150 mm) fixada na flange de união. O diámetro do tubo de descarga deve ser equivalente ao diámetro do anel de ligação.

Atença! O tubo de evacuação não é fornecido e deveser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10^ ) de forma a poder transporte o ar para o exterior mais fácilmente. Se o exaustor dispuser de filtros de carvão,"These devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisao. Para utilizes o exaustor esta versao, é necessario instalar umsystema de filtracao adiconal, a base de carvoes activos.

Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados技术和

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de descarga (cm)
PYRAMID 60 cm	61-82	59.8	50	15/12
PYRAMID 70 cm	61-82	69.8	50	15/12
PYRAMID 90 cm	61-82	89.9	50	15/12

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
IHP 6.5 C M IXIHP 6.5F C M IXIHP 6.5F C M KIHP 9.5F C M IXIHP 9.5 C M IXIHP 7.5 C M IX	Halogénea	2 x 25	160

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogénea 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Grupo de risco 1 de acordo com a norma EN 62471

CE	Os exaustores está em conformidade com as seguições Direitas EC: • Direiva “Baixa tensão” 2006/95/EC (12-12-2006) • Direiva “EMC” 2004/108/EC (15-12-2004)

• Ha somente em algunos modelos

Comandos PYRAMID

Modelos com panei de botões mecânicos

IHP 6.5 CM IX - IHP 6.5FCMIX

IHP 6.5FC M K - IHP 9.5FC M IX

IHP 9.5 CM IX - IHP 7.5 CM IX

T1

T2

T3

T4

T5

T1 Reset motor

Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Manutenção e cuidado

Atença! Antes de qualquer operação de limpeza ou manutenção, deslgue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as能得到 de proteção
• Elimine as impurezas com uma esponja humida e pouco detergente neutro
• Enxague com um pan humido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periodica

O exaustor deve ser limpo frequentlymente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes liquidos neutros eágua morna.

Evite o uso de produits abrasivos ou corrosivos.

Atença: O incumprimento das normas de limpeza do aparecido e da substituição dos filtros implicá risco de incência. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilité por eventuels danos ao motor ou incêndios provocados por uma manutenção Incorrecta ou pelo incumprimento das advertências acima.

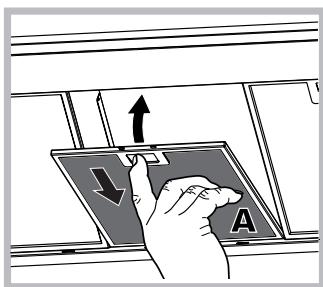

Manutenção dos filtros de gorduras (A)

O filtró de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na boa de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desercaixe de mola. Com a lavagem na máquina de lavar louça, o FILTER de gorduras metalico pode perdier a cor, mas o desempensoho de filtragem não sofre alterações.

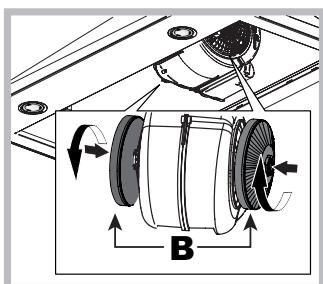

Substituição do FILTER de carvalho (B)

O filtro de carvas retém os cheiros desagradáveis derivados da cozedura. A sutação do filtro de carvas verifica-se àspm um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é

necessário substituir o cartucho no máximo a cada vinte meses.

Este filtro NAO pode ser lavado ou regenerado.

Desmontagem: rode o fazer a 90^ para desencaixa-lo do grupo aspirante.

Montagem: Insira o filtro de carões activos no equipo aspirante e rode a 90^ para fixá-lo.

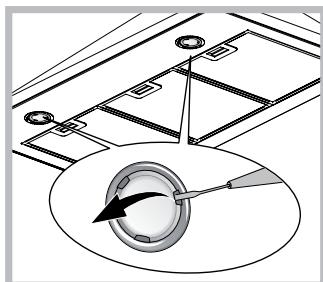

Substituição das lampadas

Desligue o aparelho da rede eléctrica e retire os filtros de gorduras.

Atença! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a proteção utilizing como alavanca uma chave de parafudos de corte pequena ou uma ferramenta semelhante.

1. Substitua a lampada danificada. Utilize apenas lampadas com as masmas caracteristicas das lampadas danificadas
   (para mais informações, consulte os dados tecnicos presentes no manual segunte).
2. Volte a fechar a protecao (fixacao por encaixe).

Substituição das lampadas LED*

O exhaustor dispõe de umsystema de iluminação com base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relaçao às lâmpadas tradiconais. Para fazer à substituição, contacte o的服务de assistência.

• Ha somente em algunos modelos

Cabo electrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu的服务 de assistência técnica, de forma a fazer todos os riscos.

ELIMINAGAO

Este aparelho está em conformidade com a Direciva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Eletrónicos (REEE). Ao assegurar que este produit é eliminado correctamente, o utilizes contribui para prevenir as potecções consequências negativas para o ambiente e a Saúde.

O*símbolo presente no produits ou na documentação de accompaniesamento significa que este produit não deve ser tratado como lixo dométrico e deve ser entrega jusqu'àpointo de recolha para reciclagem de aparelhos electricos e electrónicos adequado. Elimine-o seguido as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produits, contacte o département local adequado, o服务于de recolha de lixo dométrico ou a loja onde adquiriu o produits.

Anomalias e soluções

Se algo parecer não funciona, antes de Contacts o服务于 Assistência, efetue os seguiços controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe una quebra de corrente.
• FOI seleccionada una velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor selecionada é suficiente para a quantidade de fumo e de vapes libertada.
• a cozinha é suficientemente arejada para permitir a circulacao de ar.
• o FILTER de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funciona normal:

Verifique se:

• não existe una quebra de corrente.
• o disposicao de interrupcao omnipolar não foi activado.

Em caso de eventuels anomalias de funciona, antes de ser dirigir ao service de Assistencia, deslige o aparecido da alimentacao eletrica durantethoseiros 5 segculos, retirando a fichte da tomada, e voltae a ligao. Caso a anomalia ainda se verifique, contacte o service de assistencia.
