IHP9.5FCMIX - Cappa da cucina INDESIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Indesit
Modello	IHP9.5FCMIX
Altezza	61-82 cm
Larghezza	89,9 cm
Profondità	50 cm
Diametro del condotto di scarico	150 mm (riducibile a 120 mm)
Potenza totale assorbita	160 W
Tensione	230 V
Illuminazione	2 lampade alogene 25 W (attacco G9) o LED a seconda del modello
Numero di velocità	3 (T1 reset, T2 velocità 1, T3 velocità 2, T4 velocità 3)
Tipo di comando	Meccanico (pulsanti)
Tipo di filtro antigrasso	Metallico lavabile
Tipo di filtro al carbone	Attivo (opzionale per versione ricircolo, sostituzione ogni 20 mesi)
Modalità di evacuazione	Esterna (condotto Ø150 mm) o ricircolo (con kit carbone)
Peso stimato	~15 kg
Livello sonoro massimo	~65 dB (stima)
Portata d'aria massima	~600 m³/h (stima)
Sicurezza	Spegnimento automatico in caso di surriscaldamento, interruttore bipolare consigliato
Installazione	A parete o soffitto, distanza minima 65 cm (gas) o 55 cm (elettrico)
Garanzia	2 anni

Domande frequenti - IHP9.5FCMIX INDESIT

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 65 cm per un fornello a gas e di 55 cm per un fornello elettrico. Se il manuale di installazione del piano cottura prevede una distanza maggiore, rispettatela.

Come pulire il filtro antigrasso?

Pulite il filtro antigrasso almeno una volta al mese. Potete lavarlo a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo breve. Un leggero cambiamento di colore è normale e non altera le prestazioni.

Quando sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito ogni circa 20 mesi. Non può essere lavato né rigenerato. La sostituzione è necessaria per mantenere l'efficacia contro gli odori.

Come sostituire una lampadina?

Scollegate la cappa, rimuovete i filtri antigrasso, poi fate leva con un piccolo cacciavite a punta piatta per rimuovere il coperchio della lampadina. Sostituite con una lampadina identica (alogena 25 W attacco G9 o LED a seconda del modello). Assicuratevi che la lampadina sia fredda prima di toccarla.

Cosa fare se la cappa non funziona?

Verificate prima che non ci sia un'interruzione di corrente e che sia stata selezionata una velocità. Assicuratevi che l'interruttore non sia scattato. Se il problema persiste, scollegate l'apparecchio per 5 secondi e poi ricollegatelo. Se l'anomalia continua, contattate il servizio di assistenza.

Posso usare la cappa senza filtro antigrasso?

No, non usate mai la cappa senza filtro antigrasso montato correttamente. Ciò può danneggiare il motore e creare un rischio di incendio. Il filtro è essenziale per trattenere le particelle di grasso.

La cappa può essere installata in modalità ricircolo?

Sì, la cappa può essere utilizzata in versione ricircolo con un kit di filtri al carbone attivo (acquistato separatamente). Seguite le istruzioni nel manuale per la trasformazione. Il condotto di scarico non è necessario.

Come regolare le velocità?

Utilizzate i pulsanti: T1 (reset/arresto), T2 (velocità 1), T3 (velocità 2), T4 (velocità 3). La velocità 3 è consigliata per odori o vapori forti. Premete T1 per spegnere la cappa durante il funzionamento.

Quali sono i rischi in caso di cottura fiammeggiante sotto la cappa?

È severamente vietato cuocere alimenti fiammeggianti sotto la cappa. Le fiamme libere possono danneggiare i filtri e provocare un incendio. Sorvegliate sempre la cottura, specialmente durante le fritture.

Come mantenere le superfici esterne?

Pulite l'esterno e l'interno con un panno imbevuto di acqua tiepida e detergente liquido neutro. Evitate prodotti abrasivi o corrosivi. Per l'acciaio inox, asciugate seguendo la direzione della satinatura. Pulite almeno una volta al mese.

MANUALE UTENTE IHP9.5FCMIX INDESIT

Istruzioni per l'uso Cappa

Summario

Istruzioni per l'uso,1

Avvertenze,9

Assistenza,28

Installazione,31

Comandi PYRAMID,32

Manutenzione e cura,33

Anomalie e rimedi,34

ES

Espanol

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'infallazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

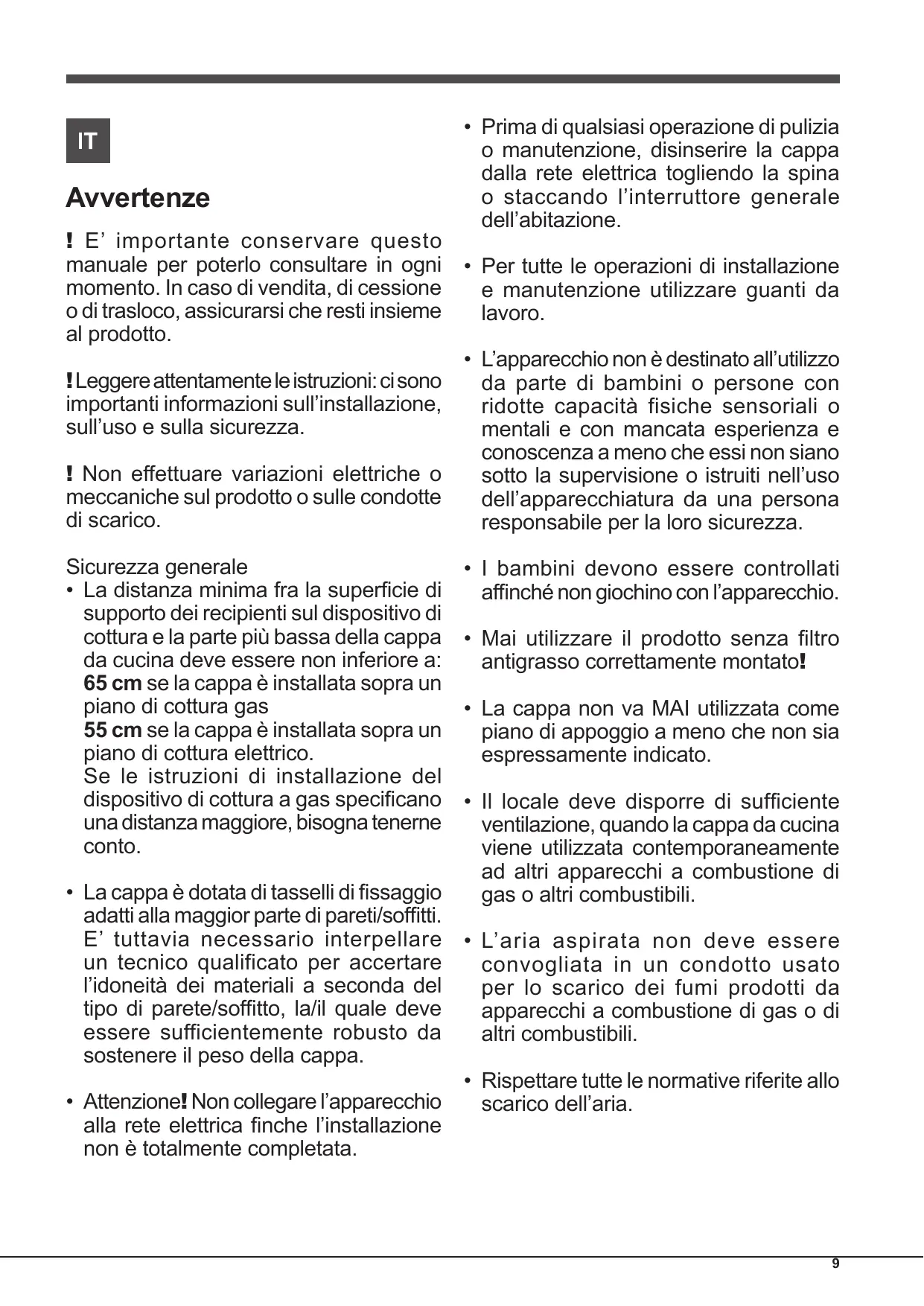

Sicurezza generale

• La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a:

65 cm se la cappa è installata sopra un piano di cottura gas

55 cm se la cappa è installata sopra un piano di cottura elettrico.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

• La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

E’ tuttavia necessario interpellare un tecnico qualificato per accertare l'idoneità dei materiali a seconda del tipo di parete/soffitto, la/il quale deve essere sufficientamente robusto da sostenere il peso della cappa.

• Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'infallazione non è totalmente completata.

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio non è destinato all'utilizzato da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno cheassi non siano fatto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• Mai utilizzato il prodottoswana filtering antigrasso correttamente montato!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamenteindicato.
• Il locale deve disponre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparentecchi a combustione di gas o di altri combustibili.

• Rispettare tutte le normative riferite allo scarico dell'aria.

• E' severamente vietato cucinare cibi a fiamma libera sotto la cappa; l'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

• Si consiglia di tenere sotto costante controlo la cottura di cibitramite frittura, al fine di evitare che l'olio surriscaldato prenda fuoco.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• Si consiglia di pulire frequentlymente il prodotto, sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto come quanto espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).
• L'inosservanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri comporta rischi di incendi.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
• Attenzione! Le parti accessibili possono divertare molto calde se utilizzate con degli appearecchi di cottura.

GB

Warnings

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

Il tipo di anomalia;
Ilmodello della macchina (Mod.)
Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristica posta sull'apparecchio

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

GB

Assistance

Per la corretta installmente del prodotto vedere le figure disponibili nelle prime pagine di questo libretto.

L'installazione va effettuata da personale qualificato.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete), o la spina non è posta in zona accessibile, applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformamente alle regole di installmente.

Attenzione! Controllare sempre che il cavo di rete sia stato montato correttamente, prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento.

Scarico dell'aria (per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle performance di aspirazione ed un sensibile aumento della rumorosità. Si declina perci ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile
! Evitare carbamenti drastici di sezione del condotto.
! Usare un condotto con l'interno più liscio possibile.
! Il materiale del condotto deve essere APPROVATO normativamente.
! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustioni (caldaie, caminetti, stufe, ecc.).
! Per lo scarico dell'aria da evacuire rispetto le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminataattraverso una cavity del muro a meno tale che esta cavity non sia destinata a quello scopo.
! Attrezzare il locale con delle prese d'aria per evitare che la cappa crei un pressione negativa nella stanza (che non deve superare i 0,04 mbar).
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispectate.

Filtrante o Aspirante ?

! La vostra cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzare la cappa in versione filtrante va installato I'apposto KIT ACCESSORIO.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono contenate in quello manuale (vedi "Versione filtrante").

Versione aspirante

La cappa depura l'aria e la espelle all'estmo atraverso un condotto di scarico (diametro 150mm) fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato. Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilmente. Se la cappa è provvista di filtri carbone, quosti devono essere totti.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystemadi filtraggioaggiuntivoabase di carboni attivi.

Per questa versione è necessario deflettore aria, riduzione e filtrò/ì carbone. Il tubo superiore deve averè le asole di evacuationze aria posizionate nella parte alta.

Dati Tecnici

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
PYRAMID 60cm	61-82	59.8	50	15/12
PYRAMID 70cm	61-82	69.8	50	15/12
PYRAMID 90cm	61-82	89.9	50	15/12

Sigla Modello	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
IHP 6.5 C M IX
IHP 6.5F C M IX
IHP 6.5F C M K
IHP 9.5F C M IX	Alogena	2 x 25	160
IHP 9.5 C M IX
IHP 7.5 C M IX

	Potenza	Tensione	Attacco	Dimensioni
Alogena 25 W	2 x 25 W	230 V	G9	L40xØ14
Alogena 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Gruppo di Rischio 1 secondo norma EN 62471

CE	Le cappe sono conformi alle seguenti Direttive EC: •“Low voltage” Directive 2006/95/EC (12-12-2006) •“EMC” Directive 2004/108/EC (15-12-2004)

Comandi PYRAMID

Modelli con pulsantiera meccanica

IHP 6.5 CM IX - IHP 6.5FCMIX

IHP 6.5FC M K - IHP 9.5FC M IX

Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocità 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocità 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 ON/OFF luci

Manutenzione e cura

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Prima pulizia

• Togliere le pellicole protettive
• Eliminare le impurità con una spugna umida e poco sapone neutro
  Risciacquare con un panno umido
• Asciugare con un panno morbido, se la cappa è inox seguire la satinatura del metallo

Pulizia periodica

La cappa va pulita frequentlymente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri e acqua tiepida. Evitare l'uso di prodotti abrasivi o corrosivi.

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite. Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

• Presente solo in alcuni modelli

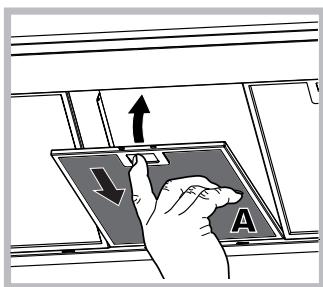

Manutenzione dei filtri antigrasso (A)

Il filtrato antigrasso trattiene le particelle di grasso derivanti alla cottura;esso deve essere pulito almeno una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Per smontare il filtrato grassi tirare la maniglia di sgancio

a molla. Con il lavaggio in lavastoviglie il filtro antigrasso metallico potrebbe scolorirsi, ma le sue performance di filtraggio non variano.

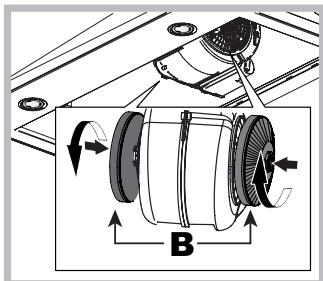

Manutenzione del filtro al carbone (B)

Il filtro carbone trattiene gli odori sgradevoli derivanti alla cottura. La saturazione del filtro carbone si verifica molto più o meno prolongato, a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli casi è necessario sostituire la cartuccia al

massimogni venti mesi.

Questo filtro NON può essere lavato o rigenerato

Smontaggio: ruotare il filtro di 90^ in modo da poterlo sganciare dal gruppo aspirante.

Montaggio: Inserire il filtro a carboni attivi sul gruppo aspirante e ruotare di 90^ per fissarlo.

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica e rimuovere i filtri antigrasso.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

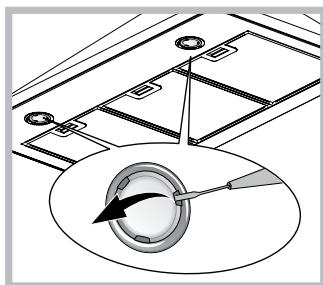

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.

2. Sostituire la lampada danneggiata. Utilizzare solo lampade con le stesse caratteristiche di quale danneggiate (per maggiori dettagli vedere i dati tecnici riportati nel seguente libre

1. Richiudere la protezione (fissaggio a scatto).

Sostituzione delle lampade LED *

La cappa è dotata di un sistema di illuminazione basato sulla technologia LED. I Led garantiscono una illuminazione ottimale, una durata maggiore e un minore consumo rispetto alla lampade tradizzionali. Per la sostituzione rivolgersi al servizio assistenza.

Cavo elettrico

Se il cavo di alimentazione è danneggiatoessopuessere sostituito dal costruttore o dal suo servizio assistenza tecnica in modo da prevenir agli rischio.

Utilizzare esclusivamente accessori e ricambi originali. Li trovi nei Centri di Assistenza più vicini a te, oppure chiamando al numero 199.199.199*

SMALTIMENTO

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato

Anomalie e rimedi

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

Se la cappa non funziona:

Verificare che:

non c'è interruzione di corrente.
- è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Ilchio carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

non c'è interruzione di corrente.
- il disposativo di interruzione omnipolare non sia scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio Assistenza, scollegare per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegarlo nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Installation
