ПОСІБНИК КОРИСТУВАЧА DUO DUNE HD

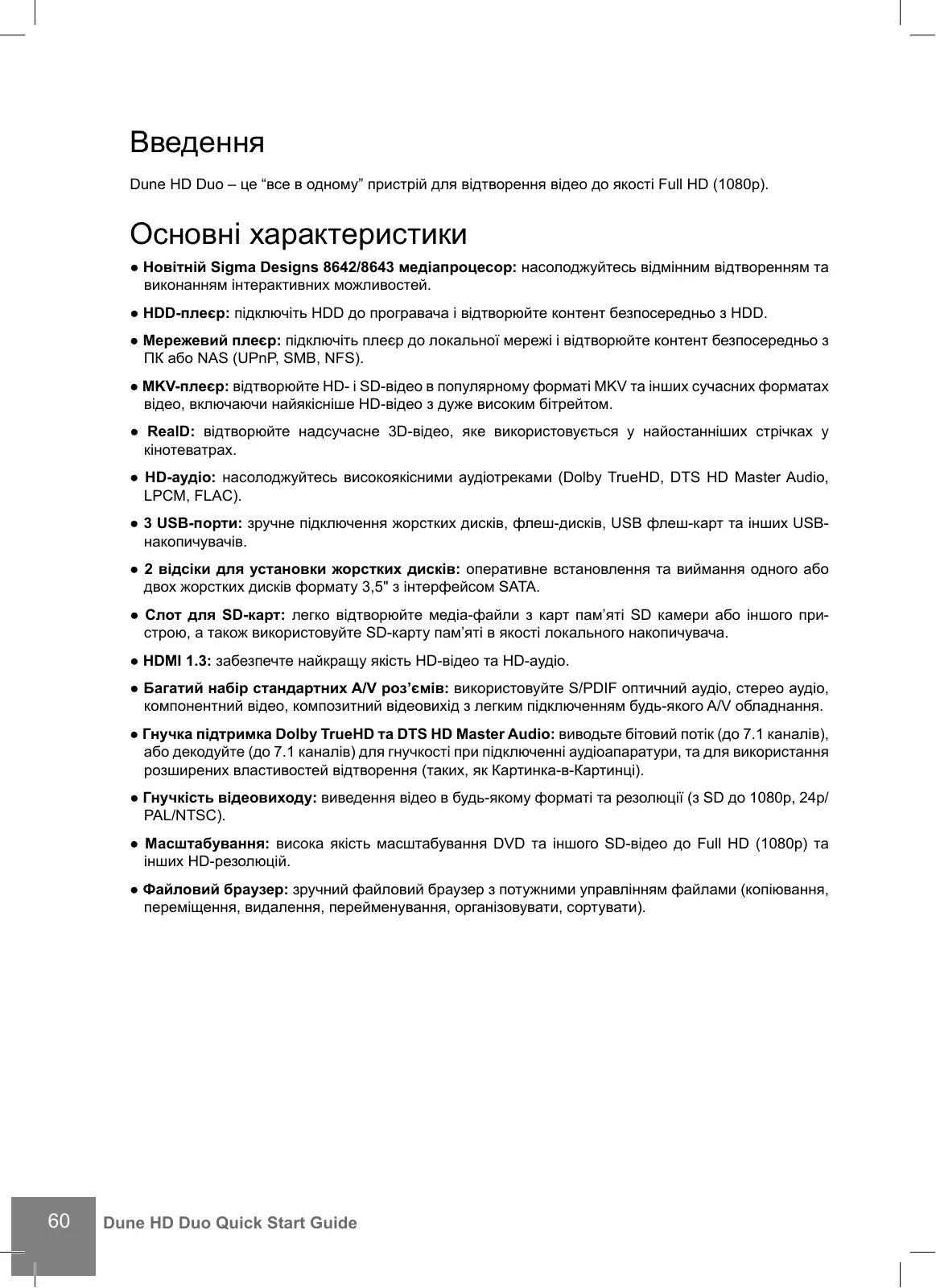

Dune HD Duo – це “все в одному” пристрій для відтворення відео до якості Full HD (1080p). Основні характеристики ● Новітній Sigma Designs 8642/8643 медіапроцесор: насолоджуйтесь відмінним відтворенням та виконанням інтерактивних можливостей. ● HDD-плеєр: підключіть HDD до програвача і відтворюйте контент безпосередньо з HDD. ● Мережевий плеєр: підключіть плеєр до локальної мережі і відтворюйте контент безпосередньо з ПК або NAS (UPnP, SMB, NFS). ● MKV-плеєр: відтворюйте HD- і SD-відео в популярному форматі MKV та інших сучасних форматах відео, включаючи найякіcніше HD-відео з дуже високим бітрейтом. ● RealD: відтворюйте надсучасне 3D-відео, яке використовується у найостанніших стрічках у кінотеватрах. ● HD-аудіо: насолоджуйтесь високоякісними аудіотреками (Dolby TrueHD, DTS HD Master Audio, LPCM, FLAC). ● 3 USB-порти: зручне підключення жорстких дисків, флеш-дисків, USB флеш-карт та інших USBнакопичувачів. ● 2 відсіки для установки жорстких дисків: оперативне встановлення та виймання одного або двох жорстких дисків формату 3,5" з інтерфейсом SATA. ● Cлот для SD-карт: легко відтворюйте медіа-файли з карт пам’яті SD камери або іншого пристрою, а також використовуйте SD-карту пам’яті в якості локального накопичувача. ● HDMI 1.3: забезпечте найкращу якість HD-відео та HD-аудіо. ● Багатий набір стандартних A/V роз’ємів: використовуйте S/PDIF оптичний аудіо, стерео аудіо, компонентний відео, композитний відеовихід з легким підключенням будь-якого A/V обладнання. ● Гнучка підтримка Dolby TrueHD та DTS HD Master Audio: виводьте бітовий потік (до 7.1 каналів), або декодуйте (до 7.1 каналів) для гнучкості при підключенні аудіоапаратури, та для використання розширених властивостей відтворення (таких, як Картинка-в-Картинці). ● Гнучкість відеовиходу: виведення відео в будь-якому форматі та резолюції (з SD до 1080p, 24p/ PAL/NTSC). ● Масштабування: висока якість масштабування DVD та іншого SD-відео до Full HD (1080p) та інших HD-резолюцій. ● Файловий браузер: зручний файловий браузер з потужними управлінням файлами (копіювання, переміщення, видалення, перейменування, організовувати, сортувати).

Dune HD Duo Quick Start Guide Додаткові функції ● Високоякісне відтворення музики: відтворюйте музичні файли дуже високої якості (до 192 кГц / 24 біт) в різних форматах (FLAC, Monkey’s Audio APE, WAV/PCM, DTS і т.д.). ● Плейлісти: створюйте плейлісти з Ваших папок, використовуйте свої власні плейлісти, використовуйте повторне відтворення і функцію перемішування. ● Функція NAS: доступ до файлів на пристроях зберігання (HDD, оптичний привід і т.д.), підключених до плеєра з локальної мережі (з використанням SMB і FTP). ● BitTorrent: використовуйте вбудований BitTorrent-клієнт для завантаження файлів з P2P-мереж. ● Можливість налаштовувати коритсувацький інтерфейс: робота з медіаколекціями з використанням обкладинок і значків перегляду (з Full HD графікою). ● Flash-програми: розширюйте функціональність прогровача з додатками FlashLite. ● Інтернет-радіо: відтворення і запис різних інтернет-радіостанцій (HTTP/MP3). ● IPTV: відтворення і запис IPTV-потоків (групові UDP/RTP) від Вашого Інтернет-провайдеру*. ● Оція цифрового телебачення: відтворення і запис цифрових телеканалів за допомогою додаткового цифрового TV USB-ключа **. ● Інтернет: перегляд Інтернет-сайтів на екрані телевізора за допомогою вбудованого Веббраузеру***.

• Перевірте наявність групових UDP/RTP-потоків у Вашого Інтернет-провайдеру. ** Цифровий TV USB-ключ в комплект не входить; ця опція може бути придбана окремо. *** Вбудований Веб-браузер має свої обмеження і може не дозволяти перегляд деяких Інтернет-сайтів.

1. Dune HD Duo media player

2. Пульт дистанційного керування (батареї

можуть не бути включені в комплект)

6. Короткий посібник

ПРИМІТКА: Додаткові елементи (опціональні) можуть бути включені в пакет, в залежності від конфігурації прогровача, регіону та постачальника.

8. PREV (попередній)

1. Кнопка ввімкнення/вимкнення

2. Світлодіодний індикатор

1. LAN та 2xUSB 2,0 роз’єми

3. Виділений роз’єм (I2C) (для майбутнього

підключення зовнішніх пристроїв)*

4. Композитний відео- та аналоговий стерео

5. Компонентний (Y/Pb/Pr) відеовихід

6. Коаксіальний цифровий аудіовихід

7. Оптичний цифровий аудіовихід

8. Аналоговий стереоаудіовихід (ліво/право)

9. Отвори для додаткових Wi-Fi-антен

10. Багатоканальний (7.1) аналоговий аудіовихід

11. Вимикач живлення

• Не для навушників або інших A/V пристроїв; підключення навушників або інших A/V пристроїв може призвести до пошкодження Вашого обладнання

Dune HD Duo Quick Start Guide Пульт Дистанційного Керування (ПДК)

1. Командний індикатор - блимає у відповідь на натискання

кнопки ПДК. 2. EJECT - відкрити/закрити лоток оптичного приводу. MUTE ввімкнення/вимикання звуку. MODE - переключити режим відеовиходу; керування деякими іншими функціями програвача. POWER - перемикання на режим очікування.

3. А (Червона), B (Зелена), C (Жовта), D (Блакитна) - доступ

до функцій Blu-Ray диска; керування деякими іншими функціями програвача.

4. 0-9 - введення цифр і тексту, керування деякими іншими функціями прогровача.

5. SEARCH - перехід до заданої позиції відтворення. ZOOM зміна коефіцієнта масштабування для відеоконтенту, який

відтворюється. SET-UP - вхід/вихід до/з меню налаштувань; налаштування параметрів відтворення під час відтворення.

6. V+/V- (збільшення гучності/зменшення гучності) —регулювання гучності.

7. P+/P- (сторінка вгору/вниз) - прокрутка вгору і вниз різних

списків, керування деякими іншими функціями програвача.

8. Стрілки (ВЛІВО, ВПРАВО, ВНИЗ, ВГОРУ), ENTER, RETURN,

TOP MENU, POP UP MENU, INFO - основні кнопки для керування програвачем (навігація по пунктах на екрані, відкрити/ використати обраний елемент, повернутися до попереднього екрана, перейти до головного меню, показати контекстне меню з діями, відображення інформації, керування деякими іншими функціями програвача).

9. PLAY, PAUSE, STOP, SLOW, REW, FWD, PREV, NEXT — керування відтворенням.

10. SUBTITLE, ANGLE/ROTATE, AUDIO, REC, DUNE, URL —

керування відтворенням та деякими іншими функціями програвача.

• Використовуйте лужні «ААА» батарейки.
• Збережіть полярність при встановленні батарей.
• Спрямовуйте ПДК на програвач. Між пультом і плеєром не повинно бути перешкод.
• Якщо ПДК працює тільки на малій відстані або перестає функціонувати, не забудьте замінити батареї.
• Деякі кнопки пульта можуть мати кілька функцій в залежності від поточного режиму прогровача.
• Деякі кнопки пульта можуть бути доступні тільки в деяких режимах прогровача чи лише під час відтворення певного контенту.

Приступаючи до роботи Забезпечіть достатнє місце навколо програвача для належного охолодження. Простору з кожного боку повинно бути не менше 10 см. Впевніться, що ПДК має батареї. Підключіть програвач до телевізора та іншого A/V обладнання належним чином. Використовуйте HDMI з’єднання, щоб отримати максимально можливу якість відео і аудіо. Переконайтеся в тому, що програвач і все відповідне A/V обладнання вимкнене, перш ніж підключати їх. Переконайтеся, що Ваш телевізор та інше A/V обладнання налаштовані на підключення. Увімкніть програвач. Він буде виконувати свої первинні процедури завантаження, що може зайняти до 1 хвилини. У процесі завантаження логотип «DUNE» з’явиться на екрані.

• Якщо Ви не бачите логотип «DUNE» на екрані телевізора після ввімкнення програвача, то можливі деякі проблеми з підключення між плеєром і телевізором, або обирається неправильний відеовхід телевізора або A/V ресівера. У такому разі, ще раз перевірте кабелі та налаштування телевізора або A/V ресивера, або спробуйте використати інший кабель або інший спосіб підключення програвача до телевізора.
• Якщо Ви бачите логотип «DUNE» на екрані телевізора після ввімкнення програвача, а потім зображення зникає і ніяке інше зображення не з’являється протягом не менше 10 секунд, це може означати, що налаштовано неправильний режим виводу відео в програвачі. У такому випадку, натисніть кнопку ПДК «MODE», а потім натисніть одну з кнопок ПДК «1», «2», «3», «4» або «5», щоб переключитися на інший режим виводу відео (див. «Швидке налаштування режиму відеовиходу»). Нарешті, Ви побачите головний екран меню прогавача. Головний екран показує елементи, які дозволяють використовувати різні функції програвача і отримати доступ до всіх накопичувачів і мережевих дисків, підключених до програвача. Відрегулюйте налаштування програвача за необхідністю, використовуючи пункт «SETUP» на головному екрані меню програвача (або, натиснувши кнопку пульта «SETUP»). Зокрема, Ви можете змінити параметри відео- , аудіо- і мережевих налаштувань. Для вибору мови меню програвача, використовуйте Налаштування / Загальні / Мова інтерфейсу. Використовуйте кнопки пульта «ВЛІВО», «ВПРАВО», «ВНИЗ», «ВГОРУ», «ENTER», «RETURN» для переміщення по меню програвача. Використовуйте кнопку пульта «POP UP MENU», щоб показати список доступних команд. За допомогою кнопки пульта «INFO», Ви можете продивитись інформацію про обраний об’єкт. Швидке налаштування режиму відеовиходу Кнопка пульта «MODE» дозволяє здійснити швидке налаштування режиму відеовиходу, не заходячи в меню налаштувань програвача. Цей спосіб конфігурації відеовиходу може знадобитися, якщо Ви не бачите зображення на екрані після підключення програвача до телевізора. Натисніть кнопку пульта «MODE», а потім одну з кнопок пульта «1», «2», «3», «4» або «5», щоб переключитися на один з наступних режимів відеовиходу, відповідно:

1. Композитний/Компонентний, PAL

2. Композитний/Компонентний, NTSC

3. HDMI, 480i, 60 Гц

4. HDMI, 720p, 60 Гц

Після того як Ви бачите зображення на екрані телевізора, натисніть кнопку пульта “ENTER”, а потім перейдіть в меню налаштувань програвача, щоб виконати більш точні налаштування режиму виводу відео в разі потреби. ПРИМІТКА: Процедура швидкого налаштування відеовиходу не може бути використана під час відтворення. Для забезпечення виконання цієї процедури, вимкніть програвча, а потім - увімкніть, і почекайте близько 1 хвилини, щоб завершити процедуру.

Dune HD Duo Quick Start Guide Підключення USB-накопичувачів Для підключення USB-диска, переконайтеся, що Ви на головному екрані меню програвача і USBдиск підключений до USB-порту прогавача. Програвач розпізнає накопичувач, і покаже відповідний пункт на головному екрані. При підключенні USB-диска, який вимагає значної енергії (наприклад, USB HDD), використовуйте зовнішнє джерело живлення для USB-дисків. Енергії, яка надається портами USB програвача, може бути не достатньо для правильного функціонування USB-диска. Не вимикайте USB-накопичувач, під час операції запису. Використання Внутрішніх HDD Для вставки внутрішніх 3,5“ SATA HDD, переконайтеся, що Ви на головному екрані меню програвача, відкрийте HDD-підставку, вставте HDD і закрийте HDD-підставку. Програвач розпізнає внутрішній HDD, і покаже відповідний пункт HDD на головному екрані меню пргравача. Не виймайте внутрішній HDD, під час операції запису. Рекомендується використовувати «зелені» HDD моделі з малим числом RPM, невеликою тепловіддачею і малим енергоспоживанням; для отримання додаткової інформації, будь ласка, дивіться тут: http://dune-hd.com/support/hw_compat/ Використання SD-Карт Пам’яті Щоб вставити SD-карту пам’яті, переконайтеся, що Ви знаходитесь на головному екрані меню програвача і вставили картку в слот SD-карт програвача. Програвач розпізнає карту пам’яті і покаже відповідний пункт на головному екрані. Деякі SD-карти пам’яті, можуть бути не розпізнані програвачем, або можуть працювати неправильно; в такому випадку використовуйте інші моделі SD-карт пам’яті. Не від’єднуйте SD-картку пам’яті, під час операції запису. Доступ до Мережевих Дисків Для підключення мережного диска за допомогою SMB і NFS-протоколів, переконайтеся, що Ви на головному екрані меню програвача, натисніть кнопку пультау «MENU», і оберіть «Створити мережеву папку», а потім заповніть параметри мережного диска. Програвач покаже відповідний пункт на головному екрані. Щоб переглянути список мережевих ресурсів, доступних через SMB і UpnP-протоколи, використайте пункт «Інтернет-Браузер». ПРИМІТКА: Якщо якісь мережеві ресурси не показуються в програвачі, можливо, буде потрібно почекати кілька хвилин, а потім повторити спробу (або натиснути кнопку пульта «MENU» і обрати пункт «Оновити» в командному рядку). Форматування HDD Щоб відформатувати HDD, підключений до програвача, оберіть пункт диска на головному екрані меню програвача, натисніть кнопку пульта «INFO» і оберіть «Форматувати диск» (щоб форматувати весь диск) або «Форматувати розділ». Програвач відформатує диск, використовуючи файлову систему «EXT2». ПРИМІТКА: Для використання дисків, відформатованих програвачем, на комп’ютері з Windows, Вам, можливо, буде потрібна установка додаткового програмного забезпечення на ПК, такого як «EXT2FSD» (http://www.ext2fsd.com/).

Вмикання та Вимикання Прогровача Щоб увімкнути програвач, переконайтеся, що вимикач живлення на задній панелі перебуває у ввімкнутому стані, і натисніть кнопку пульта «POWER» або «ввімк/вимк» кнопку на передній панелі. Щоб переключити програвач у режим очікування, натисніть кнопку пульта «POWER» або «ввімк/ вимк» кнопку на передній панелі. Для виходу з режиму очікування, натисніть будь-яку з цих кнопок Залежно від налаштувань програвача (див. в меню налаштувань програвача), режими «апаратного очікування» та «програмного очікування» можуть бути використані. У «апаратному режимі очікування» відбувається майже повне відключення живлення, а програвач практично не споживає енергії. У «програмному режимі очікування» програвач не подає сигнал на відеовихід, але продовжує функціонувати. Наприклад, якщо пристрої зберігання даних підключені до програвача, Ви все одно можете отримати до них доступ по мережі («NAS» функція програвача). Вихід з «програмного режиму очікування» займає всього кілька секунд. Коли програвач знаходиться в «програмному режимі очікування», він, як і раніше, споживає значну кількість енергії. Не рекомендується тримати програвач в «програмному режимі очікування» на довгий час. Щоб вимкнути плеєр повністю, перемкніть вимикач живлення на задній панелі. Не робіть цього, якщо диски підключені до програвача, і деякі операції запису в прогресі. ПРИМІТКА: Після вимикання плеєра або встановлення «апаратного режиму очікування», рекомендується почекати близько 1 хвилини, перш ніж вмикати його знову. NAS (Мережеві Пристрої) Ви можете отримати доступ до пристроїв зберігання даних, підключених до програвача з локальної мережі, використовуючи FTP і SMB-протоколи. На ПК з Windows, просто наберіть “ftp://ip_address” або “\ \ ip_address” в Провіднику Windows, де “ip_address” - є IP-адреса WiFi Ви можете використовувати WiFi USB-адаптер для підключення програвача до локальної мережі через WiFi. Ознайомтеся з інформацією про WiFi USB-адаптери, які підтримуються: http://dune-hd.com/support/hw_compat/

Сумісність програвача з конкретним обладнанням (A/V обладнання, мережеве обладнання, диски і т.д.) може залежати від різних факторів (конкретної моделі устаткування, особливості встановлення обладнання та використання, налаштування програвача та обладнання, і т.д.). Якщо програвач не може правильно працювати з конкретним обладнанням, спробуйте налаштувати конфігурацію програвача або обладнання, спробуйте використовувати обладнання в іншій формі, або спробуйте використовувати інші апаратні засоби. Сумісність програвача з конкретним медіаконтентом (файли, диски і т.д.) може залежати від різних факторів (особливості кодування медіаконтенту, особливості налаштування програвача, і т.д.). Якщо програвач не відтворює коректно деякий контент, спробуйте налаштувати конфігурацію програвача, або спробуйте використовувати інший формат медіаконтенту.

Dune HD Duo Quick Start Guide Оновлення Програвача і Отримання Детальнішої Будь ласка, перевірте тут оновлені версії прошивки програвача (які можуть покращити функціонування і розширити можливості програвача): http://dune-hd.com/firmware/ (Примітка: Ви також можете підключити програвач до мережі Інтернет і використовувати он-лайн функцію оновлення прошивки, див. Налаштування / Різне / Оновлення Прошивки.) Будь ласка, перевірте тут для отримання більш детальної інформації та сучасної документації та інформації про використання програвача: http://dune-hd.com/manuals/ http://dune-hd.com/support/ Підтримка Розширення Плати Dune HD Duo – програвач, оснащений двома слотами розширення, розташованими на задній панелі плеєра. Додаткову інформацію можна отримати на Інтернет-сайті http://www.dune-hd.com Підтримка Модулів Розширення Можливості програвача Dune HD Duo можуть бути розширені з Модулями Розширення лінійки продуктів Dune HD Smart, таких як Dune HD Smart HE (ще один SATA 3.5“ HDD із функцією гарячої зміни) і Dune HD Smart ME (ще два слоти для розширення плат). Додаткову інформацію можна отримати на Інтернет-сайті http://www.dune-hd.com
