ПОСІБНИК КОРИСТУВАЧА SMART D1 DUNE HD

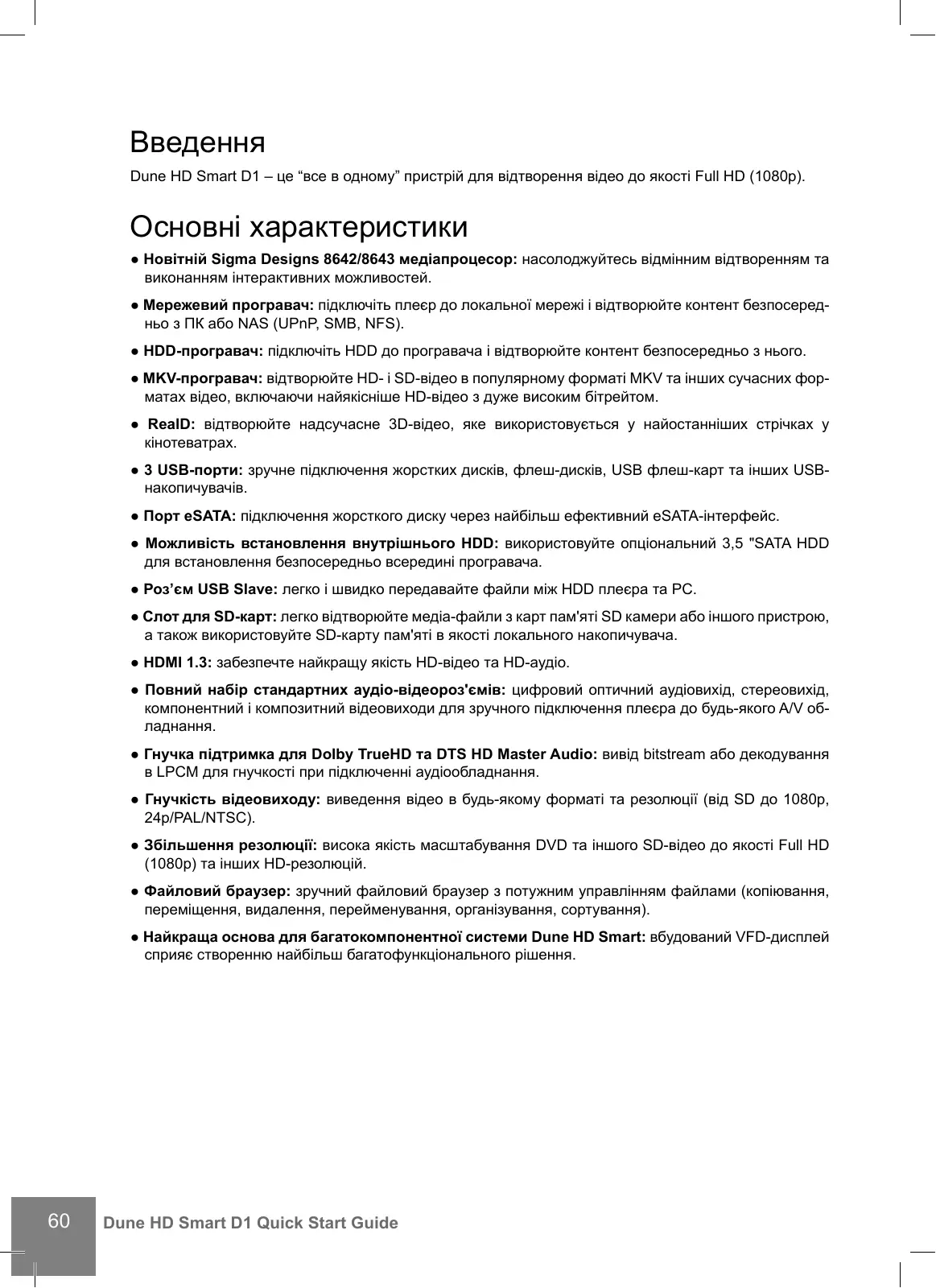

Dune HD Smart D1 – це “все в одному” пристрій для відтворення відео до якості Full HD (1080p). Основні характеристики ● Новітній Sigma Designs 8642/8643 медіапроцесор: насолоджуйтесь відмінним відтворенням та виконанням інтерактивних можливостей. ● Мережевий програвач: підключіть плеєр до локальної мережі і відтворюйте контент безпосередньо з ПК або NAS (UPnP, SMB, NFS). ● HDD-програвач: підключіть HDD до програвача і відтворюйте контент безпосередньо з нього. ● MKV-програвач: відтворюйте HD- і SD-відео в популярному форматі MKV та інших сучасних форматах відео, включаючи найякіcніше HD-відео з дуже високим бітрейтом. ● RealD: відтворюйте надсучасне 3D-відео, яке використовується у найостанніших стрічках у кінотеватрах. ● 3 USB-порти: зручне підключення жорстких дисків, флеш-дисків, USB флеш-карт та інших USBнакопичувачів. ● Порт eSATA: підключення жорсткого диску через найбільш ефективний eSATA-інтерфейс. ● Можливість встановлення внутрішнього HDD: використовуйте опціональний 3,5 "SATA HDD для встановлення безпосередньо всередині програвача. ● Роз’єм USB Slave: легко і швидко передавайте файли між HDD плеєра та PC. ● Cлот для SD-карт: легко відтворюйте медіа-файли з карт пам'яті SD камери або іншого пристрою, а також використовуйте SD-карту пам'яті в якості локального накопичувача. ● HDMI 1.3: забезпечте найкращу якість HD-відео та HD-аудіо. ● Повний набір стандартних аудіо-відеороз'ємів: цифровий оптичний аудіовихід, стереовихід, компонентний і композитний відеовиходи для зручного підключення плеєра до будь-якого A/V обладнання. ● Гнучка підтримка для Dolby TrueHD та DTS HD Master Audio: вивід bitstream або декодування в LPCM для гнучкості при підключенні аудіообладнання. ● Гнучкість відеовиходу: виведення відео в будь-якому форматі та резолюції (від SD до 1080p, 24p/PAL/NTSC). ● Збільшення резолюції: висока якість масштабування DVD та іншого SD-відео до якості Full HD (1080p) та інших HD-резолюцій. ● Файловий браузер: зручний файловий браузер з потужним управлінням файлами (копіювання, переміщення, видалення, перейменування, організування, сортування). ● Найкраща основа для багатокомпонентної системи Dune HD Smart: вбудований VFD-дисплей сприяє створенню найбільш багатофункціонального рішення.

Dune HD Smart D1 Quick Start Guide Додаткові функції ● Високоякісне відтворення музики: відтворюйте музичні файли дуже високої якості (до 192 кГц / 24 біт) в різних форматах (FLAC, Monkey's Audio APE, WAV/PCM, DTS і т.д.). ● Плейлісти: створюйте плейлісти з Ваших папок, використовуйте свої власні плейлісти, використовуйте повторне відтворення і функцію перемішування. ● Функція NAS: доступ до файлів на пристроях зберігання (HDD, оптичний привід і т.д.), підключених до плеєра з локальної мережі (з використанням SMB і FTP). ● BitTorrent: використовуйте вбудований BitTorrent-клієнт для завантаження файлів з P2P-мереж. ● Можливість налаштовувати коритсувацький інтерфейс: робота з медіаколекціями з використанням обкладинок і значків перегляду (з Full HD графікою). ● Flash-додатки: розширюйте функціональність прогровача з додатками FlashLite. ● Інтернет-радіо: відтворення і запис різних інтернет-радіостанцій (HTTP/MP3). ● IPTV: відтворення і запис IPTV-потоків (групові UDP/RTP) від Вашого Інтернет-провайдеру*. ● Оція цифрового телебачення: відтворення і запис цифрових телеканалів за допомогою додаткового цифрового TV USB-ключа **. ● Веб-браузер: перегляд Інтернет-сайтів на екрані телевізора за допомогою вбудованого Веббраузеру ***.

• Перевірте наявність multicast UDP/RTP-потоків у Вашого Інтернет-провайдеру. ** Цифровий TV USB-ключ в комплект не входить; ця опція може бути придбана окремо. *** Вбудований Веб-браузер має свої обмеження і може не дозволяти перегляд деяких Інтернетсайтів.

1. Dune HD Smart D1 media player

2. Пульт дистанційного керування

(батареї можуть не бути включені в комплект)

6. Зовнішній блок живлення

7. Короткий посібник

ПРИМІТКА: Додаткові елементи (опціональні) можуть бути включені в пакет, в залежності від конфігурації прогровача, регіону та постачальника. Зовнішній вигляд Вигляд спереду: Вигляд ззаду: A/V

1. Кнопка вмикання/вимикання

2. Світлодіодний індикатор

7. Кнопка вилучення диска (EJECT)

• Для контролю зовнішнього оптичного приводу (при підключеному)

1. LAN та 2xUSB 2.0 роз’єми

2. Композитний відеовихід та аналоговий

3. Компонентний (Y/Pb/Pr) відеовихід

6. Оптичний цифровий аудіовихід

8. Виділений роз'єм (I2C) (для майбутнього підключення зовнішніх

9. Роз'єм живлення 12V

• Не для навушників або інших A/V пристроїв; підключення навушників або інших A/V пристроїв може призвести до пошкодження Вашого обладнання

Dune HD Smart D1 Quick Start Guide Пульт Дистанційного Керування (ПДК)

1. Індикатор команд - блимає у відповідь на натискання кнопки

2. EJECT - відкрити/закрити лоток оптичного приводу. MUTE ввімкнення/вимикання звуку. MODE - переключити режим відеовиходу; керування деякими іншими функціями програвача. POWER - перемикання на режим очікування.

3. А (Червона), B (Зелена), C (Жовта), D (Блакитна) - доступ до

функцій Blu-Ray диска; керування деякими іншими функціями програвача.

4. 0-9 - введення цифр і тексту, керування деякими іншими функціями прогровача.

5. SEARCH - перехід до заданої позиції відтворення. ZOOM - зміна

коефіцієнта масштабування для відеоконтенту, який відтворюється. SET-UP - вхід/вихід до/з меню налаштувань; налаштування параметрів відтворення під час відтворення.

6. V+/V- (збільшення гучності/зменшення гучності) - регулювання гучності.

7. P+/P- (сторінка вгору/вниз) - прокрутка вгору і вниз різних

списків, керування деякими іншими функціями програвача.

8. Стрілки (ВЛІВО, ВПРАВО, ВНИЗ, ВГОРУ), ENTER, RETURN,

TOP MENU, POP UP MENU, INFO - основні кнопки для керування програвачем (навігація по пунктах на екрані, відкрити/ використати обраний елемент, повернутися до попереднього екрана, перейти до головного меню, показати контекстне меню з діями, відображення інформації, керування деякими іншими функціями програвача).

9. PLAY, PAUSE, STOP, SLOW, REW, FWD, PREV, NEXT - керування відтворенням.

10. SUBTITLE, ANGLE/ROTATE, AUDIO, REC, DUNE, URL - керування відтворенням та деякими іншими функціями програвача.

• Використовуйте лужні “ААА” батарейки.
• Дотримуйтеся полярності при встановленні батарей.
• Спрямовуйте ПДК на програвач. Між пультом і плеєром не повинно бути перешкод.
• Якщо ПДК працює тільки на малій відстані або перестає функціонувати, не забудьте замінити батареї.
• Деякі кнопки пульта можуть мати кілька функцій в залежності від поточного режиму прогровача.
• Деякі кнопки пульта можуть бути доступні тільки в деяких режимах прогровача чи лише під час відтворення певного контенту.

Приступаючи до роботи Видаліть прозору захисну плівку з передньої панелі програвача, щоб забезпечити гарний зовнішній вигляд програвача. Забезпечіть достатнє місце навколо програвача для належного охолодження. Простору з кожного боку повинно бути не менше 10 см. Впевніться, що ПДК має батареї. Підключіть програвач до телевізора та іншого A/V обладнання належним чином. Використовуйте HDMI з'єднання, щоб отримати максимально можливу якість відео і аудіо. Переконайтеся в тому, що програвач і все відповідне A/V обладнання вимкнене, перш ніж підключати їх. Переконайтеся, що Ваш телевізор та інше A/V обладнання налаштовані на підключення. Увімкніть програвач. Він буде виконувати свої первинні процедури завантаження, що може зайняти до 1 хвилини. У процесі завантаження логотип "DUNE" з’явиться на екрані.

• Якщо Ви не бачите логотип "DUNE" на екрані телевізора після ввімкнення програвача, то можливі деякі проблеми з підключення між плеєром і телевізором, або обирається неправильний відеовхід телевізора або A/V ресівера. У такому разі, ще раз перевірте кабелі та налаштування телевізора або A/V ресивера, або спробуйте використати інший кабель або інший спосіб підключення програвача до телевізора.
• Якщо Ви бачите логотип "DUNE" на екрані телевізора після ввімкнення програвача, а потім зображення зникає і ніяке інше зображення не з’являється протягом не менше 10 секунд, це може означати, що налаштовано неправильний режим виводу відео в програвачі. У такому випадку, натисніть кнопку ПДК "MODE", а потім натисніть одну з кнопок ПДК "1", "2", "3", "4" або "5", щоб переключитися на інший режим виводу відео (див. "Швидке налаштування режиму відеовиходу"). Нарешті, Ви побачите головний екран меню прогавача. Головний екран показує елементи, які дозволяють використовувати різні функції програвача і отримати доступ до всіх накопичувачів і мережевих дисків, підключених до програвача. Відрегулюйте налаштування програвача за необхідністю, використовуючи пункт "SETUP" на головному екрані меню програвача (або, натиснувши кнопку пульта "SETUP"). Зокрема, Ви можете змінити параметри відео- , аудіо- і мережевих налаштувань. Для вибору мови меню програвача, використовуйте Налаштування / Загальні / Мова інтерфейсу. Використовуйте кнопки пульта “ВЛІВО”, “ВПРАВО”, “ВНИЗ”, “ВГОРУ”, “ENTER”, “RETURN” для переміщення по меню програвача. Використовуйте кнопку пульта "MENU", щоб показати список доступних команд. За допомогою кнопки пульта "INFO", Ви можете продивитись інформацію про обраний об'єкт. Швидке налаштування режиму відеовиходу Кнопка пульта "MODE" дозволяє здійснити швидке налаштування режиму відеовиходу, не заходячи в меню налаштувань програвача. Цей спосіб конфігурації відеовиходу може знадобитися, якщо Ви не бачите зображення на екрані після підключення програвача до телевізора. Натисніть кнопку пульта "MODE", а потім одну з кнопок пульта "1", "2", "3", "4" або "5", щоб переключитися на один з наступних режимів відеовиходу, відповідно:

1. Композитний/Компонентний, PAL

2. Композитний/Компонентний, NTSC

3. HDMI, 480i, 60 Гц

4. HDMI, 720p, 60 Гц

Після того як Ви бачите зображення на екрані телевізора, натисніть кнопку пульта "ENTER", а потім перейдіть в меню налаштувань програвача, щоб виконати більш точні налаштування режиму виводу відео в разі потреби. ПРИМІТКА: Процедура швидкого налаштування відеовиходу не може бути використана під час відтворення. Для забезпечення виконання цієї процедури, вимкніть програвча, а потім - увімкніть, і почекайте близько 1 хвилини, щоб завершити процедуру.

Dune HD Smart D1 Quick Start Guide Підключення USB-накопичувачів Для підключення USB-диска, переконайтеся, що Ви на головному екрані меню програвача і USBдиск підключений до USB-порту прогавача. Програвач розпізнає накопичувач, і покаже відповідний пункт на головному екрані. При підключенні USB-диска, який вимагає значної енергії (наприклад, USB HDD), використовуйте зовнішнє джерело живлення для USB-дисків. Енергії, яка надається портами USB програвача, може бути не достатньо для правильного функціонування USB-диска. Не вимикайте USB-накопичувач, під час операції запису. Використання SD-карт пам'яті Щоб вставити SD-карту пам'яті, переконайтеся, що Ви знаходитесь на головному екрані меню програвача і вставили картку в слот SD-карт програвача. Програвач розпізнає карту пам'яті і покаже відповідний пункт на головному екрані. Деякі SD-карти пам'яті, можуть бути не розпізнані програвачем, або можуть працювати неправильно; в такому випадку використовуйте інші моделі SD-карт пам'яті. Не від’єднуйте SD-картку пам'яті, під час операції запису. Підключення eSATA-накопичувачів Для підключення eSATA-диску, вимкніть програвач та eSATA-диск, підключіть диск до eSATA-порту програвача (і підключіть диск eSATA до його живлення), увімкніть eSATA-диск, і, як останній крок, увімкніть програвач. Програвач розпізнає eSATA-диск, і покаже відповідний пункт на головному екрані меню прогровача. Вимкніть та від'єднайте eSATA-диск тільки після вимкнення прогровача. Використання Кабеля USB Slave Щоб підключити плеєр з встановленим внутрішнім HDD через USB, вимкніть плеєр, підключіть USB-кабель до прогровача та ПК, а потім увімкніть програвач. ПК розпізнає новий USB-пристрій. Після закінчення роботи з програвачем на ПК, переконайтеся, що USB-пристрій правильно відключено від ПК («Безпечне вилучення пристрою», або аналогічні функції), вимкніть програвач, а потім від’єднайте USB-кабель від програвача та ПК. Доступ до Мережевих Дисків Для підключення мережного диска за допомогою SMB і NFS-протоколів, переконайтеся, що Ви на головному екрані меню програвача , натисніть кнопку пультау "MENU", і оберіть "Створити мережеву папку", а потім заповніть параметри мережного диска. Програвач покаже відповідний пункт на головному екрані. Щоб переглянути список мережевих ресурсів, доступних через SMB і UpnP-протоколи, використайте пункт “Інтернет-Браузер”. ПРИМІТКА: Якщо якісь мережеві ресурси не показуються в програвачі, можливо, буде потрібно почекати кілька хвилин, а потім повторити спробу (або натиснути кнопку пульта "MENU" і обрати пункт "Оновити" в командному рядку). Форматування HDD Щоб відформатувати HDD, підключений до програвача, оберіть пункт диска на головному екрані меню програвача, натисніть кнопку пульта "INFO" і оберіть "Форматувати диск" (щоб форматувати весь диск) або "Форматувати розділ". Програвач відформатує диск, використовуючи файлову систему "EXT2" . ПРИМІТКА: Для використання дисків, відформатованих програвачем, на комп'ютері з Windows, Вам, можливо, буде потрібна установка додаткового програмного забезпечення на ПК, такого як "EXT2FSD" (http://www.ext2fsd.com/).

Вмикання та Вимикання Прогровача Щоб увімкнути програвач, переконайтеся, що вимикач живлення на задній панелі перебуває у ввімкнутому стані, і натисніть кнопку пульта «POWER» або «ввімк/вимк» кнопку на передній панелі. Щоб переключити програвач у режим очікування, натисніть кнопку пульта «POWER» або «ввімк/вимк» кнопку на передній панелі. Для виходу з режиму очікування, натисніть будь-яку з цих кнопок знову. Залежно від налаштувань програвача (див. в меню налаштувань програвача), режими «апаратного очікування» та «програмного очікування» можуть бути використані. У «апаратному режимі очікування» відбувається майже повне відключення живлення, а програвач практично не споживає енергії. У «програмному режимі очікування» програвач не подає сигнал на відеовихід, але продовжує функціонувати. Наприклад, якщо пристрої зберігання даних підключені до програвача, Ви все одно можете отримати до них доступ по мережі («NAS» функція програвача). Вихід з «програмного режиму очікування» займає всього кілька секунд. Коли програвач знаходиться в «програмному режимі очікування», він, як і раніше, споживає значну кількість енергії. Не рекомендується тримати програвач в « програмному режимі очікування » на довгий час. Щоб вимкнути плеєр повністю, перемкніть вимикач живлення на задній панелі. Не робіть цього, якщо диски підключені до програвача, і деякі операції запису в прогресі. ПРИМІТКА: Після вимикання плеєра або встановлення «апаратного режиму очікування», рекомендується почекати близько 1 хвилини, перш ніж вмикати його знову. NAS (Мережеві Пристрої) Ви можете отримати доступ до пристроїв зберігання даних, підключених до програвача з локальної мережі, використовуючи FTP і SMB-протоколи. На ПК з Windows, просто наберіть "ftp://ip_address" або "\ \ ip_address" в Провіднику Windows, де "ip_address" - є IP-адреса програвача. WiFi Ви можете використовувати WiFi USB-адаптер для підключення програвача до локальної мережі через WiFi. Ознайомтеся з інформацією про WiFi USB-адаптери, які підтримуються: http://dune-hd.com/support/ hw_compat/ Внутр. 3,5'' HDD з інтерфейсом SATA Можливість встановлення всередину пристрою 3,5''HDD з інтерфейсом SATA визначається дистриб’ютором або дилером в кожному конкретному регіоні. Для отримання додаткової інформації, зв'яжіться з Вашим дилером.

Сумісність програвача з конкретним обладнанням (A/V обладнання, мережеве обладнання, диски і т.д.) може залежати від різних факторів (конкретної моделі устаткування, особливості встановлення обладнання та використання, налаштування програвача та обладнання, і т.д.). Якщо програвач не може правильно працювати з конкретним обладнанням, спробуйте налаштувати конфігурацію програвача або обладнання, спробуйте використовувати обладнання в іншій формі, або спробуйте використовувати інші апаратні засоби. Сумісність програвача з конкретним медіаконтентом (файли, диски і т.д.) може залежати від різних факторів (особливості кодування медіаконтенту, особливості налаштування програвача, і т.д.). Якщо програвач не відтворює коректно деякий контент, спробуйте налаштувати конфігурацію програвача, або спробуйте використовувати інший формат медіаконтенту.

Dune HD Smart D1 Quick Start Guide Оновлення Програвача і Отримання Додаткової Будь ласка, перевірте тут оновлені версії прошивки програвача (які можуть покращити функціонування і розширити можливості програвача): http://dune-hd.com/firmware/ (Примітка: Ви також можете підключити програвач до мережі Інтернет і використовувати он-лайн функцію оновлення прошивки, див. Налаштування / Різне / Оновлення Прошивки.) Будь ласка, перевірте тут для отримання більш детальної інформації та сучасної документації та інформації про використання програвача: http://dune-hd.com/manuals/ http://dune-hd.com/support/ Модульна система компонування програвача Програвачі Dune HD Smart дозволяють створювати власні конфігурації на основі первинних та опціональних налаштувань, які можуть бути об'єднані для створення комплексного рішення. Програвач Dune HD Smart може бути розширено за допомогою модулів, таких як: ● Dune HD Smart HE (додає можливість установки 3,5 "HDD) ● Dune HD Smart ME (додає можливість встановлення різних додаткових модулів) ● Dune HD Smart BE (додає можливість для відтворення Blu-ray/DVD/CD) (у тому числі комерційних дисків Blu-ray/DVD). Модулі можуть працювати виключно з головного пристрою (Програвача Dune HD Smart) і використовувати загальну систему управління, реалізовану за допомогою головного пристрою. Кількість підключених модулів може варіюватися в широкому діапазоні: користувач може скомпілювати свою Dune HD Smart систему, наприклад, 2, 3 і навіть 6 компонентів. Для того, щоб горизонтально згрупувати 2 або 3 SMART-пристрої , можуть бути використані спеціальні кріплення. Наприклад, група з 3 модулів, у тому числі головного пристрою, в поєднанні таким чином, буде складатися з нового програвача стандартного розміру, як модель Dune HD Max. Крім того, угрупування необхідної кількості модулів дозволяє замінювати функціональність Dune HD Max, забезпечуючи більшу гнучкість роботи в той же час. Зокрема, модульний підхід дає можливість згрупувати модулі в будь-якому порядку в будь-який час, в залежності від потреб користувача, а також заміни (модернізації) окремих модулів, а не заміни всього комплекту обладнання. Додаткову інформацію можна отримати на інтернет-сайті http://www.dune-hd.com
