Тип продукту	Апарат високого тиску холодної води
Бренд	Kärcher
Модель	HD 5/15 CX Plus
Максимальний тиск	150 бар
Максимальна витрата	500 л/год
Споживана потужність	3,1 кВт
Електроживлення	230 В / 50 Гц
Розміри (Д × Ш × В)	400 × 400 × 930 мм
Вага	30 кг
Максимальна температура води	60 °C
Тип двигуна	Асинхронний електродвигун
Насос	Трипоршневий насос з латуні
Гнучкий шланг високого тиску	10 м
Основні функції	Регульований тиск, вбудована система миючого засобу, автоматичне вимкнення
Безпека	Запобіжний клапан, захист від перегріву
Обслуговування та чищення	Регулярне очищення водяного фільтра, видалення накипу за необхідності
Запчастини та ремонтопридатність	Набір ущільнень, форсунки, шланг доступні
Аксесуари в комплекті	Обертова форсунка, плоска форсунка, розпилювальна штанга
Гарантія	2 роки

Часті запитання - HD 5/15 CX Plus KARCHER

Як використовувати систему миючого засобу на Kärcher HD 5/15 CX Plus?

Вбудована система миючого засобу дозволяє вводити миючий засіб у струмінь води. Для використання прикрутіть всмоктувальний шланг до резервуару миючого засобу, потім поверніть ручку дозування в потрібне положення. Після цього натисніть курок пістолета для нанесення суміші.

Який максимальний тиск апарату?

Максимальний тиск становить 150 бар, що робить його придатним для твердих поверхонь, таких як бетон, камінь або метал. Для більш чутливих поверхонь зменшіть тиск за допомогою регулювальної ручки.

Як обслуговувати насос апарата високого тиску?

Рекомендується зливати воду з насоса при замерзанні, міняти моторне масло після 50 годин роботи та регулярно перевіряти водяний фільтр. Використовуйте спеціальне мастило для насоса, щоб продовжити термін його служби.

Що робити, якщо тиск нестабільний?

Спочатку перевірте подачу води: витрата повинна бути достатньою. Потім огляньте водяний фільтр на предмет засмічення. Нарешті, перевірте форсунку: якщо вона зношена або засмічена, почистіть або замініть її.

Чи можна використовувати гарячу воду з цією моделлю?

Так, максимальна температура води на вході становить 60 °C. Не перевищуйте цю межу, інакше ви ризикуєте пошкодити насос та ущільнення.

Як замінити шланг високого тиску?

Відключіть апарат, потім відкрутіть з'єднання шланга на насосі. Також від'єднайте з'єднання пістолета. Встановіть новий шланг, щільно затягнувши з'єднання. Видаліть повітря перед першим використанням.

Апарат не запускається, що робити?

Перевірте, чи підключено кабель живлення та чи не спрацював автоматичний вимикач. Впевніться, що вимикач увімкнення/вимкнення знаходиться в положенні "I". Якщо проблема не зникає, спробуйте іншу розетку. Якщо нічого не допомагає, зверніться до служби підтримки.

Яка довжина шланга?

Поставлений шланг високого тиску має довжину 10 метрів, що забезпечує хорошу мобільність навколо робочої зони.

Чи можна використовувати аксесуари інших брендів?

Не рекомендується використовувати непідходящі аксесуари, оскільки вони можуть не витримати тиску або пошкодити апарат. Використовуйте виключно аксесуари Kärcher або схвалені для лінійки HD 5/15.

Як очистити водяний фільтр?

Відкрутіть з'єднання подачі води на насосі, вийміть нержавіючий фільтр, промийте його чистою водою, потім встановіть на місце. Виконуйте цю процедуру щомісяця у разі жорсткої води.

ПОСІБНИК КОРИСТУВАЧА HD 5/15 CX Plus KARCHER

Загальні вказівки.... 213

Використання за призначенням.... 213

Охорона довкілля 213

Приладдя та запасні деталі 213

Вказівки з техніки безпеки.... 213

Опис пристрою.... 214

Монтаж 214

Електричне підключення.... 215

Патрубок для підключення водопостачання .... 215

Керування.... 215

Транспортування.... 216

Зберігання 217

Догляд та технічне обслуговування.... 217

Допомога в разі несправностей.... 218

Гарантія 218

Технічні характеристики 218

Декларація про відповідність стандартам ЄС. 221

Загальні вказівки

Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з

експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них.

Зберігати обидві брошури для подальшого використання або для наступного власника.

Використання за призначенням

Цей миючий апарат високого тиску призначений виключно для виконання зазначених нижче робіт:

- Очищення струменем низького тиску з використанням мийного засобу (наприклад, очищення обладнання, транспортних засобів, будівельних конструкцій, інструментів)

- Очищення струменем високого тиску без мийного засобу (наприклад, фасадів, терас, садових інструментів)

Для видалення стійких забруднень ми рекомендуємо використовувати роторне сопло із спеціального приладдя.

Роторне сопло входить до комплекту поставки варіанту «Plus».

Граничні значення для водопостачання

УВАГА

Забруднена вода

Передчасне зношення або відкладення в пристрої Для експлуатації пристрою використовувати лише чисту або оборотну воду, яка не перевищує граничних значень.

Для водопостачання застосовуються такі граничні значення:

● Значення pH: 6,5-9,5
- Електропровідність: провідність чистої води + 1200 мкСм/см, максимальна провідність 2000 мкСм/см
- Речовини, що осідають (обсяг проби 1 л, час осідання 30 хвилин): < 0,5 мг/л
- Речовини, що фільтруються: < 50 мг/л, неабразивні речовини

● Вуглеводні: < 20 мг/л

● Кальцій: < 200 мг/л
● Залізо: < 0,5 мг/л
● Марганець: < 0,05 мг/л
● Мідь: < 2 мг/л
● Активний хлор: < 0,3 мг/л
- Без неприємних запахів

- Загальна жорсткість: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO₃/л)

Охорона довкілля

Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля.

Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі

неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію пристрою.

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Комплект поставки

Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій.

Вказівки з техніки безпеки

• Перед першим уведенням пристрою в експлуатацію слід обов'язково ознайомитись із вказівками з техніки безпеки 5.951-949.0.
• Дотримуватись національних правил користування рідкоструминними миючими апаратами.
• Дотримуватись національних правил техніки безпеки. Рідкоструминні миючі апарати слід регулярно перевіряти. Результат перевірки слід документувати письмово.
• Забороняється вносити зміни до пристрою та приладдя.

Символи на пристрої

Не допускається безпосереднє під'єднання пристрою до громадської мережі питного водопостачання.

Не спрямовувати струмінь води під високим тиском на людей, тварин, увімкнене електричне обладнання чи на самий пристрій. Захищати пристрій від морозу.

Запобіжні пристрої

△ОБЕРЕЖНО

Відсутні або змінені запобіжні пристрої

Запобіжні пристрої призначені для вашого захисту. Забороняється змінювати запобіжні пристрої чи нехтувати ними.

Запобіжні пристрої настроєні та опломбовані на заводі. Регулювання дозволяється доручати лише співробітникам сервісної служби.

Манометричний вимикач

У разі відпускання спускного важеля на високонапірному пістолеті манометричний вимикач відключає насос високого тиску, і струмінь високого тиску зупиняється.

При натисканні на спускний важіль насос знову вмикається.

Опис пристрою

Огляд пристрою

Див. сторінку з зображеннями

①Ковпак колеса
② Тримач для насадки
③Полоз
④ Заводська табличка
⑤ Підставка для потрійної форсунки
⑥ Тримач для очищувача поверхонь під час транспортування
⑦ Фіксатор дугоподібної ручки
⑧ Ручка, внизу (втягнута)
⑨ Ручка, угорі (витягнута)
⑩ Сопло високого тиску
⑪ Маркування сопла високого тиску
⑫ Струминна трубка EASY!Lock
⑬ Високонапірний пістолет EASY!Force
⑭Запобіжний фіксатор
⑮ Спускний важіль
⑯Запобіжний важіль
⑰ Шланг високого тиску EASY!Lock
⑱ Підставка для шланга
⑲ Trимач кабелю
⑳ Тримач струминної трубки без затискача
②1 Гумова стрічка (не для пристроїв з барабаном для шланга)
②2 Підставка до роторного сопла (роторне сопло входить до комплекту поставки тільки для варіанта «Plus»)
②3 Тримач струминної трубки з затискачем для транспортування
24 Вимикач пристрою
25Ручка
②6 Патрубок високого тиску EASY!Lock

27 Ручка для утримання
28 Патрубок для підключення водопостачання
29 Всмоктувальний шланг для мийного засобу з фільтром та дозатором мийного засобу
30 Сітчастий фільтр
31Патрубок шланга
32 Накидна гайка
33Рукоятка
③4 Барабан для шланга

Кольорове маркування

• Елементи керування процесом очищення позначені жовтим кольором.
• Елементи керування технічним обслуговуванням і сервісом позначені світло-сірим кольором.

Монтаж

Кріплення ковпаків коліс

- Закріпити ковпаки коліс

Установлення приладдя

Вказівка

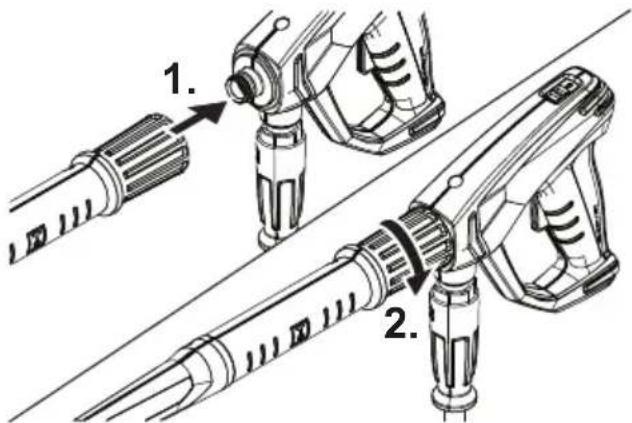

Система EASY!Lock дозволяє швидко й надійно з'єднувати компоненти, повертаючи їх у різьбовому з'єднанні лише на один оберт.

1. Установити сопло високого тиску на струминну трубу міткою догори.
2. Вручну затягнути сопло високого тиску (Easy!Lock).
3. Під'єднати струминну трубку до високонапірного пістолета й затягнути вручну (EASY!Lock).

1. Відкрити фіксатор дугоподібної ручки.
2. Витягти ручку до кінцевого положення.
   У пристроях без барабана для шланга:
3. Під'єднати шланг високого тиску до високонапірного пістолета та патрубка високого тиску пристрою й затягнути вручну (EASY!Lock).
   У пристроях з барабаном для шланга:
4. Розкласти розгорнутий шланг високого тиску на підлозі.
5. Вставити і зафіксувати рукоятку у валу барабана для шланга.
6. Повертати рукоятку за годинниковою стрілкою, при цьому рівномірно намотуючи шланг високого тиску на барабан для шланга.
7. Під'єднати шланг високого тиску до високонапірного пістолета й затягнути вручну (EASY!Lock).

Електричне підключення

△НЕБЕЗПЕКА

Відсутність від'єднання від мережі

Небезпека травмування через ураження електричним струмом

Підключити пристрій за допомогою штепсельної вилки до електричної мережі. Використання нерознімного з'єднання з електромережею не допускається. Штепсельна вилка призначена для відключення від мережі.

1. Розмотати мережевий кабель та покласти його на підлогу.

2. Вставити штепсельну вилку у розетку.

Патрубок для підключення водопостачання

Підключення до водопроводу

⚠ПОПЕРЕДЖЕННЯ

Повернення забрудненої води в мережу питної води

Небезпека для здоров'я

Дотримуватись правил, установлених підприємством з водопостачання.

Загідно з чинними правилами не дозволяється експлуатація пристрою без системного розділювача в мережі питного водопостачання.

Використовувати системний розділювач KÄRCHER або інший системний розділювач, що відповідає вимогам EN 12729 , тип ВА. Вода, що пройшла через системний розділювач, класифікується як непридатна для пиття. Завжди приєднувати системний розділювач до водопроводу, не приєднувати його до патрубка для підключення водопостачання.

1. Перевірити тиск подачі води на вході, температуру на вході і кількість води, що подається (див. главу Технічні характеристики).

2. З'єднати системний розділювач і патрубок пристрою для підключення водопостачання за допомогою шланга для подачі води (вимоги до шланга для подачі води див. у главі Технічні характеристики).

3. Відкрити лінію водопостачання.

Подача води з бака шляхом усмоктування

1. Пригвинтити шланг з фільтром до патрубка для підключення водопостачання (номер для замовлення див. у главі Технічні характеристики).

2. Видалити повітря з пристрою (див. главу Видалення повітря з пристрою).

Видалення повітря з пристрою

1. Відкрутити сопло високого тиску від струминної трубки.

2. Дати пристрою попрацювати, поки вода не почне текти без бульбашок повітря.

3. У разі проблем під час видалення повітря запустити пристрій на 10 секунд, потім вимкнути його. Повторити процес кілька разів.

4. Вимкнути пристрій.

5. Накрутити сопло високого тиску на струминну трубку.

Керування

△НЕБЕЗПЕКА

Струмінь води високого тиску

Небезпека травмування

Забороняється фіксувати спускний і запобіжний важелі в робочому положенні.

Не використовувати високонапірний пістолет, якщо пошкоджено запобіжний важіль.

Перед виконанням будь-яких робіт із пристроєм пересунути запобіжний фіксатор високонапірного пістолета вперед.

Тримати високонапірний пістолет і струминну трубку обома руками.

△ПОПЕРЕДЖЕННЯ

Несправний пристрій і приладдя, пошкоджені підвідні лінії та з'єднання

Небезпека травмування

Пристрій можна експлуатувати тільки в бездоганному стані.

Відкривання/закривання високонапірного пістолета

1. Натиснути запобіжний та спускний важелі. Високонапірний пістолет відкривається.

2. Відпустити запобіжний та спускний важелі. Високонапірний пістолет закривається.

Експлуатація під високим тиском

Пристрій може експлуатуватися у вертикальному та горизонтальному положенні.

Вказівка

Пристрій оснащений манометричним вимикачем. Двигун запускається лише в тому разі, якщо високонапірний пістолет відкритий.

1. У пристроях з барабаном для шланга: Завжди повністю розмотувати з барабана шланг високого тиску.

2. Встановити вимикач пристрою у положення «I/ON».

3. Пересунути запобіжний фіксатор високонапірного пістолета назад. Високонапірний пістолет розблокований.

4. Відкрити високонапірний пістолет.

Вибір типу струменя

1. Закрити високонапірний пістолет.

2. Повертати корпус сопла доти, поки потрібний символ не співпаде з міткою.

	Круглий струмінь високого тиску (0°) для особливо стійких забруднень
CHEM	Плоский струмінь низького тиску (CHEM)для роботи з мийним засобом або миття низьким тиском
	Плоский струмінь високого тиску (25°)для масштабних забруднень

Експлуатація з мийними засобами

⚠НЕБЕЗПЕКА

Високий тиск, що зберігається в пристрої

Небезпека травмування

Перед зміною сопел вимкнути пристрій.

Натискати високонапірний пістолет, поки з пристрою не буде скинуто тиск.

△ПОПЕРЕДЖЕННЯ

Неправильне поводження з мийними засобами

Небезпека для здоров'я

Дотримуватися вказівки з техніки безпеки, що містяться на мийних засобах!

УВАГА

Непридатні мийні засоби

Пошкодження пристрою та об'єктів, що очищаються

Використовувати лише мийні засоби, дозволені фірмою KÄRCHER.

Дотримуватися рекомендацій щодо дозування та вказівок до мийного засобу.

Задля захисту довкілля мийний засіб слід використовувати ощадливо.

Вказівка

Використання мийних засобів KÄRCHER забезпечує безперебійну роботу обладнання.

Рекомендуємо отримати консультацію або замовити наш каталог чи інформаційні матеріали про наші мийні засоби.

1. Витягнути всмоктувальний шланг для мийного засобу.

2. Установити об'єм всмоктування розчину мийного засобу на фільтрі для мийного засобу.

3. Вставити всмоктувальний шланг для мийного засобу в ємність із мийним засобом.

4. Встановити сопло в положення «СНЕМ».

5. Увімкнути миючий апарат високого тиску.

Рекомендований метод чищення

1. Ощадливо розпилити мийний засіб на суху поверхню й залишити на деякий час (не витирати).

2. Розчинений бруд змити струменем води під високим тиском.

Після роботи з мийним засобом

1. Встановити максимальне значення об'єму всмоктування на фільтрі для мийного засобу.

2. Занурити фільтр у чисту воду.

3. Запустити пристрій і протягом хвилини промити чистою водою.

Переривання роботи

1. Закрити високонапірний пістолет. Пристрій вимикається.

2. Пересунути запобіжний фіксатор уперед. Високонапірний пістолет заблокований.

Продовження роботи

1. Пересунути запобіжний фіксатор назад. Високонапірний пістолет розблокований.

2. Відкрити високонапірний пістолет. Пристрій вмикається.

Завершення роботи

1. Закрити лінію водопостачання.

2. Відкрити високонапірний пістолет.

3. Встановити вимикач пристрою в положення «І / ON» і дати пристрою попрацювати протягом 5-10 с.

4. Закрити високонапірний пістолет.

5. Встановити вимикач на «0/OFF».

6. Витягувати штепсельну вилку з розетки тільки сухими руками.

7. Зняти лінію водопостачання.

8. Відкрити високонапірний пістолет до тих пір, поки в пристрої не буде скинуто тиск.

9. Пересунути запобіжний фіксатор уперед. Високонапірний пістолет заблокований.

Транспортування

⚠ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень Під час зберігання та транспортування враховувати вагу пристрою.

УВАГА

Неналежне транспортування

Небезпека пошкодження

Захищати спускний важіль високонапірного пістолета від пошкоджень.

• Транспортування пристрою в транспортних засобах: закріпляти пристрій згідно з чинними нормами для запобігання його ковзанню та перевертанню.
• Транспортування пристрою на великі відстані: тягнути пристрій за собою за дугоподібну ручку.
• Транспортування пристрою сходами: підіймати пристрій сходинка за сходинкою. Полози захищають корпус від пошкоджень.
• Перенесення пристрою: переносити пристрій за ручки.

Тримач для очищувача поверхонь під час транспортування

1. З'єднувальний патрубок очищувача поверхонь вставити в тримач для транспортування на миючому апараті високого тиску.
2. Загвинтити накидну гайку приблизно на 1 зворот.

Транспортування краном

△НЕБЕЗПЕКА

Неналежне транспортування краном

Небезпека травмування падаючим пристроєм або падаючими предметами

Дотримуватись місцевих правил техніки безпеки і вказівок з техніки безпеки.

Пристрій дозволяється транспортувати за допомогою крана тільки особам, що пройшли інструктаж з керування краном.

Перед кожним транспортуванням краном перевіряти підйомний механізм на наявність пошкоджень.

Перед кожним транспортуванням краном перевіряти ручку на наявність пошкоджень.

Піднімати пристрій тільки за ручку.

Не застосовувати ланцюгові стропи.

Фіксувати підйомний пристрій від ненавмисного від'єднання вантажу.

Перед транспортуванням краном зняти струминну трубку з високонапірним пістолетом, соплами, очищувачем поверхні й іншими незакріпленими предметами.

Під час процесу підйому забороняється транспортувати на пристрої будь-які предмети. Не стояти під вантажем.

При цьому стежити за тим, щоб у небезпечній зоні крана не знаходились люди.

Не залишати пристрій підвішеним до крана без догляду.

1. Закріпити підйомний пристрій на ручці пристрою.

Небезпека травмування та пошкоджень

Під час зберігання та транспортування враховувати вагу пристрою.

Зберігати пристрій тільки у приміщеннях.

Зберігання пристрою

1. Помістити струминну трубку з високонапірним пістолетом в тримач сопел і зафіксувати в тримачі струминної трубки.

2. Змотати мережевий кабель і повісити на тримач кабелю.

3. Закріпити штепсельну вилку встановленим затискачем.

У пристроях з барабаном для шланга:

1. Намотати шланг високого тиску на барабан і скласти ручку рукоятки.

1. Покласти шланг високого тиску на зберігання:

а Змотати шланг високого тиску.
b Повісити шланг високого тиску на підставку для шланга.
с Зафіксувати шланг високого тиску за допомогою гумової стрічки.

1. Натиснути фіксатор дугоподібної ручки і всунути її.

Захист від замерзання

УВАГА

Замерзання

Руйнування пристрою в результаті замерзання води

Повністю злити воду з пристрою.

Зберігати пристрій у місці, захищеному від морозу. Якщо неможливо уникнути температур нижче нуля під час зберігання:

1. Злити воду.
2. Прокачати через пристрій стандартний антифриз.

Вказівка

Використовувати стандартний антифриз для автомобілів на базі гліколю. Дотримуватись інструкцій з використання антифризу.

1. Залишити пристрій увімкненим протягом не більше 1 хвилини до тих пір, поки насос і трубопроводи не спорожняться.

Догляд та технічне обслуговування

△НЕБЕЗПЕКА

Ненавмисний запуск пристрою

Небезпека травмування, удар електричним струмом

Перед проведенням будь-яких робіт вимикати пристрій і витягати штепсельну вилку.

Вказівка

Відпрацьоване мастило потрібно утилізувати тільки в передбачених для цього приймальних пунктах. Здавати відпрацьоване масло саме там. Забруднення довкілля відпрацьованим мастилом карається.

Перевірка техніки безпеки / договір технічного обслуговування

Ви можете домовитися зі своїм дилером про регулярне проведення перевірки техніки безпеки або укласти договір про технічне обслуговування. Рекомендуємо звернутися за консультацією.

Періодичність технічного обслуговування

Перед кожним використанням

• Перевірити мережевий кабель на предмет пошкоджень. Пошкоджений кабель слід негайно замінити в авторизованій сервісній службі або із залученням фахівця-електрика.
• Перевірити шланг високого тиску на предмет пошкоджень. Пошкоджений шланг високого тиску підлягає негайній заміні.
• Перевірити пристрій на герметичність. Допускається витікання 3 крапель води на хвилину. У разі більшого витоку звернутися до сервісної служби.

Щотижня

• Очистити сітчастий фільтр в патрубку для підключення водопостачання (див. главу Очищення сітчастого фільтра в патрубку для підключення водопостачання).
• Очистити фільтр у всмоктувальному шлангу мийного засобу.

Через кожні 500 годин роботи, але не рідше одного разу на рік.

- Технічне обслуговування пристрою повинно здійснюватися сервісною службою.

Роботи з технічного обслуговування

Очищення сітчастого фільтра в патрубку для підключення водопостачання

1. Відкрутити накидну гайку.
2. Зняти всмоктувальний патрубок.
3. Витягти сітчастий фільтр.
4. Сітчастий фільтр очистити ззовні і промити.
5. Вставити сітчастий фільтр.

Вказівка

Вирівняти шестигранник патрубка шланга для підключення до пристрою.

1. Встановити патрубок шланга і затягнути накидною гайкою.

Допомога в разі несправностей

△НЕБЕЗПЕКА

Ненавмисний запуск пристрою, дотик до частин, що проводять електричний струм

Небезпека травмування, ураження електричним струмом

Перед проведенням робіт на пристрої вимкнути пристрій.

Витягти штепсельну вилку.

Усі перевірки та роботи з електричними

частинами пристрою мають виконуватися

фахівцями.

У разі несправностей, які не згадані в цій главі, звернутися до авторизованої сервісної служби.

Пристрій не запускається

1. Перевірити мережевий кабель на предмет пошкоджень.
2. Перевірити напругу мережі.
3. Якщо пристрій перегрітий:

а Встановити вимикач на «0/OFF».
b Охолоджувати пристрій протягом не менше 15 хвилин.
с Встановити вимикач пристрою у положення «І/ОН».

1. У разі несправності електрообладнання звернутися до сервісної служби.

Тиск в пристрої не створюється

1. Встановити форсунку на високий тиск.
2. Видалити повітря з пристрою (див. главу Видалення повітря з пристрою).
3. Очистити сітчастий фільтр в патрубку для підключення водопостачання (див. главу Очищення сітчастого фільтра в патрубку для підключення водопостачання).
4. Перевірити кількість води, що подається (необхідну кількість див. у главі Технічні характеристики).

5. Очистити сопло, у разі необхідності замінити.

6. У разі необхідності звернутися до сервісної служби.

Насос негерметичний.

Допускається витікання до 3 крапель води на хвилину.

- У разі сильного витоку перевірити пристрій у сервісній службі.

Стук насоса

1. Перевірити герметичність лінії подачі води.
2. Перевірити герметичність лінії для всмоктування мийного засобу.
3. Встановити мінімальне значення об'єму всмоктування на фільтрі мийного засобу.
4. Видалити повітря з пристрою (див. главу Видалення повітря з пристрою).
5. У разі необхідності звернутися до сервісної служби.

Занадто мала кількість мийного засобу

1. Встановити насадку на «СНЕМ».
2. Збільшити об'єм всмоктування на фільтрі для мийного засобу.
3. Перевірити/очистити всмоктувальний шланг для мийного засобу з фільтром.
4. У разі необхідності звернутися до сервісної служби.

Гарантія

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування.

(Адреси див. на звороті)

Технічні характеристики

		HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Варіант залежно від країни експлуатації
Країна AU EU GB CH AU KAP SA
Електричне підключення
Напруга	V			240				230
Фаза	~	1	1	1	1	1	1	1
Частота	Hz	50	50	50	50	50	60	60
Під'єднувана потужність	kW	2,1	2,5	2,5	2,2	2,2	2,4	2,4
Ступінь захисту		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Запобіжник мережі (інерційний)	A	10	16	13	10	10	15	13
Подовжувальний кабель 30 м	mm^2	2,5 2,5	2,5 2,5	2,5 2,5	2,5 2,5
Патрубок для підключення водопостачання
Тиск на вході (макс.)	MPa	1	1	1	1	1	1	1
Температура на вході (макс.)	°C	60	60	60	60	60	60	60
Витрата на вході (мін.)	l/min	12	12	12	12	12	12	12
Висота всмоктування (макс.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Мінімальна довжина шланга подачі води	m	7,5 7,5	7,5 7,5	7,5 7,5	7,5
Мінімальний діаметр шланга подачі води	in	1/2 1/2	1/2 1/2	1/2 1/2	1/2 1/2

	HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Номер для замовлення	2.643-	2.643-	2.643-	2.643-	2.643-	2.643-	2.643-
всмоктувального шланга з фільтром	100.0	100.0	100.0	100.0	100.0	100.0	100.0

Робочі характеристики пристрою

Розмір стандартного сопла				038	035	035	038	038	036	036
Робочий тиск М	Р	а	1	1	1	2	1	2	1	, 5
Робочий надлишковий тиск (макс.)			MPa	17,1	17,5	17,5	17,1	17,1	18	18
Об'єм подачі, вода			l/min	8,3	8,3	8,3	8,3	8,3	8,3	8,3
Об'єм подачі, мийний засіб			l/h	0-25	0-25	0-25	0-25	0-25	0-25	0-25
Сила віддачі високонапірного пістолета			N	21,3	21,3	21,3	21,3	21,3

Розміри та вага

Типова робоча вага (СХ)	kg	24,2 (-)	23,7 (26)	23,7 (26)	23,7 (26)	24,2(26,4)	25,2 (-)	25,2 (-)
Довжина	mm	380	380	380	380	380	380	380
Ширина (СХ)	mm	360 (-)	360(370)	360(370)	360(370)	360(370)	360 (-)	360 (-)
Висота	mm	930	930	930	930	930	930	930

Розраховані значення згідно з EN 60335-2-79

Значення вібрації на руці/кисті	m/s^2	3,6	3,6	3,6	3,6	3,6	4,2	4,2
Похибка К	m/s^2	0,9	0,9	0,9	0,9	0,9	0,9	0,9
Рівень звукового тиску L_pA (CX)	dB(A)	72 (-)	72 (75)	72 (75)	72 (75)	72 (75)	74 (-)	74 (-)
Похибка K_pA	dB(A)	3	3	3	3	3	3	3
Рівень звукової потужності L_WA + похибка K_WA (CX)	dB(A)	88 (-)	88 (92)	88 (92)	88 (92)	88 (92)	90 (-)	90 (-)

	HD 5/13	HD 5/15	HD 5/17	HD 5/17	HD 6/13	HD 6/13	HD 6/13
	C HD 5/13 CX	C HD 5/15 CX	C HD 5/17 CX	C HD 5/17 CX	C HD 6/13 CX		C HD 6/13 CX

Варіант залежно від країни експлуатації

Країна		EU	EU	EU	KAP	EU	AR	GB
Електричне підключення
Напруга	V	230			230			230
Фаза	~	1	1	1	1	1	1	1
Частота	Hz	50 50 50 60 50 50 50
Під'єднувана потужність	kW	2,6	2,8	3,0	3,0	2,9	2,9	2,9
Ступінь захисту		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Запобіжник мережі (інерційний)	A	16	16	16	15	16	16	13
Подовжувальний кабель 30 м	mm^2	2,5	2,5	2,5	2,5	2,5	2,5	2,5

Патрубок для підключення водопостачання

Тиск на вході (макс.)	MPa	1	1	1	1	1	1	1
Температура на вході (макс.)	°C	60	60	60	60	60	60	60
Витрата на вході (мін.)	l/min	12	12	12	12	13	13	13
Висота всмоктування (макс.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Мінімальна довжина шланга подачі води	m	7,5	7,5	7,5	7,5	7,5	7,5	7,5
Мінімальний діаметр шланга подачі води	in	1/2	1/2	1/2	1/2	1/2	1/2	1/2
Номер для замовлення всмоктувального шланга з фільтром		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0

Робочі характеристики пристрою

Розмір стандартного сопла		034	032	027	030	038	038	038
Робочий тиск	MPa	13	15	17	16,5	13	13	13
		HD 5/13C HD 5/13 CX	HD 5/15C HD 5/15 CX	HD 5/17C HD 5/17 CX	HD 5/17C HD 5/17 CX	HD 6/13C HD 6/13 CX	HD 6/13C HD 6/13 CX	HD 6/13C HD 6/13 CX
Робочий надлишковий тиск (макс.)	MPa	17,5	20	20	20	19	19	19
Об'єм подачі, вода	l/min	8,3	8,3	8,1	8,0	9,8	9,8	9,8
Об'єм подачі, мийний засіб	l/h	0-25	0-25	0-25	0-25	0-25	0-25	0-25
Сила віддачі високонапірногопістолета	N 22,2	23,8	25,4	25,4	26,6	26,6	26,6

Розміри та вага

Типова робоча вага (СХ)	kg	23,7 (26)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2 (-)	25,2(27,5)
Довжина	mm	380	380	380	380	380	380	380
Ширина (СХ)	mm	360(370)	360(370)	360(370)	360(370)	360(370)	360 (-)	360(370)
Висота	mm	930	930	930	930	930	930	930

Розраховані значення згідно з EN 60335-2-79

Значення вібрації на руці/кисті	m/s^2	3,6 2,4	2,4	2,4 4,1	4,1 4,1
Похибка К	m/s^2	0,9	0,7 0,7	0,7 0,9	0,9 0,9
Рівень звукового тиску L_pA (CX)	dB(A)	72 (75)	72 (74)	72 (75)	75 (75)	72 (75)	72 (-)	72 (75)
Похибка K_pA	dB(A)	3	3	3	3	3	3	3
Рівень звукової потужності L_WA + похибка K_WA (CX)	dB(A)	88 (92)	88 (90)	88 (92)	91 (91)	88 (92)	88 (-)	88 (92)

HD 6/13 HD 6/13

c c
Варіант залежно від країни експлуатації

Країна		KAP	SA
Електричне підключення
Напруга	V	220	220
Фаза	~	1	1
Частота	Hz	60	60
Під’єднувана потужність	kW	2,9	2,8
Ступінь захисту		IPX5	IPX5
Запобіжник мережі (інерційний)	A	15	13
Подовжувальний кабель 30 м	mm^2	2,5	2,5

Патрубок для підключення водопостачання

Тиск на вході (макс.)	MPa	1	1
Температура на вході (макс.)	°C	60	60
Витрата на вході (мін.)	l/min	13	13
Висота всмоктування (макс.)	m	0,5	0,5
Мінімальна довжина шланга подачі води	m	7,5	7,5
Мінімальний діаметр шланга подачі води	in	1/2 1/2
Номер для замовлення всмоктувального шланга з фільтром		2.643-100.0	2.643-100.0

Робочі характеристики пристрою

Розмір стандартного сопла		042	043
Робочий тиск	MPa	13	12,5
Робочий надлишковий тиск (макс.)	MPa	18	18
Об'єм подачі, вода	l/min	10,0	10,0
Об'єм подачі, мийний засіб	l/h	0-25	0-25
Сила віддачі високонапірногопістолета	N	26,6	26,6

Розміри та вага

Типова робоча вага (СХ)

kg

25,2 (-)

25,2 (-)

HD 6/13 HD 6/13

c c

Довжина mm 380 380

Ширина (СХ)	mm	360 (-)	360 (-)
Висота mm 930 930

Розраховані значення згідно з EN 60335-2-79

Значення вібрації на руці/кисті	m/s^2	3,7	3,7
Похибка K m/s	^2	0,9	0,9
Рівень звукового тиску L_pA (CX)	dB(A) 73 (-)	73 (-)
Похибка K_pA	dB(A)	3	3
Рівень звукової потужності L_WA + похибка K_WA (CX)	dB(A) 89 (-)	89 (-)

Зберігається право на внесення технічних змін.

Декларація про відповідність стандартам ЄС

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність.

Виріб: Миючий апарат високого тиску

Тип: 1.520-xxx

Відповідні директиви ЄС

2006/42/EG (+2009/127/EG)

2014/30/€C

2000/14/EG

Застосовувані гармонізовані стандарти

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2008

Застосовуваний метод оцінки відповідності

2000/14/EG: Додаток V

Рівень звукової потужності, дБ(А)

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

H. Jenner

Особа, відповідальна за ведення документації: Ш.

Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
