Ürün Tipi	Soğuk Su Yüksek Basınçlı Yıkama Makinesi
Marka	Kärcher
Model	HD 5/15 CX Plus
Maksimum Basınç	150 bar
Maksimum Debi	500 l/saat
Çekilen Güç	3,1 kW
Elektrik Beslemesi	230 V / 50 Hz
Boyutlar (U × G × Y)	400 × 400 × 930 mm
Ağırlık	30 kg
Maksimum Su Sıcaklığı	60 °C
Motor Tipi	İndüksiyonlu Elektrik Motoru
Pompa	Pirinç Üç Pistonlu Pompa
Yüksek Basınç Hortumu	10 m
Ana Fonksiyonlar	Ayarlanabilir basınç, entegre deterjan sistemi, otomatik durdurma
Güvenlik	Emniyet valfi, aşırı ısınma koruması
Bakım ve Temizlik	Su filtresinin düzenli temizliği, gerekirse kireç çözme
Yedek Parçalar ve Onarılabilirlik	Conta seti, nozullar, hortum mevcuttur
Dahil Aksesuarlar	Döner nozul, düz jet nozulu, püskürtme çubuğu
Garanti	2 yıl

Sık sorulan sorular - HD 5/15 CX Plus KARCHER

Kärcher HD 5/15 CX Plus'ta deterjan sistemi nasıl kullanılır?

Entegre deterjan sistemi, su jetine temizlik maddesi enjekte edilmesini sağlar. Kullanmak için, emme hortumunu deterjan haznesine vidalayın, ardından dozaj düğmesini istenen konuma çevirin. Ardından, karışımı uygulamak için tabanca tetiğine basın.

Cihazın maksimum basıncı nedir?

Maksimum basınç 150 bar'dır, bu da beton, taş veya metal gibi sert yüzeyler için uygun hale getirir. Daha hassas yüzeyler için, ayar düğmesini kullanarak basıncı azaltın.

Yüksek basınçlı yıkama makinesinin pompası nasıl bakım yapılır?

Don durumunda pompadaki suyu boşaltmanız, 50 saat çalışmadan sonra motor yağını değiştirmeniz ve su filtresini düzenli olarak kontrol etmeniz önerilir. Ömrünü uzatmak için özel pompa yağlayıcısı kullanın.

Basınç düzensizse ne yapmalıyım?

Önce su beslemesini kontrol edin: debi yeterli olmalıdır. Ardından, su filtresini tıkanıklıklar açısından inceleyin. Son olarak, nozulu kontrol edin: aşınmış veya tıkanmışsa temizleyin veya değiştirin.

Bu modelle sıcak su kullanabilir miyim?

Evet, giriş suyu maksimum sıcaklığı 60 °C'dir. Bu sınırı aşmayın, aksi takdirde pompa ve contalara zarar verebilirsiniz.

Yüksek basınç hortumu nasıl değiştirilir?

Cihazın fişini çekin, ardından pompa tarafındaki hortum bağlantısını sökün. Ayrıca tabanca bağlantısını da çıkarın. Yeni hortumu bağlantıları sıkıca vidalayarak takın. İlk kullanımdan önce havayı boşaltın.

Cihaz çalışmıyor, ne yapmalıyım?

Güç kablosunun takılı olduğundan ve sigortanın atmadığından emin olun. Açma/kapama anahtarının "I" konumunda olduğundan emin olun. Sorun devam ederse, başka bir priz deneyin. Hiçbiri işe yaramazsa, müşteri hizmetleriyle iletişime geçin.

Hortumun uzunluğu nedir?

Verilen yüksek basınç hortumunun uzunluğu 10 metre'dir, bu da çalışma alanı etrafında iyi bir hareket kabiliyeti sağlar.

Başka markaların aksesuarlarını kullanmak mümkün mü?

Uygun olmayan aksesuarların kullanılması önerilmez, çünkü basınca dayanamayabilir veya cihaza zarar verebilir. Yalnızca Kärcher veya HD 5/15 serisi için onaylı aksesuarları kullanın.

Su filtresi nasıl temizlenir?

Pompa üzerindeki su giriş bağlantısını sökün, paslanmaz çelik filtreyi çıkarın, temiz suyla durulayın ve yerine takın. Sert su durumunda bu işlemi her ay yapın.

KULLANIM KILAVUZU HD 5/15 CX Plus KARCHER

Genel uyarılar.... 100

Amaca uygun kullanım.... 100

Çevre koruma.... 101

Aksesuarlar ve yedek parçalar.... 101

Teslimatın içeriği.... 101

Güvenlik bilgisi 101

Cihaz açıklaması 101

Montaj 102

Elektrik bağlantısı 102

Su bağlantısı 102

Kullanım 102

Taşıma.... 103

Yataklama 104

Bakım ve periyodik bakım 104

Arizalarda yardım.... 104

Garanti 105

Teknik bilgiler.... 105

AB Uygunluk Beyanı 107

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgilerini okuyun. Bu bilgilere göre hareket

edin.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Amaca uygun kullanım

Bu yüksek basınç temizleyicisini sadece aşağıdaki çalışmalar için kullanın:

- Alçak basınç huzmesi ve temizleme maddesi ile temizlik (ör. makineler, araçlar, yapılar, aletler)

- Yüksek basınç huzmesi ile temizleme maddesi olmadan temizlik (ör. ön cepheler, teraslar, bahçe aletleri)

Sert kirlenmeler için özel donanım olarak bir rotor memesi öneriyoruz.

"Plus" varyasyonunda rotor memesi teslimat kapsamındadır.

Su beslemesi için sınır değerler

DIKKAT

Kirlenmiş su

Erken aşınma veya cihaz içinde tortulaşmalar

Cihazı sadece temiz suyla veya sınır değerleri aşmayan geri dönüşüm suyuyla besleyin.

Su beslemesi için aşağıdaki sınır değerler geçerlidir:

- pH değeri: 6,5-9,5

- Elektriksel iletkenlik: Temiz suyun iletkenliği + 1200 μS/cm, maksimum iletkenlik 2000 μS/cm

- Çökeltilebilir maddeler (numune hacmi 1 l, çökelme süresi 30 dakika): < 0,5 mg/l

- Filtrelenebilir maddeler: < 50 mg/l, aşındırıcı madde değil

● Hidrokarbonlar: < 20 mg/l

- Klorür: < 300 mg/l

- Sülfat: < 240 mg/l

- Kötü kokular içermez

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızası çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Güvenlik bilgisi

• Cihazı ilk işletme almadan önce mutlaka 5.951-949.0 güvenlik bilgisini okuyun.
• Sıvı püskürtücüsüne yönelik ulusal yönetmelikleri dikkate alın.
• Kazaların önlenmesine yönelik ulusal yönetmelikleri dikkate alın. Sıvı püskürtücüleri düzenli olarak kontrol edilmelidir. Kontrol sonucu yazılı olarak belgelen-dirilmelidir.
• Cihaz ve aksesuarda değişiklik yapmayın.

Cihazdaki semboller

Cihaz içme suyu şebekesine doğrudan bağlanamaz.

Yüksek basınç huzmesini kişilere, hayvanlara, aktif elektrik donatımına veya cihaza doğrultmayın. Cihazı dona karşı koruyun.

Emniyet düzenleri

TEDBIR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin veya baypas et-meyin.

Emniyet düzenleri fabrikada ayarlanmış ve mühürlenmiştir. Ayarlar sadece müşteri hizmetleri tarafından yapılır.

Basınç şalteri

Yüksek basınç tabancasının tetiği serbest bırakıldığında basınç şalteri yüksek basınç pompasını kapatır ve yüksek basınç huzmesi durur.

Tetiğe basıldığında pompa tekrar açılır.

Cihaz açıklaması

Cihaza genel bakış

Bakınız grafik sayfası

① Jant kapağı
② Enjektör tutucusu
③ Kayar pabuç
④ Tip levhası
⑤ Üçlü enjektör için meme tablası
⑥ Yüzey temizleyici için taşıma tutucusu
⑦ İtme dirseği kilit açma mekanizması
⑧ İtme dirseği, alt (içeri sürülmüş)
⑨ İtme dirseği, üst (dışarı sürülmüş)
⑩ Yüksek basınç memesi
⑪ Yüksek basınç memesinin işareti
⑫Huzme borusu EASY!Lock
⑬ Yüksek basınç tabancası EASY!Force
14 Emniyet kolu
⑮ Tetik
16Emniyet kolu
⑰ Yüksek basınç hortumu EASY!Lock
18 Hortum tablası
⑲Kablo tutucu
20 Kelepçesiz huzme boru tutucusu
21Lastik bant (hortum tamburu olan cihazlar hariç)
22 Rotor memesi için meme tablası (sadece "Plus" varyasyonunda teslimat kapsamındadır)
23 Taşıma için kelepçeli huzme boru tutucusu
24 Cihaz şalteri
25Tutamak
26 Yüksek basınç bağlantısı EASY!Lock
27 Tutma kulpu
28 Su bağlantısı
29 Filtre ve temizleme maddesi dozajı ile temizleme maddesi vakum hortumu
30Süzgeç
31 Hortum nipeli
32Rakor somunu
33Kol
34 Hortum tamburu

Renk kodlaması

• Temizleme süreci için kumanda elemanları sarı renklidir.
• Bakım ve servis için kumanda elemanları açık gri renklidir.

Montaj

Jant kapağının sabitlenmesi

- Jant kapağını sabitleyin.

Aksesuar montaji

Not

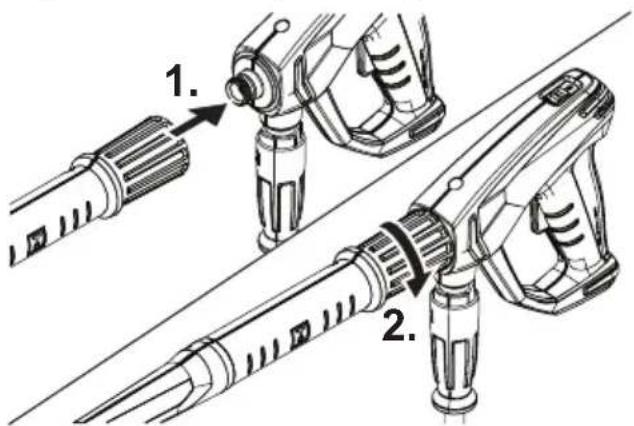

EASY!Lock sistemi bileşenleri bir hızlı dişli yardımıyla sadece bir tur ile hızlı ve güvenli bir şekilde birleştirir.

1. Yüksek basınç memesini işareti yukarı bakacak şekilde huzme borusuna takın.
2. Yüksek basınç memesini elinizle sıkın (Easy!Lock).
3. Huzme borusunu yüksek basınç tabancasına bağlayın ve elinizle sıkın (EASY!Lock).

1. İtme dirseğinin kilidini açın.
2. İtme dirseğini on konumda dışarı çekin.
   Hortum tamburu olmayan cihazlarda:
3. Yüksek basınç hortumunu cihazın yüksek basınç tabancası ve yüksek basınç bağlantısına bağlayın ve elinizle sıkın (EASY!Lock).
   Hortum tamburu olan cihazlarda:
4. Yüksek basınç hortumunu düz bir şekilde yere ko- yun.
5. Kolu hortum tamburu miline takın ve kilitleyin.
6. Kolu saat yönünde döndürün ve bu sırada yüksek basınç hortumunu eşit konumlarda hortum tamburuna sarın.
7. Yüksek basınç hortumunu yüksek basınç tabanca- sına bağlayın ve elinizle sıkın (EASY!Lock).

Elektrik bağlantısı

ATEHLIKE

Şebekeden ayırma yapılmadı

Elektrik çarpması nedeniyle yaralanma tehlikesi Cihazı bir fişle elektrik şebekesine bağlayın. Elektrik şebekesi ile ayrılamaz bir bağlantı kurulması yasaktır. Fış, şebeke ayırma için kullanılır.

1. Şebeke kablosunu çözün ve yere koyun.
2. Şebeke fişini prize takın.

Su bağlantısı

Bir su hattına bağlantı

⚠UYARI

Kirlenmiş suyun içme suyu şebekesine geri akışı

Sağlık tehlikesi

Su beslemesinin yönetmeliğini dikkate alın.

Geçerli yönetmelikler uyarınca cihaz sistem ayırcısı olmadan içme suyu şebekesinde işletmemez. KÄRCHER sistem ayırcısı veya EN 12729 Tip BA uyarınca alternatif bir sistem ayırcısı kullanın. Bir sistem ayırcısından geçen su içilemez olarak sınıflandırılamaz. Sistem ayırcısını daima su beslemesine bağlayın, doğrudan cihazın su bağlantısına asla bağlamayın.

1. Su beslemesini giriş basıncı, giriş sıcaklığı ve giriş miktarı açısından kontrol edin (bakınız Bölüm Teknik bilgiler).
2. Cihazın sistem ayırlıcısı ve su bağlantısını bir su giriş hortumuyla birleştirin (su giriş hortumu talepleri için bakınız Bölüm Teknik bilgiler).
3. Su girişini açın.

Suyu hazneden boşaltma

1. Filtreyle vakum hortumunu su bağlantısına vidalayın (sipariş numarası için bakınız Bölüm Teknik bilgiler).
2. Cihazın havasının boşaltılması (bakınız Bölüm Cihazın havasını boşaltın).

Cihazın havasını boşaltın

1. Yüksek basınç memesini huzme borusundan sökün.
2. Su, baloncuksuz bir şekilde dışarı çıkana kadar ci-hazı çalıştırın.
3. Havalandırma problemlerinde cihazı 10 saniye çalıştırın, ardından kapatın. İşlemi birkaç kez tekrarlayın.
4. Cihazı kapatın.
5. Yüksek basınç memesini huzme borusuna vidalayın.

Kullanım

ATEHLIKE

Yüksek basınçlı su huzmesi

Yaralanma tehlikesi

Tetiği ve emniyet kolunu asla çalıştırılan konumda sabitlemeyin.

Yüksek basınç tabancasını, emniyet kolu hasarlıysa kullanmayın.

Cihaz üzerindeki tüm çalışmalardan önce yüksek basınç tabancasının emniyet kolunu öne doğru itin.

Yüksek basınç tabancasını ve huzme borusunu iki elle tutun.

⚠UYARI

Arızalı cihaz ve aksesuarlar, arızalı besleme hatları ve bağlantılar

Yaralanma tehlikesi

Cihaz sadece kusursuz durumdayken çalıştırılabilir.

Yüksek basınç tabancasını açma / kapatma

1. Emniyet kolunu ve tetiği çalıştırın. Yüksek basınç tabancası açılır.
2. Emniyet kolunu ve tetiği serbest bırakın. Yüksek basınç tabancası kapatılır.

Yüksek basınçla işletme

Cihaz dikey veya yatay işletmebilir.

Not

Cihaz basınç şalteri ile donatılmıştır. Motor sadece yüksek basınç tabancası açıksa çalışır.

1. Hortum tamburu olan cihazlarda: Yüksek basınç hortumunu hortum tamburundan tamamen çıkarın.
2. Cihaz şalterini "I/ON" konumuna alın.
3. Yüksek basınç tabancasının emniyet kolunu arkaya doğru itin. Yüksek basınç tabancası kilidi açılmıştır.
4. Yüksek basınç tabancasını açın.

Huzme türünün seçilmesi

1. Yüksek basınç tabancasını kapatın.
2. İstenen simge, işaret ile uyumlu olana kadar memenin gövdesini döndürün.

Özellikle inatçı kirler için yüksek basınçlı yuvarlak huzme (0°)

CHEM	Temizleme maddeleriyle işletme veya düşük basınçla temizleme için alçak basınçlı düz kumlama (CHEM)
	Büyük yüzeyli kirler için yüksek basınçlı düz kumlama (25°)

Temizleme maddeleriyle işletme

ATEHLIKE

Cihazda kalan yüksek basınç

Yaralanma tehlikesi

Enjektör değişiminden önce cihazı kapatın.

Cihaz basınçsız olana kadar yüksek basınç tabancasını çalıştırın.

⚠UYARI

Temizleme maddelerinin yanlış kullanımı

Sağlık tehlikesi

Temizleme maddesi üzerindeki güvenlik bilgisine dikkat edin.

DIKKAT

Uygun olmayan temizleme maddeleri

Cihaz ve temizlenecek objelerin hasar görmesi

Sadece KÄRCHER tarafından izin verilen temizleme maddelerini kullanın.

Temizleme maddelerindeki dozaj tavsiyelerini ve uyarıları dikkate alın.

Çevre koruması için temizleme maddelerini tasarruflu kullanın.

Not

KÄRCHER temizleme maddeleri sorunsuz çalışmayı garanti eder. Lütfen danışmanlık hizmeti alın veya kata loğumuzu ya da temizleme maddesi bilgi broşürlerini talep edin.

1. Temizleme maddesi vakum hortumunu çıkarın.

2. Temizleme maddesi çözeltisinin emiş miktarını temizleme maddesi filtresinde ayarlayın.

3. Temizleme maddesi vakum hortumunu temizleme maddeli bir haznenin içine asın.

4. Memeyi "CHEM" konumuna ayarlayın.

5. Yüksek basınç temizleyicisini işletme alın.

Tavsiye edilen temizleme yöntemi

1. Temizleme maddelerini kuru yüzeye tasarruflu bir şekilde püskürtün ve etki etmesini bekleyin (kurut-mayın).

2. Çözülen kiri yüksek basınç huzmesi ile yıkayın.

Temizleme maddeleriyle işletme sonrasında

1. Emiş miktarını temizleme maddesi filtresinde tekrar maksimum miktara ayarlayın.

2. Filtreyi temiz suya daldırın.

3. Cihazı başlatın ve bir dakika boyunca berrak durulama yapın.

İşletmeyi iptal etme

1. Yüksek basınç tabancasını kapatın. Cihaz kapanır.

2. Emniyet kolunu tamamen öne doğru itin. Yüksek basınç tabancası kilitlenmiştir.

İşletime devam etme

1. Emniyet kolunu tamamen arkaya doğru itin. Yüksek basınç tabancası kilidi açılmıştır.

2. Yüksek basınç tabancasını açın. Cihaz açılır.

İşletmenin sonlandırılması

1. Su girişini kapatın.

2. Yüksek basınç tabancasını açın.

3. Cihaz şalterini "I/ON" konumuna getirin ve cihazı 5-10 saniye çalıştırın.

4. Yüksek basınç tabancasını kapatın.

5. Cihaz şalterini "0/OFF" konumuna alın.

6. Şebeke fişini sadece kuru ellerle prizden çekin.

7. Su girişini çıkarın.

8. Cihaz basınçsız olana kadar yüksek basınç tabancasını açın.

9. Emniyet kolunu tamamen öne doğru itin. Yüksek basınç tabancası kilitlenmiştir.

Taşıma

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Taşıma ve yataklama sırasında cihazın ağırlığına dikkat edin.

DIKKAT

Uygun olmayan taşıma

Zarar görme tehlikesi

Yüksek basınç tabancasının tetiğini zararlara karşı koruyun.

• Cihazı araç içinde taşıma: Cihazı ilgili geçerli direktifler uyarınca kayma ve devrilmeye karşı emniyete alın.
• Cihazın uzun mesafelerde taşınması: Cihazı itme dirseğinden arkanızdan çekin.
• Cihazı merdivenler üzerinden taşıma: Cihazı basamak basamak yukarı çekin. Kayar pabuç gövdeyi hasarlara karşı korur.
• Cihazı taşıma: Cihazı tutamaklarından tutarak taşıyın.

Yüzey temizleyici için taşıma tutucusu

1. Yüzey temizleyicinin bağlantı ağzını yüksek basınç temizleyicisinin taşıma tutucusuna takın.

2. Rakor somununu yakl. 1 tur vidalayın.

Vinçle taşıma

ATEHLIKE

Uygun olmayan vinçle taşıma

Düşen cihaz veya düşen cisimler nedeniyle yaralanma tehlikesi

Yerel kaza önleme yönetmeliklerini ve güvenlik bilgilerini dikkate alın.

Cihaz vinçle sadece vinç kullanımı hakkında bilgilendirilmiş kişiler tarafından taşınabilir.

Her vinçle taşımadan önce kaldırma araçlarında hasar kontrolü yapın.

Her vinçle taşımadan önce tutamakta hasar kontrolü ya- pın.

Cihazı sadece tutamaktan kaldırın.

Bağlama zincirleri kullanmayın.

Kaldırma tertibatını yükün istem dışı çıkmasına karşı emniyete alın.

Vinçle taşımadan önce yüksek basınç tabancasıyla huzme borusunu, memeleri, yüzey temizleyiciyi ve diğer sabit olmayan cisimleri çıkarın.

Kaldırma işlemi sırasında cihazın üzerinde cisimleri taşımayın.

Asılı yükün altında durmayın.

Vincin tehlike bölgesinde kimsenin bulunmamasına dikkat edin.

Cihazı gözetimsiz olarak vinçte asılı bırakmayın.

1. Kaldırma tertibatını cihazın tutamağına sabitleyin.

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Taşıma ve yataklama sırasında cihazın ağırlığına dikkat edin.

Cihazı sadece iç mekanlarda yataklayın.

Cihazın saklanması

1. Yüksek basınç tabancasıyla huzme borusunu enjektör tutucusuna koyun ve huzme boru tutucusunda kilitleyin.

2. Şebeke kablosunu çözün ve kablo tutucu üzerinden asın.

3. Fişi monteli klipsle sabitleyin.

Hortum tamburu olan cihazlarda:

1. Yüksek basınç hortumunu hortum tamburuna sarın ve kolun tutamağını katlayın.

Hortum tamburu olmayan cihazlarda:

1. Yüksek basınç hortumunu saklayın:

a Yüksek basınç hortumunu sarın.
b Yüksek basınç hortumunu hortum tablası üzerinden sarkıtın.
c Yüksek basınç hortumunu lastik bantla emniyete alın.

1. İtme dirseği kilit açma mekanizmasına basın ve itme dirseğini içeri itin.

Antifriz

DIKKAT

Don

Donan su nedeniyle cihazın tahrip edilmesi

Cihazdaki suyu tamamen boşaltın.

Cihazı don olmayan bir yerde muhafaza edin.

Don olmayan bir yataklama mümkün değilse:

1. Suyu tahliye edin.

2. Piyasada bulunan antifrizi cihaza pompalayın.

Not

Glikol bazlı motorlu araçlar için piyasada bulunan antifrizi kullanın. Antifriz üreticisinin kullanım yönetmeliklerini dikkate alın.

1. Cihazı, pompa ve hatlar boş olana kadar maksimum 1 dakika boyunca çalıştırın.

Bakım ve periyodik bakım

ATEHLIKE

İstenmeden çalışmaya başlayan cihaz

Yaralanma tehlikesi, elektrik çarpması

Bütün işlerden önce cihazı kapatın ve şebeke fisini çekin. Not

Atık yağ sadece öngörülen toplama yerlerinde imha edilebilir. Lütfen atık yağları buraya teslim edin. Çevreyi atık yağla kirletmek suçtur.

Emniyet muayenesi / bakım sözleşmesi

Bayiniz ile düzenli bir emniyet muayenesi kararlaştırabilirsiniz veya bir bakım sözleşmesi yapabilirsiniz. Lütfen danışmanlık hizmeti alın.

Bakım zaman aralıkları

Her işletimden önce

• Şebeke kablosunda hasar kontrolü yapın. Hasarlı kabloları yetkili müşteri hizmetleri veya elektrik uzmanı tarafından derhal değiştirin.
• Yüksek basınç hortumunda hasar kontrolü yapın. Hasarlı yüksek basınç hortumunu hemen değiştirin.
• Cihazda sızdırmazlığı kontrol edin. Dakikada 3 damla suya izin verilir. Aşırı sızıntıda müşteri hizmetleri ile iletişime geçin.

Haftalık

• Su bağlantısındaki süzgeci temizleyin (bakınız Bölüm Su bağlantısındaki süzgeci temizleyin).
• Temizleme maddeleri vakum hortumundaki filtreyi temizleyin.

Her 500 işletimde bir, asgari yıllık

- Cihazın bakımını müşteri hizmetlerine yaptırın.

Bakım çalışmaları

Su bağlantısındaki süzgeci temizleyin

1. Rakor somununu çözün.
2. Hortum nipelini çıkarın.
3. Süzgeci çıkarın.
4. Süzgecin dışını temizleyin ve yıkayın.
5. Süzgeci takın.

Not

Hortum durdurucusunun altı köşesini cihazda bağlantı için hizalayın.

1. Hortum durdurucusunu takın ve rakor somunuyla iyice sıkın.

Arizalarda yardım

ATEHLIKE

İstenmeden çalışmaya başlayan cihaz, akım ileten parçalarla temas

Yaralanma tehlikesi, elektrik çarpması Cihazdaki çalışmalardan önce cihazı kapatın.

Şebeke fişini çekin.

Elektrikli parçalardaki tüm kontrol ve çalışmaları uzman personele yaptırın.

Bu bölümde yer almayan arızalarda yetkili müşteri hizmetlerine başvurun.

Cihaz çalışmıyor

1. Şebeke kablosunda hasar kontrolü yapın.
2. Şebeke gerilimini kontrol edin.

3. Cihaz aşırı isinmişsa:
   a Cihaz şalterini "0/OFF" konumuna alın.
   b Cihazı en az 15 dakika soğumaya bırakın.
   c Cihaz şalterini "I/ON" konumuna alın.

4. Elektrik arızalarında müşteri hizmetlerine başvurun.

Cihaz basınca ulaşmıyor

1. Memeyi yüksek basınca ayarlayın.
2. Cihazın havasının boşaltılması (bakınız Bölüm Ci-hazın havasını boşaltın).
3. Su bağlantısındaki süzgeci temizleyin (bakınız Bölüm Su bağlantısındaki süzgeci temizleyin).
4. Su giriş miktarını kontrol edin (gerekli miktar için bakınız Bölüm Teknik bilgiler).
5. Memeyi temizleyin, gerekirse değiştirin.
6. Gerektiğinde müşteri hizmetlerine başvurun.

Pompa sızdıriyor.

Dakikada 3 damla su çıkışına izin verilir.

- Aşırı sızdırmada cihazı müşteri hizmetleri tarafından kontrol ettirin.

Pompa vuruyor

1. Su hattında sızdırmazlığı kontrol edin.
2. Temizleme maddesi emiş hattının sızdırmazlığını kontrol edin.
3. Emiş miktarını temizleme maddesi filtresinde minimum miktara ayarlayın.
4. Cihazın havasının boşaltılması (bakınız Bölüm Cihazın havasını boşaltın).
5. Gerekti çinde müşteri hizmetlerine başvurun.

Temizleme maddesi karışımı çok düşük

1. Memeyi "CHEM" üzerine ayarlayın.

2. Emiş miktarını temizleme maddesi filtresinde yükseltin.

3. Filtreli temizleme maddesi vakum hortumunu kontrol edin / temizleyin.
4. Gerektiğinde müşteri hizmetlerine başvurun.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fışı ile satıcıya veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Teknik bilgiler

		HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Ülke varyasyonu
Ülke AU EU GB CH AU KAP SA
Elektrik bağlantısı
Gerilim	V			240				230
F a z	~	1	1	1	1	1	1	1
Frekans	Hz	50	50	50	50	50	60	60
Bağlantı gücü	kW	2,1	2,5	2,5	2,2	2,2	2,4	2,4
Koruma türü		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Şebeke emniyeti (gecikmeli)	A	10	16	13	10	10	15	13
Uzatma kablosu 30 m	mm2	2,5 2,5	2,5 2,5	2,5 2,5
Su bağlantısı
Giriş basıncı (maks.)	MPa	1	1	1	1	1	1	1
Giriş sıcaklığı (maks.)	°C	60	60	60	60	60	60	60
Giriş miktarı (min.)	l/min	12	12	12	12	12	12	12
Emme yüksekliği (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Su giriş hortumu asgari uzunluk	m	7,5	7,5	7,5	7,5	7,5	7,5	7,5
Su giriş hortumu asgari çap	in	1/2	1/2	1/2	1/2	1/2	1/2	1/2
Filtreli vakum hortumu sipariş numarası		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0
Cihaz performans verileri
Standart enjektörün enjektör boyutu		038 035	035 038	038 036 036
Çalışma basıncı	MPa	11	12	12	11,5	11,5	12	12
Çalışma basıncı (maks.)	MPa	17,1	17,5	17,5	17,1	17,1	18	18
Pompalama miktarı, su	l/min	8,3	8,3	8,3	8,3	8,3	8,3	8,3
Pompalama miktarı, temizleme maddesi	l/h	0-25	0-25	0-25	0-25	0-25
Yüksek basınç tabancasının geri tep-me kuvveti	N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Boyutlar ve ağırlıklar
Tipik işletim ağırlığı (CX)	kg	24,2 (-)	23,7 (26)	23,7 (26)	23,7 (26)	24,2(26,4)	25,2 (-)	25,2 (-)
Uzunluk	mm 380	380 380	380 380	380 380
Genişlik (CX)	mm	360 (-)	360(370)	360(370)	360(370)	360(370)	360 (-)	360 (-)
Yükseklik	mm 930	930 930	930 930	930 930
EN 60335-2-79 uyarınca tespit edilen değerler
El-kol titreşim değeri	m/s2	3,6 3,6	3,6 3,6	3,6 4,2 4,2
Belirsizlik K	m/s2	0,9 0,9	0,9 0,9	0,9 0,9
Ses basınç seviyesi LpA (CX)	dB(A)	72 (-)	72 (75)	72 (75)	72 (75)	72 (75)	74 (-)	74 (-)
Belirsizlik KpA	d	B(	A	) 3	3	3	3	3
Ses gücü seviyesi LWA + Belirsizlik KWA (CX)	dB(A)	88 (-)	88 (92)	88 (92)	88 (92)	88 (92)	90 (-)	90 (-)

	HD 5/13	HD 5/15	HD 5/17	HD 5/17	HD 6/13	HD 6/13	HD 6/13
	C HD 5/13 CX	C HD 5/15 CX	C HD 5/17 CX	C HD 5/17 CX	C HD 6/13 CX		C HD 6/13 CX

Ülke varyasyonu

Ülke EU EU EU KAP EU AR GB
Elektrik bağlantısı

Gerilim			V			230			230
F	a	z	~		1	1	1	1	1	1	1
Frekans Hz 50 50 50 60 50 50 50
Bağlantı gücü			kW	2,6	2,8	3,0	3,0	2,9	2,9	2,9
Koruma türü IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5
Şebeke emniyeti (gecikmeli)			A	16	16	16	15	16	16	13
Uzatma kablosu 30 m			mm2	2,5	2,5	2,5	2,5	2,5	2,5

Su bağlantısı

Giriş basıncı (maks.)	MPa	1	1	1	1	1	1	1
Giriş sıcaklığı (maks.)	°C	60	60	60	60	60	60	60
Giriş miktarı (min.)	l/min	12	12	12	12	13	13	13
Emme yüksekliği (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Su giriş hortumu asgari uzunluk	m	7,5	7,5	7,5	7,5	7,5	7,5	7,5
Su giriş hortumu asgari çap	in	1/2	1/2	1/2	1/2	1/2	1/2	1/2
Filtreli vakum hortumu sipariş numarası		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0

Cihaz performans verileri

Standart enjektörün enjektör boyutu		034 032 027 030 038 038 038
Çalışma basıncı	MPa	13	15	17	16,5	13	13	13
Çalışma basıncı (maks.)	MPa	17,5	20	20	20	19	19	19
Pompalama miktarı, su	l/min	8,3	8,3	8,1	8,0	9,8	9,8	9,8
Pompalama miktarı, temizleme mad- desi	l/h	0-25	0-25	0-25	0-25	0-25
Yüksek basınç tabancasının geri tep- me kuvveti	N	22,2	23,8	25,4	25,4	26,6	26,6	26,6

Boyutlar ve ağırlıklar

Tipik işletim ağırlığı (CX)		kg	23,7 (26)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2 (-)	25,2(27,5)
Uzunluk mm	380 380 380 380 380 380 380 380
Genişlik (CX)		mm	360(370)	360(370)	360(370)	360(370)	360(370)	360 (-)	360(370)
Yükseklik		mm	930 930	930 930	930 930	930 930

EN 60335-2-79 uyarınca tespit edilen değerler

El-kol titreşim değeri	m/s2	3,6 2,4 2,4 2,4 4,1 4,1 4,1
Belirsizlik K	m/s2	0,9 0,7 0,7 0,7 0,9 0,9 0,9
Ses basınç seviyesi LpA (CX)	dB(A)	72 (75)	72 (74)	72 (75)	75 (75)	72 (75)	72 (-)	72 (75)
Belirsizlik KpA	d	B(	A	) 3	3	3	3	3
Ses gücü seviyesi LWA + Belirsizlik KWA (CX)	dB(A)	88 (92)	88 (90)	88 (92)	91 (91)	88 (92)	88 (-)	88 (92)

HD 6/13 HD 6/13

c c

Ülke varyasyonu
Ülke		KAP SA
Elektrik bağlantısı
Gerilim	V	220		220
Faz	~	1	1
Frekans Hz	60 60
Bağlantı gücü	kW	2,9	2,8
Koruma türü		IPX5 IPX5
Şebeke emniyeti (gecikmeli)	A	15	13
Uzatma kablosu 30 m	mm2	2,5	2,5

HD 6/13 HD 6/13
c c

Su bağlantısı
Giriş basıncı (maks.)	MPa	1	1
Giriş sıcaklığı (maks.)	°C	60	60
Giriş miktarı (min.)	l/min	13	13
Emme yüksekliği (maks.)	m	0,5	0,5
Su giriş hortumu asgari uzunluk	m	7,5	7,5
Su giriş hortumu asgari çap	in	1/2	1/2
Filtreli vakum hortumu sipariş numarası		2.643-100.0	2.643-100.0
Cihaz performans verileri
Standart enjektörün enjektör boyutu		042	043
Çalışma basıncı	MPa	13	12,5
Çalışma basıncı (maks.)	MPa	18	18
Pompalama miktarı, su	l/min	10,0	10,0
Pompalama miktarı, temizleme maddesi	l/h	0-25	0-25
Yüksek basınç tabancasının geri tep-me kuvveti	N 26,6	26,6
Boyutlar ve ağırlıklar
Tipik işletim ağırlığı (CX)	kg	25,2 (-)	25,2 (-)
Uzunluk	mm	380	380
Genişlik (CX)	mm	360 (-)	360 (-)
Yükseklik	mm	930	930
EN 60335-2-79 uyarınca tespit edilen değerler
El-kol titreşim değeri	m/s2	3,7	3,7
Belirsizlik K	m/s2	0,9	0,9
Ses basınç seviyesi LpA (CX)	dB(A)	73 (-)	73 (-)
Belirsizlik KpA	dB(A)	3 3
Ses gücü seviyesi LWA + Belirsizlik KWA (CX)	dB(A)	89 (-)	89 (-)

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta- sarımı yapı tarzı ve tarafımızdan piyasaya sürülen mo- deliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik duru- munda, bu açıklama geçerliliğini kaybeder. Ürün: Yüksek basınç temizleyicisi Tip: 1.520-xxx

İlgili AB direktifleri

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2008

Uygulanan uygunluk değerlendirme yöntemi

2000/14/AT: Ek V

Ses gücü seviyesi dB(A)

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
