HD 5/15 CX Plus - Vysokotlaký čistič KARCHER - Bezplatný návod k obsluze

Typ výrobku	Vysokotlaký čistič studené vody
Značka	Kärcher
Model	HD 5/15 CX Plus
Max. tlak	150 bar
Max. průtok	500 l/h
Příkon	3,1 kW
Elektrické napájení	230 V / 50 Hz
Rozměry (D × Š × V)	400 × 400 × 930 mm
Hmotnost	30 kg
Max. teplota vody	60 °C
Typ motoru	Elektrický indukční motor
Čerpadlo	Třípístové mosazné čerpadlo
Vysokotlaká hadice	10 m
Hlavní funkce	Nastavitelný tlak, integrovaný systém detergentu, automatické vypnutí
Bezpečnost	Bezpečnostní ventil, ochrana proti přehřátí
Údržba a čištění	Pravidelné čištění vodního filtru, odvápnění v případě potřeby
Náhradní díly a opravitelnost	Sada těsnění, trysky, hadice k dispozici
Příslušenství v ceně	Rotační tryska, plochá tryska, stříkací tyč
Záruka	2 roky

Často kladené otázky - HD 5/15 CX Plus KARCHER

Jak používat systém detergentu na Kärcher HD 5/15 CX Plus?

Integrovaný systém detergentu umožňuje vstřikovat čisticí prostředek do vodního paprsku. Pro použití našroubujte sací hadici na nádržku detergentu, poté otočte dávkovacím kolečkem do požadované polohy. Poté stiskněte spoušť pistole pro aplikaci směsi.

Jaký je maximální tlak přístroje?

Maximální tlak je 150 bar, což ho činí vhodným pro tvrdé povrchy jako beton, kámen nebo kov. Pro citlivější povrchy snižte tlak pomocí regulačního kolečka.

Jak udržovat čerpadlo vysokotlakého čističe?

Doporučuje se vypustit vodu z čerpadla v případě mrazu, vyměnit motorový olej po 50 hodinách provozu a pravidelně kontrolovat vodní filtr. Používejte speciální mazivo pro čerpadla pro prodloužení jeho životnosti.

Co dělat, když je tlak nepravidelný?

Nejprve zkontrolujte přívod vody: průtok musí být dostatečný. Poté prohlédněte vodní filtr, zda není ucpaný. Nakonec zkontrolujte trysku: pokud je opotřebovaná nebo ucpaná, vyčistěte ji nebo vyměňte.

Mohu u tohoto modelu použít horkou vodu?

Ano, maximální teplota vstupní vody je 60 °C. Nepřekračujte tento limit, jinak hrozí poškození čerpadla a těsnění.

Jak vyměnit vysokotlakou hadici?

Odpojte přístroj, poté odšroubujte spojku hadice u čerpadla. Odpojte také spojku pistole. Nainstalujte novou hadici a pevně utáhněte spojky. Před prvním použitím odvzdušněte.

Přístroj nestartuje, co dělat?

Zkontrolujte, zda je napájecí kabel zapojený a zda nedošlo k vypnutí jističe. Ujistěte se, že vypínač je v poloze "I". Pokud problém přetrvává, vyzkoušejte jinou elektrickou zásuvku. Pokud nic nefunguje, kontaktujte zákaznický servis.

Jaká je délka hadice?

Dodávaná vysokotlaká hadice má délku 10 metrů, což poskytuje dobrou mobilitu kolem pracovní oblasti.

Je možné použít příslušenství jiných značek?

Nedoporučuje se používat nevhodné příslušenství, protože by nemuselo vydržet tlak nebo by mohlo poškodit přístroj. Používejte výhradně příslušenství Kärcher nebo schválené pro řadu HD 5/15.

Jak vyčistit vodní filtr?

Odšroubujte přívodní spojku vody na čerpadle, vyjměte nerezový filtr, propláchněte jej čistou vodou a vraťte zpět. Tento úkon provádějte každý měsíc v případě tvrdé vody.

NÁVOD K OBSLUZE HD 5/15 CX Plus KARCHER

Použití ke stanovenému účelu 125

Ochrana životního prostředí 125

Příslušenství a náhradní díly 125

Rozsah dodávky.... 125

Bezpečnostní pokyny 125

Popis přístroje 126

Montáž....126

Elektrické připojení 126

Vodní přípojka 126

Obsluha 127

Přeprava 128

Skladování.... 128

Péče a údržba 129

Pomoc při poruchách 129

Záruka 129

Technické údaje.... 130

EU prohlášení o shodě.... 132

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené

bezpečnostní pokyny. Řid'te se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

Použití ke stanovenému účelu

Tento vysokotlaký čistič používejte výhradně pro následující práce:

• čištění nízkotlakým paprskem a čisticím prostředkem (např. stroje, vozidla, stavby, nářadí)
• čištění vysokotlakým paprskem bez čisticího prostředku (např. fasády, terasy, zahradní nářadí)

Pro odolné nečistoty doporučujeme rotační trysku jako zvláštní příslušenství.

U varianty „Plus“ je rotační tryska obsažena v rozsahu dodávky.

Mezní hodnoty zásobování vodou

POZOR

Znečištěná voda

Předčasné opotřebení nebo usazeniny v přístroji Do přístroje přivádějte pouze čistou nebo recyklovanou vodou, u které nejsou překročeny tyto mezní hodnoty.

Pro zásobování vodou platí následující mezní hodnoty:

● Hodnota pH: 6,5–9,5
- Elektrická vodivost: vodivost čerstvé vody + 1 200 µS/cm, maximální vodivost 2 000 µS/cm
- Usaditelné látky (objem vzorku 1 l, doba usazování 30 minut): < 0,5 mg/l
- Odfiltrovatelné látky: < 50 mg/l, žádné abrazivní látky

- Uhlovodíky: < 20 mg/l

● Chlorid: < 300 mg/l

- Síran: < 240 mg/l

● Vápník: < 200 mg/l

- Celková tvrdost: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

- Železo: < 0,5 mg/l

● Mangan: < 0,05 mg/l

- Měd': < 2 mg/l

● Aktivní chlór: < 0,3 mg/l

- Bez nepříjemného zápachu

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Bezpečnostní pokyny

• Před prvním uvedením přístroje do provozu si bezpodmínečně přečtěte bezpečnostní pokyny 5.951-949.0.
• Dodržujte národní předpisy pro kapalinové stříkací přístroje.
• Dodržujte národní předpisy protiúrazové prevence. Kapalinové stříkací přístroje se musí pravidelně kontrolovat. Výsledek kontroly se musí písemně dokumentovat.
• Na přístroji a příslušenství neprovádějte žádné změny.

Přístroj se nesmí připojovat přímo na veřejnou vodovodní sít.

Nesměřujte vysokotlaký paprsek na osoby, zvířata, aktivní elektrická zařízení nebo na přístroj samotný. Chraňte přístroj před mrazem.

Bezpečnostní mechanismy

⚠UPOZORNĚNÍ

Chybějící nebo pozměněné bezpečnostní mechanismy

Bezpečnostní mechanismy slouží pro vaši ochranu. Bezpečnostní mechanismy nikdy nepozměňujte ani nepřemošťujte.

Bezpečnostní mechanismy jsou nastaveny ve výrobním závodě a zaplombovány. Nastavení provádí pouze zákaznický servis.

Tlakový spínač

Při uvolnění spouštěcí páčky vysokotlaké pistole vypne tlakový spínač vysokotlaké čerpadlo a zastaví vysokotlaký paprsek.

Jakmile je spouštěcí páčka stlačena, čerpadlo se opět zapne.

Popis přístroje

Přehled přístroje

Viz stranu s obrázky

① Poklice na kola
② Držák trysky
③ Kluznice
④ Typový štítek
⑤ Odkládací místo pro trojitou trysku
⑥ Přepravní držák pro plošný čistič
⑦ Odjištění posuvného madla
⑧ Posuvné madlo, dole (zasunuté)
⑨ Posuvné madlo, nahoře (vytažené)
⑩ Vysokotlaká tryska
⑪Značka vysokotlaké trysky
⑫Pracovní nástavec EASY!Lock
⑬ Vysokotlaká pistole EASY!Force
⑭Pojistná západka
⑮ Spouštěcí páčka
⑯ Bezpečnostní páčka
⑰Vysokotlaká hadice EASY!Lock
18 Odkládací místo pro hadici
19 Držák kabelu
⑳ Držák pracovního nástavce bez zajištění
②1 Gumový pásek (není u přístrojů s hadicovým bubnem)
24 Hlavní spínač
25 Držadlo
⑳ Vysokotlaká přípojka EASY!Lock
27 Přídržné madlo
28 Vodní přípojka
29 Sací hadice pro čisticí prostředek s filtrem a dávkování čisticího prostředku
30 Sitko
③1 Hadicová koncovka
32 Převlečná matice
③3 Klika
34 Hadicový buben

②2 Odkládací místo pro rotační trysku (rotační tryska je součástí dodávky pouze u varianty „Plus“)

②3 Držák pracovního nástavce se zajištěním pro přepravu

Barevné označení

• Ovládací prvky pro čisticí proces jsou žluté.
• Ovládací prvky pro údržbu a servis jsou světle šedé.

Montáž

Upevnění poklic na kola

- Upevněte poklice na kola.

Montáž příslušenství

Upozornění

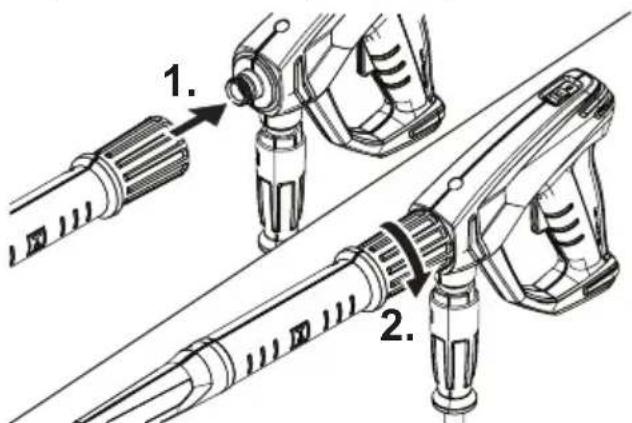

Systém EASY!Lock spojuje komponenty pomocí rychlozávitu rychle a spolehlivě jedním otočením.

1. Namontujte vysokotlakou trysku se značkou nahoře na pracovní nástavec.
2. Vysokotlakou trysku utáhněte rukou (EASY!Lock).
3. Pracovní nástavec spojte s vysokotlakou pistolí a pevně rukou utáhněte (EASY!Lock).

1. Uvolněte odjištění posuvného madla.
2. Posuvné madlo vytáhněte do koncové polohy.
   U přístrojů bez hadicového bubnu:
3. Vysokotlakou hadici spojte s vysokotlakou pistolí a vysokotlakou přípojkou přístroje a utáhněte rukou (EASY!Lock).
   U přístrojů s hadicovým bubnem:
4. Rozvinutou vysokotlaku hadici položte na zem.
5. Zasuňte kliku do hřídele hadicového bubnu a nechte ji zaskočit.
6. Otáčejte klikou ve směru hodinových ručiček a navíjejte tím vysokotlakou hadici v rovnoměrných vrstvách na hadicový buben.
7. Vysokotlakou hadici spojte s vysokotlakou pistolí a pevně rukou utáhněte (EASY!Lock).

Elektrické připojení

⚠NEBEZPEČÍ

Chybějící možnost odpojení od elektrické sítě

Nebezpečí úrazu elektrickým proudem Přístroj pomocí zástrčky připojte na elektrickou síť. Nerozpojitelné připojení na elektrickou síť je zakázané. Zástrčka slouží k odpojení od elektrické sítě.

1. Odviňte síťový kabel a položte na zem.

2. Zastrčte sít'ovou zástrčku do zásuvky.

Vodní přípojka

Přípojka na přívod vody

⚠VAROVÁNÍ

Zpětný tok znečištěné vody do vodovodního řadu Zdravotní riziko

Dodržujte předpisy stanovené místní vodárnou. Podle platných předpisů se přístroj nesmí nikdy provozovat bez systémového odpojovače na vodovodním řadu. Použijte systémový odpojovač firmy KÄRCHER nebo alternativní systémový odpojovač podle normy EN 12729, typ BA. Voda, která proteče systémovým odpojovačem, se již nepovažuje za pitnou. Systémový odpojovač připojte vždy na vodovodní

přípojku, nikdy jej nepřipojujte přímo na vodní přípojku přístroje.

1. Zkontrolujte přívodní tlak, vstupní teplotu a vstupní množství vodovodní přípojky (viz kapitola Technické údaje).

2. Spojte systémový odpojovač a vodní přípojku přístroje s hadicí pro přívod vody (požadavky na hadici pro přívod vody viz kapitola Technické údaje).

3. Otevřete přívod vody.

Nasávání vody z nádrže

1. Našroubujte sací hadici s filtrem na vodní přípojku (objednací číslo viz kapitola Technické údaje).

2. Odvzdušněte přístroj (viz kapitola Odvzdušnění přístroje).

Odvzdušnění přístroje

1. Odšroubujte vysokotlakou trysku z pracovního nástavce.

2. Nechte přístroj běžet, dokud nevystupuje voda bez bublinek.

3. V případě problémů s odvzdušněním nechte přístroj běžet 10 sekund a potom ho vypněte. Postup několikrát opakujte.

4. Vypněte přístroj.

5. Vysokotlakou trysku našroubujte na pracovní nástavec.

Obsluha

⚠NEBEZPEČÍ

Vysokotlaký vodní paprsek

Nebezpečí úrazu

Nikdy nefixujte spouštěcí a bezpečnostní páčku ve stisknuté poloze.

Nikdy nepoužívejte vysokotlakou pistoli, pokud je bezpečnostní páčka poškozená.

Před zahájením jakýchkoliv prací na přístroji přesuňte pojistnou západku vysokotlaké pistole dopředu.

Držte vysokotlakou pistoli a pracovní nástavec oběma rukama.

⚠VAROVÁNÍ

Vadný přístroj a příslušenství, vadné přívody a přípojky

Nebezpečí úrazu

Přístroj se smí provozovat pouze v bezvadném stavu.

Otevírání / zavírání vysokotlaké pistole

1. Stlačte bezpečností páčku a spouštěcí páčku. Vysokotlaká pistole se otevře.

2. Uvolněte bezpečností páčku a spouštěcí páčku. Vysokotlaká pistole se zavře.

Provoz s vysokým tlakem

Přístroj Ize provozovat jako stojící nebo ležící.

Upozornění

Přístroj je vybaven tlakovým spínačem. Motor se rozběhne jen tehdy, když je otevřená vysokotlaká pistole.

1. U přístrojů s hadicovým bubnem: Vysokotlakou hadici odviňte úplně z hadicového bubnu.

2. Hlavní spínač přepněte do polohy „I/ON“.

3. Přesuňte pojistnou západku vysokotlaké pistole dozadu. Vysokotlaká pistole je odjištěná.

4. Otevřete vysokotlakou pistoli.

Volba typu paprsku

1. Zavřete vysokotlakou pistoli.

2. Otáčejte pouzdrem trysky, dokud požadovaný symbol nesouhlasí se značkou.

	Vysokotlaký kruhový paprsek (0°) pro velmi odolná znečištění
CHEM	Nízkotlaký plochý paprsek (CHEM) pro provoz s čisticím prostředkem nebo čištění při malém tlaku
	Vysokotlaký plochý paprsek (25°) pro velkoplošná znečištění

Provoz s čisticími prostředky

⚠NEBEZPEČÍ

Vysoký tlak přetrvávající v přístroji

Nebezpečí úrazu

Před výměnou trysky přístroj vypněte.

Ovládejte vysokotlakou pistoli, až se uvolní tlak.

⚠VAROVÁNÍ

Nesprávná manipulace s čisticími prostředky

Zdravotní riziko

Dodržujte bezpečnostní pokyny uvedené na čisticím prostředku.

POZOR

Nevhodné čisticí prostředky

Poškození přístroje nebo čištěných předmětů

Používejte pouze čisticí prostředky schválené firmou KÄRCHER.

Řid'te se doporučeními k dávkování a pokyny přiloženými k čisticímu prostředku.

V zájmu ochrany životního prostředí používejte čisticí prostředky šetrně.

Upozornění

Čisticí prostředky KÄRCHER zaručují bezporuchovou práci. Využijte našeho poradenství nebo si vyžádejte náš katalog či naše informační letáky k čisticím prostředkům.

1. Vytáhněte sací hadici čisticího prostředku.

2. Na filtru čisticího prostředku nastavte nasávané množství roztoku s čisticím prostředkem.

3. Zavěste sací hadici čisticího prostředku do nádoby s čisticím prostředkem.

4. Trysku nastavte do polohy „CHEM“.

5. Uved'te vysokotlaký čistič do provozu.

Doporučená metoda čištění

1. Nastříkejte úsporným způsobem čisticí prostředek na suchý povrch a nechte působit (nikoliv zaschnout).

2. Uvolněnou nečistotu opláchněte vysokotlakým paprskem.

Po provozu s čisticím prostředkem

1. Nastavte nasávané množství na filtru čisticího prostředku na maximální množství.

2. Filtr ponořte do čisté vody.

3. Spust'te přístroj a nechte jej minutu propláchnout.

Přerušení provozu

1. Zavřete vysokotlakou pistoli. Přístroj se vypne.

2. Posuňte pojistnou západku dopředu. Vysokotlaká pistole je zajištěná.

Pokračování provozu

1. Posuňte pojistnou západku dozadu. Vysokotlaká pistole je odjištěná.

2. Otevřete vysokotlakou pistoli. Přístroj se zapne.

Ukončení provozu

1. Zavřete přívod vody.
2. Otevřete vysokotlakou pistoli.
3. Hlavní spínač nastavte do polohy „I/ON“ a nechte přístroj běžet 5–10 sekund.
4. Zavřete vysokotlakou pistoli.
5. Hlavní spínač přepněte do polohy „0/OFF“.
6. Sítovou zástrčku vytahujte ze zásuvky pouze suchýma rukama.
7. Odpojte přívod vody.
8. Otevřete vysokotlakou pistoli, až se uvolní tlak.
9. Posuňte pojistnou západku dopředu. Vysokotlaká pistole je zajištěná.

Přeprava

⚠UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při přepravě a skladování zohledněte hmotnost přístroje.

POZOR

Nesprávná přeprava

Nebezpečí poškození

Chraňte spouštěcí páčku vysokotlaké pistole před poškozením.

• Přeprava přístroje ve vozidlech: Přístroj zajistěte podle příslušných platných směrnic proti sklouznutí a převrácení.
• Přeprava přístroje na delší vzdálenosti: Přístroj tahejte za sebou za posuvné madlo.
• Přeprava přístroje po schodech: Vytahujte přístroj nahoru po jednotlivých schodech. Kluzné patky chrání skřín před poškozením.
• Přenášení přístroje: Přístroj přenášejte za držadla.

Přepravní držák pro plošný čistič

1. Připojovací hrdlo plošného čističe zasuňte do přepravního držáku na vysokotlakém čističi.
2. Převlečnou matici zašroubujte cca o 1 otáčku.

Přeprava jeřábem

⚠NEBEZPEČÍ

Nesprávná přeprava jeřábem

Nebezpečí zranění padajícím přístrojem nebo padajícími předměty

Dodržujte místní bezpečnostní pokyny a předpisy pro prevenci úrazů.

Přístroj smí jeřábem přepravovat pouze osoby vyškolené v ovládání jeřábu.

Před každou přepravou jeřábem zkontrolujte, zda není zvedací prostředek poškozený.

Před každou přepravou jeřábem zkontrolujte, zda není držadlo poškozené.

Přístroj zvedejte pouze za držadlo.

Nepoužívejte vázací řetězy.

Zvedací zařízení zajistěte proti neúmyslnému vyvěšení břemene.

Před přepravou jeřábem odmontujte pracovní nástavec s vysokotlakou pistolí, trysky, plošný čistič a ostatní neupevněné předměty.

Během zvedání nepřepravujte na přístroji žádné předměty.

Nevstupujte pod břemeno.

Dbejte na to, aby se v nebezpečné oblasti jeřábu nezdržovaly žádné osoby.

Nikdy přístroj zavěšený na jeřábu nenechávejte bez dozoru.

1. Upevněte zvedací zařízení k držadlu přístroje.

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při přepravě a skladování zohledněte hmotnost přístroje.

Přístroj skladujte pouze ve vnitřních prostorech.

Uložení prístroje

1. Pracovní nástavec s vysokotlakou pistolí postavte do držáku trysky a nechte zaskočit do držáku pracovního nástavce.
2. Naviňte síťový kabel a zavěste na držák kabelu.
3. Zástrčku upevněte namontovanou příchytkou.
   U přístrojů s hadicovým bubnem:
4. Naviňte vysokotlakou hadici na hadicový buben a překlopte rukojeť kliky.
   U přístrojů bez hadicového bubnu:
5. Uložení vysokotlaké hadice:
   a N a v i řte vysokotlakou hadici.
   b Zavěste vysokotlakou hadici v odkládacím místě pro hadici.
   c Vysokotlakou hadici zajistěte gumovým páskem.
6. Stiskněte odjištění posuvného madla a madlo zasuňte.

Ochrana před mrazem

POZOR

Mráz

Zničení zařízení zmrzlou vodou

Přístroj ukládejte pouze na místě chráněném před mrazem.

Pokud není možné skladování na místě, kde nemrzne:

1. Vypust'te vodu.
2. Načerpejte do přístroje běžný mrazuvzdorný prostředek.

Upozornění

Používejte běžný mrazuvzdomý prostředek pro motorová vozidla na bázi glykolu. Dodržujte předpisy výrobce k zacházení s mrazuvzdorným prostředkem.

1. Nechte přístroj běžet maximální 1 minutu, až se vyprázdní čerpadlo a vedení.

Péče a údržba

⚠NEBEZPEČÍ

Neúmyslné spuštění přístroje

Nebezpečí úrazu, zasažení elektrickým proudem Před zahájením jakýchkoliv prací přístroj vypněte a vytáhněte síťovou zástrčku.

Upozornění

Starý olej se smí likvidovat pouze ve speciálních sběrných dvorech. Nahromaděný starý olej tam odevzdejte. Znečištění životního prostředí starým olejem je trestné.

Bezpečnostní prohlídka / Smlouva o údržbě

Se svým prodejcem si můžete dohodnout pravidelnou bezpečnostní prohlídku nebo uzavřít smlouvu o údržbě. Nechte si prosím poradit.

Intervaly údržby

Před každým zahájením provozu

• Zkontrolujte připojovací kabel, zda není poškozený. Poškozený kabel nechte neprodleně vyměnit autorizovaným zákaznickým servisem nebo kvalifikovaným elektrikářem.
• Zkontrolujte vysokotlakou hadici, zda není poškozená. Poškozenou vysokotlakou hadici okamžitě vyměňte.
• Zkontrolujte těsnost přístroje. Přípustné jsou 3 kapky vody za minutu. Při větší netěsnosti vyhledejte zákaznický servis.

Každý týden

• Vyčistěte sítko ve vodní přípojce (viz kapitola Čištění sítka ve vodní přípojce).
• Vyčistěte filtr u sací hadice čisticího prostředku.

Každých 500 hodin provozu, minimálně jednou za rok

- Nechte provést údržbu přístroje zákaznickým servisem.

Údržbářské práce

Čištění sítka ve vodní přípojce

1. Odšroubujte převlečnou matici.
2. Sejměte hadicovou koncovku.
3. Vyjměte sítko.
4. Sítko zvnějšku očistěte a opláchněte.
5. Vložte sítko.

Upozornění

Šestihran hadicové koncovky vyrovnejte na přípojku na přístroji.

1. Namontujte hadicovou koncovku a utáhněte pomocí převlečné matice.

Pomoc při poruchách

⚠NEBEZPEČÍ

Neúmyslný rozběh přístroje, dotyk dílů pod napětím

Nebezpečí úrazu, zasažení elektrickým proudem Před pracemi na přístroji přístroj vypněte.

Vytáhněte sít'ovou zástrčku.

Všechny kontroly a práce na elektrických dílech smí provádět pouze odborný personál.

V případě poruch, které nejsou v této kapitole uvedeny, vyhledejte autorizovaný zákaznický servis.

Přístroj nelze spustit

1. Zkontrolujte síťový kabel, zda není poškozený.
2. Zkontrolujte sit'ové napětí.

3. Jestliže je přístroj přehřátý: a Hlavní spínač přepněte do polohy „0/OFF“. b Nechte přístroj minimálně 15 minut vychladnout. c Hlavní spínač přepněte do polohy „I/ON“.

4. Při elektrické závadě vyhledejte zákaznický servis.

Nedochází k natlakování přístroje

1. Nastavte trysku na vysoký tlak.
2. Odvzdušněte přístroj (viz kapitola Odvzdušnění přístroje).
3. Vyčistěte sítko ve vodní přípojce (viz kapitola Čištění sítka ve vodní přípojce).
4. Zkontrolujte množství přiváděné vody (potřebné množství viz kapitola Technické údaje).
5. Vyčistěte, příp. vyměňte trysku.
6. V případě potřeby vyhledejte zákaznický servis.

Čerpadlo je netěsné.

Přípustné jsou max. 3 kapky vody za minutu.

- Při větší netěsnosti nechte provést kontrolu přístroje zákaznickým servisem.

Čerpadlo klepe

1. Žkontrolujte těsnost přívodu vody.
2. Zkontrolujte těsnost sacího vedení čisticího prostředku.
3. Nastavte nasávané množství na filtru čisticího prostředku na minimální množství.
4. Odvzdušněte přístroj (viz kapitola Odvzdušnění přístroje).
5. V případě potřeby vyhledejte zákaznický servis.

Přimísení čisticího prostředku je příliš malé

1. Nastavte trysku na „CHEM“.
2. Na filtru čisticího prost ředku zvyšte nasávané množství.
3. Zkontrolujte / vyčistěte sací hadici pro čisticí prostředek s filtrem.
4. V případě potřeby vyhledejte zákaznický servis.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko.

(Adresa viz zadní stranu)

Technické údaje

		HD 5/11C	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C HD 5/12 CX	HD 5/12C	HD 5/12C
Varianta pro jednotlivé země
Země AU EU GB CH AU KAP SA
Elektrické připojení
Napětí	V			240				230
F á z e		~		1	1	1	1	1
Kmitočet Hz 50 50 50 50 50 60 60
Příkon	kW	2,1	2,5	2,5	2,2	2,2	2,4	2,4
Krytí		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Sítové jištění (se zpožděnou reakcí)	A	10	16	13	10	10	15	13
Prodlužovací kabel 30 m	mm^2	2,5 2,5	2,5 2,5	2,5 2,5
Vodní připojka
Přívodní tlak (max.)	MPa	1	1	1	1	1	1	1
Vstupní teplota (max.)	°C	60	60	60	60	60	60	60
Vstupní množství (min.)	l/min	12 12	12 12	12
Sací výška (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Minimální délka hadice pro přívod vody	m	7,5 7,5	7,5 7,5	7,5 7,5
Minimální průměr hadice pro přívod vody	in	1/2 1/2	1/2 1/2	1/2 1/2
Objednací číslo sací hadice s filtrem		2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0
Výkonnostní údaje přístroje
Velikost standardní trysky		038 035	035 038	038 036	036
Provozní tlak	MPa	11	12	12	11,5	11,5	12	12
Provozní přetlak (max.)	MPa	17,1	17,5	17,5	17,1	17,1	18	18
Čerpané množství, voda	l/min	8,3	8,3	8,3	8,3	8,3	8,3	8,3
Čerpané množství, čistící prostředek	l/h	0-25	0-25	0-25	0-25	0-25	0-25	0-25
Reaktivní síla vysokotlaké pistole	N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Rozměry a hmotnosti
Typická provozní hmotnost (CX)	kg	24,2 (-)	23,7 (26)	23,7 (26)	23,7 (26)	24,2(26,4)	25,2 (-)	25,2 (-)
Délka	mm 380	380 380	380 380	380 380
Šířka (CX)	mm	360 (-)	360(370)	360(370)	360(370)	360(370)	360 (-)	360 (-)
Výška	mm 930	930 930	930 930	930 930
Zjištěné hodnoty podle EN 60335-2-79
Hodnota vibrací rukou/paží	m/s^2	3,6 3,6	3,6 3,6	3,6 4,2 4,2
Nejistota K	m/s^2	0,9 0,9	0,9 0,9	0,9 0,9
Hladina akustického tlaku L_pA (CX)	dB(A)	72 (-)	72 (75)	72 (75)	72 (75)	72 (75)	74 (-)	74 (-)
Nejistota K_pA	d	B(	A)	3	3	3	3	3
Hladina akustického výkonu L_WA + Nejistota K_WA (CX)	dB(A)	88 (-)	88 (92)	88 (92)	88 (92)	88 (92)	90 (-)	90 (-)
		HD 5/13C HD 5/13 CX	HD 5/15C HD 5/15 CX	HD 5/17C HD 5/17 CX	HD 5/17C HD 5/17 CX	HD 6/13C HD 6/13 CX	HD 6/13C	HD 6/13C HD 6/13 CX
Varianta pro jednotlivé země
Země EU EU EU KAP EU AR GB
Elektrické připojení
Napětí	V			230				230
F áz e		~		1	1	1	1	1
Kmitočet Hz 50 50 50 60 50 50 50

				HD 5/13C HD 5/13 CX	HD 5/15C HD 5/15 CX	HD 5/17C HD 5/17 CX	HD 5/17C HD 5/17 CX	HD 6/13C HD 6/13 CX	HD 6/13C HD 6/13 CX
Příkon kW 2,6 2,8 3,0 3,0 2,9 2,9 2,9
Krytí IPX5 IPX5 IPX5 IPX5 IPX5 IPX5
Sítové jištění (se zpožděnou reakcí)	A	16	16	16	15	16	16	13
Prodlužovací kabel 30 m mm	^2	2,5 2,5	2,5 2,5	2,5 2,5	2,5 2,5
Vodní přípojka
Pří	v	o	d	n	i	t	l	a	k
Vstupní teplota (max.)			°C	60	60	60	60	60	60
Vstupní množství (min.)			l/min	12 12 12	12 13 13	13
Sací výška (max.)			m	0,5 0,5	0,5 0,5	0,5 0,5	0,5 0,5
Minimální délka hadice pro přívod vody			m	7,5 7,5	7,5 7,5	7,5 7,5	7,5 7,5
Minimální průměr hadice pro přívod vody			in	1/2 1/2	1/2 1/2	1/2 1/2	1/2 1/2
Objednací číslo sací hadice s filtrem				2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0	2.643-100.0
Výkonnostní údaje přístroje
Velikost standardní trysky				034	032	027	030	038	038
Provozní tlak			MPa	13	15	17	16,5	13	13
Provozní přetlak (max.)			MPa	17,5	20	20	20	19	19
Čerpané množství, voda			l/min	8,3	8,3	8,1	8,0	9,8	9,8
Čerpané množství, čisticí prostředek			l/h	0-25	0-25	0-25	0-25	0-25	0-25
Reaktivní síla vysokotlaké pistole			N	22,2	23,8	25,4	25,4	26,6	26,6
Rozměry a hmotnosti
Typická provozní hmotnost (CX)			kg	23,7 (26)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2(27,5)	25,2(27,5)
Délka			mm	380	380	380	380	380	380
Šířka (CX)			mm	360(370)	360(370)	360(370)	360(370)	360(370)	360(370)
Výška			mm	930	930	930	930	930	930
Zjištěné hodnoty podle EN 60335-2-79
Hodnota vibrací rukou/paží			m/s ^2	3,6 2,4	2,4 2,4	4,1 4,1	4,1 4,1
Nejistota K			m/s ^2	0,9 0,7	0,7 0,7	0,9 0,9	0,9 0,9
Hladina akustického tlaku L _pA (CX)			dB(A)	72 (75)	72 (74)	72 (75)	75 (75)	72 (75)	72 (75)
Nejistota K _pA			d	B	(	A	) 3	3	3
Hladina akustického výkonu L _WA + Nejistota K _WA (CX)			dB(A)	88 (92)	88 (90)	88 (92)	91 (91)	88 (92)	88 (-)

		HD 6/13C	HD 6/13C
Varianta pro jednotlivé země
Země		KAP	SA
Elektrické připojení
Napětí	V	220	220
Fáze	~	1	1
Kmitočet	Hz	60	60
Příkon kW	2,9 2,8
Krytí		IPX5 IPX5
Sítové jištění (se zpožděnou reakcí)	A	15	13
Prodlužovací kabel 30 m mm	^2	2,5 2,5
Vodní přípojka
Přívodní tlak (max.)	MPa	1	1
Vstupní teplota (max.)	°C	60	60
Vstupní množství (min.)	l/min 13 13

		HD 6/13C	HD 6/13C
Sací výška (max.) m 0,5 0,5
Minimální délka hadice pro přívod vody	m	7	,	5	7	, 5
Minimální průměr hadice pro přívod vody	in 1/2 1/2
Objednací číslo sací hadice s filtrem	2.643-		2.643-
		100.0	100.0
Výkonnostní údaje přístroje
Velikost standardní trysky 042 043
Provozní tlak MPa 13 12,5
Provozní přetlak (max.)	MPa	18	18
Čerpané množství, voda	l/min	10,0	10,0
Čerpané množství, čistící prostředek	l/h	0-25	0-25
Reaktivní síla vysokotlaké pistole	N	26,6	26,6
Rozměry a hmotnosti
Typická provozní hmotnost (CX) kg		25,2 (-)	25,2 (-)
Délka	mm	380 380
Šířka (CX)	mm	360 (-)	360 (-)
Výška	mm	930 930
Zjištěné hodnoty podle EN 60335-2-79
Hodnota vibrací rukou/paží	m/s^2	3,7 3,7
Nejistota K	m/s^2	0,9 0,9
Hladina akustického tlaku L_pA (CX)	dB(A) 73 (-)	73 (-)
Nejistota K_pA	dB(A)	3	3
Hladina akustického výkonu L_WA + Nejistota K_WA (CX)	dB(A) 89 (-)	89 (-)

Technické změny vyhrazeny.

EU prohlášení o shodě

Prohlašujeme tímto, že niže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.

Výrobek: Vysokotlaký čistič

Typ: 1.520-xxx

Příslušné směrnice EU

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2008

Použitý postup k posouzení shody

2000/14/ES: Příloha V

Hladina akustického výkonu dB(A)

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

71364 Winnenden (Německo)

Tel.: [phone]

Fax: [phone]

Rozsah dodávky.... 158

Bezpečnostné pokyny 158

Popis prístroja 158

Montáž 159

Pri uvoľnení spúšťacej páčky na vysokotlakovej pištoli tlakový spínač vypne vysokotlakové čerpadlo a vysokotlakový prúd sa zastaví.

Ked' sa spúšt'acia páčka potiahne, čerpadlo sa znovu zapne.

Popis prístroja

Prehl'ad prístrojov

Vysokotlakový prúd vody

Nebezpečenstvo poranenia

Spúšťaciu páčku a poistnú páku nikdy nefixujte v stlačenej polohe.

1. Zatvorte vysokotlakovú pištol'.
2. Otočte kryt dýzy, až kým sa požadovaný symbol nezhoduje so značkou.

1. Vytiahnite saciu hadicu na čistiaci prostriedok.

2. Nastavte nasávané množstvo roztoku čistiaceho prostriedku na filtri na čistiace prostriedky.

3. Saciu hadicu na čistiaci prostriedok zaveste do nádrže s čistiacim prostriedkom.

4. Nastavte dýzu do polohy CHEM.

5. Uved'te vysokotlakový čistič do prevádzky.

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Spúšťaciu páčku vysokotlakovej pištole chráňte pred poškodením.

1. Nasuňte pripojovacie hrdlo plošného čističa na prepravný držiak vysokotlakového čističa.
2. Pritiahnite prevlečnú maticu približne o 1 otáčku.

Preprava pomocou žeriavu

⚠NEBEZPEČENSTVO

Neodborná preprava pomocou žeriavu

Pred každým použitím žeriavu skontrolujte zdvíhacie zariadenie na poškodenie.

Pred každým použitím žeriavu skontrolujte rukovát' na poškodenie.

Pred prepravou žeriavu odstráňte pracovný nadstavec s vysokotlakovou pištolou, dýzy, plošné čističe a iné volné predmety.

Nerešpektovanie hmotnosti

1. Stlačte odblokovanie posuvného držadla a zasuňte posuvné držadlo.

Ochrana proti mrazu

POZOR

Mráz

Ošetrovanie a údržba

⚠NEBEZPEČENSTVO

Bezpečnostná inšpekcia/zmluva o údržđe

Vytiahnite sietovú zástrčku zo zásuvky.

Vykonaním všetkých kontrol a práce na elektrických dieloch poverte odborný personál.

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2008

Hladina akustického výkonu dB (A)

- Pričvrstite poklopce felní.

Montaža pribora

Napomena
