ПОСІБНИК КОРИСТУВАЧА FU-Y30EU SHARP

ПОСІБНИК З ЕКСПЛУАТАЦІЇ

空気清浄機

取扱説明書

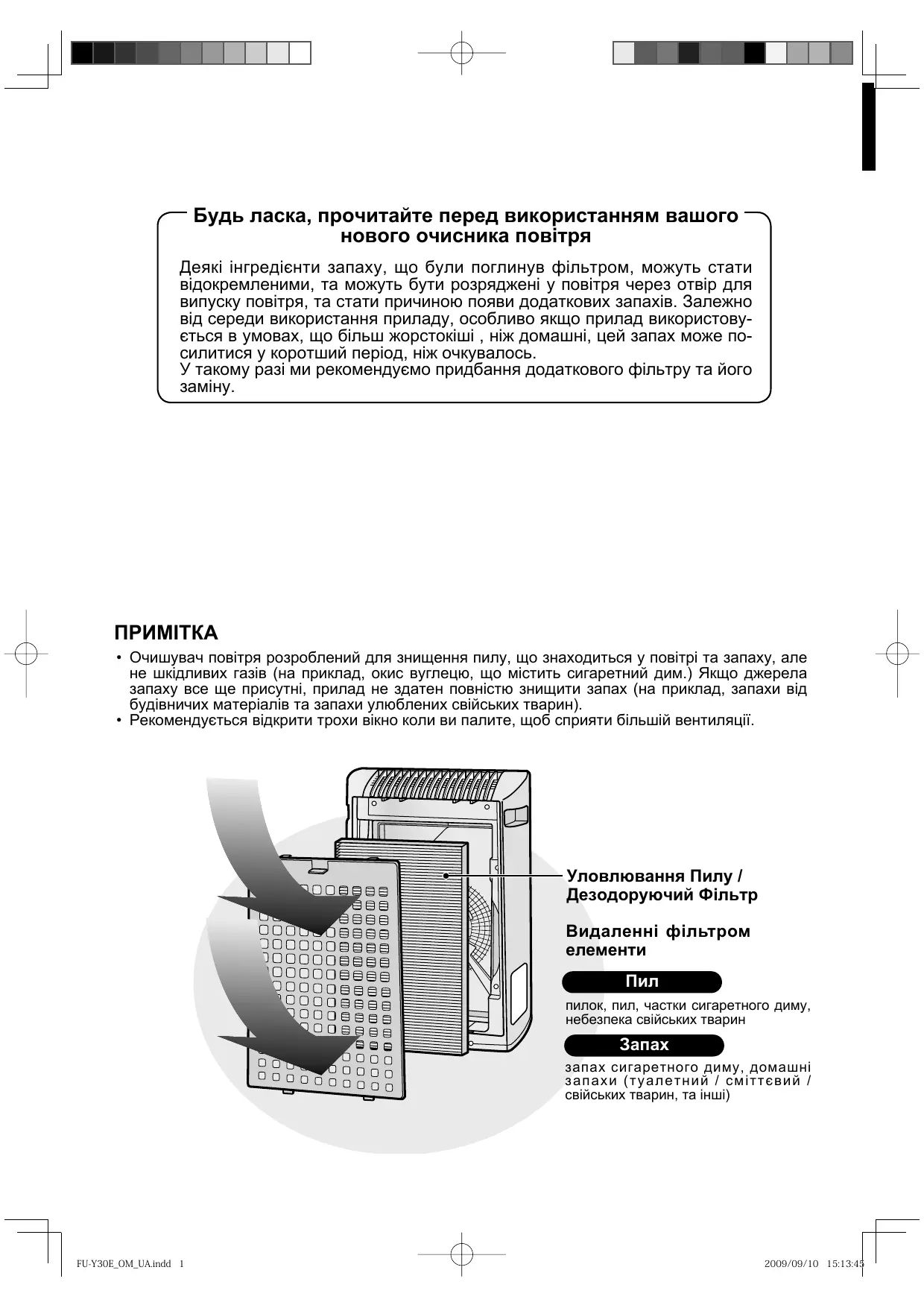

Будь ласка, прочитайте перед використанням вашего нового очисника повітря

Деякі інгредієнти запаху, що були поглинув фільтром, можуть стати відокремленими, та можуть бути розряджені у повітря через отвір для випуску повітря, та стати причиною появи додаткових запахів. Залежно від середи використання приладу, особливо якщо прилад використовується в умовах, що більш жорстокіші , ніж домашні, цей запах може посилитися у коротший період, ніж очкувалось. У такому разі ми рекомендуємо придбання додаткового фільтру та його заміну.

ПРИМІТКА

• Очишувач повітря розроблений для знищення пилу, що знаходиться у повітрі та запаху, але не шкідливих газів (на приклад, окис вуглецю, що містить сигаретний дим.) Якщо джерела запаху все ще присутні, прилад не здатен повністю знищити запах (на приклад, запахи від будівничих матеріалів та запахи улюблених свійських тварин).
• Рекомендується відкрити трохи вікно коли ви палите, щоб сприяти більшій вентиляції.

Уловлювання Пилу / Дезодоруючий Фільтр

Видаленні фільтром елементи

Пил

пилок, пил, частки сигаретного диму, небезпека свійських тварин

Запах

запах сигаретного диму, домашні запахи (туалетний / сміттєвий / свійських тварин, та інші)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Технологія "Plasmacluster"

Технологія Plasmacluster використовує плазмовий розряд для відтворення та виділення тих самих позитивно та негативно заряджених іонів, які відтворюються у природі (Іони "Plasmacluster").

Це унікальна технологія очищення повітря Корпорації SHARP, призначена для знищення та деактивування таких потенціальних алергенів як ескрементні речовини та пилових кліщів*1, вірусів*2 та цвілі і бактерій*3 що знаходяться у повітрі, та були доведені організаціями третіх сторін як у Японії, так і за кордоном.

Коли у повітрі висока щільність Plasmacluster іонів, сигаретний дим, що в'ївся у штори або дивани, буде видалено приблизно за 80 хвилин*4, та коли одежа висить у місці, що знаходиться під прямим влученням потоку повітря з приладу, що генерує Plasmacluster іони, запах поту зменшується фактично до нуля за одну ніч (приблизно 6 годин).

*1 Вища школа Наукових Досліджень Речовин, Університет Хірошима, Японія Контроль дії потенціальних алергенів кліщів у повітрі на (13 м²)
*2 Retroscreen Virology, Лтд., Лондон, ВБ Вимір відносної кількості вірусів, ви- далених у повітрі у ємності 1 м³
*3 Асоціація Охорони Здоров'я у Ишка- ві, Японія Вимір цвілі та бактерій у повітрі по- вітропробовідбирачем (13 м²)
*4 Japan Spinners Inspecting Foundation, Японія Видалення дезодоруючого ефекту з насичених запахом фрагментів одежі

3MICT

ВАЖЛИВІ ІНСТРУКЦІЇ З БЕЗПЕКИ...... UA-2

• ЗАСТЕРЕЖЕННЯ ...... UA-2
• ПОПЕРЕДЖЕННЯ, ЯКІ СТОСУЮТЬСЯ ФУНКЦІОНУВАННЯ...... UA-3
• МЕТОДИЧНІ ВКАЗІВКИ З УСТАНОВКИ ... UA-3
- ІНСТРУКЦІЇ З ОБСЛУГОВУВАННЯ ФІЛЬТРІВ ...... UA-3

НАЙМЕНУВАННЯ ЧАСТИН...... UA-4

• ДІСПЛЕЙ ОСНОВНОГО БЛОКУ ...... UA-4
- НАОЧНА ДІАГРАМА .... UA-4
• ВМІЩЕННЯ..... UA-5
• ВНУТРІШНЯ СТОРОНА ...... UA-5

ПІДГОТОВКА...... UA-6

• ІНСТАЛЯЦІЯ ФІЛЬТРІВ ...... UA-6

ФУНКЦІОНУВАННЯ...... UA-8

ДОГЛЯД І ОБСЛУГОВУВАННЯ...... UA-9

• ЗАДНЯ ПАНЕЛЬ..... UA-9
• БЛОК..... UA-9
- ІНСТРУКЦІЇ ПО ЗАМІНІ ФІЛЬТРУ...... UA-10

ВИЯВЛЕННЯ НЕСПРАВНОСТЕЙ.....UA-11

СПЕЦИФІКАЦІЇ......UA-12

Дякуємо, що придбали Очисник Повітря Корпорації SHARP. Будь ласка, ретельно прочитайте це керівництво з експлуатації за для правильного використання інформації. Перед використанням цього приладу, будьте впевнені прочитати розділ "Важливі Інструкції з Безпеки."

Після прочитання цього керівництва з експлуатації, зберігайте його у зручному місці для подальших інструкцій.

Під час використання електричних приладів, треба додержуватись запобіжних заходів,включаючи такі:

ЗАСТЕРЕЖЕННЯ - Для запобігання ризику електричного шоку, вогню або тілесного ушкодження:

• Прочитайте усі інструкції перед використанням приладу.
• Користуйтесь тільки 220-240 вольтовими розетками.
• НЕ використовуйте прилад, якщо шнур електроживлення або штепсельна вилка пошкоджені, або не подається струм до розетки у стіні.
• Періодично видаляйте пил з штепсельної вилки.
• НЕ засовуйте пальці або сторонні предмети до отвору для впуску повітря або отвору для випуску повітря.
• Під час від'єднання вилки від розетки, завжди тримайтесь за вилку і ніколи не тягніть за шнур.

Ураження електричним струмом та/або пожежа може виникнути у разі короткого замикання.

- НЕ від'єднуйте штепсельну вилку вологими руками.

- НЕ використовуйте прилад поблизу газових приладів або камінів.

- Від'єднайте штепсельну вилку з розетки перед чищенням приладу, та коли не використовуєте прилад.

Ураження електричним струмом через негідну ізоляцію та/або пожежа з короткого замикання може статися як результат.

- Якщо шнур електроживлення пошкоджений, він повинен бути замінений виробником, його сервісним агентом, авторизованим Сервісним Центром корпорації Sharp або кваліфікованою людиною за для запобігання ризиків ушкодження.

- Не вмикайте прилад під час використання аерозолю проти комах або у кімнатах, де є залишки масла, диму з масляними домішками, іскри від запалювання сигарет, хімічні випари у повітрі, або у місці, де прилад може намокнути, наприклад ванні кімнати.

- Додержуйтесь обережності під час чищення приладу. Сильні корозійні очищувачі можуть пошкодити корпус.

- Обслуговувати очищувач повітря має тільки Авторизований Сервісний Центр Sharp. У разі виникнення проблем, необхідності настроювання або ремонту, зверніться до найближчого Сервісного Центру.

- Цей прилад не підходить для використання особами (враховуючи дітей) з обмеженими фізичними, сенсорними або психічними можливостями, або осіб, які недостатньо досвідчені чи неграмотні, доки вони не будуть знаходитись під наглядом, або доки їм не буде надано інструкції щодо використання приладу людиною, що є відповідальною за їхню безпеку.

Діти повинні бути під наглядом за для впевнення, що вони не грають з приладом.

ПРИМІТКА - Радіо або ТБ Інтерфейс

Якщо цей очищувач повітря може вплинути на радіо чи телевізійний прийом передач, спробуйте виправити це за допомогою одного або декількох слідуючих способів:

• Переорієнтуйте або змініть положення антени.
• Збільшіть відстань між приладом та радіо/ТБ приймачем.
  • Під'єднайте обладнання в іншу розетку, ніж у ту, де увімкнений приймач.
• Зверніться за допомогою до дилера або до досвідченого радіо/ТБ технічного спеціалісту.

ПОПЕРЕДЖЕННЯ, ЯКІ СТОСУЮТЬСЯ ФУНКЦІОНУВАННЯ

• НЕ блокуйте отвір для впуску повітря та/або отвір для випуску повітря.
• НЕ використовуйте прилад біля або на гарячих об'єктах, таких як печі або повітронагрівачі, або в місцях, де прилад може контактувати з паром.
• Не кладіть прилад униз під час використання.
• Завжди тримайте ручки по обидві сторони приладу, коли переміщуєте його.
  Тримання приладу за задню панель під час перенесення може спричинити роз'єднання частин приладу, і таким чином одна з частин відпаде, спричинивши тілесне ушкодження.
• Не використовуйте прилад без фільтру.
• Не мийте та не використовуйте знову фільтр.
  Це не тільки не покращує роботу фільтру, але й може стати причиною ураження електричним струмом або пошкодження обладнання.
• Протирайте корпус тільки м'якою тканиною.
  Поверхня приладу може бути пошкоджена або тріснути.
  Окрім цього, як результат, датчики можуть бути пошкоджені.

МЕТОДИЧНІ ВКАЗІВКИ З УСТАНОВКИ

• Під час функціонування приладу, будь ласка, встановіть прилад не менш ніж на 2 м від обладнання, що виробляє електричні хвилі, такі як телевізори, радіоприймачі або електричні годинники.
• Уникайте роботи приладу у місцях, де шторки, і т.п., моуть контактувати з отвором для забору та випуску повітря.
  Шторки можуть забруднитись, або можуть виникнути несправності обладнання.
• Уникайте місць, де прилад можу бути підверений конденсації, через різку зміну температури.
  (Якщо цьому не можна запобігти, будь ласка, потримайте прилад вимкненим з 1 годину.)
  (Використовуйте прилад у належних умовах при температурі між 0 та 35°C у кімнаті.)
• Встановлюйте на стійку поверхню у приміщеннях з достатньою циркуляцією повітря. У разі встановлення приладу на коврові покриття, прилад може незначною мірою вібрувати.
• Не встановлюйте прилад у місцях, де можлива кіптява, наприклад кухні, і т.п.
  Як результат, може тріснути поверхня приладу.
• Залиште приблизно 60 см відстані від приладу до стіни.
  Стіна, яка знаходиться одразу за отвором виходу повітря, з часом може забруднитись. Використовуючи прилад довгий час у тому самому місці, використовуйте вініловий щіт, і т.п., щоб попередити забруднення стіни. Крім того, періодично чистіть стіну.

ІНСТРУКЦІЇ З ОБСЛУГОВУВАННЯ ФІЛЬТРІВ

- Слідуйте інструкціям цього керівництва для правильного догляду та обслуговування фільтрів. Використовуйте фільтри, розроблені тільки для цієї моделі.

НАОЧНА ДІАГРАМА Ручка Основний Блок

UA-4

ВМІЩЕННЯ

- Посібник з експлуатації

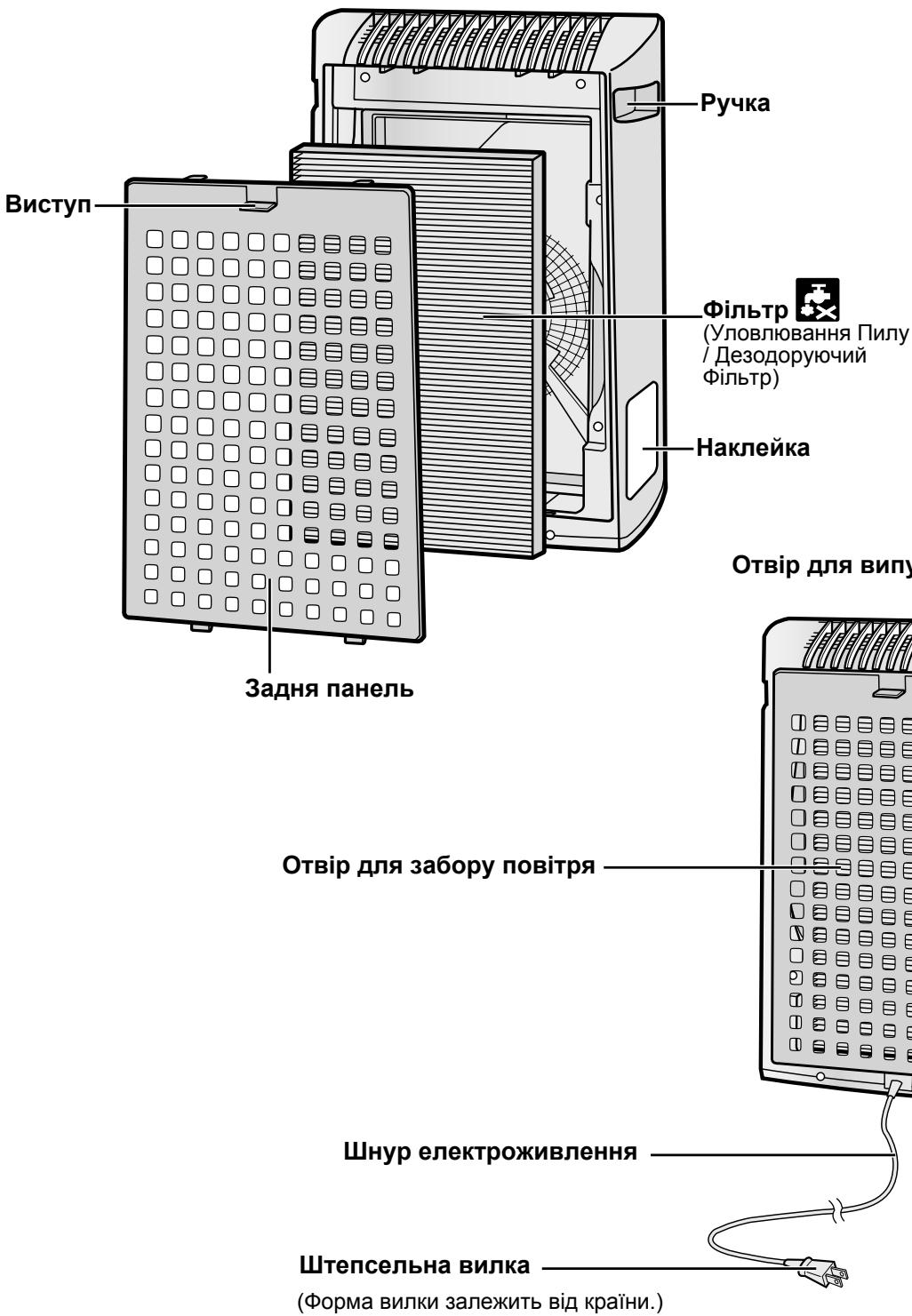

ВНУТРІШНЯ СТОРОНА

Ручка Фільтр (Уловлювання Пилу / Дезодоруючий Фільтр) Наклейка Отвір для випу Задня панель Отвір для забору повітря Шнур електроживлення Штепсельна вилка (Форма вилки залежить від країни.)

ІНСТАЛЯЦІЯ ФІЛЬТРІВ

Для підтримання якості фільтру, його встановлюють у головний прилад та запаковують у пластиковий пакет. Будьте впевнені вийняти фільтр з пластикового пакету перед використанням приладу.

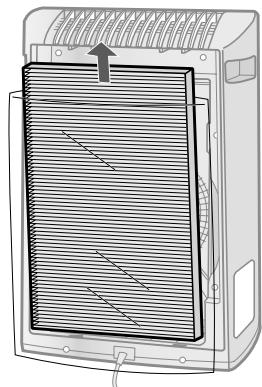

Від'єднайте фільтр

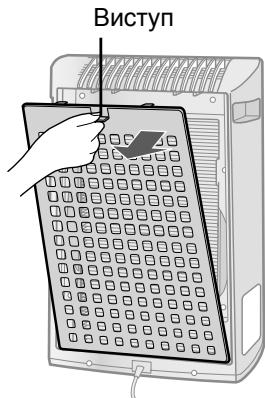

1 Від'єднайте Задню Панель. Потягніть виступ на поверхні Задньої Панелі.

2 Вийміть фільтр з пластикового пакету.

Виступ

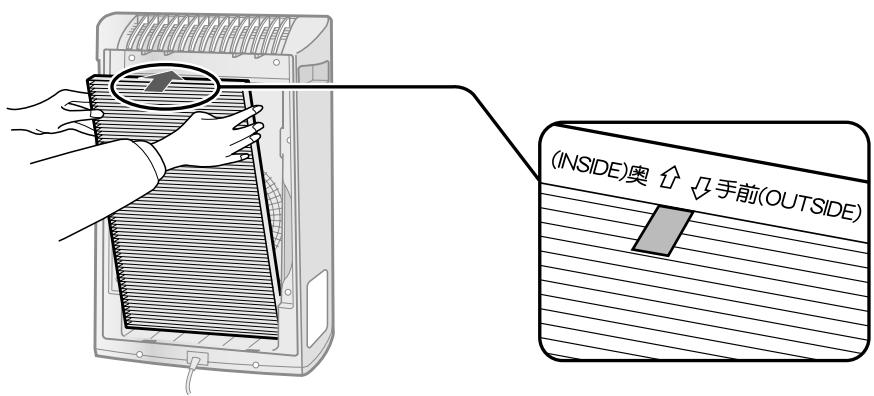

1 Помістіть фільтр усередину головного приладу. Не встановлюйте фільтр задом наперед, або прилад буде працювати невірно.

(INSIDE)奥 ↑ ↓ 手前(OUTSIDE)

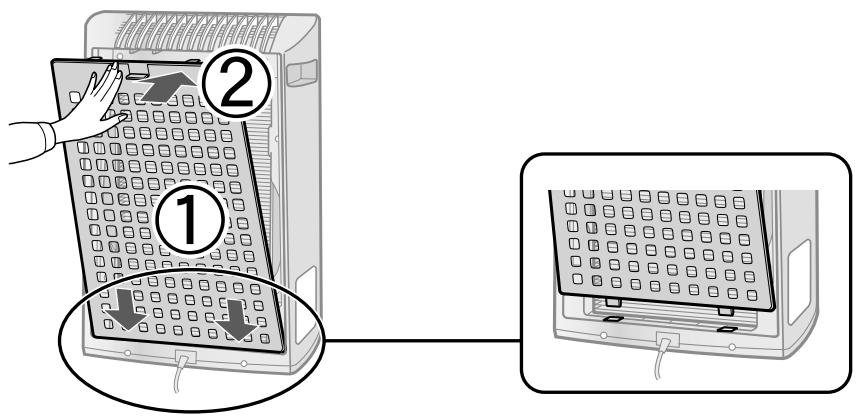

2 Під'єднайте Задню Панель назад до приладу.

Натисніть, поки він не стане на своє місце.

3 Запишіть дату початку експлуатації на Наклейці з Датами.

Використовуйте дату початку експлуатації як орієнтир для визначення інтервалів заміни фільтрів.

Кнопка РЕЖИМУ Кнопка Plasmacluster Iони УВМ/ВИМК MODE ON/ OFF POWER Індикатор Швидкості Вентилятору Індикатор Plasmacluster Iонів Кнопка ЖИВЛЕННЯ УВМ/ ВИМК

I POWER

Кнопка ЖИВЛЕННЯ УВМ/ВИМК

• Натисніть на кнопку початок роботи (короткий гудок) та кінець роботи (довгий гудок)
• Індикатор Plasmacluster та Швидкості вентилятору увімкнути/вимкнути.
• Доки шнур живлення не було від'єднано від розетки, функціонування приладу почнеться у режимі, у яко-му функціонував прилад попередньо.

Кнопка РЕЖИМУ

• Натисніть Кнопку Режиму щоб вибрати бажану швидкість вентилятору. Індикатор покаже швидкість вентилятору, обрану на даний момент.
• Режим функціонування може бути увімкнений, як показано нижче.

Робота НИЗ

Прилад буде працювати у спокійному режимі з мінімальним забором повітря.

Робота СЕРЕДН

Прилад буде працювати з СЕРЕДНЬОЮ швидкістю вентилятору.

Робота МАКС

Прилад буде працювати з МАКСИМАЛЬНОЮ швидкістю вентилятору.

ON/ OFF

Кнопка Plasmacluster Iони УВМ/ВИМК

Натисніть кнопку Plasmacluster Іони УВМ/ВИМК, щоб увімкнути чи вимкнути режим іонізації. Коли Режим Plasmacluster Увімкнено, Індикатор Plasmacluster Іонів увімкнеться. (блакитний)

Для досягнення оптимальної роботи цього очищувача повітря, будь ласка, періодично чистіть прилад, включаючи фільтри.

Під час чищення приладу, з першу будьте впевнені, що від'єднали шнур подачі живлення, та ніколи не тримайте вилку вологими руками. Це може призвести до ураження електричним струмом та/або тілесного ушкодження.

ЗАДНЯ ПАНЕЛЬ

Період Обслуговування

По мірі накопичування пилу на приладі або кожні 2 місяці

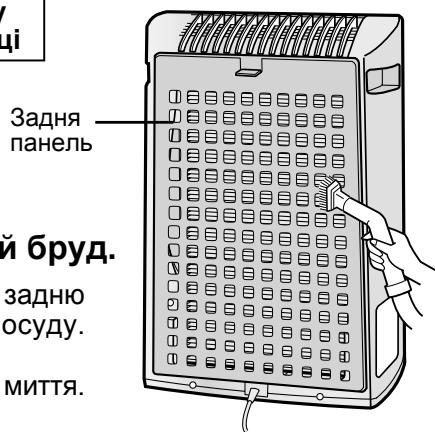

Обережно видаліть пил з датчику та задньої панелі, використовуючи насадку пилосмока, або схожий пристрій.

Задня панель й бруд. задню осуду. миття.

Якщо на задній панелі з'явився незмивний бруд.

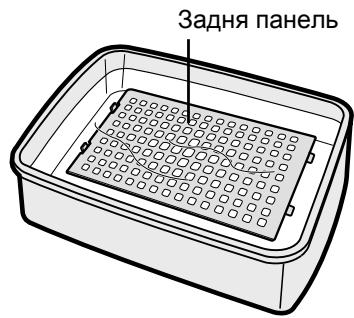

1 У разі виникнення сильних забруднень, замочіть задню панель у воді з додаванням засобу для миття посуду. (Приблизно 10 хвилин) Намагайтесь не терти сильно задню панель під час миття.

2 Промийте задню панель декілька разів чистою водою, щоб змити залишки розчину.

3 Поставте фільтр, щоб стекли залишки води.

Період Обслуговування

По мірі накопичування пилу на приладі або кожен місяць

Для того, щоб на приладі не накопичувався бруд або не утворювались плями, чистіть прилад так часто, як потрібно. Якщо ви не видалите плями своєчасно, їх буде важко позбутися у подальшому.

Витирайте сухою м'якою тканиною.

Для незмивної грязі та плям використовуйте м'яку тканину, змочену у теплій воді.

Не використовуйте сильнодіючі рідини

Бензин, розчинник, поліруючий порошок та інші можуть пошкодити поверхню.

Не використовуйте засоби, що чистять

Компоненти засобів, що чистять можуть пошкодити прилад.

ІНСТРУКЦІЇ ПО ЗАМІНІ ФІЛЬТРУ

Строки роботи фільтрів залежать від умов у приміщенні, періоду роботи приладу та місця знаходження приладу.

Якщо у повітрі залишаються пил та запахи, замініть фільтри.

Будь ласка, прочитайте перед використанням вашего нового очисника повітря

Інструкції щодо строків заміни фільтрів

- Подальша дієздатність фільтру та період заміни заснована на умові паління 5 цигарок у день та уловлювання пилу/дезодоруюча потужність зменшена на половину у порівнянні з роботою нового фільтру.

Ми рекомендуємо заміняти фільтр частіше, якщо прилад використовується в умовах набагато жорстокіших, ніж у домашньому використанні.

•Зволожуючий Фільтр

Приблизно 2 роки після відкриття

ЗАМІНА ФІЛЬТРУ

1 Дивись сторінку UA-6, 7 для керівництва по встановленні фільтру після заміни.
2 Запишіть дату початку експлуатації на наклейці з датами.

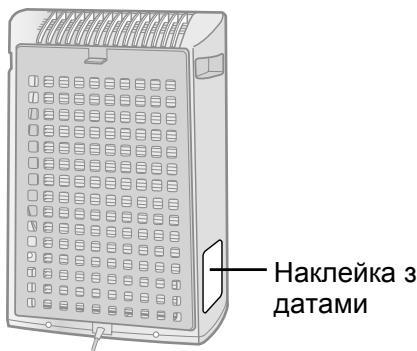

Наклейка з датами

Заміна Фільтру

Модель: FZ-Y30SFE

•Уловлювання Пилу / Дезодоруючий Фільтр : 1 штука

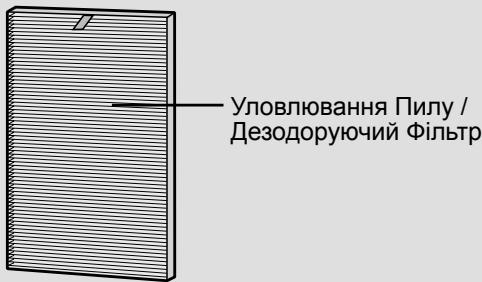

Уловлювання Пилу / Дезодоруючий Фільтр

Будь ласка, проконсультуйтеся у вашего дилера про придбання фільтра для заміни.

Утилізація Фільтру

Будь ласка, утилізуйте фільтри згідно місцевому законодавству та правилам.

Матеріали фільтру:

•Фільтр: Поліпропілен
•Корпус: Поліестер
•Дезодоратор: Активоване вугілля

Перед тим як телефонувати до сервісного центру, будь ласка, розгляньте нижче технологічну карту, тому що проблема може виникнути не з приводу несправності приладу.

ПРОБЛЕМА		УСУНЕННЯ (проблема не є пошкодженням приладу)
Запахи та дим не видаляються.		Почистіть або замініть фільтри, якщо вони здаються сильно забруднені.(Зверніться до UA-10)
З приладу лунають цокаючі або клацаючі звуки.		Цокаючі або клацаючі звуки можуть чутися коли прилад ге-нерує іони.
Повітря, що виходить має запах.		Перевірте, чи не забруднилися фільтри.Замініть фільтр.Очисники Повітря Plasmacluster можуть виділяти незначну кількість озону, який може виробляти запах. Ці виділення озону є допустимими безпечними нормами.
Модель		FU-Y30EU
Джерело живлення		220-240В, 50/60Гц
Робота Швидко-сті Вен-тилятору	Настроювання Швидкості Вентилятору	МАКС	СЕРЕДН	НИЗЬКА
	Встановлена Потужність	49 Вт	32 Вт	23 Вт
	Швидкість Вентилятору	180 m^3 /годин	120 m^3 /годин	60 m^3 /годин
Рекомендований Розмір Кімнати		~21 m^2 *1
Висока щільність Plasmcluster іонів рекомендований розмір кімнати		~13 m^2 *2
Тип Фільтру		Уловлювання Пилу (Фільтр НЕРА *3) / Дезодоруючий Фільтр
Довжина шнуру електроживлення		2,0 м
Розміри		356 мм (Д) x 180 мм (Г) x 510 мм (В)
Bara		5,0 кг

*1 Розмір кімнати, що призначений для роботи приладу на максимальній швидкості вентилятору. •Він визначає простір, де визначена кількість часток пилу може бути знищена за 30 хвилин (JEM1467). Розмір кімнати, де приблизно 7000 іонів можуть бути виміряні у кубічних сантиметрах у цен-

*2 трі кімнати (на висоті приблизно 1,2 метри від підлоги) коли прилад встановлений біля стіни та працює на повну потужність.

Споживання Енергії в режимі очікування

Для забезпечення роботи електричних кол при вставленій у розетку вилці, даний прилад споживає приблизно 1,0 Вт енергії в режимі очікування. Для економії електроенергії вийміть шнур живлення з розетки, якщо пристрій не використовується.

*3 Клас фільтра НЕРА по EN1822 є H10.

Увага: Ваш продукт має символ. Цей символ означає, що викорис- тане електронне або електричне обладнан- ня не слід викидати разом з нормальними домашніми відходами. Є спеціальна система збору цих продуктів.

A. Інформація для користувачів (приватні домашні господарства) про усування відходів

1. У державах Європейського Союзу

Увага: Якщо Ви хочете усунути цей пристрій, не використовуйте для цього звичайних контейнерів для сміття!

Непридатне електронне обладнання слід усувати окремо, згідно з вимогами правил утилізації сміття, рекуперації, рециклінгу використаного електричного та електронного обладнання.

Після введення в життя євросоюзних регулювань у країнах, що є членами Європейського Союзу, приватні домашні господарства на території Євросоюзу можуть безкоштовно* повертати використане електричне і електронне обладнання до визначених пунктів збору відходів. У деяких країнах* можна безкоштовно повернути старий продукт до пунктів продажу, за умови, що Ви купите схожий новий продукт.

*) 3 метою отримання подальшої інформації на цю тему слід звернутись до представників місцевої влади.

Якщо у використаному електронному або електричному обладнанні є батарейки або акумулятори, слід їх утилізувати окремо, згідно з відповідними правилами.

Правильна ліквідація цього продукту запевняє відповідну утилізацію, рекуперацію, рециклінг і таким чином запобігає потенційним негативним наслідкам для довкілля та здоров'я людей. Негативні наслідки могла б мати неправильна обробка відходів.

2. Держави з-поза зони Європейського Союзу

Якщо Ви хочете позбутись продукту, слід зв'язатись з представниками місцевої влади задля отримання необхідної інформації про правильні методи усування продуктів.

В. Інформація для бізнесових користувачів про усування відходів

1. У державах Європейського Союзу

У випадку, коли Ви використовуєте продукт у комерційних цілях і плануєте його ліквідувати: Слід зв'язатись з представником фірми SHARP, який Вас поінформує про можливості повернення пристрою. Можливо, Вам треба буде покрити кошти повернення і рециклінгу продукту. Продукти невеликих розмірів (і в малій кількості) можна повернути до місцевих пунктів збору відходів.

2. Держави з-поза зони Європейського Союзу

Якщо Ви хочете позбутись продукту, слід зв'язатись з представниками місцевої влади задля отримання необхідної інформації про правильні методи усування продуктів.
