KULLANIM KILAVUZU HPC1600 SCHEPPACH

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İkaz - Yaralanma riskinin azaltılması için kullanım kılavuzu okuyun.
	Bir koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybına neden olabilir.
	Bir koruyucu gözlük kullanın. Çalışma sırasında oluşan kıvılcım ya da üründen çıkan kıymık, talaş ve tozlar görüş kaybı etkisi yaratabilir.
	Ürün doğrudan kamuya açık içme suyu kaynağına bağlanmamalıdır.
	Yüksek basınçlı jeti insanlara, hayvanlara, aktif elektrikli donanıma veya ürünün kendisine yöneltmeyin.
	Koruma sınıfı II (çift izolasyon)
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
Dikkat!	Bu kullanım kılavuzunda güvenliğiniz ile ilgili noktaları bu işaret ile vurguladık.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....285
2. Ürün açıklaması (Res. 1+ 2)...... 285
3. Teslimat kapsamı (Res. 1 + 2)....285
4. Amacına uygun kullanım 286
5. Güvenlik uyarıları 286
6. Artik riskler....287
7. Teknik veriler 288
8. Ambalajdan çıkarma....288
9. İşletime almadan önce....289
10. Yapı (Res. 1 + 2) 289
11. Devreye alma (Res. 1 + 2)....289
12. Taşıma (Res. 1)....290
13. Temizlik ve bakım 290
14. Depolama (Res. 3)....291
15. Elektrik bağlantısı 291
16. Onarım ve yedek parça siparişi....291
17. İmha ve yeniden değerlendirme 292
18. Ariza giderme 293
19. Uygunluk beyanı 300

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, ürünü yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak amacıyla bir plastik torba içinde doğrudan ürünün yanında muhafaza edin. Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır. Ürün ile ürünün kullanımı konusunda eğitim almış ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir.

Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eş değer ürünlerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

2. Ürün açıklaması (Res. 1+ 2)

1. Tel tutma yeri
2. Şebeke bağlantısı hattı için tutucu
3. Açma/Kapama şalteri
4. Sebeke kablosu
5. Kilitleme düğmesi
6. Yüksek basınç hortum bağlantısı
7. Aksesuarlar için tutucu
8. Tutucu
9. Su bağlantısı
10. Tekerlek
11. Yüksek basınç hortumu için tutucu
12. Değişken nozul
13. Nozul kilit açma düğmesi
14. Mizrak
15. Turbo nozul
16. Püskürtme tabancası
17. Açma kolu
18. Kilit açma düğmesi
19. Kilitleme düğmesi
20. Yüksek basınç hortumu
21. Su bağlantı kaplini
22. Yıkama fırçası
23. Teras temizleyicisi
24. Püskürtme şişesi
25. Nozul temizleme iğnesi

26. Civata

27. Yüksek basınçlı hortum bağlantısı Püskürtme tabancası

3. Teslimat kapsamı (Res. 1 + 2)

Poz. Adet Tanım

1x	Elektrikli yüksek basınçlı temizleyici
1 1x Tel tutma yeri
2 1x Şebeke bağlantısı hattı için tutucu
7 1x Aksesuarlar için tutucu
8 1x Tutucu
10 1x Tekerlek
11 1x Yüksek basınç hortumu için tutucu
12 1x Değişken nozul
14 1x Mızrak
15 1x Turbo nozul
16 1x Püskürtme tabancası
21 1x Yüksek basınç hortumu
22 1x Su bağlantı kaplini
23 1x Yıkama fırçası
24 1x Teras temizleyicisi
25 1x Püskürtme şişesi
26 1x Nozul temizleme iğnesi
27 8x Cívata
1x Kullanma kılavuzu

4. Amacına uygun kullanım

Elektrikli yüksek basınçlı temizleyici kullanılır:

• Makinelerin, araçların, binaların, aletlerin, cephelerin, terasların, bahçe aletlerinin vb. yüksek basınçlı su jeti ile temizlenmesi için.
• orijinal aksesuarlar ve yedek parçalar ile.
• Temizlenecek nesne için üreticinin talimatlarına uygun olarak.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal aksesuarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya

da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Üretici, talimatlara uygun olmayan kullanımdan veya hatalı kullanım şeklinden kaynaklanan hasarlardan sorumlu tutulmaz.

5. Güvenlik uyarıları

Genel güvenlik açıklamaları

• Ürün çocuklar tarafından kullanılmamalıdır. Ürünle oynamadıklarından emin olmak için çocuklar gözetim altında tutulmalıdır.
• Ürün, fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyim ve bilgi eksikliği olan kişiler tarafından, ürünün güvenli kullanımına ilişkin gözetim veya talimat verildiği ve ilgili tehlikeleri anladıkları takdirde kullanılabilir.
• Kullanım kılavuzuna aşına olmayan kişiler ürünü kullanmamalıdır.
• Yüksek basınçlı temizleyiciler eğitimsiz kişiler tarafından kullanılmamalıdır.
• Çalışma sırasında bir hata veya arıza meydana gelirse, ürünü derhal kapatın ve elektrik fişini çekin. Ardından Sorun Giderme bölümünü okuyun.

Ürün ile çalışma

⚠️ İkaz! Kaza yaralanmalardan korunmak için:

Yüksek basınçlı temizleyiciler yanlış kullanıldığında tehlikeli olabilir. Işın insanlara, hayvanlara, aktif elektrikli donanımlara veya ürünün kendisine yönlendirilmemelidir.

• Ürünü yalnızca dik olarak ve düz ve sabit bir yüzeyde kullanın.
• Giysileri veya ayakkabıları temizlemek için jeti kendinize veya başkalarına doğrultmayın.
• Su veya kir sıçramasına karşı korumak için uygun koruyucu giysi ve koruyucu gözlük kullanın.
• Ürünü, koruyucu giysi giymedikleri sürece başkalarının ulaşabileceği yerlerde kullanmayın.
• Çocukları çalışan üründen uzak tutmak için uygun önlemleri alın.
• Ürünü yanıcı sıvıların veya gazların yakınında kullanmayın. Dikkat edilmemesi durumunda ciddi yanın ve patlama tehlikesi vardır.

• Yanıcı sıvılar püskürtmeyin. Patlama riski vardır.

• Temizlik maddeleriyle temas ederseniz, bol temiz suyla durulayın.

• Ürünü kuru bir yerde ve çocukların ulaşamayacağı bir yerde saklayın.

⚠️ İkaz! Bu, ürünün hasar görmesini ve bunun sonucunda oluşabilecek kişisel yaralanmaları önleyecektir:

• Hasarlı veya eksik bir ürünle ya da üreticinin izni olmadan değiştirilmiş bir ürünle çalışmayın. Devreye almadan önce, gerekli elektrik güvenlik önlemlerinin verinde olup olmadığını bir uzmana kontrol ettirin.
• Şebeke bağlantı hattı, su girişi veya yüksek basınç hortumu ya da püskürtme tabancası gibi diğer önemli parçalar hasar görmüşse veya sızdırıyorsa ürünü çalıştırmayın.
• Ürünü dondan ve kuru çalışmadan koruyun.
• Yüksek basınçlı hortumlar, bağlantı parçaları ve kaplinler makine güvenliği için önemlidir. Yalnızca üretici tarafından önerilen yüksek basınçlı hortumları, bağlantı parçalarını ve kaplinleri kullanın.
• Makine güvenliğini sağlamak için sadece üreticinin orijinal yedek parçalarını veya üretici tarafından onaylanmış yedek parçaları kullanın.
• Ürün sadece yetkili bir elektrikçi tarafından açılabilir. Onarım durumunda daima servis merkezimizle iletisime gecin.

Elektrik güvenliği

⚠️ İkaz! Elektrik çarpmasından kaynaklanan kaza ve yaralanmalardan korunmak için:

- Bir uzatma kablosu kullanırken, fiş ve bağlantı su gecirmez olmalıdır.

⚠ Uygun olmayan uzatma kabloları tehlikeli olabilir.

Elektrik çarpması nedeniyle kişisel yaralanma riski vardır.

• Elektrik fisi bağlantılarını nemden koruyun.
• Su baskını riski varsa, fiş bağlantılarını su baskınına dayanıklı alana kurun.
• Şebeke geriliminin tip levhası üzerindeki bilgiler ile uvustuğundan emin olun.
• Şebeke bağlantısı deneyimli bir elektrikçi tarafından yapılmalı ve IEC 60364-1 gerekliliklerini karşılamalıdır.
• Elektrik bağlantıları, tüm yerel ve ulusal yönetme- liklere uygun olarak bir elektrikçi tarafından yapı- malıdır.
• Ürünü yalnızca açma akımı 30 mA'den fazla olmayan bir RCD'ye (Kaçak Akım Cihazı) sahip bir pri-

ze bağlayın.

• Her kullanımdan önce ürünü, şebeke bağlantı hattını ve fisi hasara karşı kontrol edin.
• Bu ürün şebeke bağlantı hattı hasar görürse, tehlikelerin önlenmesi için üretici ya da müşteri hizmeti veya benzeri kalifiye bir kişi tarafından değiştirilmelidir.
• Fişi prizden çekmek için şebeke bağlantı hattını kul- lanmayın. Şebeke bağlantı hattını ıslan, yağdan ve keskin kenarlardan koruvun.
• Ürünü taşımayın veya şebeke bağlantı hattına tak- mayın.
• Uygun olmayan uzatma kabloları tehlikeli olabilir. Uzatma kablosu kullanılıyororsa, dış mekanda kullanıma uygun olmalı ve bağlantı kuru ve yerden yüksekte olmalıdır. Prizi zeminden en az 60 mm yukarıda tutan bir kablo makarası kullanılması tavsiye edilir. Kablovu hasara dair kontrol edin.
• Ürün üzerinde herhangi bir çalışma yapmadan önce, çalışma molaları sırasında ve kullanılmadığında elektrik fisini prizden çekin.
• Uzatma kablolarının kesiti 2 x 2,5 mm² den az ol-mamalıdır.
• Elektrik çarpmasına karşı korunmak için sağlam ayakkabılar qivin.
• Elektrik çarpmasına karşı korunmak için ürünü yalnızca dik ve ayakta durur pozisyonda çalıştırın.
• Makine gözetimsiz bırakıldığında daima şebeke izolatör anahtarını kapatın.

6. Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

Amacına uygun kullanıma rağmen bazı diğer risk faktörleri tamamen ortadan kaldırılamaz. Makinenin tasarımına ve yapısına göre aşağıdaki maddeler söz konusu olabilir:

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
• Uygun koruyucu kulaklık kullanılmadığında işitme sorunları.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Ayar veya bakım işlerine başlamadan önce, baş-

latma düğmesini serbest bırakın ve elektrik fişini prizden ayırın.

Uyarı! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

7. Teknik veriler

Alternatif akımlı motor 230 V\~

Güç 1600 W
Şebeke bağlantı hattının uzunluğu	5 m
Yüksek basınç hortumu uzunluğu	5 m
Ağırlık	7,2 kg
Koruma sınıfı	II
Koruma türü	IPX5
Nominal basınç / çalışma basıncı (p)	9 MPa / 90 bar
Maks. izin verilen basınç (p maks)	13,5 MPa / 135 bar
Maks. Giriş basıncı (p maks)	1,2 MPa / 12 ba
Maks. Besleme sıcaklığı (T in maks)	50°C
Nominal akış hızı (Q)	6 l/dak
Maks. akış hızı ( Q_maks )	7 l/dak

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

⚠ UYARI! Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalı- sınız.

Gürültü ve titreşim değerleri EN 60335-2-79'a uygun olarak belirlenmiştir.

Karakteristik ses değerleri

Ses basinci seviyesi L_pA	74,6 dB
Güvensizlik K_pA	3 dB

Ses gücü seviyesi L_WA	88,3 dB
Ses gücü seviyesi, garantili L_WA	92 dB
Güvensizlik K_WA	3 dB

Titreşim karakteristik değerleri

Titreşim ah	2,089 m/s2
Belirsizlik K 1,5 m/s2

Belirtilen titreşim toplam değeri ve belirtilen ses emis-yon değeri, standart hale getirilmiş bir kontrol yönte-mine göre ölçülmüştür ve bir elektrikli aletin bir baş-kasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emis-yon değeri, ses yükünün önceden öngörülmesi için de kullanılabilir.

⚠ UYARI! Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

8. Ambalajdan çıkarma

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

⚠ UYARI!

Ürün ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

9. İşletime almadan önce

Mevcut yönetmeliklere uygun olarak, yüksek basınç- İ temizleyici asla içme suyu şebekesinde bir sistem ayırıcı olmadan çalıştırılmamalıdır. EN 12729 tip BA'ya uygun bir sistem separatörü kullanılmalıdır.

Bir sistem ayırcısından geçen su içilemez olarak sınıflandırılır. Uzman bayilerden bir sistem ayırcı temin edilebilir.

Bir sistem ayırcısı (geri akış önleyici), içme suyu borusuna su ve temizlik maddesi geri akışını önler.

• Su girişi için en az 5 metre uzunluğunda standart bir 1/2" bahçe hortumu kullanın. 30 metrelik bir uzunluk aşılmamalıdır.
• Ürünü en az 500 l/saat akış hızına sahip bir kullanım suyu bağlantısında kullanın.
• Entegre su emme fonksiyonu sayesinde ürünü su kaynağından bağımsız olarak da kullanabilirsiniz (örn. yağmur varili). Bu fonksiyon sadece filtre sepetli bir emme hortumu ile kullanılabilir. Filtre sepetli bir emme hortumu teslimat kapsamına dahil değildir.

10. Yapı (Res. 1 + 2)

1. Ürünü düz, sağlam bir yüzeye dikey olarak yerleştirin.
2. Tekerlekleri (10) yerine oturacak şekilde tekerlek akslarına takın.
3. Yay tutamağını (1) ürünün üst kısmındaki bağlantı-ya kaydırın ve iki vidayla (27) sabitleyin. Bunu yapmak için bir yıldız tornavida (teslimat kapsamına dahil değildir) kullanın.
4. Tutucuyu (8) dört civata (27) ile kulptaki (1) bağlantı noktalarına sabitleyin. Bunu yapmak için bir yıldız tornavida (teslimat kapsamına dahil değildir) kullanın.
5. Yüksek basınç hortumu tutucusunu (11) iki civata (27) kullanarak cihazın arkasına takın. Bunu yapmak için bir yıldız tornavida (teslimat kapsamına dahil değildir) kullanın.

6. Şebeke bağlantı hattı tutucusunu (2) ve aksesuar tutucusunu (7) cihazın yan tarafından iki bağlantı noktasına takın.

7. Yüksek basınç hortumunun (21) kaplin soketlerinden birini yüksek basınç hortum bağlantısı püskürtme tabancasına (19) ve diğer bağlantı tapasını yüksek basınç hortum bağlantısına (6) yerine oturacak şekilde takın.

8. Yüksek basınç hortumunu (21) çıkarmak için püs-kürtme tabancasındaki (16) kilitleme düğmesine (20) ve üründeki kilitleme düğmesine (5) basın ve yüksek basınç hortumunu (21) dışarı çekin.
9. Su bağlantısı kaplinini (22) su bağlantısına (9) vidalayın.
10. Hızlı açılan kaplinli bir bahçe hortumu kullanım (teslimat kapsamına dahil değildir) ve bunu su bağlantısı kaplinine (22) bağlayın.
11. Yapmak istediğiniz işe bağlı olarak, mızrağı (14), yıkama fırçasını (23) veya püskürtme şişesini (25) takıp vidalayarak (bayonet kilidi) püskürtme tabancasına (9) bağlayın.
12. Mizrak (14) monte edildikten sonra, değişken nozulu (12), turbo nozulu (15) ya da teras temizleyicisini (24) mızrağa (14) bağlayın. Bunu için başlığı yerine oturacak şekilde mızrağa (14) takın. Başlıkları çıkarmak için, mızrağın (14) ön ucundaki nozulun kilit açma düğmesine (13) basın ve ataşmanı öne doğru çekin.

11. Devreye alma (Res. 1 + 2)

⚠️ Dikkat!

İşletime almadan önce ürünü mutlaka komple monte edin!

Ataşman seçimi

Yapmanız gereken işe bağlı olarak uygun bir ataşman seçin:

Değişken nozul (12): Düz jetli değişken nozul (12) özellikle yüzey temizliği için uygundur. Nozul ucunu çevirerek su jetinin genişliğini ayarlayabilirsiniz.

Turbo nozul (15): Turbo nozul (15) dönen su jeti ile inatçı kirlerin temizlenmesi için uygundur.

Yıkama fırçası (23):

Yıkama fırçası (23) temel olarak basınç uygulama için kullanın. Düz yüzeylerin temizlenmesi için uygundur.

Teras temizleyicisi (24)

Teras temizleyicisi (24) dış alandaki büyük düz yüzeylerin temizliği için uygundur.

Püskürtme şişesi (25)

Püskürtme şişesi (25) ile, yüksek basınçlı temizleyiciler için izin verilen temizlik malzemelerini püskürtebilirsiniz.

11.1 Açma

⚠ UYARI! Sızan su jetinin geri tepme kuvvetine dikkat edin. Güvenli bir şekilde durduğunuzdan ve püskürtme tabancasını (16) sıkıca tuttuğunuzdan emin olun. Aksi takdirde kendinizi veya başkalarını yaralayabilirsiniz.

⚠ UYARI! Su sisteminde sızıntı olması durumunda, açma/kapama düğmesini (3) kullanarak ürünü hemen kapatın ve şebeke bağlantı hattını kullanarak ürünü şebekeden ayırın. Elektrik çarpması riski vardır! Su bağlantılarını tekrar bağlamaya başlayın.

BİLGİ: Ürünü musluk kapalıyken çalıştırmayın. Kuru çalışma ürüne zarar verir.

1. Yüksek basınçlı temizleyicinin açma/kapama şalterinden (3) kapatıldığından emin olun.
2. Elektrik fişini prize takın.
3. Musluğu tamamen açın.
4. Açma/kapama şalterini (3) kullanarak ürünü açın. Ürünü sadece tüm su borularını bağladıktan ve sıkı olduktan sonra çalıştırın. Motor, gerekli basınç oluşana kadar çalışır. Basınç oluştuktan sonra motor kapanır.
5. Kilitleme düğmesini (18) kullanarak açma kolunun (17) kilidini açın.
6. Püskürtme tabancasının (16) açma koluna (17) basın. Ürünün motoru otomatik olarak çalışır.
7. Açma kolunun (17) bırakılması ürünü kapatır, sistemdeki yüksek basınç korunur.

11.2 İşlemi sonlandır

1. Açma/kapama şalterini (3) kullanarak ürünü kapatın. Elektrik fişini çekin.
2. Musluğu kapatın.
3. Basınçlı yıkama makinesini su kaynağından ayırın.
4. Sistemdeki mevcut basıncı boşaltmak için püskürtme tabancasının (16) açma koluna (17) basın.

11.3 Otomatik emme işlevi

Entegre su emme fonksiyonu sayesinde ürünü su kay- nağından bağımsız olarak da kullanabilirsiniz (örn. yağmur varili). Bu fonksiyon sadece filtre sepetli bir emme hortumu ile kullanılabilir (teslimat kapsamına dahil değildir).

⚠ UYARI! Ürünün kendisi açık su kaynağına daldırıl-mamalıdır. Elektrik çarpması nedeniyle kişisel yaralanma riski vardır.

1. Filtre sepetli emme hortumunu su bağlantı kaplinine (22) takın.
2. Filtre sepetinin bulunduğu ucu su çıkışına asın. Yeterli miktarda suyunuz ve güvenilir bir su kaynağınız olduğundan emin olun.
   BİLGİ: Kuru çalışma ürüne zarar verir.
3. Mızrağı (14) püskürtme tabancasından (16) çıkarın. Püskürtme tabancasının (16) açma koluna (17) basın ve ancak bundan sonra ürünü açın.
4. Ürün suyu emmeye başlar ve hava dışarı çıkabilir.
5. Üründe hava kalmadıysa, püskürtme tabancası- nın (16) açma kolunu (17) serbest bırakabilirsiniz. Seçtiğiniz ataşmanı püskürtme tabancasına (16) bağlayabilirsiniz.
   BİLGİ: Ürün, su alım noktasından daha yükseğe yerleştirilmemelidir.

12. Taşıma (Res. 1)

Kulpu (1) kullanarak ürünü kolayca taşıyabilirsiniz.

13. Temizlik ve bakım

⚠ UYARI! Ürün üzerinde herhangi bir çalışma yapmadan önce elektrik fişini çekin. Bu, su kaynağına bağlanmayı veya sızıntıları gidermeye çalışmayı da içerir.

Hareketli parçalar nedeniyle elektrik çarpması veya yaralanma riski vardır.

13.1 Bakim

Yüksek basınçlı temizleyici bakım gerektirmez.

13.2 Temizlik

⚠️ UYARI! Ürüne su püskürtmeyin veya akan su altında temizlemeyin. Elektrik çarpması riski vardır ve ürün hasar görebilir.

• Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.
• Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Ürünü düzenli olarak nemli bezle ve biraz yumuşak sabun ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar ürünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.

Su girişi elektrik çarpması riskini artırır.

Tıkanmış nozullerdeki yabancı maddeleri nozul temizleme iğnesi (26) ile çıkarabilirsiniz.

Yabancı cismi çıkarmak için nozulleri suyla durulayın.

14. Depolama (Res. 3)

• Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin.
• Şebeke kablosunu (4) şebeke bağlantı hattının (2) tutucusuna sarın.
• Aksesuarları aksesuar tutucusuna (7) ve yüksek basınç hortumunu (21) yüksek basınç hortumu tutucusuna (11) yerleştirin.
• Ideal depolama sıcaklığı 5 ve 30^ arasındadır.
• Ürünü orijinal ambalajında saklayın.
• Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın.
• Kullanım kılavuzunu ürünün yanında muhafaza edin.

15. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Önemli notlar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

Hasarlı elektrik bağlantı kablosu.

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılma-malıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Alternatif akımlı motor:

• Şebeke gerilimi 220 - 240 V\~ olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetre-kare kesitli olmalıdır.

Bağlantı türü Y

Şebeke bağlantısı hattının değiştirilmesi gereken durumda, güvenliği sağlamak için bunlar üretici veya temsilcisi tarafından gerçekleştirilmelidir.

16. Onarım ve yedek parça siparişi

Onarım veya bakım sonrasında tüm güvenlik ile ilgili parçaların takılı ve kusursuz durumda olmasını kontrol edin. Yaralanmaya neden olabilecek parçalar başka kişiler veya çocukların erişemeyeceği yerde saklanmalıdır.

Dikkat: Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanı-mından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri servisine veya yetkili uzmana başvurun. Bu ak- sesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda sunmanız gereken bilgiler:

• Motorun akım türü
• Makine tip etiketinin verileri
  • Motor tip etiketinin verileri

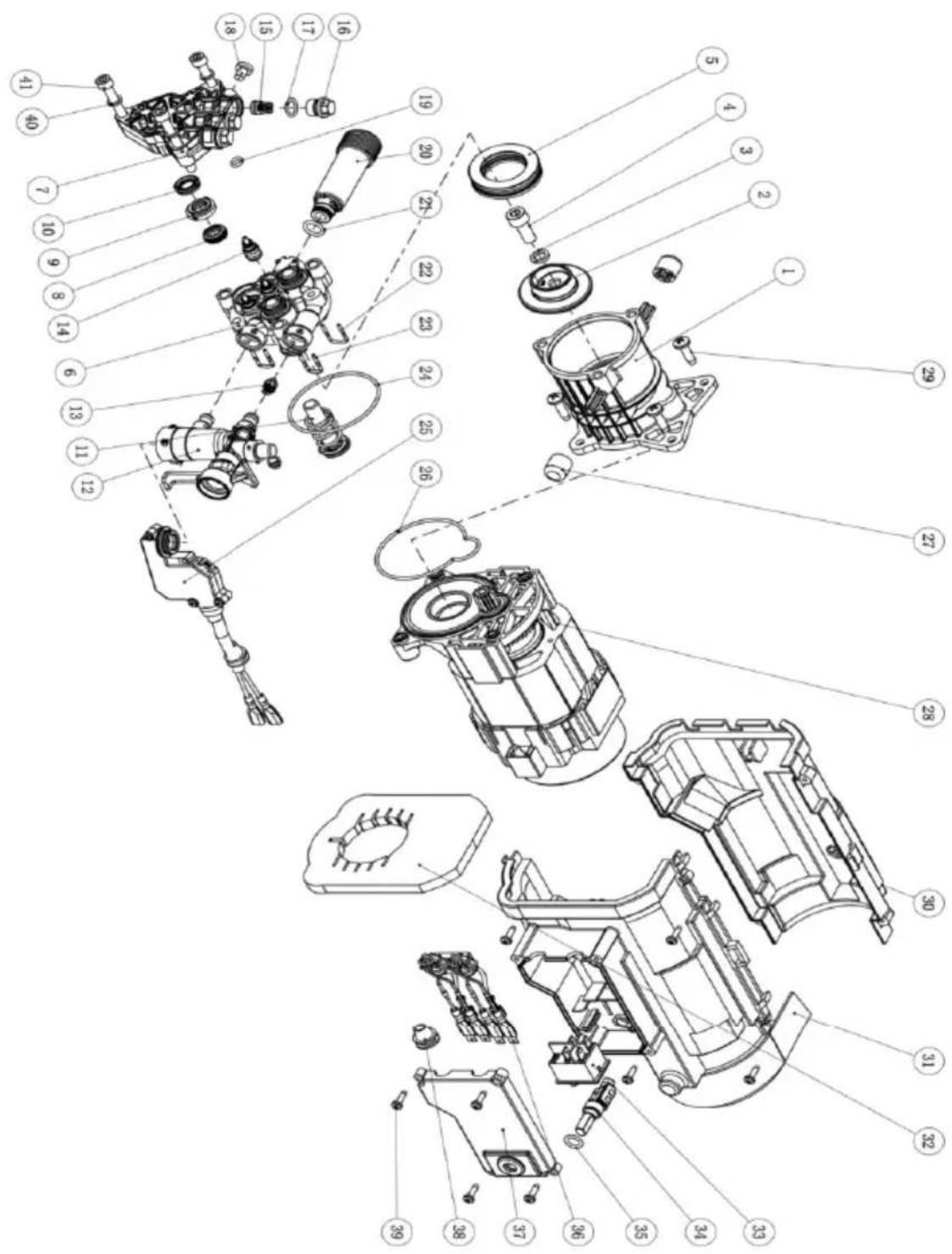

Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası

- Tip etiketinin verileri

Yedek parçalar / aksesuarlar Ürün no.

Teras temizleyicisi 5907702701
Temizlik maddesi deposu	5907702704
Kärcher adaptörü 5907702706
Boru temizleme hortumu	5907702709
Mizrak 5907705006
Değişken nozul	5907702012
Turbo nozul	5907702013
90° Turbo nozul	5907702705
Emme kiti	7907713708
Döner fırça	5907702703
Yıkama fırçası	5907702702

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Karbon fırçalar, yıkama fırçası

* Teslimat kapsamında bulunması zorunlu değildir!

17. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).

• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

18. Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve ürününüz doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım
Güçlü basınç dalgalanmaları.	Nozul kirli veya tıkalı.	Nozulu su ile durulayın. Gerekirse nozul deliğini nozul temizleme iğnesi (26) ile temizleyin.
Ürün çalışmıyor.	Ürün kapalı. Açma/kapama şalteri (3) kapalı.	Açma/kapama şalterini (3) kullanarak ürünü açın.
	Hasarlı şebeke bağlantı hattı.	Ürünü kapatın ve elektrik bağlantısını kesin. Şebeke bağlantı hattında hasar olup olmadığını kontrol edin.Gerekirse, şebeke bağlantı hattının yetkili bir uzman tarafından değiştirilmesini sağlayın.
	Arızalı güç kaynağı.	Elektrik sisteminin tip etiketindeki teknik özelliklere uygun olup olmadığını kontrol edin.
Üründe basınç yoktur. Hat	basınç düşüşü. Su kaynağını kontrol edin.
Su sistemindeki sızıntılar.	Bağlantılar doğru takılmamış.	Ürünü kapatın ve elektrik bağlantısını kesin. Ürünü su borularına yeniden bağlayın.

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zımni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
