KULLANIM KILAVUZU ARXP20M5V1B DAIKIN

1 Dokümanlar hakkında 100

1.1 Bu doküman hakkında.... 100

2 Kutu hakkında 101

2.1 Dış ünite 101
2.1.1 Dış üniteyi ambalajından çıkarmak için.... 101
2.1.2 Aksesuarları dış üniteden sökmek için.... 101

3 Hazırlık 101

3.1 Montaj sahasının hazırlanması 101
3.1.1 Dış ünitenin montaj yeri gereksinimleri 101
3.1.2 Soğuk iklimlerde dış ünitenin ilave montaj yeri gereksinimleri.... 101

3.2 Soğutucu akışkan borularının hazırlanması 102

3.2.1 Soğutucu akışkan borusu gereksinimleri 102

3.2.2 Soğutucu boru uzunluğu ve yükseklik farkı..... 102

3.2.3 Soğutucu akışkan borularının yalıtımı.... 102

4 Montaj 102

4.1 Ünitelerin açılması.... 102
4.1.1 Dış üniteyi açmak için 102

4.2 Dış ünitenin montajı 102

4.2.1 Montaj yapısını hazırlamak için.... 102

4.2.2 Dış üniteyi monte etmek için.... 103

4.2.3 Drenajı sağlamak için.... 103

4.2.4 Dış ünitenin düşmesini önlemek için.... 103

4.3 Soğutucu akışkan borularının bağlanması 104

4.3.1 Soğutucu borularının bağlanması hakkında ..... 104

4.3.2 Soğutucu borularının bağlantısı yapılırken dikkat edilecekler.... 104

4.3.3 Soğutucu borularını dış üniteye bağlamak için ..... 104

4.4 Soğutucu akışkan borularının kontrolü.... 104

4.4.1 Kaçak kontrolü için.... 104

4.4.2 Vakumlu kurutma gerçekleştirmek için 104

4.5 Soğutucu akışkan doldurma.... 105

4.5.1 Soğulucu akışkan şarji hakkında.... 105

4.5.2 Soğutucu hakkında 105

4.5.3 Ilave soğutucu akışkan miktarını belirlemek için..... 105

4.5.4 Tamamen yenileme miktarını belirlemek için.... 105

4.5.5 Ilave soğutucu şarj etmek için.... 106

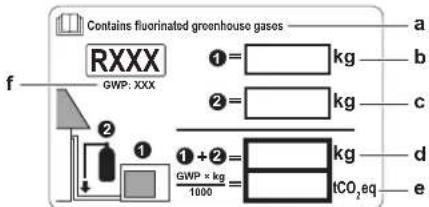

4.5.6 Florlu sera gazları etiketini yapıştırmak için..... 106

4.6 Elektrik kablolarının bağlanması 106

4.6.1 Standart kablo bileşenlerinin özellikleri.... 106

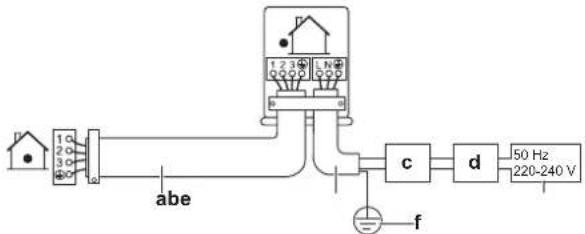

4.6.2 Elektrik kablolarını dış üniteye bağlamak için ..... 107

4.7 Dış ünitenin montajının tamamlanması 107

4.7.1 Dış ünite montajını tamamlamak için.... 107

4.7.2 Dış üniteyi kapatmak için 107

5 Devreye Alma 107

5.1 İşletmeye alma öncesi kontrol listesi 107

5.2 Devreye alma sırasında kontrol listesi.... 107

5.3 Bir test çalıştırması gerçekleştirmek için 108

5.4 Dış ünitenin çalıştırılması 108

6 Bertaraf 108

6.1 Genel bakış: Bertaraf 108

6.2 Soğutucu akışkanı toplamak için.... 108

6.3 Zorlamalı soğutmayı başlatmak ve durdurmak için ..... 108

6.3.1 İç ünite AÇMA/KAPAMA anahtarını kullanarak zorunlu soğutmayı başlatma/durdurma.... 108

6.3.2 İç ünite kullanıcı arabirimini kullanarak zorunlu soğutmayı başlatma/durdurma 108

7 Teknik veriler 109

7.1 Kablo şeması 109

1 Dokümanlar hakkında

1.1 Bu doküman hakkında

BİLGİ

Kullanıcının ilgili dokümanların çıktısını aldığından emin olun ve kullanıcıdan bu dokümanları daha sonra başvurmak üzere saklamasını isteyin.

Hedef okuyucu

Yetkili montörler

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

- Genel güvenlik önlemleri:

- Montajdan önce okumanız GEREKEN güvenlik talimatları

- Format: Kağıda basılı (dış ünite kutusundan çıkar)

- Dış ünite montaj kılavuzu:

- Montaj talimatları

- Format: Kağıda basılı (dış ünite kutusundan çıkar)

- Montör başvuru kılavuzu:

- Montaj hazırlığı, referans verileri,...

- Format: Dijital dosyaların bulunduğu adres http://www.daikineurope.com/support-and-manuals/product-information/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya satıcınızdan ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

Teknik mühendislik verileri

• En son teknik verilerin bir alt kümesine bölgesel Daikin web sitesinden (genel erişime açık) ulaşılabilir.
• En son teknik verilerin tam kümesine Daikin dış ağından (kimlik denetimi gerekir) ulaşılabilir.

İTHALATÇI FİRMA

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN. TİC. A.Ş.

Küçükbakkalköy Mah. Kayışdağı Cad. No: 1 Kat: 21-22

34750 Ataşehir İSTANBUL / TÜRKİYE

2 Kutu hakkında

2.1 Dış ünite

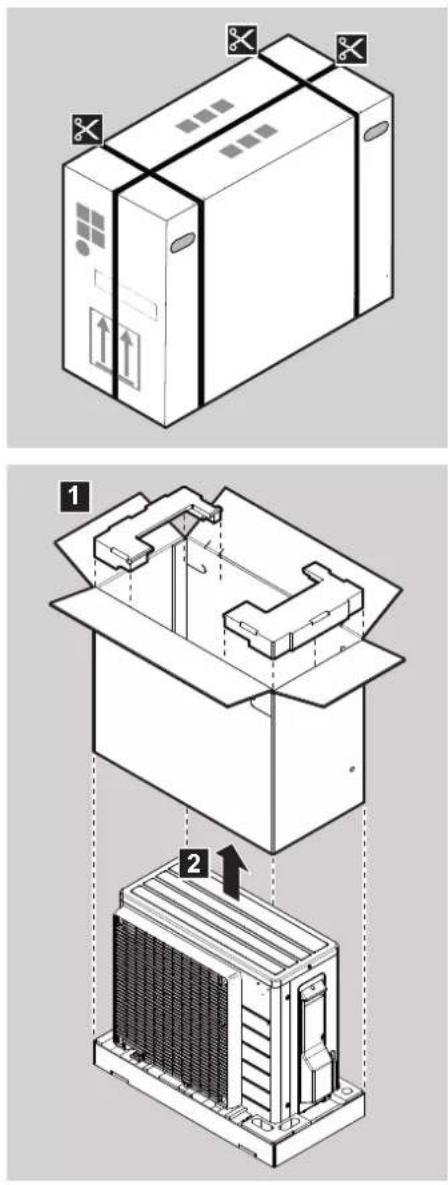

2.1.1 Dış üniteyi ambalajından çıkarmak için

2.1.2 Aksesuarları dış üniteden sökmek için

1 Dış üniteyi kaldırın.
2 Aksesuarları ambalajın altından çıkartın.

a Genel güvenlik önlemleri
b Dış ünite montaj kılavuzu
c Florlu sera gazları etiketi
d Bir çok dili kapsayan florlu sera gazları etiketi
e Drenaj tapası (ambalaj kutusunun alt kısmında bulunur)

3 Hazırlık

3.1 Montaj sahasının hazırlanması

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.

3.1.1 Dış ünitenin montaj yeri gereksinimleri

Montaj konumuyla ilgili şu hususları dikkate alın:

>150 >300 ≤1200 b a

a Hava çıkışı
b Hava girişi

b >150 a >50 >300

(mm)(mm)

Hava çıkışı rüzgara maruz kalıyorsa, bir oluklu plaka monte edilmesi önerilir.

Dış ünitenin hava girişi duvara bakacak şekilde monte edilmesi önerilir, KESİNLİKLE doğrudan rüzgara maruz kalmamalıdır.

a Oluklu plaka
b Hakim rüzgar yönü
c Hava çıkışı

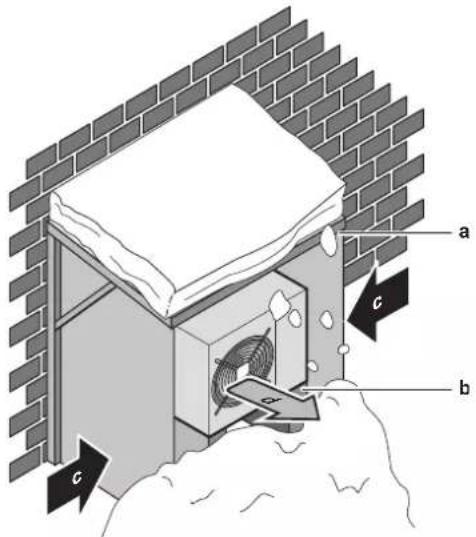

3.1.2 Soğuk iklimlerde dış ünitenin ilave montaj yeri gereksinimleri

Dış üniteyi doğrudan kar yağışına karşı koruyun ve dış ünitenin KESİNLİKLE karla kaplanmasına izin vermeyin.

a Kar kapağı veya brandası
b Kaide
c Hakim rüzgar yönü
d Hava çıkışı

Her durumda, ünitenin altında en az 300 mm boş alan bırakın. Ayrıca ünitenin beklenen maksimum kar seviyesinin en az 100 mm üzerine yerleştirildiğinden emin olun. Daha fazla ayrıntı için bkz. "4.2 Dış ünitenin montajı" sayfa 102.

Çok kar yağısı alan bölgelerde, karın üniteyi ETKİLEMEYECEĞİ bir montaj yerinin seçilmesi çok önemlidir. Kar yağışının yandan gelmesi olası ise, ısı eşanjör serpantininin kar yağışından ETKİLENMEMESİNİ sağlayın. Gerekirse, bir kar koruyucu veya sundurma ve bir kaide tesis edin.

Ayrica bkz.

4.2 Dış ünitenin montajı [▶ 102]

3.2 Soğutucu akışkan borularının hazırlanması

3.2.1 Soğutucu akışkan borusu gereksinimleri

• Boru malzemesi: Fosforik asitle oksijeni giderilmiş dikişsiz bakır.
• Boru çapı:

Sivi borulari ∅6,4 mm (1/4")
Gaz borulari ∅9,5 mm (3/8")

- Boru sertlik derecesi ve et kalınlığı:

Diş cap (∅) Sertlik derecesi Kalınlık (t)	(a)
6,4 mm (1/4") Tavlanmış (O) ≥0,8 mm
9,5 mm (3/8") Tavlanmış (O)

(a) İlgili mevzuata ve ünitenin maksimum çalışma basıncına (bkz. ünitenin isim plakası üzerindeki "PS High") bağlı olarak daha büyük boru kalınlığı gerekebilir.

3.2.2 Soğutucu boru uzunluğu ve yükseklik farkı

Neyi? Mesafe
Maksimum izin verilen boru uzunluğu 15 m
Minimum izin verilen boru uzunluğu	1,5 m
İzin verilen maksimum yükseklik farkı 12 m

3.2.3 Soğutucu akışkan borularının yalıtımı

Boru diş çapı ( _p )	Yalıtım iç çapı ( _i )	Yalıtım kalınlığı (t)
6,4 mm (1/4")	8~10 mm	≥ 10 mm
9,5 mm (3/8")	12~15 mm

Sıcaklık 30°C'den ve bağlı nem %80'den yüksekse, yalıtım yüzeyi üzerindeki yoğuşmanın önüne geçilmesi için yalıtım malzemesinin kalınlığı en az 20 mm olmalıdır.

4 Montaj

4.1 Ünitelerin açılması

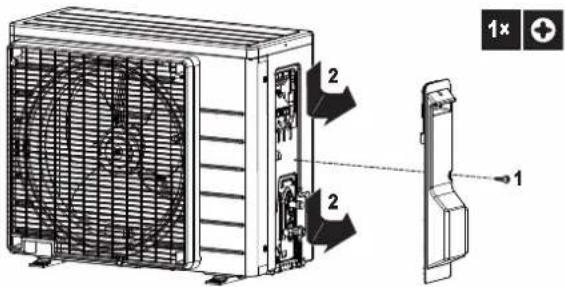

4.1.1 Dış üniteyi açmak için

TEHLIKE: ELEKTRİK ÇARPMASI RİSKİ

TEHLİKE: YANMA RİSKİ

4.2 Dış ünitenin montajı

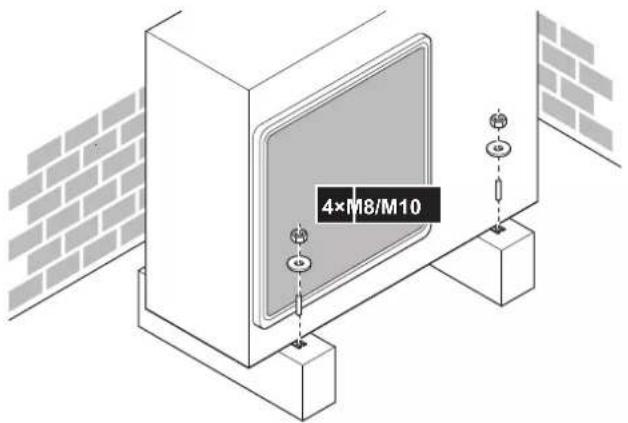

4.2.1 Montaj yapısını hazırlamak için

4 takım M8 veya M10 ankraj civatası, somunları ve pullarını hazırlayın (sahadan temin edilir).

(mm)

Her durumda, ünitenin altında en az 300 mm boş alan bırakın. Ayrıca ünitenin beklenen maksimum kar seviyesinin en az 100 mm üzerine yerleştirildiğinden emin olun. Bu durumda, bir kaide inşa edilmesi önerilir.

4.2.2 Dış üniteyi monte etmek için

4×M8/M10

4.2.3 Drenajı sağlamak için

BILDIRIM

Ünite soğuk iklim şartlarında kuruluyorsa, boşaltılan kondensatın DONMAMASI için gerekli önlemleri alın.

B|LGI

Mevcut seçenekler hakkında bilgi için, satıcınıza danışın.

BİLDİRİM

Ünitenin altında en az 300 mm'lik boş alan bırakın. Ayrıca, ünitenin beklenen kar seviyesinin en az 100 mm üzerine yerleştirildiğinden emin olun.

1 Drenaj için bir drenaj tapası kullanın.
2 ∅16 mm hortum (sahadan temin edilir) kullanın.

a Drenaj portu
b Alt gövde
c Drenaj tapası
d Hortum (sahadan temin edilir)

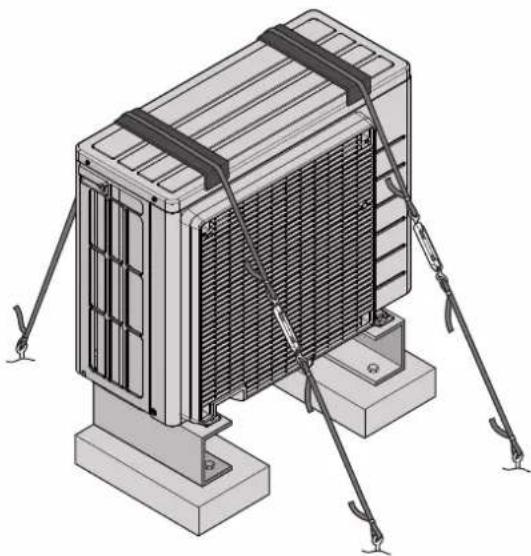

4.2.4 Dış ünitenin düşmesini önlemek için

Ünite güçlü rüzgar tarafından devrilebilecek bir yere monte edilmişse, şu önlemleri alın:

1 Aşağıdaki şekilde gösterildiği gibi 2 adet kablo (sahada temin edilir) hazırlayın.
2 2 kabloyu dış ünite üzerinden geçirin.
3 Kabloların boyaya zarar vermesini önlemek için, kablolar ile dış ünite arasına kauçuk bantlar (sahada temin edilir) yerleştirin.
4 Kabloların uçlarını takın ve sıkın.

4.3 Soğutucu akışkan borularının bağlanması

TEHLİKE: YANMA RİSKİ

4.3.1 Soğutucu borularının bağlanması hakkında

Soğutucu borularının bağlantısı yapılmadan önce

Dış ve iç ünitenin monte edildiğinden emin olun.

Tipik iş akışı

Soğutucu borularının bağlanması şunları kapsar:

• Soğutucu borularının iç üniteye bağlanması
• Soğutucu borularının dış üniteye bağlanması
• Soğutucu borularının yalıtımı
• Şu konulardaki ilkeleri unutmamak gerekir:
• Boru kıvrımları
• Boru uçlarına havşa açılması
• Stop vanalarının kullanımı

4.3.2 Soğutucu borularının bağlantısı yapılırken dikkat edilecekler

TEHLİKE: YANMA RİSKİ

DİKKAT

• Ana üniteye sabitlenen konik somunu kullanın.
• Gaz kaçağını önlemek için, yalnızca havşanın iç yüzeyine soğutucu yağı uygulayın. R32 için soğutucu yağı kullanın.
• Bağlantıları tekrar KULLANMAYIN.

UYARI

Kompresörü çalıştırmadan önce soğutucu akışkan borularını sağlam şekilde bağlayın. Soğutucu akışkan boruları bağlı DEĞİL ise ve kompresör çalışırken durdurma vanası açıksa, hava emilir. Bu da soğutucu akışkan devresinde anormal basınca ve dolayısıyla ekipman hasarlarına ve hatta yaralanmalara yol açar.

4.3.3 Soğutucu borularını dış üniteye bağlamak için

• Boru uzunluğu. Saha borularını mümkün olduğunca kısa tutun.
• Boruların korunması. Saha borularını fiziksel hasara karşı koruyun.
  1 İç üniteden gelen sıvı soğutucu akışkan bağlantı parçasını dış ünitenin sıvı kesme vanasına bağlayın.

a Sivi stop vanası

b Gaz stop vanası

c Servis ağızı

2 İç üniteden gelen gaz soğutucu akışkan bağlantı parçasını dış ünitenin gaz stop vanasına bağlayın.

BİLDİRİM

İç ve dış ünite arasındaki soğutucu akışkan borularının bir kanal içerisinde yerleştirilmesi veya soğutucu akışkan borularının köpükle sarılması önerilir.

4.4 Soğutucu akışkan borularının kontrolü

4.4.1 Kaçak kontrolü için

BİLDİRİM

Ünitenin maksimum çalışma basıncını GEÇMEYİN (bkz. "PS High", ünite etiketi).

BİLDİRİM

Teknik hırdavat satıcısı tarafından tavsiye edilen bir köpük testi çözeltisi kullanmayı ihmal etmeyin. Havşa somunların çatlamasına (sabunlu su, borular soğuduğunda donacak olan nemi emen tuz içerebilir) ve/veya havşalı bağlantılarda korozyona (sabunlu su, pirinç havşa somunu ile bakır havşa arasında korozif bir etki yaratan amonyak içerebilir) yol açabilecek sabunlu su kullanmayın.

1 Sistemi, en az 200 kPa'lık (2 bar) bir gösterge basıncı elde edilinceye kadar nitrojen gazıyla doldurun. Küçük kaçakların tespit edilmesi için 3000 kPa'ya (30 bar) kadar basınçlandırılması önerilir.
2 Kabarcık testi çözeltisini tüm bağlantılara uygulayarak kaçak olup olmadığını kontrol edin.
3 Tüm azot gazını tahliye edin.

4.4.2 Vakumlu kurutma gerçekleştirmek için

1 Manifold üzerindeki basınç -0,1 MPa (-1 bar) olana kadar sistemi vakumlayın.
2 4-5 dakika boyunca olduğu gibi bırakın ve ardından basıncı kontrol edin:

Eğer basınç...	O zaman...
Değişmiyorsa	Sistemde nem yoktur. Bu prosedür tamamlanmıştır.
Artıyorsa	Sistemde nem vardır. Bir sonraki adıma geçin.

3 Sistemi en az 2 saat boyunca -0,1 MPa (-1 bar) manifold basıncına kadar vakumlayın.
4 Pompayı KAPALI konuma getirdikten sonra, basıncı en az 1 saat boyunca kontrol edin.
5 Hedef vakum değerine ULAŞILMAZSA veya vakum 1 saat boyunca KORUNAMAZSA, şu işlemleri uygulayın:
- Kaçak olmadığını tekrar kontrol edin.
- Vakumlu kurutma işlemini tekrarlayın.

BİLDİRİM

Soğutucu borularını bağladıktan ve vakumlu kurutma yaptıktan sonra stop vanalarını açtığınızdan emin olun. Sistemin stop vanaları kapalı olarak çalıştırılması kompresörü bozabilir.

4.5 Soğutucu akışkan doldurma

4.5.1 Soğutucu akışkan şarji hakkında

Dış ünitenin soğutucu şarjı fabrikada yapılmıştır, ancak bazı hallerde aşağıdaki dakerin yapılması gerekebilir:

Neyi Zamanı
İlave soğutucunun şarj edilmesi Toplam sıvı borusu uzunluğu belirtilenden fazla olduğunda (ileriye bakın).
Soğutucunun tamamen yeniden şarj edilmesi	Örnek: ·Sistemin yeri değiştirildiği zaman. ·Bir kaçak sonrasında.

İlave soğutucunun şarj edilmesi

İlave soğutucu şarj edilmeden önce, dış ünitenin harici soğutucu borularının kontrol edildiğinden (kaçak testi, vakumla kurutma) emin olun.

BİLGİ

Ünitenin ve/veya kurulumun koşullarına bağlı olarak, soğutucu şarji yapabilmek için önce elektrik kablolarının bağlanması gerekebilir.

Tipik iş akışı – Soğutucu şarji tipik olarak aşağıdaki aşamalardan oluşur:

1 Ilave şarj gerekip gerekmediğinin ve ne kadar şarj edileceğinin belirlenmesi.
2 Gerektiğinde ilave soğutucunun şarj edilmesi.
3 Florlu sera gazları etiketinin doldurulması ve dış ünitenin içine tutturulması.

Soğutucunun tamamen yeniden şarj edilmesi

Soğutucu tam olarak yeniden şarj etmeden önce, aşağıdakilerin yapıldığından emin olun:

1 Sistemdeki tüm soğutucu geri alınır.
2 Dış ünitenin harici soğutucu borularının kontrol edilmelidir (kaçak testi, vakumla kurutma).
3 Dış ünitenin dahili soğutucu borularında kaçak testi yapılmalıdır.

BİLDİRİM

Tamamen yeniden şarj etmeden önce dış ünitenin dahili soğutucu akışkan borularında da vakumla kurutma işlemi gerçekleştirilirin.

Tipik iş akışı – Tam olarak soğutucu şarji tipik olarak aşağıdaki aşamalardan oluşur:

1 Ne kadar soğutucu şarj edileceğinin belirlenmesi.
2 Soğutucu şarji.
3 Florlu sera gazları etiketinin doldurulması ve dış ünitenin içine tutturulması.

4.5.2 Soğutucu hakkında

Bu ürün florlu sera gazları içerir. Gazları KESİNLİKLE atmosfere deşarj etmeyin.

Soğutucu tipi: R32

Küresel ısınma potansiyel (GWP) değeri: 675

BİLDİRİM

Avrupa'da, sistemdeki toplam soğutucu şarjının sera gazı emisyonları (ton CO₂-eşdeğeri olarak ifade edilir) bakım aralıklarını belirlemede kullanılır. İlgili mevzuatı takip edin.

Sera gazı emisyonlarını hesaplama formülü:

Soğutucunun GWP değeri × Toplam soğutucu şarji [kg olarak] / 1000

Daha fazla bilgi için lütfen montaj görevlisi ile temas kurun.

UYARI: YANICI MADDE

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır.

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.

UYARI

• Soğutucu çevrimi parçalarını DELMEYİN ya da YAKMAYIN.
• Üretici tarafından önerilenler dışında temizlik malzemeleri veya buz çözme işlemini hızlandırma yöntemleri KULLANMAYIN.
• Sistemin içindeki soğutucunun kokusuz olduğuna dikkat edin.

UYARI

Ünitenin içindeki soğutucu orta derecede tutuşkandır, ancak normal olarak sızıntı YAPMAZ. Soğutucu odanın içinde kaçak yapar ve ocak, ısıtıcı ya da fırın ateşi ile temas ederse, yangın veya zararlı gaz oluşumuna yol açabilir.

Alevli ısıtma cihazlarını kapatın, odayı havalandırın ve üniteyi aldığınız satıcıyla temas kurun.

Servis elemanı, soğutucunun kaçak yaptığı kısımdaki onarımı yaptığını teyit edinceye kadar üniteyi KULLANMAYIN.

4.5.3 İlave soğutucu akışkan miktarını belirlemek için

Toplam sıvı borusu uzunluğu...	O zaman...
≤10 m	İlave soğutucu akışkan EKLEMEYİN.
>10 m	R=(sıvı borularının toplam uzunluğu (m)-10 m)×0,020R=İlave şarj miktarı (kg) (0,01 kg biriminde yuvarlanır)

BILGI

Boru uzunluğu sıvı borularının tek yönlü uzunluğunu ifade eder.

4.5.4 Tamamen yenileme miktarını belirlemek için

BILGI

Tamamen yenilenmesi gerekiyorsa, toplam soğutucu akışkan şarji: fabrika soğutucu akışkan şarji (ünitenin bilgi etiketine bakın) + belirlenen ilave miktar.

4.5.5 Ilave soğutucu şarj etmek için

UYARI

• Soğutucu olarak yalnızca R32 kullanın. Diğer maddeler patlamalara ve kazalara neden olabilir.
• R32 florlu sera gazları içerir. Küresel ısınma potansiyeli (GWP) değeri 675'tir. Bu gazların atmosfere salınımina KESİNLIKLE izin vermeyin.
• Soğutucu akışkan doldururken, DAİMA koruyucu eldiven ve koruyucu gözlük takın.

Ön şart: Soğutucu şarji yapmadan önce, soğutucu borularının bağlandığından ve kontrol edildiğinden (kaçak testi ve vakumla kurutma) emin olun.

1 Soğutucu akışkan tüpünü servis portuna bağlayın.
2 Ilave soğutucu miktarını şarj edin.
3 Gaz stop vanasını açın.

4.5.6 Florlu sera gazları etiketini yapıştırmak için

1 Etiketi şu şekilde doldurun:

a Çok dilli bir florlu sera gazı etiketi ünite ile birlikte verilirse (bkz. aksesuarlar), ilgili dili soyup çıkarın ve a'nın üstüne yapıştırın.
b Fabrika soğutucu şarjı: ünite isim plakasına bakın
c Şarj edilen ilave soğutucu miktarı
d Toplam soğutucu akışkan miktarı
e Toplam soğutucu akışkan şarjının ton CO _2 eşdeğeri olarak ifade edilen sera gazı emisyonları
f GWP = Küresel ısınma potansiyeli

BILDIRIM

Avrupa'da, toplam soğutucu akışkan şarjının sera gazı emisyonları (ton CQ eşdeğeri olarak ifade edilir), bakım aralıklarının belirlenmesi için kullanılmaktadır. İlgili mevzuata uygun hareket edin.

Sera gazı emisyonlarının hesaplanması için kullanılacak formül: Soğutucu akışkanın GWP değeri × Toplam soğutucu akışkan şarji [kg] / 1000

2 Etiketi dış ünitenin iç tarafına, gaz ve sıvı kesme vanalarının yakınına yapıştırın.

4.6 Elektrik kablolarının bağlanması

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

• Tüm kablolar mutlaka yetkili bir elektrik teknisyeni tarafından BAĞLANMALI ve ilgili mevzuata UYGUN OLMALIDIR.
• Elektrik bağlantılarını sabit kablolara yapın.
• Sahada temin edilen tüm bileşenler ve tüm elektrik yapıları mutlaka ilgili mevzuata UYGUN OLMALIDIR.

UYARI

Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin.

UYARI

Besleme kablosu zarar görürse tehlikeye meydan vermemek için imalatçı, onun servis temsilcisi veya benzer kalifiye bir personel tarafından DEĞİŞTİRİLMELİDIR.

UYARI

Güç beslemesini iç üniteye BAĞLAMAYIN. Aksi takdirde, elektrik çarpabilir veya yangın çıkabilir.

UYARI

• Yerel olarak satın alınan elektrik parçalarını ürünün içerisinde KULLANMAYIN.
• Drenaj pompası vb. için güç beslemesini terminal bloğundan dallanma YAPMAYIN. Aksi takdirde, elektrik çarpabilir veya yangın çıkabilir.

UYARI

Bu borular çok sıcak olacağından ara bağlantı kablolarını ısı yalıtımsız bakır borulardan uzak tutun.

4.6.1 Standart kablo bileşenlerinin özellikleri

Eleman
Güç besleme kablosu	Gerilim	220~240 V
	Faz	1~
	Frekans	50 Hz
	Kablo ebatları	İlgili mevzuata uygun OLMALIDIR
Ara bağlantı kablosu (iç←dış)		4 damarlı kablo ≥1,5 mm ^2 ve 220~240 V için uygun
Önerilen saha sigortası		16 A
Toprak kaçağı devre kesicisi		İlgili mevzuata uygun OLMALIDIR

4.6.2 Elektrik kablolarını dış üniteye bağlamak için

1 Servis kapağını çıkartın.

2 Kablo pabucunu açın.

3 Ara bağlantı kablosunu ve güç beslemesini şu şekilde bağlayın:

1.23 0.950 L abe c d 50 Hz 220-240 V f

a Ara bağlantı kablosu
b Güç besleme kablosu
c Devre kesici
d Toprak kaçağı devre kesicisi
e Güc beslemesi
f Toprak

4 Terminal vidalarını sağlam şekilde sıkın. Yıldız tornavida kullanmanızı öneririz.

4.7 Dış ünitenin montajının tamamlanması

4.7.1 Dış ünite montajını tamamlamak için

1 Soğutucu akışkan borularını ve ara bağlantı kablosunu aşağıda gösterildiği şekilde yalıtın ve sabitleyin:

a b c d e f

a Gaz borusu
b Gaz borusu yalıtımı
c Ara bağlantı kablosu
d Sivi borusu
e Sivi borusu yalıtımı
f Kaplama bandı

2 Servis kapağını takın.

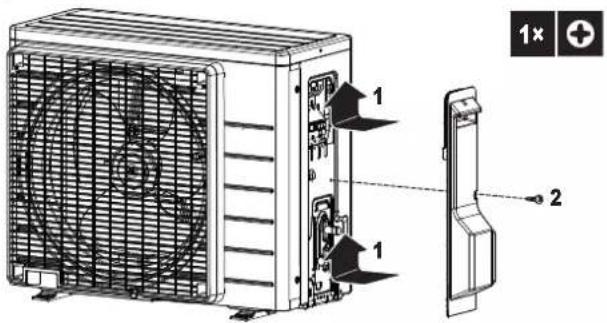

4.7.2 Dış üniteyi kapatmak için

BİLDİRİM

Dış ünite kapağını kapatırken, sıkma torkunun 1,3 N•m değerini GEÇMEDİĞİNDEN emin olun.

1x 1 1 2

5 Devreye Alma

BİLDİRİM

Üniteyi KESİNLIKLE termistörler ve/veya basınç sensörleri/anahtarları olmadan çalıştırmayın. Kompresör yanabilir.

5.1 İşletmeye alma öncesi kontrol listesi

Ünitenin montajından sonra, öncelikli olarak aşağıdakileri kontrol edin. Aşağıdaki tüm kontroller yapıldıktan sonra ünite kapatılmalıdır, ANCAK o zaman üniteye enerji verilebilir.

	İç ünite doğru şekilde monte edilmelidir.
	Dış ünite doğru şekilde monte edilmelidir.
	Sistem doğru şekilde topraklanmalı ve topraklama terminalleri sıkılmalıdır.
	Güç besleme gerilimi ünitenin bilgi etiketinde yazılı gerilime uygun olmalıdır.
	Anahtar kutusunda KESİNLİKLE gevşek bağlantı veya hasarlı elektrik bileşeni bulunmamalıdır.
	İç ve dış ünitelerin içerisinde KESİNLİKLE hasarlı bileşen veya sıkışmış borular bulunmamalıdır.
	KESİNLİKLE soğutucu akışkan kaçağı bulunmamalıdır.
	Soğutucu akışkan boruları (gaz ve sıvı) termal olarak yalıtılmalıdır.
	Doğru boyutta borular döşenmeli ve borular doğru şekilde yalıtılmalıdır.
	Dış ünitedeki durdurma vanaları (gaz ve sıvı) tamamen açık olmalıdır.
	Aşağıdaki saha kabloları, bu kılavuza ve ilgili mevzuata uygun olarak dış ünite ile iç ünite arasına döşenmelidir.
	DrenajDrenaj akışının rahat olduğundan emin olun.Olası sonuç: Yoğuşma suyu damlayabilir.
	İç ünite kullanıcı arabiriminin sinyallerini alır.
	Belirtilen kablolar ara bağlantı kablosu olarak kullanılır.
	Sigortalar, devre kesiciler veya yerel olarak takılan koruma cihazları bu kılavuza uygun olmalıdır ve baypas EDİLMEMELİDİR.

5.2 Devreye alma sırasında kontrol listesi

	Hava tahliyesi gerçekleştirmek için.
	Bir test işletmesi gerçekleştirmek için.

5.3 Bir test çalıştırması gerçekleştirmek için

Ön şart: Güç beslemesi belirtilen aralıkta OLMALIDIR.

Ön şart: Test çalıştırması soğutma veya ısıtma modunda gerçekleştirilebilir.

Ön şart: Test çalıştırması, tüm fonksiyonların ve parçaların düzgün çalıştığından emin olmak için iç ünitenin kullanım kılavuzuna uygun olarak gerçekleştirilimelidir.

1 Soğutma modunda, programlanabilir en düşük sıcaklığı seçin. Isıtma modunda, programlanabilir en yüksek sıcaklığı seçin. Gerekirse test çalışması devre dışı bırakılabilir.
2 Deneme çalıştırması tamamlandığında, sıcaklığı normal bir seviyeye ayarlayın. Soğutma modunda: 26\~28°C, ısıtma modunda: 20\~24°C.
3 Ünite KAPALI konuma getirildikten 3 dakika sonra sistem çalışmayı durdurur.

BİLGİ

• Ünite KAPALI olsa bile elektrik tüketir.
• Elektrik kesintisinden sonra güç tekrar açıldığında, daha önce seçilmiş olan moda geri dönlür.

5.4 Dış ünitenin çalıştırılması

Sistemin yapılandırılması ve devreye alınması için, iç ünite montaj kılavuzuna bakın.

6 Bertaraf

BİLDİRİM

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım, geri dönüştürme ve kazanım için özel bir işleme tesisinde İŞLENMELİDİR.

6.1 Genel bakış: Bertaraf

Tipik iş akışı

Sistemin bertaraf edilmesi tipik olarak aşağıdaki aşamalardan oluşur:

1 Sistemin gazı toplanmalıdır.

2 Sistem özel bir işleme tesisine götürülmelidir.

BİLGİ

Daha ayrıntılı bilgi için servis kılavuzuna bakın.

6.2 Soğutucu akışkanı toplamak için

TEHLİKE: PATLAMA RİSKİ

Gaz toplama – Soğutucu kaçağı. Sistemin gazını toplamak istiyorsanız ve soğutucu devresinde kaçak varsa:

• Sistemdeki tüm soğutucuyu dış ünitede toplayabilen ünitenin otomatik gaz toplama fonksiyonunu KULLANMAYIN. Olası sonuç: Çalışan kompresörün içine giden hava yüzünden kendiliğinden yanma ve kompresörün patlaması.
• Ünitenin kompresörünün çalışmak zorunda KALMAYACAĞI ayrı bir geri kazanma sistemi kullanın.

BİLDİRİM

Soğutucu akışkan toplama işlemi sırasında, soğutucu akışkan borularını sökmeden önce kompresörü durdurun. Soğutucu akışkan toplama işlemi sırasında kompresör hala çalışıyorsa ve durdurma vanası açık konumdaysa, sisteme hava çekilir. Soğutucu akışkan devresindeki anormal basınç nedeniyle kompresör bozulabilir veya sistem hasar görebilir.

Soğutucu akışkan toplama işlemi sonucunda sistemdeki tüm soğutucu akışkan dış üniteye boşalır.

1 Sıvı stop vanası ile gaz stop vanasından vana başlığını sökün.
2 Zorunlu soğutma uygulayın. Bkz. "6.3 Zorlamalı soğutmayı başlatmak ve durdurmak için" sayfa 108.
3 5 ila 10 dakika (çok düşük dış ortam sıcaklıklarında ( <-10^ ) yalnızca 1 veya 2 dakika) sonra sıvı durdurma vanasını bir altigen anahtarla kapatın.
4 Vakum değerine ulaşılıp ulaşılmadığını manifolddan kontrol edin.
5 2-3 dakika sonra, gaz stop vanasını kapatın ve zorunlu soğutmayı durdurun.

c b e a d d

a Gaz stop vanası
b Kapatma yönü
c Altigen anahtar
d Vana tapası
e Sivi stop vanası

6.3 Zorlamalı soğutmayı başlatmak ve durdurmak için

Zorunlu soğutma gerçekleştirmek için 2 yöntem vardır.

• Yöntem 1. İç ünite ON/OFF anahtarını (iç ünitede bulunuyorsa) kullanarak.
• Yöntem 2. İç ünite kullanıcı arabirimini kullanarak.

6.3.1 İç ünite AÇMA/KAPAMA anahtarını kullanarak zorunlu soğutmayı başlatma/durdurma

1 ON/OFF anahtarına en az 5 saniye süreyle basın.

Sonuç: İşletim başlayacaktır.

B|LGI

Zorunlu soğutma 15 dakika sonra otomatik olarak durur.

2 İşletimi daha erken durdurmak için ON/OFF anahtarına basın.

6.3.2 İç ünite kullanıcı arabirimini kullanarak zorunlu soğutmayı başlatma/durdurma

1 İşletim modunu soğutma olarak ayarlayın.

Prosedür için iç ünitenin montaj kılavuzundaki "Bir test çalıştırması gerçekleştirmek için" bahsine bakın.

7 Teknik veriler

En yeni teknik verilerin bir kısmını bölgesel Daikin web sitesinde bulabilirsiniz (halka açıktır). En yeni teknik verilerin tamamı Daikin Business Portal'ında bulabilirsiniz (kimlik doğrulaması gereklidir).

7.1 Kablo şeması

Birleşik Kablo Şeması Açıklayıcı Bilgiler
Uygulanan parçalar ve numaralandırma için ünitenin üzerindeki kablo bağlantı şemasına bakın. Parça numaralandırma, her bir parça için artan düzende Arap rakamları ile ve aşağıdaki genellemede parça kodunda “*” sembolüyle temsil edilir.
	DEVRE KESİCİ		KORUYUCU TOPRAKLAMA
	BAĞLANTI		KORUYUCU TOPRAKLAMA (VİDASI)
	KONEKTÖR		DOĞRULTUCU
mno	TOPRAK		RÖLE KONEKTÖRÜ
mno	SAHA KABLOSU		KISA DEVRE KONEKTÖRÜ
	SİGORTA		TERMİNAL
	iÇ ÜNİTE		İRTİBAT BLOĞU
	DIŞ ÜNİTE		KABLO KELEPÇESİ
OUTDOOR
BLK : SİYAH	GRN : YEŞİL	PNK : PEMBE	WHT : BEYAZ
BLU : MAVİ	GRY : GRI	PRP, PPL : MOR	YLW : SARI
BRN : KAHVERENGİ	ORG : TURUNCU	RED : KIRMIZI
A*P	BASKI DEVRE KARTI	PS	ANAHTARLAMALI GÜÇ BESLEME
BS*	BASMA BUTON AÇMAİKAPAMA, ÇALİŞTIRMA ANAHTARI	PTC*	TERMİSTÖR PTC
BZ, H*O	SESLİ İKAZ	Q*	GEÇİT KAPISI İZOLE EDİLMİŞ ÇİFT KUTUPLU
C*	KAPASİTÖR		TRANSİSTÖR (IGBT)
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, MR*, A, MR*, B, S*, U, V, W, X*A, K*R_*	BAĞLANTI, KONEKTÖR	Q*DI	TOPRAK KAÇAĞI DEVRE KESİCİSİ
		Q*L	AŞIRI YÜK KORUYUCU
		Q*M	TERMİK ANAHTAR
D*, V*D	DİYOT	R*	DİRENÇ
DB*	DİYOT KÖPRÜSÜ	R*T	TERMİSTÖR
DS*	DIP ANAHTARI	RC	ALICI
E*H	ISITICI	S*C	SINIR ANAHTARI
F*U, FU* (ÖZELLİKLER İÇİN, ÜNİTENİZİN İÇİNDEKİ	SİGORTA	S*L	ŞAMANDIRALI ANAHTAR
		S*NPH	BASINÇ SENSÖRÜ (YÜKSEK)
PCB*YE BAKIN)		S*NPL	BASINÇ SENSÖRÜ (ALÇAK)
FG*	KONEKTÖR (GÖVDE TOPRAKLAMASI)	S*PH, HPS*	BASINÇ ANAHTARI (YÜKSEK)
H*	KABLO DEMETİ	S*PL	BASINÇ ANAHTARI (ALÇAK)
H*P, LED*, V*L	PİLOT LAMBA, IŞIK YAYAN DİYOT	S*T	TERMOSTAT
HAP	IŞIK YAYAN DİYOT (SERVİS MONİTÖRÜ YEŞİL)	S*RH	NEM SENSÖRÜ
HIGH VOLTAGE	YÜKSEK GERİLİM	S*W, SW*	İŞLETİM ANAHTARI
IES	AKILLI GÖZ SENSÖRÜ	SA*, F1S	DARBE KORUYUCU
IPM*	AKILLI GÜÇ MODÜLÜ	SR*, WLU	SİNYAL ALICI
K*R, KCR, KFR, KHuR, K*M	MANYETİK RÖLE	SS*	SEÇİCİ ANAHTAR
L	CANLI	SHEET METAL	TERMİNAL ŞERİDİ SABİT PLAKA
L*	BOBİN	T*R	TRAFO
L*R	REAKTÖR	TC, TRC	VERİCİ
M*	KADEME MOTORU	V*, R*V	VARİSTÖR
M*C	KOMPRESÖR MOTORU	V*R	DİYOT KÖPRÜSÜ
M*F	FAN MOTORU	WRC	KABLOSUZ UZAKTAN KUMANDA
M*P	DRENAJ POMPASI MOTORU	X*	TERMİNAL
M*S	YÖN DEĞİŞTİRME MOTORU	X*M	İRTİBAT BLOĞU (BLOK)
MR*, MRCW*, MRM*, MRN*	MANYETİK RÖLE	Y*E	ELEKTRONİK GENLEŞME VANASI SERPANTİNİ
N	NÖTR	Y*R, Y*S	TERSLLEYİCİ SOLENOID VANA SERPANTİNİ
n*=, N*=	FERRİT ÇEKİRDEKTEN GEÇİŞ SAYISI	Z*C	FERRİT ÇEKİRDEK
PAM	DARBE GENLİK MODÜLASYONU	ZF, Z*F	GÜRÜLTÜ FILTRESİ
PCB*	BASKI DEVRE KARTI
PM*	GÜÇ MODÜLÜ

Çağrı Merkezi: 444 999 0

Web: www.daikin.com.tr
