KULLANIM KILAVUZU SCCB5344P SAMSUNG

Bu sembol, bu ünitede elektrik şoku riski içeren tehlikeli gerilimin mevcut olduğunu belirtmektedir. Bu sembol, bu üniteyle birlikte verilen yazılarda önemli çalıştırma ve bakım talimatlarının var olduğunu belirtmektedir. UYARI

• Yangın veya elektrik şoku riskini azaltmak için, bu cihazı yağmur veya neme maruz bırakmayın UYARI

1. Sadece özellikler sayfasında belirtilen

standart adaptörün kullanıldığından emin olun. Başka bir adaptörün kullanılması yangına, elektrik çarpmasına neden olabilir ya da ürüne zarar verebilir.

2. Yanlış şekilde güç kaynağının

bağlanması veya bataryanın değiştirilmesi patlamaya, yangına, elektrik çarpmasına yol açabilir ya da ürüne zarar verebilir.

3. Tek bir adaptöre çoklu kamara

bağlamayınız. Kapasitenin aşılması, anormal ısı üretimine veya yangına neden olabilir.

4. Güvenli bir şekilde güç yuvasına güç

kordonunu takın. Emniyetsiz bağlantı yangına neden olabilir.

5. Kamerayı kurarken, sağlam ve sıkı bir

biçimde takın. Kameranın düşürülmesi yaralanmalara yol açabilir.

6. Kamera üzerine iletken nesneleri

(örneğin tornavidalar, madeni paralar, metal objeler vs.) veya suyla doldurulmuş kaplar koymayın. Aksi durumda yangın, elektrik çarpmasına bağlı yaralanmalar meydana gelebilir.

7. Üniteyi nemli, tozlu veya isli yerlerde

kurmayın. Aksı durumda yangın veya elektrik çarpmasına neden olabilir.

8. Üniteden alışılmamış kokular veya duman

geliyorsa ürünü kullanmayı bırakın. Bu durumda derhal güç kaynağını kesin ve servis merkeziyle irtibata geçin. Kullanıma devam edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

9. Bu ürün normal şekilde çalışmıyorsa, en

yakın servis merkeziyle irtibata geçin. Asla demonte etmeyin ya da bu ürünü hiçbir şekilde modiye etmeyin. (SAMSUNG, yetkisiz modikasyonların veya tamir girişimlerinin neden olduğu sorunlardan sorumlu değildir.

10. Temizlerken ürün parçalarının üzerine

doğrudan su püskürtmeyin. Aksı durumda yangın veya elektrik çarpmasına neden olabilir. DİKKAT

1. Ürün üzerine objeler düşürmeyin ya

da ürüne güçlü şoklar uygulamayın. Aşırı titreşim veya manyetik girişimlerin bulunduğu yerlerden uzak tutunuz.

2. Yüksek sıcaklıkları (50°C üzeri), ve düşük

sıcaklıkların (-10°C altı) veya yüksek nemin bulunduğu yerlerde kurmayın. Aksı durumda yangın veya elektrik çarpmasına neden olabi lir.

3. Halihazırdaki kurulu olan ürünün yerini

değiştirmek istiyorsanız elektriğin kapalı olduğundan emin olun ve sonra taşıyıp yeniden kurun.

4. Ark olduğunda prizden güç şini çıkartın.

İhmal edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

5. Doğrudan güneş ışığından ve ısı yayma

kaynaklarından uzak tutun. Yangına neden olabilir.

6. Havalandırma imkanı bulunan bir yerde

7. CCD görüntü sensörüne zarar verebileceği

için güneş gibi aşırı parla objelere doğrudan kamerayı yönlendirmekten kaçının.

8. Aygıt, su sıçramasına ve damlamasına

maruz bırakılmamalıdır ve vazo gibi içi sıvı dolu objeler aygıtın yanına konulmamalıdır

9. Ana şebeke kablosu cihazın bağlantısını

kesmek için kullanılır ve her zaman kullanılabilir bir durumda tutulmalıdır. B5344_B5345-00687D(00).indb 3 2008-09-05 오전 10:40:554

1. Bu yönergeleri okuyun.

2. Bu yönergeleri saklayın.

3. Uyarıları dikkate alın.

4. Yönergeyi takip edin.

5. Bu cihazı suyun yakınında kullanmayın.

6. Yalnızca kuru bir bezle temizleyin.

7. Havalandırma deliklerini kapatmayın.

Üreticinin talimatlarına göre kurun.

8. Radyatör, ısı aygıtları gibi ısı

kaynaklarının veya (amplikatörler dahil) ısı üreten diğer cihazların yaynına koymayın.

9. Güvenlik amaçlı polarize veya

topraklamalı tip şi bozmayın. Polarize ş, biri diğerinden daha geniş iki ağza sahiptir. Topraklama tipi ş iki ağza ve üç topraklama dişine sahiptir. Geniş ağız veya üçüncü diş güvenliğiniz için sağlanmıştır. Verilen ş prizinize uymuyorsa tam uyan bir prizle değiştirmek için elektrikçiyle görüşün.

10. Özellikle şlerde, priz yuvalarında

ve üründen çıkan uçlarda sıkışan veya yürüyüş yolu üzerinde olan güç kablosunu koruyun.

11. Yalnızca üretici tarafından belirtilen

ekleri/aksesuarları kullanın.

12. Yalnızca üretici tarafından belirtilen veya

cihazla birlikte satılan arabayı, standı, tripodu, kelepçeyi veya masayı kullanın.

13. Bu cihazı şten çekin. Araba

kullanıldığında devrilmeden kaynaklanan yaralanmayı önlemek için araba/cihaz kombinasyonu hareket ederken dikkat edin.

14. Bütün servis işlemlerini yetkili servis

personeline bildirin. Güç kaynağı kordonu veya şin zarar görmesi, sıvının dökülmesi veya cihazın içine nesne düşmesi, cihazın yağmura veya neme maruz kalması, normal çalışmaması veya düşmesi gibi herhangi bir şekilde cihaz hasar gördüğünde servis gereklidir. B5344_B5345-00687D(00).indb 4 2008-09-05 오전 10:40:554

Ek A: NTSC Standardı için Özellikler .............................. 14 Ek B: PAL Standardı için Özellikler ................................. 15 İçindekiler B5344_B5345-00687D(00).indb 5 2008-09-05 오전 10:40:556

Bukılavuzhakkında Bu kullanım kılavuzu, ürünle ilgili temel talimatları içermektedir. Kullanmadan önce tüm kullanıcıların bu kılavuzu okumaları tavsiye edilmektedir. Bu kılavuz şu bölümlere ayrılmıştır: Bölüm 1 “Genel Bakış” kullanım kılavuzunu ve ürünle ilgili bilgileri tanıtır (Bu bölüm). Bölüm 2 “Kurulum”, ürünün nasıl kurulup ayarlanacağı hakkında açıklama yapar. Ek “Özellikler”, ürün özelliklerini verir.

ÜrüneGenelBakış Hareketli görüntüler ortaya çıktığında devingen gecikmelere sahip olmayan sabit bir odaksal lensle donatılmış yüksek çözünürlüğe sahip bir dome kameradır ve net görüntü kalitesi, Gece/gündüz renk telasini uygulamak amacıyla gerçek zamanlı CCD kusur tedavisi, düşük hızda obtüratör (LSS: Auto x 128) ile dijital gürültü giderme (DNR) gibi özellikleri sağlamaktadır.

Güç: DC 12V/AC 24V Özel fonksiyonlar Hat kilit (LL) kontrolü Otomatik beyaz dengeleme Yatay/dikey görüntü değiştirme Titreşim kontrolü Düşük obtüratör hız kontrolü Arka ışık telasinin kontrolü Renkli ve siyah & beyaz modlar arasında otomatik anahtarlama Farklı odakta lens donanımı Otomatik iris fonksiyonu Dijital gürültü giderme (DNR) Dinamik CCD kusur telasi

Parçalar AmbalajdakiParçalarınKontrolü Lütfen, kamera ve aksesuarların ambalaj içinde olduğunu kontrol edin. Bu parçalar aşağıda gösterildiği gibidir:Kamera Test monitör kablosuTırnakvidası KullanımKılavuzu Not Test monitör kablosu, taşınabilir bir ekrana bağlayarak kamerayı test etmek için kullanılır. Gerçekten, izlenen bir ekrana kamerayı bağlamak istiyorsanız BNC kablosunu kullanın. Genel bakış B5344_B5345-00687D(00).indb 6 2008-09-05 오전 10:40:556

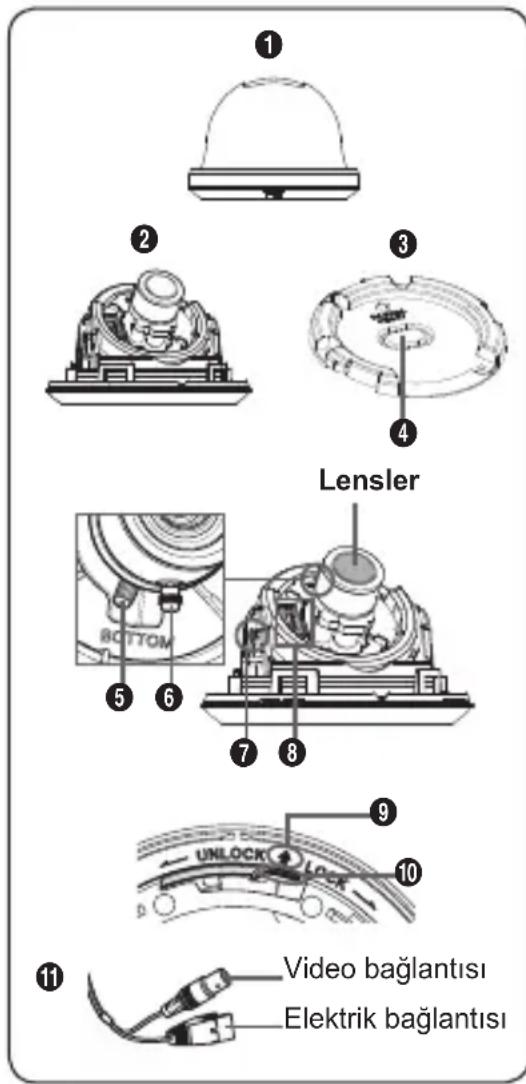

TUR Kameranızınparçaları Kameranız şu parçalardan oluşmaktadır:

DomeKapağı: Koruma için ana gövdeyi örter.

Temelyapı: Lens, anahtar tablosu, PCB kartı, vidalar vb. bulunmaktadır.

Montaj kenedi: Tavan veya duvar sabitlemesi için kullanılır. Ambalajla verilen üç uzun tırnak vidasını kullanarak sabitlenir.

Kablo Tutucu: Kabloyu tavandaki bir delikten çekiyorsanız, bu durdurucuyu çıkarın ve kabloyu takmak için açıklıktan geçirin.

Zoom kolu: Bu kolu kullanarak lens zoom’unu ayarlayabilir ve sabitleyebilirsiniz.

Odak kolu: Lens odağı, onu sağa veya sola döndürerek ayarlanabilir. Sabitlemek için saat yönünde yönlendirin.

Eğimlisabitlemevidası: Bu vidayı kullanarak lensin eğimi ayarlanabilir ve sabitlenebilir.

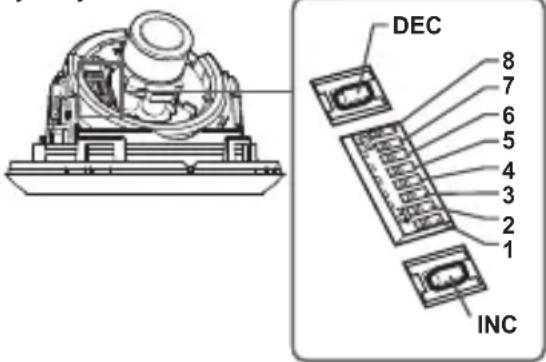

Anahtar tablosu: Fonksiyon anahtarları ve faz kontrol anahtarları şeklinde iki çeşit kontrol anahtarına sahiptir. Tabloda, ortasında sekiz fonksiyon anahtarı ve fonksiyon anahtar alanının her bir yanında iki adet faz kontrol düğmesi vardır.

MontajKılavuzİşareti: Bu işaret, kamerayı konsola tuttururken konsol üzerindeki işaret ile hizalanmalıdır.

Kilit çözücü: Temel yapıdan montaj kenedini ayırtmak ya da Montaj kenedinden kurulu kamerayı çıkartmak istiyorsanız dışarıya doğru itin ve temel yapıyı KİLİTSİZ yöne doğru yönlendirin.

Kablo: BNC kablosuna Video bağlantısını ve güç adaptörüne elektrik bağlantısını bağlayın.

Elektrik bağlantısı Video bağlantısı Lensler

Ayarlamaanahtarları Fonksiyonanahtarlarınınayarlanması Kameranızdaki mevcut fonksiyonları düzenlemek için aşağıda gösterilen sekiz fonksiyonu ayarlayın: Kurulum

1. Anahtar 1 (LL): Anahtar OFF konumundayken kamera, dahili senkronizasyon modunda

çalışır; ON konumundayken kamera, hat kilit modunda çalışır. Dahilli senkronizasyon modunda kamera, senkronizasyon için kristal bir osilatör içerisinde daima kullanılır. Ancak çoklu kameralar sıralı bir anahtarlayıcıya bağlanırsa, bir kameradan diğerine anahtarlama yapılırken görüntü dalgalanması veya titremesi meydana gelebilir. Bu durumda bu sorunu çözmek için bu anahtarı ON konumuna ayarlayabilirsiniz. Hat kilidi modu, kamerada senkronizasyon referansı olarak AC elektrik fazının kullanılmasına izin verir. Bu modda faz kontrol düğmelerini (INC/DEC) kullanabilirsiniz. Not DC 12V gücünü kullandığınızda bu anahtarı OFF konumuna ayarlayın. Hat kilidi özelliği, anahtar ON konumundayken dahi normal şekilde çalışmayacaktır..AC elektriği bağlanırken LL anahtarını ON konumuna ayarlayın. Herhangi bir görüntü dalgası meydana gelirse faz kontrol düğmelerini kullanarak fazı ayarlamalısınız. Bir dereceyle fazı azaltmak ya da arttırmak için INC veya DEC düğmesine basın. No İsim Kısaaçıklama1 LL Hat kilitleme ON/OFF2 LSSSensör- yüksek veya düşük hız obtüratörü ON/OFF3 H-REV Yatay döndürme ON/OFF4 V-REV Dikey döndürme ON/OFF5 BLC Arka ışık telasi ON/OFF6 FL Titreşim ON/OFF7 D/NRenkli ve siyah & beyaz arasında otomatik anahtarlama ON/OFF8 AWB Otomatik beyaz dengeleme ON/OFF DEC INC

2. Anahtar 2 (LSS): Bu sensör-yukarı modu, gürültüye azaltmak ama parlaklığı ve kontrastlığı

arttırmak için bellekteki görüntü alanlarını çoğaltır. Anahtar ON konumundayken kamera otomatik olarak koyu görüntüyü netleştirmek için azami 128 defa görüntü elde etme hızına anahtarlama yapar.

3. Anahtar 3 (H-REV)

: Anahtar ON konumundayken kameranın görüntüsü yatay yöne çevrilir. Bir ayna kullanarak konumunuzu görüntülemek isterseniz doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.

4. Anahtar 4 (V-REV)

: Anahtar ON konumundayken kameranın görüntüsü dikey yöne çevrilir. Kameranız dikey görüntü yönünü zoraki görüntülüyorsa doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.

: Anahtar ON konumundayken, kamera güneş ışığı oresan ışığı gibi aşırı bir ışıkla karşılaşsa bile net bir görüntü elde edebilirsiniz. OFF konumundayken aşırı ışığa sahip hedef görüntüyü net olarak göstermez.

: Anahtar ON konumundayken obtüratör hızı, dikey senkronize frekansı (NTSC için 50Hz, PAL için 60Hz) ve ışığın açık ve kapalı frekansı arasındaki uyuşmazlıkla ekranı titreşimden korumak için 1/100 sn’ye (NTSC için) veya 1/20 sn’ye (PAL için) sabitlenir.

: Anahtar ON konumundayken kamera, parlaklık yakınlığına göre renkli ve S&B arasında otomatik olarak anahtarlanır.

: Bu anahtar, beyaz dengesini ayarlar. Anahtar ON konumundayken kamera ATV modunda çalışır ve OFF durumunda ise kamera AWC modunda çalışır.

ATW (Otomatik İzlenen Beyaz Denge): Renk sıcaklığı, otomatik olarak çevresel değişimlere göre ayarlanır. (Yaklaşık 2000°K ila 11,000°K)

AWC (Otomatik Beyaz Denge Kontrolü): Anahtar OFF konumuna getirildiğinde, mevcut renk sıcaklığını depo eder. Dolayısıyla renk sıcaklığı depo edilen değere göre ayarlanır. Dikkat -. Kamera için IRIS ayar aralığı yaklaşık 80 ila 120 IRE’dir. Yani, kamera IRIS’i tam açık/kapalı özeliğini sağlamamaktadır ama sınırlı aralık varyasyonuna sahiptir. -. Kol 75 IRE veya altındayken IRIS dalgalanması oluşacağından uygun kola (80 IRE veya üstü) ayarlandıktan sonra kamerayı kullanın. B5344_B5345-00687D(00).indb 9 2008-09-05 오전 10:40:5810

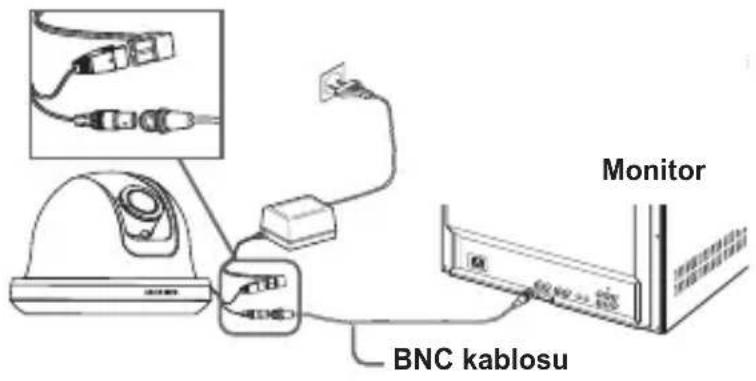

Kablolarınbağlanmasıveanahtarlarınayarlanması Kameranızı kurmadan önce lens odağını, zoom’unu ve anahtar ayarını yapmalısınız. Kablolarıbağlamakiçin

1. Kamaranıza ekli Video

bağlayıcısına BNC kablosunu bağlayın.

Monitör üzerindeki Video Girişine BNC kablosuna bağlayın.

Kameranıza ekli Güç bağlantısına güç adaptörünü takın. Monitör açıldığında kamera görüntüsü görünür. Kameragörüntüsünükontroletmekveanahtarlarıayarlamakiçin

1. Dome kapağını ve iç kapağı çıkartın. Çıkartma prosedürleri hakkında daha fazla detay

için bir sonraki sayfada yer alan Kamera kurulumu bölümündeki “Kurulum Prosedürleri”ne bakınız.

Ekranda görüntüyü görüntülerken Odak kolunu, Zoom kolunu ve Anahtar tablosunu kullanarak kameranızın odak, zoom ve fonksiyon ayarlarını yapın.

Ayarlanan odak ve zoom’u sabitlemek isterseniz kolları yukarı döndürün. BNC kablosu Monitor B5344_B5345-00687D(00).indb 10 2008-09-05 오전 10:40:5910

KameranınKurulumu Kurulumdan önce Kameranızı kurmadan önce aşağıdaki uyarıları okumalısınız: Yerin (tavan veya duvar) kameranızın ağırlığının beş katına uygun olup olmadığını kontrol etmeniz gerekmektedir. Kablonun hasar göreceği uygun olmayan yerlerde veya elektrik geçen kapaklarda bulunmasına izin vermeyin. Aksi takdirde arıza veya yangına neden olabilir. Kameranızı kurarken kimsenin kurulum alanına yaklaşmasına izin vermeyin. O alanda değerli şeyleriniz varsa onları uzağa taşıyın. Kısmi kör nokta, mercek kongürasyonuna bağlı olarak 20°’nin altındaki eğim açılarında oluşur. Kurulum prosedürü Kameranızıkurmakiçin

Koruyucu kapağı kameranın mahfazasından sökmek için, kapağı düz başlı bir tornavida ile kaldırın. Kilit çözücüsünü dışarı doğru iterken KİLİTSİZ yönde Temel yapıyı yönlendirerek Temel yapıdan Montaj kenedini ayırın. Bunu yapmak kolay değilse Montaj kenedi üzerindeki küçük delikleri tutarken KİLİT yönünde Montaj kenedini yönlendirin. Üç vidayla desteklenen yere (tavan veya duvar) Montaj kenedini sabitleyin. Not Montaj kenedi üzerindeki ÖN KAMERA işareti kamera izleme alanını göstermelidir.

Kablo erişimi için konsol montaj yüzeyinde bir delik açılmışsa, Kablo Durdurucuyu çıkarmak için aşağı bastırın ve daha sonar kabloyu içeri çekin. Kameranın yanından takıyorsanız, CAMERA FRONT (KAMERA ÖNÜ) olarak işaretlenen yanın karşısındaki boş alanı kullanın.

Şimdi, gömme ÖN KAMERA alanında geniş girintiye sahip Temel yapı üzerindeki Girinti İşaretini hizaladıktan sonra KİLİT yönünde yönlendirerek Montaj kenedine Temelyapıyı ekleyin.

Kamera yönünü ayarlayın. Yön kontrolü hakkında daha fazla detay için aynı sayfadaki “Kamera Yönünün Ayarlanması” başlığına bakın. Kameranız için zoom ve odak ayarı yapmak gerektiğinde 10.sayfadaki “Kabloların bağlanması ve ayarların yapılması” başlığına bakın.

Temel yapının sol ve sağ taraarında iki vida deliği bulunan İçkapağınkolkilitleyicileri üzerine iki vida deliğini hizaladıktan sonra “klik” sesini duyuncaya kadar bastırarak Temel yapıya içKapağı takın.

Son olarak Temel yapı üzerinde Girintiİşareti ne sahip dome Kapağının içerisine tamponu hizaladıktan sonra “klik” sesini duyuncaya kadar bastırarak Temelyapıya domeKapağını takın.

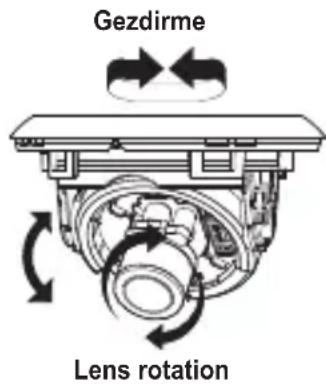

Kamerayönününayarlanması Kamera tavana sabitlenirken, kamera görüntüleme açısı ayarlanabilir. Kameranızı sağa veya sola doğru (gezdirme) yönlendirebilirsiniz ve yukarı veya aşağı doğru (eğilme) eğimini değiştirebilirsiniz. Gezdirme konumunda kameranızın rotasyon limiti 355 dereceye ayarlanabilir (saat yönünde 100 derece ve saat yönünün aksine 255 derece). Kamera içindeki Durdurucu ile rotasyon durdurulabilir. Gezdirme kontrolü için ilk önce alt tarafa yerleşik iki vidayı söküp istediğiniz yönde yön verin ve sonra kamerayı sabitlemek için vidaları takın. Eğme 0° ile 90° arasında ayarlanabilir; buna rağmen, mercek kongürasyonunuza bağlı olarak, 20°’den küçük açılar kısmi kör noktaya yol açabilirt. Eğilme açısını ayarladıktan sonra konumu sabitlemek için Eğimsabitleme vidalarını kullanın. Kameranızın odağını ve zoom’unu ayarlamak amacıyla Odak kolu ve Zoom kolunu kullanın. Eğimli tavan veya duvara kamerayı yerleştirirken görüntünün tam yönünü görmek için kamera lensini yönlendirebilirsiniz. Gezdirme Eğilme Lens rotation B5344_B5345-00687D(00).indb 12 2008-09-05 오전 10:41:0012

Ek A: NTSC Standardı için Özellikler Madde Ayrıntılar Ürün tipi CCTV renkli dome kamera Güç girişi AC 24V± %10 (60Hz ± 0.3 Hz), DC 12V + %10-%5 Yayın tipi NTSC Standart renkli sistem (525 hat, 60 alan) Güç tüketimi Yaklaşık 1.7W Görüntü cihazı 1/3 inç IT tipi Süper-HAD CCD Piksel Toplam: 811(Y) x 508(D), 410.000 piksel Geçerli: 768 (Y) x 494 (D), 380.000 piksel Tarama modu 525 hat, 2:1 ara birim Taranan hat frekansı Yatay: 15.734Hz(INT)/15.750Hz(LL) Dikey: 59.94Hz(INT)/60Hz(LL) Senkronizasyon modu INT/hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama) Yatay çözünürlük 540 TV hattı S/N Oranı Yaklaşık 50dB Min. obje aydınlatma SCC-B5345 (Renkli/SB) SCC-B5344 (Renkli/SB) F1.2 Sensör-yukarı OFF 50IRE 0.4/0.04 Lux 0.4/0.04 Lux 30IRE 0.24/0.024 Lux 0.24/0.024 Lux 15IRE 0.12/0.012 Lux 0.12/0.012 Lux Sensör-yukarı x128 50IRE 0.0031/0.00031 Lux 0.0031/0.00031 Lux 30IRE 0.0019/0.00019 Lux 0.0019/0.00019 Lux 15IRE 0.0009/0.00009 Lux 0.0009/0.00009 Lux Sinyal çıkışı BİLEŞİK Video (1.0 Vp-p, 75ohm, BNC), Test Monitörü OUT (1.0 Vp-p, 75ohm, Donatım kablosu) Lens Oto Iris (DC) / Odak uzunluğu: 2.9 ~ 10.0 mm / Açıklık oranı: 1.2 GEZ fonksiyonu Alan: 0 ila 355° (100 derece saat yönü ve 255 derece saat yönünün tersi) EĞM. fonksiyonu Alan: 0 ila 90° Kontroller Hat kilidi (LL) Sensör-yukarı; düşük hız obtüratürü (LSS) Yatay dönme (H-REV) Dikey dönme (V-REV) Arka ışık telasi (BLC) Titreşim (FL) Renkli ve S&B modları arasında anahtarlama (D/N) Otomatik beyaz dengeleme (AWB) Dijital gürültü giderme (DNR) Dinamik CCD kusur telasi Ürün rengi SCC-B5344N/B5345N : Beyaz Çalıştırma sıcaklığı -10°C ila +50°C Çalıştırma nemi %90’a kadar Ebat 128(Ø) x 91 (Y)mm Ağırlık 327g B5344_B5345-00687D(00).indb 14 2008-09-05 오전 10:41:0114

TUR Ek B: PAL Standardı için Özellikler Madde Ayrıntılar Ürün tipi CCTV renkli dome kamera Güç girişi AC 24V± %10 (60Hz ± 0.3 Hz), DC 12V + %10-%5 Yayın tipi PAL Standart renkli sistem (625 hat, 50 alan) Güç tüketimi Yaklaşık 1.7W Görüntü cihazı 1/3 inç IT tipi Süper-HAD CCD Piksel Toplam: 795(Y) x 596(D), 470.000 piksel Geçerli: 752 (Y) x 582 (D), 440.000 piksel Senkronizasyon modu 625 hat, 2:1 ara birim Yatay çözünürlük Yatay: 15.625Hz(INT)/15.625Hz(LL) Dikey: 50Hz(INT)/50Hz(LL) Synchronization mode INT/hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama) Yatay çözünürlük 540 TV hattı S/N Oranı Yaklaşık 50dB Min. obje aydınlatma SCC-B5345 (Renkli/SB) SCC-B5344 (Renkli/SB) F1.2 Sensör-yukarı OFF 50IRE 0.4/0.04 Lux 0.4/0.4 Lux 30IRE 0.24/0.024 Lux 0.24/0.24 Lux 15IRE 0.12/0.012 Lux 0.12/0.12 Lux Sensör-yukarı x128 50IRE 0.0031/0.00031 Lux 0.0031/0.0031 Lux 30IRE 0.0019/0.00019 Lux 0.0019/0.0019 Lux 15IRE 0.0009/0.00009 Lux 0.0009/0.0009 Lux Sinyal çıkışı BİLEŞİK Video (1.0 Vp-p, 75ohm, BNC), Test Monitörü OUT (1.0 Vp-p, 75ohm, Donatım kablosu) Lens Oto Iris (DC) / Odak uzunluğu: 2.9 ~ 10.0 mm / Açıklık oranı: 1.2 GEZ fonksiyonu Alan: 0 ila 355° (100 derece saat yönü ve 255 derece saat yönünün tersi) EĞM. fonksiyonu Alan: 0 ila 90° Kontroller Hat kilidi (LL) Sensör-yukarı; düşük hız obtüratürü (LSS) Yatay dönme (H-REV) Dikey dönme (V-REV) Arka ışık telasi (BLC) Titreşim (FL) Renkli ve S&B modları arasında anahtarlama (D/N) Otomatik beyaz dengeleme (AWB) Dijital gürültü giderme (DNR) Dinamik CCD kusur telasi Ürün rengi SCC-B5344P/B5345P : Beyaz Çalıştırma sıcaklığı -10°C ila +50°C Çalıştırma nemi %90’a kadar Ebat 128(Ø) x 91 (Y)mm Ağırlık 327g B5344_B5345-00687D(00).indb 15 2008-09-05 오전 10:41:01BuÜrününDoğruŞekildeAtılması (Elektrik & Elektronik Cihaz Atığı) (Avrupa Birliği ve ayrı toplama gerektiren Avrupa ülkelerinde uygulanır) Ürünün, kutusunun ya da garantisinin üzerinde görünen bu sembol, bu ürünün genel belediye çöplüklerine atılmaması gerektiğini gösterir. Kontrolsüz çöp atımı sonucunda oluşabilecek çevre ve insan sağlığına yönelik olası olumsuz etkenleri azaltmak için bunu diğer çöplerden ayrı tutun. ve doğal kaynakları korumak için geri dönüştürün. Ev kullanıcıları için : Ulaşabileceğiniz dönüşüm ve toplama sistemleri hakkında detaylı bilgi için lütfen atıklarla ilgili kuruma ya da ürünü satın aldığınız yetkili rmaya başvurunuz. İş sahipleri için : Ürün sağlayıcınıza başvurun ve satın alma sözleşmesindeki şartları kontrol edin. Bu ürün diğer çöp ve atıklarla karıştırılmamalıdır. B5344_B5345-00687D(00).indb 16 2008-09-05 오전 10:41:01❚ Memo B5344_B5345-00687D(00).indb 17 2008-09-05 오전 10:41:01loading-circle-1❚ Memo B5344_B5345-00687D(00).indb 19 2008-09-05 오전 10:41:01loading-circle-1
