Ürün Türü	Profesyonel Yüksek Basınçlı Temizleyici
Marka	Kärcher
Model	HD 13184 S S Plus (HD 13/18 S Plus)
Maks. Çalışma Basıncı	180 bars (18 MPa)
Maks. Debisi	1300 l/h (21,67 l/min)
Güç Tüketimi	9,2 kW
Elektrik Beslemesi	230 V / 50 Hz / 3~ (üç fazlı)
Koruma Türü	IPX5
Ağırlık (aksesuarsız)	yaklaşık 84 kg
Boyutlar (U × G × Y)	560 × 500 × 1090 mm
Deterjan Tankı Kapasitesi	6 litre
Maks. Besleme Suyu Sıcaklığı	60 °C
Ses Basıncı Seviyesi LpA	72 dB(A)
Ses Gücü Seviyesi LWA	87 dB(A)
Motor Yağı Türü	SAE 90
Yağ Miktarı	1,2 litre
Ana Fonksiyonlar	Yüksek basınçlı temizlik, deterjanlı düşük basınç, basınç/debi ayarı
Güvenlik Donanımları	Tahliye valfi, basınç şalteri, tabancada emniyet mandalı
Rutin Bakım	Yağ seviyesi kontrolü, ince filtre temizliği, her 500 saatte bir yağ değişimi
Garanti	Dağıtım ülkesinin koşullarına göre

Sık sorulan sorular - HD 13184 S S Plus Kärcher

Cihaz nasıl çalıştırılır?

Su beslemesinin açık olduğundan ve elektrik kablosunun takılı olduğundan emin olun. Ana şalteri 'I' konumuna getirin. Yeşil gösterge yanar. Emniyet mandalını geri iterek tabancanın emniyetini kaldırın, ardından püskürmeyi başlatmak için tabancayı açın.

Çalışma basıncı nasıl ayarlanır?

Basınç ve debi, lans üzerindeki basınç ve miktar regülatörü çevrilerek ayarlanır. Artırmak için + yönünde, azaltmak için - yönünde çevirin.

Kärcher dışındaki deterjanları kullanabilir miyim?

Cihaza ve temizlenecek yüzeye zarar vermemek için yalnızca Kärcher tarafından onaylanmış deterjanların kullanılması önerilir. Deterjanla birlikte verilen dozaj ve güvenlik talimatlarına uyun.

Cihaz basınç yapmazsa ne yapmalıyım?

Nozulun yüksek basınç konumunda olduğunu kontrol edin. Nozulu ve ince filtreyi temizleyin veya değiştirin. Cihazdaki havayı boşaltın. Besleme suyu debisinin yeterli olduğundan emin olun (min. 1400 l/h). Sorun devam ederse satış sonrası servisle iletişime geçin.

Motor yağı nasıl boşaltılır?

Cihazı kapatın ve fişi çekin. Kapağı çıkarın. Motor yuvasının önündeki tahliye vidasını sökün. Atık yağı bir kapta toplayın. Tapayı tekrar takın, 1,2 litre SAE 90 yağ ile doldurun, ardından kapağı geri takın. Atık yağı bir toplama noktasına teslim edin.

İnce filtre nasıl temizlenir?

Cihazı basınçsız duruma getirin ve fişini çekin. Kapağı çıkarın, filtre kapağını sökün ve filtreyi çıkarın. Temiz su veya basınçlı hava ile temizleyin, ardından ters sırayla yeniden takın. Bu işlemi her hafta yapın.

Cihazın altında su sızıntısı olursa ne yapmalıyım?

Dakikada 3 damlaya kadar normaldir. Sızıntı daha büyükse, cihazı satış sonrası servise kontrol ettirin. Ayrıca yüksek basınç hortumunun ve bağlantıların sızdırmazlığını kontrol edin.

Cihaz kış için nasıl saklanır?

Deterjan tankını boşaltın ve kalan suyu tahliye edin. Pompayı en fazla 1 dakika çalıştırarak cihaza glikol bazlı bir antifriz pompalayın. Cihazı dondan korunan bir yerde saklayın.

Cihazın bekleme süresi nedir?

Tabanca kapatıldıktan sonra cihaz 30 dakika bekleme modunda kalır. Bu süre sonunda yeşil gösterge yanıp söner ve cihaz durur. Sıfırlamak için şalteri '0' konumuna getirin, birkaç saniye bekleyin, ardından tekrar 'I' konumuna getirin.

Yüksek basınç nozulu düşük basınç nozulu ile nasıl değiştirilir?

Cihazı devre dışı bırakın ve basıncı boşaltmak için tabancayı çalıştırın. Emniyet mandalını ileri itin. Yüksek basınç nozulunu, sağlanan düşük basınç nozuluyla (boyut 250) değiştirin. Ardından deterjan dozaj valfini istenen konsantrasyona ayarlayın.

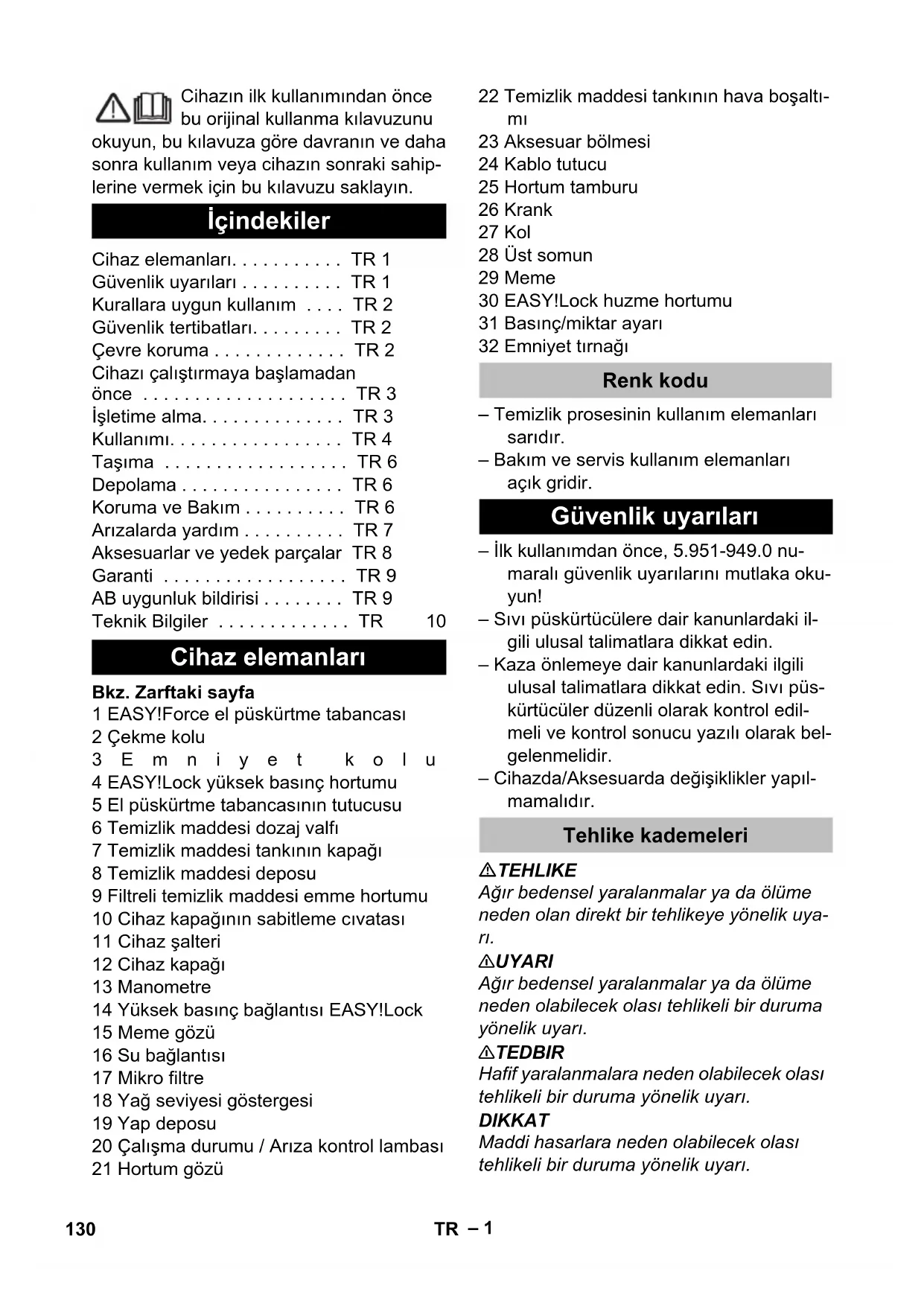

KULLANIM KILAVUZU HD 13184 S S Plus Kärcher

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

İçindekiler

Cihaz elemanları. . . . . . . . . TR 1

Güvenlik uyarıları ..... TR 1

Kurallara uygun kullanım .... TR 2

Güvenlik tertibatları. . . . . . . TR 2

Çevre koruma ..... TR 2

Cihazı çalıştırmaya başlamadan

önce TR 3

İşletime alma. . . . . . . . . . . TR 3

Kullanımı.... TR 4

Taşıma TR 6

Depolama ..... TR 6

Koruma ve Bakım ..... TR 6

Arizalarda yardım ..... TR 7

Aksesuarlar ve yedek parçalar TR 8

Garanti ..... TR 9

AB uygunluk bildirisi ..... TR 9

Teknik Bilgiler ..... TR 10

Cihaz elemanları

Bkz. Zarftaki sayfa

4 EASY!Lock yüksek basınç hortumu

5 El püskürtme tabancasının tutucusu

6 Temizlik maddesi dozaj valfı

7 Temizlik maddesi tankının kapağı

8 Temizlik maddesi deposu

9 Filtreli temizlik maddesi emme hortumu

10 Cihaz kapağının sabitleme civatası

11 Cihaz şalteri

12 Cihaz kapağı

13 Manometre

14 Yüksek basınç bağlantısı EASY!Lock

15 Meme gözü

16 Su bağlantısı

17 Mikro filtre

18 Yağ seviyesi göstergesi

19 Yap deposu

20 Çalışma durumu / Arıza kontrol lambası

21 Hortum gözü

22 Temizlik maddesi tankının hava boşaltımı

23 Aksesuar bölmesi

24 Kablo tutucu

25 Hortum tamburu

26 Krank

27 Kol

28 Üst somun

29 Meme

30 EASY!Lock huzme hortumu

31 Basınç/miktar ayarı

32 Emniyet tırnağı

Renk kodu

– Temizlik prosesinin kullanım elemanları sarıdır.

– Bakım ve servis kullanım elemanları açık gridir.

Güvenlik uyarıları

– İlk kullanımdan önce, 5.951-949.0 numaralı güvenlik uyarılarını mutlaka okuyun!

– Sıvı püskürtücülere dair kanunlardaki ilgili ulusal talimatlara dikkat edin.

– Kaza önlemeye dair kanunlardaki ilgili ulusal talimatlara dikkat edin. Sıvı püskürtücüler düzenli olarak kontrol edilmeli ve kontrol sonucu yazılı olarak belgelenmelidir.

– Cihazda/Aksesuarda değişiklikler yapılmamalıdır.

Tehlike kademeleri

TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uya- rı.

⚠UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Cihazdaki semboller

Yüksek basınçlı tazyik, düzgün kullanılmadığı zaman tehlikeli

olabilir. Tazyik kişilere, hayvanlara, etkin elektrik donanıma veya cihazın kendisine doğru tutulmalıdır.

Geçerli yönetmeliklere göre, cihaz, içme suyu şebekesinde sistem ayıricısı olmadan çalıştırılmalıdır. KÄRCHER firmasının uygun bir sistem ayıricısı veya alternak EN 12729 Tip B uyarınca bir s. ayıricısı kullanılmalıdır.

Bir sistem ayıricısından akan su, içilemez olarak sınıflandırılmıştır.

TEDBIR

Sistem ayıricısını her zaman su beslemesi- ne bağlayın, cihaza kesinlikle bağlamayın.

Kurallara uygun kullanım

Bu yüksek basınçlı temizleyiciyi tek başına kullanın

– Alçak basınç ve temizlik maddeleriyle temizleme için (Örn; makineler, araçlar, inşaatlar, aletlerin temizlenmesi için),
– Yüksek basınçla ve temizlik maddesi olmadan temizleme için (Örn; cepheler, teraslar, bahçe cihazlarının temizlenmesi için).

İnatçı kirler için, özel aksesuar olarak kir frezesini öneriyoruz.

Su kalitesiyle ilgili beklentiler: DIKKAT

Yüksek basınç maddesi olarak sadece temiz su kullanılmalıdır. Kirler, zamanından önce aşınmaya ve cihazda tortular oluşmasına neden olur.

Geri dönüşüm suyu kullanılırsa, aşağıdaki sınır değerler aşılmamalıdır.

pH değeri 6,5...9,5
Elektrik iletkenliği * Taze su	ilet-kenliği +1200 μS/cm
Ayrılabilir maddeler ** < 0,5	mg/l
Filtrelenebilir maddeler *** <	50 mg/l
Hidrokarbonlar < 20 mg/l

Klorid < 300 mg/l
Sülfat < 240 mg/l
Kalsiyum < 200 mg/l
Toplam sertlik < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Demir < 0,5 mg/l
Mangan < 0,05 mg/l
Bakır < 2 mg/l
Aktif klor	< 0,3 mg/l
Genel kokulardan arındırılmış
* maks. toplam 2000 μS/cm** Numune hacmi 1 litre, çalışma süresi 30 dakika*** aşındırıcı maddeler kullanılmaz

Güvenlik tertibatları

Güvenlik düzenekleri kullanıcıının korunmasını sağladığından, devre dışı bırakılma-malıdır ve düzgün çalıştıklarından emin olunmalıdır.

Basınç şalterli taşma valfı

Basınç/miktar ayarlama ünitesi kullanılarak su miktarının azaltılması sırasında, taşıma valfı açılır ve suyun bir bölümü pompanın emme tarafına geri akar.

El püskürtme tabancasının tetiği bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınç huzmesi durdurulur. Tetik çekilirse pompa tekrar açılır.

Taşma valfı ve basınç şalteri, fabrikada ayarlanmış ve mühürlenmiştir. Ayarlama sadece müşteri hizmetleri tarafından yapılabilir.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılı- ğıyla imha edin.

Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıldıklarında veya yanlış şekilde tasfiye edildiklerinde insan sağlığı ve çevre için tehlikeli olabilecek bileşenler içerir. Cihazın kurallara uygun şekilde işletilmesi için bu bileşenlerin bulunması gereklidir. Bu simge ile işaretlenmiş cihazlar evsel çöpler ile birlikte tasfiye edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Cihazı çalıştırmaya başlamadan önce

Ambalajdan çıkarma

– Çıkartırken ambalajın içindekileri kontrol edin.
– Nakliye hasarlarını hemen yetkili satıcı-ya bildirin.

Yağ seviyesinin kontrol edilmesi

→ Yağ seviyesi göstergesini cihaz dururken okuyun. Yağ seviyesi her iki göstergenin üzerinde olmalıdır.

Yağ deposu hava boşaltımının etkinleştirilmesi

→ Cihaz kapağının sabitleme civatasını sökün, cihaz kapağını çıkartın.
→ Yağ deposu kapağının ucunu kesin.
→ Cihaz kapağını sabitleyin.

El püskürtme tabancası, püskürtme borusu ve memenin takılması

Uyarı: EASY!Lock sistemi, hızlı dişli sistemi sayesinde bileşenleri sadece tek çevirmede çabuk ve güvenli şekilde birbirlerine bağlar.

→ Yüksek basınç memesini huzme borusuna takın.
→ Rakor somununu takın ve elle sıkın (EASY!Lock).
→ Huzme borusunu el püskürtme tabancası ile bağlayın ve elle sıkın (EASY!Lock).

Aksesuarların monte edilmesi

Hortum tambursuz cihazlarda:

→ Yüksek basınç hortumunu cihazın el püskürtme tabancası ve yüksek basınç bağlantısı ile bağlayın ve elle sıkın (EASY!Lock).
→ Kablo tutucuyu tutamaktaki yan deliğe oturtun.

Hortum tamburlu cihazlarda:

→ Krankı hortum tamburu miline takın ve kilitleyin.
→ Yüksek basınç hortumunu, sarmadan önce gergin şekilde yerleştirin.
→ Krankı döndürerek yüksek basınç hortumunu düzenli katlar halinde hortum tamburuna sarın. Dönme yönünü yüksek basınç hortumu bükülmeyecek şekilde seçin.
→ Yüksek basınç hortumunu el püskürtme tabancası ile bağlayın ve elle sıkın (EASY!Lock).

İşletime alma

⚠UYARI

Yaralanma tehlikesi! Cihaz, aksesuarlar, besleme hatları, ve bağlantılar kusursuz duruma olmalıdır. Kusursuz durumda değil-se, cihaz kullanılmamalıdır.

Elektrik bağlantısı

▲TEHLIKE

Elektrik çarpması nedeniyle yaralanma tehlikesi.

– Cihaz, zorunlu olarak bir soketle elektrik şebekesine bağlanmalıdır. Ayrılama-yan bir bağlantıyla elektrik şebekesine bağlantı yasaktır. Soket, şebeke ayırması için kullanılır.
– Cihazı sadece alternatif akıma bağlayın.
- Prizin minimum sigortası (Bkz. Teknik bilgiler).
- Elektrik bağlantı noktasında izin verilen maksimum nominal empedans (Bkz. Teknik Bilgiler) aşılmamalıdır. Bağlantı noktanızdaki mevcut şebeke empedansıyla ilgili belirsizlikler olması durumunda lütfen enerji tedarik kurumunuzla bağlantı kurun.
- Yeterli kesite sahip uzatma kabloları kullanın (Bkz. "Teknik bilgiler") ve kabloyu kablo tamburundan tamamen açın.

Bağlantı değerleri için Bkz. Tip levhası/Teknik bilgiler.

→ Elektrik kablosunu sarın ve zemine koyun.
→ Elektrik fişini prize takın.

Su bağlantısı

Su tesisatına bağlantı

⚠UYARI

Su besleme işletmesinin talimatlarını dikkate alın.

Geçerli yönetmeliklere göre, cihaz, içme suyu şebekesinde sistem ayıricısı olmadan çalıştırılmalıdır. KÄRCHER firmasının uygun bir sistem ayıricısı veya alternatif olarak EN 12729 Tip B uyarınca bir sistem ayıricısı kullanılmalıdır.

Bir sistem ayırlıcısından akan su, içilemez olarak sınıflandırılmıştır.

Bağlantı değerleri için teknik bilgiler bölü- müne bakın.

→ Besleme hortumunu (minimum uzunluk 7,5 m, minimum çap 1"), cihazın su bağlantısı ve su beslemesine (Örneğin: su musluğu) bağlayın.

Not:

Besleme hortumu, teslimat kapsamında bulunmamaktadır.

→ Su beslemesini açın.

Açık kaplardan su emilmesi

→ Filtreli emme hortumunu (Sipariş No. 4.440-238.0) su bağlantısına vidalayın.
→ Cihaz havasının alınması: Memeyi sökün. Su kabarcıksız bir şekilde çıkana kadar cihazı çalıştırın.
→ Cihazı kapatın ve memeyi tekrar vidalayın.

Kullanımı

⚠️ TEHLIKE

Yaralanma tehlikesi! Püskürtme borusu olmadan cihazı kesinlikle kullanmayın. Her kullanımdan önce püskürtme borusunun sıkı oturup oturmadığını kontrol edin. Püskürtme borusunun vidalı bağlantısı elle sıkılmış olmalıdır.

Patlama tehlikesi!

Yanıcı sıvılar püskürtmeyin.

Tehlikeli alanlarda (örn. benzin istasyonları) cihazın kullanılması durumunda gerekli güvenlik yönetmeliklerine dikkat edilmelidir.

Yaralanma tehlikesi! Çalışma sırasında el püskürtme tabancasını ve püskürtme borusunu iki elinizle tutun.

Yaralanma tehlikesi! Çekme kolu ve emniyet kolu işlteim sırasında sıkıştırılmamalıdır.

Yaralanma tehlikesi! Emniyet kolu hasarlıy-sa müşteri hizmetlerini arayın.

Yüksek basınçlı su huzmesi nedeniyle yaralanma tehlikesi. Cihazdaki tüm çalışmalardan önce el püskürtme tabancasındaki emniyet kolunu öne doğru kaydırın.

TEDBIR

Motorları sadece uygun yağ ayırcısı bulunan yerlerde temizleyin (çevre koruması).

El püskürtme tabancasını açma/kapatma

→ El püskürtme tabancasını açma: Emniyet koluna ve çekme koluna basın.
→ El püskürtme tabancasını kapatma: Emniyet kolunu ve çekme kolunu serbest bırakın.

Yüksek basınçla çalışma

Not:

Cihaz, bir basınç şalteriyle donatılmıştır. Motor, sadece el püskürtme tabancası açıkken çalışır.

→ Yüksek basınç hortumunu hortum tamburundan tümüyle çekerek açın.
→ Cihaz anahtarını "I" konumuna getirin. Kontrol lambası yeşil olarak yanar.
→ El püskürtme tabancasının güvenliğini açın, bunun için emniyet sürgüsünü geri itin.
→ El püskürtme tabancasını açın.

TEHLIKE

Basınç/miktar ayarı yapılırken, püskürtme borusunun vidalı bağlantısının gevşeme-mesine dikkat edilmelidir.

→ Çalışma basıncı ve miktar ayarını döndürerek (kademesiz) çalışma basıncı ve miktar ayarını ayarlayın (+/-).

Not:

En düşük sevk miktarında, motorun atık ısı- sı yaklaşık 15 °C'lik bir su ısınması sağlar.

Temizlik maddesiyle çalışma

⚠UYARI

Uygun olmayan temizlik maddeleri cihaza ve temizlenecek cisimlere zarar verebilir. Sadece Kärcher tarafından onaylanmış temizlik maddeleri kullanın. Temizlik maddelerinin ekinde yer alan dozaj önerileri ve uyarıları dikkate alın. Çevreyi korumak için, temizlik maddesini tasarruflu bir şekilde kullanın.

Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin.

Kärcher temizlik maddeleri arızasız bir çalışmayı garanti eder. Lütfen bizden danışmanlık hizmeti alın ya da katalogumuzu ya da temizlik maddesi bilgilendirme formlarımızı talep edin.

→ Temizlik maddesi tankını doldurun.

TEHLIKE

Yaralanma tehlikesi! Meme değişiminden önce cihazı kapatın ve cihaz basınçsız duruma gelene kadar el püskürtme tabancasını çalıştırın.

→ El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin.
→ Yüksek basınç memesini alçak basınç memesiyle (ebat 250, aksesuar) değiştirin.
→ Temizlik maddesi dozaj valfını istediğiniz konsantrasyona getirin.

Temizlik maddesi konsantrasyonu [%] (maksimum sevk miktarında)

Dozaj valfının ko-numu	1	3	5	7
Temizlik maddesi konsantrasyonu [%](maksimum sevk miktarında)	0,5 2,	5 5,0	7,0

Önerilen temizlik yöntemleri

→ Temizlik maddesini ekonomik bir şekilde üst yüzeye sıkın ve etkili olmasını (kurutmayın) sağlayın.
→ Çözülen kiri yüksek basınç tazyikiyle yıkayın.
→ Çalışmadan sonra filtreyi temiz suya batırın. Dozaj valfını en yüksek temizlik maddesi konsantrasyonuna döndürün. Cihazı çalıştırın ve bir dakika boyunca yıkayın.

Çalışmayı yarıda kesme

→ El püskürtme tabancasını kapatın. Cihaz kapanır.
→ El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin.

Kesintiden sonra:

→ El püskürtme tabancasının güvenliğini açın, bunun için emniyet sürgüsünü geri itin.
→ El püskürtme tabancasını açın. Cihaz tekrar açılır.

Çalışmaya hazır olma zamanı

Çalışmaya hazır olma zamanı içinde, el püskürtme memesi açılınca cihaz çalışma başlar. Kontrol lambası yeşil olarak yanar.

El püskürtme memesi 30 dakika kapalı kalırsa, çalışmaya hazır olma zamanı biter.

Kontrol lambası yeşil olarak yanıp söner.

Çalışmaya hazır olma zamanının sıfırlanması

→ Cihaz anahtarını "0" konumuna getirin.
→ Kısa süre bekleyin.
→ Cihaz anahtarını "I" konumuna getirin. Cihaz, müşteri hizmetleri tarafından sürekli çalışma moduna getirilebilir.

Cihazın kapatılması

→ Su beslemesini kapatın.
→ El püskürtme tabancasını açın.
→ Pompayı cihaz şalteriyle açın ve 5-10 saniye çalıştırın.
→ El püskürtme tabancasını kapatın.
→ Cihaz şalterini „0/OFF“ konumuna getirin.
→ Şebeke fişini, sadece elleriniz kuruyken prizden çekin.
→ Su bağlantısını çıkartın.
→ Cihaz basınçsız duruma gelene kadar el püskürtme tabancasını çalıştırın.
→ El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin.

TEHLIKE

Sıcak su nedeniyle yanma tehlikesi. Artık su, cihaz kapalıyken ısınabilir. Hortumu su beslemesinden çıkartıken, ısınmış olan su dışarı fournırabilir ve yanmalara neden olabilir. Hortumu ancak cihaz soğukken çıkartın.

Cihazın saklanması

→ El püskürtme tabancasını tutucuya ta- kın.
→ Yüksek basınç hortumunu sarın ve hortum rafı üzerine asın.
veya
Yüksek basınç hortumunu hortum tamburuna sarın. Hortum tamburunu bloke etmek için krankın tutamağını içeri itin.
→ Bağlantı kablosunu kablo tutucusuna sarın.

Antifriz koruma

DIKKAT

Don, suyu tam boşaltılmamış cihaza zarar verir.

Cihazı donma tehlikesi bulunmayan bir yerde saklayın.

Donma olmayan bir depolama mümkün değilse:

→ Temizlik maddesi tankını boşaltın (Bkz. "Temizlik ve bakım/İhtiyaç anında").
→ Suyu boşaltın.
→ Piyasada bulunan bir antifrizi cihaza pompalayın.

Not:

Piyasada bulunan glikol bazlı bir araç antifrizi kullanın.

Antifriz üreticisinin kullanım talimatlarına uyun.

→ Pompa ve hatlar boşalana kadar cihazı maksimum 1 dakika çalıştırın.

Taşıma

TEDBIR

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

DIKKAT

Çekme kolunu taşıma sırasında zararlardan koruyun.

→ Uzun mesafelerde taşımak için tutama- ğı geriye doğru kendinize çekin.
→ Yatay taşımadan önce temizlik maddesi tankını boşaltın.
→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama

TEDBIR

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolanmalıdır.

Koruma ve Bakım

TEHLIKE

Farkında olmadan çalışmaya başlayan cihaz ve elektrik çarpması nedeniyle yaralanma tehlikesi.

Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.

Not:

Eski yağ sadece öngörülen toplama nokta- larında tasfiye edilmelidir. Ortaya çıkan eski yağı lütfen bu noktalara teslim edin.

Çevrenin eski yağla kirletilmesi durumunda ceza uygulanır.

Güvenlik kontrolü/Bakım sözleşmesi

Yetkili satıcınızla düzenli bir güvenlik kontrolü mutabakatı sağlayabilir ya da bir bakım sözleşmesi yapabilirsiniz. Lütfen bu konuyla ilgili öneriler alın.

Her çalışmadan önce

→ Bağlantı kablosuna hasar kontrolü yapın (elektrik çarpma tehlikesi), hasarlı bağlantı kablosunu zaman kaybetmeden yetkili müşteri hizmetleri/elektrik teknisyenine değiştirtin.
→ Yüksek basınç hortumuna hasar kontrolü yapın (kırlıma tehlikesi).
Zarar görmüş yüksek basınç hortumu-nu hemen değiştirin.
→ Cihaza (pompa) sızdırmazlık kontrolü yapın.
Dakikada 3 damla suya izin verilmiştir ve cihazın alt tarafından çıkabilir. Daha fazla sızdırma olması durumunda müşteri hizmetlerini arayın.

Her hafta

→ Yağ seviyesini kontrol edin. Yağın süt gibi olması durumunda (yağda su olması) hemen müşteri hizmetlerini arayın.
→ Mikro filtreyi temizleyin.
Cihazı basınçsız duruma getirin.
Cihaz kapağının sabitleme civatasını sökün, cihaz kapağını çıkartın.
Filtreyle birlikte kapağı sökün.
Filtreyi temiz su ya da basınçlı havayla temizleyin.
Ters sırada toplayın.
→ Temizlik maddesi emme hortumunu temizleyin.

500 çalışma saatinde bir, en azından her yıl

→ Cihazın bakımını müşteri hizmetlerine yaptırın.
→ Yağ değiştirin.

Yağ değişimi

Not:

Yağ miktarı ve türü için Bkz. "Teknik bilgiler".

→ Cihaz kapağının sabitleme civatasını sökün, cihaz kapağını çıkartın.
Ön yağ boşaltma civatasını motor mu-hafazasından sökün.
→ Yağı toplama kabına boşaltın.
→ Yağ tapasını vidalayın.
→ Yeni yağı yavaşça doldurun; hava ka-barcıkları çıkmalıdır.
→ Yağ deposunun kapağını yerleştirin.
→ Cihaz kapağını sabitleyin.

İhtiyaç anında

→ Temizlik maddesi tankını boşaltın ve temizleyin.
Temizlik maddesi tankının kapağını kontrol camıyla birlikte dışarı çekin.
Cihazı arka tarafı üzerine yatırın.
Temizlik maddesi tankını boşaltın ve temizleyin.

Arızalarda yardım

⚠️ TEHLIKE

Farkında olmadan çalışmaya başlayan cihaz ve elektrik çarpması nedeniyle yaralanma tehlikesi.

• Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.
  – Elektrikli yapı parçalarını sadece yetkili müşteri hizmetlerine kontrol ettirin ve onartın.
• Bu bölümde belirtilmeyen arızalarda, şüphe etmeniz durumunda ve açık bir uyarı olması durumunda yetkili bir müşteri hizmetleri merkezini arayın.

Kontrol lambası

Kontrol lambası, çalışma durumları (yeşil) ve arızaları (kırmızı) gösterir.

Sifirlanması:

→ Cihaz anahtarını "0" konumuna getirin.
→ Kısa süre bekleyin.
→ Cihaz anahtarını "l" konumuna getirin.

Çalışma durumu göstergesi

– Sürekli ışık; yeşil:

Cihaz çalışmaya hazırldır.

- 1 kez yeşil yanıp sönme:

Çalışmaya hazır olma durumu 30 dakika sonra dolmuştur.

Cihaz, 30 dakikalık sürekli çalışmadan sonra kapatılmıştır (patlayan yüksek basınç hortumunda güvenlik).

Arıza göstergesi

- 1 kez kırmızı yanıp sönme:

Yüksek basınç tarafı sızdırıyor.

Yüksek basınç hortumu, hortum bağlantıları ve el püskürtme tabancasına sızdırmazlık kontrolü yapın.

- 2 kez kırmızı yanıp sönme:

Motor çok sıcak.

Cihaz anahtarını "0" konumuna getirin.

Cihazı soğutun.

Cihaz anahtarını "I" konumuna getirin.

- 3 kez kırmızı yanıp sönme:

Gerilim beslemesinde arıza.

Şebeke bağlantısı ve şebeke sigortalarını kontrol edin.

- 4 kez kırmızı yanıp sönme:

Akım çekişi çok yüksek.

Müşteri hizmetlerini arayın.

Cihaz çalışmıyor

→ Çalışmaya hazır olma durumu doldu. Kontrol lambası yeşil olarak yanıp sö- nüyor. Cihaz şalterini kapatın ve tekrar açın.

→ Bağlantı kablosuna hasar kontrolü yapın.

→ Elektrik arızasında müşteri hizmetlerini arayın.

Cihaz basınca gelmiyor

→ Memeyi "Yüksek basınç" konumuna getirin.

→ Memeyi temizleyin/yenileyin.

→ Mikro filtreyi temizleyin, ihtiyaç anında çıkartın.

→ Cihazın havasını alın (Bkz. "İşletime alma").

→ Su besleme miktarını kontrol edin (Bkz. Teknik Özellikler)

→ Pompaya giden tüm besleme hatlarını kontrol edin.

→ İhtiyaç anında müşteri hizmetlerini arayın.

Pompa sızdırıyor

Dakikada 3 damla suya izin verilmiştir ve cihazın alt tarafından çıkabilir. Daha fazla sızdırma olması durumunda müşteri hizmetlerini arayın.

→ Daha güçlü bir sızdırmada, cihazı müşteri hizmetlerine kontrol ettirin.

Pompada vuruntu

→ Su ve temizlik maddesi emme hatlarına sızdırmazlık kontrolü yapın.

→ Cihazın havasını alın (Bkz. "İşletime alma").

→ Mikro filtreyi temizleyin.

→ İhtiyaç anında müşteri hizmetlerini arayın.

Temizlik maddesi emilmiyor

→ Yüksek basınç memesini birlikte verilen alçak basınç memesi ile değiştirin.

→ Filtreli temizlik maddesi emme hortumunu kontrol edin/temizleyin.

→ Temizlik maddesi emme hortumunun bağlantısındaki tek yönlü valfı temizleyin/yenileyin.

→ Temizlik maddesi dozaj valfını açın ya da kontrol edin/temizleyin.

→ Temizlik maddesi tankının gövde içindeki hava boşaltım deliğini temizleyin.

→ İhtiyaç anında müşteri hizmetlerini arayın.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler.

Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaerc-her.com.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Yüksek basınç temizleyicisi

Tip: 1.286-xxx

Tip: 1.292-xxx

Tip: 1.441-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-3-11:2000

EN 62233: 2008

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 85

Garanti edilen: 87

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

H. Jenner

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Elektrik bağlantısı
Gerilim V 400/420 230 400 230
Elektrik türü Hz 3~50
Bağlantı gücü kW 9,2 8,8 9,2
Sigorta (gecikmeli, Char. C) A 16 25 16 25
Koruma şekli		IPX5
İzin verilen maksimum şebeke empedansı	Ohm	(0,145+j0,090)
Uzatma kablosu 10 m	mm2	2,5
Uzatma kablosu 30 m	mm2	4	-	4	-
Su bağlantısı
Besleme sıcaklığı (maks.)	°C	60
Besleme miktar	l/saat (l/dakika)	1200 (20)		1400 (23,3)
Açık depodan emme yüksekliği (20 °C)	m 0,5
Besleme bas	MPa (bar)	1 (10)
Performans değerleri
Su çalışma basıncı (standart memeyle)	MPa (bar)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Standart memenin enjektör boyutu		047	050 080
Maksimum çalışma üst basıncı	MPa (bar)	27,5 (275)	25,3 (253)	19,8 (198)
Besleme miktarı	l/saat (l/dakika)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Temizlik maddesi emme	l/saat (l/dakika)	0...80 (0...1,3)
El püskürtme tabancasının geri tepme kuv-veti (maks.)	N	62		68
60335-2-79'a göre belirlenen değerler
El-kol titreşim değeri
El püskürtme tabancası	m/s2	<2,5
Püskürtme borusu	m/s2	<2,5
Güvensizlik K	m/s2	0,3
Ses basıncı seviyesi LpA	dB(A)	72
Güvensizlik KpA	dB(A)	2
Ses basıncı seviyesi LWA + Güvensizlik KWA	dB(A)	87
İşletme maddeleri
Yağ miktarı	I	1,2
Yağ türü		SAE 90
Ölçüler ve ağırlıklar
Uzunluk	mm 560
Genişlik	mm 500
Yükseklik	mm	1090
Aksesuar hariç ağırlık (SX)	kg	*	**	84 (84,5)
Temizlik maddesi tankının hacmi	I	6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg
