MultiSync LCD22WV - Monitör NEC - Ücretsiz kullanım kılavuzu

Ürün Tipi	LCD Monitör
Marka	NEC
Model	MultiSync LCD22WV
Ekran Boyutu	22 inç (diyagonal)
Yerel Çözünürlük	1680 x 1050
Görüntü Formatı	16:10
Teknoloji	LCD TFT
Net Ağırlık (standlı)	5,0 kg
Güç Kaynağı	100-240 V AC, 50/60 Hz
Bağlantı	VGA (D-Sub 15 pim)
VESA Desteği	Evet, 100 x 100 mm (M4 vidalar)
Eğim	Evet, manuel ayarlanabilir
OSD İşlevleri	Parlaklık, Kontrast, Konum, Saat, Faz, Renk Sıcaklığı (Sıcak, Soğuk, sRGB, Kullanıcı), Otomatik Ayarlama, Dil
sRGB Modu	Evet
OSD Kilidi	Evet
Otomatik Ayarlama	Evet (AUTO düğmesi)
Uyumluluk	CE, EN 60950-1, EN55022, EN61000-3-2/3/4, EN55024
Paket İçeriği	Monitör, güç kablosu, video kablosu, CD-ROM, kullanım kılavuzu, stand destek parçası, kablo tutucu
Bakım	Yumuşak ve kuru bir bezle temizleyin. Aşındırıcı ürünler kullanmayın.
Kullanım Amacı	Ofis, profesyonel kullanım

Sık sorulan sorular - MultiSync LCD22WV NEC

Monitörü bilgisayarıma nasıl bağlarım?

Bilgisayarınızı kapatın. Video kablosunu (mini D-SUB 15 pim) ekran kartınızın VGA çıkışına takın ve vidaları sıkın. Güç kablosunu monitöre ve bir prize bağlayın. Önce monitörü, ardından bilgisayarı açın. Varsayılan olarak otomatik ayarlama yapılır.

Parlaklık ve kontrastı nasıl ayarlarım?

OSD devre dışıyken ön paneldeki + / - tuşlarını kullanarak parlaklığa (kısa basış) veya kontrasta (uzun basış) hızlıca erişin. Ayrıca MENÜ düğmesiyle OSD menüsünde gezinebilirsiniz.

Ekran siyah kalırsa ne yapmalıyım?

Güç kablosunun takılı olduğundan ve monitörün açık olduğundan emin olun (ön düğme). Video kablosunun bilgisayara doğru bağlandığından emin olun. Mümkünse başka bir video kaynağıyla test edin. Sorun devam ederse, CD-ROM'daki sorun giderme bölümüne bakın.

Ekranı nasıl temizlerim?

Tozu almak için yumuşak ve kuru bir bez kullanın. Lekeler için bezi hafifçe suyla nemlendirin (aşındırıcı temizleyiciler kullanmayın). LCD yüzeye zarar vermemek için çok fazla bastırmayın.

Monitörün eğimini nasıl ayarlarım?

Ekranın her iki tarafını tutun ve istenen açıya gelene kadar manuel olarak öne veya arkaya eğin. Mekanik durdurucuyu zorlamayın.

OSD kilidini nasıl kullanırım?

OSD'yi kilitlemek için monitörü kapatın, MENÜ düğmesine basılı tutun, ardından monitörü tekrar açın. Kilidi açmak için aynı işlemi tekrarlayın.

Varsayılan ayarları nasıl sıfırlarım?

OSD menüsünde Sıfırla seçeneğine gidin ve Evet'i seçin. Bu, önceki ayarları siler ve fabrika ayarlarına döndürür.

Monitörümde dikey veya yatay çizgiler görünüyor, ne yapmalıyım?

Faz ve saati otomatik olarak ayarlamak için Oto Yapılandırma işlevini (AUTO düğmesi) kullanın. Sorun devam ederse, manuel ayar için OSD menüsü > Görüntü Yapılandırması > Saat / Odaklama'ya gidin.

Monitörü bir kol koluna takabilir miyim?

Evet, monitör VESA 100x100 mm ile uyumludur. Arkadaki 3 vidayı sökerek standı çıkarın, ardından bir VESA montaj aparatı takın (M4 vidalar verilmiştir). Yalnızca 5 kg ağırlık için stabilite sağlayan onaylı bir kol kullanın.

Tam kullanım kılavuzunu nerede bulabilirim?

Kılavuz, birlikte verilen CD-ROM'da ve kağıt formatta sağlanmıştır. Ayrıca notice-facile.com veya NEC sitesinden PDF formatında indirebilirsiniz.

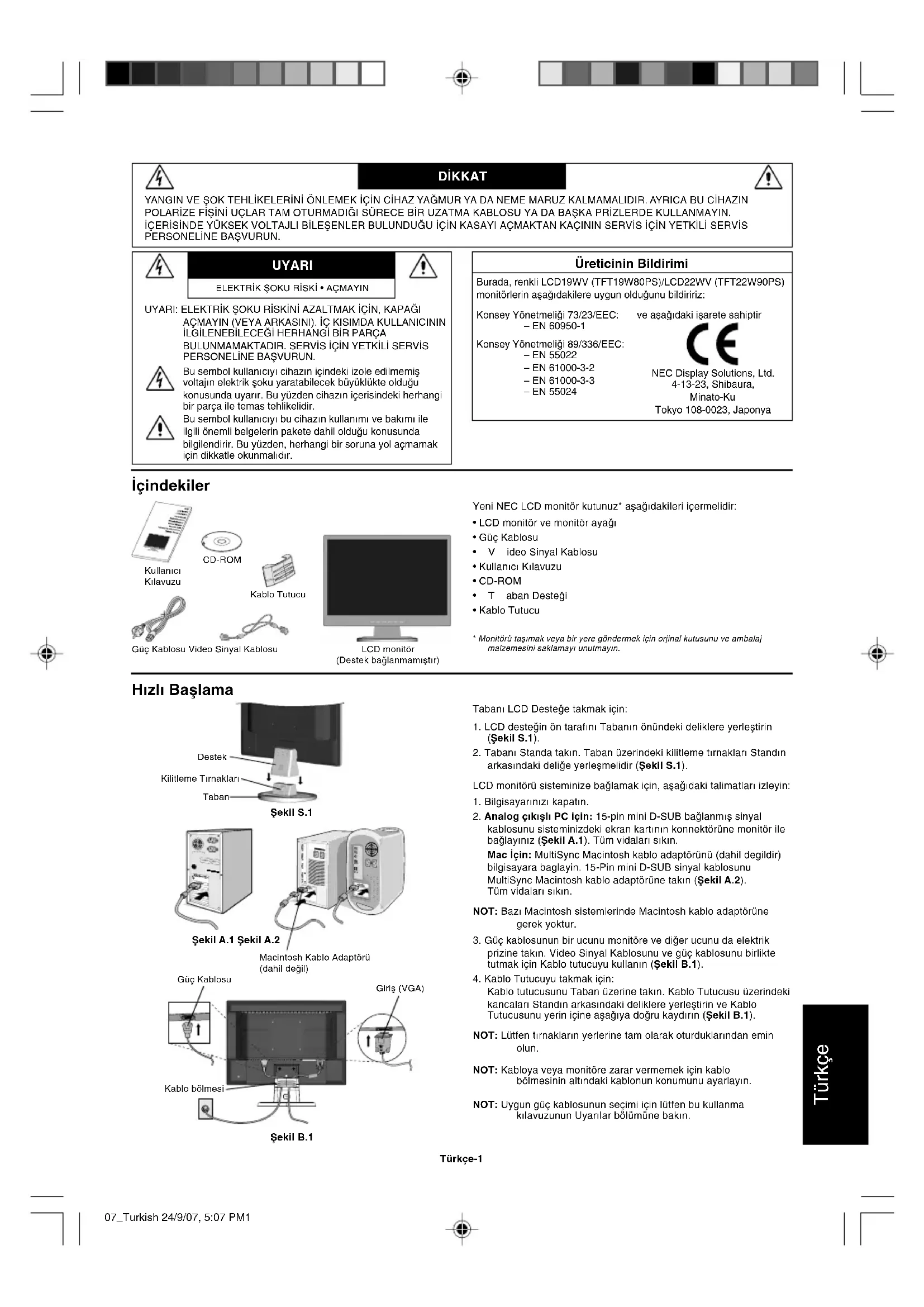

KULLANIM KILAVUZU MultiSync LCD22WV NEC

Bu sembol kullancicii cihazin icindeki izole edilmemis voltajn elektrik soku yaratabilecek buyuklke odugu konusunda uyar. Bu yuzden cihazin icerisindeki herhangi bir parca ile temas tehlikelir.
Bu sembol kullancicii bu cihazin kullanimi ve bakim il egili onemli belgelerin pakete dahil oldugu konusunda bilgilendirr. Bu yuzden, herhangi bir soruna yol acmamak icin dinkkatle okunmalir.

ve asagdaki isarete sahiptir

Konsey Yonnetmeliigi 89/336/EEC: EN 55022 EN 61000-3-2 EN 61000-3-3 EN 55024

Yeni NEC LCD monitor kutunuz* asagidakileri icermelidir:

1. LCD destegin on tarafini Tabanin onundeki delijklere yerleşirin (Sekil S.1).
2. Tabani Standa takin. Taban uzerindeki kilitleme tirnaklar Standin arkasindaki delige yerlesmelidir (Sekil S.1).
   LCD monitor ssteminize baglamak icin, asagidaki talimatlari izleyin:
3. Bilgisayarimizi kapatin.
4. Analog cikisi PC iin: 15-pin mini D-SUB baglanmis nyal kablosunu ssteminizdeki ekran kartinin konnektorune monitor ile baglayin (Sekil A.1). Tum vidalari sikn. Mac iin: MultiSync Macintosh kablo adaptorun (dahil degildir) bilgisayara baglayin. 15-Pin mini D-SUB nasyal kablosunu MultiSync Macintosh kablo adaptorune takin (Sekil A.2). Tum vidalari sikn.
   NOT: Bazi Macintosh systemlerinde Macintosh kablo adaptrune gerek yokitur.
5. Güç kablosun bir ucunu monitière ve diger ucunu da elektrik prizine takin. Video Sinyal Kablosunu ve Güç kablosunu birlikte tutmak ilek n Kablo tucuyu kullanin (Sekil B.1).
6. Kablo Tutucuyu takmak icin:
   Kablo tutucusu Taban uzerine takin. Kablo Tutucusu uzerindeki
   kancalari Standin arkasindaki deliklere yerleşir ve Kablo
   Tutucusu nerin icine asagyaDOGNU kaydirn (Sekill B.1).
   NOT: Lütfen tirnaklarin yerlerine tam olarak oturduklarindan emin olun.
   NOT: Kabloya veya monitore zarar vermemek icin kablo bolmesinin altindaki kablonun konumunu ayarlayin.
   NOT: Uygun guc kablosunun segimi incin luften bu kullanma kilavuzunun Uyarilar bolumune bakin.

Seikl C.1

Asindirici olmayan yuzey
Sekil R.1

Sekil R.2

Teknik Özellikler

4-VIDA (M4)

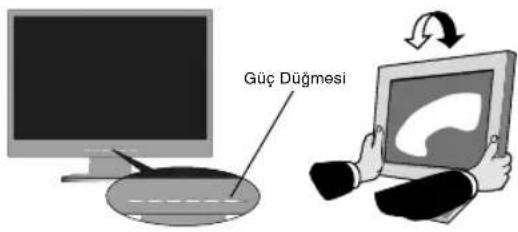

1. Ondeki guc dugmesi ile monitoru ve bilgisayari acn (Sekil C.1).

2. Dokunmadan Otomatik Ayar, zamanlamalarin coğu icin, ilk baslangistan sonra monitoru optimum ayarlarina ayarlar. Diger ayarlar icin asaşidaki OSD kontrollerini kullanin.

3. Image Setup (Göründü Kurulumu)

4. Image Position (Göründü Konumu)

OSD kontrollerin tam tanimlari icin bu Kullanci Kilavuzunun Kontroller bolumune bakin.

NOT: Herhangi bir sorun varsa, lufen Sorun Giderme bolumne (CD-ROM) bakin.

Egim

Monitor ekranini ellerinizle her iki yanindan tutarak eigi arzu ettiginiz sekilde ayarlayin (Sekil TS.1).

Montaj için Monitor Destegini Cikartma

Monitor alternatif montaj amaclarina hazirlamak icin:

1. Tum kabolari cikartin.

2. Monitor yüzeyi asagi gelecek sekilde asindirici olmayan bir yüzey uzerine koyun (Sekil R.1).

3. Monitoru destege baglayan 3 viday sokun ve destesti gosterildigi gibi cikarin (Sekil R.1). Monitor artik alternatif bir alanda kurulmaya hazirdir.

4. AC kablosunu monitorūn arkasina baglayin (Sekil R.2).

5. Destegi tekrak takmak icin bu islemin tersini yapin.

NOT: Sadece VESA uyumlu alternatif montaj metodu kullanin.

NOT: Monitor destegini cikartirken dikkat edin.

Tabani Çikartma

NOT: LCD'yi taɪrken mutlaka Tabani cɪkartin.

1. Monitorun yüzeyi asagi gelecek sekilde asindiri olmayan bir yüzey uzerine koyun (Sekkl R.1).
2. Basparmaklarinizi kullanarak,
   alt tirmakları acmak icin yukari
   dogru basirın.
3. Kilitlenmemis tabani standdan cekin.

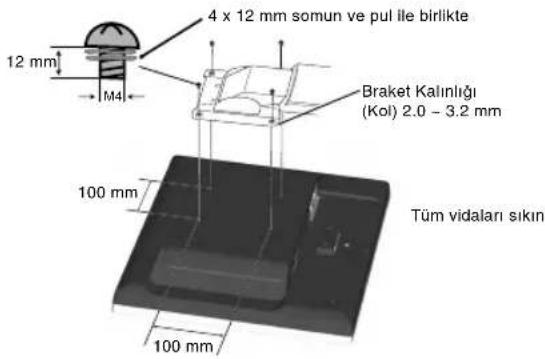

Esnek Kol Takma

Bu LCD monitor esnek bir kol ile kullanilmak uzere tasaranmistir.

Monte ederken lufen ektekvi vidarli (4 adet) resimde gosterilen sektide kullanin. Govenlik gerekiliiklerini yerine getimek icin monitor montitorun aigrigi gez onunde bulundurulduunda gereki dengeyi saglayabilecek bir kola monte edmelidir.

LCD monitor sadece onaylanmis bir kolla kullanimaldir (orn. GS isareti).

Kontroller

Monitörun on kismindaki OSD (Ekran Üstü) kontrol Düğmeleri asağidaki gibi calisir:

1. Temel Tug fonksiyonu

Düğme	RESET(Sadece LCD22WV)	AUTO	- / < + / >		MENU
OSD Off(OSD Kapali)	"Reset Yes/No"(Sifrla Evet/Hayir)mesajiGPCntlenu	Aktif Otomatik Ayar fonksiyonu (2 saniye boyunca basin)	Aydınlatma (Parlaklik)penceresine kisayol.	Aydınlatma (Kontrast)penceresine kisayol.	OSDGPCntlenu,mistir.
OSD ON(OSD Açık)(Ikon seçme aşamasi)	"Reset Yes/No"(Sifrla Evet/Hayir)mesajiGPCntlenu	Act Exit-key Imleç sola doğruhareket ediyor.	Imleç-SA g她说 doğruhareket ediyor.	Ayar aşaması gadin.
OSD ON(OSD Açık)(Ayar aşamasi)	"Reset Yes/No"(Sifrla Evet/Hayir)mesajiGPCntlenu	Act Exit-key	Değer azaltimini ayarlayinveya Imlecin sola hareket etmesi icin ayarlayin.	Değer artırimini ayarlayinveya Imlecin-SA g她说 hareket etmesi icin ayarlayin.	İkon seçme aşaması gadin.
OSD Lock(OSD Kılıtleme)	"Reset Yes/No"(Sifrla Evet/Hayir)mesajiGPCntlenu	Aktif Otomatik Ayarfonksiyonu (2 saniye boyunca basin)	Aydınlatma (Parlaklik)penceresine kisayol.	Aydınlatma (Kontrast)penceresine kisayol.	MesajGPCntlenu,mistir“OSD Loked(ODK Kılıtlendi).

2. OSD Kilitleme fonksiyonu

OSD'yi killemek icin monitor kapalyken MENU duğmesini basii tutun ve sonra monitoru acmak icin guc duğmesine basin. OSD'yi kilidini acmak icin monitor kapalyken MENU duğmesini basii tutun ve sonra monitoru acmak icin guc duğmesine basin.

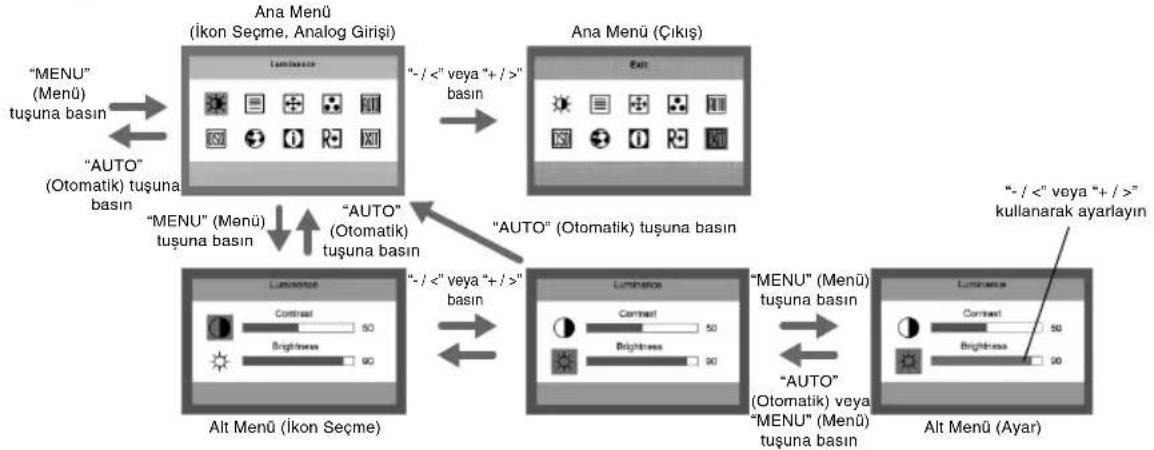

3. OSD yapisi

Luminance (Aydinlatma)

Contrast (Kontrast)

Dijital kayittan kontrast

Brightness (Parlaklik)

Aydinlatma Ayari.

Image Setup (Görüntü Kurulumu)

Focus (Odaklanma)

Yatay Cizgi sesini azaltmak icin Goruntu Fazmi ayarlar.

Clock (Saat)

Dikey Cizgi sesini azaltmak icin Goruntu Saati'ni ayarlar.

Image Position (Göründü Konumu)

H. Position (Yatay konum)

Göruntünun yatay konumunu ayarlar.

V. Position (Dikey konum)

Goruntunun dikey konumunu ayarlar.

Color Temp. (Renk Sicakligi)

Warm (Sicak)

Sicak Rengi Geri Ceker EEPROM'den sicaklik.

Cool (Soguk)

Soguk Rengi Geri Ceker EEPROM'den sicaklik.

sRGB

sRGB Rengini Geri Ceker EEPROM'den sicaklik.

R User/Red (Kullanici/Kirmizi)

Dijital kayittan Kirmizi Kazanim.

G User/Green (Kullanic/Yesil)

Dijital kayittan Yesil Kazanim.

B User/Blue (Kullanici/Mavi)

Dijital kayitlan Mavi Kazanim.

Auto Adjust (Otomatik Ayar)

Yes (Evet)

H/V pozisyonu, fokus, ve resim saatini otomatik ayarlama.

No (Hayir)

Otomatik Ayar gereklestirmez, ana menüye doner.

OSD Setup (OSD Ayar)
H. Position (Yatay konum) OSD'nin yatay konumunu ayarlar.
V. Position (Dikey konum) OSD'nin dikey konumunu ayarlar.
OSD Timeout (OSD Zaman Aşimi) OSD zaman aşimi ayarlar.

Language (Dil) Language (Dil) OSD dilini ayarlar.
Information (Bilgi) Information (Bilgi) Guncel giris zamanlamasinin cozunurlugunu, H/V frekansini, seri numarasini ve giris portunu gosterir.
Reset (Sifirla) Yes (Evet) Otomatik vapi
No (Hayir) Sifirlamayin, ana menüye geri donun.
Exit (Cikis) OSD'den cikar.

OSD Mesaji:

Auto Config Please Wait (Otomatik Yapilandirma Lüften Bekleyin)

Kullanici "Otomatik" kestirme tusuna basarsa, bu mesaj goruntuliner ve monitor otomatik yapilandirma fonksiyonunu uygular. Bu mesaj konumu "OSD Setup" (OSD Kurulum) ögesinde belirilen potzyson ayarindadr.

Input Not Supported (Desteklenmeyen Giri)

H sync Frekansi, V sync Frekansi veya Cozunurluk monitorun destekledigi araliginda disindayken, bu mesaj gosterilir. Bu kayan bir mesajdir.

Video kablosu bagli olmadigianda, bu mesaj gosterilir. Bu kayan bir mesajdir. 5 saniye sonra monitor erji tasarrufuna gecer.

Video kablosu bagli oldugu halde aktif sinyal yokken bu mesaj gõösterilir, 5 saniye sonra monitori erji tasarrufunaGPCer. Bu mesajin konumu "OSD Setup" (OSD Kurulum ögesinde belirlenen pozysion ayarindadr.

OSD kiliti degilken, monitoru acmak icin "Menu tu sunu basili tutarkan "Guc"tuuna bir kez basin, OSD kilitlenir ve bu mesaj gosterilir. OSD kiliti iken, sadece Guc tus calismaya devam eder, kullanic diiger tsurla bastiginda da bu mesaj gosterilr. OSD kiltiyyken, monitoru acmak icin "Menu tu sunu basili tutarken "Guc"tuuna bir kez basin, OSD kili di aclrir ve mesaj gosterilmaz. Bu mesajn konumu "OSD Setup" (OSD Kurulum) ogesinde belirlenen posyzion ayarindadir.

DDCCI Disable/Enable (Devre dişi/Etkin)

DDCCl etkicken, "Auto" tusuna basin, 5s sonra monitor DDCCl Disable (DDCCl Devre disi) mesajini gosterir.
DDCCl devre disiyken, "Auto" tusuna basin, 5s sonra monitor DDCCl Enable (DDCCl Etkin) mesajini gosterir. Bu mesajin Konumu OSD Setup (OSD Kurulum) ogesinde belirlenen pozisyon ayarindadir.

NEC
