Type de produit	Moniteur LCD
Marque	NEC
Modèle	MultiSync LCD22WV
Taille d'écran	22 pouces (diagonale)
Résolution native	1680 x 1050
Format d'image	16:10
Technologie	LCD TFT
Poids net (avec socle)	5,0 kg
Alimentation	100-240 V AC, 50/60 Hz
Connectivité	VGA (D-Sub 15 broches)
Support VESA	Oui, 100 x 100 mm (vis M4)
Inclinaison	Oui, réglable manuellement
Fonctions OSD	Luminosité, Contraste, Position, Horloge, Phase, Température de couleur (Warm, Cool, sRGB, Utilisateur), Réglage automatique, Langue
Mode sRGB	Oui
Verrouillage OSD	Oui
Réglage automatique	Oui (bouton AUTO)
Conformité	CE, EN 60950-1, EN55022, EN61000-3-2/3/4, EN55024
Contenu de l'emballage	Moniteur, cordon d'alimentation, câble vidéo, CD-ROM, manuel utilisateur, support de socle, support de câble
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Utilisation prévue	Bureau, usage professionnel

FOIRE AUX QUESTIONS - MultiSync LCD22WV NEC

Comment connecter le moniteur à mon ordinateur ?

Éteignez votre ordinateur. Branchez le câble vidéo (mini D-SUB 15 broches) sur la sortie VGA de votre carte graphique et serrez les vis. Connectez le cordon d'alimentation au moniteur et à une prise secteur. Allumez le moniteur puis l'ordinateur. Le réglage automatique s'effectue par défaut.

Comment régler la luminosité et le contraste ?

Utilisez les touches + / - sur la façade avant lorsque l'OSD est désactivé pour accéder rapidement à la luminosité (appui court) ou au contraste (appui long). Vous pouvez aussi naviguer dans le menu OSD via le bouton MENU.

Que faire si l'écran reste noir ?

Vérifiez que le cordon d'alimentation est bien branché et que le moniteur est allumé (bouton avant). Assurez-vous que le câble vidéo est correctement connecté à l'ordinateur. Testez avec une autre source vidéo si possible. Si le problème persiste, consultez la section de résolution des problèmes sur le CD-ROM.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec pour enlever la poussière. Pour les taches, humidifiez légèrement le chiffon avec de l'eau (pas de nettoyants abrasifs). N'appuyez pas trop fort pour éviter d'endommager la surface LCD.

Comment ajuster l'inclinaison du moniteur ?

Tenez les deux côtés de l'écran et inclinez-le manuellement vers l'avant ou l'arrière jusqu'à l'angle souhaité. Ne forcez pas au-delà de la butée mécanique.

Comment utiliser le verrouillage OSD ?

Pour verrouiller l'OSD, éteignez le moniteur, maintenez le bouton MENU enfoncé, puis rallumez le moniteur. Répétez la même opération pour déverrouiller.

Comment réinitialiser les paramètres par défaut ?

Dans le menu OSD, naviguez jusqu'à l'option Réinitialiser et sélectionnez Oui. Cela efface les réglages précédents et rétablit la configuration d'usine.

Mon moniteur affiche des lignes verticales ou horizontales, que faire ?

Utilisez la fonction Auto Config (bouton AUTO) pour ajuster automatiquement la phase et l'horloge. Si le problème persiste, accédez au menu OSD > Configuration de l'image > Horloge / Mise au point pour régler manuellement.

Puis-je fixer le moniteur sur un bras articulé ?

Oui, le moniteur est compatible VESA 100x100 mm. Retirez le socle en dévissant les 3 vis au dos, puis fixez un support de montage VESA (vis M4 fournies). Utilisez uniquement un bras homologué garantissant la stabilité pour le poids de 5 kg.

Où trouver le manuel d'utilisation complet ?

Le manuel est fourni sur le CD-ROM inclus ainsi qu'au format papier. Vous pouvez également télécharger la notice au format PDF depuis le site notice-facile.com ou le site NEC.

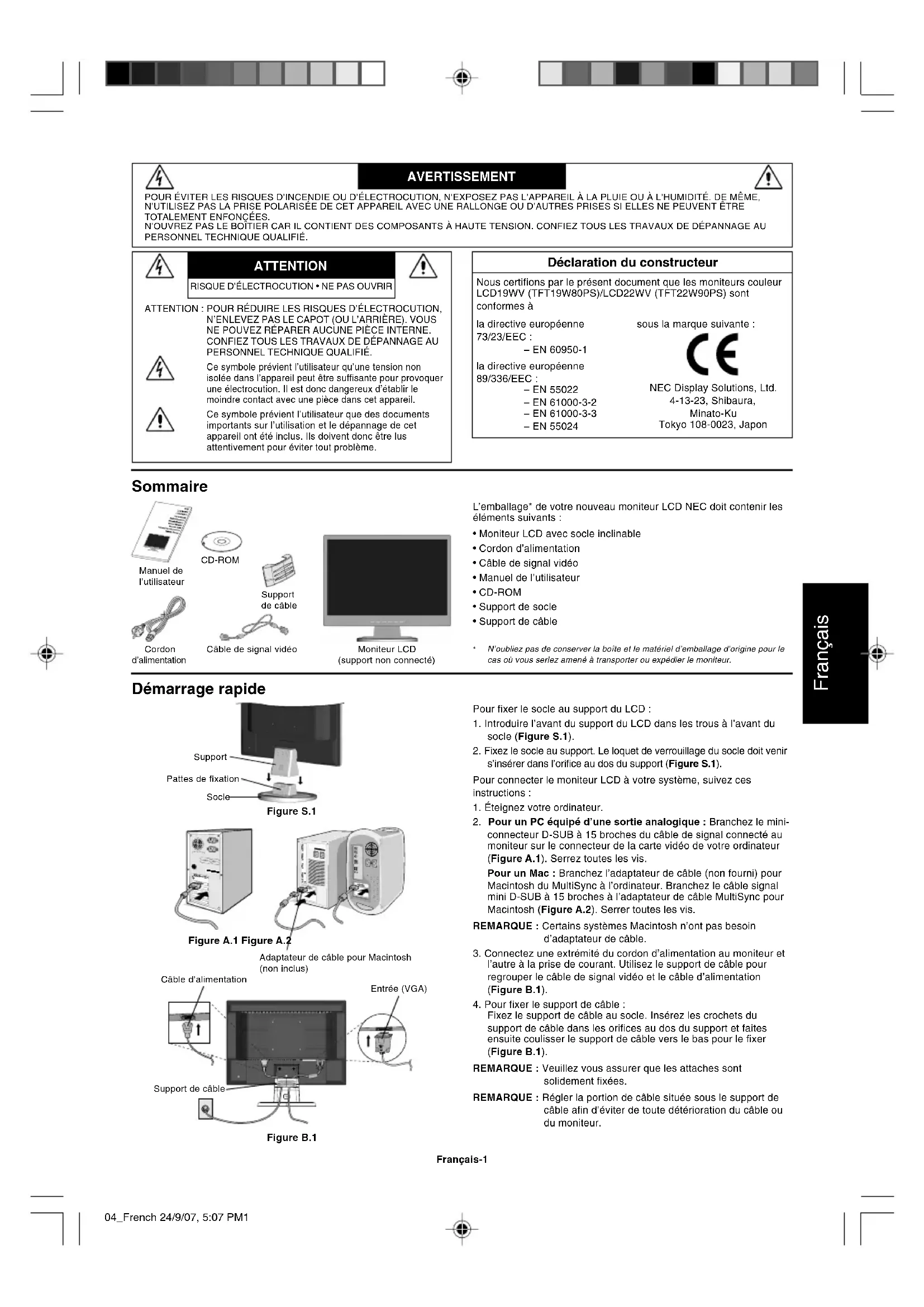

MODE D'EMPLOI MultiSync LCD22WV NEC

Ce symbole prévient l'utilisateur qu'une tension non isolée dans l'appareil peut être suffisante pour provoquer une électrocution. Il est donc dangereux d'établir le moindre contact avec une pièce dans cet appareil.

Ce symbole prévient l'utilisateur que des documents importants sur l'utilisation et le dépannage de cet appareil ont été inclus. Ils doivent donc être lus attentivement pour éviter tout problème.

Déclaration du constructeur

Nous certifions par le présent document que les moniteurs couleur LCD19WV (TFT19W80PS)/LCD22WV (TFT22W90PS) sont conformes à

la directive européenne 73/23/EEC :

EN 60950-1

la directive européenne 89/336/EEC:

-EN55022 -EN61000-3-2 -EN61000-3-3 -EN55024

sous la marque suivante :

Manuel de l'utilisateur

Cordon d'alimentation

CD-ROM

Cable de signal vidéo

Moniteur LCD (support non connecté)

L'emballage* de votre nouveau moniteur LCD NEC doit contenir les éléments suivants :

• Moniteur LCD avec socle inclinable Cordon d'alimentation Cable de signal vidéo
• Manuel de l'utilisateur CD-ROM
• Support de socle
• Support de câble N'oubliez pas de conserver la boîte et le matériel d'emballage d'origine pour le cas où vous seriez amené à transporter ou expédier le moniteur.

Démarrage rapide

Figure S.1

Adaptateur de câble pour Macintosh (non inclus)

Cable d'alimentation Figure B.1

Pour fixer le socle au support du LCD :

1. Introduire l'avant du support du LCD dans les trous à l'avant du socle (Figure S.1).
2. Fixez le socle au support. Le loquet de verrouillage du socle doit venir s'insérer dans l'orifice au dos du support (Figure S.1).

Pour connecter le moniteur LCD à votre système, suivez ces instructions :

1. Eteignez votre ordinateur.
2. Pour un PC équipé d'une sortie analogue : Branchez le mini connecteur D-SUB à 15 broches du câble de signal connecté au moniteur sur le connecteur de la carte vidéo de votre ordinateur (Figure A.1). Serrez toutes les vis. Pour un Mac : Branchez l'adaptateur de câble (non fourni) pour Macintosh du MultiSync à l'ordinateur. Branchez le câble signal mini D-SUB à 15 broches à l'adaptateur de câble MultiSync pour Macintosh (Figure A.2). Serrez toutes les vis.

REMARQUE: Certains systèmes Macintosh n'ont pas besoin d'adaptateur de cable.

1. Connectez une extrémité du cordon d'alimentation au moniteur et l'autre à la prise de courant. Utilisez le support de cable pour regrouper le cable de signal vidéo et le cable d'alimentation (Figure B.1).
2. Pour fixer le support de cable : Fixez le support de cable au socle. Insérez les crochets du support de cable dans les orifices au dos du support et faites ensuite glisser le support de cable vers le bas pour le fixer (Figure B.1).

REMARQUE: Veuillez vous assurer que les attaches sont solidement fixées.

REMARQUE: Régler la portion de câble située sous le support de câble afin d'éviter toute dépréciation du câble ou du moniteur.

Figure C.1

Figure R.1

Figure R.2

4-VIS (M4) (Profondeur MAXI.:8.5mm)

Poids de l'assemblage du LCD: 4,2 kg (MAXI.) - (LCD19WV) 5,0 kg (MAXI.) - (LCD22WV)

REMARQUE: Veuillez vous reporter à la section Attention de ce manuel pour le choix d'un cordon d'alimentation adapté.

1. Allumer le moniteur avec le bouton d'alimentation situé à l'avant (Figure C.1) ainsi que l'ordinateur.
2. Le réglage automatique sans intervention applique automatiquement au monieur, pour la plupart des résolutions, les paramètres optimaux en fonction de la configuration initiale. Pour des réglages supplémentaires, utilisez les commandes OSD suivantes :
3. Configuration de l'image
4. Position de l'image Reportez-vous à la section Commandes de ce manuel de l'utilisateur pour une description complète de ces commandes OSD.

REMARQUE: Si vous rencontrez des problèmes, veillez-vous reporter à la section Résolution des problèmes (CD-ROM).

Inclinaison

Tenez les deux côtés de l'écran du moniteur et ajustez manuellement l'inclinaison souhaitée (Figure TS.1).

Dépose pour montage du support du moniteur

Pour préparer le moniteur en vue d'un autre montage :

1. Déconnectez tous les câbles.
2. Placez le moniteur face vers le bas sur une surface non abrasive (Figure R.1).
3. Retirez les 3 vis fixant le moniteur à son support et enlevez le support comme indiqué (Figure R.1). Le moniteur est maintenant prêt pour un montage différent.
4. Connectez le cordon d'alimentation CA à l'arête du moniteur (Figure R.2).
5. Inversez cette procédure pour fixer à nouveau le support.

REMARQUE: Utilisez uniquement une méthode de montage alternative compatible VESA.

REMARQUE: Manipulez avec soin, en retenant le support du moniteur.

Pour retirer les ocles

REMARQUE: Veuillez toujours replacer le socle lors du transport du LCD.

1. Placez le moniteur face vers le bas sur une surface non abrasive (Figure R.1).
2. A l'aide de vos pouces, appuyez le bas des fixations vers le haut pour les déverrouiller.
3. Détachez le socle du support.

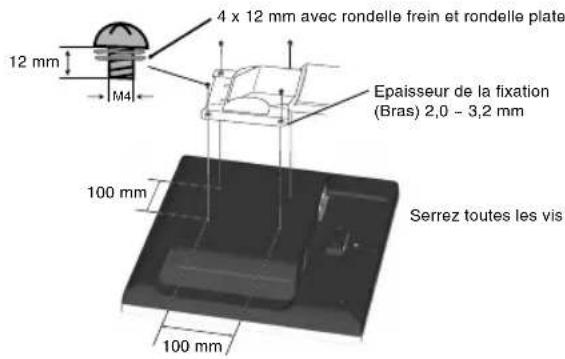

Raccordement d'un bras flexible

Ce moniteur LCD est conçu pour être utilisé avec un bras flexible.

Veuillez utiliser les vis fournies (4) comme indiqué dans l'image lors de l'installation. Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur.

Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS).

Commandes

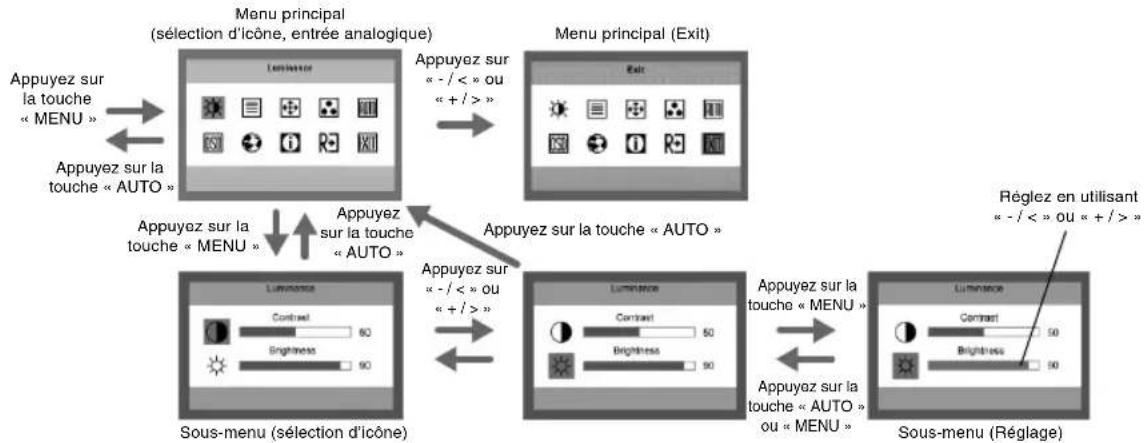

Les boutons de commande OSD (On-screen Display - Affichage à l'écran) sur la face avant du moniteur fonctionnent comme suit :

1. Fonctionnement basique des touches

Bouton	RESET (LCD22WV uniquement)	AUTO	- / < + / >		MENU
OSD désactifé Récultat d'agence à l'initialiser Oui/Non »	Fonction de réglage automatique active (appuyez pendant 2 secondes minimum)	Raccourci vers la fenêtre Luminance (Luminosite).	fenêtre Luminance (Contraste).	OSD affché.
OSD activé (Etape de selection de l'icone)	Message affché « Réinitialiser Oui/Non »	Touche Exit active Le curseur se déplace vers la gauche.	Le curseur se déplace vers la droite.	Aller à l'étape de réglage.
OSD activé (Etape de réglage)	Message affché « Réinitialiser Oui/Non »	Touche Exit active	Réglage de diminution de la valeur ou le curseur de réglage se déplace vers la gauche.	Réglage de l'augmentation de la valeur ou le curseur de réglage se déplace vers la droite.	Aller à l'étape de sélection de l'icone.
OSD verrouillé	Message affché « Réinitialiser Oui/Non »	Fonction de réglage automatique active (appuyez pendant 2 secondes minimum)	Raccourci vers la fenêtre Luminance (Luminosite).	Raccourci vers la fenêtre Luminance (Contraste).	Message affché « OSD verrouillé »

2. Fonction de verrouillage OSD

Pour verrouiller l'OSD, maintenez le bouton OSD enfoncé jusqu'au moment où le moniteur est éteint, puis appuyez sur le bouton d'alimentation pour rallumer le moniteur. Pour déverrouiller l'OSD, maintenez le bouton OSD enfoncé jusqu'au moment où le moniteur est éteint, puis appuyez sur le bouton d'alimentation pour rallumer le moniteur.

Luminance

Contraste Contraste dans registre numérique.

Luminosité Réglage lampe rétro éclairante.

Configuration de l'image

Mise au point Regle la Phase d'ajustement de l'image pour réduire le niveau de bruit horizontal.

Horloge Regle l'Horloge d'image pour réduire le niveau de bruit vertical.

Position de l'image

Position Horizontale Règle la Position horizontale de l'image.

Position Verticale Règle la Position verticale de l'image.

Température de couleur

Warm Rappelle la température de couleur Warm de EEPROM. Cool Rappelle la température de couleur Cool de EEPROM. sRGB Rappelle la température de couleur sRGB de EEPROM.

R Utilisateur/Rouge Quantité de Rouge dans le registre numérique.

G Utilisateur/Vert Quantité de Vert dans le registre numérique.

B Utilisateur/Bleu Quantité de Bleu dans le registre numérique.

Oui Ajuste automatiquement la position H/V, mise au point et horloge d'image.

Non N'exécute pas Auto Config, retourne au menu principal.

Configuration OSD Position Horizontale

Régalez la position horizontale de l'OSD.

Position Verticale

Règle position verticale de l'OSD.

Délai OSD

Règle le délai OSD.

Langue

Langue

Régler la langue de l'OSD.

0 Informations

Informations

Affiche la résolution, la fréquence H/V, le nombre de série et le port d'entrée pour le temps d'entrée actuel.

Reinitialiser

Oui

Efface chaque état ancien de la configuration automatique.

Non

N'exécutez pas l'initialisation, retournez au menu principal.

Exit

Quitte OSD.
