KULLANIM KILAVUZU S2_JS504DC Vonroc

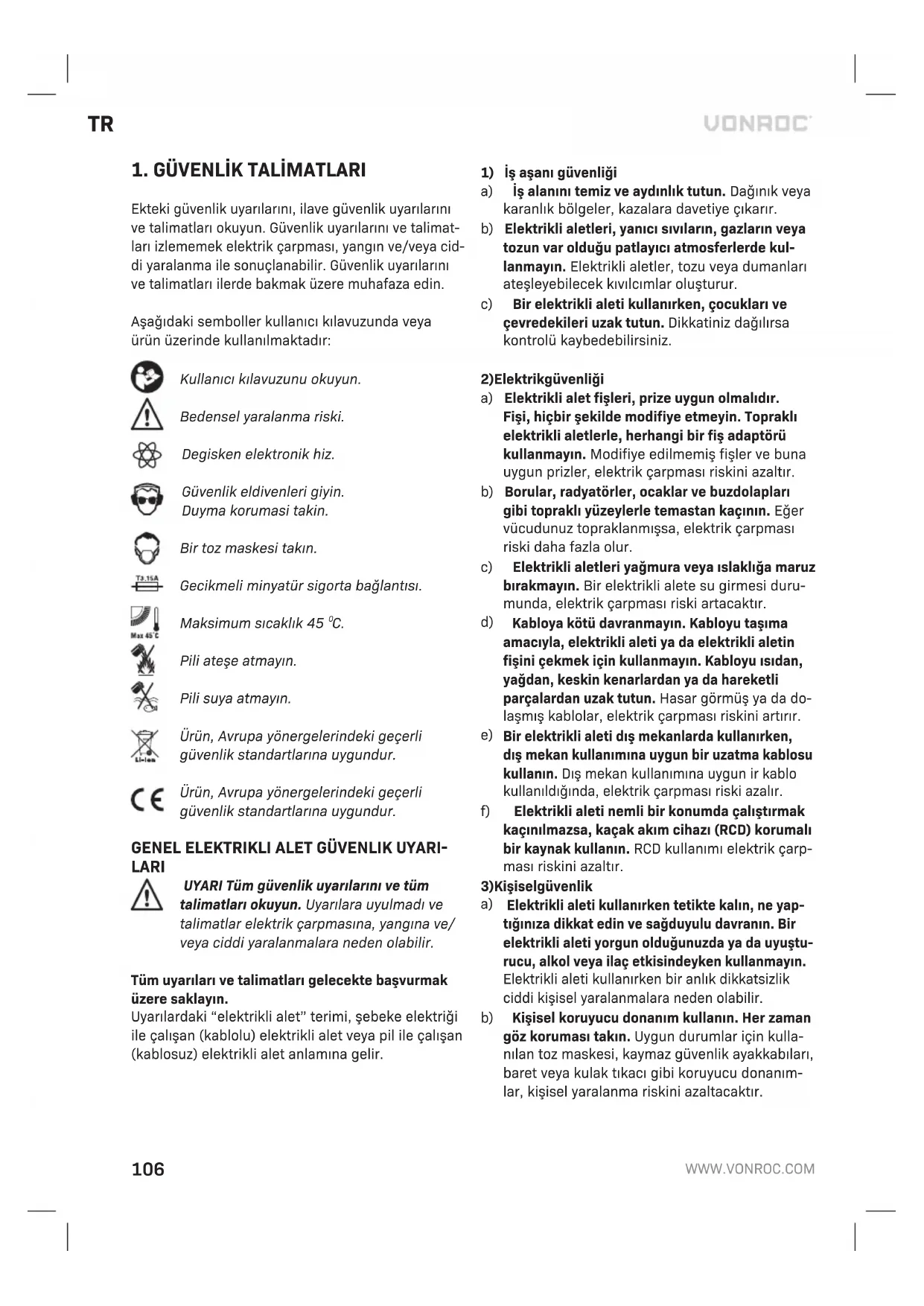

1. GÜVENLIK TALİMATLARI

Ektekigi guvenlik uyarilarini, ilave guvenlik uyarilarin ve talimatlari okuyun. Guvenlik uyarilarin ve talimatlari izlememek elektrik carpmasi, yangin ve/veya ciddi yaralanma ile sonuclanabilir. Guvenlik uyarilarin ve talimatlari ilerde bakmak uzere muhafaza edin.

Aşaqidaki semboller kullanı kilavuzunda veya urün üzerinde kullanilmaktadir:

Kullanici kilavuzunu okuyun.

Bedensel yaralanma riski.

Degisken elektronik hiz.

Güvenlik eldivenleri giyin.

Duymakorumasitakin.

Bir toz maskesi takin.

Gecikmeli minyatür sigorta baglantisı.

Maksimum sicaklik 45^

Pili ateşatmayin.

Pili suya atmayin.

Urun, Avrupa yonergelerindekiGPCERI gvenlik standartlarina uygundur.

GENEL ELEKTRIKLI ALET GÜVENLIK UYARI-LARI

UYARI Tum guvenlik uyarilarini ve tum talimatlari okuyun. Uyarilara uyulmadi ve talimatlar elektrik carpmasina, yangina ve/ veya ciddi yaralanmalara neden olabilir.

Tüm uyarilari ve talimatlari gelecekte basvurmak uzere saklayin.

Uyarilardaki "elektrikli alet" terimi, sebeke elektrigi ile calisan (kablolu) elektrikli alet veya pil ile calisan (kablosuz) elektrikli alet anlamina gelir.

1) is a sānī güvenliqi
a) is alanini temiz ve aydinlik tutun. Daginik veyakaranlik bolgeler, kazalara davetiye cikarir.
b) Elektrikli aleleri, yanici sivilarin, gazlarin veya tozun var oldugu patlayici atmosferlerde kul-lanmayin. Elektrikli alelter, tozu veya dumanlari atesleyebilecek kivilcimlar olusturur.
c) Bir elektrikl aleti kullanirken, cocuklar ve cevredekileri uzak tutun. Dikkatiniz dagiirsa kontrolü kaybedebilirsiniz.

2)Elektrikgüvenligi

a) Elektrikli alel fisleri, prise uygun olmaldir. Fisi, hicbir sekilde modifiye etmeyin. Toprakl elektrikli alelerle, herhangi bir fis adaptoru kullanmayin.Modifiye edilmemis fisler ve buna uygun prisler, elektrik carpması riskini azaltir.
b) Borular, radyatorler, ocaklar ve buzdalaplari gibi toprakti yüzeylerle temastan kaçınin. Eger vucudunuz topraklanmıssa, elektrik carpması riskı daha fazla olur.
c) Elektrikli alelteri yagmura veya Islakliga maruz birakmayin. Bir elektrikli alete su girmesi durumunda, elektrik carpmasi riski artacaktir.
d) Kabloya kotu davranmayin. Kabloyu taşima amaciyla, elektrikli aleti ya da elektrikli aletin fişini seksmek ilek kullanmayin. Kabloyu isidan, yagdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar gormüş ya da do-lasmis kabollar, elektrik carpmasi riskini artirir.
e) Bir elektrikli aleti diş mekanlarda kullanirken, diş mekan kullanimina uygun bir uzatma kablosu kullanin. Diş mekan kullanimina uygun ir kablo kullanildüznde, elektrik carpmasi riski azalir.
f) Elektrikli aleti nemli bir konumda calistirmak kaçınilmazsa, seksak akim cihazi (RCD) korumalbir kaynak kullanin. RCD kullanimi elektrik carpması riskini azaltir.

3)Kisiselgüvenlik

a) Elektrikli aleti kullanirken tetitke kalin, ne yap-. tiginiza dikkat edin ve saqduyulu davranin. Bir elektrikli aleti yorgun oldugunuzda ya da uyusturucu, alkol veya ilac etkisindeyken kullanmayin. Elektrikli aleti kullanirken bir anlik dikkatsizlik ciddi kisesel yaralanmalara neden olabilir.
b) Kisisel koruyucu donanim kullanin. Her zaman goz koruması takın. Uygun durumlar icin kulla-nilan toz maskesi, kaymaz güvenlik ayakkabilar, baret veya kulak ticaci gibi koruyucu donanim-lar, kislel yaralanma riskini azaltacaktir.

c) Kasitsiz calismayi onleyin. Bir elektrik kaynaginci ve/veya pil takimini baglamadan, aleti kalirmadan ya da tasimadan once elektrikli aletin anahtarinin kapali durumda oldugundan emin olun. Elektrikli aleleri parmaginiz anahtar uzerindeyken tasimak veya anahtari aqik elektrikli aleleri harekete gezirmek kazalara davetiye cikarir.
d) Elektrikli aleti açık duruma getirmedenocrine her turlu ayar anahtarin cikarin. Elektrikli aletin donen bir parcasinda kalan bir anahtar, kisel yaralanmalarana neden olabilir.
e) Fazla uzanmayin. Ayaklarinizi sekslam basin ve her zaman dengeli olun. Böylece beklenmeyen durumlarda elektrikli aleti daha iyi kontrol edebilirsiniz.
f) Uygun kiyafetler giyin. Bol kiyafetler giymeyin, taklar takmayin. Saçınizl, kiyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kiyafetler, taklar veya uzun-SA, hareketli parçalara takilabilir.
g) Eger cihazlar toz giderme ve toplama tesislerinin böglantisi icin saglanmissa, bunlarin böglandigindan ve dizgün bir sekilde kullanildiğindan emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltulabilir.
h) Aletlerin sik kullanilmasindan edindojiniz bilgi birikiminin sizi asir rehavete surklemesine izin vermeyin ve ara gvenligi ilkerini goz ardietmeyin. Dikkatsiz bir hareket, bir saniyeden bile kisa surede ciddi yaralanmalara neden olabilir.

4) Elektrikli alet kullanimi ve bakimi

a) Elektrikli aleti zorlamayin. Uygulamaniz icinogrue elektrikli aleti kullanin. Doğru elektrikli alet, tasarim amacina uygun olarak isi daha iyapacaktir.
b) Eger anahtarlar açilip kapatilamiyorsa, elektrikli aleti kullanmayin. Anahtarla kumanda edilemeyen elektrikli aletler tehlikelidir ve tamir edilmelidir.
c) Herhangi bir ayar, aksesuar degisimi ya da depolama isleminden once elektrikli aletin fisini elektrik kaynagindan cikarin ve/veya pil takimini elektrikli aletten cikarin. Bu tur onleyici guvenlik onlemleri, elektrikli aletin kazara calisma riskini azaltir.
d) Boş durumdaki elektrikli aletleri;cocuklarin eri-semeyeçigi bir yerde muhafaza edin ve elektrikli aletin)nasil calistigini ya da bu talimatlari bilmeyen kisilerin elektrikli aleti kullanmasina izin vermeyin. Elektrikli aletler, egitimsiz kullanicilarin elinde tehlileli olur.

e) Elektrikli alelerin bakimini yapin. Hatali ayarlar veya hareketli parçalarin baglanması, parça kırilmaları ve elektrikli aletin calismasın etkileyebilecek diger durumlar icin kontrl erfolkeleştinir. Eiger herhangi bir hasar varsa, elektrikli alet kulanilmadan once tamir edilmelidir. Cogu kazaya bakimi iyapilmayan elektrikli aletler neden olur.
f) Kesme alelterini keskin ve temiz tutun. Bakimi iyi yapilan ve keskin kenarlara sahip kesme alelterinde donmalar daha az yaşanir ve kontrl edilmeleri daha kolay olur.
g) Elektrikli aleti, aksesuararini ve torna kalemlerini bu talimatlara uygun olarak kullanin, calisma kosullarini veGPCkelestirilecekolanisi dikkate alin. Elektrikli aletin kullanim amaci disinda kullanilmasi, tehlikeli durumlara sonuclaranibilir.
h) Tutamaklari ve tutma yerlerini kuru, temiz ve yagdan arindirilmis sekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin guvenli sekilde tasinmasina ve kontrl edilmesine izin vermez.

5) Pillai alet kullanimi ve bakimi

a) Yalnizca uretici tarafindan belirtilen sarj aletiyle sarj edin. Bir turde pil takimi icin uygun bir sarj cihazi, baska bir pil takimi ile kullanildiginda yangin riski olusturabilir.
b) Elektrikli alelteri yalnizca czel olarak belirlenmis pil takimlariyla kullanin. Baskapil takimlarin kullanimi yaralanma ve yangin riski olusturabilir.
c) Pil takimi kullanilmadiği zamanda, ataşlar, bozuk paralar, anahtarlar, civiler, vidalar veya digerkıçuk metal nesneler gibi bir uztan digerine bir böglanti yapabilecek diger metal nesnelerden uzak tutun. Pil uzclarini birbiririne kisa devre yaptirmak yaniklara veya yangina neden olabilir.
d) Bozulma durumlarinda pilden sivi seksibilir; temastan kaçınin. Kazara temasGPCeklesirse, suyla yikayin. Svi gozlerle temas ederse ayrica tibi yardim isteyin. Pilden Çikan svi tahrise veya yaniklara neden olabilir.
e) Hasarli veya uzerinde degisiklik yapilmis bir batarya veya aleti kullanmayin. Hasarli veya uzerinde degisiklik yapilmis bataryalar, yangin, patlama ya da yaralanma riskiyle sonuçlanan beklenmedik davranıslar sergileyebilir.
f) Batarya veya aleti ateş e vya asiri sicutlga maruz birakmayin. Ateş veya 130 °C üzeri sicutlklara maruz kalmasi patlamaya yol acabilir.

NOT Sicaklik birimi olarak kullanilan „130 °C“yerine „265 °F“ kullanilabilir.
g) Tum sarj talimatlarna uyun ve batarya veya aleti talimatlarda belirtilen sicaklik araliginin disindaki ortamlarda sarj etmeyin. Yanlis sekilde veya belirtilen araligin disindaki sicakliklarda sarj etmek bataryay zarar verebilir ve yangin riskini artirabilir.

6)Servis

a) Elektrikli aletinizin servis islemlerini, yalnizca ayni yedek parçaları kullananan vasifli bir tamircinin yapmasini saglayin. Bu, elektrikli aletin güvenliginin korunmasini saglayacaktır.
b) Hasarli bataryalara asla kendiniz bakim yapmaya calismayin. Bataryadaki bakim islemleri sadece uretici veya yetkili servisler tarafindan yapilmalidir.

DEKUPAJ TESTERELER IÇIN GÜVENLIK UYARILARI

• Bir islem sirasinda kesme aleti gizli kablolarla temas edebilecegi icin kosim aksesuarini yaltiml tutma yüzeylerinden tutun. Kesici aletin, "elektrik akimi" bulunan kablolarla temasi halinde "akim", elektrikli aletin illetken metal parçalari üzerinden operatore iletilerek elektrik carpmasina yol acabilar.
  Ellerinizi kesim alanindan uzak tutun. Uzerinde calistiginiz parcaya alto dan ulasmayi denemeyin. Testere biagile temas yaralanmalara neden olabilir.
• Makineyi anak calistirildiktan sonra is parcasina doğru ilerletin. Aksi halde, kesici alet is parcasinda sikistiginda geri tepme tehlikesi vardir.
• Kesim:yapilirken taban plakasin malzemeye saglambir sekilde oturmasina dikkat edin.

Sikismis bir testere biçàgi kiri bililir vya geri tepmye neden olabilir.

Kesim tamamlandiinda, makineyi kapatin ve ardindan testere bicaagini kosilen yerden ancak durdukstan sonra cekin. Bu sekilde geri tepmeyi onleyebilir ve makineyi guvenli bir sekilde yerlestirebilirsiniz.
Sadece hasar gormemi, mukemmel durumda olan testere biçaklari kullanin. Kırılmş vya korelmş testere biçaklari kırılabilir, kesimi olumsuz etkileye-bilir vya gerı tepmeye neden olabilir.
- Kapattiktan sonra yandan baski uygulayarak testere biçagini durdurmayin. Testere biçagizarar gorebilir, kirlabilir veya geri tepmeye neden olabilir.

• Calisma alaninda gizli tesusat hatti olup olmadigiini belirlemek icin uygun detektorler kullanin veya yardin icin yerel kamu hizmet sirketini arayin. Elektrik hatlari ile temas yangina ve elektrik carpmasina neden olabilir. BirDOGalgaz hattinin hasar gormesi patlamaya neden olabilir. Suhattini delmek maddi hasara neden olur.
• is parcasini sabitleyin. Kelepceleme aletleriyveya bir mengene ile sikistirilmis bir is parcasi,elle oldugundan daha guvenli tutulr.
• Makineyi yere koymadan once tamamen durmasini bekleyin. Alet ek parçasi sikisabilir ve elektrikli alet üzerinde kontrl kaybina yol acabilir.
• İs parçasını sabit bir platforma sikica tutturmak ve desteklemek ilen kelepçeler vyabara bir pratik yöntem kullanın. İs parçasını elle tutmak vya VLCudunza dayamak dengesiz durmasın i neden olur ve bu da kontrl kaybina yol acabilir.

BATARYA ICIN GUVENLIK UYARILARI

a) Bataryanin iqini acmayin. Kisa devre tehlikesi.
b) Bataryayi Isiya, surekli yogun gunes iigina, yangina, suya ve neme karsi koruyun. Patlama tehlikesi.
c) Bataryanin hasar gormesi ve yanlis kullanilmasi durumunda duman cikabilir. Bolgeyi havalandirin ve sikayet durumnda tibbi yardim aln. Duman solunum sistemi tahriss edebilir.
d) Bataryayi sadece Vonroc urununuzle baglantili olarak kullanin. Bu onlem tek basina bataryayi tehlikeli asiri yuklenmeye karsi korur.
e) Batarya, civi veya tornavida gibi sivri uclu nesnelerden veya disaridan uygulanan kuvvetten otturu zarar gorebilir. Dahili bir kisa devre olusabilir ve batarya yanabilir, duman cikabilir, patlayabilir veya asiri isinabilir.

SARJ ALETI I CIN GUVENLIK UYARILARI Kullanim amaci

Sarj aleti ile yalnizca CD801AA ve CD803AA tipi
Sarj edilebilir bataryaları sarj edin. Diger pil türleri
patlayarak fiziksel yaralanma ve hasara neden olabilir.

a) Cihaz, gozetim veya talimat verilmeditikleri takdirde kistl duzeyde fiziksel, duyusal veya zihinsel becerilere sahip孕期 veya deneyim ve bilgiden yoksun bulunan kisiler (cocuklar dahil) tarafindan kullanlamaz.
b) Çocuklar cihazla oynamamaları icin gozetim altinda tutulmalidir.
c) Sarj ediblebilir olmayan ozellakte pilleri sarj etmeyin!
d) Şarj sirasinda piller iyi havalandirmalı bir bölgeye yerleştilmeleridir!

2. MAKINE BILGISI

Kullanim amaci

Makine, taban plakasini is parcasi uzerinde sikica tutarken istenen herhangi bir buyuklukte ve sekilde ahsap, metal, lastik, seramik, kauçuk vb. kesmek icin tasarlanmistr. Her zaman uygun bir testere bicağı kullanlmalidir.

TEKNIK SPESIFIKASYONLAR

Bu kilavuz farkli takimlar/urun numaralari icin hazirlanmistir. Takiminizin.Doogr bulesenleri ve iceriigi icin asaigdaki ozellikler tablosundaki ilgili urun numarasina bakin.

Model No. Batarya dahildir	Şarç cihazlari dahildir
JS504DC	-
S_JS504DC	CD801AA
S2_JS504DC	2 x CD801AA
S3_JS504DC	CD803AA CD802AA
S4_JS504DC	CD801AA

Makine bilgisi
Şebeke voltaji	20V
Yüksüz devir 1000-2300/min
Testere vuruşu 17,5mm
Maks. testere kapasitesi ahçap 0°	65mm
Maks. testere kapasitesi çelik 0°	8mm
Ağırkık 1,40 kg
Ses bas中国特色 seviyesi LPA 86,0 dB(A), K=5dB(A)
Ses Şiddeti seviyesi LWA 97,0 dB(A), K=5dB(A)
Vibrasyon 'Sac levhanın testere' 6,537 m/s2K=1,5 m/s2
Vibrasyon 'Kontrplak:gördu'm'	7,317 m/s2K=1,5 m/s2

Model No.	CD801AA
Pil tipi	Lityum-lyon
Voltaji	20V=
Kapasitesi	2,0 Ah
Önerilen Şarj cihazı	CD802AA
Ağırkık	0,3 kg

Model No	CD802AA
Şar cihazientriesi	220-240V,50Hz 0,4A
Şar cihazientriesi	21V=2,5A
Şar suresi 2Ah batarya	60 dakika
Şar suresi 4Ah batarya	120 dakika
Önerilen bataryalar	CD801AA, CD803AA
Ağırlik	0,36 kg

Model No	CD803AA
Pil tipi	Lityum-lyon
Voltaji	20V=
Kapasitesi	4.0 Ah
Önerilen Şarı cihazi	CD802AA
Ağırkık	0.65 kg

Sadece aşaqidaki VONROC POWER 20V batarya platformuna ait bataryaları kullanin.insula batarya kullanmak, ciddi yaralanmalara neden olabilir veya alete zarar verebilir.

CD801AA 20V, 2Ah Lityum-lyon

1. Bu bataryalarir sarj etmek icin asaigidaki sarj aleti kullanilabilir.

CD802AA Hizli sarj aleti

VONROC POWER 20V batarya platformuna ait bataryalar, tum VONROC POWER 20V batarya platformaletleriyle karqliikl degistirilebilir.

Vibrasyon seviyesi

Bu talimat kilavuzunda belirtilen vibrasyon emisyon seviyesi EN 62841 icinde verilen bir standart teste uygun olarak olçulm,DB;bir aleti baska bir aletle karsilastirmak icin ve aleti adi gelecen uygulamalar icin kullanirken bir ilk maruz kalma degerlendirmesi olarak kullanilabilir.

• aleti farkli uygulamalar icin veya farkli ya da kotü bakilan aksesuarlarla kullanmak maruz kalma seviyesini buyuk olçude artirabilir.
• aletin kapali oldugu veya calisip daGPCktenisi yapmadigi zamanlar maruz kalma seviyesinibuyuk olcude azaltabilir.

Aletin ve aksesuarin bakimini yaparak, ellerinizi sicak tutarak ve calisma duzenlerinizi organize ederek vibrasyonun etkilerine karsi kendinizi koruyun.

ACIKLAMA

Metindeki numaralar sayfa 2-4'deki;cizimleri,isaret etmektedir.

Elektrikli alet uzerinde herhangi bir calisma yapmadan once, pili cikarin.

ilk kullanimdan once pil sarj edilmelidir.

Pilin makineye takilmasi (Sekil A, G)

Sarj aletine veya makineye baglamadan once pilin dis kisminin temiz ve kuru olmasini saglayin.

1. Pili (5) Sekil G'de gosterildigi gibi makinenin alt kismina takin.
2. Yerine oturana kadar pili daha ileriye itin.

Pilin makineden cikartilmasi (Sekil A, G)

1. Pil kilit aça ma Düğmesine (4) basin.
2. Pili Sekil G'de gosterildigi gibi makineden cikarin.

Batarya Şarj durumunun kontrol edilmesi (Şekil J)

• Batarya Şarj durumunu kontrl etmek icin, batarya üzerindeki Düğmeye (23) kisa sureli basin.
• Batarya, Şarj seviyesini belirten 3 İlsa sahiptir, ne kadar;cok,isik yanarsa,bataryada o kadar;cok Şarj kalmı demektir.
• Isiklar yanmiyorsa batarya bos demektir v hemen sarj edilmelidir.

Bataryanin sarj cihaziyla sarj edilmesi (Sekil J)

1. Bataryayi (5) makineden cikartin.
2. Bataryayi (5) bas aşaği konuma cevirin ve Şekil J'de gosterildigi gibi sarj cihazınin (25) üzerine kaydirin.
3. Yuvaya tamamen itilene kadar bataryayi itin.
4. Sarj cihazi fişini bir elektrik Çişına takin ve bir sure bekleyin. Sarj cihazi (26) üzerindeki LED östergeleeri yanacak ve sarj durumunu österecektir

Sarj cihazi, sarj surecinin durumunu gosten 2 LED goftergesine (26) sahiptir.

KirmizLED Durumu	Yeşil LED Durumu	Şarj Cihazi
Kapali Kapali	Güç yok
Kapali Açık		Bekleme modu: - Batarya yerleştilmemejis veya, - Batarya yerleştilmigkeit faktat şarj ilemi sona ermiş
Açık Kapali	Batarya-SAJA	devam ediyor

• 2Ah bataryayi tam olarak sarj etmek 60 dakika surebilir.
• 4Ah bataryayi tam olarak sarj etmek 120 dakika surebilir.

Batarya tamamen sarj olduktan sonra sarj cihazi fisi ini prisden cikarin ve bataryay sarj cihazindan cikarin.

Makine daha uzun bir sure kullanilmadiignda, bataryayi sarj edilmis durumda saklamak en iyisidir.

Testere biçaginin degistirilmesi (Sekil A, B)

Testere biçagini monte ederken koruyucu eldiven kullanin. Testere biçagina dokunulduğunda yaralanma tehlikesi.

Sadece kullanim talimatlaranda verilen karakteristik verilere karslik gelen testere bicakalini kullanin.

Testere bicaigin takilmasi

Biçak tutucusunda malzeme artiklari (tahta kymiiklari vya metal gibi) bulunmadigiindan emin olun.

1. Kelepçeleme kolunu (13) mumkün olduğuncasola cevirin ve bu konumda tutun.
2. Testere biçagini kovana (16) yerleşirin. Testere biçagınin saglam bir sekilde sabitlendiğinden ve dislerin asaşiya DONK olduğundan emin olun.
3. Kelepeleme kolunu birakin. Testere biçagınin yerine kilitlenip kilitlenmediğini kontrl edin.

Ilgili malzeme icin匐ru testere biçagini kullandiginizdan emin olun. Makine ile birlikte ahsap icin kalin disli bir testere biçag ve metal ve plastik icin ince disli bir testere biçag verilir.

Testere bicaigin cikartilmasi

1. Kelepeleme kolunu (13) mumkun oldugunca sola cevirin ve bu konumda tutun.
2. Testere biçagini kovandan (16)çikartin.
3. Kelepçeleme kolunu birakin.

Paralel kilavuzun takilmasi (Sekil C)

1. Kelebek civatalarini (14) gevsetin.
2. Paralel korkuluğu (19) taban plakasin (9) yerleştinir.
3. Parallel kilavuzdaki olcegi (19) ve taban plakasindaki (21) kesme isaretini kullanarak istenen kesme genisligini ayarlayin. Kesme isareti (21) testere bicagin konumunu gosterir.
4. Kelebek civatalarini (14) sikin.

4.çALISTIRMA

Makinenin acilmasi/kapatilmasi (Sekil A)

• Makineyi açmak icin, salteri ileriDOGru itin ve AÇma/Kapama Düğmesine (1) basin.
• Makineyi kapatmak icin Açma/Kapama duğme-sini (1) birakin.

Hizin ayarlanmasi (Sekil A)

Hizin ayarlanmasi icin hiz ayarlama tekeri kullanilir. Hiz ayarlama tekeri 6 farkli konuma ayarlanabilir. Ideal hiz testere bicaeginin profili ve dislerinin yan sira uzerinde calisilan malzemeye bagl olarak degisir.

Hizi kullanim sirasinda ayarlamayin.

Hiz ayarlama tekerini (20) gerekli konuma cevirin.

• Sert malzemeler icin ince dislere sahip bir testere biçàgǐ kullanīn ve daha Düşuk bir hiz seçın.
• Yumuşak malzemeler icin kalın dislere sahip bir testere böçkı kullanın ve daha)yüksek bir hiz seçın.

Egim acisinin ayarlanmasi (Sekil B, F)

1. Allen anahtarini (15) kullanarak civatay (18) gesetin.
2. Taban plakasin (9) istenen pozisyona (0^ - 45^) ayarlayin. Kesme aci (eigim) aci goftergesinde (7) okunabilitir.
3. Allen anahtarini (15) kullanarak civatayi (7) sikin.

Sarkac hareketinin ayarlanmasi (Sekil A)

Sarkac hareketi duğmesi testere biçagı dislerinin malzemeyi kavrama seklini ayarlamak icin kullanilir. Sarkac hareketi duğmesi 4 farkl konuma ayarlanabilir:

0-Sarkachareketi yok

1-Kucuk sarkac hareketi
2 - Orta sarkac hareketi
3-Buyuk sarkac hareketi

Gerekli sarkac eylemi, asaigidaki talimatlara uyulmasina ragmen, pratik testlerle belirlenebilir:

• Yumusak malzeme (ahsap, plastik vb.): Sarkac seviyesini II veya III konumuna getirin. Testere ile daha puruzsuz ve temiz bir kesimi icin, sarkac seviye O veya I kullanin.
  -ince malzemede, sarkac seviye O kullanin.
• Sert malzeme (celik vb.): sarkaci seviye 0 konumuna ayarlayin.
  Kivrimlar: sarkaci seviye 0 konumuna ayarlayin.

Daldirma kesimi (Sekil H)

Daldirma kesimi sadece ahşap, gozenekli beton, alçı levha ürünleri gibi yumusak materyallerle kullanilabilir. Bununla birlikte bu kesim icin belirli bir pratik gerekir ve sadece kisa testere buçaklarıyla mumkündür.

1. Testere tabanini is parcasi uzerine koyun ve aleti calistirin.
2. Ayakligin alt kenarinin sekilde gosterildigi gibi is parcasina yaslandigindan emin olun.
3. Testereyi dikey bir konuma hareket ettirerek is parcasini yavaça kesin ve kesim cigzgis boyunca kesme islemine devam edin.
4. is tamamlandiginda testereyi kapatin ve is parcasini kaldirin.

• Elektrikli supürge adaptorörünü (8) toz tahiye baglantisina takin.
• Bir elektrikli supürge hortumunu elektrikli supürge adaptorörüne (8) baglayin.

Not: elektrikli suppurge kullanirken toz üfme fonksiyonu devre disi birakilmalidir.

Toz üflemefonksiyonu (Sekil I)

Kesimhattindaki talaslar ve kalintilar toz ufleme fonksiyonu kullanilarak temizlenebilir.

• Toz üfleme fonksiyonunu etkinlestirmek icin toz üfleyici dugmesini (2) asaği hareket ettinir.
• Toz üfleme fonksiyonunu devre dişi birakmak icin, toz üfleyici duğmesini (2) yukari hareket ettirin.

ideal kullanim icin ipuclari

• Is parçasini kelepçë ile sabitleyin. Kucuk is parçaları icin bir sikma aleti kullanin.
• Testere bicağınin ilerleyeçgi yönü tanılamak icin bir Çişgi Çizin.
• Makineyi sapindansikica tutun.
• Kesim hizinci ayarlayin.
  Gonye aciinayarlayin.
• Sarkac konumunu ayarlayin.
• Makineyi açın.
• Makine tam hiza ulasana dek bekleyin.
• Testere sabucunu is parcasinin uzerine getirin.
• Makineyi, testere sabucunu is parcasina sikica bastirarak onceden cizilmis cizgi boyunca yavaasca hareket ettirin.
• Makine üzerinde;cok fazla basinç uygulamayin.
  isi makinenin yapmasina izin verin.
• Makineyi kapatin ve makineyi bir kenara koymadan.Once makinenin tamamen durmasini bekleyin.

5. BAKIM

Temizlik ve bakimdan once her zaman makineyi kapatin ve pil takimi makineden cikarin.

Makine kaplamalarini yumusak bir bezle, tercihen her kullanimdan sonra duzenli olarak temizleyin. Havalandirma deliklerinin toz ve kirden arinms oldugundan emin olun. Cok inatci kirleri sabun kopugyule islatilmis yumusak bir bezle cikarin. Benzin, alkol, amonyak vs. gibi czucu maddeleri kullanmayin. Bunlar gibi kimyasallar sentetik bilesenlere zarar verecektir.

CEVRE

Arizali ve/veya atilmis elektrikli vya elektronik ekipmanlarin uygun geri donusum konumlarinda toplanmasi gerekir.

Yalinizca AT ülkeleri icin

Elektrikli alelere evsel atik olarak atmayin. Atik Elektrikli ve Elektronik Donanim icin Avrupa ilkeleri 2012/19/EU'ya ve bunun yerel hukuk cergevesinde uygulamasina gore, artik kullanilamaz alan elektrikli alelter ayri olarak toplanmali ve cevre dostu bir yolla imha edilmelidir.

GARANTI

VONROC urunleri yuksek kalite standartlariogrultusunda gelistirilmistir ve ilk satin alimdan itibaren kanunen belirlenen sure boyunca materyal ve iscilik acisindan kusursuz olacagi garanti edilmektedir. Bu sure zarinda, kusurlu materyal ve/veya iscilikten dolayi urunde herhangi bir ariza meydana gelmesi durumunda,ogrudan VONROC iletism kurun.

Takip eden durumlar bu garanti kapsami disindadir:

• Yetkisiz servis merkezleri tarafindan yapilan veya yapilmaya teşebüş edilen onarim ve/veyadehyişiklikler.
  Normal aşınma ve eskime.
• Cihazınkı tu ve yanış kullanilması vya cihazı yanışbakim yapilması.
• Original olmayan yedek parçalarin kullanilmasi

Bu, sirket tarafindan açık ya da zimni verilmş tek garantiyi olusturur. Belirli bir amaç icin ticarete elverisilik ve uygünluğun zimni garantileri dahil dis görünusünün ötesine uzanan açık veya zimniDAQ hizbir garanti yoktur. VONROC herhangi bir arizi veya dolayl zarardan hiçbir halükarda sorumlu olmayacaktir. Bayilerin getireceşi gezümler uygunsuz birimlerin veya parçaların onarimi veya degistirilmese style siniri olacaktir.

Urün ve kullanı kılıvuzudehyigi tabidir. Spesifikasyonlarbara bir uyari olmaksındehyi tirilebilir.

VONROC

C
