NÁVOD K OBSLUZE S2_JS504DC Vonroc

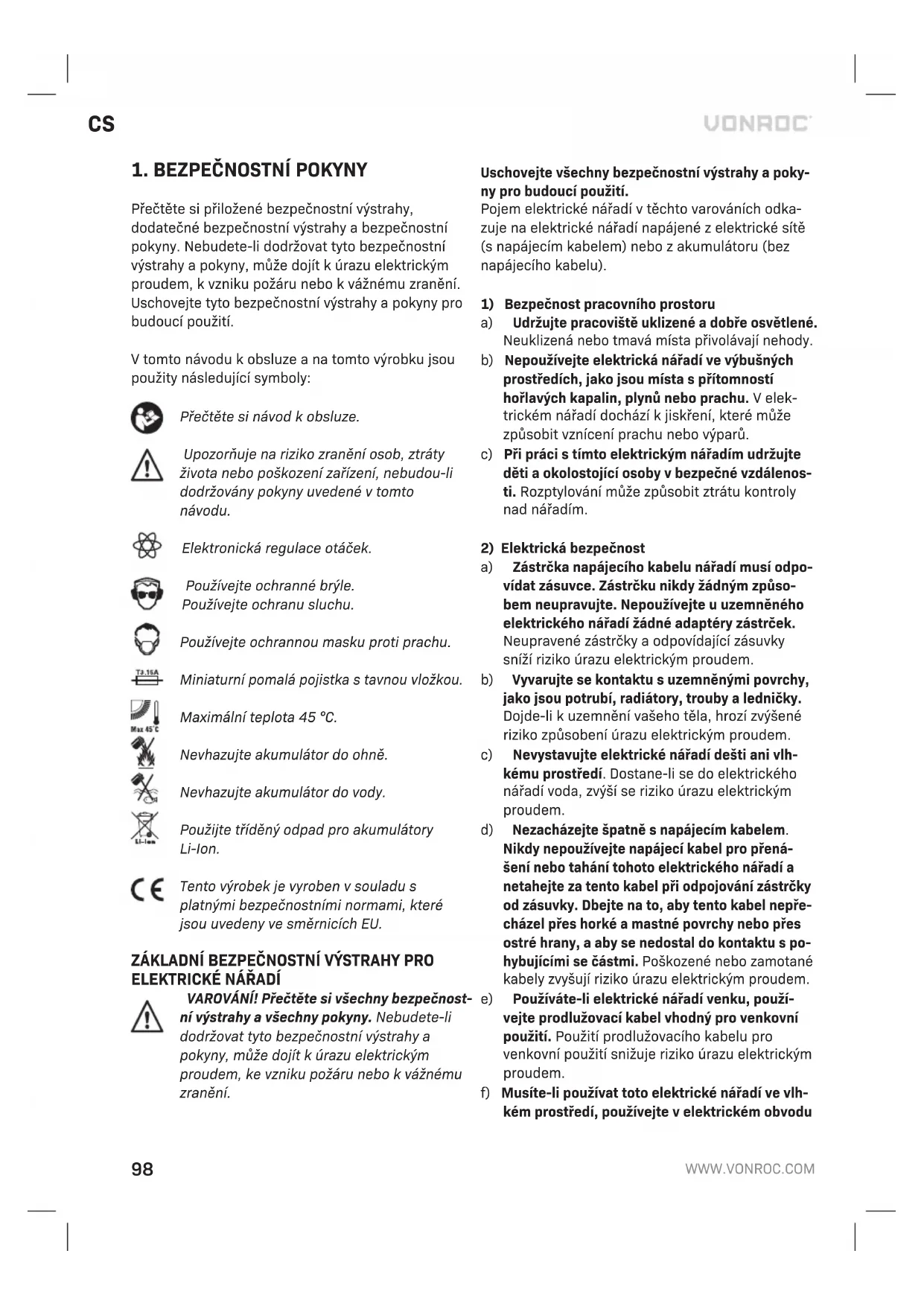

Prcte tse si prilozenene bezpecnostni vystrahy, dodatecné bezpecnostni vystrahy a bezpecnostni poukny. Nebudete-li dodržovat tyto bezpecnostni vystrahy a poukny, muze dojit k urazu elektrickym proudem, k vzniku pozaru nebo k vaznemu zraneni. Uschovejte tyto bezpecnostni vystrahy a poukny probudouci pouziti.

V toto návodu k obsluze a na toto vyrobku jsou pouzity nasledujíci symboly:

Přečte ste námov k obšluge.

Upozornuje na riziko zraneni osob, ztraty Zivota nebo poskozeni zarizeni, nebudou-li dodržovanyPokyny uvedené v toto navodu.

Elektronická regulace otáček.

Pouzivejte ochranné bryle.
Pouzivejte ochranu sluchu.

Používejte ochrannou masku proti prachu.

Miniaturí pomalá pojistka s tavnou vložkou.

Maximálni teplota 45 °C.

Nevhazujte akumulator do ohne.

Nevhazujte akumulátor do vody.

Použijte tridéný opad pro akumúlátry Li-Ion.

Tento vyrobek je vyroben v souladu s platnymi bezpečnostnímī normami, které jsou uvedeny ve směrnicich EU.

ZÁKLADNÍ BEZPECNOSTNÍ VYSTRAHY PRO ELEKTRICKÉ NÁRADI

VAROVANI! Prectete si vsechny bezpecnost niVystrahy a vsechny pouny. Nebudete-li dodržovat tyto bezpecnostni vystrahy a pouny, muze dojit k urazu elektrickym proudem, ke vzniku pozaru nebo k vaznemu zraneni.

Uschovejte vsechny bezpečnostní výstráhy a poukyny pro budouci použití.

Pojem elektrické náradí v těchto varováních odkazuje na elektrické náradí napajene z elektrické sítě (s napajecím kabelem) nebo z akumulátoru (bez napajecího kabelu).

1) Bezpečnost pracovniho prostoru
a) Udrzujte pracoviste uklizene a dobre osvětlené. Neuklizená nebo tmavá mista privolávají nebody.
b) Nepoužívejte elektrická nařadi ve vybusnych prostředích, jako jsou mista s pritomnosti hořlavych kapalin, plynu nebo prachu. V elektrickém nařadi徇á z k jiskrení, které muze zpúsobit vznicení prachu nebo vyparú.
c) Pri práci tímtó elektrickym náradim udržujte děti a okolostojíci osoby v bezpečné vzdálenosti. Rozptylování můze zpúsobit ztratu kontroly nad náradim.

2) Elektrická bezpečnost

a) Zástrčka napajecího kabelu náradí musí opodvidat zásuvce. Zástrčku nikdy zhádným zpùsobem neupravujte. Nepoužívejte u uzemného elektrického náradí zhádné adaptéry zástrček. Neupravéné zástrčky a opodvidají zásuvky sníží riziko urazu elektrickým proudem.
b) Vyvarujte se kontaktu su uzemněnými povrchy, jako jsou potrubi, radiatory, trouby a lednicky. Dojde-li k uzemnévi vaseho tela, hrozi zvyšené riziko zpúsobeni urazu elektrickým proudem.
c) Nevystavujte elektrické náradí desti ani vhlkému prostředi. Dostane-li se do elektrického náradí voda, zvyší se riziko urazu elektrickým proudem.
d) Nezacházejte špatné s napajecim kabelem. Nikdy nepoužívejte napajeci kabel pro prěnášeni nebo tahání tohoto elektrického náradi a netahejte za tento kabel pri odpojovani zástrčky od zásuvky. Dbeje na to, aby tento kabel neprecházel prěs horké a mastné povrchy nebo prěs osterreich hrany, a aby se nedostal do kontaktu s pohybujicimi se cástmi. Poškozené nebo zamotané kabel zvyšuju riziko urazu elektrickým proudem.

Používáte-li elektrické náradí venku, používejte prodlužovaci kabel vchodné pro venkovní použiti. Použití prodlužovacího kabel pro venkovní použiti snizuje riziko urazu elektrickým proudem.

f) Musite-li používat toto elektrické náradí ve vlh-kém prostředi, používejte v elektrickém obvodu

proudovychrnic(RCD).Pouziti proudoveho chraniice (RCD) snizuje riziko urazu elektrickym proudem.

3) Bezpečnost osob

a) Pri práci s tímtó elektrickým naRADim budte stále pozorní, sledujte, co provadite, a používejte zdravy Rozum. Nepoužívejte elektrické naRadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo lékú. Chvilková nepo-zornost pri práci s elektrickým naRADim muze zpúsobit velmi vázná zraněni.
b) Používejte osobní ochránné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzáva praccovné ochránná obuv, pevná prilba nebo chránice sluchu, které jsou používány v príslušných podminkách, zmensúji riziko zpúsoběn zraněné osob.
c) Zabraţne nahodnému spusteni naradi. Pred pripojenim elektrického naradi k napajecimu zdroji nebo préd vlozenim akumulátoru do naradi také préd zvednutim naradi nebo préd jeho prénasenim se ujistete, zda je vypinač na naradi v poloze vypnuto. Prenaseni elektrického naradi s prstem na spinači nebo pripojeni elektrického naradi ke zdroji elektrické energia, je-li spinač v poloze zapnuto, zvyšuje pravlěpodobnost vzniku nehod.
d) Pred zapnutim elektrického nárádi vždy odstraţe vsechny kláče a serizovaci pripravky. Kláče nebo serizovaci pripravky ponechané na rotujíci cásti elektrického nárádi mahou zpúsobit zraněni osob.
e) Nepreceñujte své sily. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepsí kontrolu nad náradim v neocěkávanych situacích.
f) Vhodne se oblekejte. Nenoste volny odev ani sperky. Udrzujte vlasy, oblecenia rukavice v bezpecné vzdalenosti od vsech pohyblivych casti. Volny odev, sperky nebo dlouhe vlasy mohou byt zachyceny pohybujicimi se casti.
g) Jsou-li zafrizeniyvbavenadaptereim pro priopjeni odsavaciho systemu, ujistete se, zda je od-savacizzafrzenispravnepripojena zda spravneplni svoji funkci. Pouziti odsavani prachu muze snizit rizika spojenaspracd v prasnem prostredi.
h) Nedovolte, aby jistota ziskaná castym použí-váním náradi vedla ke sniženi vaši pozornosti a ignorovani zásad bezpečné prace s náradim. Chvilkova nepozornost muže behem zlomku sekundy zpúsobit vázné zraněni.

4) Použití elektrického náradá jeho údržba
a) Nepretezujte elektricke naudi. Pouzivejte pro povadénou praci spravne elektricke naudi. Spravné elektrické naudi provede praci lépe a bezpečnéji, je-li pouzito pro prace, pro které je urceno.
b) Nepoužívejte elektrické náradí, nepracujé-li správně jeho spoustéci spinač. Elektrické náradí, které nelze ovladat pomoci spoustéciho spinače, je velmi nebezpečné a musi byt opraveno.
c) Pred provadēnīm jakéhokoliv seǐzení, pred vyménou príslušenstvī nebo prěd uloženīm odpojte napajeci kabel nárádi od napajecího zdroje nebo z nárádi vyjměte akumulator. Tato preventivné bezpečnostní opatřeni snizuji riziko nahodného spustěné elektrického nárádi.
d) Ulozte nepoužívané elektrické náradí mimo dosah detí a nedovolte osobám, ktere nejsou obeznámeny s tímto náradím nebo s těmitoPokyny, aby toto elektrické náradí používaly. Elektrické náradí je v rukách neproškolenych osob nebezpečné.
e) Provádejte udrzbu elektrického nárádi. Zkontrolujte nevyrovnánebo váznutí pohyblivych cásti, poskozeni soucásti a jiné stavy, které by mohly mit vliv na správnou funkci nárádi. Je-li elektrické nárádi poskozeno, zajistěte jeho opravu díve, než ho použijete. Mnohé nebody bývaji zpúsobeny nedostatečnou udrzbou elektrického nárádi.
f) Udrzujte rezné nastroje ostre a ciste. U spravne udržovanych reznych nastrojus ostrymi reznymi brity je mensi pravldepodobnost jejich zablokovani alepe ses nimi pracuje.
g) Použiveje tlektrické náradi, príslušenstvi, pracovni nastroje atd. v souladu s temito pokyny a berte v uvahu pracovni podminky a praci, ktera má byt provedena. Použiti elektrického náradi pro prace, pro které není určeno, můze věst k nebezpečnám situacim.
h) Dbeje na to, aby byly rukojeti a uchopné povrchy suché, ciste a zbavené olejù a maziv. Kluzké rukojeti a uchopné plochy neumožnují bezpečnou manipulaci a ovládání náradi v neocěkávanych situacích.

5) Použitá udržba akumulátorového náradi

a) K nabijeni používejte vyhradné nabiječku predepsanou vyrobcem. Nabiječka vchodná pro jeder typ akumulátoru muže zpúsobit požár prí vložení jiného, nevhodného typu.
b) Používejte elektrické náradí pouze s predepsa-nymi akumulátory. Použitj jin'ych typu akumulá-toru mûze zpùsobit požár nebo zranění.

c) Kdyz akumulator nepouzivate, ulozte ho mimo dosah kovovych predmetu, jako jsou kancelarské sponky, mince, klice, hrebíky, sroubky nebo jiné malé kovove predmety, ktere by mohly zkratovat jeho kontakty. Zkratovani kontaktu akumulatoru muze zpúsobit popaleny nebo požár.
d) Za nevhodnych podminek muze z akumulatoruunikat kapalina. Vyvarujte se kontaktu s toutokapalinou.Dojde-li k nahodnemu kontaktus toutokapalinou,zasazené misto omytevodou. Dostane-li se kapalina do oci, ihned si je vyplachnetevodou a vyhledje tlekarskou pomoc.Unikajici kapalina z akumulatoru muze zpusobitpodrazdene pokozy nebo popaleniny.
e) Nepoužívejte poskozený nebo upravený akumástor Či náradí. Poškozené nebo upravěné akumá-tory se mohou chovat nepředvidatelné, což může zpúsobit požár, vybuch nebo nebezpečí zraněni.
f) Nevystavujte akumulator a nárádi ohni ani nadměrnám teplotám. Vystavení účinkům ohné nebo teplot nad 130 °C může zpúsobit vybuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F".
g) Dodržujte vsechny Pokyny pro nabijeni a nenabijejte akumulátor ani náradi mimo teplotn rozsah predepsány v těchto pouknech. Ne správné nabijeni nebo nabijeni pri teplote mimo predepsány rozsah muze poskodit akumulátor a zvyšit nebezpečí vzniku požáru.

6) Servis

a) Svebre opravu svheo elektrickeho naudi pouze osobes prislusnou kvalifikaci, ktera bude pouzivat vyhradne originni nahradni dily. Tim zajistite bezpecny provoz tohoto elektrickeho naudi.
b) Nikdy neopravujte poskozené akumulatorové moduly. Opravy akumulatoru smí provadět vyhradné vyrobce nebo technik autorizovaného servisu.

BEZPECNOSTNI VYSTRAHY PRO PRIMOCARE PILY

• Pri provaděni prací, během kterych se můze pracovní príslušenství dostat do kontaktu se skrytou elektröinstallaci, držte toto elektrické nářadi za izolované plochy určné pro ochop. Pracovní príslušenství, které se dostane do kontaktu s „živým“ elektrickým vodicem, můze zpúsobit, ze nechràněné kovové cásti nářadi budou také „žive“, což by mohlo věst k urazu obsluhy elektrickým proudem.

• Udržujte ruce v bezpečné vzdálenosti od mista rezu. Nesahejte pod obrobek. Kontakt s pilovym listem muže zpúsobit zraněni.

• Prikladejte toto nárádi k obrobku pouze tehy, když je zapnute. Nedodržíte-li tento pokyn, bude hrozit riziko zpětného rázu, když se pilovy list pri spustěné nárádi zablokuje v obrobku.
• Pri rezání věnujte pozornost tomu, aby se deska základny bezpečné opírala o material. Zablokovaný pilový list se muže zlomit nebo muže zpùsokit zpětný raz.
• Po dokončeni šežu vypněte náradí a, jakmile se pilový list zcela zastaví, vytáhněte jej z šežu. Timto zpúsobem muzete zabránit zpetnému razu a muzete bezpečné odložit náradí.
• Používejte pouze neposkozené pilové listy, které jsou v perfektním stavu. Ohnute nebo tupé pilové listy se mohou zlomit, budou negativné ovlivnovat kvalitu rezu nebo budou zpúsobovat zpetné rázy.
• Nezastavujte pilovy list po vypnuti náradi vyvi-jenim bočniho tlaku na tento pilovy list. Pilovy list můze byt poskozen, zlomen nebo můze zpúsobit zpětný raz.
• Použijte vchodné detektory pro detekci skrytych inżenýrskych siti v pracovnim prostoru nebo poźádejte o pomoc Rozvodnou společnost. Kontakt s elektrickým vedením muže zpúsobit požár a uraz elektrickým proudem. Poškození plynového potrubí muže zpúsobit vybuch. Narušeni vodovodniho potrubí muže mit za následek poškození majetku.
  Zajistete obrobek. Obrobek upevneny v upina-cim zairzeni nebo ve svraku je zajisten lepe nez pri drzeni rukou.
• Pred odlozenim náradí vždy počejejte, dokud nedojde k jeho uplnému zastavení. Pilový list se můze zablokovat, což můze věst k ztrátě kontroly nad tímtó elektrickýn náradím.
• Použijte svorky nebo jiný praktický zpúsob, jak podepřit obrobek a zajistit ho na stabilí podložce. Když držíté obrobek rukou nebo opřeny o tělo, zustáva nestabilína můžete nad nim ztratit kontrolu.

BEZPECNOSTNI VAROVÁNÍ PRO AKUMULÁTORY

a) Akumulátor nerozebírejte. Nebezpečí zkratu.
b) Chrahte akumulator pred teplem, napr. prd nepretrzitym intenzivnim slunecnim svetlem, ohnem, vodou a vlhkosti. Nebezpeci vybuchu.

c) V pripadé poskozeni a nesprávného použiti akumulátoru se mohou uvolnovat výpary. V pripadé potízi vyvětrejte mistrnost a vyhledjeite lékarskou pomoc. Výpary mohou dráždit dychaciustroji.
d) Používejte tento akumulátor výhradné s vyrob-kem značky Vonroc. Toto opatřeni samo o sobě chrani akumulátor prěd nebezpečnám pretižením.
e) Akumulátor muze byt poskozen ostrymi predměty, jako napřiklad hrebíky nebo šroubováky, nebo vnejí silou. Muze dojt k vinitrímu zkratu a vzniceni, vzniku koure, vybuchu nebo prehráti akumulátoru.

BEZPECNOSTNI VAROVANI PRO NABIJECKU

Zamyslené pouziti

Tauto nabiječkou nabijejte výhradné akumulátorové moduly typu CD801AA a CD803AA. Ostatné typy akumulátorů mohou prasknout a způsobit zraněné a poskození.

a) Tento vyrobek neni urcen k pouziti osobami (vctne deti) se snizenymi fyzickymi, smyslovymi nebo dusevnimi schopnostmi, nebo snedostatkem zkuosenosti a znalosti,Pokud jim nebyl stanoven dohled nebo pokud jim nebyly poskytnuty potrebné instrukce.
b) Détimiusi byt pod dozorem,aby si s timto zarizenim nehraly.
c) Nenabijejte baterie, které nejsou k nabijeni urceny!
d) Bēhem nabijeni musi byt akumúláry umistěny na dobre větráném misté!

2. INFORMACE O ZARIZENI

Zamyslené pouziti

Toto nárdí je určeno pro šežání d'reva, kovú, plastú, keramíky, pryze atd., na jakýkoli požadovaný Rozmér a tvar v připadě, kdy je deska základny opřena pevně o obrobek. Vždy musí bít použit vchodné pilový list.

TECHNICKE UDAJE

Tato uživatelská priručka platí pro rúzná cisla zboží / rúzné sady. V niže uvedené tabulce specifikaci si můžete overit správný obsah vaší sady podle odpovidajího cisla.

Číso modelu	Akumulátorv dodávce	Nabíječkyv dodávce
JS504DC	-	-
S_JS504DC	CD801AA	CD802AA
S2_JS504DC	2x CD801AA	CD802AA
S3_JS504DC	CD803AA CD802AA
S4_JS504DC	CD801AA	CD802AA

Informace o nářadí
Jmenovité napětí	20 V
Otáčky naprázdno 1000-2300/min
Zdvih pilového listu 17,5 mm
Maximální kapacita šezu do dřeva 0°	65 mm
Maximální kapacita šezu do oceli 0°	8 mm
Hmotnost 1,40 kg
Akustický tlak LPA	86,0 dB(A), K = 5 dB(A)
Akustický výkon LWA	97,0 dB(A), K = 5 dB(A)
Vibrace prišeržání plechů	6,537 m/s2K = 1,5 m/s2
Vibrace prišeržání prekližky	7,317 m/s2K = 1,5 m/s2

Čísló modelu CD801AA
Typ akumulátoru Lithium-lon
Napěti 20 V	---
Kapacita 2,0 Ah
Doporčená nabíječka CD802AA
Hmotnost	0,3 kg

Číso modelu CD802AA
Vstup nabíječky	220-240 V, 50 Hz, 0,4 A
Vystup nabíječky	21V---2,5 A
Doba nabijeni 2Ah akumulátoru	60 minut
Doba nabijeni 4Ah akumulátoru	120 minut
Doporčené akumulátory	CD801AA, CD803AA
Hmotnost	0,36 kg
Číso modelu CD803AA
Typ akumulátoru Lithium-Ion
Napětí 20 V	---
Kapacita 4,0 Ah
Doporčená nabíječka CD802AA
Hmotnost 0,65 kg

Používejte pouze následujíci akumúlátry z platformy VONROC VPOWER 20 V. Použítí jakýchkoliv jiních akumulátorů můze zpúsobit vázné zraněni nebo poskození náradi.

CD801AA 20V,2Ah,Li-Ion

CD803AA 20V,4Ah,Li-Ion

Pro nabijeni těchto akumulatorů se můze používat následujíci nabiječka.

CD802AA Rychlonabijecka

Akumulatory platformy VONROC VPOWER 20V se mohou použivat ve všech akumulatorovych náradich na platformě VONROC VPOWER 20V.

Urovn vibraci

Deklarovaná uroven vibraci uvedená v tomto navodu byla měřena v souladu se standardní zkušební metodou predepsanou normou EN 62841. Tato uroven vibraci muže být použita pro srovnáji jegnotlivych nařadi mezi sebou a také pri predbězném posouzení púsobících vibraci pri použivání nařadi pri uveden'ych aplikacích.

• Použitó tohoto nárádi pro jiné aplikace nebos odlišnám nebo špatné udržovaným príslušenstvím múze značné zvyšit púsobeni vibraci.
  Doba, kdy je nárádi vypnuto nebo kdy je v chodu, ale aktuálne nevykonáva zádnou prácí, múze púsobeni vibraci značné zmirnit.

Chrahte se prêd pusobenim vibraci provadénim radné udrzby tohoto nárdí i jeho prišluşenstvi, udžujte ruce v teple a povadejte práci správným zpúsobem.

POPIS

Císlavánsledujicim textu odkazuji na obrázky na stranach 2-4.

1. Vypínač
2. Spinač funkce odfuku prachu

3. Hlaví rukojet

4. Tlačitko pro uvolnéni akumulátoru

5. Akumulátor
6. Spinač prédkmitu
7. Mérítko uhlú šikmého rezu
8. Adaptér pro odsávací zařizení
9. Základna
   10.Vodici kladka
10. Prídavná rukojet
    12.Kryt
    13.Zajistovací páčka
11. Kridlove srouby parallelniho voditka
12. Sestihranny klic
13. Sklícidlo
14. Pilovy list
15. Sroub základny
16. Paralelnívodítko
    20.Regulator otacek
    21.Značkařezu
17. Kryt základny
18. Tlacitko LED indicatoru akumulatoru
19. LED indicatory akumulátoru
    25.Nabijecka
20. LED indicatory nabíječky

3. SESTAVENI

Pred zahajenim jakekoliv prace na elektrickem naradi vyjmete z tohoto naradi akumulator.

Pred prvnim pouzitim musi byt akumulator nabit.

Vlozeni akumulatoru do stroje (obr. A, G)

Pred vlozenim do nabiječky nebo do náradí zkontrolujte, zda je povrch akumulátoru Čistý a suchý.

1. Zasunte akumulator (5) do základny náradi, jak ukazuje obrzek C.
2. Zatlačte akumulátor uplné dopředu, dokud nezaklapne na svě mistro.

1. Stisknéte tlačitko pro uvolnéni akumulátoru (4)
2. Vytáhněte akumulátor z náradí, jak ukazuje obrázek G.

Kontrola stavu nabiti akumulatoru (obr. J)

• Chcete-li zkontrolovat stav nabití akumulátoru, krátce stisknéte tlačitko (23) na akumulátoru.

• Akumulátor je vybaven 3 kontrolkami, které indikuji stav jeho nabiti: Čím vice kontrolek svítí, tím více je akumulátor nabit.

• Pokud tyto kontrolky nesvití, znamená to, ze je akumulátor vybitý a musité okamžitě provest jeho nabiti.

Nabijeni akumulatoru pomoci nabijecky (obr. J)

1. Vyjměte akumulátor (5) z náradí.
2. Obratte akumulátor (5) spodni stranou nahoru a zasunte ho do nabíječky (25), jak ukazuje obrázek J.
3. Zatlačte na akumulátor, dokud není zcela zasunut do slotu.
4. Připojtě zástrčku kabelu nabíječky k sǐtové zásuvce a chvili počkejte. LED indikátory na nabíječce (26) se Rozsvítí a zobráží aktuální stav nabíječky.

Tato nabiječka je vybavena 2 LED indikátory (26), které indikuji stav procesu nabijeni:

Stav Červené LED	Stav zelené LED	Stav nabiječky
Nesvítí Nesvítí	Žádné napajeni
Nesvítí Svítí		Pohotovostné režim: - Není vložen Žádný akumulátor nebo - Akumulátor je vložen, ale nabíjení skončilo
Svítí Nesvítí	Probíhma nabíjení akumulátoru

• Üplné nabití 2Ah akumulátoru mûze trvat až 60 minut.
• Üplné nabití 4Ah akumulátoru mûze trvat až 120 minut.

Jakmile bude akumulator zcela nabit, odpojte zastrcku kabelu nabijechecky odzasuvky a vyjmete akumulator z nabijechecky.

Nebude-li toto nárdí používánodelsi dobu, dohlédněte na to,aby akumulator byl préd uložéním nabit.

Vymena piloveho listu (obr. A, B)

Při manipulaci s pilovým listem používejte rukavice. Nebezpečí zraněni pri kontaktu s pilovým listem.

Používejte pouze pilové listy, které vyhovují specifikacím uvedeným v tomto navodu.

Nasazení piloveho listu

Ujistete se, zda v drzaku piloveho listu nejsou zdne necistoty (jako drevene nebo kovové piliny).

1. Otočte upinací páčku (13)Pokud možno co nejvice doleva a držte ji v teto poloze.
2. Vložte pilový list do držáku (16). Zkontrolujte, zda je pilový list v držáku bezpečné upevné a zda jeho zuby směrují dolů.
3. Pustte upinací páčku. Zkontrolujte, zda je zadníčast piloveho listu umistěna uprostřed vodici kladky (10).

Dohledněte na to, abyste pro daný material použili správný pilový list. S touto pilou je dodávan pilový list s hrubymi zuby na šezání dřeva a pilový list s jemnými zuby na šezání kovu.

Sejmuti piloveho listu

1. Otočte upinací páčku (13) co nejvice doleva a držte ji v teto poloze.
2. Vyjměte pilovy list z držáku (16).
3. Pustte upinaci pačku.

Upevnéni paralleliniho voditka (obr. C)

1. Povolte kridlove srouby (14).
2. Namontujte paralelni voditko (19) na základnu (9).
3. Pomoci meritka na paralelnim voditku (19) a znacky rezu na zakladne (21) nastavte pozadovanou sirku rezu. Tato znacka rezu (21) indikuje polohu piloveho listu.
4. Utahnete kridlovy sroub (14).

4. POUžITÍ

• Pro zapnuti stroje zatlačte spínač dopředu a stisknéte spínač zapnuto/vypnuto (1).
• Chcete-li nárdí vypnout, uvolněte spínač zapnuto/vypnuto (1).

Nastaveni otáček (obr. A)

K nastaveni otáček slouží otočné regulátor (20). Ideálné rychlost závisí na profilu a zubech piloveho listu a na zpracovávaném materiálu.

Nenastavujte otáčky během použití nářadi.

Nastavte otočné regulator (20) do požadované polohy.

• Pro tvrde materially pouzijte pilovy list s jemnymi zuby a zvolte nižsí rychlost.
• Pro měkké materiały použijte pilovy list s hrubymi zuby a zvolte vyší rychlost.

Nastaveni uhlu sikmeho rezu (obr. A, D)

1. Povolte šroub základny (18) pomoci šestihraného klice (15).
2. Nastavte základnu (9) do požadované polohy (0^ až 45^) . Uhel rezu (sikmého) můze byt odecitán na měřitku (7).
3. Utáhněte šroub (18) pomoci šestihranného klice (15).

Nastavení prédkmitu (obr. A)

Spinač prédkmitu (6) je používan pro nastavení zpúsobu, jakým se budou pohybovat zuby piloveho listu v rezaném materialú. Spinač prédkmitu můze byt nastaveno do 4 poloh:

0-Zádny prédkmit

1-Maly predkmit
2-Stredni prdekmit
3-Velký prédkmit

Požadovany predkmit mûze byt urcen pomoci praktického zkoušeni a pri dodržovani nasledujićích tokynú:

• Měkký material (dřevo, plasty atd.): nastavte prědkmit na polohu II nebo III. Pro jemnéjsí a cistějsí rezy používejte polohu O nebo I.
• Tenké materiaíly, používejte polohu prédkmitu 0.
• Tvrdé materiaíly (ocel atd.): nastavte prédkmit na polohu 0.
• Obloukové rezy: nastavte prédkmit na polohu 0.

1. Položte pilu na obrobek a zapněte ji.
2. Ujistěte se, zda se spodní hrana základny opírá o povrch obrobku, jak ukazuje obrázek G.
3. Pomalu rezejte sikmo do obrobku, nastavujte pilu do svisle polohy a potomPokraucije vrezani podel cary rezu.
4. Jakmile bude prace dokcncena, vypnete pilu a zvednete ji z obrobku.

Odsavani prachu (obr. E)

Zasunte adaptor pro odsavaci zarizeni (8) do pripojky pro odsavani prachu.
- Pripojte hadici odsavaciro zairizeni k adaptere pro odsavaci zairizeni (8).

Poznámka: Pri použití vysavače musi být funkce odfuku prachu deaktivována.

Funkce odfuku prachu (obr.1)

Je-li použita funkce odfuku prachu, Čára rezu nebudePokryta pilinami a jinymi nečistotami.

• Chcete-li funkci odfuku prachu aktivovat, presun-te spinač funkce odfuku prachu (2) směrem dolu.
• Chcete-li funkci odfuku prachu deaktivovat, presunte spinač funkce odfuku prachu (2) smerem nahoru.

Optimáni použiti

• Upněte si obrobek. Pro malé obrobky používejte upinací zařizení.
• Nakreslete si cáru, ktera bude urcovat smér, jakym bude veden pilovy list.
• Drzte náradí pevně za rukojet.
  Nastavte rychlost rezani.
• Nastavte uhelPokosového rezu.
  Zapnete nara
• Počkejte, dokud náradí nedosáhne maximálních otáček.
• Položte základnu pily na obrobek.
• Pomalu vedte nárdí podél nakreslené Čáry a pevně pritlačujte základnu pily na obrobek.
• Nevyvjejte na toto náradi prilis velký tlak. Nechje táradi pracovat jeho vlastním tempem.
• Pred odlozenim nárdí vypněte a počejte, dokud nedojde kúplnému zastavení jeho pracovniho príslušenství.

5. UDRZBA

Prid ciistenim a provadernim udrzby vzdy stroj vypnete a vyjmte z nej akumulator.

Pravidelné Čistěte kryt zařizení jemnám hadríkem, ideánlné po každém použitú. Ujistěte se, ze nejsou větraci olvory zaneseny prachem ani jinými necistotami. Odolnéjsí necistoty odstraťe pomoci jemného hadríku navlhceneho v mydlovie pěné. Nepoužívejte Žadné rozpoustědla, jak je benzín, lih, Čpavek atd. Takové chemické látky mohou způsobit poskození dílú z umělé hmoty.

OCHRANA ZIVOTNIHO PROSTREDI

Poskozená a likvidová elektrická nebo elektronická zařizení musí byt odevzdána ve sbernych dvorech, které jsou určeny pro tento učel.

Na toto vyrobku a v toto navodu mohou byt provadeny zmeny. Specifikace mohou byt zmene ny bez dalshiho upozorneni.

Pouze pro zeme EU

Nevyhashujte elektrická nařadi do bězného domáciho odpadu. Podle evropské směrnice 2012/19/EC týkají se likvidace elektrickych a elektronickych zařizení a její implementace do vnitrostátného práva, musí byt nepouživaná elektrická nařadi shromazdována odděleně a jejich likvidace musí byt provedena tak, aby nedoslo k ohroženiŽivotného prostředí.

ZÁRUKA

Vyrobky VONROC jsou vyvijeny v souladu s pozadavky norem na nejvyssi kvalitu a je zaruceno, ze po dobu platne zaruky, ktera zachina bezet dnem puvodniho nakupu, nebudou na techto vyrob-cich zdne vady materialu, ani vady zpusobene spatnym dilenskym zpracovanim. Dojde-li behem tohoto obdobi k zavadev dusledku vady materialu nebo dilenskeho zpracovani,kontaktujte primo firmu VONROC.

Z tétó záruky jsou yvloučeny následujíci priptyd:

• Opravy nebo upravy tohoto zafrizeni byly provedeny nebo byly provedenyPokusy o jejich provedenivneautorizovan'ych servisech;
• Bežné opotřebovány;
• Toto zařizení bylo nesprávně použito, nevhodné použito nebo nebyla provaděna jeho správná udržba;
• Byly použity neoriginalí náhradní díly.

Vyše uvedené predstavuje jeginou záruku poskytovanou společností, at uz vyslovnu nebo prédpokládanou. Neexistují Žáné dalsí záruky, vyslovné ani prédpokládané, které presahuji ramec zde uvedeného, včetné prédpokládanych záruk prodejnosti a vchodnosti pro urciću Śčel. VONRC v Žádném pripadě neodpovídá za jakékoliv náhodné ani nasledné škody. Opravné prostředky prodejcú se omezují výhradné na opravu nebo vymenu nevyhovujích jegnotek nebo dlú.
