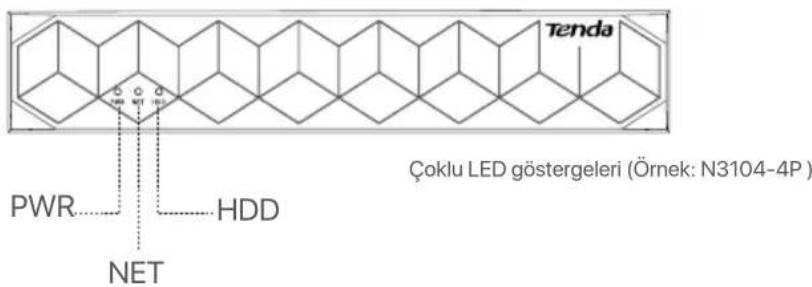

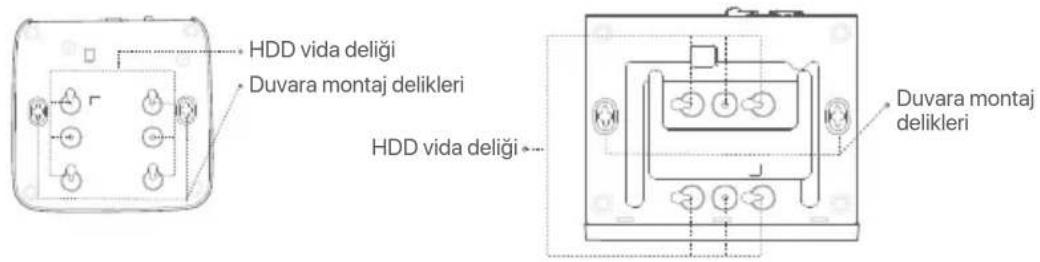

- μ μ , μ ONVIF, ONVIF μ μ μ admin . μ , μ μ Tenda.- 241 - Türkçe Paket içeriği Dış görünüş NVR x 1Güç adaptörü x 1Fare x 1Kurulum paketi x 1 (Vida: diş çapı: 3,5 mm, uzunluk: 5 mm; kafa çapı: 6,5 mm)Hızlı kurulum kılavuzu x 1 LED Göstergesi Bu NVR serisi, plastik kabuklu NVR'yi ve metal kabuklu NVR'yi içerir.POWER LED Göstergesi Single LED indicator (Example: N3L-8H)Çoklu LED göstergeleri (Örnek: N3104-4P ) PWR NET HDD LED Göstergesi Tanım POWER Sabit mavi: Başlatılıyor. Sabit yeşil: NVR kaydı. Yanıp sönen yeşil: NVR düzgün çalışıyor ancak kayıt yapmıyor. Sürekli kırmızı: NVR arızalı (LAN bağlantı noktası bağlantısı kesildi, veya HDD arızalı). LED göstergesi Tanım PWR NET HDD Sürekli açık: Güç açık. Kapalı: Yanlış şekilde açıldı. Sürekli açık: LAN bağlantı noktası bağlı. Kapalı: LAN bağlantı noktası bağlantısı kesildi. Sürekli açık: HDD düzgün çalışıyor. Yanıp sönüyor: HDD arızalı (örneğin, HDD biçimlendirilmemiş.) Kapalı: HDD algılanmadı.- 242 - Alt panel HDD vida deliği Duvara montaj delikleri Duvara montaj delikleri HDD vida deliği İpuçlarıDuvara montaj delikleri: Cihazı duvara sabitlemek için kullanılır.Duvara montaj malzemeleri kendi kendine hazırlanır. Plastik vida ve ankrajların tavsiye edilen özellikleri:Vida: diş çapı: 3 mm, uzunluk: 14 mm; kafa çapı: 5.2 mmPlastik ankraj: iç çap: 6,0 mm; uzunluk: 26,4 mm Plastik kabuk NVR (Örnek: N3L-8H) Metal kabuk NVR (Örnek: N3104-4P) Arka panel Güç girişi Topraklama terminali HDMI bağlantı noktası 10/100 Mbps LAN bağlantı noktası VGA bağlantı noktası PoE NVR (Örnek: N3104-4P) USB2.0 bağlantı noktaları

POWER LANHDMI VGA USB1 USB2

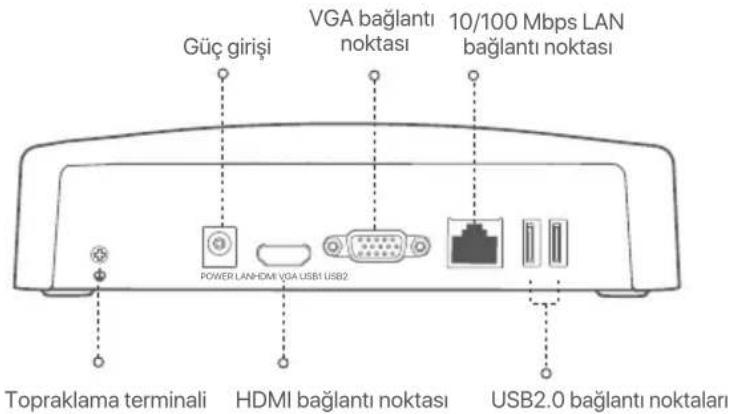

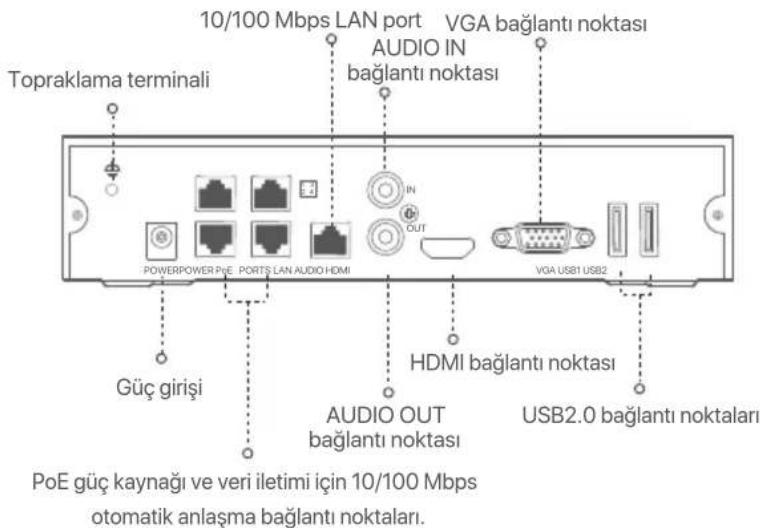

Güç girişi AUDIO OUT bağlantı noktası USB2.0 bağlantı noktaları HDMI bağlantı noktası PoE güç kaynağı ve veri iletimi için 10/100 Mbps otomatik anlaşma bağlantı noktaları. Topraklama terminali 10/100 Mbps LAN port AUDIO IN bağlantı noktası VGA bağlantı noktası POWERPOWER PoE PORTS LAN AUDIO HDMI OUT

Sıradan NVR (Örnek: N3L-8H)- 243 - Topraklama terminali.Statik elektrik veya yıldırımın NVR'ye zarar vermesini önlemek için, NVR'nin topraklama terminalini bir topraklama kablosuyla binanın topraklama terminaline veya topraklama terminaline bağlayın.Güç girişi.NVR'ı çalıştırmak için verilen güç adaptörünü kullanın.IEEE 802.3af/at PoE güç kaynağını destekleyen hızlı Ethernet bağlantı noktası. Kameralara bağlanmak için kullanılır.POWER PoE PORTS LAN AUDIO AUDIO OUT HDMI VGA USB Hızlı Ethernet LAN bağlantı noktası.Yönlendirici ve anahtar gibi cihazlara bağlanmak için kullanılır.Ses girişi bağlantı noktası.Manyetikler gibi ses giriş cihazlarına bağlanmak için kullanılır.Ses çıkış bağlantı noktası.Aktif hoparlörler gibi ses çıkış cihazlarına bağlanmak için kullanılır.HDMI bağlantı noktası.Ses ve video çıkışı için bir HDMI kablosu kullanarak monitörünüzü veya TV'nizi bu bağlantı noktasına bağlayın.VGA bağlantı noktası.Video çıkışı için bir VGA kablosu kullanarak monitörünüzü bu bağlantı noktasına bağlayın.USB 2.0 bağlantı noktası.Fare ve USB depolama aygıtı gibi aygıtlara bağlanmak için kullanılır. Tanım Bağlantı noktası İpuçları - Önerilen Ethernet kablosu: CAT 5 veya daha iyisi. - Güç kaynağı mesafesi:

• Normal Mod (varsayılan): 100 m'ye kadar

• Uzun Menzilli Mod: 250 m'ye kadar İpuçları HDD’nin montajı ve değişimi sırasında lütfen NVR’ın gücünü kesin, aksi takdirde HDD tespit edilemeyebilir ve hatta zarar görebilir. I HDD’nin kurulumu NVR'lerin görünümü modellere göre değişebilir. Aşağıdaki bilgiler sadece referans içindir. Lütfen satın aldığınız modele uygun olan HDD kurun. Bu ürün herhangi bir HDD içermemektedir. Gözlemlemeye özel HDD kullanmanız önerilir. Tornavidaya ihtiyacınız olabilir. Lütfen kendiniz hazırlayın.

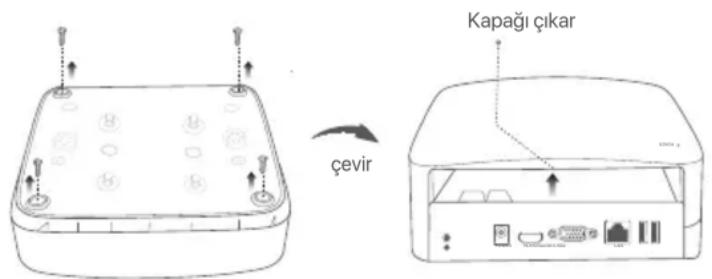

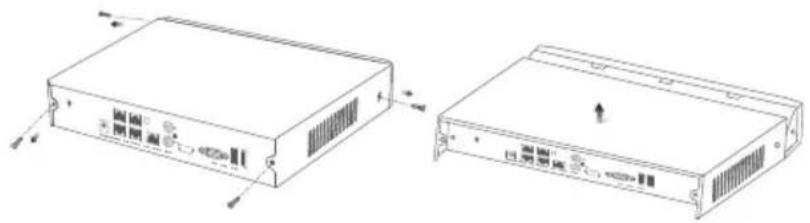

Alttaki vidaları sökün ve NVR’ın koruyucu kapağını çıkarın. Vidaları daha sonra tekrar kullanmak üzere saklayın. Kapağı çıkarçevirPOWERPOWER LAN

NVR montaj paketinden 2 vida çıkarın ve onları SATA konektörüne en yakın iki vida deliğine vidalayın. Vida başı ve HDD arasında sonraki montaj için yaklaşık 2 mm boşluk bırakın.

HDD’nin SATA konektörünü NVR ana kartının SATA yuvasıyla hizalayın, daha sonra HDD’yi iyice oturacak şekilde yerleştirin.

NVR montaj paketinin içerisinden kalan vidaları da çıkarın ve onları HDD’yi tamamen yerleştirmek için onları HDD vida deliklerine vidalayın.

Kapağı daha önce çıkarılan vidalarla takın. SATA konektörü HDD HDD HDD HDD HDD Plastik kabuk NVR (Örnek: N3L-8H) Metal kabuk NVR (Örnek: N3104-4P) 108&3108&3 1P&10354 -"/ "6%*0 )%.*

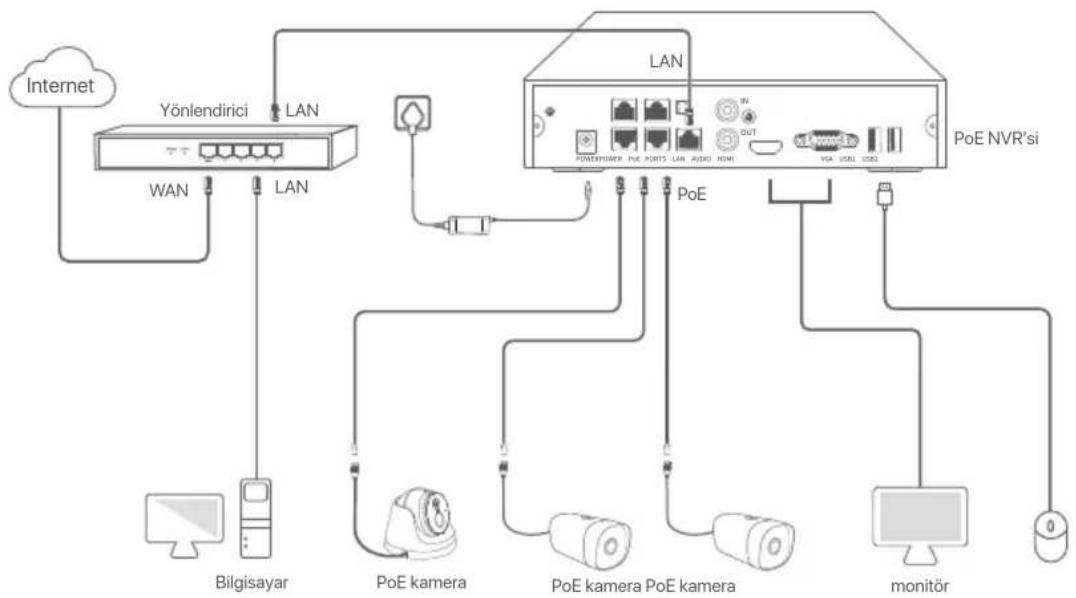

PoE kamera PoE kamera PoE kamera Bilgisayar Yönlendirici LAN LAN PoE NVR'si WAN LAN Internet monitör PoE- 246 - III Temel yapılandırma Hızlı kurulum

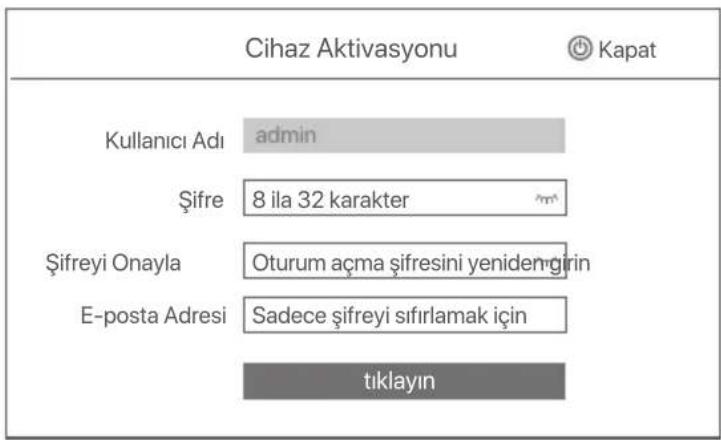

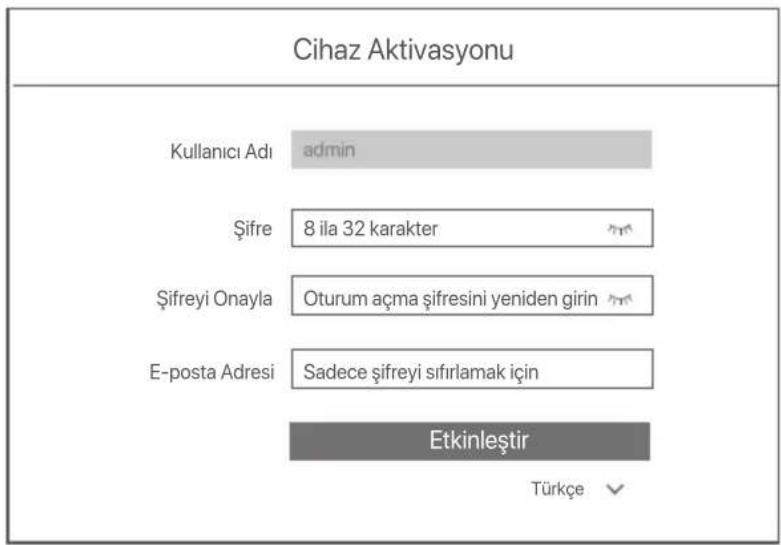

Fare ve monitörü NVR’a bağladıktan sonra hızlı kuruluma geçebilirsiniz. NVR’nin web kullanıcı arabirimi farklı modellere bağlı olarak değişebilir. Asıl UI web yürürlüktedir. NVR’nin N3L-8H’si burada örnek olarak alınmıştır. Giriş Parolasını ayarlayın, E-posta Adresinizi girin ve Etkinleştir butonuna tıklayın. NVR’ye monitörü ve fareyi bağladıktan sonra, NVR’nin web kullanıcı arabirimi kısmından belirtilen ayarları gerçekleştirin (tam ekran arabiminden çıkma): Sağ üst köşedeki ( ) butonuna tıklayın, Kapat( )’a basın ve Tamam’a tıklayın. Ekranda Cihaz kapandı. Lütfen gücü kesin mesajı belirdiğinde, NVR'ın güç adaptörünü fişten çekiniz. Başlatma Yerel yönetim NVR’ı başlatmak için verilen güç adaptörünü NVR’ın güç portuna bağlayın ve güç adaptörünü prize takın. NVR’a güç vermek için birlikte verilen güç kablosunu kullanın. Anormal Güç kaynağı NVR’nin düzgün çalışmasını engeller, veya NVR’nin zarar görmesine bile sebep olabilir. Kapatma Not İpuçları Kapatmaya zorlamak için güç kaynağını direkt olarak kesmeyin, aksi takdirde HDD zarar görebilir, videolar kaybolabilir ve belki de NVR zarar görebilir. Cihaz Aktivasyonu 8 ila 32 karakterOturum açma şifresini yeniden girinSadece şifreyi sıfırlamak içinKullanıcı AdıŞifreŞifreyi OnaylaE-posta Adresi tıklayın admin KapatModeli Çöz Ağ BulutBir Kilit Açma Modeli ÇizYeniden çizKilit Açma Modeli Kullanmayın

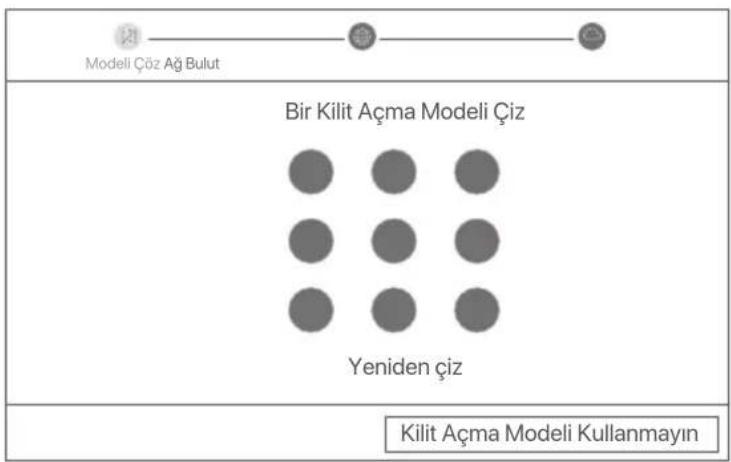

Web kullanıcı arabiriminin kilidini açmak için bir desen kullanmak istiyorsanız, lütfen bir kilit açma deseni çizin. Aksi takdirde, Kilit Açma Modeli Kullanmayın basın ve aşama ➌’e geçin.- 247 - BağlandıBağlantı Durumu LAN kameralarını otomatik ekle IP Adresi Alt Ağ Maskesi Varsayılan Ağ Geçidi Modeli Çöz Ağ Bulut Önceki İMFSJ DHCP ÖncekiİleriModeli Çöz Ağ Kamera BulutÇevrimiçi Kamera No. Kanal Kanal İsmiIP Address Model Status S/N Protocol Port OperationIP Adresi Model Durumu S/N Protokol PortİşlemEklenen Kamera 1 192.168.1.101 IC6 Çevrimiçi ONVIF 6688

Ekle Sil Manuel Boş Eklemek istediğiniz kamera, NVR'ın LAN bağlantı noktasına bağlı anahtara veya yönlendiriciye bağlıysa, lütfen kameranın ve NVR'nin IP adresinin aynı ağ segmentinde olduğundan emin olun. NVR, PoE bağlantı noktalarını destekliyorsa ve eklemek istediğiniz kamera NVR'ın PoE bağlantı noktasına bağlıysa, lütfen kameranın DHCP işlevinin etkinleştirildiğinden emin olun. Eklemek istediğiniz kamera etkinleştirilmişse ve kullanıcı adı ve parola NVR'den farklıysa, ( ) öğesini tıklatın, ilgili bilgileri girin ve Ekle'yi tıklatın.

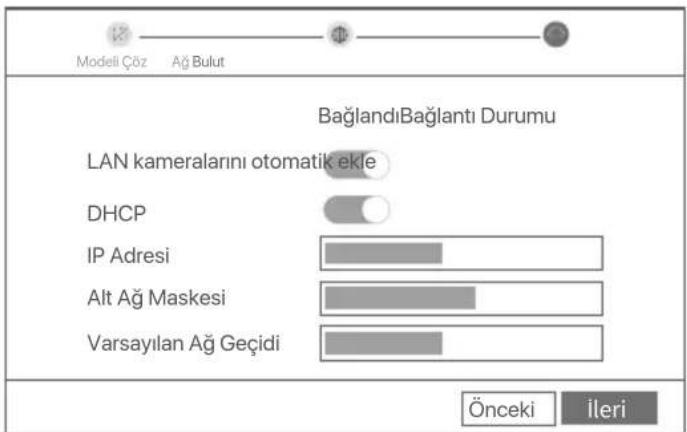

İpuçları Bağlantı Durumu’nun Bağlandı olduğundan emin olun ve gerektiği gibi LAN kameralarını otomatik ekle’yi etkinleştirin ya da etkisiz hale getirin. - NVR’nin LAN kısmına otomatik olarak kamera eklemek istiyorsanız İleri’ye tıklayın. Aşama ➎’e geçin. - NVR’nin LAN kısmına manuel olarak kamera eklemek istiyorsanız, LAN kameralarını otomatik ekle’yi etkisiz hale getirin ve İleri’ye tıklayın. NVR’ın LAN port bağlantısının normal bir şekilde yapıldığından emin olun. NVR’ın bağlı bulunduğu router’ın DHCP sunucusu fonksiyonunun etkin olduğundan emin olun.

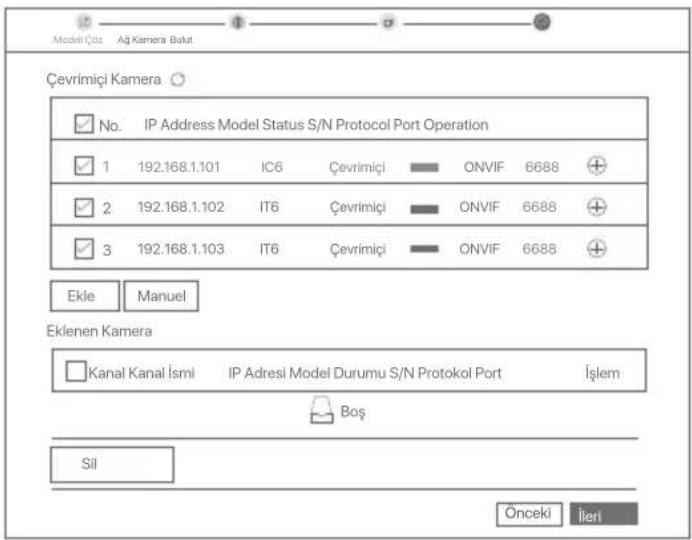

Kamera’yı ekleyin. Çevrimiçi Kamera listesine eklemeke istediğiniz kamerayı seçin ve Ekle’ye tıklayın. Kamera, Eklenen Kamera listesinde gözüktüğünde ve durumu Çevrimiçi olduğunda, İleri’yeTıklayın. İpuçları

Eğer bağlantı durumu Bağlantı koptu ise şu çözümleri deneyin:

İpuçları Tamamlandı. Gerçek zamanlı video oynatabilir, kayıtları yeniden izleyebilir ve görüntüleme cihazlarını yönetebilirsiniz. Bulut bağlantısı durumunun Çevrimiçi olduğundan emin olun ve Tamam’a tıklayın.

Eğer bulut bağlantısı durumu Çevrimdışı ise, lütfen NVR’ın bağlı bulunduğu router’ın internete erişebildiğinden ve filtreleme fonksiyonunun devre dışı olduğundan emin olun. NVR’ı aynı zamanda TDSEE Uygulamasından da yönetebilirsiniz. Ayrıntılar için lütfen bu kılavuzdaki Uygulama Yönetimi’ne bakın.TDSEE Uygulamasını çalıştırın ve kullanıcı kaydını tamamlamak için talimatları izleyin. Ana sayfaya girin, daha sonra ana sayfanın sağ üst köşesindeki Bir cihaz ekle veya ( ) butonuna dokunun.

NVR etkin değilse, kullanıcı arabiriminden aktive edebilirsiniz. Aktivasyon tamamlandığında yeniden giriş yapmanız gerekir. Etkinleştir

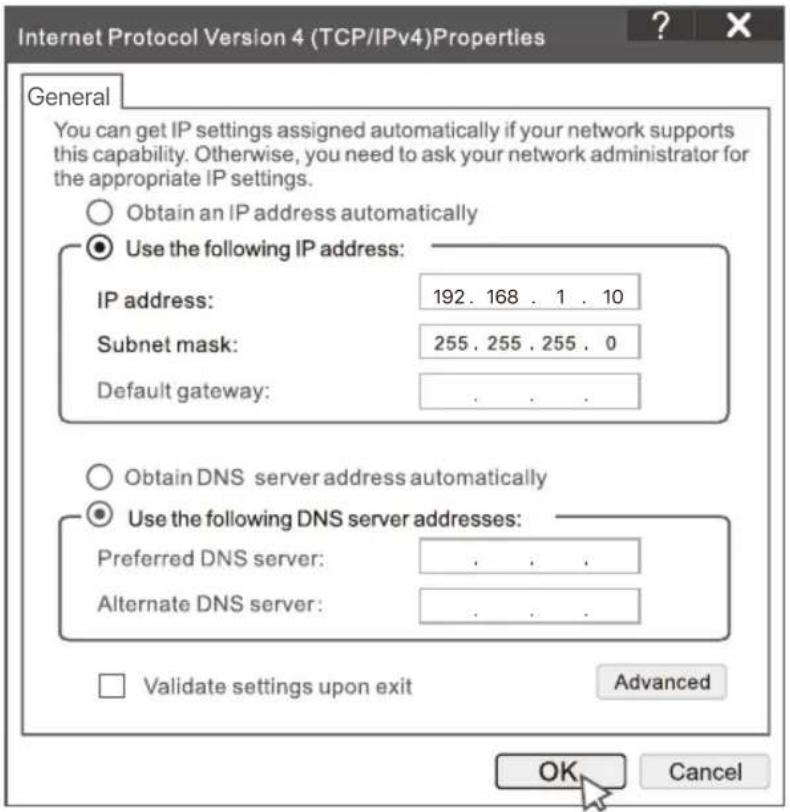

Bilgisayarı NVR’ye bağlı anahtara veya yönlendiriciye bağlayın. Bilgisayarın IP adresini, NVR'nin IP adresiyle aynı ağ kesimine ait, ancak NVR'nin IP adresinden farklı olarak kullanılmayan bir bilgisayara ayarlayın. NVR’nin varsayılan giriş IP adresi 192.168.1.254’dür; lütfen bilgisayarın adresini 192.168.1.X’e ayarlayın (X, 2 ilâ 253’ü belirtir ve diğer cihazlar tarafından kullanılmaz). Ağ Yönetimi Bu NVR serisi web kullanıcı arabiriminde yönetilebilir. Uygulama yönetimi İpuçları NVR’ın bulut servisi etkin ve bulut bağlantı durumu çevrimiçi olduğunda, TDSEE Uygulamasından NVR’a ekleme yapabilir ve onu yönetebilirsiniz.

NVR giriş şifresinin TDSEE Uygulaması üzerinden sıfırlanabileceğinden emin olmak için, lütfen kaydı NVR’ı etkinleştirdiğinizde kullandığınız e-posta adresiyle gerçekleştirin.

NVR’ın altındaki etikette bulunan QR kodu veya Bulut Hizmeti sayfasındaki QR kodu taratın, daha sonra Uygulamadaki talimatları uygulayın. NVR’ı ekledikten sonra, TDSEE Uygulaması üzerinden uzaktan gerçek zamanlı video izleyebilir, kayıtları yeniden izleyebilir ve alarm mesajlarını kontrol edebilirsiniz. 23LPE 7FZB TDSEE Uygulamasını indirin. Telefonunuz internete başarılı bir şekilde bağlandığında, QR kodu taratarak veya Google Play veya App Store’da TDSEE araması yaparak TDSEE Uygulamasını indirebilirsiniz. NVR’ın açık olduğundan ve düzgün çalıştığından emin olun.- 249 - General Web kullanıcı arayüzüne giriş yap İpuçları NVR, HTTPS oturum açmayı destekler. Yönetim sayfasına eriştiğinizde, tarayıcı web adresinin güvenli olmadığını sorabilir, sadece yok sayın ve devam edin. Cihaz Aktivasyonu 8 ila 32 karakterOturum açma şifresini yeniden girinSadece şifreyi sıfırlamak içinKullanıcı AdıŞifreŞifreyi OnaylaE-posta Adresi Etkinleştir admin Türkçe

Bir tarayıcı başlatın ve NVR’nin IP adresini 192.168.1.254, adres barına girin. Şifre oluşturun, E-posta Adresi’nizi girin ve Etkinleştir’e tıklayın. Ayarlar tamamlandı. NVR’nin Web kullanıcı arabirimi’ni, videonuzu gerçek zamanlı olarak ön izleme için ve gerektiği şekilde NVR’yi yapılandırmak için girebilirsiniz. NVR'nin DHCP işlevi etkinleştirildi. Ağda bir DHCP sunucusu varsa, NVR'ın IP adresi değişebilir. Lütfen DHCP sunucusu tarafından NVR'a atanan gerçek IP adresine bakın. Çalıştırmak için Etkinleştir'deki adım ➊ ila ➌'e bakın.- 250 - Sıkça Sorulan Sorular Soru 1: NVR'de oynatılan video yoksa ne yapmalıyım? Cevap 1: - HDD'nin düzgün çalıştığından emin olun. Yapılandırma > Depolama > HDD seçeneğine gidin:

• HDD algılanmazsa, önce NVR'yi kapatın. HDD'yi yeniden takın ve NVR'yi başlatın.

• HDD anormalse, önce NVR'yi kapatın. HDD'yi yeniden takın ve NVR'yi başlatın. Sorun devam ederse, HDD'yi formatlayın.

• Formatlama işlemi başarısız olursa, önce NVR'yi kapatın. Daha sonra HDD'yi değiştirin ve NVR'yi başlatın. - Kayıt planının uygun olduğundan emin olun. Yapılandırma > Depolama > Zamanlama bölümüne gidin ve şunlardan emin olun:

• Kanal kayıt planı etkin.

• Kayıt süresi ve kayıt türü doğru şekilde ayarlanmış. Değilse, bunları gerektiği gibi ayarlayın ve kaydedin. Soru 2: TDSEE uygulaması NVR'yi ekleyemezse ne yapmalıyım? Cevap 2: Bulut hizmeti işlevinin etkinleştirildiğinden emin olmak için NVR'nin Yapılandırma > Ağ > Bulut Hizmeti bölümüne gidin. - Bulut Durumu Çevrimiçi ise, cep telefonunun (Uygulama yüklü olarak) internete bağlı olduğundan emin olun. - Bulut Durumu Çevrimdışı ise, aşağıdaki çözümleri deneyin:

• İnternet parametreleri yapılandırmasının doğru olduğundan emin olmak için Yapılandırma > Ağ > İnternet'e gidin.

• NVR'nin LAN bağlantı noktasının eş tarafa (anahtar veya yönlendirici) doğru şekilde bağlandığından emin olun.

• Yönlendiricinin internete bağlı olduğundan ve filtre işlevinin devre dışı bırakıldığından emin olun (MAC filtresi ve kara liste gibi).

• Yönlendiricinin DHCP sunucu işlevinin etkin olduğundan emin olun. Soru 3: NVR kanalında görüntü ekranı yoksa ne yapmam gerekir? Cevap 3: NVR'nin GUI'sinde Yapılandırma > Kanal > Kamera'ya gidin, Eklenen Kamera'yı bulun ve kanalın kamera durumunu kontrol edin. - Kanalın kamera durumu Çevrimiçi ise, Yapılandırma > Kanal > Görüntü'ye gidin ve Görüntü Parametreleri altındaki Parlaklık ve Kontrast'ın her ikisinin de 0 olmadığından emin olun. - Kanalın kamera durumu Hata ise, istisna nedenini kontrol etmek için fareyi üzerine getirin ve aşağıdaki çözümleri deneyin:

• İstisna nedeni Hatalı kullanıcı adı veya parola ise, öğesine tıklayın ve oturum açma kullanıcı adı ve parolasını yeniden girin.

• İstisna nedeni Bağlantı Kesildi ise, NVR ile kamera arasındaki bağlantının normal olduğundan ve Ethernet kablosunun gevşek olmadığından emin olun.

• Kamerayı silin veya sıfırlayın ve tekrar ekleyin.

• Kamerayı kapatın ve yeniden başlatın. Soru 4: NVR kamerayı bulamazsa ne yapmalıyım? Cevap 4: NVR PoE bağlantı noktasını destekliyorsa ve kamera NVR'nin PoE bağlantı noktasına bağlıysa, aşağıdaki çözümleri deneyin: - Bilgisayarı ve kamerayı aynı ağa bağlayın ve kameranın DHCP işlevini etkinleştirin (yapılandırma için ONVIF Aygıt Yöneticisi veya kameranın Web UI'si gibi istemci yönetim aracı aracılığıyla). - Kamera üçüncü taraf bir kameraysa, kameranın ONVIF'i desteklediğinden ve ONVIF'in etkinleştirildiğinden ve kullanıcı listesine admin kullanıcı adına sahip bir yöneticinin eklendiğinden emin olun. Kamera NVR'nin LAN tarafına bağlanmışsa, aşağıdaki çözümleri deneyin: - Kameranın düzgün çalıştığından ve kameranın NVR'ye bağlı anahtara veya yönlendiriciye düzgün şekilde bağlandığın dan ve Ethernet kablosunun sıkı olduğundan emin olun. - Kameranın IP adresinin NVR'nin LAN IP adresiyle aynı ağ segmentinde olduğundan emin olun (yapılandırma için ONVIF Aygıt Yöneticisi veya kameranın Web UI'si gibi istemci yönetim aracı aracılığıyla). - Kamera üçüncü taraf bir kameraysa, kameranın ONVIF'i desteklediğinden ve ONVIF'in etkinleştirildiğinden ve kullanıcı listesine admin kullanıcı adına sahip bir yöneticinin eklendiğinden emin olun. Sorun devam ederse, lütfen Tenda teknik destek birimi ile iletişime geçin.- 251 -
