MANUAL DE UTILIZARE N3L4H Tenda

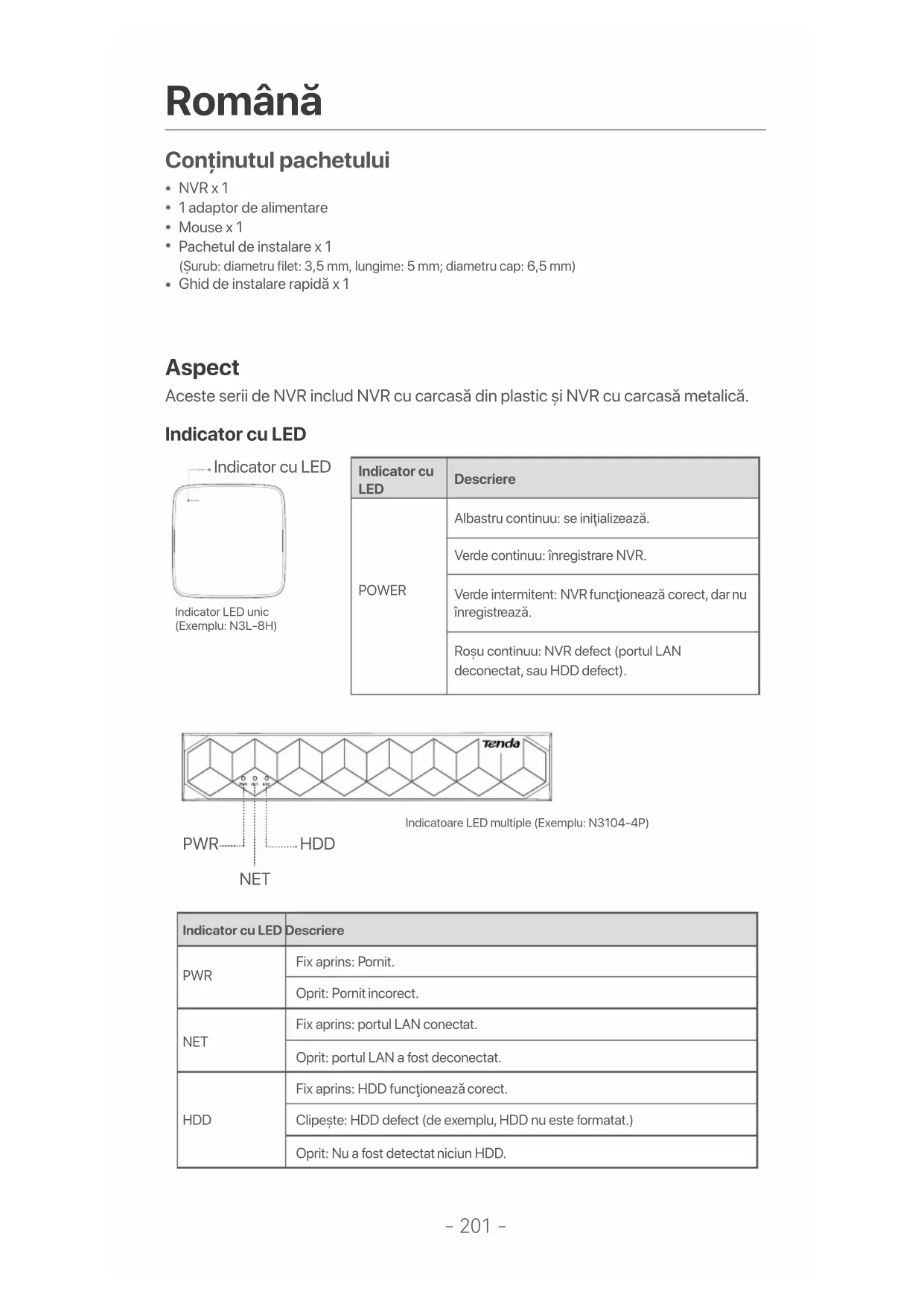

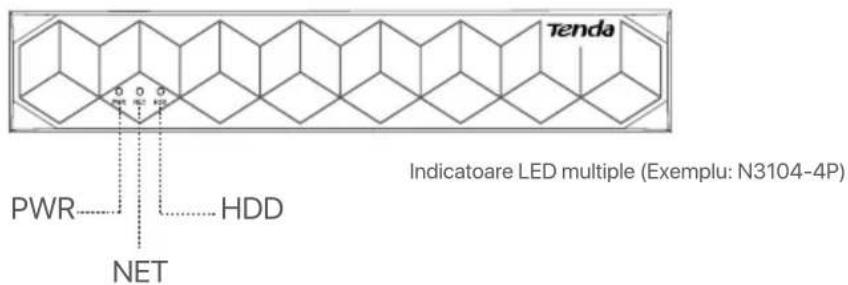

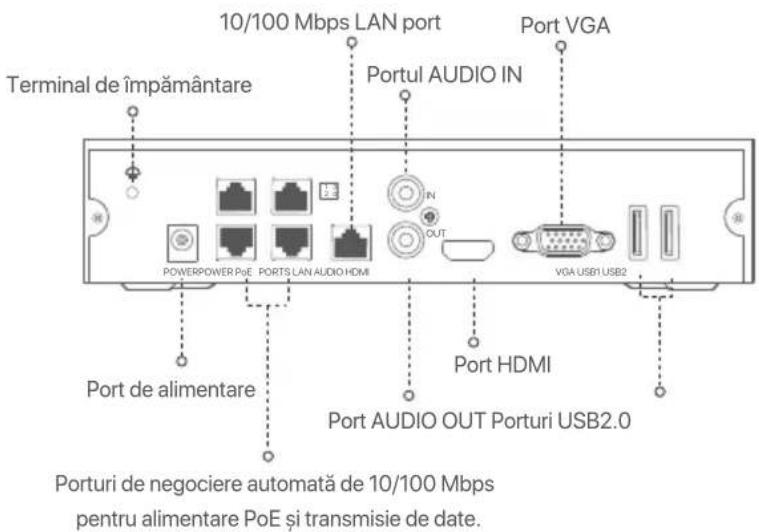

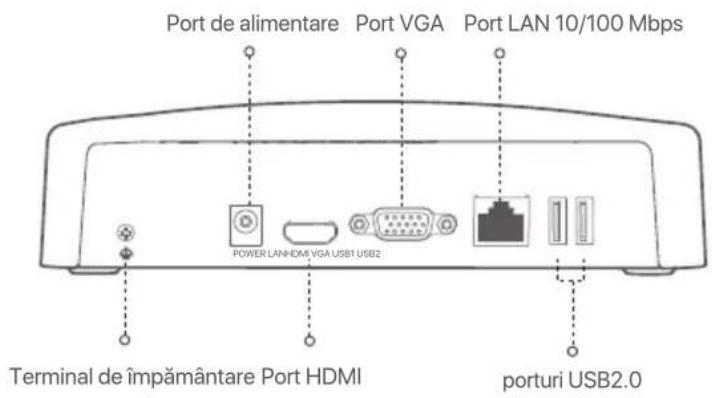

Port de alimentare Port AUDIO OUT Porturi USB2.0 Port HDMI Porturi de negociere automată de 10/100 Mbps pentru alimentare PoE și transmisie de date. Terminal de împământare 10/100 Mbps LAN port Portul AUDIO IN Port VGA POWERPOWER PoE PORTS LAN AUDIO HDMI OUT

NVR obișnuit (Exemplu: N3L-8H)- 203 - Terminal de împământare.Conectaţi borna de împământare a NVR-ului la pământ sau la borna de împământare a clădirii cu un cablu de împământare pentru a preveni deteriorarea NVR-ului de electricitate statică sau fulger.Port de alimentare.Utilizaţi adaptorul de alimentare inclus pentru a porni NVR-ul.Port Fast Ethernet, care acceptă sursa de alimentare IEEE 802.3af/at PoE. Folosit pentru conectarea la camere.POWER PoE PORTS LAN AUDIO AUDIO OUT HDMI VGA USB Port LAN Fast Ethernet.Folosit pentru conectarea la dispozitive precum routerul și comutatorul.Port de intrare audio.Folosit pentru conectarea la dispozitivele de intrare audio, cum ar fi pickup-urile.Port de ieșire audio.Folosit pentru conectarea la dispozitive de ieșire audio, cum ar fi difuzoarele active.Port HDMI.Conectaţi monitorul sau televizorul la acest port folosind un cablu HDMI pentru ieșire audio și video.Port VGA.Conectaţi monitorul la acest port folosind un cablu VGA pentru ieșire video.Port USB 2.0.Folosit pentru conectarea la dispozitive precum un mouse și un dispozitiv de stocare USB. DescrierePort sfaturi - Cablu Ethernet recomandat: CAT 5 sau mai bun. - Distanţa de alimentare:

• Mod normal (implicit): Până la 100 m

• Mod cu rază lungă de acţiune: Până la 250 m Sugestii Când instalaţi sau înlocuiţi HDD-ul, vă rugăm să întrerupeţi alimentarea NVR-ului, altfel HDD-ul poate să nu fie detectat sau chiar să fie deteriorat. I Instalaţi HDD-ul Aspectul NVR-urilor pot varia în funcţie de modele. Următoarele informaţii sunt doar orientative. Vă rugăm instalaţi un HDD compatibil cu modelul pe care l-aţi achiziţionat de fapt. Acest produs nu include un HDD. Vă recomandăm să utilizaţi HDD-ul dedicat pentru supraveghere. Este posibil să aveţi nevoie de o șurubelniţă. Vă rugăm să o aveţi la îndemână.

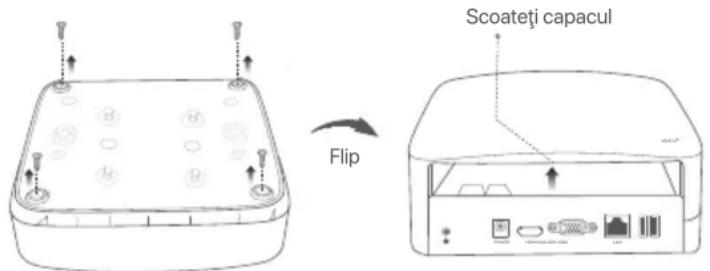

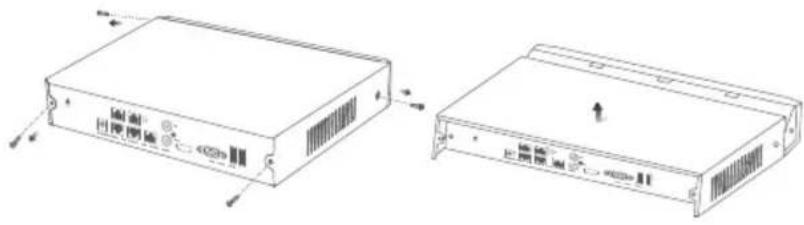

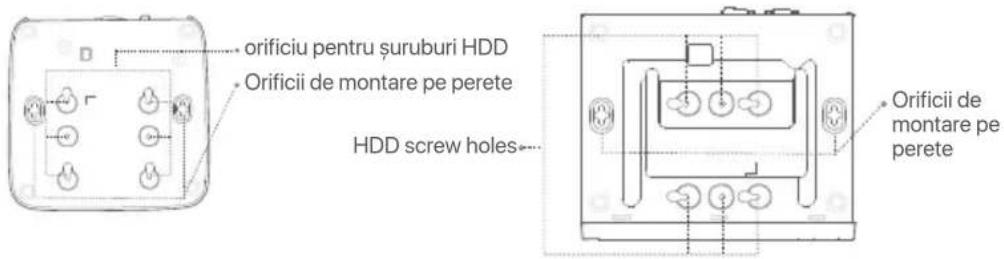

Desfaceţi șuruburile din partea de jos, apoi scoateţi capacul NVR-ului. Păstraţi șuruburile. Scoateţi capacul Flip POWERPOWER LAN

Carcasă din plastic NVR (Exemplu: N3L-8H)- 204 - 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64#

Carcasă metalică NVR (Exemplu: N3104-4P)

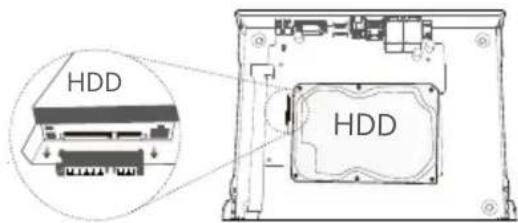

Scoateţi 2 șuruburi din pachetul de instalare a NVR-ului și înșurubaţi-le în cele două găuri, cele mai apropiate de conectorul SATA. Lăsaţi aproximativ 2 mm între capul șurubului și HDD, pentru instalarea ulterioară.

Aliniaţi conectorul SATA al HDD-ului cu slotul SATA de pe placa de bază a NVR-ului, apoi introduceţi HDD-ul în slot până când este bine fixat.

Scoateţi șuruburile rămase din pachetul de instalare NVR și înșurubaţi-le înorificiile de prindere ale HDD, pentru a-l fixa.

Montarea capacului cu șuruburile păstrate de la scoaterea capacului. conector SATA HDD HDD HDD HDD HDD Carcasă din plastic NVR (Exemplu: N3L-8H) Carcasă metalică NVR (Exemplu: N3104-4P) 108&3108&3 1P&10354 -"/ "6%*0 )%.*

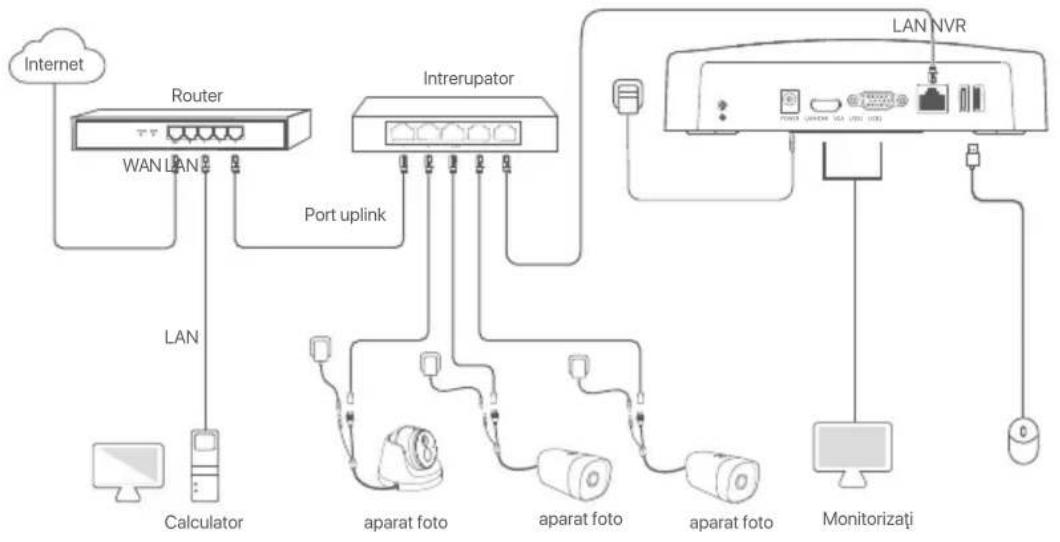

Carcasă din plastic NVR (Exemplu: N3L-8H) Carcasă din plastic NVR (Exemplu: N3L-8H) Carcasă metalică NVR (Exemplu: N3104-4P) Carcasă metalică NVR (Exemplu: N3104-4P) 108&3 108&3-"/)%.* 7(" 64#64#108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# */- 205 - II Conectaţi dispozitivul Topologie NVR obișnuită (Exemplu: N3L-8H) aparat foto aparat foto aparat foto Calculator

Cameră PoE Cameră PoE Cameră PoE Calculator Router LAN LAN PoE NVR WAN LAN Internet Monitorizaţi PoE- 206 - III Configuraţie de bază Configurare rapidă

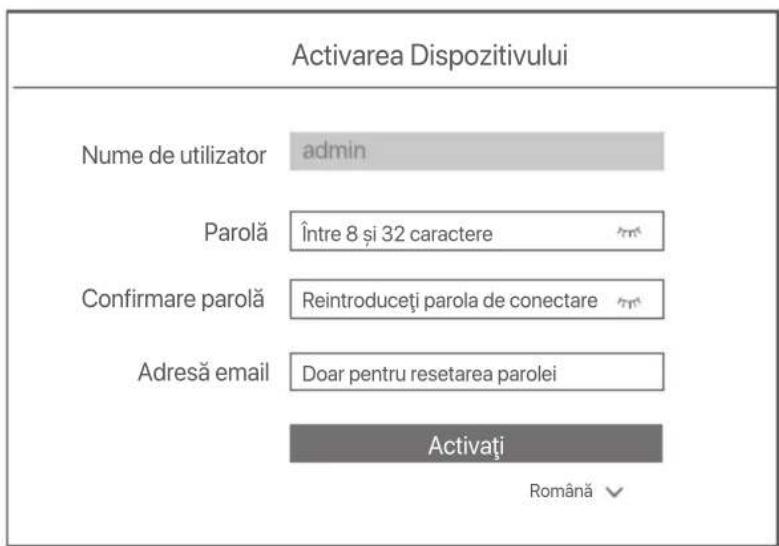

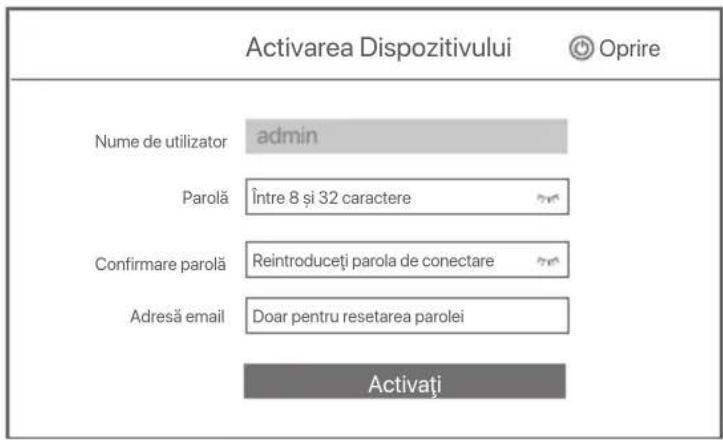

După ce conectaţi mouse-ul și monitorul la NVR, puteţi efectua o configurare rapidă. Interfaţa de utilizare web a NVR-ului poate să difere în funcţie de model. Interfaţa de utilizare web utilizată este cea mai des întâlnită. N3L-8H din NVR este folosit ca exemplu. Setaţi Parola de conectare, introduceţi Adresă e-mail, apoi daţi click pe Activaţi. După conectarea mouse-ului și a monitorului la NVR, efectuaţi următoarele setări pe interfaţa de utilizare web a NVR-ului (ieșiţi din interfaţa ecran complet): Daţi click pe ( ) în colţul din dreapta-sus, daţi click pe Oprire( ) și apoi daţi click pe OK. Când apare pe ecran mesajul "Dispozitivul este Oprit. Vă rugăm să Opriţi Curentul", puteţi scoate din priză adaptorul de alimentare al NVR-ului. Pornire Gestionare locală Conectaţi adaptorul de alimentare de inclus la portul de alimentare al NVR și conectaţi adaptorul de alimentare la priza de de curent pentru a porni NVR-ul. Utilizaţi adaptorul de alimentare inclus, pentru a alimenta NVR-ul. O sursă de alimentare cu curent care nu este în parametri va face ca NVR-ul să nu funcţioneze corect sau chiar îl poate deteriora. Oprire Notă Sugestii Nu întrerupeţi direct sursa de alimentare a NVR-ului pentru oprire forţata, în caz contrar, HDD-ul poate fi deteriorat, video-clipurile se pot pierde sau NVR-ul se poate deteriora. Activarea Dispozitivului Între 8 și 32 caractereReintroduceţi parola de conectareDoar pentru resetarea paroleiNume de utilizatorParolăConfirmare parolăAdresă emailActivaţi admin OprireModel de Deblocare Reţea CloudDesenaţi un Model de DeblocareRedesenaţiNu Utilizaţi Modelul de Deblocare

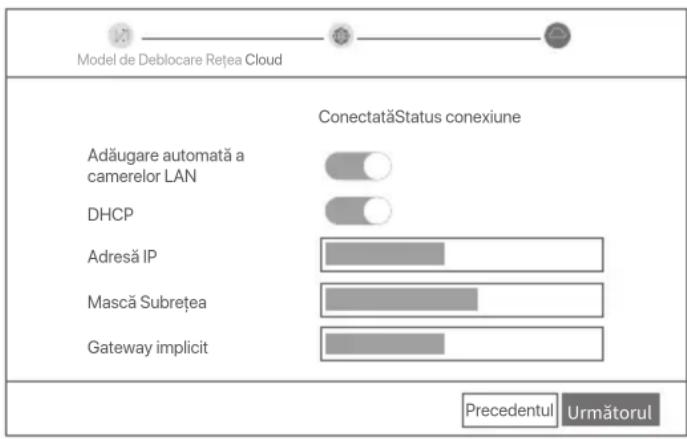

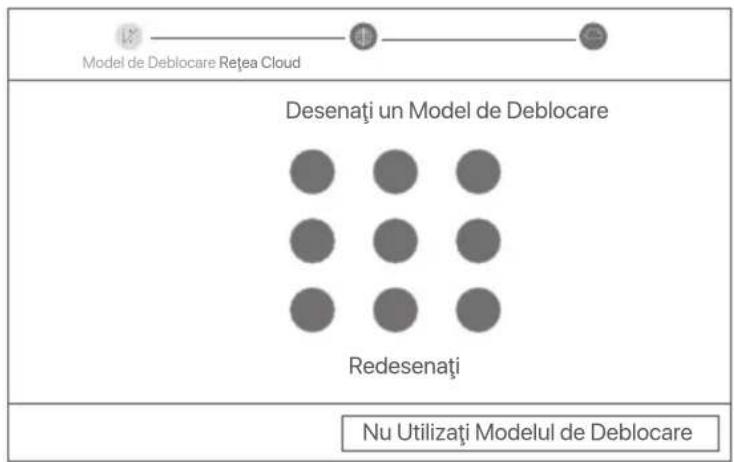

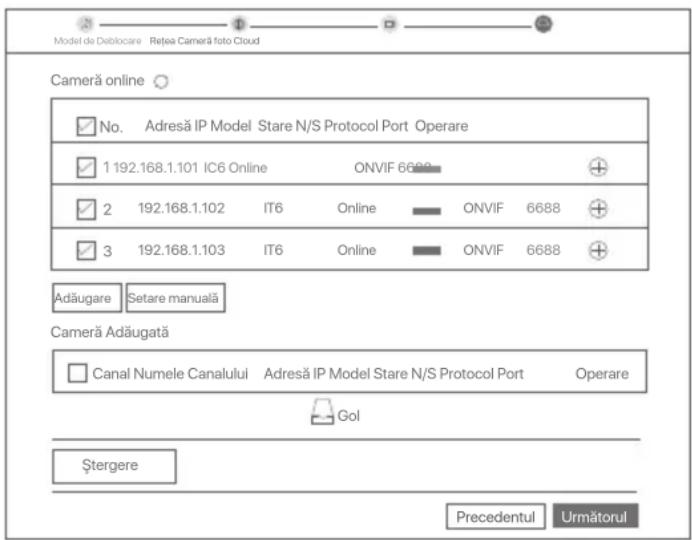

Dacă doriţi să utilizaţi un model grafic pentru a debloca interfaţa de utilizare web, vă rugăm să îl desenaţi. În caz contrar, faceţi clic pe Nu utilizaţi modelul de deblocare și treceţi la pasul ➌.- 207 - ConectatăStatus conexiune Adăugare automată a camerelor LAN Adresă IP Mască Subreţea Gateway implicit Model de Deblocare Reţea Cloud Precedentul 6SNÂUPSVM DHCP PrecedentulUrmătorulModel de Deblocare Reţea Cameră foto CloudCameră online No. Canal Numele CanaluluiAdresă IP Model Stare N/S Protocol Port Operare Adresă IP Model Stare N/S Protocol PortOperareCameră Adăugată1 192.168.1.101 IC6 Online ONVIF 6688

AdăugareŞtergereSetare manuală Gol Dacă camera pe care doriţi să o adăugaţi a fost conectată la comutatorul sau routerul care este conectat la portul LAN al NVR-ului, vă rugăm să vă asiguraţi că adresa IP a camerei și a NVR-ului sunt în același segment de reţea. Dacă NVR-ul acceptă porturi PoE, iar camera pe care doriţi să o adăugaţi a fost conectată la portul PoE al NVR-ului, vă rugăm să vă asiguraţi că funcţia DHCP a camerei este activată. Dacă camera pe care doriţi să o adăugaţi este activată și numele de utilizator și parola sunt diferite de cele ale NVR-ului, faceţi clic pe (%s) , introduceţi informaţiile relevante și faceţi clic pe Adăugare.

Sugestii Asiguraţi-vă că starea conexiunii este Conectat și activaţi sau dezactivaţi funcţia Adăugare automată a camerelor LAN, după caz. - Dacă doriţi să adăugaţi automat camerele în reţeaua LAN a NVR-ului, faceţi clic pe Următorul. Treceţi la pasul . - Dacă doriţi să adăugaţi manual camerele în reţeaua LAN a NVR-ului, puteţi dezactiva funcţia Adăugare automată a camerelor LAN și faceţi clic pe Următorul. Verificaţi dacă conexiunea portului LAN al NVR-ului este normală. Asiguraţi-vă că funcţia de server DHCP a routerului la care este conectat NVR-ul este activată.

Adăugaţi camera. Selectaţi camera pe care doriţi să o adăugaţi în lista Cameră online și faceţi clic pe Adăugare. Când camerele apar în lista Cameră adăugată și statusul este Online, faceţi clic pe Următorul. Sugestii

Dacă starea conexiunii este Deconectată, încercaţi următoarele soluţii:

Sugestii Finalizat. Puteţi să previzualizaţi înregistrările video în timp real, să redaţi înregistrările și să gestionaţi dispozitivele de monitorizare etc. Asiguraţi-vă că starea pentru cloud este Online și faceţi clic pe OK.

Dacă starea pentru cloud este Deconectat, vă rugăm să vă asiguraţi că routerul la care este conectat NVR-ul poate accesa internetul și că funcţia de filtrare este dezactivată. De asemenea, puteţi gestiona NVR-ul prin intermediul aplicaţiei TDSEE. Vă rugăm să consultaţi Gestionarea aplicaţiei din acest ghid pentru detalii.Rulaţi aplicaţia TDSEE și urmaţi instrucţiunile pentru a finaliza înregistrarea utilizatorului. Intraţi pe pagina de Pornire apoi alegeţi Adăugaţi un dispozitiv sau ( ) în colţul din dreapta sus al paginii de pornire.

Dacă NVR-ul nu este activat, îl puteţi activa din interfaţa de utilizare web. După ce activarea s-a finalizat trebuie să vă conectaţi din nou. Activaţi

Conectaţi calculatorul la switch-ul sau routerul care este conectat la NVR. Setaţi o noua adresa IP a calculatorului la una care nu este utilizată, aparţinând aceluiași segment ca și adresa IP a NVR, dar diferiă de a acestuia. Adresa IP de conectare implicită a NVR este 192.168.1.254, Vă rugăm să setaţi adresa IP a computerului la 192.168.1.X (X indică un număr de la 2 la 253 și nu este utilizat de alte dispozitive). Administrare web Aceste serii de NVR-uri pot fi gestionate din interfaţa de utilizare web. Gestionarea aplicaţiei Sugestii După ce serviciul cloud al NVR este activat și starea cloud este Online, puteţi adăuga și gestiona NVR-ul prin intermediul Aplicaţiei TDSEE.

Pentru a vă asigura că parola de conectare a NVR-ului poate fi resetată prin intermediul aplicaţiei TDSEE, vă rugăm să vă înregistraţi cu Adresă e-mail rezervată la activarea NVR-ului.

Scanaţi codul QR de pe eticheta din partea inferioară a NVR-ului sau scanaţi codul QR de pe pagina Serviciu cloud , apoi urmaţi instrucţiunile din aplicaţie. După ce aţi adăugat NVR-ul, puteţi previzualiza de la distanţă imagini video în timp real, puteţi reda înregistrările și puteţi verifica mesajele de alarmă prin intermediul aplicaţiei TDSEE. $PE23 4BV Descărcaţi Aplicaţia TDSEE. După ce telefonul mobil este conectat la internet, descărcaţi și instalaţi aplicaţia TDSEE pe telefon, prin scanarea codului QR sau prin căutarea TDSEE în Google Play sau în App Store. Asiguraţi-vă că NVR-ul este pornit și funcţionează corect.- 209 - General Conectaţi-vă la interfaţa de utilizare web sfaturi NVR-ul acceptă autentificare HTTPS. Când accesaţi pagina de gestionare a acesteia, browserul vă poate solicita că adresa web nu este sigură, ignoraţi-o și continuaţi. Activarea Dispozitivului Între 8 și 32 caractereReintroduceţi parola de conectareDoar pentru resetarea parolei Nume de utilizator Parolă Confirmare parolă Adresă email Activaţi admin Română

Deschideţi un browser și introduceţi adresa IP 192.168.1.254 a NVR-ului în bara de adrese. Setaţi Parola, introduceţi Adresă email și faceţi clic pe Activaţi. Setări finalizate. Puteţi accesa interfaţa de utilizare web a NVR-ului pentru a previzualiza videoclipuri în timp real sau pentru a configura NVR-ul după cum este necesar. Funcţia DHCP a NVR-ului este activată. Dacă există un server DHCP în reţea, adresa IP a NVR-ului poate fi schimbată. Vă rugăm să consultaţi adresa IP reală atribuită NVR-ului de către serverul DHCP. Consultaţi pașii de la ➊ la ➌ din Activare pentru a funcţiona.- 210 - Întrebări frecvente Î1. Ce ar trebui să fac dacă nu există niciun videoclip de redare pe NVR? R1. - Asiguraţi-vă că HDD-ul funcţionează corect. Navigaţi la Configurare > Stocare > HDD:

• Dacă HDD nu este detectat, opriţi mai întâi NVR-ul, reinstalaţi HDD-ul și porniţi NVR-ul.

• Dacă HDD-ul este anormal, opriţi mai întâi NVR-ul, reinstalaţi HDD-ul și porniţi NVR-ul. Dacă problema persistă, formataţi HDD-ul.

• Dacă formatarea eșuează, opriţi mai întâi NVR-ul, înlocuiţi HDD-ul și porniţi NVR-ul.

• Asiguraţi-vă că planul de înregistrare este corespunzător. Navigaţi la Configurare > Stocare > Program și asiguraţi-vă că:

• Programul de înregistrare a canalelor este activat.

• Timpul de înregistrare și tipul de înregistrare au fost setate corect. Dacă nu, setaţi-le și salvaţi-le după cum este necesar. Î2. Ce trebuie să fac dacă aplicaţia TDSEE nu reușește să adauge NVR-ul? R2. Navigaţi la Configurare > Reţea > Serviciu cloud al NVR, pentru a vă asigura că funcţia de serviciu cloud este activată. - Dacă Starea Cloud este Online, asiguraţi-vă că telefonul mobil (cu aplicaţia instalată) este conectat la internet. - Dacă Starea cloud este Offline, încercaţi următoarele soluţii:

• Navigaţi la Configurare > Reţea > Internet, pentru a vă asigura că configuraţia parametrilor de internet este corectă.

• Asiguraţi-vă că portul LAN al NVR este conectat corect la partea de peer (comutator sau router).

• Asiguraţi-vă că routerul este conectat la internet și că funcţia de filtrare este dezactivată (cum ar fi filtrul MAC și lista neagră).

• Asiguraţi-vă că funcţia de server DHCP a routerului este activată. Î3. Ce ar trebui să fac dacă nu se afișează nicio imagine pe canalul NVR? A3. Navigaţi la Configurare > Canal > Cameră din GUI a NVR, găsiţi Cameră adăugată și verificaţi starea camerei de pe canal. - Dacă starea camerei canalului este Online, navigaţi la Configurare > Canal > Imagine și asiguraţi-vă că Luminozitate și Contrast din cadrul Parametrii imaginii nu sunt ambele 0. - Dacă starea camerei canalului este Eroare, treceţi cu mouse-ul peste , pentru a verifica motivul excepţiei și încercaţi următoarele soluţii:

• Dacă motivul excepţiei este Nume de utilizator sau parolă incorecte, faceţi clic pe și introduceţi din nou numele de utilizator și parola de conectare.

• Dacă motivul de excepţie este Deconectat, asiguraţi-vă că conexiunea dintre NVR și cameră este normală și că nu este slăbit cablul Ethernet.

• Ștergeţi sau resetaţi camera și adăugaţi-o din nou.

• Opriţi camera și reporniţi-o. Î4. Ce ar trebui să fac dacă NVR nu poate găsi camera? R4. Dacă NVR acceptă portul PoE, iar camera a fost conectată la portul PoE al NVR, încercaţi următoarele soluţii: - Conectaţi computerul și camera la aceeași reţea și activaţi funcţia DHCP a camerei (prin intermediul instrumentului de gestionare a clientului, cum ar fi ONVIF Device Manager sau interfaţa de utilizator web a camerei pentru configurare). - În cazul în care camera este o cameră de la o terţă parte, asiguraţi-vă că aceasta acceptă ONVIF și că ONVIF este activat, iar un administrator cu numele de utilizator admin a fost adăugat în lista de utilizatori. În cazul în care camera a fost conectată la partea LAN a NVR, încercaţi următoarele soluţii: - Asiguraţi-vă de funcţionarea corectă a camerei și că aceasta este conectată corect la comutatorul sau la router-ul care este conectat la NVR, iar cablul Ethernet este strâns. - Asiguraţi-vă că adresa IP a camerei se află în același segment de reţea cu adresa IP LAN a NVR (prin intermediul instrumentului de gestionare a clientului, cum ar fi ONVIF Device Manager sau interfaţa de utilizator web a camerei pentru configurare). - În cazul în care camera este o cameră de la o terţă parte, asiguraţi-vă că aceasta acceptă ONVIF și că ONVIF este activat, iar un administrator cu numele de utilizator admin a fost adăugat în lista de utilizatori. Dacă problema persistă, vă rugăm să contactaţi serviciul de asistenţă tehnică Tenda.- 211 -
