N3L4H - Netværksvideoptager Tenda - Gratis brugsanvisning og manual

Produkttype	Netværksvideooptager (NVR)
Mærke	Tenda
Model	N3L4H
Strømforsyning	Inkluderet strømadapter (12 V DC)
Strømforbrug	< 15W
Intern lagring	1 SATA-bås til harddisk (ikke inkluderet, anbefalet overvågningsharddisk)
Videoudgange	1 x HDMI, 1 x VGA
USB-porte	2 x USB 2.0
Netværksport	1 x LAN 10/100 Mbps
PoE-porte	Nej (standardmodel)
Antal kanaler	4 kanaler (estimeret)
Optagelsesopløsning	Op til 1080p (estimeret)
Understøttet protokol	ONVIF
Hovedfunktioner	Videooptagelse, livevisning, afspilning, bevægelsesdetektion, styring via TDSEE-app, webkonfiguration
Mobilapp	TDSEE (iOS/Android)
Cloud-forbindelse	Ja, Tenda cloud-tjeneste
Sikkerhed	Adgangskodebeskyttelse, oplåsningsskema, HTTPS-forbindelse
Vedligeholdelse og rengøring	Tag stikket ud før rengøring, brug en tør, blød klud
Reservedele og reparerbarhed	Harddisken kan udskiftes af brugeren; for assistance, kontakt Tenda teknisk support
Inkluderede tilbehør	Strømadapter, mus, installationssæt, hurtig installationsvejledning
Driftstemperatur	0°C til 40°C (estimeret)
Generelle oplysninger	Brugsanvisning tilgængelig på flere sprog på tendacn.com

Ofte stillede spørgsmål - N3L4H Tenda

Hvad gør jeg, hvis der ikke vises nogen afspilningsvideo på NVR'en?

Kontroller først, at harddisken fungerer korrekt: gå til Configuration > Storage > HDD. Hvis disken ikke registreres, sluk NVR'en, geninstaller disken og genstart. Hvis disken er unormal, sluk, geninstaller eller formater den. Sørg derefter for, at optagelsesplanen er aktiveret under Configuration > Storage > Schedule.

TDSEE-appen kan ikke tilføje NVR'en, hvad gør jeg?

Kontroller, at cloudtjenesten er aktiveret under Configuration > Network > Cloud Service. Hvis status er 'Online', skal du sørge for, at smartphonen er forbundet til internettet. Hvis status er 'Offline', skal du kontrollere LAN-forbindelsen, at routeren har internetadgang, og at filtrering (MAC, sortliste) er deaktiveret.

Der vises intet billede på en kanal på NVR'en, hvordan løser jeg det?

I Configuration > Channel > Camera skal du kontrollere kamerastatus. Hvis 'Online' men intet billede, gå til Configuration > Channel > Image og sørg for, at lysstyrke og kontrast ikke er 0. Hvis status er 'Error', skal du holde musen over ikonet for at se årsagen: forkert brugernavn/adgangskode, mistet forbindelse osv., og ret derefter.

NVR'en finder ikke kameraet, hvad gør jeg?

For et kamera tilsluttet PoE-porten (hvis din NVR har det), skal du aktivere DHCP på kameraet via et administrationsværktøj. For et tredjepartskamera skal du sikre, at det understøtter ONVIF, og at en administrator 'admin' er tilføjet. For et kamera tilsluttet samme netværk skal du kontrollere, at kameraets IP-adresse er i samme undernet som NVR'en.

Hvordan installerer jeg en harddisk i NVR'en?

Sluk NVR'en og tag stikket ud. Fjern dækslet ved at skrue skruerne af i bunden. Skru to skruer i hullerne tæt på SATA-stikket, med 2 mm frigang. Juster diskens SATA-stik med bundkortets slot, indsæt og fastgør med de resterende skruer. Sæt dækslet på igen og tilslut strømmen.

Hvordan nulstiller jeg adgangskoden til NVR'en?

Ved aktivering angav du en e-mailadresse. For at nulstille skal du bruge TDSEE-appen med samme e-mailadresse. På webgrænsefladen skal du klikke på 'Glemt adgangskode' og følge instruktionerne. Der sendes en notifikation til din e-mailadresse.

Hvordan får jeg adgang til NVR'ens webgrænseflade?

Tilslut NVR'en til dit netværk. Find dens IP-adresse (standard 192.168.1.254). Åbn en browser og indtast IP-adressen. Hvis NVR'en ikke er aktiveret, skal du angive en adgangskode og en e-mailadresse. Når den er aktiveret, log ind med brugernavnet 'admin' og din adgangskode.

Hvordan tilslutter jeg NVR'en til internettet?

Tilslut NVR'ens LAN-port til en router med et Ethernet-kabel. Sørg for, at routeren har en DHCP-server aktiveret. NVR'en får automatisk en IP-adresse. Kontroller netværksstatus under Configuration > Network > Internet.

Hvad betyder den røde LED-indikator på NVR'en?

For en NVR med en enkelt LED-indikator (f.eks. N3L-8H): konstant rød indikerer en fejl (LAN-port afbrudt eller defekt harddisk). For en NVR med flere indikatorer (f.eks. N3104-4P): blinkende rød HDD-indikator betyder en unormal harddisk (ikke formateret osv.). Se indikatortabellen i brugsanvisningen.

Hvordan opdaterer jeg firmwaren på NVR'en?

Besøg Tendas officielle hjemmeside (www.tendacn.com), søg efter din model N3L4H og download den nyeste firmwareversion. Log ind på NVR'ens webgrænseflade, gå til Configuration > System > Update, vælg den downloadede fil og anvend opdateringen. Sluk ikke for strømmen under processen.

BRUGSANVISNING N3L4H Tenda

• NVR x 1
• Strømadapter x 1
• Mus x 1
  • Installationspakke x 1
  (Skrue: gevinddiameter: 3,5 mm, længde: 5 mm; hoveddiameter: 6,5 mm)
  • Hurtig installationsvejledning x 1

Udseende

Disse serier af NVR'er inkluderer NVR af plastskal og NVR af metalskal.

LED indikator

LED indikator	Beskrivelse
POWER	Solid blå: Initialiserer.
	Fast grøn: NVR-optagelse.
	Blinker grønt: NVR fungerer korrekt, men optager ikke.
	Konstant rødt: NVR defekt (LAN-port afbrudt, eller HDD defekt).

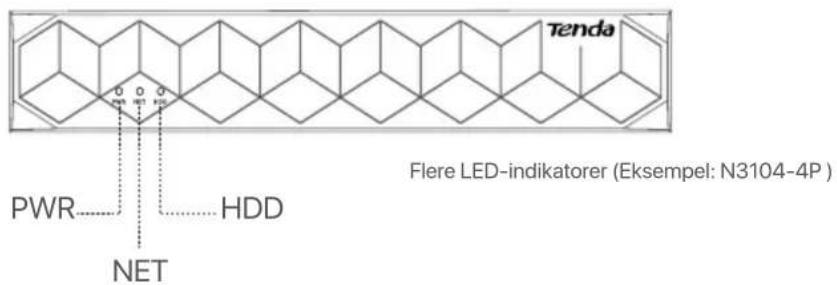

Tenda PWR HDD NET Flere LED-indikatorer (Eksempel: N3104-4P)

LED indikator	Beskrivelse
PWR	Konstant tændt: Tændt.
	Slukket: Tændt forkert.
NET	Konstant tændt: LAN-port tilsluttet.
	Off: LAN-porten er afbrudt.
HDD	Konstant tændt: HDD fungerer korrekt.
	Blinker: HDD defekt (f.eks. HDD ikke formateret.)
	Off: Ingen HDD registreret.

Nederste panel

Tips

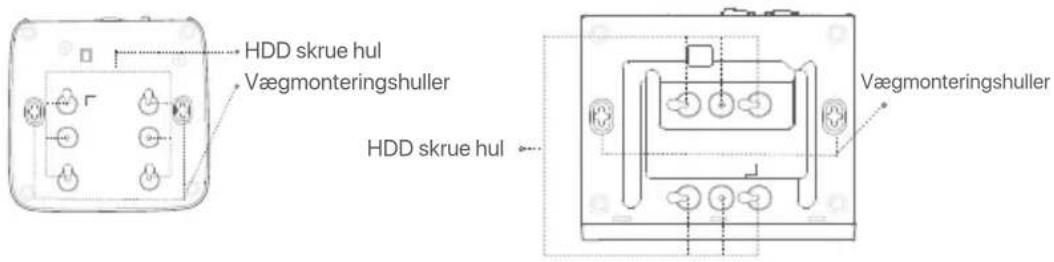

Vægmonteringshuller: Bruges til at fastgøre enheden på væggen.

Vægmonterings materialer er selvforberedte. Anbefalede specifikationer af plast skruer og ankre:

Skrue: gevinddiameter: 3 mm, længde: 14 mm; hoveddiameter: 5.2 mm

Plastanker: indre diameter: 6,0 mm; længde: 26,4 mm

HDD skrue hul Vægmonteringshuller HDD skrue hul Vægmonteringshuller

Plastskal NVR (eksempel: N3L-8H) Metalskal NVR (eksempel: N3104-4P)

Bagpanel

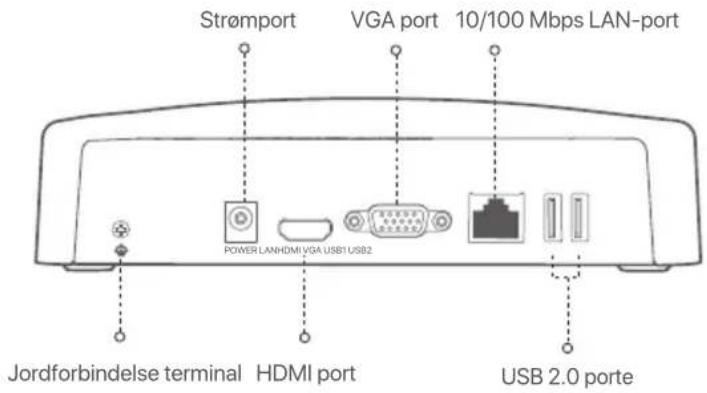

Almindelig NVR (eksempel: N3L-8H)

Strømport VGA port 10/100 Mbps LAN-port POWER LANHDMI VGA USB1 USB2 Jordforbindelse terminal HDMI port USB 2.0 porte

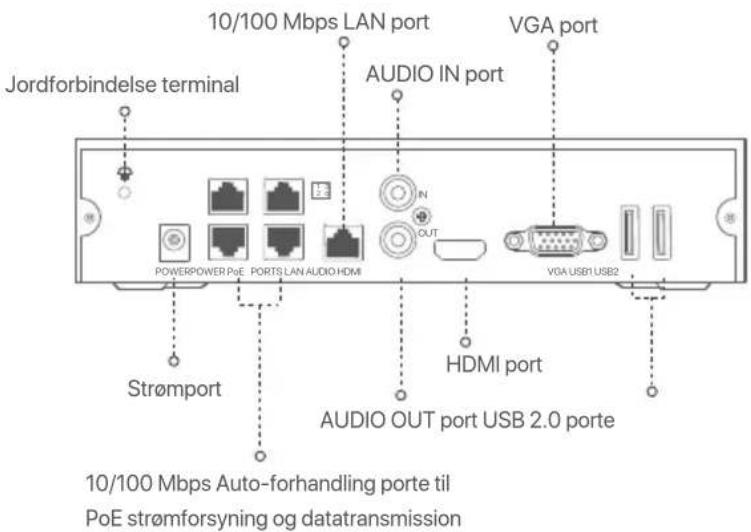

PoE NVR (eksempel: N3104-4P)

Jordforbindelse terminal 10/100 Mbps LAN port AUDIO IN port VGA port POWERPOWER PoE PORTS LAN AUDIO HDMI IN OUT VGA USB1 USB2 Strømport HDMI port AUDIO OUT port USB 2.0 porte 10/100 Mbps Auto-forhandling porte til PoE strømforsyning og datatransmission

	BeskrivelsePort
	Jordforbindelse terminalTilslut NVR 'ens jordforbindelse til jorden eller bygningens jordforbindelse med etjordforbindelse for at forhindre statisk elektricitet eller lyn i at beskadige NVR.
POWER	Strømport.Brug den medfølgende strømadapter til at tænde NVR.
PoE PORTS	Fast Ethernet port, som understøtter IEEE 802.3 af / at PoE strømforsyning. Bruges til at oprette forbindelse til kameraer.- Anbefalet Ethernet-kabel: Kat 5 eller bedre.- Strømforsyning afstand:Normal tilstand (standard): Op til 100mLangtrækkende tilstand: Op til 250m
LAN	Hurtig Ethernet LAN port.Bruges til at oprette forbindelse til sådanne enheder som routeren og kontakten.
AUDIO IN	Lydindgangsport.Bruges til at oprette forbindelse til lyd indgangs enheder, såsom pickupper.
AUDIO OUT	Lyd udgangs port.Bruges til at oprette forbindelse til lyd udgangs enheder, såsom aktive højttalere.
HDMI	HDMI port.Tilslut din skærm eller dit TV til denne port ved hjælp af et HDMI kabel til lyd- og video udgang.
VGA	VGA port.Tilslut din skærm til denne port ved hjælp af et VGA kabel til videoudgang.
USB	USB 2.0 porte.Bruges til at oprette forbindelse til sådanne enheder som en mus og en USB lagerenhed.

I Installer harddisken

Udseendet NVRs kan variere med modeller. Følgende oplysninger er kun til reference. Installer harddisken, der matcher den model, du faktisk har købt.

Dette produkt indeholder ikke nogen HDD, og HDD dedikeret til overvågning anbefales. Du har muligvis brug for en skruetrækker under installationen. Forbered det selv.

Når du installerer eller udskifter harddisken, skal du afbryde strømforsyningen til NVR, ellers kan harddisken muligvis ikke registreres eller endda blive beskadiget.

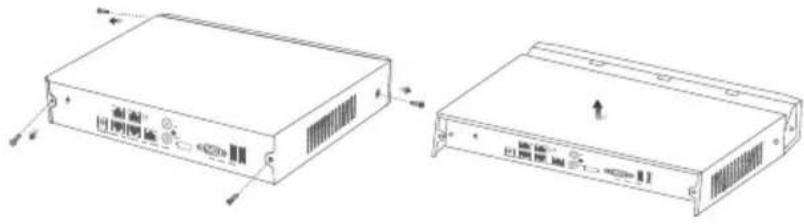

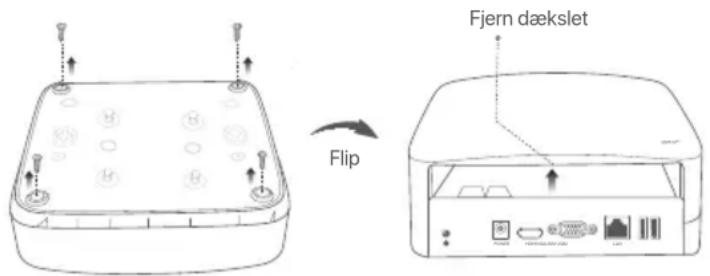

Brug en skruetrækker til at løsne skruerne, og fjern derefter dækslet på NVR. Reserver skruerne til senere brug.

Fjern dækslet Flip

Plastskal NVR (eksempel: N3L-8H)

② Tag 2 skruer ud af NVR-installationspakken, og skru dem ind i de to skruehuller tættest på SATA stikket. 2 mm mellem skruehovedet og harddisken til efterfølgende installation.

SATA stikket HDD

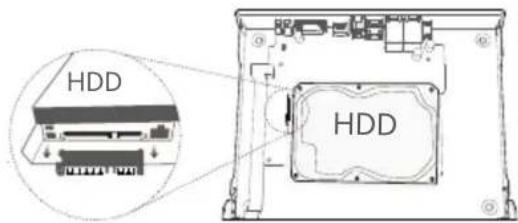

③ Juster SATA stikket på harddisken med SATA slot på bundkortet på NVR, og indsæt derefter harddisken i åbningen, indtil den er tæt fastgjort.

HDD HDD

Plastskal NVR (eksempel: N3L-8H)

HDD HDD

Metalskal NVR (eksempel: N3104-4P)

4 Tag de resterende skruer ud af NVR installationspakken, og skru dem ind i HDD skruehullerne for at fastgøre harddisken.

Plastskal NVR (eksempel: N3L-8H)

⑤ Monter dækslet med de tidligere fjernede skruer.

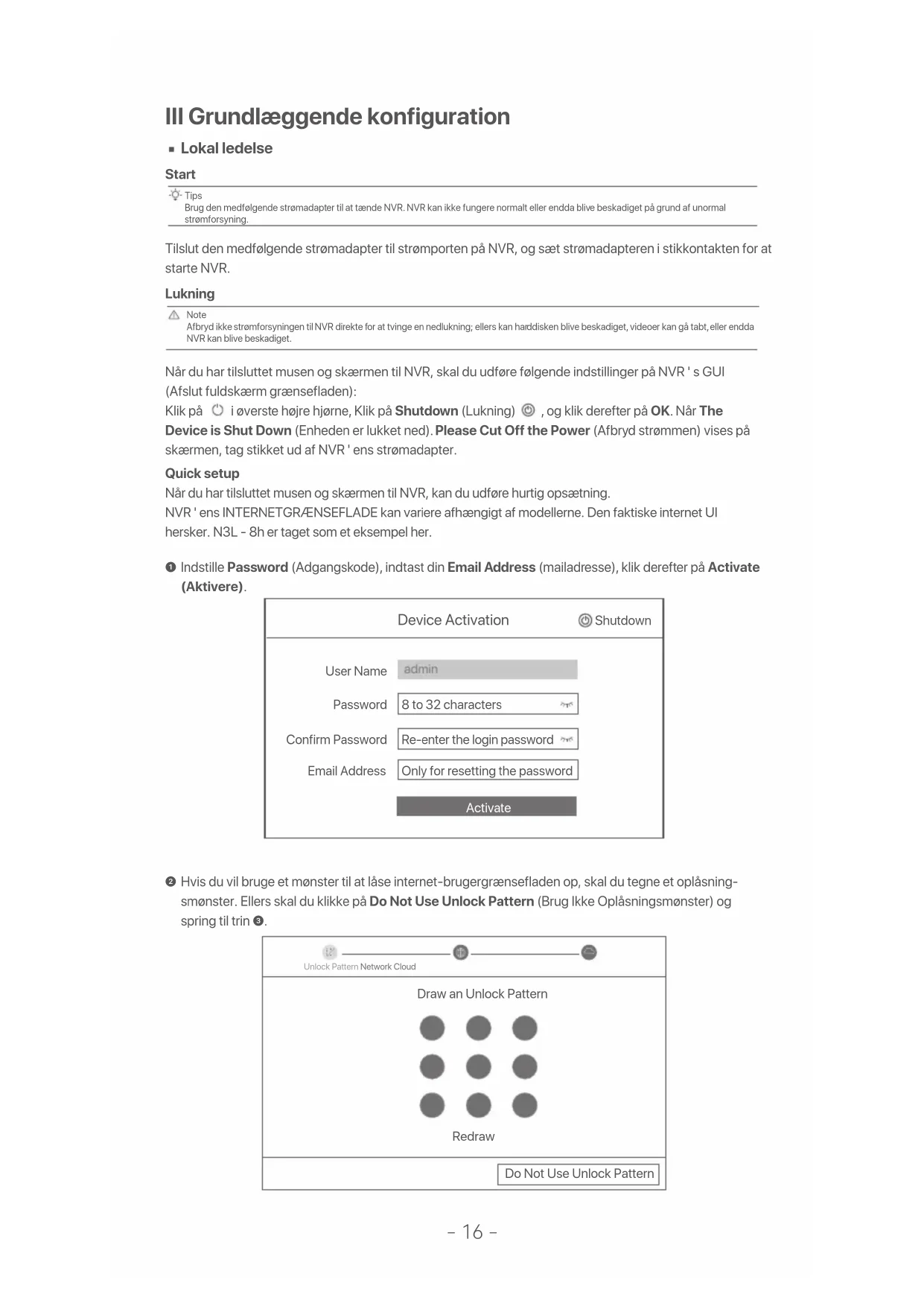

III Grundlæggende konfiguration

■ Lokal ledelse

Start

Tips

Brug den medfølgende strømadapter til at tænde NVR. NVR kan ikke fungere normalt eller endda blive beskadiget på grund af unormal strømforsyning.

Afbryd ikke strømforsyningen til NVR direkte for at tvinge en nedlukning; ellers kan harddisken blive beskadiget, videoer kan gå tabt, eller endda NVR kan blive beskadiget.

Når du har tilsluttet musen og skærmen til NVR, skal du udføre følgende indstillinger på NVR 's GUI (Afslut fuldskærm grænsefladen):

Klik på 🔒 i øverste højre hjørne, Klik på Shutdown (Lukning) ⏻, og klik derefter på OK. Når The

Device is Shut Down (Enheden er lukket ned). Please Cut Off the Power (Afbryd strømmen) vises på skærmen, tag stikket ud af NVR 'ens strømadapter.

Quick setup

Når du har tilsluttet musen og skærmen til NVR, kan du udføre hurtig opsætning.

NVR 'ens INTERNETGRÅENSEFLADE kan variere afhængigt af modellerne. Den faktiske internet UI hersker. N3L - 8h er taget som et eksempel her.

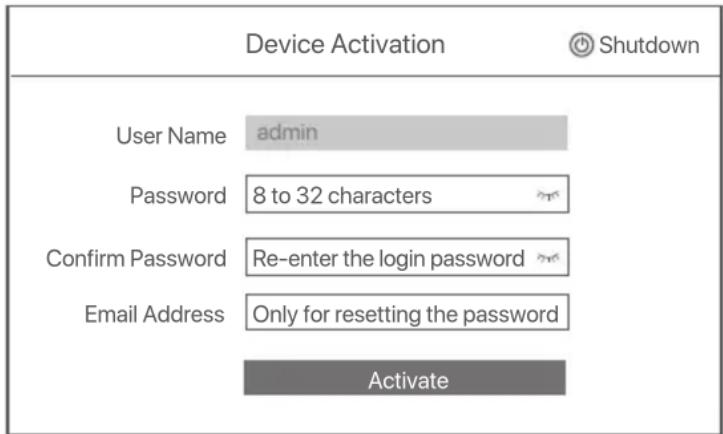

① Indstille Password (Adgangskode), indtast din Email Address (mailadresse), klik derefter på Activate (Aktivere).

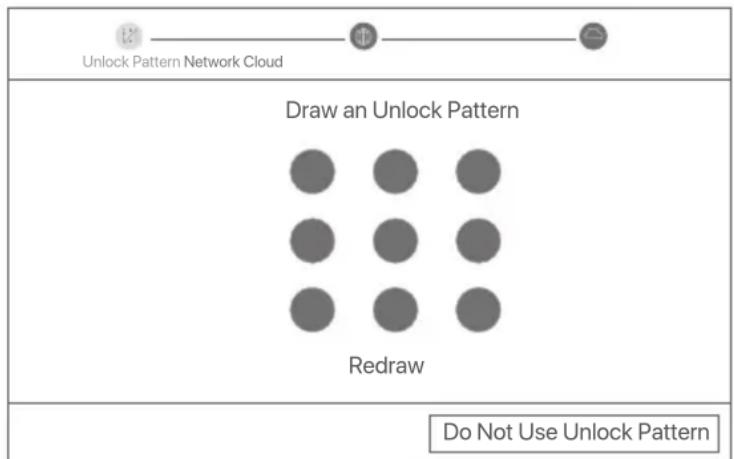

② Hvis du vil bruge et mønster til at låse internet-brugergrænsefladen op, skal du tegne et oplåsningsmønster. Ellers skal du klikke på Do Not Use Unlock Pattern (Brug Ikke Oplåsningsmønster) og spring til trin ③.

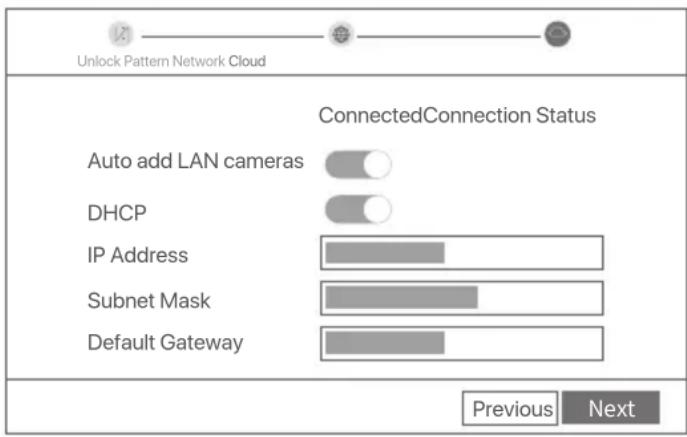

3 Sørg for, at forbindelsesstatus er Connected (Tilsluttet), og aktivere eller deaktivere Auto add LAN cameras (Tilføj automatisk LAN kameraer) funktion efter behov.

• Hvis du automatisk vil tilføje kameraer på LAN-siden af NVR, skal du klikke på Next (Næste). Spring til trin 5.
• Hvis du manuelt vil tilføje kameraer på LAN-siden af NVR, kan du deaktivere Auto add LAN cameras (Tilføj automatisk LAN-kameraer) funktion, og klik på Next (Næste).

Hvis forbindelsesstatus er Disconnected (Afbryde), prøv følgende løsninger:

• Sørg for, at LAN-porten på NVR er tilsluttet korrekt.
• Sørg for, at DHCP-serverfunktionen på den router, som NVR er tilsluttet, er aktiveret.

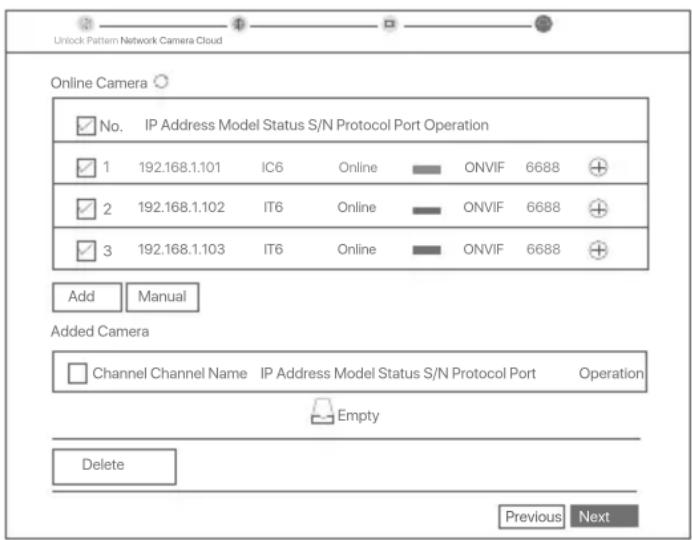

Vælg det kamera, du vil tilføje i Online Camera (Online Kamera) liste, og klik på Add (Tilføje). Når kameraet vises i Added Camera (Tilføjet Kamera) liste og status er Online, klikke Next (Næste).

• Hvis det kamera, du vil tilføje, er tilsluttet kontakten eller routeren, der er tilsluttet LAN-porten på NVR, skal du sikre dig, at kameraets IP-adresse og NVR er i det samme netværkssegment.
• Hvis NVR understøtter PoE-porte, og det kamera, du vil tilføje, er blevet tilsluttet PoE-porten på NVR, skal du sikre dig, at kameraets DHCP-funktion er aktiveret.
• Hvis det kamera, du vil tilføje, er aktiveret, og brugernavnet og adgangskoden er forskellige fra NVR 'ens, skal du klikke på + for at indtaste de relevante oplysninger og klikke på Add (Tilføje).

Unlock Pattern Network Camera Cloud Online Camera ✓ No. IP Address Model Status S/N Protocol Port Operation ✓ 1 192.168.1.101 IC6 Online ONVIF 6688 + ✓ 2 192.168.1.102 IT6 Online ONVIF 6688 + ✓ 3 192.168.1.103 IT6 Online ONVIF 6688 + Add Manual Added Camera Channel Channel Name IP Address Model Status S/N Protocol Port Operation Empty Delete Previous Next

• Hvis cloud status er Offline, sørg for, at den router, som NVR er tilsluttet, kan få adgang til internettet, og Filterfunktionen er deaktiveret.
• Du kan også administrere NVR via TDSEE appen. Se App management i denne vejledning for detaljer.

Fuldføre.

Du kan forhåndsvise videoer i realtid, afspille optagelserne og administrere overvågningsenheder.

■ App management

Når cloud-tjenesten i NVR er aktiveret, og cloud-status er online, kan du tilføje og administrere NVR via Tdsee-appen.
① Hent TDSEE App.

② Sørg for, at NVR er tændt og fungerer korrekt.
Kør Tdsee-appen, og følg instruktionerne for at fuldføre brugerregistreringen. Gå ind på startsiden, og tryk derefter på Tilføj en enhed eller i øverste højre hjørne af startsiden.

Tips

For at sikre, at login-adgangskoden til NVR kan nulstilles via Tdsee-appen, skal du registrere dig ved hjælp af den e-mail-adresse, du brugte til at aktivere NVR.

4 Scan QR-koden på etiketten nederst på NVR 'en, eller scan kr-koden på Cloud Service (Sky Service) følg derefter instruktionerne i appen.

Når du har tilføjet NVR, kan du eksternt forhåndsvise videoer i realtid, afspille optagelserne og kontrollere alarmmeddelelser via Tdsee-appen.

Disse serier af NVR'er kan administreres på web-Ul.

Aktivere

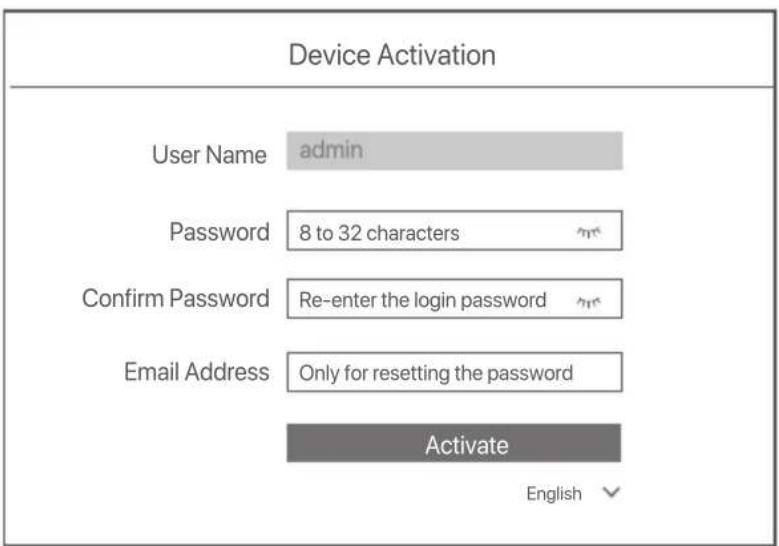

Hvis NVR ikke er aktiveret, kan du aktivere den via internet-brugergrænsefladen. Når aktiveringen er afsluttet, skal du logge ind igen.

① Tilslut computeren til kontakten eller routeren, der er tilsluttet NVR.
② Indstil computerens IP-adresse til en ubrugt, der tilhører det samme netværkssegment som standard IP-adressen på NVR, men forskellig fra IP-adressen på NVR.

NVR 'ens standard login-IP-adresse er 192.168.1.254. Indstil IP-adressen på computeren til 192.168.1.X (X angiver 2 til 253 og bruges ikke af andre enheder).

③ Start en bro. ser og indtast standard IP-adressen 192.168.1.254 af NVR i adresselinjen. Indstille Password (Adgangskode), indtast din Email Address (Mailadresse), og klik på Activate (Aktivere).

Tips

NVR understøtter HTTPS login. Når du får adgang til dets INTERNETGRÅENSEFLADE, kan Bro.seren bede om, at internetadressen ikke er sikker, bare ignorere den og fortsætte.

DHCP-funktionen af NVR er aktiveret. Hvis der er en DHCP-server i netværket, kan IP-adressen på NVR ændres. Se den faktiske IP-adresse, der er tildelt NVR af DHCP-serveren.

Log ind på Internet UI

Se trin ① at ③ i Aktivere for at betjene.

Ofte stillede spørgsmål

Spørgsmål 1. Hvad skal jeg gøre, hvis der ikke er afspilningsvideoer på NVR?

A1.

- Sørg for, at harddisken fungerer korrekt.

Navigator til Configuration (Konfiguration) > Storage (Opbevaring) > HDD:

• Hvis harddisken ikke registreres, skal du først lukke NVR 'en, gen installere harddisken og starte NVR' en.
• Hvis harddisken er unormal, skal du først lukke NVR 'en, gen installere harddisken og starte NVR' en. Hvis problemet fortsætter, skal du formatere harddisken.
• Hvis formateringen mislykkes, skal du først lukke NVR 'en, udskifte harddisken og starte NVR' en.

- Sørg for, at optagelsesplanen er korrekt.

Navigator til Configuration (Konfiguration) > Storage (Opbevaring) > Schedule (Tidsplan), og sikre, at:

• Kanal optagelsesplanen er aktiveret.
• Optage tiden og optage typen er indstillet korrekt. Hvis ikke, skal du indstille og gemme dem efter behov.

Spørgsmål 2. Hvad skal jeg gøre, hvis TDSEE Appen ikke tilføjer NVR?

A2. Navigator til Configuration (Konfiguration) > Network (Netværk) > Cloud Service af NVR for at sikre, at cloud service-funktionen er aktiveret.

• Hvis Cloud Status (Sky Status) er Online, sørg for, at mobiltelefonen (med appen installeret) er forbundet til internettet.
• Hvis Cloud Status (Sky Status) er Offline, prøv følgende løsninger:

- Navigator til Configuration (Konfiguration) > Network (Netværk) > Internet for at sikre, at konfigurationen af internetparametre er korrekt.

- Sørg for, at LAN-porten på NVR er korrekt tilsluttet peer-siden (kontakt eller router).

- Sørg for, at routeren i netværket er tilsluttet internettet, og at Filterfunktionen er deaktiveret (såsom MAC-filter og sortliste)

- Sørg for, at routerens DHCP-serverfunktion i netværket er aktiveret.

Spørgsmål 3. Hvad skal jeg gøre, hvis der ikke er nogen billedvisning på NVR-kanalen?

A3. Navigator til Configuration (Konfiguration) > Channel (Kanal) > Camera (Digitalkamera) af GUI af NVR, finde Added Camera (Tilføjet Kamera), og kontroller kameraets status for kanalen.

• Hvis kameraets status for kanalen er Online, Navigator til Configuration (Konfiguration) > Channel (Kanal) > Image (Billede), og sikre, at Brightness and Contrast (Lysstyrke og kontrast) under Image Parameters (Billedparametre) er ikke begge 0.

• Hvis kameraets status for kanalen er Error (Fejl), hold musen over ⏻ for at kontrollere undtagelsesårsagen, og prøv følgende løsninger:

• Hvis undtagelsesårsagen er forkert brugernavn eller adgangskode, skal du klikke på og indtaste login-brugernavnet og adgangskoden igen.

• Hvis undtagelsesårsagen er Disconnected (Afbryde), sørg for, at forbindelsen mellem NVR og kameraet er normal, og Ethernet-kablet ikke er løst.
• Slet eller Nulstil kameraet og tilføj det igen.
• Sluk for kameraet og genstart det.

Spørgsmål 4. Hvad skal jeg gøre, hvis NVR ikke kan finde kameraet?

A4: Hvis NVR understøtter PoE-porten, og kameraet er blevet tilsluttet PoE-porten på NVR, kan du prøve følgende løsninger:

• Tilslut computeren og kameraet til det samme netværk, og aktiver DHCP-funktion af kameraet (via klientstyringsværktøj, såsom ONVIF Device Manager eller Web UI på kameraet til konfiguration).
• Hvis kameraet er et tredjepartskamera, skal du sikre dig, at kameraet understøtter ONVIF, og ONVIF er aktiveret, og en administrator med brugernavnet admin er føjet til brugerlisten.

Hvis kameraet er tilsluttet LAN-siden af NVR, kan du prøve følgende løsninger:

• Sørg for, at kameraet fungerer korrekt, og at kameraet er tilsluttet korrekt til kontakten eller routeren, der er tilsluttet NVR, og at Ethernet-kablet er stramt.
• Sørg for, at kameraets IP-adresse er i samme netværkssegment som NVR 'ens LAN-IP-adresse (via klientstyringsværktøj, såsom ONVIF Device Manager eller web-Ul for kameraet til konfiguration).
• Hvis kameraet er et tredjepartskamera, skal du sikre dig, at kameraet understøtter ONVIF, og ONVIF er aktiveret, og en administrator med brugernavnet admin er føjet til brugerlisten.

Hvis problemet fortsætter, bedes du kontakte Tenda teknisk support.
