MANUALE UTENTE N3L4H Tenda

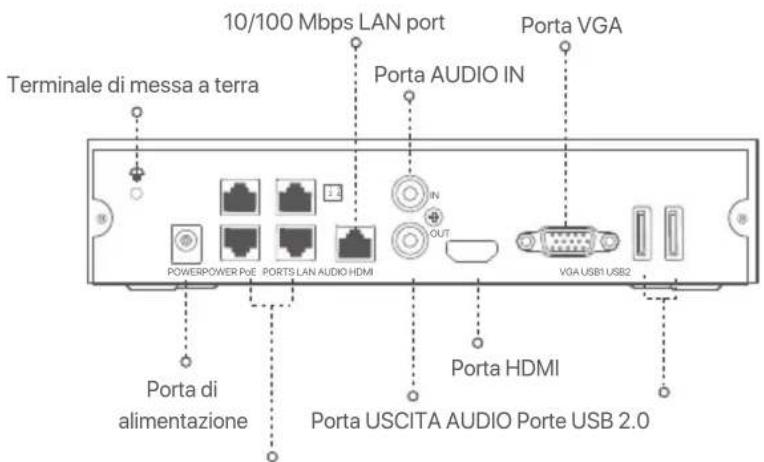

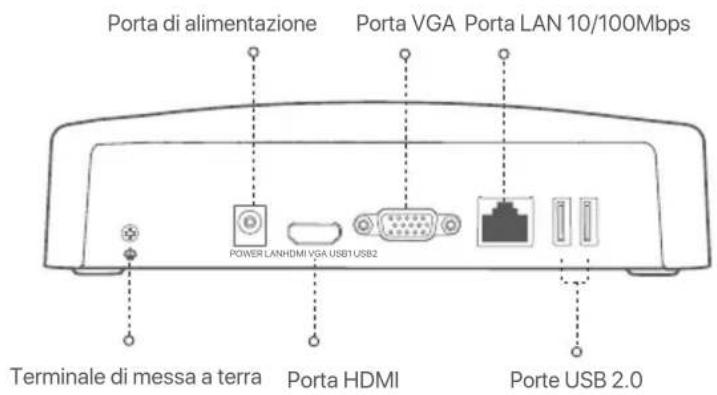

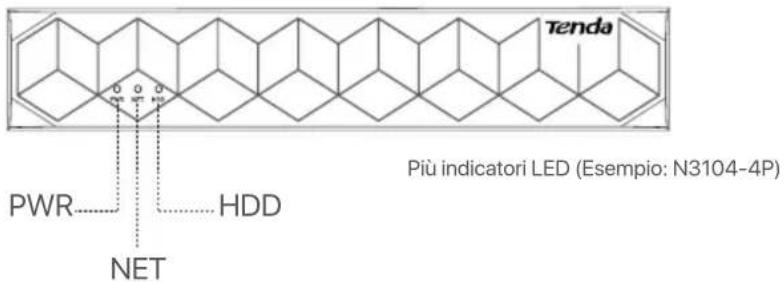

Porta di alimentazione Porta USCITA AUDIO Porte USB 2.0 Porta HDMI Porte di negoziazione automatica 10/100 Mbps per alimentazione PoE e trasmissione dati. Terminale di messa a terra 10/100 Mbps LAN port Porta AUDIO IN Porta VGA POWERPOWER PoE PORTS LAN AUDIO HDMI OUT

NVR ordinario (Esempio: N3L-8H)- 173 - Terminale di messa a terra.Collegare il terminale di messa a terra dell'NVR alla terra o al terminale di terra dell'edificio con un cavo di messa a terra per evitare che l'elettricità statica o i fulmini danneggino l'NVR.Porta di alimentazione.Utilizzare l'adattatore di alimentazione incluso per accendere l'NVR.Porta Fast Ethernet, che supporta l'alimentazione IEEE 802.3af/at PoE. Utilizzato per connettersi alle telecamere.POWER PoE PORTS LAN AUDIO AUDIO OUT HDMI VGA USB Porta LAN Fast Ethernet.Utilizzato per connettersi a dispositivi come router e switch.Porta di ingresso audio.Utilizzato per il collegamento ai dispositivi di ingresso audio, come i pickup.Porta di uscita audio.Utilizzato per connettersi a dispositivi di uscita audio, come altoparlanti attivi.Porta HDMI.Collegare il monitor o la TV a questa porta utilizzando un cavo HDMI per l'uscita audio e video.Porta VGA.Collegare il monitor a questa porta utilizzando un cavo VGA per l'uscita video.Porta USB 2.0.Utilizzato per connettersi a dispositivi come un mouse e un dispositivo di archiviazione USB. DescrizionePorta Suggerimenti - Cavo Ethernet consigliato: CAT 5 o superiore. - Distanza di alimentazione:

• Modalità normale (predefinita): fino a 100 m

• Modalità a lungo raggio: fino a 250 m Suggerimenti Quando si installa o si sostituisce l'HDD, interrompere l'alimentazione dell'NVR, altrimenti l'HDD potrebbe non essere rilevato o addirittura danneggiato. I Installare l'HDD L'aspetto degli NVRs può variare a seconda dei modelli. Le seguenti informazioni sono solo di riferimento. Si prega di installare l'HDD corrispondente al modello acquistato. Questo prodotto non include alcun HDD. Si consiglia di utilizzare HDD dedicato alla videosorveglianza. Potrebbe essere necessario utilizzare un cacciavite, non compreso nella confezione.

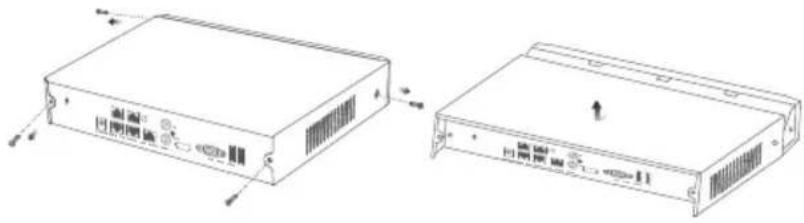

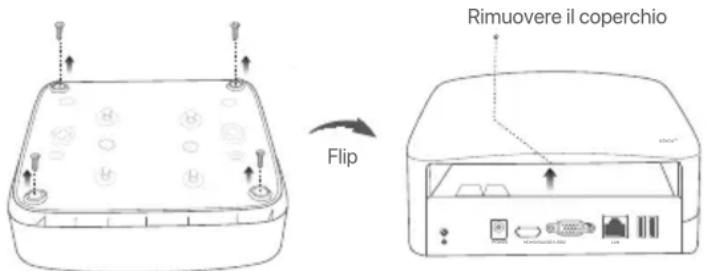

Svitare le viti sul fondo e rimuovere il coperchio dell'NVR. Tenere le viti per un uso successivo. Rimuovere il coperchio Flip POWERPOWER LAN

Scocca in plastica NVR (Esempio: N3L-8H)- 174 - 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64#

Guscio metallico NVR (Esempio: N3104-4P)

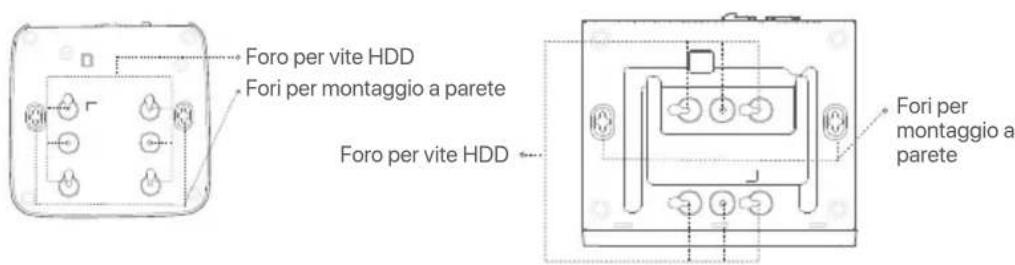

Estrarre 2 viti dal pacchetto di installazione dell'NVR e avvitarle nei due fori per viti più vicini al connettore SATA. Tenere circa 2 mm tra la testa della vite e l'HDD per la successiva installazione.

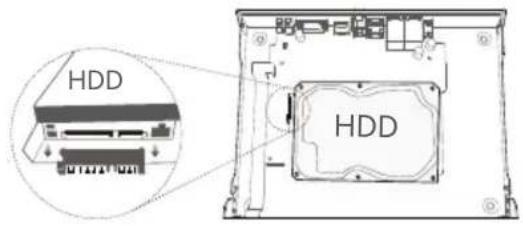

Allineare il connettore SATA dell'HDD con lo slot SATA sulla scheda madre dell'NVR, e inserire l'HDD nello slot finché non è fissato saldamente.

Estrarre le viti rimanenti dal pacchetto di installazione dell'NVR, e avvitarle nei fori delle viti dell'HDD per fissarlo al telaio.

Montaggio del coperchio con le viti precedentemente rimosse. Connettore SATA HDD HDD HDD HDD HDD Scocca in plastica NVR (Esempio: N3L-8H) Guscio metallico NVR (Esempio: N3104-4P) 108&3108&3 1P&10354 -"/ "6%*0 )%.*

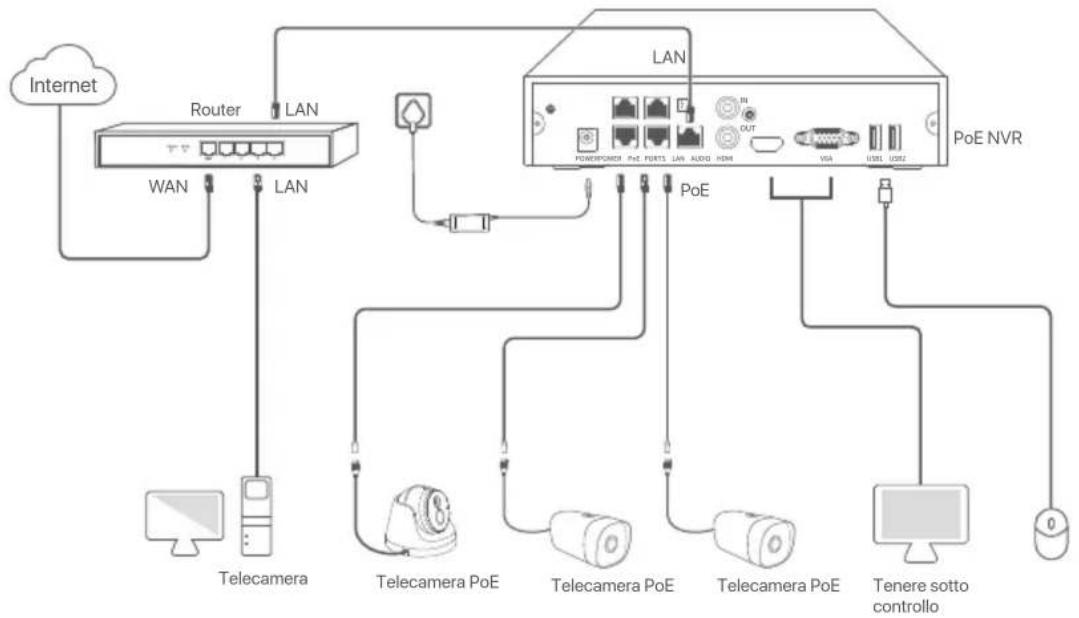

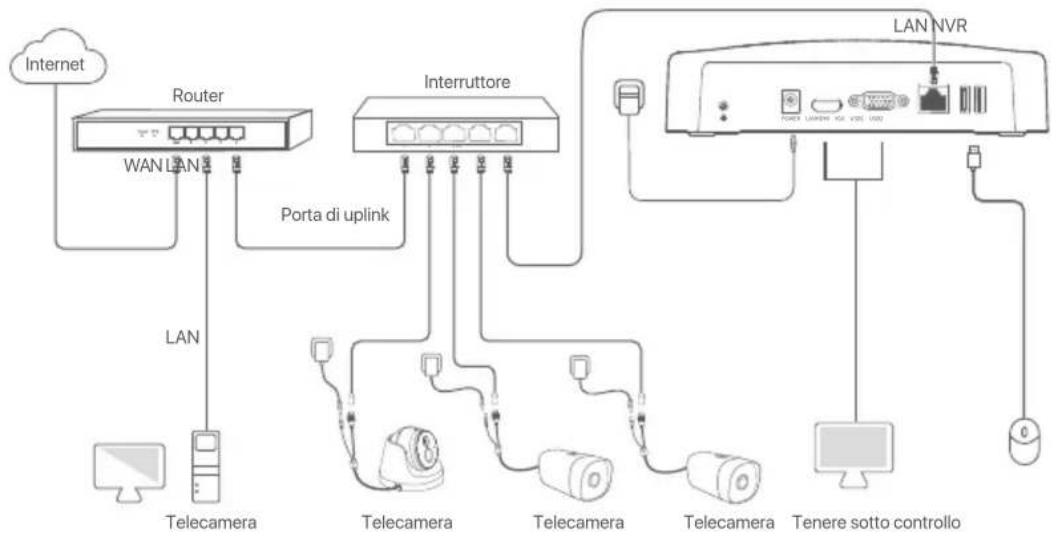

Telecamera PoE Telecamera PoE Telecamera PoE Telecamera Router LAN LAN PoE NVR WAN LAN Internet Tenere sotto controllo PoE- 176 - III Configurazione di base Installazione rapida

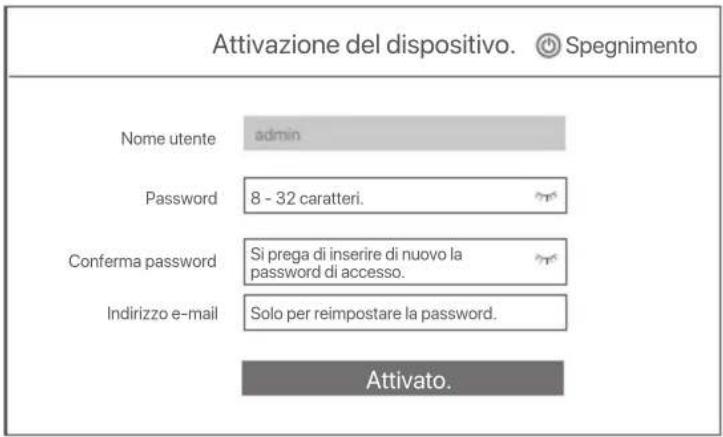

Dopo aver collegato il mouse e il monitor all'NVR, è possibile eseguire una configurazione rapida. L'interfaccia utente web dell'NVR può variare a seconda dei diversi modelli. Il modello N3L-8H di NVR è preso qui come esempio. Impostare la Password di accesso, inserire il Suo indirizzo e-mail e fare click su Attivato. Dopo aver collegato il mouse e il monitor all'NVR, eseguire le seguenti impostazioni sull'interfaccia utente web dell'NVR (uscire dall'interfaccia a schermo intero): Fare click su nell'angolo in alto a destra, fare click su Spegnimento , e quindi fare clic su OK. Quando il dispositivo è spento, verrà visualizzato sullo schermo "Si prega di interrompere l'alimentazione", sarà quindi possibile scollegare l'adattatore di alimentazione dell'NVR. Avvio Gestione locale Collegare l'adattatore di alimentazione da incluso alla porta di alimentazione dell'NVR, e collegare l'adattatore di alimentazione alla presa di corrente per avviare l'NVR. Utilizzare l'adattatore di alimentazione incluso per accendere NVR. Un'alimentatore non adatto causerà il malfunzionamento di NVR o addirittura il danneggiamento di NVR. Spegnimento Nota Suggerimenti Non interrompere direttamente l'alimentazione dell'NVR per forzare lo spegnimento; in caso contrario, l'HDD potrebbe essere danneggiato, i video potrebbero essere persi o l'NVR potrebbe essere danneggiato. Attivazione del dispositivo. 8 - 32 caratteri.Si prega di inserire di nuovo la password di accesso.Solo per reimpostare la password.Nome utentePasswordConferma passwordIndirizzo e-mail Attivato. admin SpegnimentoSblocca la sequenza Network CloudDisegna la sequenza di sblocco.RidisegnaNon utilizzare la sequenza di sblocco

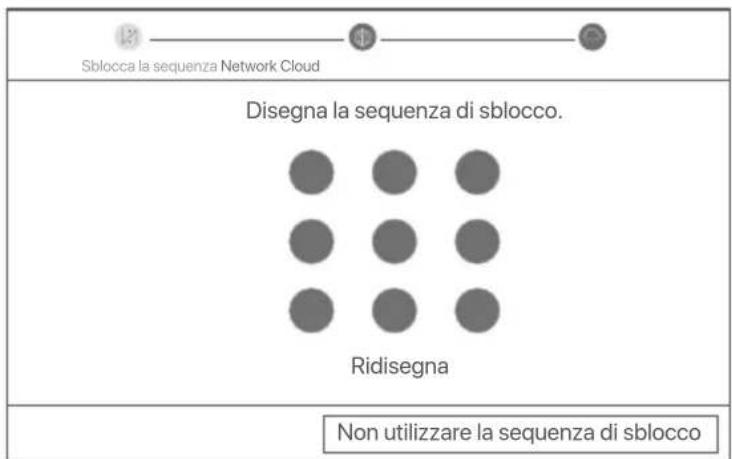

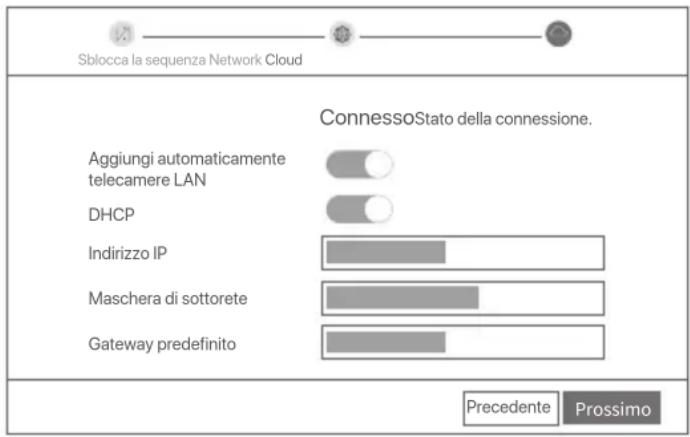

Se desidera utilizzare una sequenza per sbloccare l'interfaccia utente web, si prega di disegnare una sequenza di sblocco. Altrimenti, fare click su Non utilizzare la sequenza di sblocco e andare al passaggio ➌.- 177 - ConnessoStato della connessione. Aggiungi automaticamente telecamere LAN Indirizzo IP Maschera di sottorete Gateway predefinito Sblocca la sequenza Network Cloud Precedente 1SPTTJNP DHCP PrecedenteProssimoSblocca la sequenza Network Fotocamera CloudTelecamera in linea No. Canale Nome del canaleIndirizzo IPModello Stato S/N Protocollo PorteFunzionamentoIndirizzo IP Modello Status S/N ProtocolloPorteFunzionamentoTelecamera aggiunta 1 192.168.1.101 IC6 Online ONVIF 6688

AggiungiCancellaManualeVuoto Se la telecamera che si desidera aggiungere è stata collegata allo switch o al router connesso alla porta LAN dell'NVR, assicurarsi che l'indirizzo IP della telecamera e dell'NVR siano nello stesso segmento di rete. Se l'NVR supporta le porte PoE e la telecamera che si desidera aggiungere è stata collegata alla porta PoE dell'NVR, assicurarsi che la funzione DHCP della telecamera sia abilitata. Se la telecamera che si vuole aggiungere è attivata e il nome utente e la password sono diversi da quelli dell'NVR, fare click su (%s), inserire le informazioni pertinenti e fare click su Aggiungi.

Suggerimenti Assiscurarsi che lo stato della connessione sia Connesso e abilitare o disabilitare la funzione di Aggiungi automaticamente telecamere LAN come richiesto. - Se vuole aggiungere automaticamente le telecamere sul lato LAN di NVR, fare click su Prossimo. Andare al passaggio ➎. - Se si desidera aggiungere manualmente le telecamere sul lato LAN di NVR, è possibile disabilitare la funzione di Aggiungi automaticamente telecamere LAN e fare click su Prossimo. Assicurarsi che la connessione alla porta LAN dell'NVR sia normale. Assicurarsi che la funzione di server DHCP del router a cui è connesso l'NVR sia abilitata.

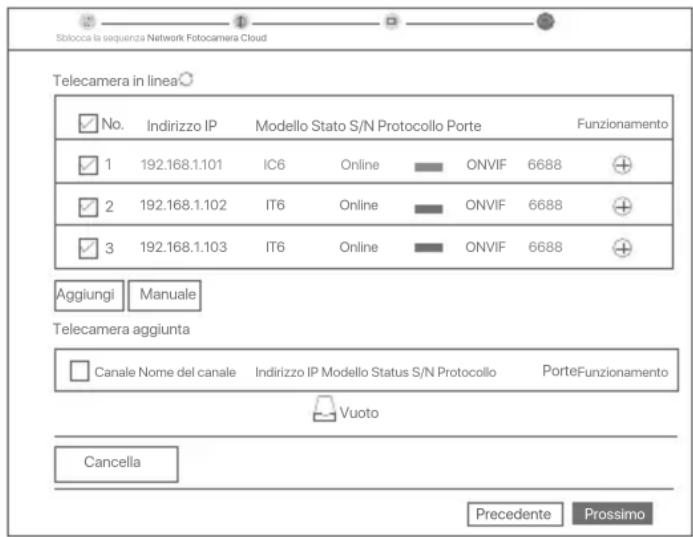

Aggiungere la fotocamera. Selezionare la telecamera che si desidera aggiungere all'elenco Telecamera in linea e fare click su Aggiungi. Quando le telecamere vengono visualizzate nell'elenco Telecamera aggiunta e lo stato è Online, fare click su Prossimo. Suggerimenti

Se lo stato della connessione è Disconnesso, provare le seguenti soluzioni:

Suggerimenti Completato. Può visualizzare l'anteprima del video in tempo reale, riprodurre le registrazioni e gestire i dispositivi di monitoraggio, ecc. Assicurarsi che lo stato del cloud sia Online e fai click su OK.

Se lo stato del cloud è Offline, si prega di assicurarsi che il router a cui è connesso l'NVR possa accedere ad Internet e che la funzione di filtro sia disabilitata. È possibile gestire l'NVR tramite l'App TDSEE. Per i dettagli, si prega di fare riferimento a Gestione App in questa guida.Eseguire l'App TDSEE e seguire le istruzioni per completare la registrazione dell'utente. Accedere alla Home page, quindi toccare Aggiungi un dispositivo o nell'angolo in alto a destra della home page.

Se NVR non è attivato, è possibile attivarlo tramite l'interfaccia utente web. Al termine dell'attivazione, è necessario effettuare nuovamente il login. Attiva

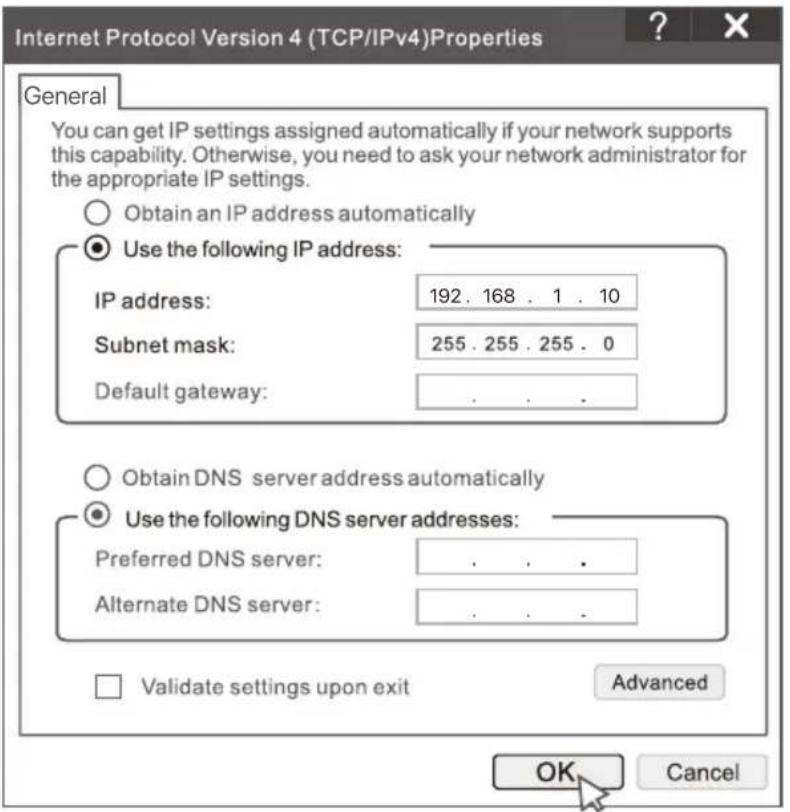

Collegare il computer allo switch o al router connesso all'NVR. Impostare l'indirizzo IP del computer su uno inutilizzato appartenente allo stesso segmento di rete dell'indirizzo IP dell'NVR ma diverso dall'indirizzo IP dell'NVR. L'indirizzo IP predefinito di accesso dell'NVR è 192.168.1.254, impostare l'indirizzo IP del computer su

192.168.1.X (X indica da 2 a 253 e non è utilizzato da altri dispositivi).

Gestione web Questa serie di NVR possono essere gestiti tramite interfaccia utente web. Gestione App Suggerimenti Dopo che il servizio cloud dell'NVR è stato abilitato ed il cloud è online, è possibile aggiungere e gestire l'NVR tramite l'app TDSEE.

Per garantire che la password di accesso dell'NVR possa essere reimpostata tramite l'App TDSEE, registrarsi con l'indirizzo e-mail utilizzata al momento dell'attivazione dell'NVR.

Scansionare il codice QR sull'etichetta nella parte inferiore dell'NVR o scansionare il codice QR sulla pagina del Servizio Cloud, quindi seguire le istruzioni nell'app. Dopo aver aggiunto l'NVR, è possibile visualizzare in remoto l'anteprima del video in tempo reale, riprodurre le registrazioni e controllare i messaggi di allarme tramite App TDSEE. 23$PEF

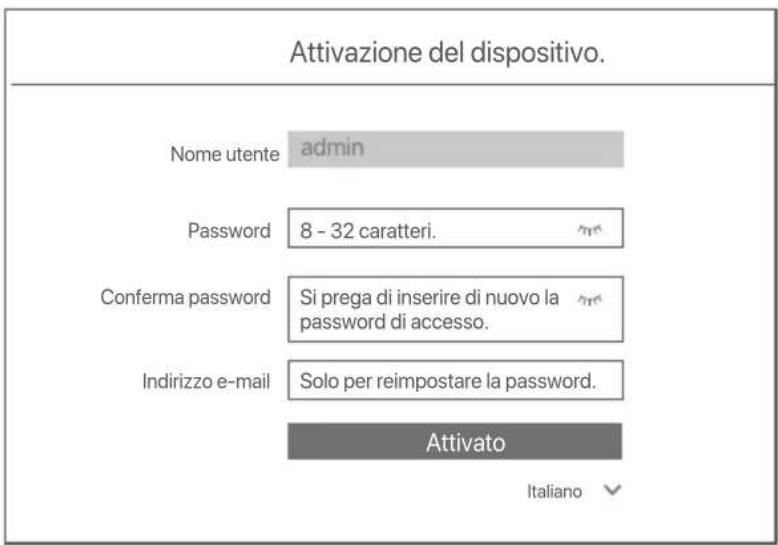

Scarica l'app TDSEE. Dopo che il cellulare è stato connesso correttamente a Internet, scaricare e installare App TDSEE sul Suo cellulare scansionando il codice QR o cercando TDSEE in Google Play o App Store. Assicurarsi che l'NVR sia acceso e funzioni correttamente.- 179 - General Accedere all'interfaccia utente web Suggerimenti L'NVR supporta l'accesso HTTPS. Quando accedi alla sua pagina di gestione, il browser potrebbe richiedere che l'indirizzo web non è sicuro, ignoralo e continua. Attivazione del dispositivo. 8 - 32 caratteri.Si prega di inserire di nuovo la password di accesso.Solo per reimpostare la password.Nome utentePasswordConferma passwordIndirizzo e-mail Attivato admin Italiano

Avviare un browser e inserire l'indirizzo IP 192.168.1.254 di NVR nella barra degli indirizzi. Impostare la Password, inserire il tuo Indirizzo e-mail e fare clic su Attivato. Impostazioni completate. È possibile accedere all'interfaccia utente Web di NVR per visualizzare l'anteprima del video in tempo reale o configurare NVR come richiesto. La funzione DHCP dell'NVR è abilitata. Se nella rete è presente un server DHCP, l'indirizzo IP dell'NVR potrebbe essere modificato. Fare riferimento all'indirizzo IP effettivo assegnato all'NVR dal server DHCP. Fare riferimento ai passaggi da ➊ a ➌ in Attivazione per operare.Q3. Cosa devo fare se non viene visualizzata alcuna immagine sul canale NVR? A3. Passare a Configurazione > Canale > Telecamera della GUI del NVR, trovare Telecamera aggiuntae controllare lo stato della telecamera del canale. - Se lo stato della telecamera del canale è Online passare a, Configurazione > Canale > Immagine, e assicurarsi che Luminosità e Contrasto sotto Parametri immagine non siano entrambi a 0. - Se lo stato della telecamera del canale è Errore, passare il mouse su per verificare il motivo dell'eccezione e provare le seguenti soluzioni:

• Se il motivo dell'eccezione è Nome utente o password errati, fare clic su e reinserire il nome utente e la password di accesso.

• Se il motivo dell'eccezione è Disconnesso, verificare che la connessione tra il NVR e la telecamera sia normale e che il cavo Ethernet non sia allentato.

• Eliminare o resettare la telecamera e aggiungerla di nuovo.

• Spegnere la telecamera e riavviarla.

DOMANDE FREQUENTI Q1. Cosa devo fare se non ci sono video in riproduzione sull'NVR? A1. - Assicurarsi che l'HDD funzioni correttamente. Passare a Configurazione > Archiviazione > HDD: Se l'HDD non viene rilevato, spegnere prima il NVR, reinstallare l'HDD e avviare il NVR. - Se l'HDD è anomalo, spegnere prima il NVR, reinstallare l'HDD e avviare il NVR. Se il problema persiste, formattare l'HDD. Se la formattazione non riesce, spegnere prima l'NVR, sostituire l'HDD e avviare l'NVR. - Verificare che il piano di registrazione sia corretto. Passare a Configurazione > Archiviazione > Programma, e verificare che: - Il programma di registrazione del canale sia abilitato. - L'ora e il tipo di registrazione siano stati impostati correttamente. In caso contrario, impostarli e salvarli come richiesto. Q2. Cosa devo fare se l'applicazione TDSEE non riesce ad aggiungere l'NVR? A2. Accedere a Configurazione > Rete > Servizio Cloud del RIN per assicurarsi che la funzione del servizio cloud sia abilitata. - If Stato Cloud is Online, assicurarsi che il telefono cellulare (con l'App installata) sia connesso a Internet. - If Stato Cloud is Offline, provare le seguenti soluzioni:

• Accedere a Configurazione > Rete > Internet per verificare che la configurazione dei parametri Internet sia corretta.

• Assicurarsi che la porta LAN del RIN sia collegata correttamente al lato peer (switch o router).

• Assicurarsi che il router sia collegato a Internet e che la funzione di filtro sia disabilitata (come il filtro MAC e la blacklist).
