NAUDOJIMO INSTRUKCIJA N3L4H Tenda

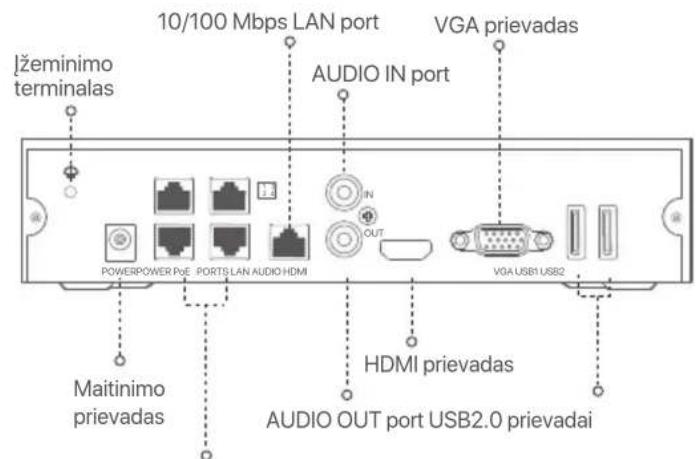

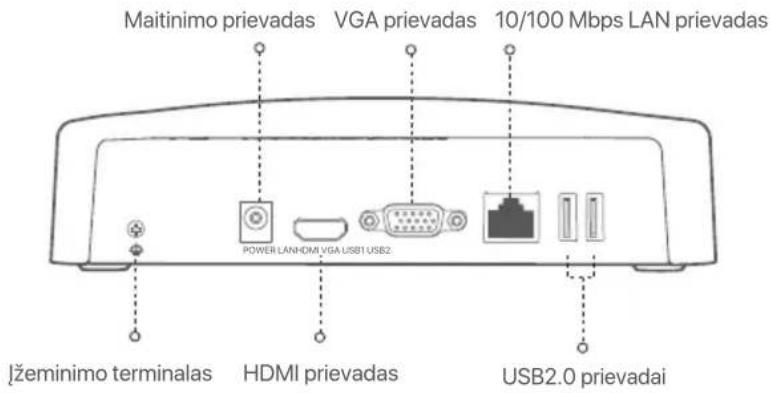

Įprastas NVR (pavyzdys: N3L-8H)-33- Įžeminimo terminalasNVR įžeminimo gnybtą įžeminimo kabeliu prijunkite prie žemės arba pastato įžeminimo gnybto, kad statinė elektra ar žaibas nesugadintų NVR.Maitinimo prievadas.Norėdami įjungti NVR, naudokite pridedamą maitinimo adapterį.Fast Ethernet prievadas, palaikantis IEEE 802.3af/at PoE maitinimą. Naudojamas prijungti prie kamerų.POWER PoE PORTS LAN AUDIO AUDIO OUT HDMI VGA USB Greitojo eterneto LAN prievadas.Naudojamas prisijungti prie tokių įrenginių kaip maršrutizatorius ir komutatorius.Garso įvesties prievadas.Naudojamas prijungti prie garso įvesties įrenginių , pvz., imtuvų.Garso išvesties prievadas.Naudojamas garso išvesties įrenginiams, pavyzdžiui, aktyviesiems garsiakalbiams, prijungti.HDMI port.Prie šio prievado HDMI kabeliu prijunkite monitorių arba televizorių, kad būtų galima prijungti garso ir vaizdo išvestį.VGA port.Prie šio prievado prijunkite monitorių, naudodami VGA kabelį, kad galėtumėte išvesti vaizdo įrašą.USB 2.0 port.Naudojamas tokiems prietaisams, kaip pelė ir USB atminties įrenginys, prijungti. apibūdinimasPrievadas Tips - Rekomenduojamas eterneto kabelis: CAT 5 arba geresnis. - Maitinimo atstumas:

• Normalus režimas (numatytasis): Iki 100 m

• Tolimojo nuotolio režimas: Iki 250 m PatarimaiDiegdami arba keisdami HDD, atjunkite NVR maitinimą, nes priešingu atveju HDD gali būti neaptiktas arba net sugadintas. I HDD montavimas NVR išvaizda gali skirtis priklausomai nuo modelio. Toliau pateikta informacija yra tik informacinio pobūdžio. Įdiekite HDD, atitinkantį įsigytą modelį. Šiame gaminyje nėra jokio HDD, todėl rekomenduojama naudoti stebėjimui skirtą HDD. Montuojant gali prireikti atsuktuvo. Paruoškite jį patys.

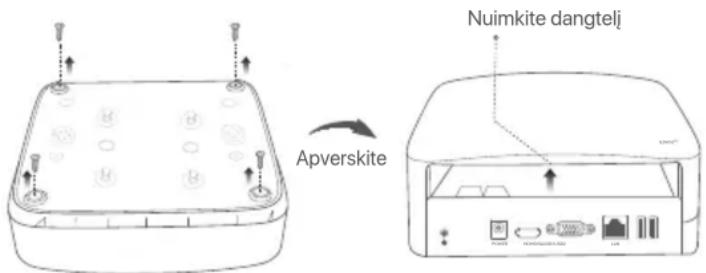

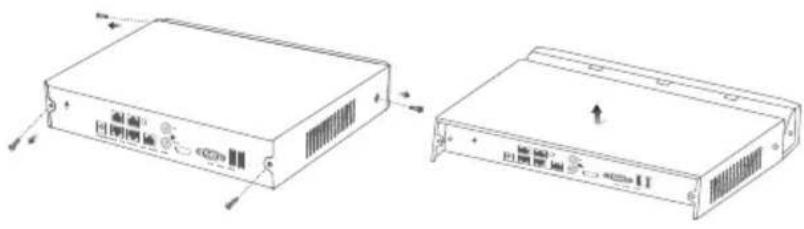

Atsuktuvu atsukite varžtus ir nuimkite NVR dangtelį. Pasilikite varžtus vėlesniam naudojimui. Nuimkite dangtelįApverskitePOWERPOWER LAN

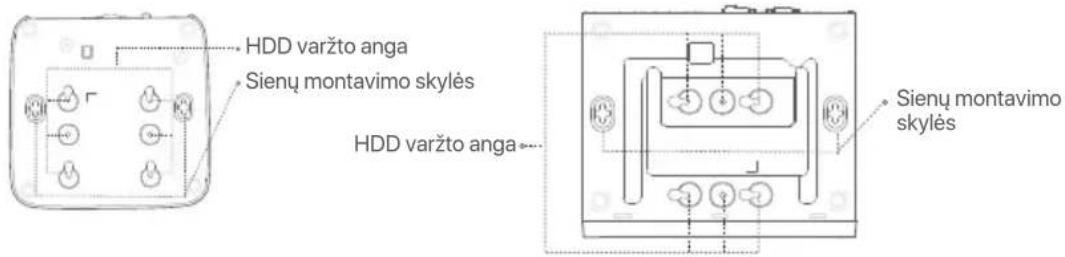

Iš NVR diegimo pakuotės ištraukite 2 varžtus ir įsukite juos į dvi varžtų skyles, esančias arčiausiai SATA jungties. Tarp varžtų galvutės ir standžiojo disko palikite maždaug 2 mm atstumą vėlesniam montavimui.

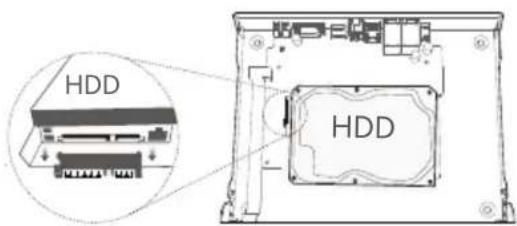

Sulygiuokite standžiojo disko SATA jungtį su SATA lizdu, esančiu NVR pagrindinėje plokštėje, tada įdėkite standųjį diską į lizdą, kol jis bus tvirtai pritvirtintas.

Iš NVR diegimo pakuotės išimkite likusius varžtus ir įsukite juos į HDD varžtų skyles, kad pritvirtin- tumėte HDD.

Pritvirtinkite dangtį anksčiau išsuktais varžtais. SATA jungtis HDD HDD HDD HDD HDD Plastikinio korpuso NVR (pavyzdys: N3L-8H) Metalinio apvalkalo NVR (pavyzdys: N3104-4P) 108&3108&3 1P&10354 -"/ "6%*0 )%.*

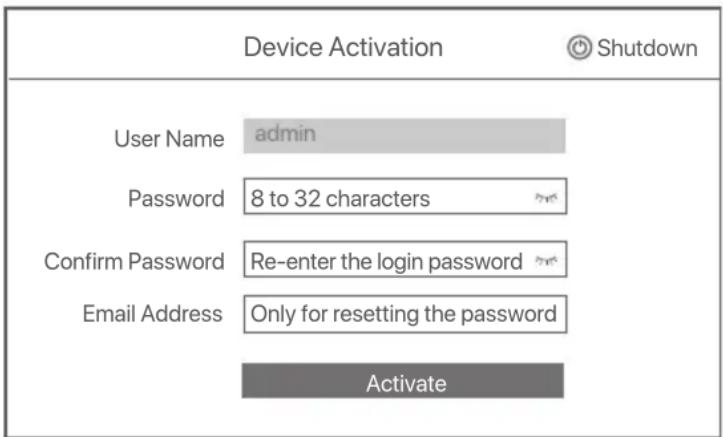

Prijungę pelę ir monitorių prie NVR, galite atlikti greitąją sąranką. NVR žiniatinklio vartotojo sąsaja gali skirtis priklausomai nuo modelio. Vyrauja tikroji žiniatinklio vartotojo sąsaja. Čia kaip pavyzdys pateikiamas N3L-8H. Nustatykite Password (Slaptažodį), įveskite Email Address (el. pašto adresą) ir spustelėkite Activate (Aktyvinti). Prijungę pelę ir monitorių prie NVR, atlikite toliau nurodytus NVR grafinės sąsajos nustatymus (išeikite iš viso ekrano sąsajos): Viršutiniame dešiniajame kampe spustelėkite , spustelėkite Shutdown (Išjungti) , tada spustelėkite OK. Kai The Device is Shut Down (įrenginys išjungiamas). Ekrane rodomas Please Cut Off the Power (prašymas išjungti maitinimą), atjunkite NVR maitinimo adapterį. Paleidimas Vietinis valdymas Prijunkite pridedamą maitinimo adapterį prie NVR maitinimo prievado ir įjunkite maitinimo adapterį į maitinimo lizdą, kad įjungtumėte NVR. Norėdami įjungti NVR, naudokite pridedamą maitinimo adapterį. Dėl neįprasto maitinimo šaltinio NVR gali neveikti normaliai arba net būti sugadintas. Išjungimas Note Tips Nenutraukite tiesiogiai NVR maitinimo šaltinio, kad priverstinai išjungtumėte įrenginį; priešingu atveju gali būti pažeistas HDD, prarasti vaizdo įrašai ar net sugadintas NVR. Device Activation 8 to 32 charactersRe-enter the login passwordOnly for resetting the passwordUser NamePasswordConfirm PasswordEmail AddressActivate admin ShutdownUnlock Pattern Network CloudDraw an Unlock PatternRedrawDo Not Use Unlock Pattern

Add DeleteManualEmpty Jei norima pridėti kamera prijungta prie komutatoriaus arba maršrutizatoriaus, prijungto prie NVR LAN prievado, įsitikinkite, kad kameros ir NVR IP adresas yra tame pačiame tinklo segmente. Jei NVR palaiko PoE prievadus ir kamera, kurią norite pridėti, prijungta prie NVR PoE prievado, įsitikinkite, kad įjungta kameros DHCP funkcija. Jei kamera, kurią norite pridėti, yra įjungta, o naudotojo vardas ir slaptažodis skiriasi nuo NVR naudotojo vardo ir slaptažodžio, spustelėkite , kad įvestumėte reikiamą informaciją, ir spustelėkite Add (Pridėti).

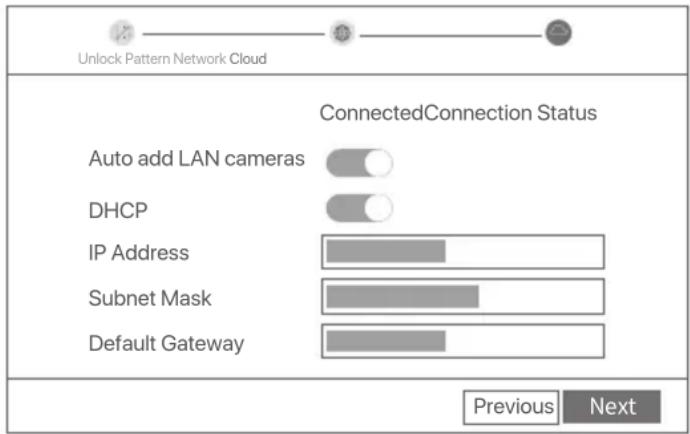

Tips Įsitikinkite, kad ryšio būsena yra Connected (Prijungta), ir prireikus įjunkite arba išjunkite Auto add LAN cameras (Automatinio LAN kamerų) pridėjimo funkciją. - Jei norite automatiškai pridėti NVR LAN pusėje esančias kameras, spustelėkite Next (Toliau). Pereikite prie ➎ žingsnio. - Jei norite rankiniu būdu pridėti kameras NVR LAN pusėje, galite išjungti funkciją Auto add LAN cameras (Automatiškai pridėti LAN kameras) ir spustelėkite Next (Toliau). Įsitikinkite, kad NVR LAN prievadas prijungtas tinkamai. Įsitikinkite, kad maršrutizatoriaus, prie kurio prijungtas NVR, DHCP serverio funkcija yra įjungta.

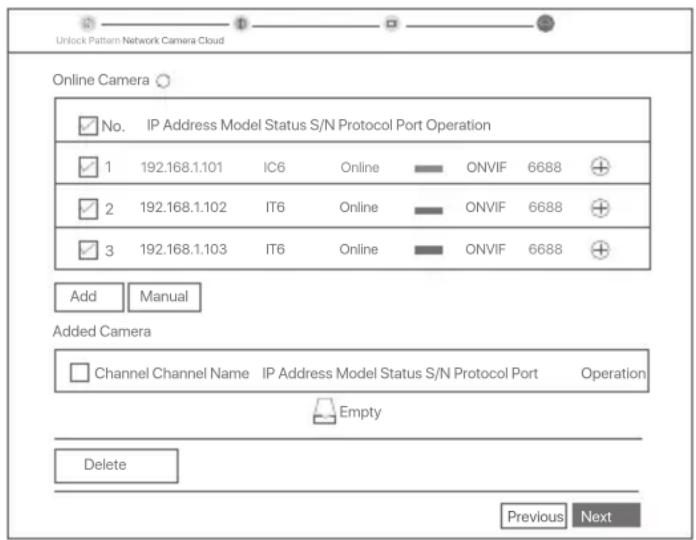

Pridėkite kamerą. Pasirinkite kamerą, kurią norite įtraukti į Online Camera (internetinių kamerų) sąrašą ir spustelėkite Add (Pridėti). Kai kamera atsiranda sąraše Added Camera (Pridėta kamera) ir jo būsena yra Online (Prisijungęs), spustelėkite Next (Toliau). Tips

Jei ryšio būsena yra Disconnected (Atjungta), išbandykite šiuos sprendimus:

Tips Baigta. Galite peržiūrėti vaizdo įrašus realiuoju laiku, atkurti įrašus ir valdyti stebėjimo įrenginius. Užtikrinkite, kad debesies būsena būtų Online (Prisijungęs), ir spustelėkite OK.

Jei debesies būsena yra Offline (Atsijungęs), įsitikinkite, kad maršrutizatorius, prie kurio prijungtas NVR, gali pasiekti internetą ir kad filtro funkcija yra išjungta. NVR taip pat galite valdyti naudodami TDSEE programėlę. Išsamesnės informacijos rasite šio vadovo skyriuje Programėlių valdymas.Paleiskite TDSEE programėlę ir vadovaukitės instrukcijomis, kad užbaigtumėte naudotojo registraciją. Įeikite į pagrindinį puslapį, tada bakstelėkite Įtraukti prietaisą arba viršutiniame dešiniajame pagrindinio puslapio kampe.

Jei NVR nėra įjungtas, galite jį įjungti per žiniatinklio sąsają. Kai aktyvavimas bus baigtas, turėsite dar kartą prisijungti. Aktyvinti

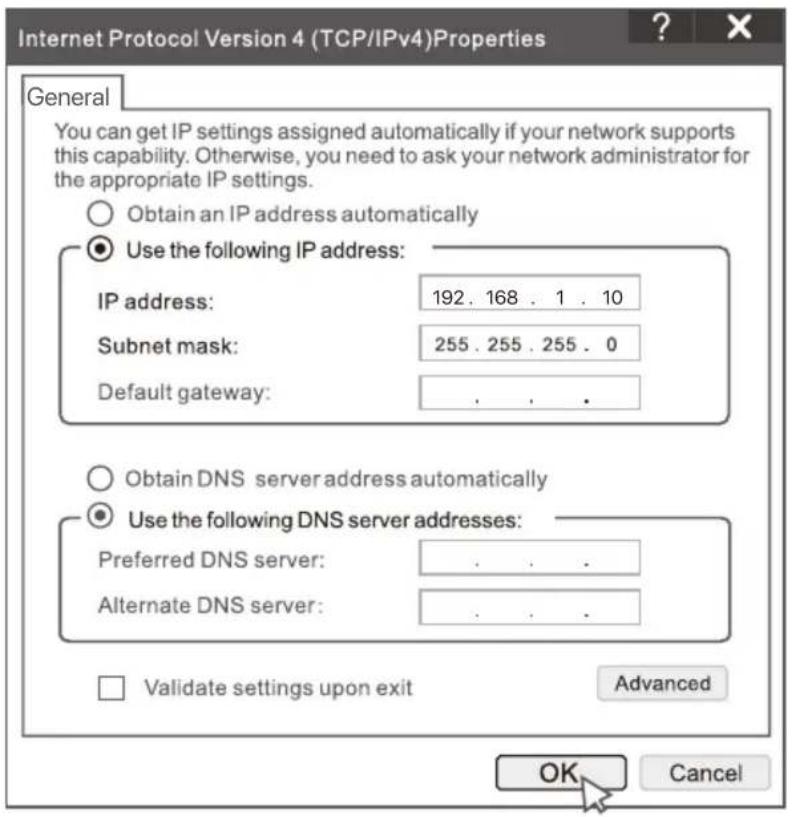

Prijunkite kompiuterį prie komutatoriaus arba maršrutizatoriaus, prijungto prie NVR. Nustatykite nenaudojamą kompiuterio IP adresą, priklausantį tam pačiam tinklo segmentui, kaip ir numatytasis NVR IP adresas, tačiau besiskiriantį nuo NVR IP adreso. Numatytasis NVR prisijungimo IP adresas yra 192.168.1.254. Nustatykite kompiuterio IP adresą

192.168.1.X (X reiškia nuo 2 iki 253 ir yra nenaudojamas kitų įrenginių).

Tinklo valdymas Šias NVR serijas galima valdyti žiniatinklio vartotojo sąsajoje. Programėlių valdymas Tips Įjungus NVR debesijos paslaugą ir nustačius debesijos būseną, galite pridėti ir valdyti NVR naudodamie- si TDSEE programėle.

Norėdami užtikrinti, kad NVR prisijungimo slaptažodį būtų galima iš naujo nustatyti per TDSEE programėlę, užsiregistruokite naudodami el. pašto adresą, kurį naudojote aktyvuodami NVR.

Nuskaitykite QR kodą, esantį NVR apačioje esančioje etiketėje, arba nuskaitykite QR kodą Cloud Service puslapyje, tada vadovaukitės programėlėje pateiktomis instrukcijomis. Pridėję NVR galite nuotoliniu būdu peržiūrėti vaizdo įrašus realiuoju laiku, atkurti įrašus ir patikrinti pavojaus pranešimus naudodamiesi TDSEE programėle. 23LPEBT "SCB Atsisiųskite TDSEE programėlę. Sėkmingai prijungę išmanųjį telefoną prie interneto, atsisiųskite ir į mobilųjį telefoną įdiekite TDSEE programėlę nuskaitydami QR kodą arba ieškodami TDSEE Google Play arba App Store. Įsitikinkite, kad NVR yra įjungtas ir tinkamai veikia.- 9 - General Prisijungimas prie žiniatinklio sąsajos Tips NVR palaiko HTTPS prisijungimą. Kai pasieksite jos žiniatinklio sąsają, naršyklėje gali pasirodyti pranešimas, kad žiniatinklio adresas nėra saugus, tiesiog nekreipkite į jį dėmesio ir tęskite darbą. Device Activation 8 to 32 charactersRe-enter the login passwordOnly for resetting the password User Name Password Confirm Password Email Address Activate admin English

Paleiskite naršyklę ir adreso juostoje įveskite numatytąjį NVR IP adresą 192.168.1.254. Nustatykite Password (Slaptažodį), įveskite Email Address (el. pašto adresą) ir spustelėkite Activate (Aktyvinti). Atlikta. Galite vėl įeiti į NVR žiniatinklio sąsają ir peržiūrėti realaus laiko vaizdo įrašus arba prireikus konfigūruoti NVR. NVR įjungta DHCP funkcija. Jei tinkle yra DHCP serveris, galima pakeisti NVR IP adresą. Atkreipkite dėmesį į faktinį IP adresą, DHCP serverio priskirtą NVR. Atlikite ➊-➌ žingsnius, nurodytus skyriuje Aktyvinti, kad veiktų.- 40 - DUK 1kl. Ką daryti, jei NVR nėra atkuriamų vaizdo įrašų? 1ats. - Įsitikinkite, kad HDD veikia tinkamai. Pereikite į Configuration (Konfigūracija) > Storage (Duomenų saugykla) > HDD:

• Jei HDD neaptinkamas, pirmiausia išjunkite NVR, vėl įdėkite HDD ir paleiskite NVR.

• Jei HDD yra pažeistas, pirmiausia išjunkite NVR, iš naujo įdėkite HDD ir įjunkite NVR. Jei problema išlieka, suformatuokite HDD.

• Jei formatuoti nepavyksta, pirmiausia išjunkite NVR, pakeiskite HDD ir įjunkite NVR. - Užtikrinkite, kad įrašymo planas būtų tinkamas. Pereikite į Configuration (Konfigūracija) > Storage (Duomenų saugykla) > Schedule (Tvarkaraštis) ir įsitikinkite, kad:

• Įjungtas kanalo įrašymo tvarkaraštis.

• Įrašymo laikas ir įrašymo tipas nustatyti tinkamai. Jei ne, nustatykite ir išsaugokite juos pagal poreikį. 2kl. Ką daryti, jei TDSEE programėlei nepavyksta pridėti NVR? 2ats. Eikite į Configuration (Konfigūracija) > Network (Tinklas) > Cloud Service (Debesijos paslauga) NVR, kad įsitikintumėte, jog įjungta debesijos paslaugos funkcija. - Jei Cloud Status (Debesijos būsena) yra Online (Prisijungęs), įsitikinkite, kad mobilusis telefonas (su įdiegta programėle) yra prijungtas prie interneto. - Jei Cloud Status (Debesijos būsena) yra Offline (Atsijungęs), išbandykite toliau nurodytus sprendimus:

• Eikite į Configuration (Konfigūracija) > Network (Tinklas) > Internet (Internetas) ir įsitikinkite, kad interneto parametrų konfigūracija yra teisinga.

• Įsitikinkite, kad NVR LAN prievadas yra tinkamai prijungtas prie partnerio pusės (komutatoriaus arba maršrutizatoriaus).

• Įsitikinkite, kad tinklo maršruto parinktuvas yra prijungtas prie interneto ir filtro funkcija yra išjungta (pvz., MAC filtras ir juodasis sąrašas).

• Įsitikinkite, kad tinklo maršrutizatoriaus DHCP serverio funkcija yra įjungta. 3kl. Ką daryti, jei NVR kanale nerodomas vaizdas? 3ats. Pereikite į NVR grafinės vartotojo sąsajos skyrių Configuration (Konfigūracija) > Channel (Kanalas)> Camera (Kamera), raskite Added Camera (Pridėta kamera) ir patikrinkite kanalo kameros būseną. - Jei kanalo kameros būsena yra Online (Prisijungęs), eikite į Configuration (Konfigūracija) > Channel (Kanalas) > Image (Vaizdas) ir įsitikinkite, kad vaizdo parametrų dalyje Brightness and Contrast (Ryškumas ir Kontrastas) abi reikšmės yra ne 0. - Jei kanalo kameros būsena yra Error (Klaida), užveskite pelę ant , kad patikrintumėte išimties priežastį, ir išbandykite toliau nurodytus sprendimus:

• Jei išimties priežastis yra Neteisingas naudotojo vardas arba slaptažodis, spustelėkite ir iš naujo įveskite prisijungimo naudotojo vardą ir slaptažodį.

• Jei išimties priežastis yra Disconnected (Atjungta), įsitikinkite, kad ryšys tarp NVR ir kameros yra normalus, o eterneto kabelis nėra nutrūkęs.

• Ištrinkite arba iš naujo nustatykite kamerą ir vėl jį pridėkite.
