| Ürün Tipi | Kablosuz Matkap-Vidalama Makinesi |
| Marka | Meister Craft |
| Model | MAS 180 LiIon |
| Akü Gerilimi | 14,4 V (Li-Ion) |
| Akü Kapasitesi | 1400 mAh |
| Şarj Süresi | Yaklaşık 3 ila 5 saat |
| Boşta Devir | 0-400 dev/dk (1. vites) / 0-1200 dev/dk (2. vites) |
| Maksimum Tork | 30 Nm |
| Delme Kapasitesi (ahşap) | 23 mm'ye kadar |
| Delme Kapasitesi (alüminyum) | 8 mm'ye kadar |
| Mandren Çapı | Maks. 10 mm (hızlı sıkma) |
| Tork Ayarı | 16+1 kademe |
| Ağırlık | Yaklaşık 1,5 kg (akü ile birlikte) |
| Şarj Cihazı Girişi | 100-240 V~, 50-60 Hz, 12 W |
| Teslimat İçeriği | Matkap, 1 akü, şarj cihazı, güç adaptörü, 2 adet 45 mm uç, taşıma çantası, kullanım kılavuzu, garanti belgesi |
| Ana Fonksiyonlar | Ahşap ve metal delme, vida sıkma, ileri/geri, LED aydınlatma, akü şarj göstergesi |
| Bakım ve Temizlik | Gövdeyi nemli bir bezle temizleyin, çözücü kullanmayın. Aküyü iki ayda bir tamamen boşaltıp şarj edin. |
| Güvenlik | Dönüş freni, aşırı yük koruması, sıkışma durumunda otomatik durdurma |
| Onarılabilirlik | Sadece yetkili servis tarafından onarım, orijinal yedek parça kullanımı |
| Genel Bilgiler | Ev kullanımı, EN 60745 standartlarına uygun, CE beyanı |
Sık sorulan sorular - MAS 180 LiIon Meister Craft
Kullanıcıların soruları hakkında MAS 180 LiIon Meister Craft
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Matkap PDF formatında ücretsiz! Kılavuzunuzu bulun MAS 180 LiIon - Meister Craft ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. MAS 180 LiIon markasının Meister Craft.

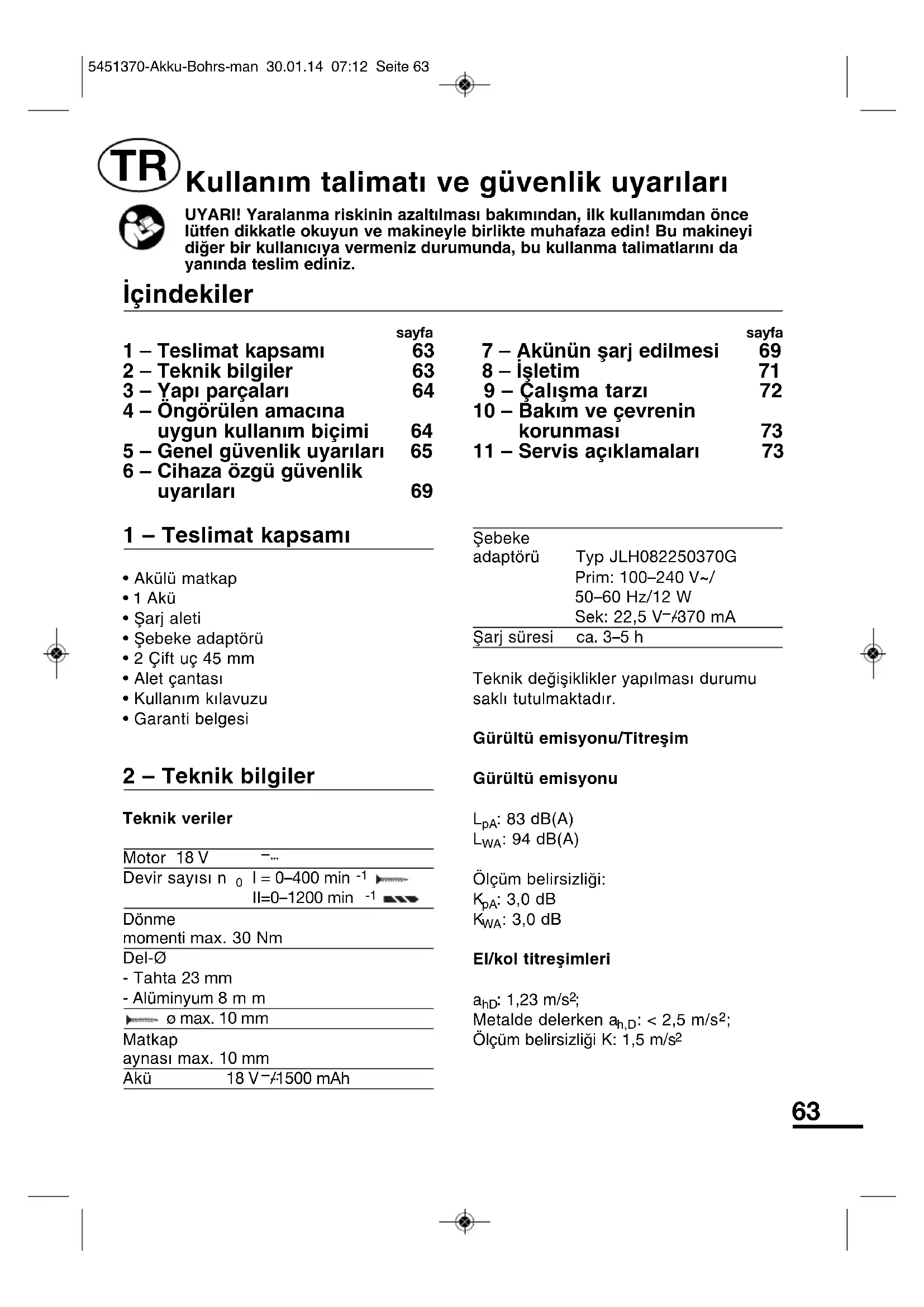

KULLANIM KILAVUZU MAS 180 LiIon Meister Craft
Kullanim talimat ve güvenlik uyarıleri
UYARI! Yaralanma riskinin azaltilmasi bakimindan, ilk kullanimdan once lutfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi diger bir kullaniciya vermeniz durumunda, bu kullanma talimatlari n da yaninda teslim ediniz.
Içindekiler
| sayfa | |
| 1 - Teslimat kapsam | 63 |
| 2 - Teknik bilgiler | 63 |
| 3 - Yapi parçaları | 64 |
| 4 - Öngörülen amacına uygun kullanım biçimi | 64 |
| 5 - Genel güvenlik uyarları | 65 |
| 6 - Cihaza özgü güvenlik uyarları | 69 |
1 - Teslimat kapsami
- Akülu matkap
1 Akü
Sarj aleti
Sebeke adaptoru - 2 Cift uç 45 mm
- Alet Çantasi
Kullanim kilavuzu - Garanti belgesi
2 - Teknik bilgiler
Teknik veriler
| Motor 18 V | -... |
| Devir sayi n 0 | I = 0-400 min -1 |
| II=0-1200 min -1 | |
| Dönme | |
| momenti max. 30 Nm | |
| Del-Ø | |
| - Tahta 23 mm | |
| - Aluminiumum 8 m m | |
| ø max. 10 mm | |
| Matkap | |
| aynasi max. 10 mm | |
| Akü | 18 V-/-1500 mAh |
| Sebeke adaptörü | Typ JLH082250370G Prim: 100-240 V~/ 50-60 Hz/12 W Sek: 22,5 V~/370 mA |
| Şar süresi | ca. 3-5 h |
Teknik degisiklikler yapilmasi durumu sakli tutulmaktadir.
Gürültü emisyonu/Titreşim
Gürültu emisyonu
LA:83dB(A) LWA:94dB(A)
Ölçüm belirşizligi:
KpA: 3,0 dB
KWA: 3,0 dB
El/kol titresimleri
a_hD .. 1,23m / s^2; Metalde deleerken a_h,D: < 2,5m / s^2; Olcum belirsisligi K:1,5 m/s2
Olçüm değerleri z EN 60745-1, EN 60745-2-1, EN 60745-2-2 uyarınca tespit edilmşir.
Belirtilen salinim emisyon degeri
normlandirilmis bir test yontemine gore
olçulmş olup, elektrikli bir aletin bir baska
alele kivaslanmasinda kullanilabilir.
Belirtilen salinim emisyon degeri,
muhtemel bir olumsuz etki icin ilk tahmin
olarak da kullanilabilir.
DIIKKAT! Salinim emisyon degeri, elektrikli aletin kullanilmasi sirasinda, aletin ne tur kullanildigina bagli olarak belirtilen degerden farklik gosterebilir.
Kullanın korunması aç,isindan Güvenlik onlemleri belirlenmesi zorunludur. Burada, muhtemel olumsuz etki hakinda reel uygulama kosulları gozönüne alınarak tahmin yapilir. (Bunda isletim dongusün n payi da, yani aletin kapal oldugu sureler ve de aletin erfolci acik oldugu ama herhangi bir zorlanma olmadan calistigi sureler de dikkate alınmalidir.)
3 - Yapi parçaları
1 Matkap aynasi
2 Donme momenti ayar 16+1
3 Açma-/Kapatma Şalteri
4 Saga/Sola hareket
5 Akü
6 Sarj aleti
7 Sebeke adaptorü
8 Sarj fişi
9 Kilit aça ma Düɡmesi
10 SPEED salteri (1./2.devir)
11 Miknatisli altlik
12 Akü Şarj Göstergesi
13 Sarj kontrl-LED
14 LED calisma lambasi
152Ciftuc45mm
4 - Öngörülen amaçlara uygün kullanım
Tahta ve metalde delme islemi, vidalama. Makineyi, sarj aletini ve aksesuarlarini sadece amaca uygun sekilde kullaniniz (uretici bilgilerini de dikkate aliniz)! Amaci disinda tum kullanimlar yasaktir.
Bu alet sadece evde yapilacak olan islerde kullanilmak icin belirlenmistir.
Bu cihaz, güvenliklerinden sorumlu bir kisinin denetimi olmaksizın ya da bu kisi tarafindan cihazın{nasil kullanilacagi tarif edilmeden sinirli fiziki,duyusal veya zihinsel yetilere sahip kisiler (cocuklar dahil) tarafindan ya da tecrubesize ve/veya bilgisizce kullanilamaz. Cocuklarin cihazla oynamamalarinin saglanması aç,isindan kontrol.altinda tutulması gerekmektedir.
Amacina uygun olmayan kullanim
Cihazin "Amacina uygun kullanim" böllumunde belirtilmeyen her Tür kullanimi amacina uygun olmayan kullanımdir.
Bu elektrikli alette ongorulmeyen uygulamalarda bulunulması, tehlere ve yaralanmalara yol acabilir. Özel olarak bu elektrikli alet icin ongorulmemiş olanaksamı kullanmayıniz. Bu takdirde yaralanma tehlikesi yardir. Hatali kullanimdan dolayi meydana gelebilecek:tüm maddi hasarlardan vya yaralanmalardan, cihazi kullananinekendisi sorumluluk taşir.
Makinede baska veya orjinal olmayan parçalarin kullanilmasi, uretici tarafindan verilen garantinin yanmasina yol acar.
Muhtemel riskler:
Isbu elektrikli aletin isletme talimati, elektrikli aletlerin emniyetli kullanilabmesine iliskin onemli uyarilar icerir. Yine de her elektrikli alet, mevcut koruyucu tertibatlara ragmen tamamen ihimal di birakilamayacak muhtemel riskler icerir. O nedenle elektrikli aletleri her zaman gereken itinayla kullaniniz.
Muhtemel riskler örneğin sunlar olabilir:
- Donen parca veya aletlere temas.
- Etrafa firlayan malzeme veya malzeme parçalarindan yaralanma.
- Motorun yeteri derecede havalanamamasindan kaynaklanacak yangin tehlikesi.
Kulaklik kullanmadan yapilan islerde isitme kaybi.
Emniyeti calisma,ayin zamanda, kullanici personelin ilgili elektrikli aletin nasil kullanilacagini iyibilip bilmemesine baglidir! Buna iliskin makine bilgisiv calisirken dikkatli davranma, mevcut risklerin asgariye indirilmesine yardimci olur.
Uyari! Isbu elektrikli alet, calisma esnasinda elektromanyetik alan olusturur. Bu alan, bazir durumlarda aktif veya pasif tibbi implantleri olumsuz etkileyebilir. Ciddi ve hatta olumcül yaralanma riskini azaltabilmek icin, tibbi impant taşiyanlara, isbu aleti kullanmadan once, doktorlarina ve tibbi implant üreticisine danismanlarini tavsiye ederiz.
5 - Elektrikl aletlerin kullanimina iliskin genel güvenlik uyarılı
Dikkat! Butun güvenlik talimatlari ve hukumleri okunmalidir. Asağidaki talimat hukumlere uyulmadigi takdirde elektrik carpması, yangin ve/veya ağır yaralanma tehlileleri meydana gelebilmektedir.
Bir sonraki kullanim icin bu guvenlik talimatlarini ve hukumlerini guvenli bir yerde saklayiniz.
Uyari ve talimat hukumlerinde kullaniler "Elektrikli EI Aleti' kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) aletlerle akü ile calisan aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.
1 Calisma yeri
a Calistiginiz yeri temiz ve duzenli tutunuz. Calistiginiz yer dizensiz ise ve iyi aydinlatilmamissa kazalar meydana gelebilmektedir.
b Yakininda yanici sivilar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde aletinizle calismayiniz. Elektrikli el aleleri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar cikartmaktadirlar.
c Elektrikli el aleti ile calisirken cocosklari ve baskalarini uzakta tutunuz. Dikkatiniz违法违规 olursa aletin kontrolunu kaybedebilirsiniz.
2 Elektrik emniyeti
a Aletin fişi prize uymaldir. Fisi hicbir zaman degişirmeyiniz.
Koruyucu donanimi bulunan topraklanmı aletlerle birlikte adaptorforisi kullanmayiniz.
Degistirilmemis fi s ve uygun priz elektrik carpma tehlikesini azaltir.
3 Kılılerin Güvenligi
b Borular, kalorifer petekleri, isiticilar ve buzdlaplari gibi topraklanmis yüzeylerle bedensel temasa gelmekten kaçıniniz. Bedeniniz topraklandıanda buyuk bir elektrik carpma tehlikesi ortaya çkar.
c Aleti yagmur.altinda veya nemli yerlerde birakmayiniz. Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini yuksaltir.
d Aleti kablosundan tutarak taşimayıniz, kabloyu kullanarak asmayıniz vya kablodan*cekerek fişiçikartmayıniz. Kabloyu isidan,yağdan,keskin kenarlì cismlerden vya aletin hareketli parçalarindan uzak tutunuz. Hasarlı veya dolamış kablo elektrik carpma tehlikesini yükseltir.
e Bir elektrikli el aleti ile açık havada calisirken, mutlaka açık havada kullanilmaya onaylı olan bir uzatma kablosu kullaniniz. Açık havada kullanilmaya uygun uzatma kablosunun kullanilmasi elektrik carpma tehlikesini azaltı.
f Elektrikli aletin nemli ortamda kullanilmasinin mutlaka gerekli olmasi halinde, kasak akimdan koruma tertibatl salter kullaniniz. Kasak akimdan koruma tertibatl salter kullanilmasi elektrik carpma riskini azaltir.
a Dikkatli olunuz, ne yaptiğıniza
dikkat ediniz, elektrikli el aleti ile
isinizi makul bir tempo ve yöntemle
yurutunuz. Yorgunsaniz, aldiginiz haplarin, ilaclarin veya alkolum etkisinde iseniz aletinizi kullanmayiniz. Aleti kullanirken bir anlik dikkatsizlik onemli yaralanmalara neden olabilir.
b Daima kisesel koruyucu donanim ve koruyucu gozluk kullaniniz. Yaptiginiz ise gore kullanacaginizi toz maskesi, kaymayan is ayakkabilari, kask ve kulaklik yaralanma tehlikesini azaltir.
c Aletin kontrol dişi calismaması icin gerekli onlemleri aliniz. Aleti akim sebekesine veya aküye baglamadan.Once, kalirmadan veya taşimaya baslamadan once kapali olduğundan emin olunuz. Aleti tasirken parmagıniz salter üzerinde olursa veya aleti acik durumda akim sebekesine böglarsaniz kazalara neden olabilirsiniz.
d Aleti calistirmadan once ayar aletlerini veya anahtarlari aletten cikartiniz. Aletin donen parcalarinin iciinde bulunabilecek bir yardimci alet yaralanmalaria neden olabilir.
e Kendinize cok fazla givemeyiniz. Calisirken durusunuz gvenli olsun ve dengenizi her zaman saglayiniz. Bu sayede aleti beklenmedik durumlarda daha iyi kontrl edebilirsiniz.
f Uygun is elbiseleri giyiniz. Genis giysiler giymeyiniz ve takı takmayiniz. Saçlarinizi, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarindan uzak tutunuz. Bol giysiler, uzun-SAclar vya takilar, aletin hareketli parçaları tarafindan tutulabilir.
g Tutamaklari kuru, temiz ve yagsiz tutunuz. Yagli tutamaklar kayabilir ve aletin kontrolünu kaybedebilirsiniz.
h Toz eme donanimi veya toztutma tertibatı kullanirken, bunlarinbağlı olduğundan ve.Doğrukullanildiğindan emin olunuz. Bu donanimlarin kullanilmasi tozdan kaynaklanacak tehlikeleri azaltir.
4 Elektrikli el alelerinin özenle kullanimi ve bakimi
a Aleti asri olcude zorlamayiniz. Yaptiginiz ise uygun elektrikli el aletleri kullaniniz. Uygun performansli elektrikli el aleti ile belirlenen calisma alaninda daha iy ve guvenli calisirsiniz.
b Salteri bozuk olan elektrikli el aletini kullanmayiniz. Açilip kapanamayan bir elektrikli el aleti tehlikelidir ve onarilmaldir.
c Alette bir ayarlama islemine\
baslamadan once, herhangi bir\
aksesuari degistirirken veya aleti\
elinizden birakirken fişi prisden\
cekiniz. Bu onlem, aletin yanlisi kla\
calismasini onler.
d Kullanim disi duran elektrikli el aletlerini coccuklarin ulasamayacagi bir yerde saklayiniz. Aleti kullanmayi bilmeyen veya bu kullanim kilavuzunu okumayan kisilerin aletle calismalarina izin vermeyiniz.Denyimsiz kisiler tarafindan kullanildiginda, elektrkli el aletleri tehlikelidir.
e Aletinizin bakimini ozenle yapiniz. Aletinizin kusursuz olarak islev gormesini engelleyebilecek bir durumun olup olmadigiin, hareketli parcalarin kusursuz olarak islev gorpup gormediklerini ve sikisip sikismadiklarini, parcalarin hasarli olup olmadiklarini kontrol ediniz. Aleti kullanmaya baslamadan once
hasarli parcalari onartiniz. Bircok is kazasi aletin kotu bakimindan kaynaklanmaktadir.
f Kesici uclari daima keskin ve temiz tutunuz. Ozenle bakimi yapilmis keskin kenarli kesme uclarinin malzeme icinde sikisma tehlikesi dah azdir ve daha rahat kullanim olanaqi saglarlar.
g Elektrikli el aletini, aksesuari, uzlar ve benzerlerini, bu ozel tip alet icin ongorulen talimata gore kullaniniz. Bu siralamada olmak uzere, calisma kosullarini ve yaptiginiz isi dikkate aliniz. Elektrikli el aletlerinin kullanimlari icin ongorulen alanin disinda kullanilmalari tehlikeli durumlara neden olabilir.
5 Akü aletinin kullanimi ve bakimi
a Aküleri sadece imalatçı sitarafindantavsiye edilmekte olndurdarmacihazlarinda doldurun. Belirli bir aküçesidi icin belirlenmis olndurdirma cihazların baska akülerdekullanilması durumunda yangtinlehlikesi bulunmaktadir.
b Elektrik aletlerinde sadece kendileri icin ongorulmus olan akuleri kullanin. Baska akulerin kullanilmasi durumunda yangin tehlikesi ve yaralanma meydana gelebilir.
c Kullanilmayan akuyu, irtibatlarda bir koprulesme meydana getirebilecek olan buro kancelarindan, madeni paralardan, anahtarlardan, civilerden, civatalardan veya baska ufak metal maddelerden uzakabulundurun. Akukutuplariarasinda meydana gelenbir kisa devre yaralanmalarava veya yangina neden olabilir.
d Yanlı kullanilmasi durumunda aküden sıvı disariçıkabilir. Disari sizan bu sıvı ile irtibat etmekten sakınin. Tesadüfü bir irtibat halinde su ile durulayin. Sıvı gozler ile temas etmiş ise, ilaveten bir doktora bas vurun. Disa sizmş olan akü sivisi deride yaralanmlara veya yanmlara neden olabilir.
6 Akülu matkap icin genel güvenlik uyarilari
Servis
a Aletinizi sadece yetkili personele ve original yedek parca kullanma kosulu ile onartiniz. Bu sayede aletin guvenligini surekli hare getirirsiniz.
7 Akülu matkap icin spesiyal güvenlik uyarilari
a Kullanmakta oldugunuz cihazin sakli akim kabolarina veya kendi kablosuna temas etme durumunun mevcut oldugu durumlarda cihazi sadece izole edilmis olan tutma yüzeylerinden tutunuz. lgersinde akim gezirmekte olan bir kablo ile temas edilmesi durumunda cihazin metal olan parçalarına da akim gezerek bir elektrik carpması meydana gelebilecekbir.
8 Aku/ Sarj aleti icin emniyet uyarilari
a Sarj aleti yagmur ve Islakliktan uzak tutunuz. Sarj aleine su girmesi elektrik carpma riskini artirir.
b Aküleri sadece imalatçıstanbul tavsiye edilmekte olan doldurma cihazlarinda doldurun. Belirli bir aküçşedi icin belirlenmis olan doldurma cihazların baska akülerde kullanilması durumunda)ygün sehlikesi bulunmaktadır.
c Harici akuleri sarj etmeyiniz. Sarj aleti sadece Teknik Veriler'de belirtilen gerilimle cihaz beraberinde verilen akulerin sarj edilmesine uygundur. Aksi takdirde yangin ve patlama tehlikesi mevcuttur.
d Sarj aletini temiz tutunuz. Kirlenme elektrik carpma tehlikesine yol acabilir.
e Her kullanimdan once sarj aletini, kabloyu ve fisini kontrol ediniz. Herhangi bir hasar tespit etmeniz halinde sarj aletini kullanmayiniz. Sarj aletini kendiniz acmaya kalkismayiniz ve sadece elektrik tekniysenlerine ve orijinal yedek parcalariyla tamir yaptiriniz. Hasarli sarj aleti, kablo ve fis, elektrik carpma riskini arttirir.
f Sarj aletini kolay alev alabilecek zeminlerde (orn. kagit, kumas v.s.) ve bunlarin yakininda calistirmayiniz. Sarj aletinde sarj ederken meydana gelen isinma yuzunden yangin cikma tehlikesi mevcuttur.
g Yanlş kullanilmasi durumunda aküden sivı disariçkabilir. Disari sizan bu sivı ile irtibat etmekten sakınin. Tesadüfu bir irtibat halinde su ile durulayin. Sivı gozler ile temas etmiş ise, ilaveten bir doktora bas vurun. Disa sizmş olan akü sivisi deride yaralanmlara veya yanmlara neden olabilir.
h Akuyu acmayiniz. Kisa devre yapmatehlikesi mevcuttur.
i Akuyu fazla isidan, orn. surekli gunes işigindan ve atesten koruyunuz. Patlama tehlikesi mevcuttur.
j Aküye kisa devre yaptirmayiniz. Patlama tehlikesi mevcuttur.
k Akünun hasarl olmasi vya usulüne uygun kullanilmaması halinde buhar*cikabilir.
Havalandirma yapiniz ve herhangi bir sikayetiniz olmasi halinde doktora görününüz. Bu buhar nefes yollarini tahrı edebilir.
6 - Cihaza özgü güvenlik uyarılcı
- Makineyi, aksesuarlarini ve Şarj aletini sadece amaca uygun sekilde kullanınüz!
- Aleti elinizden birakmadan once tum hareketli parçalarin hareketsiz hale gelmelerini bekleyiniz.
Vidalarken ya da delerken aleti sik sik bloke etmekten kaçıniniz. - Aleti sadece 100-240 V dalgali akima baglayiniz.
- Aküyu sadece alet beraberinde verilen Şarj aleti ile doldurunuz.
- Sarj aletini ve aletin kendisini rutubetten koruyunuz! Asla suya daldirmayiniz!
- Sarj aletini dis mekanlarda kullanmayiniz.
- Akülerin hasar gormemesi icin bunlarin 50^ uzerindeki isilara maruz birakilmamaları gereklidir.
DIIKKAT! Akü ve Şarj aletindeki,—baglantilara kisa devre,—yaptirmayıniz!
- Sarj ederken “+/-” kutuplara dokkat ediniz.
- Akuyu atese atmayiniz.
Kablosu degistirilemez. Aletin hasar gormesi halinde usulune uygun imha edilmesi gereklidir.
7 - Akünün Şarj edilmesi
DIKKAT! Bu MAS 180 Li-Ion akulu matkap, sadece JLH082250370G Şarj aleti ile Şarj edilebilir. Şarj aleti sadece 100-240 V~alternatif voltajl ve 50-60 Hz frekansli elektrik beslemesinde calistirilabilir. Basta Şarj aletlerinin kullanilmasi ve JLH082250370G Şarj aletinin böcka Tür bir elektrik beslemesiyle calistirilmasi, yaralanma ve maddi hasara yol acabilir.
Lityum iyon akü teknişi
Bu yeti akü cinsi, bilinen Ni-Cd akülerine kiyasla onemli avantajlar icermektedir:
- Hafiza efekti yoktur, yani akü, o andaki Şarj durumu ne olursa olsun aleti kullanmadan once veya sonra herhangi bir kasite kaybi olmaksizin Şarj edilebilmektedir.
Kendi kendine boşalim orani son derece Düşuk olup, bu sayede, uzun sure kullanilmasa bile tekrar kullanilmak istendigiinde calismaya hazirdir. - Hafiftir
Uzun omurludur
Akünun elektrikli aletten Çikarilması ve takilması
Aküdeki (5) kilit acma duğmesine (9) basiniz. Aküyü one dokru iterek elektrikli aletten Çikariniz (Şekil 2). Aküduyulur sekilde yerine oturacak biçimde tersi sirayla yerine takiniz.
Akünun Şarj Ünitesine takilması veçikarlması
Sarj unitesini (6) Sekil 3'teki gibi ve duyulur sekilde yerine oturacak bicimde akuye takiniz. Cikarmak icin aküdeki kilit acma dugmesine (9) basiniz ve sarj unitesini cekiniz.
Sarj islemi (Sekil 3)
DIIKKAT! Akü fabrikadan tam dolu olarak teslim edilmez. Aküyü ilk kullanmaya sekslamadan once sarj ediniz.
DIIKKAT! Sarj aletinin calisma isisi 0 ^ C ve 45 ^ C arasindadir.
Adaptörün (7) Şarj fişini (8) Şarj Ünitesine (6) takınüz. Adaptörü prize (100-240 V~) takınüz.
DIIKKAT! Adaptor uzerindeki bilgiler, gerilim kaynagina uymak zorundadir. Gerekmesi halinde bolgenizdeki elektrik tedarik sirketinden bilgi edininiz.
Sebeke temasi saglanir saglanmaz, sarj kontrl-LED (13) YEŞIL yanar.
Akuyu sarj unitesine koyunuz. Sarj ederken kontrl LED, YESILDEN KIRMIZIYA doner.
Sarj islemibiter bitmez,controlLED, kirmizidan YESELE doner.
DIIKKAT! Kullanilmis akunun takilmasinda sarj kontrol-LED hemen yanmazsa,aku tekarar cikarilmali ve sarj islemi bir kac dakika sonra tekrarlanmalidir.
Normal sari suresi yaklaqik 3-5 saattir. Bu sureden sonra sari aleti daimi sarj pozisyonunun korunmasini saglar. Aku,
asiri sarj olmaya karsti termo koruma suretyle korunur ve o nedenle uzun sure sarj aleline takili kalabilir ve bundan zarar gormez. Sarj aletinin ve akunun normal derecede isinmasiDOGaldir ve bir arizaya isaret etmez.
Akünun oldukça kisa sure dayanmaya baslamasi ise, artik degişirilmesi gerektiğinin bir gõstergesidir.
Açıklama: Bir akünün etkisi, Şarj durumu, ne kadar siki kla kullanıdligi, Şlenen malzeme ve ile esnasindo gereken Güç ile böglantılıdir.
Yeni bir akü ançak yaklaşık 5 Şarj ve desarjdan sonra tam kasite ile calismayaINAL.
Yeni sarj edilmis bir akunun etkisinin yeti bir akuye kiyasla oldukca duşmesi halinde, bu akü omrunu doldurmuş demektir ve bir an once yerine yenisinin alinması gerekir. Bu konuda luffen belirtilen servis istasyonu ile baglantiyaGPCINIZ.
Akü sarj göstergesi (Sekil 7)
Akünun (5) Şarj durumunu gösten bir akü Şarj göstergesi (12) vardu. Tuşa (a) basilmasiyla 3 renkli Kontrol-LED'leri (b) yanar:
- KIRMIZI+SARI+YEŞIL: Akü daha tam doludur
KIRMIZI+SARI: Akunun sadece yarisi doludur
KIRMIZI: Ak bu bosalmıstir ve sarj edilmesi gereklidir.
Akü, asiri sarj olmaya karşi termo
koruma suretiyle korunur, ama buna
ragmen sarj isleminin
tamamlanasindan sonra sarj aletinden
çikarilmaldir. Şarj aletinin ve akünun Şarj ilemi esnasindo normal derecede isinmasıDOGaldir ve bir anizaya,isaret etmez.
TAVSIYE! Şarj ileminin ayrıca elektrikli bir zamanlayiçi üzerinden kontrol edilmesi tavsiye edilir!
8 - Calistirma ilemi
Piyasada satilan ve 10 mm capa kadar olan tum vida, uç tutucu ve matkap uçlari (teslimat kapsaminda degildir) matkap aynasina (1) takilabilir (Sekil 4).
Makine, hizl kistirma matkap aynasina sahip bulunmaktadir. Bu sayede makine aksesuarini elle calistirmada hizlica ve matkap aynasi anahtarı kullanmadan degistirmeniz mumkundur (Sekil 5).
Safa/Sola doner makinerder matkap aynasi her zaman sol disli vidayla sabitlenir. Matkap aynasi degistirilmeden once bu vidanin onde matkap aynasindan (1) acilmasi gereklidir. Sol disli vidalar sadece saga cevrilerek acilirlar.
45 mm'den daha uzun vida ve delme uclari daogrudan uc yuvasinatakilabilir (Sekil 5).
Calistirmadan once
Açac civatalarini serbest olarak delik delme uçları ile önceden delinmis olan civata deliklerine takın. Makine civatalarini hafifçé yiv ilçine cevirin. Akülü matkabi uygün olan bir uç ile veya bir lokma anahtar ile siki olarak civata üzerine yerleşirin.
AÇma/Kapama
DIIKKAT! Civatalarin fazla iceri sikilmasi ile tehlikesi bulunmaktadir. Civatalama islemine dikkat edin ve gerekli durumda dahao nce civatalama islemini durdurun ve bir tornavida ile civatayi sikin. Deneme civatalamari yapin!
- Acma: Acma/Kapama salterine (3) basiniz: Vidalama islemi baslar. Vidalama islemi sirasinda salteri basilit tutunuz.
- Kapama: Civata tam olarak sikilmigi veya dokulmigi, acma/kapatma salterini serbest birakin.
Açma/Kapama Şalteri (3) basili olduğu suturec, calisilan karanlik bolgeyi aydinlatan LED calisma lambasi (14) yanar. Calisma lambasi açma/kapama salterinden elinizi cekince söner.
SPEED salteri (1./2.devir) (Sekil 6)
SPEED salteri (10) ile iki farkli devir sayisi ayarlanabilir.
Salter pozisyonu I: 0-400 dak -1 Vidalaritakmak ve cikarmak icindir.
Salter pozisyonu II: 0-1200 dak -1 Vidalama ve delme icindir.
Secilecek olan devir sayisi, islenecek malzemeye ve yapilacak ise bagl olarak belirlenir ve bir numune uzerinde deneme yaparak bulunmalidir.
DIIKKAT! Devir degiistirme islemini sadece motor durmug haldeyken yapiniz.
9 - Calisma tarzi
Elektronik devir sayisi ayari
Elektronik devir sayisi ayariyla (3) devir sayisi kademesiz olarak yapilan işegore ayarlamaniz mumkundur.
- Saltere (3) haficnce bastirmada = Düşük devirayoı, sik,ism;, vidaları açmak icin.
- Saltere tam basildiginda = Azami devir sayisi, delme isleminde.
DIKKAT! Delerken ya da vidalarken motorun fazla yuklenmeden dolayi durmasindan kaçıninüz!
Saga-Sola hareket
Calistirma salterinin ust kismindaki surmeli salterle (4) donme yonunu belirleyebilirsiniz.
LUTFEN SUNA DIKKAT EDINIZ! Donme yonunu sadece motor calismazken degistiriniz!
Vida takilmasi: Salteri R pozisyonuna getiriniz.
Vida cikarilmasi: Salteri L pozisyonuna getiriniz.
Dönmeyi durdurma
Saga/Sola dondurme salterinin (4)
orta pozisyonunda doner mil ise
ara verildiginde ve uç veya burgu
değisiminde emniyet pozisyonu olarak
sabitlenir.
Dönmeyi durdurma fonksiyonunda elektrikli ale, açma/kapama salteri üzerinden calistirilamaz.
DIKKAT! Devir degistirme islemini sadece motor durmuz haldeyken yapiniz.
Dönme momenti ayari
Dönme momenti ayar salteriyle (2) istenen donme momenti 16 + 1 kademede ayarlanabilir. Dogru ayarda, vidanin islenen malzemeyle donmeye baslamasi durumunda veya ayarlanmis alan donme momentine ulasilmasinda elektrkli alet durur.
Dogru donme momenti, islenecek malzemeye ve vida buyuklugune baglu olup, deneme seklinde vidalama yapilarak bulunması gerekir.
Vidararin cikarilmasi icin gerekirse dahayuksek bir donme momenti seciniz veya "Delme" saretine getiriniz. "Delme" pozisyonunda donme momenti ayari devreden cikar.
DIKKAT! Akunun hasar gormemesi icin elektrikli aletin otomatikman durmasindan sonra acma/kapama salterine basilmamasigebekir. Ucu disarida kalan vidarigi gerekirse bir tornavidayla cevirerek sikistiriniz.
Miknatish altlik (Sekil 8)
Elektrikli aletin pratik bir mikanatlis altigi (11) vardir. BurayaGPCi olarak vidalar veya uclar konulabilir.
10 - Bakim ve cevrenin korunmasi
Alet kasasini sadece nemli bir bezle temizleyiniz,oczucu kullanmayiniz! Ardindan iyice kurulayiniz. Kapasitesinin korunmasi aciisindan akunun her 2 ayda bir tamamen boşaltilmasini ve tekrar sarj edilmesini oneririz. Sadece dolu akü muhafa ediniz, o nedenle ara sira sarj ediniz. Aletin muhafaza edildigi yerin kuru ve donmaya karşi emniyetli olması gereklidir, ortam isisi 40^^ asamaz.
DIKKAT! Kullanılamayacak duruma gelen elektrikli ve akılı aletler ev;cöpüne atilamazlar! Bunlarin elektrikli ve eski elektrikli aletleri ileşkin 2012/19 AB)yönemeliği uyarınca ayrı bir yerde toplanmaları, cevreye zarar vermeyecek ve usulüne uygün sekilde yenidendehyerlendirme yerine verilmeleri gerekmektedir.
DIIKKAT! Pil ve aküyle calişan elektrikli aletlerde bu pil ve akülerin*cikarilarak, yürūluktkei pil kararnamesi uyarinca ayrı imha edilmeleri gerekmétedir. Pil ve aküleri asla evçöpune atmayıniz!
Lüften artık kullanılamayan durumda olan elektrikli cihazlarınüz yerel toplama noktaları intikal attiriniz. Ambalaj malzemelerini türlerine göyre ayrı olarak toplayınüz ve yerel)yonetmelik hukumlere dokultusunda atık giderme islemine
tabi tutunuz. Lüften ayrintili bilgiler icin yerel)yonetim makamlariniza müracaat ediniz.
11 - Servis aciklamaları
Kullanim kilavuzu, bulunmasi halinde aksesuar parçaları ve makineyi original ambalajinda saklayın. Böylece:tum bilgi ve parçalar daima elinizin.altinda olur.
- MeisterCRAFT aleleri��k capi bakim gerektirmez, govdenin temizlenmesi icin nemli bir bez yeterlidir. Elektrikli aleleri kasinlikle suyun icine sukmayin. Daha genis bilgiler kullanim kilavuzundan alinabilir.
- MeisterCRAFT aletleri siki kalite kontrolundenGPCirilir.Buna ragmen fonksiyonarizasi meydana geldiginde aleti servis adresimize postalayin. Aletiniz kisa sure icinde tamir edilecektir.
- Ariza seksinda yapilacak kisa aciklama ariza arama ve tamir suresini azaltacaktir. Arizanin garanti suresi icinde meydana gelmesi halinde aletin icine garanti servifikasi ve kasa fisini de koyun.
- Arizanin garanti suresinin disinda meydana gelmesi halinde firmamiz tamir ücretini sizden talep edecektir.
ÖNEMLi! Aletin acilmasi halinde garanti hakkiniz kaybolur.
DIKKAT! Ürün Sorumluluk Yasasa gore, uygunsuz yapilan tamiratlarda veya ortinal olmayan ya da tarafimizca onaylanmayan parçalarin deistirilmesi nedeniyle ve tamiratin makinelerimizin yol acacai hasarlar icinsoruumluk almadimi zi ehemmiyle belirtiriz! Ayni sey
kullananan aksesuvarlar icin de - gecerlidir.
-
Transport hasarlarini onlemek icin aleti güvenli bir sekilde paketleyin veya orijinal ambalajini kullanin.
-
Garanti suresinin dolmasindan sonrada sizlere hizmet veririz ve muhtemelen MeisterCRAFT aletlerinde meydana gelecek arizalarui uygun fiyatlarla tamir ederiz.
Service
AB Uygunluk Açıklamasi
... altaki yonetmeliige uygun oldugu aqiklamir:
2006/95 EC
2006/42 EC
2004/108 EC
TR - Beyerin yukarida tanimlanan konusu, Avrupa Parlamentosu'nun ve Konsey'in elektrikli ve elektronik cihazlarda belirli tehlikeli maddelerin kullaniminin sinirlanmasina yonelik 8 Haziran 2011 tarihli 2011/65/EU nolu yonetmeliqinin hukumlereini yerine getirmektedir.
