GEBRUIKSAANWIJZING MAS 180 LiIon Meister Craft

Bij het boren in metaal a h,D : < 2,5 m/s

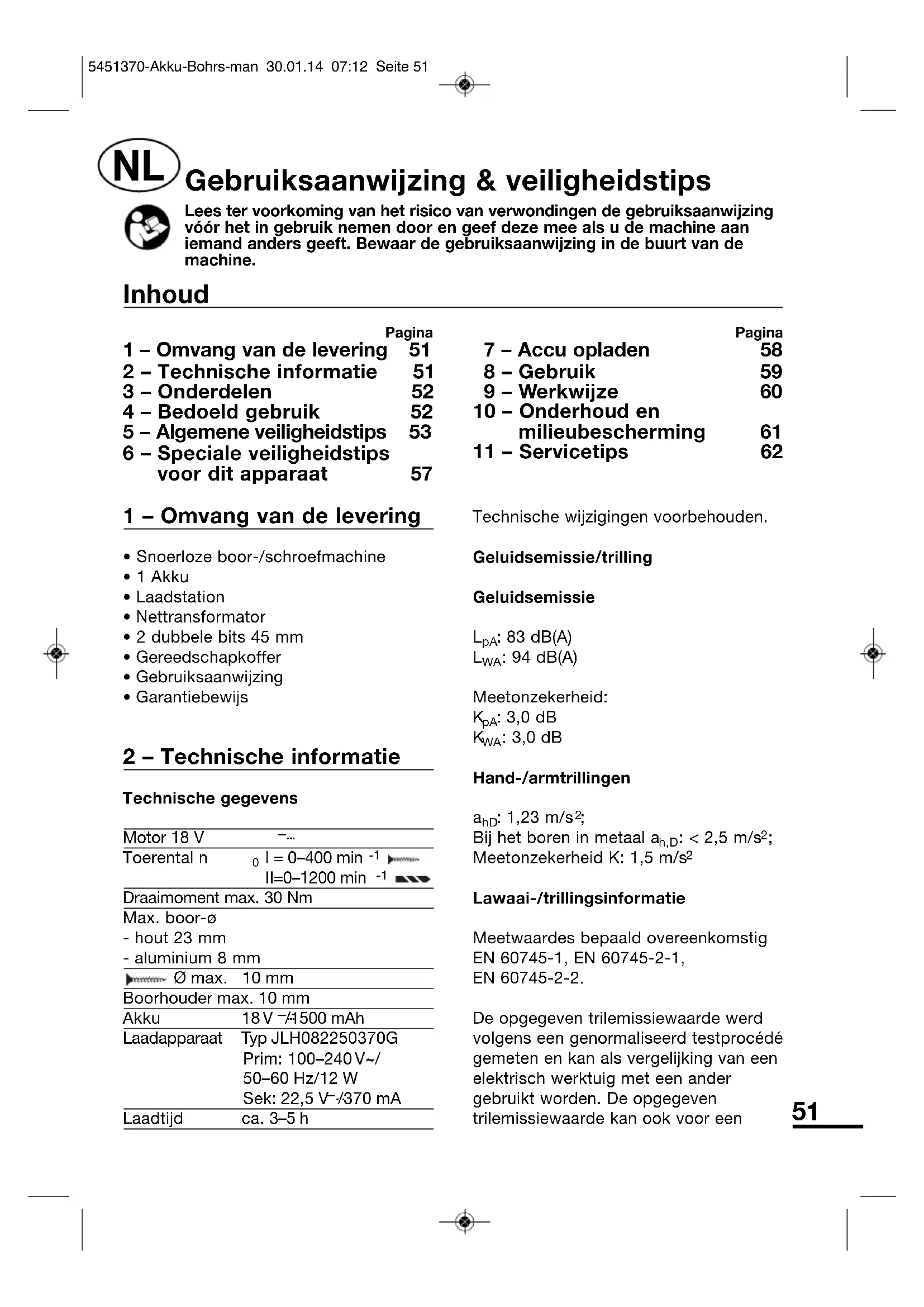

Meetonzekerheid K: 1,5 m/s Lawaai-/trillingsinformatieMeetwaardes bepaald overeenkomstigEN 60745-1, EN 60745-2-1,EN 60745-2-2.De opgegeven trilemissiewaarde werdvolgens een genormaliseerd testprocédégemeten en kan als vergelijking van eenelektrisch werktuig met een andergebruikt worden. De opgegeventrilemissiewaarde kan ook voor een Gebruiksaanwijzing & veiligheidstips Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzingvóór het in gebruik nemen door en geef deze mee als u de machine aaniemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van demachine. Pagina 1 – Omvang van de levering 51 2 – Technische informatie 51 3 – Onderdelen 52 4 – Bedoeld gebruik 52 5 – Algemene veiligheidstips 53 6 – Speciale veiligheidstips voor dit apparaat 57 Pagina 7 – Accu opladen 58 8 – Gebruik 59 9 – Werkwijze 60 10 – Onderhoud en milieubescherming 61 11 – Servicetips 62 Inhoud 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 5152 inleidende inschatting van de schade gebruikt worden. LET OP! De trilemissiewaarde kan tijdens het gebruik van het elektrisch gereedschap van de opgegeven waarde verschillen, in functie van de manier waarop het gereedschap gebruikt wordt. Er moeten veiligheidsmaatregelen ter bescherming van de gebruiker vastgelegd worden. Hierbij gebeurt de inschatting van de schade rekening houdend met de werkelijke gebruiksomstandigheden. (Daarbij moet rekening gehouden worden met alle onderdelen van de bedrijfscyclus, d.w.z. ook periodes waarin het gereedschap uitgeschakeld is en periodes waarin het wel ingeschakeld is, maar zonder belasting loopt.) 3 – Onderdelen 1 Boorhouder 2 Instelling van het draaimoment 16+1 3 In-/uitschakelaar 4 Draaiing naar rechts/draaiing naar links 5 Accu 6 Laadstation 7 Nettransformator 8 Laadstekker 9 Ontgrendeltoets 10 SPEED-schakelaar (1./2. Gang) 11 Magneetplank 12 Accuoplaad-display 13 Oplaadcontrole-LED 14 LED-werklicht 15 2 dubbele bits 45 mm 4 – Bedoeld gebruik Boren in hout en metaal, schroeven. Gebruik machine, laadtoestel en toebehoren (door de fabrikant vermelde gegevens in acht nemen!) enkel voor hun reglementair voorgeschreven toepassings - gebied! Alle andere toepassingen worden uitdrukkelijk uitgesloten. Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd. Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veiligheid verantwoordelijk persoon of tenzij ze instructies kregen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen. Niet-reglementair gebruik Alle toepassingen met het apparaat die niet in het hoofdstuk 'Reglementair gebruik' vermeld worden, gelden als niet-reglementair gebruik. Toepassingen waarvoor het elektrogereed - schap niet voorzien is, kunnen gevaarlijke situaties en letsels veroorzaken. Gebruik geen toebehoren die niet speciaal voor dit elektrogereedschap voorzien zijn. Er bestaat verwondingsgevaar. Voor alle daaruit voortvloeiende zaakschade zoals persoonlijke schade die het gevolg is van verkeerd gebruik is alleen de gebruiker van het apparaat aansprakelijk. Bij gebruik van andere resp. niet- originele onderdelen aan de machine vervalt de garantie van de fabrikant. Restrisico's: De gebruiksaanwijzing bij dit elektrogereedschap bevat uitgebreide 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 5253 instructies om veilig te werken. Toch draagt ieder elektrogereedschap bepaalde restrisico's in zich, die ook door de aanwezige veiligheids - voorzieningen niet volledig uitgesloten kunnen worden. Bedien elektro - gereedschap daarom altijd met de nodige voorzichtigheid. Restrisico's kunnen bijvoorbeeld zijn:

• Aanraken van roterende delen of inzetgereedschap.

• Verwonding door in het rond vliegende werkstukken of delen van werkstukken.

• Brandgevaar bij onvoldoende ventilatie van de motor.

• Gehoorschade bij werken zonder gehoorbescherming. Veilig werken hangt ook af van de mate waarin het bedieningspersoneel vertrouwd is met het respectievelijke elektrogereedschap! Overeenkomstige machinekennis en omzichtig handelen tijdens het werk helpen bestaande restrisico's te verminderen. WAARSCHUWING! Dit elektrogereedschap wekt tijdens het gebruik een elektromagnetisch veld op. Dit veld kan in bepaalde omstandigheden de werking van actieve of passieve medische implantaten nadelig beïnvloeden. Om het risico van ernstige of dodelijke verwondingen te beperken, raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat advies te vragen, voor het elektrogereedschap gebruikt wordt. 5 – Algemene veiligheidstips voor de omgang met elektrisch gereedschap LET OP! Lees alle veiligheids - voorschriften en aanwijzingen. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor later gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed - schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). 1 Werkomgeving a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 5354 2 Elektrische veiligheid a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok. 3 Veiligheid van personen a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b Draag persoonlijke beschermende uitrusting en altijd een veiligheids - bril. Het gebruik van beschermende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids - helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar. c Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom - voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 5455 e Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle. h Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. 4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen a Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f Houd snijdende inzetgereed - schappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 5556 gebruik van elektrische gereed - schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. 5 Gebruik en hantering van het accugereedschap a Laad de accu's uitsluitend op in laadapparaten die door de fabrikant aanbevolen worden. Bij een laadapparaat dat voor een bepaald type accu's bedoeld is, bestaat brandgevaar als het met andere accu's gebruikt wordt. b Gebruik uitsluitend de daarvoor voorziene accu's in het elektrische gereedschap. Het gebruik van andere accu's kan letsels en brandgevaar veroorzaken. c Houd de niet-gebruikte accu ver van paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan brandwonden of brand veroorzaken. d Bij verkeerd gebruik kan vloeistof uit de accu lopen. Vermijd contact met deze vloeistof. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u een arts raadplegen. Naar buiten komende accuvloeistof kan huidirritaties of brandwonden veroorzaken. 6 Algemene veiligheidsvoorschriften voor accuschroevendraaiers Service a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. 7 Speciale veiligheidsvoorschriften voor accuschroevendraaiers

• Houd het apparaat uitsluitend vast aan de geïsoleerde greepopper - vlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een stroomvoerende leiding kan ook metalen delen onder spanning zetten en een elektrische schok veroorzaken. 8 Veiligheidsinstructies voor accu/ oplaadtoestellen a Houd het oplaadtoestel op een veilige afstand van regen of nattigheid. Het binnendringen van water in een oplaadtoestel verhoogt het risico op een elektrische schok. b Laad de accu’s enkel op in oplaadtoestellen, die door de fabrikant aanbevolen worden. Voor een oplaadtoestel, dat voor een bepaald accutype geschikt is, bestaat er brandgevaar als het met andere accu’s gebruikt wordt. c Laad geen vreemde accu’s. Het oplaadtoestel is enkel voor het opladen van de bijgeleverde accu met de in de Technische Gegevens aangegeven spanningen geschikt. In het andere geval bestaat er brand- en ontploffingsgevaar. d Houd het oplaadtoestel netjes. Door vervuiling bestaat het gevaar voor een elektrische schok. 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 5657 e Controleer telkens vóór gebruik oplaadtoestel, kabel en stekker. Gebruik het oplaadtoestel niet voor zover u beschadigingen vaststelt. Open het oplaadtoestel niet zelf en laat het enkel door gekwalificeerd, geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Beschadigde oplaad - toestellen, kabel en stekker verhogen het risico op een elektrische schok. f Bedien het oplaadtoestel niet op een licht ontvlambare ondergrond (bijvoorbeeld papier, textiel etc.) c.q. in een ontvlambare omgeving. Wegens de bij het opladen opduikende verwarming van het oplaadtoestel bestaat er brandgevaar. g Bij een verkeerde toepassing kan er vloeistof uit de accu vrijkomen. Vermijd het contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, doet u aanvullend beroep op medische hulp. Vrijkomende accuvloeistof kan tot huidirritaties of brandwonden leiden. h Open de accu niet. Er bestaat gevaar voor een kortsluiting. i Bescherm de accu tegen hitte, bijvoorbeeld ook tegen aanhoudende zonnestraling, en vuur. Er bestaat ontploffingsgevaar. j De accu niet kortsluiten. Er bestaat ontploffingsgevaar. k Bij beschadiging en een onoordeelkundig gebruik van de accu’s kunnen er dampen vrijkomen. Voer frisse lucht aan en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren. 6 – Speciale veiligheidstips voor dit apparaat

• Gebruik de machine, het laadapparaat en en de accessoires alleen voor het toepassingsgebied waarvoor deze bestemd zijn!

• Let erop, dat alle bewegende onderdelen stilstaan, alvorens u de boorschroevendraaier weglegt.

• Vermijd herhaaldelijk blokkeren tijdens het schroeven of boren.

• Het laadapparaat uitsluitend op 100–240 V wisselstroom aansluiten.

• Laad de accu van de boorschroeven - draaier alleen met het bijbehorende laadapparaat.

• Bescherm het laadapparaat en de boorschroevendraaier tegen vocht. Nooit in water onderdompelen!

• Laadapparaat niet buiten gebruiken.

• Om de accu’s tegen schade te beschermen, mogen ze niet aan temperaturen van meer dan 50 °C worden blootgesteld. LET OP! De contacten aan de accu en het laadapparaat niet kortsluiten.

• Bij het laden op juiste polariteit „+/–“ letten.

• Accu niet in open vuur werpen.

• De aansluitsnoer kan niet worden vervangen. Bij beschadiging moet het apparaat worden vernietigd. 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 5758 7 – Accu opladen Deze accuschroevendraaier MAS 180 Li-Ion mag uitsluitend met de nettransformator JLH082250370G geladen worden. De nettransformator mag uitsluitend op een stroomtoevoer met een wisselspanning van 100– 240 V~ en een frequentie van 50–60 Hz gebruikt worden. Ieder gebruik van andere nettrans formatoren en het gebruik van de nettransformator JLH082250370G op een andere stroomtoevoer kan lichamelijke letsels en zaakschade veroorzaken. Lithium-ion-accu-technologie Deze moderne accu biedt in vergelijking met conventionele Ni-Cd-accu's belangrijke voordelen:

• Geen memory-effect, d.w.z. de accu kan onafhankelijk van de laadtoestand zonder verlies van de capaciteit voor en na het gebruik altijd worden bijgeladen.

• Extreem lage zelfontlading, daarom ook na langere opslag gereed voor gebruik.

• Lange levensduur Accu uit het elektrische gereedschap verwijderen en gebruiken Ontgrendeltoets (9) aan de accu (5) indrukken. De accu langs voren uit het elektrische gereedschap trekken (afb. 2). Aanbrengen van de accu in omgekeerde volgorde totdat hij hoorbaar vastklikt. Accu in het oplaadstation aanbrengen en verwijderen Oplaadstation (6) in overeenstemming met afb. 3 op de accu schuiven totdat hij hoorbaar vastklikt. Om te verwijderen, de ontgrendeltoets (9) aan de accu indrukken en het oplaadstation aantrekken. Oplaadprocedure (afb. 3) OPGELET! De accu wordt in de fabriek niet volledig opgeladen. De accu vóór het eerste gebruik opladen. OPGELET! De arbeids - temperatuur van het laad - apparaat ligt tussen 0 °C en 45 °C. De laadstekker (8) van het voedingsapparaat (7) op het laadstation (6) aansluiten. Het voedingsapparaat op een stopcontact (100–240 V~) aansluiten. OPGELET! De gegevens op het voedingsapparaat moeten met de gegevens van de spanningsbron overeenkomen, evt. bij de plaatselijke stroomleverancier navragen. Zodra het contact met het stroomnet tot stand gebracht is, is de oplaadcontrole- LED (13) GROEN verlicht. Accu in het oplaadstation plaatsen. Tijdens de oplaadprocedure gaat de controle-LED van GROEN naar ROOD over. Zodra de oplaadprocedure beëindigd is, gaat de controle-LED van rood naar GROEN over. OPGELET! Indien na de plaatsing van een zonet gebruikte accu de oplaadcontrole-LED niet onmiddellijk aanflitst, dient de accu verwijderd en dient de oplaadprocedure na enkele minuten herstart te worden. De normale laadtijd duurt ca. 3–5 uur. Daarna zorgt het laadapparaat voor een 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 5859 constant laadbehoud. De accu is door een thermobeveiliging tegen overlading beschermd – hij mag dus ook voor een langere periode in het laadapparaat blijven zonder beschadigd te raken. Een gelijk blijvende opwarming van laadapparaat en accu is normaal en is geen defect. Een merkelijk kortere gebruiksduur van de accu betekent, dat deze vervangen moet worden. Tip: het bereik van een accu wordt door de laadtoestand, de frequentie van het gebruik, het te bewerken materiaal en de daarbij noodzakelijke krachtinspanning beïnvloed. Een nieuwe accu heeft pas na ca. 5 laad- en ontlaadcycli zijn volle prestatievermogen bereikt. Indien het bereik van een vers opgeladen accu ten opzichte van een nieuwe duidelijk afneemt, is de accu versleten en moet door een nieuwe vervangen worden. Neem daarvoor contact op met het vermelde servicestation. Accuoplaad-display (afb. 7) De accu (5) beschikt over een accuoplaad-display (12), die over de oplaadtoestand van de accu informatie verstrekt. Door de drukknop (a) in te drukken, flitsen maximaal drie gekleurde controle-LED’s (b) aan:

• ROOD+GEEL+GROEN: De accu is nog volledig opgeladen

• ROOD+GEEL: De accu is nog maar voor de helft opgeladen.

• ROOD: De accu is leeg en moet terug opgeladen worden. De accu is door een thermische beschermingsinrichting tegen overbelasting beschermd – hij dient nochtans na verstrijking van de oplaadtijd uit het oplaadtoestel verwijderd te worden. Een constante verwarming van het oplaadtoestel en de accu tijdens het opladen is normaal en duidt niet op een functiestoring. TIP! Het is aan te raden, de oplaadprocedure aanvullend via een elektrische tijdschakelklok bij te houden! 8 – Gebruik Alle in de handel verkrijgbare schroevendraaierbits, bithouders en boortoestellen tot een diameter van 10 mm (niet tot de omvang van de levering behorende) kunnen in de boorhouder (1) ingespannen worden (afbeelding 4).. De machine beschikt over een snelspanboorhouder. Daarmee kunt u de toebehoren in de handmatige modus snel en zonder boorhoudersleutel uitwisselen (afbeelding 5). De boorhouder van machines met draaiing naar rechts/draaiing naar links is steeds met een schroef met linkse schroefwinding bevestigd. Deze dient vóór een wissel van de boorhouder voorlangs door de boorhouder heen (1) losgedraaid te worden. Schroeven met linkse schroefwinding kunnen enkel door een draaiing naar rechts losgedraaid worden. De schroevendraaierbits en boorbits met een lengte vanaf 45 mm kunnen ook rechtstreeks in de bitopname geplaatst worden (afbeelding 5). 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 5960 Voor ingebruikneming Houtschroeven losjes in de met de bits voorgeboorde schroefgaten zetten. Machineschroeven licht in de schroefdraad indraaien. Accuschroeven - draaier met een passende bit of steek - sleutelinzetstuk stevig op de schroef zetten. Aan-/Uitschakelen OPGELET! Risico van doldraaien door te diep indraaien van schroeven. Ga aandachtig te werk en beëindig het vastschroeven evt. iets vroeger en draai de schroef vast met een schroevendraaier. Tests uitvoeren!

• Inschakelen: Aan-/Uitschakelaar (3) indrukken: Het schroeven begint. Houd tijdens het schroeven de schakelaar ingedrukt.

• Uitschakelen: Zodra de schroef volledig in- of uitgedraaid is de in-/ uitschakelaar loslaten. LED-werklicht (afb. 9) Zolang de schakelaar “Aan/uit” (3) ingedrukt is, is het LED-werklicht (14), voor de verlichting van donkere werkterreinen, verlicht. Het werklicht dooft bij het loslaten van de schakelaar “Aan/uit”. Schakeling SPEED (1./2.Gang) (afb. 6) Met de schakelaar SPEED (10) kunnen er twee verschillende toerentalgebieden gekozen worden.

voor het los en vast draaien van schroeven

voor schroeven en boren Het te kiezen toerentalgebied wordt door het gegeven materiaal en door de geplande activiteit bepaald en dient door werkzaamheden aan een proefstuk vastgesteld te worden. OPGELET! Omschakeling enkel bij stilstand van de motor doorvoeren. 9 – Werkwijze Elektronische toerentalregeling Door de elektronische toerentalregeling (3) kunt u het toerental traploos aan de respectievelijke taak aanpassen.

• Lichte druk op de schakelaar (3) = gering toerental om vastzittende schroeven los te draaien.

• Schakelaar flink indrukken = maximaal mogelijk toerental om te boren. OPGELET! Voorkom dat de motor bij het boren of schroeven onder belasting tot stilstand komt! Draaiing naar rechts/links De draairichting bepaalt u met behulp van de schuifschakelaar (4) boven de aan/uit-schakelaar. 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 6061 GELIEVE IN ACHT TE NEMEN! Draairichting enkel bij stilstaande motor wijzigen!

• Schroeven vast draaien: schaklaar in positie R schuiven.

• Schroeven los draaien: schakelaar in positie L schuiven. Draaistop In de middelste stand van de omschakelaar (4) met draaiing naar rechts/draaiing naar links is de draaispil vergrendeld als veiligheidsstand bij werkonderbrekingen en ook bij een wissel van bits/boor. In de draaistopfunctie kan het elektrische gereedschap via de schakelaar “Aan/uit” niet in gebruik genomen worden. OPGELET! Omschakeling enkel bij stilstand van de motor doorvoeren. Draaimoment – instelling Met de keuzeschakelaar van de draaimoment – instelling (2) kan het benodigde draaimoment in 16 + 1 trappen vooraf ingesteld worden. Bij een correcte instelling wordt het elektrische gereedschap gestopt zodra een schroef vlak met het materiaal ingedraaid is c.q. het voordien ingestelde draaimoment bereikt is. Het correcte draaimoment is afhankelijk van het materiaal en de grootte van de schroef dient door schroefverbindingen bij wijze van proef vastgesteld te worden. Om schroeven uit te draaien, zo nodig een hoger draaimoment kiezen of op het symbool “Boren“ schakelen. In de instelling “Boren“ is de draaimoment – instelling gedeactiveerd. OPGELET! Om beschadigingen aan de accu te vermijden, mag de schakelaar “Aan/uit” na de automatische stop van het elektrische gereedschap niet ingedrukt worden. Eventueel uitstekende schroeven met een schroevendraaier vaster aandraaien. Magneetplank (afb. 8) Het elektrische gereedschap beschikt over een praktische magneetplank (11). Daarop kunnen schroeven of bits voor korte tijd neergelegd worden. 10 – Onderhoud en milieubescherming De behuizing alleen maar met een vochtige doek schoonmaken. Geen oplosmiddel gebruiken! Om de capaciteit te bewaren adviseren wij u de accu alle twee maanden helemaal te ontladen en dan weer op te laden. Alleen maar volle accu's opslaan en daarom van tijd tot tijd naladen. De opbergplaats moet droog en vorstbestendig zijn. De omgevings - temperatuur mag nooit meer dan 40 °C bedragen. OPGELET! Niet meer bruikbare elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19 EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recycling - centrum gebracht worden. 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 6162 LET OP! Bij elektrische apparatuur met een batterij- of accuvoeding moeten de batterijen of accu’s worden verwijderd en overeenkomstig de geldende batterijrichtlijn apart worden afgevoerd. Batterijen en accu's nooit in het huisvuil doen! Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na. 11 – Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

• MeisterCRAFT-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan wij - zingen treft u in de handleiding aan.

• MeisterCRAFT-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service- adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen. ATTENTIE! indien het apparaat door u wordt opengemaakt, dan vervallen al uw aanspraken op garantie! BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk - heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Werkzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan MeisterCRAFT-artikelen dan tegen lage kosten door ons worden uitgevoerd. 5451370-Akku-Bohrs-man 30.01.14 07:12 Seite 6263 1 – Teslimat kapsam∂
