Teknik Özellikler	Makita DUB363PT2V kablosuz üfleyici, 36V, fırçasız motor
Hava Debisi	13,4 m8/dakikaya kadar
Hava Hızı	54 m/s'ye kadar
Batarya Kapasitesi	2 x 18V, 5,0 Ah
Ağırlık	4,6 kg (batarya olmadan)
Ses Basınç Seviyesi	86 dB(A)
Kullanım	Bahçelerin, yolların ve dış alanların temizliği için idealdir
Bakım	Hava filtresini düzenli olarak kontrol edin ve gerekirse temizleyin
Güvenlik	Korumalı gözlük ve işitme koruması kullanın
Genel Bilgiler	Kablosuz ürün, çevre dostu, düşük titreşim seviyesi

Sık sorulan sorular - DUB363PT2V MAKITA

MAKITA DUB363PT2V bataryası nasıl şarj edilir?

Bataryayı şarj etmek için, bataryayı verilen MAKITA şarj cihazına takın ve şarj cihazını bir elektrik prizine bağlayın. Şarj cihazının doğru bağlandığından ve bataryanın düzgün yerleştirildiğinden emin olun.

Üfleyicinin batarya ömrü ne kadardır?

Batarya ömrü kullanıma bağlıdır, ancak genellikle maksimum modda 30 dakikaya kadar ve ekonomik modda 60 dakikaya kadar dayanabilir.

Üfleyicinin gücü nasıl ayarlanır?

MAKITA DUB363PT2V, hız ayar düğmesi ile donatılmıştır. Gücü ayarlamak için düğmeyi çevirin veya hava akışını kontrol etmek için tetik kullanın.

Üfleyici çalışmazsa ne yapmalıyım?

Öncelikle bataryanın tamamen şarjlı olduğundan emin olun. Ayrıca güvenlik düğmesinin açık konumda ve tetik düğmesinin basılı olduğundan emin olun.

Üfleyiciyi yağmurda kullanabilir miyim?

MAKITA DUB363PT2V su geçirmez değildir. Hasar veya kısa devre riskini önlemek için yağmurda kullanmamanız önerilir.

Üfleyicinin hava filtresi nasıl temizlenir?

Hava filtresini temizlemek için, filtresini üfleyiciden çıkarın ve toz ile kirleri temizlemek için hava kompresörü veya yumuşak bir fırça kullanın. Temiz olduktan sonra yerine takın.

Ürünün garantisi nedir?

MAKITA DUB363PT2V genellikle 2 yıl garanti kapsamındadır. Özel detaylar için kullanım kılavuzunuzu kontrol edin.

Üfleyiciyi kışın nasıl saklamalıyım?

Üfleyiciyi saklamak için bataryayı çıkarın, cihazı iyice temizleyin ve kuru, serin bir yerde muhafaza edin. Cihazın ömrünü uzatmak için nemden kaçının.

KULLANIM KILAVUZU DUB363PT2V MAKITA

1. Borular, nozullar, toz torbasi, omuz askisi ve batarya kartuslari olmadan.
2. Üfleyici borusu, uz nozul ve yassi nozul varken ve emme borusu, emme nozulu, dirsekli boru, toz torbasi ve omuz askisi olmadan.
*3. Emme borusu, emme nozulu, dirsekli boru, toz torbası ve omuz askisi varken ve üfleyici borusu, uz nozul ve yassi nozul olmadan.

• Särekli yapilan arastirma ve gelistirmelerden dolayi, burada belirtilen özellikler önceden bildirilmeksizindehyigişirilebilir.
• Özellikler ülkeden ülkeye degişebilir.
• Ağırlik, ekli aksesuara/aksesuarlara ve batarya kartusuna®,开荒ı kategor bilir. EPTA-Prosedür 01/2014'e,göre en hafif ve en aigk kombinasayonlar tabloda verilmistir.

Geçerli batarya kartuşu ve Şarj aleti

Batarya kartuș BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Şarj aleti DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /	DC18SH / DC18WC

• Yukarıda listelenin batarya kartuşlarınin ve Şarj alelerinin bazilari Yaşadgüniz bölgeye®, olmayabilir.

UYARI: Sadece yukarida listelenen batarya kartuslarini ve sarj alelerini kullanin. Baska batarya kartusnin ve sarj alelerinin kullanilmasi yaralanma ve/veya yangina neden olabilir.

Önerilen kablo böglantılı guç kaynakı

Batarya adaptörü	BAP182
Kablo bögli batarya takimi	BL36120A
Taşınabilir güç ünitesi	PDC01 / PDC1200

• Yukarida listelenen kablo böglantil Güç kaynakları yaşağıniz bölgeye bögli olarak mevcut olmayabilir.
  Kablo baglantili guc kaynagini kullanmadan once, uzerindeki uyari isaretlerini ve talatmi okuyun.

Semboller

Ekipmaniicenskullanilabileceksembollerasaigida gosterilmistir.Kullanmadan once anlamarini anladiginizdan emin olun.

Cok ozenli ve dikkatli kullanin.

El kitabini okuyun.

Ellerinizi donen parcalardan uzak tutun.

Uzun sac dolasma kazasin neden olabilir.

Etrafinizdaki kiseleri aletten uzak tutun.

Koruyucu gozluk ve kulaklik takin.

Neme maruz birakmayin.

Sadece AB ülkeleri icin
Ekipmanda tehlikeli bileşenler bulundugündan dolayi atik elektrikli ve elektronik ekipmanlar, aküler ve bataryalar Çevre ve insanayo Üzerinde olumsuz etkiye yol acabilitir.
Elektrikli ve elektronik cihazlari vya bataryalar eysel atiklarla birlikte atmayin! Atik elektrikli ve elektronik ekipmanlar ile akumulatörler ve bataryalar hakkindaki Avrupa Direktifi ve sz konusu direktifin ulusal yasalara uyarlanması geregence atik elektrikli ekipmanlar, bataryalar ve akumulatörler ayr olarak depolanmail ve Çevre koruma hakkindaki mevzuata uygun olarak faaliyet gösten ayr bir kentsel atik toplama noktasina teslim edilmidlir. Bu husus, ekipmanin üzerine yerleşirilmis Üzerinde carpi isareti bulunan tekerlekli Çop kovasi simgesi ile belirtilmistir.

AB Dis Mekan Gurultu Direktifi uyarinci garanti edilen ses gucu seviyesi.

Avustralya NSW Gurultu Kontrol Mevzuati uyarinca ses guc seviyesi

Kullanim amaci

Bu makine üflemek ve vakumlu temizlemek icin tasarlanmistir.

Gürültu

Tipik A-agarlik gurultu duzeyi (EN50636-2-100 standarda gore belirlenen):
Ses basin seviyesi (LpA) :84,8 dB (A)
Belirsizlik (K): 1,3 dB (A)
Ses gucu duzeyi (LWA) :94,9 dB (A)
Belirsizlik (K): 0,3 dB (A)

NOT: Bayan edilen gürültü emisyonu değer(ler)i bir standart test yontemine uygun sekilde olçulm,DBir bir aleti bir baskasiyla karsilastirmak icin kullanilabilir.

NOT: Began edilen gürultu emisyonu değer(ler) i bir on maruz kalma değerlendirmesi olarak da kullanilabilir.

UYARI: Kulak koruyuculari takin.

AUYARI: Elektrikli aletin gerek kullanimi sirasindaki gurultu emisyonu, aletin kullanim bicimlerine, ozellikle islenen is parcasinin turune baglu olarak bayan edilen deger(ler)den farkl olabilir.
AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusü icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira boşa calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

Titreşim

Titresim toplam degeri (üç eksenli vektör toplam) (EN50636-2-100 standardina gore hesaplanan):

Calisma modu: yiksuz calisma (üfleme)

Titresim emisyonu (a_n):2,5m / s^2 den az Belirsislik (K):1,5 m/s

Calisma modu: yiksuz calisma (vakumlu temizleme) Titresim emisyonu (a_n) 2,5 m/s ^2 den az Belirsislik (K): 1,5 m/s ^2

NOT: Began edilen titresim toplam deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karslaistirmak icin kullanilabilir.

NOT: Began edilen titresim toplam deger(ler)i bir on maruz kalma degerlendirmesi olarak da kullanilabilir.

AUYARI: Elektrikli aletinGPCEK kullanimi sirasindaki titresim emisyonu, aletin kullanim bicimlerine, ozellike islenen is parcasinin turune baglolarak beman edilen deger(ler)den farkl olabilir.
UYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operatru koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

Uygunluk Beyerlari

Sadece Avrupa ülkeleri icin

Uygunluk beyanlari bu kullanma kilavuzuna Ek A olarak eklenmistir.

GÜVENLIK UYARILARI

Akülü üfleyici güvenlik talimatlari

AUYARI: Tum guvenlik uyarilarin ve tum talimatlari okuyun. Uyarilara ve talimatlara uyulmaması elektrik soku, yangin ve/veya ciddi yaralanmalar ile sonuçlanabilir.

Tüm uyarilari ve talimatlari ile-ride basvurmak icin saklayin.

Egitim

1. Talimatlari dikkatlice okuyun. Makinenin kontrollerine veDOGRU kullanimina asinalik kazanin.
2. Fiziksel, duyusal ya da zihinsel yetenekleri kisitll olan veya deneyim ve bilgileri olmayan ya da bu talimatlara asina olmayan kisilerin ve;cocuklarin makineyi kullanmasina asla izin vermeyin. Yerel duzenlemeler kullanici yasin sinirlandirma getirebilir.
3. Makineyi asla cevresinde insanlar, ozellikle de cocuklar vya evcil hayvanlar varken kullanmayin.
4. Diger insanlara ya da mallarina gelecek zararlardan ve kazalardan kullaniciin sorumlu oldugunu unutmayin.

Hazirlik

1. Makineyi kullanirken daima saglam ayakkabilar ve uzun pantolonlar giyin.
2. Hava girisine cekilebilecek takilar takmayin ve bol elbiseler giymeyin. Uzun saclarinizi hava girislerinden uzak tutun.

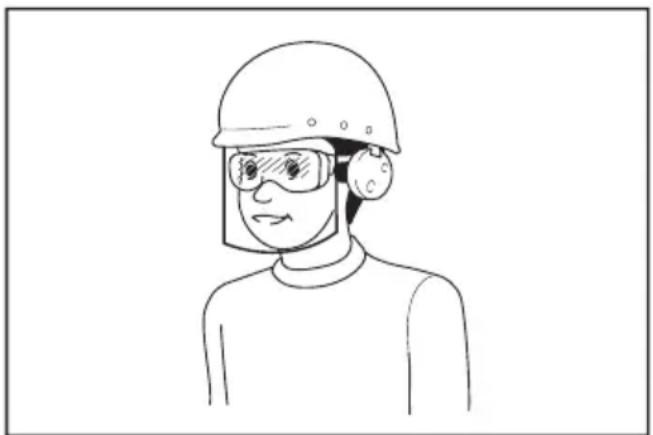

3. Elektrikl aletleri kullanirken gozlerinizi korumak icin daima koruyucu gozluk kullanin. Göluklerin ABD'de ANSI Z87.1 ile, Avrupa'da EN 166 ile ya da Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlu olmasi gereklidir. Avustralya/Yeni Zelanda'da, yüzünuz'u koruma-niz icin yüz koruyucu maske kullanilmasi da yasal olarak gereklidir.

Alet operatörlerinin ve calisma alanin yaki-ninda calisan diger kisilerin uygun koruyucu guvenlik ekipmanlarini kullanmasinin saglanmasi, isverenin yukumlulugundedir.

1. Tozdan rahatsiz olmamak icin toz maskesi takilmasi tavsiye edilir.
2. Makineyi kullanirken daima kaymaz ve koruyucu ayakkabigiin. Kaymaz, kapali topuklu guvenlik botlarve ayakkabilar yaralanma riskini azaltir.
3. Kisisel koruyucu ekipman kullanin. Daima goz koruması kullanin. Uygun kosullarda toz maskeleri,ntl kaymayan emniyetli ayakkabilar, sert basliklar ya da kulak korumaları gibi koruyucu donanim kullanilmasi, yaralanmaları onler.

Galistirma

1. Sunlari yapmadan once makineyi kapatin, batarya kartusunu cikarin ve hareket eden tum parçalarin tamamen durduğundan emin olun:

2. makineyi kullanmayi biraktiginizda.
   tikanikliklari temizlemeden once.

3. kontrol etmeden, temizlemeden ve makine üzerinde calismadan.Once.
4. makine anomal bir sekilde titremeye baslarsa.

5. makineyi üfleyiciden elektrikli supürgeye ve tersine cevirirken.

6. Makineyi sadece gun isiginda ya da iyi aydinlatma saglayan yapay isikta kullanin.

7. Fazla ileriye uzanmaya calismayin ve her zaman.Doğru bir dengeyi koruyun ve yere saglam basin.
8. Egimli yerlerde adimlariniza daima dikkat edin.
9. Yüruyerek kullanin, asla kosmayin.

10. Tüm sogutma hava girislerini doküntülerden temiz tutun.

11. Makineyi üfleme islemi icin kullanirken dokuntuleri hiçbir zaman etraftakileredoğan üflemeyin. Makineyivakumlu temizleme islemi icin kullanirken dokuntuleri, toz torbasindan ickan rüzgar ile etraftakileredoğan üflememeye)dikkat edin.

12. Makineyi saglam bir yüseyde önerilen konumda calistirin.
13. Makineyi yüksek yerlerde calistirmayin.
14. Makineyi kullanirken nozulu yakininizdaki kiselereogrultmayin.
15. Emme girisini ve/veya üfleyici seksisini asla tikamayin.

Tozlu alanda calisirken emme girisinin veya ufleyici cikisin toz veya pislikle tikanmamasina dikkat edin.
- Makita tarafindan saglanan nozullar disinda baska nozul kullanmayin.
- Üfleyiciyi top, Şişi me bot veya benzeri seyleri Şişiromek icin kullanmayın.

1. Makineyi aci pencere vb. yaninda calistirmayin.
2. Makinenin sadece makul saatlerde calistirilmasi tavsiye edilir - sabahin erken saatleri ya da gece gele vakitler gibi insanlarin rahatsiz olabilecegi saatlerde calistirmayin.
3. Üfleme islemine tatsächadan.Once tirmik ve supürge kullanarak doküntülerin gezşetilmesi tavsiye edilir.
4. Makine herhangi yabanci bir cisme rastlarsa veya alismamis gurultuler cikarmaya veya titremeye baslarsa, makineyi durdurmak icin hemen kapatin. Yeniden baslatmadan ve calisturmadan once, batarya kartusunu makineden cikarin ve makineyi hasara karsi kontrol edin. Makine hasar gormusse Makita yetkili servis merkezlerine tamir ettirin.
5. Emme girisine vya üfleyici cikisina parmak ya da baska bir nesne sukmayin.
6. Istem disi calismayi onleyin. Batarya kartusunu takmadan, makineyi elinize almadan vya tasimadan once anahtarin kapali konumda oldugundan emin olun. Makineyi parmaginiz anahtarin uzerindeyken tasimak ya da anahtar aik konumundayken makineye guc vermek kazalara davetiye cikarir.
7. Civi, cam parçalari veya bìçaklar gibi tehlikeli maddeleri asla üflemeyin veya Çekmeyin.
8. Makineyi alev alabilecek malzemelerin yaku-ninda kullanmayin.
9. Makineyi tatsächikl ori tamda uzun sure calistirmaktan kaçınin.
10. Üfleme ilemi icin makineyi omuz kayı ile donatilmı basarya adaptorü ile birlikte kulanirken bu makineyi, makineye omuz askı takilmı halde kullanmayın.
11. Vakumlu temizleme ilemi icin toz torbasini takarken bu makineyi, omuz kayis il de donatilmis batarya adaptoru ile birlikte kullanmayin.

Bakim ve saklama

1. Makineyi güvenli bir sekilde calisir durumda tutmak icin tum somunlarin, civatalarin ve vidalarin saglam sekilde sikildigindan emin olun.

2. Parçalar asınir veya hasarGORrse bunnari Makita tarafindan saglanan parçalarladehyigitirin.

3. Makineyi tocuklarin ulasamayacagi kuru bir yerde saklayin.
4. Makineyi kontrol, bakim, depolama vya akse-suar degiistirme maksadiyla durdurduğunuzda makineyi kapatin ve hareketli tum parçalarin tamamen durduğundan emin olun ve batarya kartusunu çikarin. Makine üzerinde herhangi bir ilem yapmadan once makineyi sogutun. Makineye özenle bakin ve temiz tutun.
5. Saklamadan once her zaman makinenin soğumasini bekleyin.
6. Makineyi yagmura maruz birakmayin. Makineyi kapali yerderde saklayin.
7. Makineyi kaldirirken mutlaka dizlerinizi kiri n ve sirtinizi incitmemeye dikkat edin.

Bataryali aletin kullanimi ve bakimi

1. Sadece üretici tarafindan belirtilen sarj aleti ile sarj edin. Bir batarya kutusu icin uygun olan sarj cihazi baska bir batarya kutusu ile kullanildiginda yangin riski olusturabilir.
2. Elektrkli aleleri sadece özel olarak belirtilen batarya kutulari ile kullanin. Baska batarya kutularin kullanimi yaralanma ve yangin risikolusturabilir.
3. Batarya kutusu kullanilmadiğnda; iki terminalarasinda baglanti kurulmasina sebep olabilecek ataç, bozuk para, anahtar, civi, vida gibimetalsnesnelerden ya da kucuk metal objelerden uzak tutun. Batarya terminallerine kisa devre yaptirmak yaniklara ya da yangina yol acabilir.
4. Kotu kosullarda bataryadan sivı szabilir; bu siviya temas etmeyin. Eger istemeden bir temas olusursa suyla yikayın. Sivi goze temas ederse, suyla yikadiktan sonra tibbi yardin alin. Bataryadan Çikan svi tahrışye da yanıklarana neden olabilir.
5. Batarya kutusu ya da alet hasar gormusse ya da uzerinde degisiklik yapilmissa batarya kutusunu kullanmayin. Hasar gormus ya da uzerinde degisiklik yapilmis batarya kutulari yangin, patlama ya da yaralanma riski ile sonuclanan beklenmedik davranislar sergileyebilir.
6. Batarya kutusunu veya aleti atese ya da asiri sicakliklara maruz birakmayin. Ate se ya da 130 C'nin uzerindeki sicakliklara maruz birakmak patlamaya neden olabilir.
7. Tum sarj talimatlarina uyun ve batarya kutusunu ya da aleti yonergelerde belirtilen sicaklik araliginin disindaki sicakliklarda sarj etmeyin. Uygun olmayan bir sekilde ya da belirtilen sicaklik araliginin disinda sarj etmek bataryaya zarar verebilir ve yangin riskini artirabilir.

Elektrik ve batarya güvenligi

1. Bataryayi/bataryalari ateş atmayin. Batarya hücresi patlayabilir. Bertaraf etmeye iliskin olasi özel talimatlar iar yerel)yonetmelikleri kontrl edin.

2. Batarya/bataryaları acmayin ya da batarya(lar) üzerinde degisiklik yapmayin. Ortaya Çikan elektrolit asindirici dir ve gozlere ya da calde zarar verebilir. Yutuldugu takdirde zehirli olabilir.

3. Bataryayi yagmurda veya islak yerlerde sarj etmeyin.

4. Bataryayi aik alanda sarj etmeyin.
5. Şarj aleti fişi ve Şarj aleti terminalleri dahil Şarj aletine ilsk ellere dokunmayin.
6. Tehlikeli ortamlardan kacinin. Aleti nemli ya da Islak yerlerde kullanmayin ve yagmura maruz birakmayin. Makinenin icine su girmesi elektrik carpması riskini artiracaktır.

Servis

1. Elektrikli aletinize nitelikli bir onarim elemani tarafindan original parçaları kullanilaram servisi verilmesini saglayin. Bu, elektrikli aletin güvenlaki kalması temi eder.
2. Hasarli batarya kutularini asla tamir etmeye calismayin. Batarya kutularinin tamiri sadece uretici veya yetkili servis saglayicilari tarafindan yapilmalidir.

BUTALIMATLARI SAKLAYIN.

UYARI: Ürünü kullanirken (defalarca kulla-ninca kazanilan) rahatlik ve tanidiklik duygusunun ilgili urünün güvenlik kurallarina siki sikiya®, kalmanin yerine gezymesine lZIN VERMEYİN.
YANLIŞ KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kurallarina uymama ciddi yara-lanmaya neden olabilir.

Batarya kartuşuhakkinda onemligüvenlik talimatlari

1. Batarya kartusunu kullanmadan.Once, tum talimatlari ve (1) batarya kartusu, (2) batarya ve (3) urun uzerindeki tum uyari isaretlerini okuyun.
2. Batarya kartusunu parçalarina ayirmayin veya kurcalamayin. Yangin, asiri isi veya patlamaya neden olabilir.
3. Calisma suresi asiri derecede kisalmissa kulanmayi derhal birakin. Asiri isinma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kacaşa, gozlerinizi temiz suyla durulayin ve hemen tibbi yardin alin. Görme kaybina yol acabilir.

5. Batarya kartusuna kisa devre yaptirmayin:

(1) Terminalere herhangi bir iletken madde degdirmeyin.
(2) Batarya kartusunu civiler, madeni paralar, vb. gibi baska metal nesnelerle ayni kaba koymaktan kaçınin.
(3) Batarya kartusunu yağmura ya da suya maruz birakmayin.

Kisa devre, buyuk bir akim akisina, asiri isinmaya, olasi yaniklara hatta bataryanin bozulmasina yol acabilir.

1. Aleti ve batarya kartusunu sicutligin 50^ ya da daha yuksege ulastigi yerlerde saklamayin ve kullanmayin.

2. Asiri derecede hasar gormus ya da tamamen kullanilamaz durumda olsa bile batarya kartuşunu yakmayin. Batarya kartusu ateş atilirsa patlayabilitir.

3. Batarya kartusunu civilemeyin, kesmeyin, ezmeyin, firlatmayin, dusurmayin ya da batarya kartusuna sert bir nesne ile vurmayin. Bu eylemler yangin, asiri isi veya patlamaya neden olabilir.

4. Hasarli bataryayi kullanmayin.
5. Aletin icerdigi lityum-yon bataryalar Tehlikeli Esyalar Yonetmeligin gereksinimlerine tabidir.

Ticari nakliye islemleri icin, ornegin uçuncu taraflar, nakliye acenteleri tarafindan yapilan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalidir.

Nakliyesi yapilacak urunun hazirlanmasi icin, tehlikeli maddeler konusunda uzman bir kisiye danisin. Lufen muhtemelen daha ayrintili olan ulusal yonetmeliklere de uyun.

Açık kontaklari bantlayin ya da maskeleyin ve bataryayi paketin icinde hareket etmeyecek sekilde paketleyin.

1. Batarya kartusunu bertaraf ederken aletten cikarin ve güvenli bir yerde bertaraf edin. Bataryanin bertaraf edilmesi ile ilgili yerel Düzenlemelere uyunuz.
2. Bataryaları sadece Makita tarafindan belirtilen ürünlerle kullanin. Bataryaların uyumsuz ürünlere takilması; yangın, asısinma, patlama ya da elekktrolit szintisina neden olabilir.
3. Alet uzun sure kullanilmayacaksa batarya aletten cikarilmaldir.
4. Kullanma sirasinda ve sonrasinda batarya kartuşüninarak yaniklara veya Düşuk sicutlik yaniklarina yol acabilir. Sicutbatarya kartus-lari ile islem yaparken dikkat edin.
5. Yaniklara neden olabilecek kadar sicut olabilegien kullandiktan hemen sonra aletin terminaline dokunmayin.
6. Batarya kartusunun terminallerine, deliklerine ve kanallarina mircir, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartusunun isinmasina, alev almasina, patlamasina ve ariza-lanmasina neden olarak yaniklara veya yaralan-maya yol acabilir.
7. Alet yuksek gerilim elektrik guc hatlari yakininda kullanimi desteklemediigi surece batarya kartusunu yuksek gerilim elektrik guc hatlarin yakininda kullanmayin. Aletin veya bataryakartusunan arizalanmasina veya bozulmasina neden olabilir.
8. Bataryayi cocuklardan uzak tutun.

BUTALIMATLARMUHAFAZAE DINIZ.

ADIKKAT: Sadece ori jinal Makita bataryalarini kullanin. Orijinal olmayan Makita bataryalari ya da uzerine degisiklik yapilmis bataryalarin kulanimi bataryanin patlamasina ve sonuc olarak yangin, kiisel yaralanma ve hasara neden olabilir. Ayrica Makita aleti ve sajr aletinin Makita tarafindan sunulan garantisi de geçersiz olur.

Maksimum batarya omrü icin ipuçları

1. Batarya kartusunu tamamen bosalmadan once sarj edin. Aletin gucunun zayiflamaya basladigi nark eti ginizde aleti durdurun ve batarya kartusunu sarj edin.
2. Tam dolu bir batarya kartusunu asla yeniden sarj etmeyin. Asiri sarj etme bataryanin hizmet omrunu kisaltir.
3. Batarya kartusunu 10^ - 40^ oda sicakliginda sarj edin. Sicak bir batarya kartusunu sarj etmeden once sogumasini bekleyin.
4. Batarya kartusunu kullanmiyorken aletten veya sarj aletinden cikarin.
5. Uzun bir sure (alti aydan daha fazla) kullanmadiginiz durumlarda batarya kartusunu sarj edin.

MONTAJ

DAIKKAT: Makine uzerinde herhangi bir islem yapmadan once mutlaka makinenin kapali ve batarya kartusunun cikartilmis oldugundan emin olun.
ÖNEMLİ NOT: Makineyi calıstırmadan olce makineyi mutlaka tam olarak monte edin. Aksi takdirde makine calısmaz.

Ufleme增長 montaj

Ufleyici borusu ve nozulun takilması veya*cikarilması

1. Üfleyici borusunu ana üniteye takin.

Ufleyici borsunu ana uniteye, civata sekilde gosterildigi gibi sola bakacak sekilde takin. Ufleyici borsunu, civata sekilde gosterildigi gibi ana unite uzerindeki delikle hizalanacak sekilde cevirin ve arindan civatayl altigen anahtar ile iyice sikn.

Sek.1: 1. Civata 2. Üfleyici borusu

1. Üfleyici borusu üzerindeki Çıntiyi Üç nozul üzerindeki girişi ile hizalayin, ardindan Üç nozulu Üfleyici borusuna takın ve daha sonra Üç nozulu cevirerek yerine kilitteyin.
   Sek.2: 1. Uc nozul 2. Üfleme makinesi borusu

Ufleyici borusu ve uç nozulu Çi karmak icin, takma islemini tersinden uygulayin.

NOT: Agiz uzunluğu, sekilde gosterildigi gibi ağiz hareket ettilerek degişirilebilir.

Sek.3: 1. Uc nozul 2. Üfleme makinesi borusu

Yassi nozul veya uzatma nozulununtakilmasi veya cikarilmasi

Istege bagli aksesuarlar

Yassi nozul veya uzatma nozulunu uç nozula takin ve ardindan cevirerek yerine kilityin.

Sek.4: 1. Yassi nozul 2. Uzatma nozulu 3. Adaptor borusu
Yassi nozul veya uzatma nozulunu üfleyici borusuna da takabilirsiniz.
Sek.5: 1. Yassi nozul 2. Uzatma nozulu 3. Üfleyici borusu

Yassi nozul veya uzatma nozulunu cikarmak icin, takma islemini tersinden uygulayin.

Oluk nozulunun takilmasi

Istege bagli aksesuarlar

Oluk nozulu üfleyiciye takilabilir. Oluk nozulunu takmak icin bu modele özel tasarlanmş olan adaptorör borusu gerekir.

Daha fazla bilgi icin oluk nozulu ile verilen kullanma kilavuzuna bakin.

Omuz askisinin takilmasi

ADIKKAT: Omuz askisin nkanalarini makineye gvenli bir sekilde takigiinizdan emin olun. Kancarar dizgün takilmazsa cikarak yaralanmaya neden olabilir.
ADIKKAT: Mutlaka bu alete ozel omuz askisini kullanin. Baska omuz askisi kullanilmasi yaralan-maya neden olabilir.
ADIKKAT: Makineyi taşınabilir güç üntesi gibi sirt çantası tipl Güç kaynagi ile birlikte kullanırken makine paketinde verilen omuz askisini kullanmayin, Makita tarafindan onerilen aski kay,isini kullanin.

Makine paketinde verilen omuz askisini ve sirt cantası tipluguç kayınainen umuz kayınsi aynanda takarsaniz acil bir durumda makine veya sirt cantası tipluguç kayınainen cikarilmasi zor olur ve kaza veya yaralanmaya neden olabilir. Önerilen aski kayınlçın Makita Yetkili Servis Merkezlerine basvurun.

Omuz askinin kancelarini sekilde gosterildigi gibi makineye takin.

Sek.6: 1. Kanca

Omuz askisi hizli acilma özelligine sahiptir. Makineyi omuz askisindan Çikarmak icin tokanı yan kistemiları bastirmanı yeterlidir.

Sek.7: 1. Toka
Sek.8: 1. Toka

Vakumlu temizleme icin montaj

ADIKKAT: Vakumlu temizleme islemi yaparken emme borusuna emme nozulunu mutlaka takin.
ADIKKAT: Güvenli calisma icin monte edildiklerinde emme nozulu embe dorsundan cikarilamaz. Monte ettikten sonra emme nozulunu zorlayarak cikarmayin. Aksi takdirde hasar gorebilirler.

Emme borusu ve nozulun takilması veya çikarilması

Istege baglaksesuar

1. Emme nozulu üzerindeki üçgen,isaretini emme borusu üzerindeki ile hizalayin ve arindan emme nozulunu emme borusuna, nozul üzerindeki mandal yerine oturana dek dokun.
   Sek.9: 1. Emme aži 2. Emme borusu 3. Üçgen isareti

2. Fan kapagi üzerindeki civatayi altigen anahtar ile gevşetin ve fan kapagini acın.
   Sek.10: 1. Civata 2. Fan kapagi 3. Altigen anahtar

3. Emme borusu uzerindeki üçgen isaretini ana unite uzerindeki isareti ile hizalayin ve ardindan emme borusunu ana uniteye takin.
   Sek.11: 1. Emme borusu 2. Üçgen,isareti 3. isareti

4. Emme borusunu, boru uzerindeki civata ana unite uzerindeki delikle hizalanacak sekilde saat yonunde cevirin ve ardindan civatayl altigen anahtar ile iyice sikarak boruyu ana uniteye sabitleyin.
   Sek.12: 1. Emme borusu 2. Civata

Emme borusu ve nozulu cikarmak icin, takma islemini tersinden uygulayin.

Dirsekli boru ve toz torbasinin takilması veya*cikarilması

Istege bagli aksesuar

1. Sekilde gosterildigi gibi dirsekli boruyu toz torbasina takin ve kemerisi sikarak dirsekli boruyu sabitleyin.
   Sek.13: 1.Toz torbasi 2.Dirsekli boru 3.Kemer

2. Dirsekli boruyu ana uniteye takin.

Dirsekli boruyu ana uniteye, civata sekilde gosterildigi gibi sola bakacak sekilde takin. Dirsekli boruyu, civata sekilde gosterildigi gibi ana unite uzerindeki delikle hizalanacak sekilde cevirin ve arindan civatayl altigen anahtar ile iyice sikin.

Sek.14: 1. Civata 2. Dirsekli boru

1. Toz torbasin kancasini sekilde gosterildigi gibi alt kola takin.

Askinin uzunlugunu ayarlayin ve ardindan fazla askiyikatlayarak cirt cirt ile baglayin.

Sek.15: 1. Kanca 2. Alt kol

1. Omuz askisinin kancelarini sekilde gosterildigi gibi taima koluna ve alt kola takin.
   Tokenin taśima kolu tarafinda oldugundan emin olun.
   Sek.16: 1. Kanca 2. Tasima kolu 3. Alt kol 4. Toka

Toz torbasi ve dirsekli boruyu cikarmak icin, takma islemini tersinden uygulayin.

Küçuk toz torbası takarken böglama elamanı acın, ardindan dirsekli boruyu toz torbası dokun ve daha sonra böglama elamanı kapatin. Kemeri kilityip sikarak dirsekli boruyu sabitleyin.

Sek.17: 1. Baglama elamani 2. Toz torbasi 3. Kemer 4. Dirsekli boru

ISLEVSEL NITELIKLER

ADIKKAT: Makine üzerinde ayarlama ya da isleyis kontrolü yapmadan once makinenin kapal ve batarya kartusunun seksarilmış olduğundan daima emin olun.

Batarya kartuşunun takilması veçıkarlması

ADIKKAT: Batarya kartusunu takip seksarmadan once makineyi mutlaka kapatin.
ADIKKAT: Batarya kartusunu takarken veya cikarirken makine ve batarya kartusunu sikca tutun. Makinenin ve batarya kartusunu sikca tutulmaması bunlarin duşürülmesine sebep olabilir; makine ve batarya kartusunu zarar görmesine ya da ciddi yaralanmaları yol acabilir.
ADIKKAT: Batarya kartusunu daima kirmizi gosto-terge gorenmeyecek sekilde tam olarak takin. Aksi takdirde, makineden kayip dusebilir ve operatoren veya cevredekki kisilerin yaralanmasina neden olabilir.
ADIKKAT:Batarya kartusunu zorlayarak takmayin. Kartus kolaybir sekilde kaymiyorsa dokru yerlestirilmemis demektir.

Sek.18: 1. Kirmizi gõsterge 2. Dügme 3. Batarya kartusu

Batarya kartusunuçikarmakicin,kartusunon tarafinda bulunan duğmeyi kaydirarakbatarya Kartusunu makinedeçerek ayirin.

Batarya kartusunu takmak icin, batarya kartusu uzerindeki dili yuvanin centiigi ile hizalayin ve yerine oturtun. Hafif bir tik sesi duyulana kadar itip yerine tam oturmasini saglayin. Dugmenin ust tarafindaki kirmizi gõstergegorunuyorsa tam yerine kilitlenmemis demektir.

Kalan batarya kapasitesinin gosterilmesi

Sadece goestergeli batarya kartuslari icin

Kalan batarya kapasitesini gostermesi icin batarya katusu uzerindeki kontrl dugmesine basin. Gostergelambalarirbkaç saniye yanar.

Sek.19: 1. Gosterge lambalaria 2. Kontrol dugmesi

Gösterge lambalanı Kalan			kapasite
Yarıyor Kapalı Yanı	sönüyor
			%75 ila %100
			%50 ila %75
			%25 ila %50
			%0 ila %25
			Bataryaı Şarj edin.
			Batarya arizalanmiş olabilir.

NOT: Kullanim kosullarina ve ortam sicutigiina baglilarak, gosterilen degerGPCkapasiteden birazfarklik gosterebilir.

NOT: Ilk (en soldaki) gosterreich lambasi, batarya koruma sistemi calistiginda yanip söner.

Makine/batarya koruma sistemi

Makine bir makine/batarya koruma sistemi ile donatlımşir. Bu system makine ve batarya ömrünü uzatmak icin motorun güçünü otomatik olarak keser. Makine vya batarya icin asagidaki durumlardan biri szk konusu oldugunda makinenin isleyisi otomatik olarak durur:

Aşırı yük koruması

Makine vya batarya, anomal yuksek akim cekmesine neden olacak sekilde calistirilrsa makine otomatik olarak durur ve mod 1 lambasi yesil yanip soner. Bu durunda makineyi kapatin ve makinenin asiri yuklenmesine neden olan uygulamayi kasin. Ardindan makineyi acarak yeniden calistirin.

Asiri isinma koruması

Makine veya batarya aşirı isindigianda makine otomatik olarak durur ve mod 1 lambasi kirmizı yanar. Bu durumda, yeniden calistirmadan once makine ve bataryanin soğumasıni bekleyin.

Batarya kapasitesi yeterli degilse makine otomatik olarak durur ve mod 1 lambasi kirmizi yanip soner. Bu durumda, bataryayi makineden cikarin ve bataryayi sarj edin.

Ana进展情况

UYARI: Kullanimda degilken ana guc anahta-rini daima kapatin.

Makineyi açmak icin, ana güç anahtarına basin. Mod 1 ve mod 2 lambalari yesil yanar. Kapatmak icin mod 1 ve mod 2 lambalari sönene kadar ana güç anahtarına basmaya devam edin.

Sek.20: (1) Mod 1 lambasi (2) Mod 2 lambasi (3) Ana guc anahtari

Makineyi yakumlu temizleme modunda kullanabilirsiniz.
Vakumlu temizleme modunda emme hacmi, normal modala gore daha dusuk olur.

Makineyi aṭṭɪŋɪzda makine normal modda böclar.
Makineyi vakumlu temizleme modunda kullanmak
icin makine açikken ana günc anahtarına basin. Mod 2
lambasi söner ve sadece mod 1 lambasi yesil yanar.

Ana guc anahtarina tekrar bastiginizda makine normal modaldo doner ve mod 1 ve mod 2 lambalari yesil yanar.

NOT: Makine kullanin mumkun olmadigi durumlarda calistirilrsa mod 1 lambasi yesil yanip söner. Lamba asagidaki durumlarda yanip söner.

• Fan kapaiginin veya eme borusunun uzerindeki civata iyice sikilmadan ya da ufleyici borusu veya dirsekli boru uzerindeki civata iyice sikilmadan anahtar tetik seksildiginde.
• Kontrol kolu kapali konuma tam olarak getiril meden veya anahtar tetigi cekerken makine açildında.

NOT: Bu makine otomatik güç kapama fonksiyonu kullanir. Yanlışkıç calısmaları engellemek icin ana güç anahtarı acildık tan sonra belirli bir sure boyunca anahtar tetik çekilmezse ana güç anahtarı otomatik olarak kapanır.

Anahtar islemi

AUYARI: Batarya kartusunu makineye takmadan once, anahtar tetigin dizgün calisip calismadigi ve birakildiginda kapali konumuna donup donmedigi daima contro edin.

Sek.21: 1. Anahtar tetik

Makineyi calistirmak icin, anahtar tetigi cekin. Hiz, anahtar tetige uygulanan basinc artirilarak artar. Aleti durdurmak icin anahtar tetigi birakin.

Hiz sabitleme fonksiyonu

Hiz sabitleme fonksiyonu, operatörün tetigi cekmeden sabit bir hizi korumasina izin verir. Hizi artirmak icin kontrol kolunu ileriyeDOGRUcevirin.Hizi azaltmak icin kontrol kolunu gerijeDOGRUcevirin.

Sek.22: 1. Kontrol kolu

Altigen anahtarin saklanmasi

Kullanilmadigi zamanlarda, altigen anahtarin kaybolmasini onlemek icin anahtari sekilde gosterildigi gibisaklayin.

Sek.23: 1. Altigen anahtar

istemsiz yeniden baslatma onleyici islev

Anahtar tetigi cekerken veya kontrl kolu kapal konumda degilken makineyi açarsaniz makine calismaz. Makineyi calistirmak icin once anahtar tetigi birakin ve kontrl kolunu tam olarak geri getirin ve ardindan makineyi acin.

Elektronik fonksiyonu

Makine, kolay kullanim icin elektronik fonksiyonla donatilmistir.

• Sabit hiz kontrolü Hiz kontrol fonksiyonu, yük kosullarindan bagim-siz olarak sabit devir hizi saglar.

KULLANIM

DIKKAT : Makineyi calisirken yere koymayin.

Emme girisinden kum veya toz girerek ariza veya yaralanmaya neden olabilir.

Uflememakinesinin kullanilmasi

ADIKKAT: Üfleme islemi yaparken eme borusu, emme nozulu, dirsekli boru ve toz torbasini mutlaka makineden Çikarin ve makineye üfleme borusu ve nozullari takın.

Makineyi bir elle sikica tutun ve etrafa yavaasca hareket attirerek üfleme islemini gerekleşirin. Bina, buyuk kaya veya araclarin etrafinda üfleme yaparken nozulun yönünbu lunlardan uzaklasirin. Bir kosede islem yaparken koseden baslayin ve arindan genis alanaGPCIN.

Sek.24

Vakumlu temizleme ilemi

ADIKKAT: Vakumlu temizleme islemi yaparken üfleme borusu ve nozullari mutlaka makineden cikarin ve makineye emme borusu, emme nozulu, dirsekli boru, toz torbası ve omuz askisini takın.
A DIKKAT: Toz torbasini asinma ve yipranmalarara karsi sik sik kontrol edin.
ADIKKAT: Makineyi calistirmadan once toz torbasinin baglama elemanini bagladiginizdan emin olun.
A DIKKAT: Toz torbasinin baglama elemanini acmadan veya baglamadan once makineyi mutlaka kapatin.
DIKKAT: Makineyi kullanmadan once askinin uzunlugunu, toz turbasi yere degmeyecek sekilde ayarlayin.

ÖNEMLİ NOT: Islak yapraklar ve buyuk odun yongalari, metaller, cam, Çer Çop, Çakılı, vb. gibi yabancı maddelerin makinenin ilçine cekilmesine izin vermeyin. Aksi takdirde ariza olabilir.

ÖNEMLİ NOT: Toz torbasini tam dolmadan.Once bosaltın. Aksi takdirde ariza olabilir.

ÖNEMLİ NOT: Yabancı maddelerin seksilmesini onlemek icin makinenin vakumlu temizlememodunda kullanilmasi onerilir.

1. Omuz askisini sekilde gosterildigi gibi omzunuzatakin. Askinin uzunlugunu ayarlayin.
   Sek.25: 1. Omuz askisi 2. Tasima kolu 3. Alt kol
   4.Toz torbasi
2. Tasa kolunu sag elinizle, alt kolu diger elinizle tutun.

Tokenin on tarafta oldugundan emin olun.
Sek.26: 1. Toka
3. Makineyi calistirirken anahtar tetigi, emis gucu calisilan yer ve kosullara uygun olacak sekilde ayarlayin.

Toz torbasinin boşaltilması

Dirsekli boru ve ana uniteden cikardiktan sonra baglama elemanini acin ve toz torbasini bosaltin.

Sek.27: 1. Baglama elamani
NOT: Toz torbasi, dirsekli boru ve ana üntenedensciouslmadan dabosaltilabilir.
Sek.28: 1. Baglama elamani

BAKIM

ADIKKAT: Kontrol ya da bakim yapmadan once makinenin kapali ve batarya kartusunun cikarilmis oldugundan daima emin olun.

Aleti EMNIYETLI ve CALIŞMAYA HAZIR durumda tutmak icin onarilmar, baska her turlu bakim ve ayarlamalar daima Makita yedek parçalari kullanıkak Makita yetkili servis merkezleri veya Fabrikanin Servis Merkezleri tarafindan yapilmalidir.

Makinenin temizlenmesi

Makineyi kuru bir bezle veya sabunluuya batirilip sikilmis bir bezle silerek tozunu alin.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renkdehyisi, deformasyon vya Çatlaklar olusabilir.

Emme girislerinden toz veya kirleri temizleyin.

Sek.29: 1. Emme girisi

SORUN GIDERME

Onarim icin servise gitmeden once kendi kontrollerinizi yapin. Kilavuzda açiklanmayan bir probleme karilasırsaniz makineyi demonte etmeyin. Bunun yerine, onarim icin daima original Makita yedek parçaları kullanan Makita yetkili servis merkezlerine basvurun.

Anormal durum Olası nedeni (arıza) Çozümü
Motor calismayor. Batarya kartuşu takildeğil. Batarya kartuşunu takın.
		şarj edin. Şarj etmek ile yaramıyorsa,bataryayıdehyiftirin.
		Üfleyici ilen Üfleyici borusu takilmamış.Fan kapakı papatilmamış.
		Elektrik süpürgesi ilenDirsekli boru veya emme borusutakilmamış.
		Sürüş sistemi.Doğru ilemiyor.Yerel yetlili servis merkezinizden tamir etmelerinisteyin.
Kırba bir kullanımdan sonra motorduruyor.	Bataryanı ileşir seviyesi duşuk. Bataryaduzgün takilmamış.	şarj edin. Şarj etmek ile yaramıyorsa,bataryayıdehyiftirin.
	Aşırı isinma.	Makineyi kullanmayı durdurun ve soğumasınbekleyin.
Makine maksimum yüzalaşmiyor.	Batarya duşgün takilmamış.	Batarya kartuşunu bu kilavuzda açıklandıgibi takın.
	Batarya güncü duşüyor. Batarya ileşir edin. Şarj etmek ile yaramıyorsa,bataryayıdehyiftirin.
	Sürüş sistemi.Doğru ilemiyor.Yerel yetlili servis merkezinizden tamir etmelerinisteyin.
Olağan Dennis titreşim:⇒makineyihemen durdurun!	Sürüş sistemi.Doğru ilemiyor.Yerel yetlili servis merkezinizden tamir etmelerinisteyin.
Motor durdurulamıyor:⇒ Batayayı hemen olçarin!	Elektriksel veya elektronik arıza.	Batayayı olçarin ve yerel yetkili servis merkezinizden tamir etmelerinisteyin.

ISTEGE BAGLIAKSESUARLAR

ADIKKAT: Bu kullanim kilavuzunda belirtlen Makita urunuyle asagidaki aksesuararin ve parcalarin kullanilmasi onerilir. Baska her turlu aksesuar veya ek parca kullanimi yaralanma risik teşkil edebilir. Aksesuar veya ek parcayi mutlaka amacina uygun kullanin.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-saniz bulundugunuz yerdeki yetkili Makita servisine basvurun.

• Elektrikl presupürge seti
  Uzatma nozulu

Yassi nozul
- Oluk nozulu
Adaptör borusu
- Omuz askisi
Kucuk toz torbası
- Original Makita batarya ve Şarj aleti

NOT: Listedeki bazı kalemler urünün ambalajinda standart aksesuar olarak yer alabilir. Bunlar ülkeen ülkeyedehyişebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

885762D996

EN, FR, DE, IT, NL

ES,PT,DA,EL,TR

20230621
