KULLANIM KILAVUZU B 4801050 T4 STANLEY

Bukullanımkılavuzunugelecektedanışmakiçinmuhafazaediniz

Bu kullanım kılavuzunu gelecekte danışmak için muhafaza ediniz

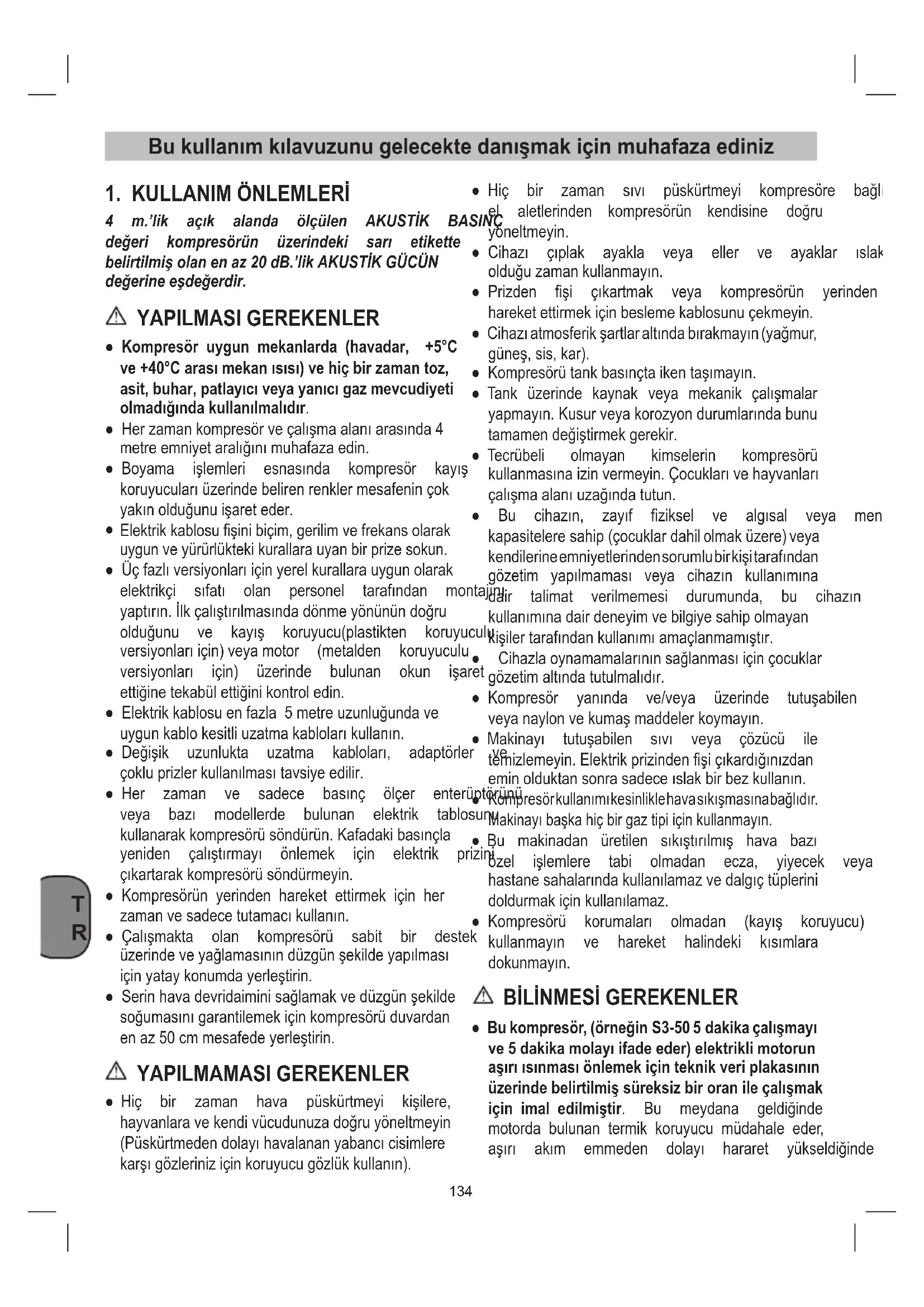

1. KULLANIM ÖNLEMLERİ

4 m.’lik açık alanda ölçülen AKUSTİK BASINÇ değeri kompresörün üzerindeki sarı etikette belirtilmişolanenaz20dB.’likAKUSTİKGÜCÜN değerineeşdeğerdir. YAPILMASI GEREKENLER ● Kompresör uygun mekanlarda (havadar, +5°C ve +40°C arası mekan ısısı) ve hiç bir zaman toz, asit, buhar, patlayıcı veya yanıcı gaz mevcudiyeti olmadığında kullanılmalıdır. ● Herzamankompresörveçalışmaalanıarasında4 metreemniyetaralığınımuhafazaedin. ● Boyama işlemleri esnasında kompresör kayış koruyucularıüzerindebelirenrenklermesafeninçok yakınolduğunuişareteder.

Elektrikkablosufişinibiçim,gerilimvefrekansolarak uygunveyürürlüktekikurallarauyanbirprizesokun. ● Üçfazlıversiyonlarıiçinyerelkurallarauygunolarak elektrikçi sıfatı olan personel tarafından montajını yaptırın.İlkçalıştırılmasındadönmeyönünündoğru olduğunu ve kayış koruyucu(plastikten koruyuculu versiyonlarıiçin)veyamotor (metalden koruyuculu versiyonları için) üzerinde bulunan okun işaret ettiğinetekabülettiğinikontroledin. ● Elektrikkablosuenfazla5metreuzunluğundave uygunkablokesitliuzatmakablolarıkullanın. ● Değişik uzunlukta uzatma kabloları, adaptörler ve çokluprizlerkullanılmasıtavsiyeedilir. ● Her zaman ve sadece basınç ölçer enterüptörünü veya bazı modellerde bulunan elektrik tablosunu kullanarakkompresörüsöndürün.Kafadakibasınçla yeniden çalıştırmayı önlemek için elektrik prizini çıkartarakkompresörüsöndürmeyin. ● Kompresörün yerinden hareket ettirmek için her zamanvesadecetutamacıkullanın. ● Çalışmakta olan kompresörü sabit bir destek üzerindeveyağlamasınındüzgünşekildeyapılması içinyataykonumdayerleştirin. ● Serinhavadevridaiminisağlamakvedüzgünşekilde soğumasınıgarantilemekiçinkompresörüduvardan enaz50cmmesafedeyerleştirin. YAPILMAMASI GEREKENLER ● Hiç bir zaman hava püskürtmeyi kişilere, hayvanlaravekendivücudunuzadoğruyöneltmeyin (Püskürtmedendolayıhavalananyabancıcisimlere karşıgözleriniziçinkoruyucugözlükkullanın). ● Hiç bir zaman sıvı püskürtmeyi kompresöre bağlı el aletlerinden kompresörün kendisine doğru yöneltmeyin. ● Cihazı çıplak ayakla veya eller ve ayaklar ıslak olduğuzamankullanmayın. ● Prizden fişi çıkartmak veya kompresörün yerinden hareketettirmekiçinbeslemekablosunuçekmeyin. ● Cihazıatmosferikşartlaraltındabırakmayın(yağmur, güneş,sis,kar). ● Kompresörütankbasınçtaikentaşımayın. ● Tank üzerinde kaynak veya mekanik çalışmalar yapmayın.Kusurveyakorozyondurumlarındabunu tamamendeğiştirmekgerekir. ● Tecrübeli olmayan kimselerin kompresörü kullanmasınaizinvermeyin.Çocuklarıvehayvanları çalışmaalanıuzağındatutun. ● Bu cihazın, zayıf fiziksel ve algısal veya mental kapasiteleresahip(çocuklardahilolmaküzere)veya kendilerineemniyetlerindensorumlubirkişitarafından gözetim yapılmaması veya cihazın kullanımına dair talimat verilmemesi durumunda, bu cihazın kullanımınadairdeneyimvebilgiyesahipolmayan kişilertarafındankullanımıamaçlanmamıştır. ● Cihazlaoynamamalarınınsağlanmasıiçinçocuklar gözetimaltındatutulmalıdır. ● Kompresör yanında ve/veya üzerinde tutuşabilen veyanaylonvekumaşmaddelerkoymayın. ● Makinayı tutuşabilen sıvı veya çözücü ile temizlemeyin.Elektrikprizindenfişiçıkardığınızdan eminolduktansonrasadeceıslakbirbezkullanın.

Kompresörkullanımıkesinliklehavasıkışmasınabağlıdır. Makinayıbaşkahiçbirgaztipiiçinkullanmayın. ● Bu makinadan üretilen sıkıştırılmış hava bazı özel işlemlere tabi olmadan ecza, yiyecek veya hastanesahalarındakullanılamazvedalgıçtüplerini doldurmakiçinkullanılamaz. ● Kompresörü korumaları olmadan (kayış koruyucu) kullanmayın ve hareket halindeki kısımlara dokunmayın.

BİLİNMESİ GEREKENLER

● Bu kompresör, (örneğin S3-50 5 dakika çalışmayı ve 5 dakika molayı ifade eder) elektrikli motorun aşırı ısınması önlemek için teknik veri plakasının üzerinde belirtilmiş süreksiz bir oran ile çalışmak için imal edilmiştir. Bu meydana geldiğinde motorda bulunan termik koruyucu müdahale eder, aşırı akım emmeden dolayı hararet yükseldiğinde135

otomatikolarakgerilimikeser. ● Makinanın yeniden çalışmasını kolaylaştırmak için işaret edilen işlemlerden başka basınç ölçer düğmesiüzerindesönükakabindeyanıkkonumuna getirerek müdahale etmek önemlidir (şek. 2). ● Tek fazlı versiyonlarında motorun kablo ayırma kutusuüzerindebulunandüğmeyebasarakmanuel olarak müdahale etmek gerekir (şek. 19). ● Üç fazlı versiyonlarında basınç ölçer düğmesi üzerinde manuel olarak işlem yaparak yanık konumuna getirmek veya elektrik panosu kutusu içerisinde bulunan termik düğmesi üzerinde müdahalede bulunmak yeterlidir(şek 2b-20). ● Tekfazlıversiyonlarıgecikmelikapatmalıboşaltma valfı bir basınç ölçer ile donanmıştır (veya tutma valfının üzerinde bir valf) bu motorun yeniden çalışmasını kolaylaştırır ve bundan bir kaç saniye tankboşolduğundahavaçıkmasınormaldir. ● Tüm kompresörler basınç ölçerin düzensiz çalışmasındamüdahale edipmakinanın emniyetini garantileyenbiremniyetvalfıiledonanmıştır.

Pnömatikbirelaletinikompresördengelensıkıştırılmış havaborusunabağlantıişlemisırasında,buborudan çıkanhavaakımınıkesinliklekesmekgerekir. ● Öngörülendeğişikkullanımlardasıkıştırılmışhava kullanımı (şişirme, pnömatik el aletleri, boyama, sadece su bazlı deterjanlarla yıkama v.b.) her bir durumiçinkurallarıtanımaveuymagerektirir.

düzenlenmişsıkıştırılmışhava

öncedenayarlıtankbasıncınıokumakiçin

11. Kondansatboşaltmavidası

12. Basınçölçer(tankbasıncınıokumakiçin)

13. Çabukkilitlenirkaplin(

düzenlenmemişsıkıştırılmışhava

14. Yağsızdırmazlıktapası(yağdoldurmaaçıklığı)

15. Yağboşaltmavidası

Kompresör,sıkıştırılmışhavaileçalışanaletleriçinsı- kıştırılmışhavaüretmeküzeretasarlanmıştır. Makinemizin ticari uygulamalar veya sanayi uygulama- ları için tasarlanmadığı hususunu aklınızdan çıkarma- yın.Makineninticariveyasanayiveyamuadiliamaçlarla kullanımıgarantimizkapsamındadeğildir. Makine, sadece öngörülmüş olan amacı için kullanı- lacaktır.Başkaherhangibirkullanımsuiistimalolarak kabuledilir.Bundandoğacak,niteliği neolursaolsun hertürlü hasar veyayaralanmadan kullanıcı/operatör veimalatçısorumluolacaktır.

4. KOMPRESÖRÜ KURARKEN DİK-

KAT EDİLECEK NOKTALAR

● Makineyi nakliye hasarı emareleri için inceleyin. Herhangibirhasarıderhalkompresörüteslimeden rmayabildirin. ● Kompresör,çalışantüketicininyanındakurulmalıdır. ● Uzunhavaihatlardanveuzunbeslemehatlarından (uzatmalar)kaçının. ● Emilen havanın kuru ve tozsuz olduğundan emin olun. ● Kompresörünemliveyayaşodalarakurmayın. ● Kompresörsadeceuygunodalardakullanılabilir(iyi havalandırılan ve ortam sıcaklığı +5°C ila +40°C olan).Odahiçbirtoz,asit,buhar,patlayıcıveyayanı- cıgazolmamalıdır. ● Kompresör kuru odalarda kullanım için tasarlan- mıştır.Kompresörün,işinsupüskürtülerekyapıldığı alanlardakullanılmasıyasaktır.

Makinekullanımasokulmadanöncekompresörpom- pasındakiyağseviyesikontroledilmekzorundadır.

5. MONTAJ VE ÇALIŞTIRMA

Uyarı! İlk kullanımdan önce makinenin montajını tama- menyapmanızgerekir.

5.1 Tekerleklerintakılması(Şekil4-5)

Verilmişolantekerleklerişekil4ve5’tegösterildiğigibi takın.

Destekayağınıntakılması(sadeceB 255/10/50, B 350/10/50 ve B 480/10/50 için) VerilmişolanlastikdurdurucuyuŞekil6’dagösterildiği gibitakın.136

ninintakılması(ref.13) Düzenlenmemiş tank basıncı çabuk kilitlenir kaplinini (ref.13)şekil7ve8’degösterildiğigibibasınçlıkaba (ref.2)vidalayın.

5.3 Taşımakolununtakılması(ref.9)

Taşımakolunu(ref.9)Şekil9ve10’dagösterildiğigibi kompresöretakın.

Kompresör, darbeye dayanıklı şe sahip bir şebeke kablosuiledonatılmıştır.Bukablo,bir16Asigortaile korunandarbeyedayanıklıherhangibir230V~50Hz prize takılabilir. Makineyi kullanmadan önce, şebeke geriliminin, anma değerleri plakasında belirtilen özel- liklereolduğundaneminolun.Uzunbeslemekabloları, uzatmalar, kablo makaraları, vb. gerilimde düşmeye neden olur ve motorun çalıştırılmasını engelleyebilir. +5°C’ninaltındakisıcaklıklarda,gerginliktendolayımo- torunçalıştırılmasıtehlikeyegirebilir.

5.4.2 3fazlımodel400V/50Hz

● Kompresör,bir16ACEEşesahipbirşebekekab- losu ile donatılmıştır. Bu şte bir faz dönüştürücü vardır.Makineyikullanıma sokmadan önce, komp- resörükısasüreliçalıştırarakmotorundoğruyönde dönüp dönmediğini kontrol edin (V kayışı kapağı üzerindekiyönokunabakın).Kompresörünmotoru yanlış yönde dönüyorsa, şteki faz dönüştürücüyü tersineçevirerekdönüşalanınıdüzeltmenizgerekir (fazdönüştürücüyühafçeaşağıbastırmakiçintor- navidakullanınve180°döndürün). ● Motorbiraşırıyükşalteriiledonatılmıştır.Kompresö- rünaşırıyüklenmesihalinde,aşırıyükşalteri,komp- resörü aşırı ısınmaya karşı korumak için makineyi otomatikolarakkapatır.Aşırıyükşalteritetiklenirse, kompresörsoğuyuncayakadarbekleyin. ● Uzun besleme kabloları, uzatmalar, kablo makara- ları,vb.gerilimdedüşmeyenedenolurvemotorun çalıştırılmasınıengelleyebilir. ● +5°C’nin altındaki sıcaklıklarda, gerginlikten dolayı motorunçalıştırılmasıtehlikeyegirebilir.

Kompresörüaçmakiçinkırmızıdüğmeyi(ref.8)dışa- rıyadoğruçekin. Kompresörükapatmakiçinkırmızıdüğmeyi(ref.8)içe- riyedoğrubastırın.

5.5.2 3fazlımodel(Şekil2b)

Kompresörü açmak için yeşil düğmeye (ref. 8.1) ba- sın. Kompresörü kapatmak için kırmızı düğmeyi (ref. 8.2) içeriyedoğrubastırın.

5.6 Basıncıayarlanması(Şekil2a-2b)

● Basınçregülatörünü(ref.7)kullanarakbasınçölçer- de(ref.6)basıncıayarlayabilirsiniz. ● Ayarlıbasınç,çabukkilitlenirkaplinden(ref.5)alına- bilir.

5.7 Basınçşalterininayarlanması

Basınçşalterifabrikadaayarlanır. Açmabasıncı: 8 bar Kapamabasıncı: 10 bar

6. TEMİZLİK VE BAKIM

Uyarı! Makinedeherhangibirtemizlikvebakımçalışması yapmadan önce güç kablosunu çekin. Uyarı! Kompresörtamamensoğuyuncayakadarbekleyin. Yanma tehlikesi! Uyarı! Herhangibirtemizlikvebakımçalışmasındanönce daimatankınbasıncınıgiderin.

● Mümkünolduğuncaemniyetcihazlarınınkirlenmesi- nivetozlanmasınıönleyin.Makineyitemizbirbez- le silin veya makineye düşük basınçta sıkıştırılmış havapüskürtün. ● Kullandıktan hemen sonra makineyi temizlemenizi öneririz. ● Makineyibirnemlibezleveyumuşaksabunladüzen- liolaraktemizleyin.Temizlikajanlarıveyasolventleri kullanmayın; bunlar makinenin plastik parçalarına hasarverebilir.Makineniniçinesugirmemesinisağ- layın. ● Temizlikten önce hortumu ve püskürtme aletlerini kompresördenayırın.Kompresörüsuyla,solventler- leveyavb.maddelerletemizlemeyin.

Kondansathergünboşaltmasupabı(ref.11)(basınçlı kabınaltında)açılarakboşaltılmalıdır. Uyarı! Basınçlı kaptaki kondansat artık yağ içerir. Kon-137

Kontrolünkompresörünilkçalışmasındanönceyapılması gerekmektedir Periyodikolarakveişbitiminde Periyodik olarak dansatıçevreyleuyumlubirbiçimdeuyguntopla- manoktasındabertarafedin.

6.3 Emniyetsupabı(ref.10)

Emniyet supabı, izin verilen en yüksek basınçlı kap basıncınagöreayarlanmıştır.Emniyetsupabınıayarla- makveyabusupabıncontasınıçıkarmakyasaktır.

Yağseviyesinidüzenliolarakkontroledin Kompresörüdüzbiryereyerleştirin.Yağseviyesi,yağ seviyesipenceresindekiMAXveMINişaretlerininara- sındaolmalıdır(Şekil12/ref.16). Yağın değiştirilmesi: Önerilen hidrolik yağı: SAE 15W/40veyaaynıkalitedealternati. İlkdoldurma100saatlikkullanımdansonrayapılmalı- dır.Bununsonrasında,yağboşaltılmalıveher300sa- atlikkullanımdansonradoldurulmalıdır.

6.5 Yağındeğiştirilmesi

Motoru kapatın ve şebeke şini prizden çekin. Hava basıncınıaldıktansonrayağboşaltmavidasını(ref.15) kompresörpompasındansökebilirsiniz.Yağınkontrol- süzbiçimdeakmasınıönlemekiçin,açıklığınaltınakü- çükbirmetalbiroluktutunveyağıbirkaptatoplayın. Yağın tamamen boşalmaması halinde, kompresörü hafçesallamanızıöneririz. Atıkyağı,biratıkyağtoplamanoktasındabertaraf edin. Yağboşaldıktansonra,yağboşaltmavidasını(ref.15) tekrartakın.Yağdoldurmaaçıklığından(ref.14)gerekli seviyeyekadaryeniyağdoldurun.Dahasonrayağsız- dırmazlıktapasını(ref.14)değiştirin.

6.6 Vkayışınıngerginleştirilmesi(Şe-

kil 13-15) ● GüçşiniçekinveVkayışınınemniyetmuhafazasını çıkarın. ● Dörtadetmotortespitvidasınıgevşetin(A). ● Vkayışıenuzunserbestkonumdayaklaşık1-2cm aşağı bastırılabileceği noktaya ulaşıncaya kadar motorukaydırın. ● Motortespitvidalarınıtekrarsıkın(A)Vkayışıemni- yetmuhafazasınıtekrartakın.

6.7 Çekicikafakayişi(Şekil24)

● Tümvidaların,özelliklegurupkafasının,sıkıolduğu- nukontroledin(şek.24). ● Kontrolünkompresörünilkçalışmasındanönceya- pılmasıgerekmektedir.

Girişltresinin(ref.1)temizlenmesi Girişltresitozvekiriniçeriçekilmesiniönler.Bultre- ninher100saatlikkullanımsonrasındatemizlenmesi zorunludur. Tıkalı bir giriş ltresi kompresörün per- formansınıönemliölçüde düşürecektir. İkiadetalyen vidasınısökün(B).Böylece ltreyiplastikyuvanıniki yarısındançıkarabilirsiniz,ltreyevurarakkiritemizle- yin,ltreyedüşükbasınçlısıkıştırılmışhava(yaklaşık3 bar)püskürtünveltreyitekrartakın(Şekil16-17-18).

Uyarı! Şebekeşiniprizdençekin,makineyivebağlıolantüm pnömatikaletlerihavalandırın.Kompresörükapatınve kompresörünyetkisizkişilercetekrarçalıştırılamaya- cakbiçimdeemniyetealındığındaneminolun. Uyarı! Kompresörüsadece,yetkisizkişileringiremeyece- ğikurubiryerdedepolayın.Daimadikolarak,sal- lanmayacakbiçimdedepolayın!138

Birimveaksesuarları,metalveplastikgibiçeşitlimad- delerdenyapılmıştır.Arızalıbileşenlerözelatıkolarak bertarafedilmelidir.Bayinizeveyayereldanışmanınıza danışın.

MÜMKÜN ANORMALLİKLER VE KABUL EDİLEN İLGİLİ MÜDAHALELER Elektriklibileşenlerüzerinde(kablolar,motor,basınçölçer,elektrikpanosu…)müdahaledebulunmakiçinnitelikli birelektrikçiçalıştırın. ANORMALLİK SEBEP MüDAHALE Basınçölçervalfındahavakaçağı. Tutmavalfıaşınmaveyapislikten dolayıtutmaesnasındaişlevini düzgünceyapamıyor. Tutmavalfınınaltıgenkafasını sökün,yuvasınıveözellastikli diskinitemizleyin(aşınmışsa değiştirin).Özenleyenidenmonte edipsıkıştırın(şek. 21-22). Yoğunlaşmasıvısıboşaltma musluğuaçık. Yoğunlaşmasıvısıboşaltma musluğunukapatın. Rilsanborusubasınçölçerüzerine doğruşekildeyerleştirilmedi. Rilsanborusunubasınçölçer üzerinedoğruşekildeyerleştirin. Randımanazalması,sürekli başlamalar.Alçakbasınç değerleri. Aşırıtüketimler. İstenilenbasınçlıhavayıazaltmak. Ek yerleri ve/veya borulardan akmalar. Contalarıyenidenyapın. Emmeltresitıkanması. Emmeltresinitemizleyin/ değiştirin(şek. 16-17-18). Kayışkayması. Kayışlarıngeriliminikontroledin (şek. 15). Motor ve/veya kompresör düzensizolarakısınıyor. Havalandırmayetersiz. Mekanıdahaiyihalegetirin. Havageçişleritıkanması. Havaltresinikontroledinve gerektiğindeltreyideğiştirin. Yetersizyağlama. Yağıyenidendoldurunveya değiştirin. Kompresörbirbaşlama denemesinden sonra motorun büyükzorlanmasındandolayı termik koruyucu müdahalesinden duruyor. Kompresörkafasıyüklüolarak başlama. Kompresörbaşlığındabulunan sıkıştırılmışhavayıvalfe(basınç düğmesi)basarakboşaltabilirsiniz. Alçakısı. Mekanşartlarınıdahaiyihale getirin. Yetersizakım. Şebekegerilimininplakadakiile tekabülettiğinikontroledin.Olası uzatmakablolarınıçıkartın.139

ANORMALLİK SEBEP MüDAHALE Kompresörbirbaşlama denemesinden sonra motorun büyükzorlanmasındandolayı termik koruyucu müdahalesinden duruyor. Hatalıveyayetersizyağlama. Yağınseviyesinikontroledin, yenidendoldurunvegerektiğinde değiştirin. Elektrovalfetkilideğil. BakımServisiniçağırın. Kompresörmarşesnasında belirsiznedenlerdendolayı duruyor. Motor termik koruyucu müdahalesi. Yağınseviyesinikontroledin. Tek durumlu tek fazlı versiyonlar: Basınçölçerdüğmesiüzerinde müdahale ederek sönük ve yenidenyanıkkonumagetirinr (paragraf 5.5.1). Termikkoruyucuyuyenidenetkin halegetirin(şek. 19)veyeniden çalıştırın(paragraf 5.5.1) Eğerhatadevamediyorsa,Bakım Servisiniçağırın. Yıldız-üçgen starter versiyonları: Elektrik panosu kutusu içerisinde yerleştirilmiştermikdüğmesi üzerindemüdahaleedin(şek. 20) veyenidençalıştırın(şek. 2b). Eğerhatadevamediyorsa,Bakım Servisiniçağırın. Diğer versiyonlar: Basınçölçerdüğmesiüzerinde müdahale ederek sönük ve yenidenyanıkkonumagetirinr. Eğerhatadevamediyorsa,Bakım Servisiniçağırın. Elektrikselhasar. BakımServisiniçağırın. Kompresörmarştaikentitreşimli vemotordüzgünolmayanvızıltılar çıkartıyor.Motordavızıltıolmasına rağmendurduğundayeniden hareketemiyor. Tek fazlı motorlar: yoğunlaçkusurlu. Yoğunlacıdeğiştirtin. Üç fazlı motorlar: Olasılıklabirsigortaattığından beslemeninüçfazlısisteminden birfazeksik. Elektrik panosu veya elektrik kutusuiçindesigortalarıkontrol edinvegerektiğindehasarlı olanlarınıdeğiştirin(şek. 23). Şebekedeanormalyağ mevcudiyeti. Gurupiçindeaşırıyağyükü. Yağseviyesinikontroledin. Parçalarınaşınması. BakımServisiniçağırın. Boşaltmamusluğundan yoğunlaşmasıvısıakıyor. Musluk içerisinde kir/kum mevcudiyeti. Musluğutemizleyin. Yapılacakherhangibaşkabirmüdahale,orijinalyedekparçalarıtalepedilerekyetkiliBakımServislerinde icraedilmelidir.Makinayıkurcalamakemniyetitehlikeyesokarveilgiligarantiyigeçersizkılar.140
