BRUKSANVISNING B 4801050 T4 STANLEY

14. Olieprop(oliepåfyldningsåbning)

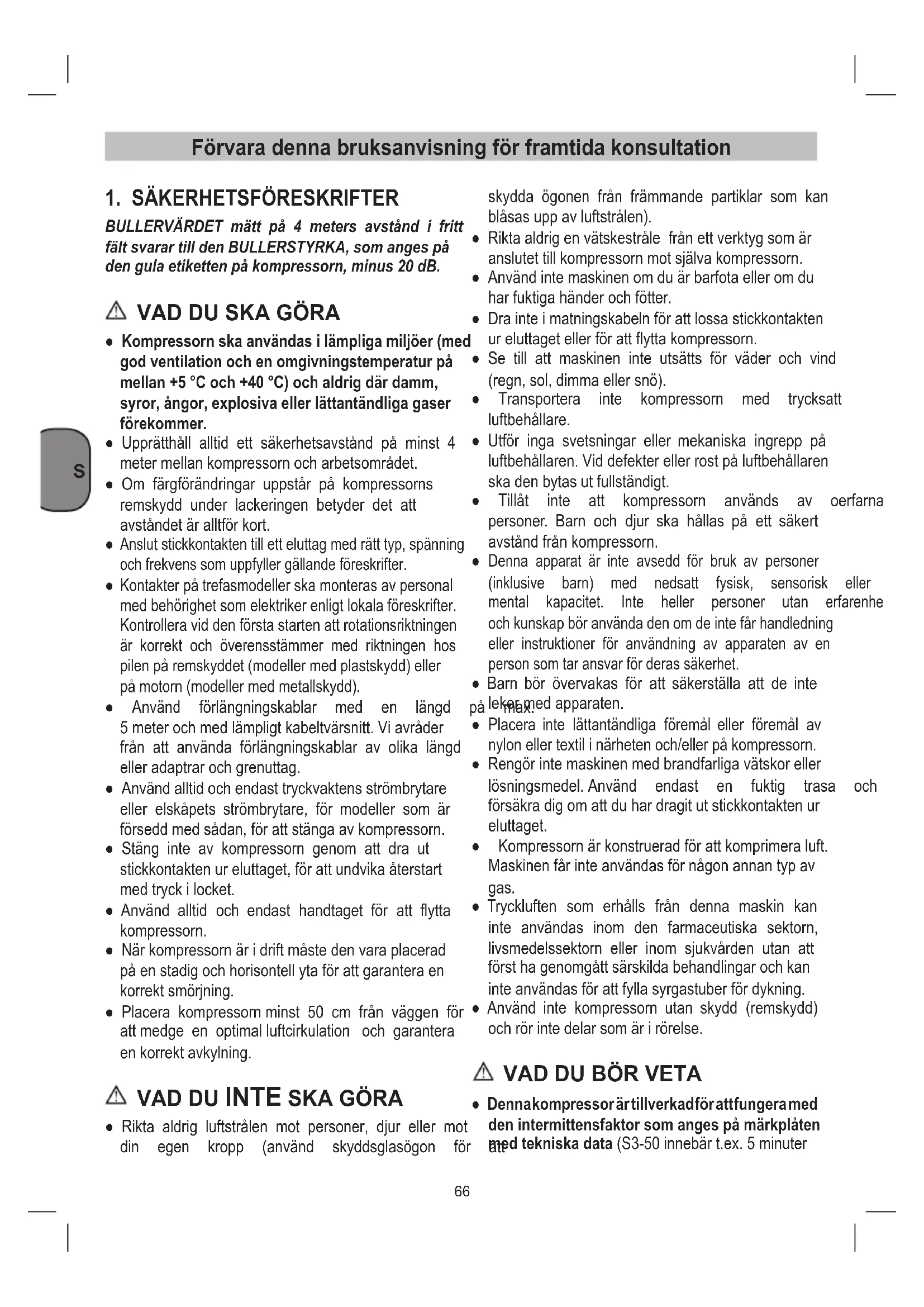

BULLERVÄRDET mätt på 4 meters avstånd i fritt fält svarar till den BULLERSTYRKA, som anges på den gula etiketten på kompressorn, minus 20 dB.

● Kompressorn ska användas i lämpliga miljöer (med god ventilation och en omgivningstemperatur på mellan +5 °C och +40 °C) och aldrig där damm, syror, ångor, explosiva eller lättantändliga gaser förekommer. ● Upprätthåll alltid ett säkerhetsavstånd på minst 4 metermellankompressornocharbetsområdet. ● Om färgförändringar uppstår på kompressorns remskydd under lackeringen betyder det att avståndetäralltförkort.

Anslut stickkontakten till ett eluttag med rätt typ, spänning ochfrekvenssomuppfyllergällandeföreskrifter.

Kontakter på trefasmodeller ska monteras av personal medbehörighetsomelektrikerenligtlokalaföreskrifter. Kontrollera vid den första starten att rotationsriktningen är korrekt och överensstämmer med riktningen hos pilenpåremskyddet(modellermedplastskydd)eller påmotorn(modellermedmetallskydd). ● Använd förlängningskablar med en längd på max. 5meterochmedlämpligtkabeltvärsnitt.Viavråder från att använda förlängningskablar av olika längd elleradaptrarochgrenuttag. ● Använd alltid och endast tryckvaktens strömbrytare eller elskåpets strömbrytare, för modeller som är förseddmedsådan,förattstängaavkompressorn. ● Stäng inte av kompressorn genom att dra ut stickkontakten ur eluttaget, för att undvika återstart medtryckilocket. ● Använd alltid och endast handtaget för att flytta kompressorn. ● När kompressorn är i drift måste den vara placerad på en stadig och horisontell yta för att garantera en korrektsmörjning. ● Placera kompressorn minst 50 cm från väggen för att medge en optimal luftcirkulation och garantera enkorrektavkylning.

VAD DU INTE SKA GÖRA

● Rikta aldrig luftstrålen mot personer, djur eller mot din egen kropp (använd skyddsglasögon för att skydda ögonen från främmande partiklar som kan blåsasuppavluftstrålen). ● Rikta aldrig en vätskestråle från ett verktyg som är anslutettillkompressornmotsjälvakompressorn. ● Använd inte maskinen om du är barfota eller om du harfuktigahänderochfötter. ● Dra inte i matningskabeln för att lossa stickkontakten ureluttagetellerförattflyttakompressorn. ● Se till att maskinen inte utsätts för väder och vind (regn,sol,dimmaellersnö). ● Transportera inte kompressorn med trycksatt luftbehållare. ● Utför inga svetsningar eller mekaniska ingrepp på luftbehållaren.Viddefekterellerrostpåluftbehållaren skadenbytasutfullständigt. ● Tillåt inte att kompressorn används av oerfarna personer. Barn och djur ska hållas på ett säkert avståndfrånkompressorn.

Denna apparat är inte avsedd för bruk av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental kapacitet. Inte heller personer utan erfarenhet och kunskap bör använda den om de inte får handledning eller instruktioner för användning av apparaten av en personsomtaransvarförderassäkerhet. ● Barn bör övervakas för att säkerställa att de inte lekermedapparaten.

Placera inte lättantändliga föremål eller föremål av nylonellertextilinärhetenoch/ellerpåkompressorn. ● Rengör inte maskinen med brandfarliga vätskor eller lösningsmedel.Använd endast en fuktig trasa och försäkra dig om att du har dragit ut stickkontakten ur eluttaget. ● Kompressornärkonstrueradförattkomprimeraluft. Maskinen får inte användas för någon annan typ av gas. ● Tryckluften som erhålls från denna maskin kan inte användas inom den farmaceutiska sektorn, livsmedelssektorn eller inom sjukvården utan att först ha genomgått särskilda behandlingar och kan inteanvändasförattfyllasyrgastuberfördykning. ● Använd inte kompressorn utan skydd (remskydd) ochrörintedelarsomärirörelse.

● Denna kompressor är tillverkad för att fungera med den intermittensfaktor som anges på märkplåten med tekniska data (S3-50innebärt.ex.5minuter Förvara denna bruksanvisning för framtida konsultation67

4. Svängbarthjul(ellerstödben)

5. Snabbkoppling(regleradtryckluft)

6. Manometer(inställttryckkanläsasav)

7. Tryckreduceringsventil

11. Avtappningspluggförkondensvatten

12. anometer(tryckkärletstryckkanläsasav)

13. Snabbkoppling(oregleradtryckluft)

14. Oljeplugg(oljepåfyllningsöppning)

Kompressorn används för att generera tryckluft till tryckluftsdrivnaverktyg. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning.Vigerdärföringengarantiomproduktenska användas inom yrkesmässiga, hantverksmässiga eller industriellaverksamheterellervidliknandeaktiviteter. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv.Tillverkarenpåtarsigingetansvar.

● Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporteras till dettransportföretagsomlevereradekompressorn. ● Uppställningen av kompressorn bör vara i närheten avförbrukaren. ● Undvik lång luftledning oh långa till-ledningar (förlängningar). ● Setillattinsugningsluftenärtorrochdammfri. ● Ställ inte upp kompressorn i ett fuktigt eller vått utrymme. ● Kompressorn får endast användas i lämpliga utrymmen (tillräcklig ventilation, omgivningstemperatur +5°C -+40°C).Utrymmetfårinteinnehålladamm,syra, ånga,ellerexplosivaellerbrännbaragaser. ● Kompressorn är lämplig för användning i torra utrymmen.Detärintetillåtetattanvändakompressorn inomområdendärsprutvattenanvänds. ● Innan kompressorn tas i drift måste oljenivån i kompressorpumpenkontrolleras.

5. MONTERING OCH DRIFTSTART

Obs! Se till att maskinen har monterats komplett innan du tar den i drift! driftoch5minuterstopp),förattundvikaöverhettning av elmotorn. Om temperaturen skulle bli alltför hög på grund av alltför hög spänningsupptagning löser motorns överhettningsskydd ut och bryter automatisktspänningen. ● För att underlätta återstarten av maskinen är det viktigt att, förutom att utföra de anvisade momenten, trycka på tryckvaktens knapp så att den först är i avstängt läge och sedan åter i tillslaget läge (fig. 2). ● På modeller av enfastyp måste du trycka på knappen för återställning som sitter på motorns kopplingsdosa (fig. 19). ● På modeller av trefastyp räcker det med att trycka på tryckvaktens knapp så att den är i tillslaget läge eller trycka på knappen på överhettningsskyddet inuti dosan i elskåpet(fig. 2b och 20).

Modellerna av enfastyp är försedda med en tryckvakt med luftningsventil med fördröjd slutning (eller en ventilsomsitterpåbackventilen)somförenklarstarten av motorn och det är därför normalt att luft blåser ut urvakuumbehållarenundernågrasekunder. ● Alla kompressorer är försedda med en säkerhetsventil som ingriper vid oregelbunden funktion hos tryckvaktenförattgaranteramaskinenssäkerhet. ● Vid anslutning av ett tryckluftsverktyg till ett tryckluftsrör från kompressorn är det absolut nödvändigtattavbrytaluftflödetfråntryckluftsröret.

Vid användning av tryckluft för olika användningsområden(luftpumpning,tryckluftsverktyg, lackering, rengöring med vattenbaserade rengöringsmedel o.s.v.) måste användaren respektera och ha goda kunskaper om gällande säkerhetsföreskrifterförvarjeanvändningsområde.68

5.1 Montera hjulen (bild 4-5)

Bifogade hjul måste monteras enligt beskrivningen i bild4-5.

5.1.1 Montera stödet (endast för B 255/10/50,

B 350/10/50 och B 480/10/50) Det bifogade gummistödet måste monteras enligt beskrivningenibild6.

5.2 Montera snabbkoppling för

tryckkärlets tryck (ref. 13) Skruva fast snabbkopplingen för det oreglerade trycket från tryckkärlet (ref. 13) på tryckkärlet (ref. 2) enligt beskrivningenibild7och8.

Kompressorn är utrustad med en nätkabel med jordad kontakt. Denna kan anslutas till ett valfritt jordat vägguttag 230V ~ 50 Hz som har kopplats till en 16 A säkring. Innan du använder maskinen, kontrollera att nätspänningen stämmer överens med uppgifterna somangespåmaskinensmärkskylt.Långatilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfallochkanförhindraattmotornstartarupp. Vidlågatemperaturerunder+5°Cfinnsdetriskföratt motornintekanstartaupppga.tröggång.

5.4.2 Trefasversion 400 V / 50 Hz

● Kompressorn är utrustad med en nätkabel med en 16 A CEE-stickkontakt med en fasvändare. Kontrollera innan kompressorn tas i drift att motorn kör på rätt håll (se pilen för rotationsriktning på kilremsskyddet). Slå på kompressorn kort för att kontrollera. Om motorn o kompressorn roterar på fel håll, måste vridfältet korrigeras med fasvändaren i stickkontakten (använd en skruvmejsel, tryck in fasvändarenenaningochvridruntmed180°). ● Motorn är utrustad med en överlastbrytare. Om kompressorn överbelastas kopplas överlastbrytaren ifrån automatiskt för att skydda kompressorn mot överhettning.Omöverlastbrytarenharlöstutmåste duväntatillkompressornharsvalnat. ● Långa tilledningar samt förlängningar, kabeltrummor osv.förorsakar spänningsfall och kan förhindraatt motornstartarupp. ● Vidlågatemperaturerunder+5°Cfinnsdetriskför attmotornintekanstartaupppga.tröggång.

Slå på kompressorn genom att dra ut den röda knoppen (ref.8). Tryck ned den rödaknoppen(ref. 8) för attslåifrån kompressorn.

5.5.2 Trefasversion (bild 2b)

Slå på kompressorn genom att trycka in den gröna knoppen(ref.8.1). Tryckneddenrödaknoppen(ref.8.2)förattslåifrån kompressorn.

5.6 Ställa in trycket (bild 2a-2b)

● Trycketkanställasinmedtryckreduceringsventilen (ref.7)ochläsasavpåmanometern(ref.6). ● Det inställda trycket kan släppas ut vid snabbkopplingen(ref.5).

5.7 Tryckbrytarinställning

Tryckbrytarenharställtsinpåfabriken. Inkopplingstryck 8 bar Urkopplingstryck 10 bar

6. RENGÖRING OCH UNDERHÅLL

Obs! Dra alltid ut stickkontakten före alla rengöringsoch underhållsarbeten. Obs! Vänta tills kompressorn har svalnat helt! Risk för brännskador! Obs! Töm kärlet på tryck inför rengöring och underhåll.

● Hållskyddsanordningarnaisådamm-ochsmutsfritt skick som möjligt.Torkaavmaskinen med en ren dukellerblåsavdenmedtryckluftmedsvagttryck. ● Vi rekommenderar att du rengör maskinen efter varjeanvändningstillfälle. ● Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kanskada maskinensplastdelar.Setillattingavätskortränger inimaskinensinre. ● Slangen och sprutverktygen måste kopplas loss från kompressorninnanrengöringenutförs.Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.69

Öppnaavtappningspluggen(ref.11)(tryckbehållarens botten)varjedagföratttappaavkondensvatten. Obs! Kondensvattnet i tryckbehållaren innehåller oljerester. Lämna in kondensvattnet på miljövänligt sätt till ett godkänt insamlingsställe.

6.3 Säkerhetsventil (ref. 10)

Säkerhetsventilen har ställts in på tryckkärlets högsta tillåtna tryck. Det är inte tillåtet att ändra på säkerhetsventilens inställning eller att ta bort plomberingen.

6.4 Kontrollera oljenivån regelbundet

Ställ kompressorn på en jämn yta. Oljenivån måste befinnasigmellanMAXochMINpåoljeståndsrör(bild 12/referens16). Oljebyte: Rekommenderad olja: SAE 15W/40 eller likvärdig. Första oljepåfyllningen ska bytas ut efter 100 drifttimmar.Därefterskaoljantappasavochbytasut var300:edrifttimme.

Slå ifrån motorn och dra ut stickkontakten ur vägguttaget. Efter att du har släppt ut ev. befintligt lufttryck,kanduskruvautoljeavtappningspluggen(ref. 15)urkompressorpumpen.Förattundvikaattoljan rinner ut okontrollerat, håll en liten plåtränna under öppningenochta upp oljan i en behållare. Omoljan inte rinner ut komplett rekommenderar vi att du lutar på kompressornenaning. Lämna in spilloljan till ett godkänt insamlingsställe för spillolja. När all olja har runnit ut måste du skruva in oljeavtappningspluggen(ref.15)pånytt.Fyllpånyolja ipåfyllningsöppningen(ref.14)tillsoljenivånharnått börnivån.Sättsedaninoljepluggen(ref.14)pånytt.

Spänna åt kilremmen (bild 13-15)

Drautstickkontaktenochdemonterakilremsskyddet. ● Lossapådefyramotorfästskruvarna(A). ● Förskjut motorn tills kilremmen är så pass spänd att denlängstafristräckankantryckasnedca12cm. ● Dra åt motorfästskruvarna (A) igen och montera tillbakakilremsskyddet.

6.7 Tilldragning topplocksbultar

Kontrollera att alla skruvar är åtdragna (i synnerhet skruvarnapåenhetenslock)(fig.24)innankompressorn startasförförstagången. TILLDRAGNING TOPPLOCKSBULTAR Min. åtdragningsmoment

Max. åtdragningsmoment

Rengöra insugningsfiltret (ref. 1) Insugningsfiltretförhindrarattdammochsmutssugsin. Dettafiltermåsterengörasminstvar100:edrifttimme. Om insugningsfiltret är tilltäppt avtar kompressorns prestandamarkant.Lossapådebådainsexskruvarna (B).Därefterkandutautfiltreturdebådakåphalvorna avplast.Slåurfiltret,blåsrentmedsvagtryckluft(ca3 bar)ochsättsedanindetpånytt(bild16-17-18). UNDERHÅLLSINTERVALL FUNKTION EFTER DE FÖRSTA 100 DRIFTTIMMARNA VAR 100:E DRIFTTIMME VAR 300:E DRIFTTIMME Rengöring insugsfilter och/eller filterskifte

Tilldragning topplocksbultar Kontrolleraattallaskruvaräråtdragna(isynnerhetskruvarnapå enhetenslock)innankompressornstartasförförstagången. Avtappning kondens i tanken Regelbundet och vid arbete slut Kontroll av remspänning Regelbundet70

Obs! Dra ut stickkontakten, avlufta maskinen och alla anslutna tryckluftsdrivna verktyg. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer. Obs! Förvara kompressorn endast i torr omgivning utom räckhåll för obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stående!

7. SKROTNING OCH ÅTERVINNING

Produkten och tillbehören består av olika material som t exmetallerochplaster.Lämnaindefektakomponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

Läckage av luft från tryckvaktens ventil. Backventilen fungerar inte korrekt på grund av slitage eller smuts på anliggningsytan. Skruva lossa backventilens sexkantiga huvud och rengör sätet ochspecialgummiskivan(bytut omdenärutsliten).Återmontera ochdraåtförsiktigt(g. 21-22). Kranen för tömning av kondensvätskaäröppen. Stäng kranen för tömning av kondensvätska. Rilsan-röretärintekorrekt inkopplatpåtryckvakten. Kopplainrilsan-röretkorrektinuti tryckvakten. Minskadkapacitet,tätastarter. Lågatryckvärden. Högförbrukning. Minskatryckluftuttag. Läckage från kopplingar och/eller rör. Bytpackningar. Igensättningavinsugslter. Rengör/bytinsugslter(g. 16- 17-18). Remmenslirar. Kontrollera remspänningen (g. 15). Motorn och/eller kompressorn värmsupporegelbundet. Otillräckligventilation. Förbättra ventilationen i omgivningen. Igensättningavluftpassager. Kontrollera och rengör eventuellt luftltret. Bristfälligsmörjning. Fyllpåellerbytolja. Efter ett startförsök stannar kompressornp.g.a.att överhettningsskyddet löser ut till följdavstorpåfrestningpåmotorn. Start med kompressorns lock trycksatt. Tömkompressortoppenmedtryck påtryckregulatorknappen. Lågtemperatur. Förbättra omgivningsförhållandena. Otillräckligspänning. Kontrollera att nätspänningen överensstämmer med den spänning som anges på märkplåten.Undvikattanvända förlängningskablar.71

Efter ett startförsök stannar kompressornp.g.a.att överhettningsskyddet löser ut till följdavstorpåfrestningpåmotorn. Felaktig eller otillräcklig smörjning. Kontrollera oljenivån, fyll på och byt eventuelltolja. Defektmagnetventil. Kontaktaserviceverkstaden. Kompressorn stannar under drift utananledning. Motorns överhettningsskydd harlöstut. Kontrolleraoljenivån. Modeller i enstegs-och enfasutförande: Tryckpåtryckvaktensknappsåattden först är i avstängt läge och sedan åter i tillslaget läge (paragraf 5.5.1). Återställöverhettningsskyddet(g. 19) ochåterstarta(paragraf 5.5.1). Om felet kvarstår, kontakta serviceverkstaden. Modeller med kontaktor stjärna/ triangel: Tryckpåknappenpå överhettningsskyddet som sitter inuti elskåpetsbox(g. 20)ochåterstarta (g. 2b). Om felet kvarstår, kontakta serviceverkstaden. Andra modeller: Tryckpåtryckvaktensknappsåattden först är i avstängt läge och sedan åter i tillslagetläge. Om felet kvarstår, kontakta serviceverkstaden. Elektrisktfel. Kontaktaserviceverkstaden. Kompressorn vibrerar när den är i drift och från motorn hörs ett oregelbundetsurrandeljud.Om motorn stannar återstartar den inte ävenommotornsurrar. Motorer av enfastyp: Defektkondensator. Låtbytautkondensatorn. Motorer av tvåfastyp: Det saknas en fas i trefassystemet för matning, troligtvisp.g.a.attensäkring harlöstut. Kontrollera säkringarna i elskåpet eller i eldosan och byt eventuellt ut de skadadesäkringarna(g. 23). Onormal oljemängd i systemet Alltför stor mängd olja inuti enheten. Kontrolleraoljenivån. Utslitnasegment. Kontaktaserviceverkstaden. Läckage av kondensvätska från tömningskranen. Det förekommer smuts/sand ikranen. Rengörkranen. Alla övriga typer av ingrepp måste göras vid auktoriserade serviceverkstäder och med användning av originalreservdelar. Mixtring med maskinen kan äventyra maskinens säkerhet och medför att garantin upphör att gälla.72
