KASUTUSJUHEND B 4801050 T4 STANLEY

EST Enne kasutamist lugege kasutamisjuhend tähelepanelikult läbi

EST Ettevaatust - elektrivool

EST Ohtlik - automaatiline käivitus

EST Kuulmis-, nägemis- ning hingamisteede kaitse on kohustuslik.

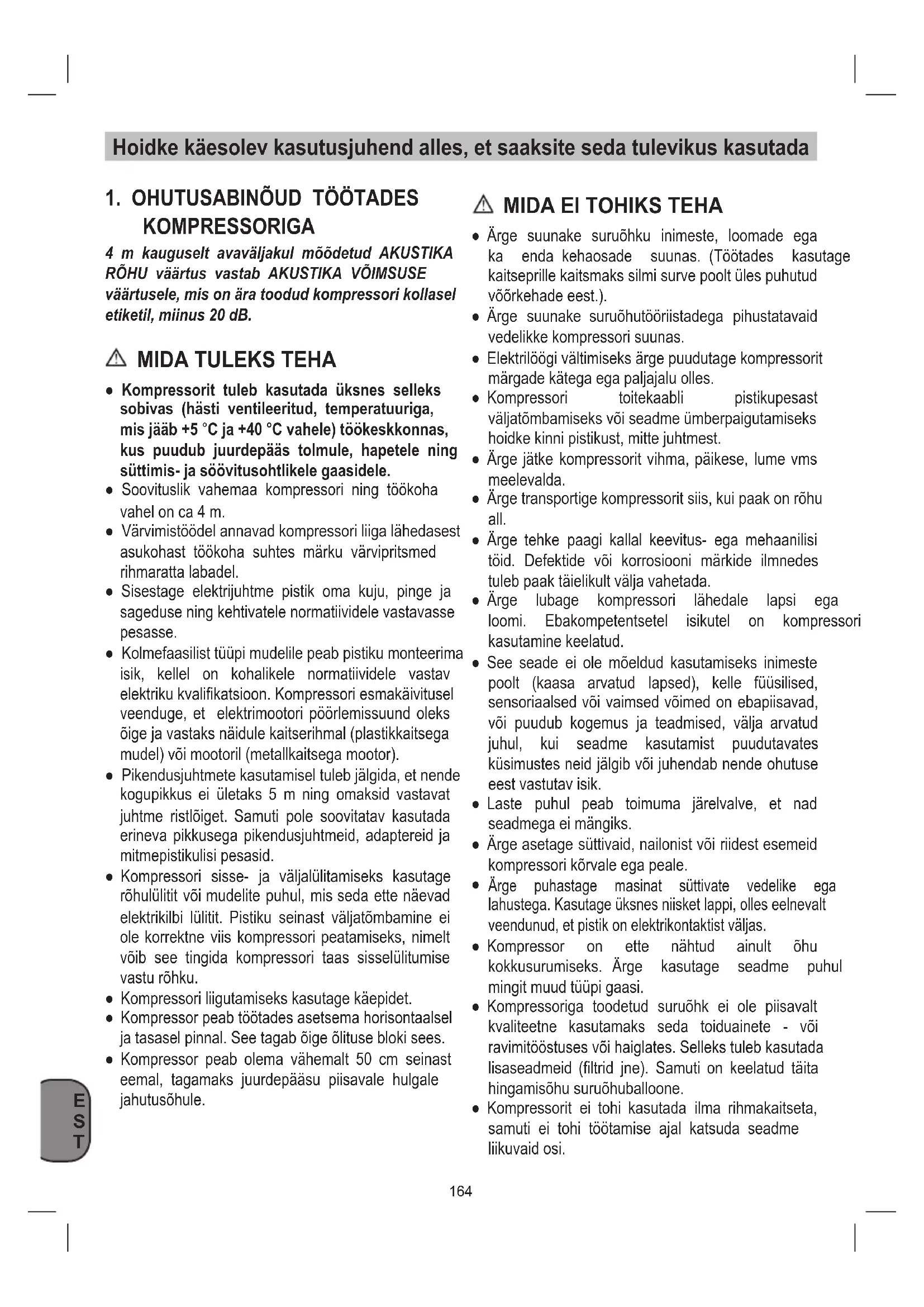

Hoidke käesolev kasutusjuhend alles, et saaksite seda tulevikus kasutada

1. OHUTUSABINÕUD TÖÖTADES KOMPRESSORIGA

4 m kauguselt avaväljakul möõdetud AKUSTIKA RÖHU väärtus vastab AKUSTIKA VÕIMSUSE väärtusele, mis on ära toodud kompressori kollasel etiketil, miinus 20 dB.

MIDA TULEKS TEHA

• Kompressorit tuleb kasutada üksnes selleks sobivas (hästi ventileeritud, temperatuuriga, mis jääb +5 °C ja +40 °C vahele) töökeskkonnas, kus puudub juurdepääs tolmule, hapetele ning süttimis- ja söövitusohtlikele gaasidele.
• Soovituslik vahemaa kompressori ning töökoha vahel on ca 4 m.
• Värvimistöödel annavad kompressori liiga lähedasest asukohast töökoha suhtes märku värvipritsmed rihmaratta labadel.
• Sisestage elektrijuhtme pistik oma kuju, pinge ja sageduse ning kehtivatele normatiividele vastavasse pesasse.
• Kolmefaasilist tüüpi mudelile peab pistiku monteerima isik, kellel on kohalikele normatiividele vastav elektriku kvalifikatsioon. Kompressori esmakäivitusel veenduge, et elektrimootori pöörlemissuund oleks öige ja vastaks näidule kaitserihmal (plastikkaitsega mudel) või mootoril (metallkaitsega mootor).
• Pikendusjuhtmete kasutamisel tuleb jälgida, et nende kogupikkus ei ületaks 5 m ning omaksid vastavat juhtme ristlöiget. Samuti pole soovitatav kasutada erineva pikkusega pikendusjuhtmeid, adaptereid ja mitmepistikulisi pesasid.
• Kompressori sisse- ja väljalülitamiseks kasutage rõhulülitit või mudelite puhul, mis seda ette näevad elektrikilbi lülitit. Pistiku seinast väljatõmbamine ei ole korrektne viis kompressori peatamiseks, nimelt võib see tingida kompressori taas sisselülitumise vastu rõhku.
• Kompressori liigutamiseks kasutage käepidet.
• Kompressor peab töötades asetsema horisontaalsel ja tasasel pinnal. See tagab öige ölituse bloki sees.
• Kompressor peab olema vähemalt 50 cm seinast eemal, tagamaks juurdepääsu piisavale hulgale jahutusõhule.

MIDA EI TOHIKS TEHA

• Ärge suunake suruõhku inimeste, loomade ega ka enda kehaosade suunas. (Töötades kasutage kaitseprille kaitsmaks silmi surve poolt üles puhutud võõrkehade eest.).
• Ärge suunake suruõhutööriistadega pihustatavaid vedelikke kompressori suunas.
• Elektrilöögi vältimiseks ärge puudutage kompressorit märgade kätega ega paljajalu olles.
• Kompressori toitekaabli pistikupesast väljatõmbamiseks või seadme ümberpaigutamiseks hoidke kinni pistikust, mitte juhtmest.
• Ärge jätke kompressorit vihma, päikese, lume vms meelevalda.
• Ärge transportige kompressorit siis, kui paak on rõhu all.
• Ärge tehke paagi kallal keevitus- ega mehaanilisi töid. Defektide või korrosiooni märkide ilmnedes tuleb paak täielikult välja vahetada.
• Ärge lubage kompressori lähedale lapsi ega loomi. Ebakompetentsetel isikutel on kompressori kasutamine keelatud.
• See seade ei ole möeldud kasutamiseks inimeste poolt (kaasa arvatud lapsed), kelle füüsilised, sensoriaalsed või vaimsed võimed on ebapiisavad, või puudub kogemus ja teadmised, välja arvatud juhul, kui seadme kasutamist puudutavates küsimustes neid jälgib või juhendab nende ohutuse eest vastutav isik.
• Laste puhul peab toimuma järelvalve, et nad seadmega ei mängiks.
• Ärge asetage süttivaid, nailonist või riidest esemeid kompressori kõrvale ega peale.
• Ärge puhastage masinat süttivate vedelike ega lahustega. Kasutage üksnes niisket lappi, olles eelnevalt veendunud, et pistik on elektrikontaktist väljas.
• Kompressor on ette nähtud ainult õhu kokkusurumiseks. Ärge kasutage seadme puhul mingit muud tüüpi gaasi.
• Kompressoriga toodetud suruõhk ei ole piisavalt kvaliteetne kasutamaks seda toiduainete - või ravimitööstuses või haiglates. Selleks tuleb kasutada lisaseadmeid (filtrid jne). Samuti on keelatud täita hingamisõhu suruõhuballoone.
• Kompressorit ei tohi kasutada ilma rihmakaitseta, samuti ei tohi töötamise ajal katsuda seadme liikuvaid osi.

MIDA PEAB KINDLASTI TEADMA

• Käesolev kompressor on valmistatud tööks tehnilisel plaadil ära toodud vastavate vaheaegadega (näiteks S3-50 tähistab 5 minutit tööd ja 5 minutit vaheaega), vältimaks elektrimootori liigset ülekuumenemist. Juhul, kui liiga pideva töö töttu kompressor siiski kuumeneb üle, rakendub mootori termokaitse ning kompressor lülitub välja.
• Ühefaasiliste kompressorite puhul tuleb vajutada mootori elektrikarbikul asuvat bimetallkaitse nuppu (Joon. 2).
• Masina taaskäivitamise lihtsustamiseks on oluline, seda juba lisaks eelnevalt ära toodud operatsioonidele viia röhulüliti käivitusnupp viia asendisse „OFF” ning seejärel uuesti käivitamiseks asendisse „ON” (Joon. 19).
• Kolmefaasiliste puhul piisab käsitsi survelülitile

vajutamisest, viies selle taas sisselülitatud asendisse, seejärel vajutada termonupule, mis asub elektripaneeli karbi sisemuses (Joon. 2b ja 20).

• Ühefaasilist kompressorite puhul on normaalne, et alustades pumpamist tühja paaki kostub mõne sekundi vältel rõhulülitist õhu lekkele viitavat heli. Seda teeb tühjendusklapp, mis muudab kompressori käivitamise kergemaks.
• Kõik kompressorid on varustatud kaitseklapiga, mis rakendub siis, kui rõhuautomaat mingil põhjusel ei lülita kompressorit välja, tagades nii selle turvalisuse.
• Tööriistade ühendamisel suruõhuvoolikuga kompressori külge peate meeles pidama, et voolikus võib olla rõhk. Töötades suruõhutööriistadega (puhumine, pneumaatilised tööriistad, lakkimine, pesemine ainult vesilahusega jne.) olge veendunud, et Teil on selged öiged töövõtted ning Teile on tutvustatud ohutusnõudeid.

2. SEADME KIRJELDUS

1. Öhufilter
2. Paak
3. Ratas
4. Juhtratas (või tugijalas)
5. Kiirliitmik (reguleeritud suruõhk)
6. Manomeeter (seadistatud surve näit)
7. Röhuregulaator
8. Toitelüliti
9. Transpordikäepide
10. Kaitseventiil
11. Kondensaadi väljalaskekork
12. Manomeeter (Paagi surve näit
13. Kiirliitmik (reguleerimata suruõhk
14. Ölikork (öli täiteava)
15. Öli väljalaskekork
16. Vaateava
17. Polt
18. Mutter
19. Seib
20. Tühjendusklapp

3. KASUTUSVALDKOND

Kompressor on ette nähtud suruõhu tootmiseks suruõhutööriistade jaoks.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

• Kontrollige, kas seadmel on transpordikahjustusi. Teavitage võimalikest kahjustustest koheselt transpordiettevõtet, mille kaudu kompressor tarniti.
• Kompressor tuleb üles seada tarbija lähedusse.
• Vältige pikki öhuvoolikuid ja pikki toitejuhtmeid (pikendusjuhet).
• Hoolitsege selle eest, et sisseimetav öhk oleks kuiv ja tolmuvaba.
• Ärge pange kompressorit üles niiskesse või märga ruumi.
• Kompressorit võib käitada ainult sobivates ruumides (hästi ventileeritud, temperatuurid +5°C kuni 40 °C). Ruumis ei tohi olla tolmu, happeid, aure ega plahvatavaid või süttivaid gaase.
• Kompressor sobib kuivades ruumides kasutamiseks. Seadet ei tohi kasutada kohtades, kus töötatakse veepihustiga.
• Enne kasutuselevõttu tuleb kontrollida kompressori pumba õlitaset.

5. MONTAAŽ JA KASUTUSELEVÕTT

mingit Tähelepanu!

Seade tuleb enne kasutuselevõttu täielikult kokku panna!

5.1 Rataste paigaldamine (joonistel 4-5)

Kaasasolevad rattad tuleb paigaldada vastavalt joonisele 4-5.

5.1.1 Tugijalas paigaldamine (ainult B 255/10/50-B 350/10/50 jaoks ja B 480/10/50)

Kaasasolev kummipuhver tuleb paigaldada vastavalt joonisele 6.

5.2 Kiirliitmiku paigaldamine paagi surve jaoks (viite 13)

Kruvige reguleerimata paagisurve kiirliitmik (viite survepaagi (viite 2) külge, nagu on näidatud joonistel 7-8.

Kruvige transpordikäepide (viite 9) kompressori külge, nagu on näidatud joonistel 9-10.

5.4 Vörguühendus

5.4.1 Ühefaasiline versioon 230 V / 50 Hz

Kompressori toitejuhe on varustatud maandusega pistikuga. Selle vöib ühendada igasse 230V Hz maandusega pistikupessa, mille kaitse on 16

A. Enne kasutuselevõttu veenduge, et võrgupinge vastab masina andmesildil toodud tööpingele. Pika toitejuhtmed, pikendusjuhtmed, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada. Temperatuuridel alla +5 °C häirib käivitamist hõõrdumine.

5.4.2 3-faasiline versioon 400 V / 50 Hz

• Kompressoril on olemas faasivahetiga toitejuhe, millel on 16A CEE pistik. Kontrollige enne kasutuselevõttu, kas mootor pöörleb õiges suunas (pöörlemissuuna nool asub kiilrihma kattel). Selleks lülitage kompressor korraks sisse. Kui kompressori mootor peaks pöörlema vales suunas, tuleb pöördvälja faasivahetit reguleerimise abil pistikus korrigerida (kruvikeerajat keerata, faasivahetit kergelt suruda ja 180° pöörata).
• Mootor on varustatud ülekoormuskaitsega. Kompressori ülekoormuse korrallülitub ülekoormuslülitiautomaatselt välja, et kaitsta kompressorit ülekuumenemise Kui ülekoormuslüliti peaks rakenduma, oodake kunikompressor on maha jahtunud.
• Pikad toitejuhtmed, pikendusjuhtmed, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada.
• Madalatel temperatuuridel alla +5 °C häirib mootori käivitamist hõõrdumine.

5.5 Toitelüliti (viite 8)

5.5.1 Ühefaasiline versioon (joonis 2a)

Kompressor lülitatakse sisse punase nupu (viite 8) väljatömbamisega.

Kompressori väljalülitamiseks tuleb punast nuppu (viite 8) vajutada.

5.5.2 3-faasiline versioon (joonis 2b)

Kompressor lülitatakse sisse rohelise nupu (viite 8.1) vajutamisega.

Kompressori väljalülitamiseks tuleb punast nuppu (viite 8.2) vajutada.

5.6 Rõhu seadistamine (joonistel 2a-2b)

• Rõhu saab seadistada manomeetri (viite 6) küljesasuva rõhuregulaatoriga (viite 7).
• Seadistatud rõhku saab kiirühendusest (viite 5).

Rõhulüliti on tehases seadistatud.

Sisselülitusröhk u 8 bar

Väljalülitusrõhk u 10 bar

\~ 50

6. PUHASTAMINE JA TEHNILINE inge HOOLDUS

Tähelepanu!

Enne igat puhastus- ja hooldustööd tömmake pistik pistikripesast välja.

Tähelepanu!

Oodake kuni kompressor on täiesti maha jahtunud! Põletusoht!

Tähelepanu!

Enne kõiki puhastus- ja hooldustöid tuleb paak rõhu alt vabastada.

6.1 Puhastamine

• Hoidke kaitseseadeldised nii tolmu- jamustusevabad kui võimalik. Pühkige seadetpuhta lapiga või kasutage madala survegasuruõhku.
• Soovitame seadet pärast iga kasutamist kohepuhastada.
  Puhastage seadet korrapäraselt niiske lapi javähese vedelseebiga. Ärge kasutagepuhastusvahendeid või lahusteid; need võivadkahjustada seadme plastdetaile. Arvestagesellega, et seadme sisemusse ei tohi vett sattuda.
• Enne puhastamist tuleb voolik ja pihustikompressori küljest ära võtta. Kompressorit ei võipuhastada vee, lahustite vms-ga.

6.2 Kondensvesi

Kondensvesi tuleb iga päev vee-eemaldusventiili (viite 11) (paagi põhja all) kaudu välja lasta.

Tähelepanu!

Paagi kondensvesi sisaldab ölijääke. Viige kondensvesi keskkonnateadlikult vastavasse kogumiskohta.

6.3 Kaitseventiil (viite 10)

Kaitseventiil on seadistatud paagi suurimale lubatud rõhule. Kaitseventiili ei tohi reguleerida ja selle plommi ei tohi eemaldada.

6.4 Ölitaseme korrapärane kontrollimine

Asetage kompressor tasasele, siledale pinnale.

Õlitase peab olema vaateava tähiste MAX ja MIN vahel (joonis 12 / viite 16).

Ölivahetus: Soovitatav öli: SAE 15W/40 või samaväärne. Alguses sissepandud öli tuleb 100 töötunni pärast vahetada. Hiljem tuleb iga 300 töötunni järel öli välja lasta ja uus sisse panna.

6.5 Ölivahetus

Lülitage mootor välja ja tömmake pistik pistikupesast. Kui olete võimaliku suruõhu välja lasknud, võite kompressori pumba küljes asuva öli väljalaskekorgi (viite 15) välja keerata. Et öli ei voolaks kontrollimatult, hoidke väikest plekk-renni all öli anumasse. Kui kogu öli ei voola välja, on soovitav kompressorit pisut kallutada.

Viige vanaõli vastavasse vanaõli kogumiskohta.

Kui öli on välja voolanud, pange öli väljalaskekork (viite 15) kohale tagasi. Pange öli täiteava (viite 14) kaudu sisse uus öli, kuni ölitase jõuab soovitava Seejärel pange ölikork (viite 14) kohale tagasi.

6.6 Kiilrihma pingutamine (joonised 13-15)

• Tõmmake võrgupistik välja ja võtke kiilrihma kaitsekate lahti.
• Keerake mootori neli kinnituskruvi (A) lõdvaks.
• Nihutage mootorit, kuni kiilrihm on nii pingul, et seda köige pikemates vabades kohtades veel umbes 1-2 cm vörra alla vajutada annab.
• Keerake mootori kinnituskruvid (A) uuesti kinni ja paigaldage kiilrihma kaitsekate.

6.7 Plokikaane kinnituspoltide pingutamine (joon. 24)

Peale esimesi töötunde kontrollige kompressori kinnituspolte, eelkõige silindripea kinnituspolte ja veenduge, et nad oleksid hästi pingutatud. (Joon. 24).

ESIPUKI ÜHENDUSTIHVTIDE KOKKUSURUMINE
	NmVäändemoment,min.	NmVäändemoment,max.
Polt M6	9	11
Polt M8	22	27
Polt M10	45	55
Polt M12	76	93
Polt M14	121	148

Öhuimifiltertakistabtolmujamustusesisseimemist. Filtrit tuleb puhastada vähemalt iga 100 töötunni järel, kuna ummistunud filter vähendab märgatavaltkompressori võimsust. Avage mölemadpesapeakruvid (B). Seejärel võtke filter plastkorpusepooltest välja, kloppige puhtaks nägenuhμgesuruõhuga madalal survel (u 3 baari) läbi ja asetagesiis oma kohale tagasi (joonis 16-17-18).

HOOLDUSE INTERVALID
FUNKTSIOON	PEALE ESIMEST 100 TUNDI	IGA 100 TUNNI JÄREL	IGA 300 TUNNI JÄREL
Sisselaske filtri puhastamine ja/või filtreeriva elemendi väljavahetamine		●
Ölivahetus	●		●
Plokikaane kinnituspoltide pingutamine	See kontroll tuleb läbi viia peale kompressori esimesi töötunde.
Paagi tühjendamine kondensaadist	Perioodiliselt ja töö löppedes
Rihmade pingesoleku kontroll	Periooodiliselt

6.9 Hoiustamine

Tähelepanu!

Tömmake vörgupistik pistikupesast, laske seadmestja köigist ühendatud suruöhuriistadest öhk välja. Pange kompressor nii, et körvalised isikud ei saaksseda loata kasutada.

Tähelepanu!

Hoidke kompressorit ainult kuivas ja kõrvalistele

isikutele ligipääsmatus kohas. Ärge kallutage, hoidke ainult püstiasendis!

7. JÄÄTMEKÄITLUS JA TAASKASUTUS

Kompressor ja selle tarvikud koosnevad erinevatestmaterjalidest, nagu nt metall ja plastmass. Viigekatkised detailid spetsiaalsesse kogumiskohta. Uurige järele erikauplusest või kohalikustomavalitsusest!

8. VEAD JA NENDE KÖRVALDAMINE

Soovitame pöörduda kvalifitseeritud elektrikute poole juhul, kui on vaja remontida elektrikomponente (mootor, röhulüliti, juhtmed jms).

VIGA PÖHJUS TEGEVUS
Öhuleke röhulüliti tühjendusklapist.	Tagasilöögiklapi tihend kulunud või ummistunud.	Keerake lahti tagasilöögikapi kuusnurkne kork, võtke tihend välja. Puhastage kork ja spetsiaalsest kummist ketas ning vajadusel asendage tihend (Joon. 21-22).
	Kondensaadi kork lahti. Keerake kinni, vajadusel puhastage.
	Plastkõrs on röhulüliti küljest lahti.	Paigaldage see korralikult röhulüliti külge.
Tootlikkus on vähenenud, sagedased väljalülitumised. Kompressor ei suuda hoida etteantud röhku.	Suurenenud suruõhuvajadus. Kontrollige ja reguleerige tarbimist.
	Lekked suruõhusüsteemis. Likvideerige lekked.
	Öhufilter ummistunud.	Puhastage või vahetage õhufilter (Joon. 16-17-18).
	Rihmad libisevad.	Pingutage või vahetage rihmad (Joon. 15).
Mootor ja/või kompressori blokk kuumenevad ebaregulaarselt	Jahutusõhu kogus ebapiisav.	Kontrollige asukohta.
	Öhufilter ummistunud.	Puhastage või vahetage õhufilter.
	Ölitus ebapiisav.	Kontrollige ölitaset, vajadusel lisage/ vahetage.
Peale käivitumist seiskab termokaitse kompressori.	Rõhk kompressori bloki peas.	Tühjendage kompressori pea, kasutades selleks survelülitit.
	Madal ümbritsev temperatuur.	Kontrollige kompressori asukohta.
	Pinge liiga madal.	Kontrollige elektrivoolu parameetreid. Eemaldage võimalikud pikendusjuhtmed.
	Ölitus ebapiisav.	Kontrollige ölitaset, vajadusel lisage/ vahetage õli.
	Tühjendusklapi magnetklapi rike.	Võtke ühendust volitatud hooldusfirmaga.
Kompressor seiskub töö ajal ilma põhjuseta.	Rakendub termokaitse.	Kontrollige öli tasetÜhefaasiline mudel:Oodake möned minutid ning seejärel lülitage kompressor uuest tööle (paragrahv 5.5.1).Valmistage ette termokaitse (joon. 19) ja käivitage kompressor uuesti (paragrahv 5.5.1).Rikke kordumisel helistage Teeninduskeskusesse.
		D/Y käivituse puhul: vajutage elektrikilbi sisse ühendatud termoseadeldise nupule (Joon. 20) ning käivitage kompressor (Joon. 2b)Rikke kordumisel helistage Teeninduskeskusesse.
		Ülejäänud mudelite puhul:oodake möned minutid ning seejärel lülitage kompressor uuest tööle. Kui sellest ei ole abi pöörduge volitatud hooldusfirma poole.
	Elektrisüsteemi viga.	Pöörduge volitatud hooldusfirma poole.
Töötades kompressor vibreerib, peale seiskumist ei käivitu, kuigi mootorist kostub hääli.	1-faasiline kompressor:kondensaator on katki	Vahetage kondensaator
	3-faasiline kompressor:üks faas on puudu, seda ilmselt seoses kaitse läbipõlemisega.	Kontrollige toitekaablites pinge olemasolu, kontrollige kaitsmeid ning vahetage need läbipõlemise korral välja (joon. 23).
Liigne ölikogus suruõhusüsteemis.	Kompressori karteris liiga palju öli.	Kontrollige ölitaset.
	Kolvirõngad kulunud.	Pöörduge volitatud hooldusfirma poole.
Kondensaadikraanist tilgub vett.	Kraani sees on mustust/liiva. Puhastage kraan.

Ülejäänud kompressoriga seotud remonditöödeks tuleb ühendust võtta valmistaja poolt volitat hooldusfirmaga. Omavoliline demontaaž võib muuta garantiitingimusi.
