РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B 4801050 T4 STANLEY

RUS УСЛОВНЫЕ ПРЕДУПРЕДИТЕЛЬНЫЕ ЗНАКИ ПО БЕЗОПАСНОСТИ РАБОТЫ С ИЗДЕЛИЯМИ

N SIKKERHETSTEGNFORKLARING PÅ PRODUKTENE

TR ÜRÜNLER HAKKINDA GÜVENLİK TALİMATLARI LEJANDI

RO LEGENDA INDICATOARELOR DE SECURITATE APLICATE PE PRODUSE

BG ЛЕГЕНДА НА ЗНАЦИТЕ ЗА БЕЗОПАСНОСТ ВЪРХУ ИЗДЕЛИЯТА

SRB UPOZORAVAJUĆE NAZNAKE O BEZBEDNOSTI PROIZVODA

LT SUTARTINIAI ISPÉJAMIEJI ŽENKLAI DÉL DARBO SAUGUMO SU GAMINIAIS

EST OHUTUSNÕUDED

LV PRODUKTU DROŠĪBAS NORĀDĪJUMA ZĪMJU SARAKSTS

RUS Перед тем, как приступить к работе, внимательно прочитайте инструкцию по эксплуатации

RUS Риск электрического напряжения

BG Внимание: електричеки ток

SRB Pažnja električna struja

RUS Опасность автоматического включения

RUS Обязательная защита ушей, лица и дыхательных путей

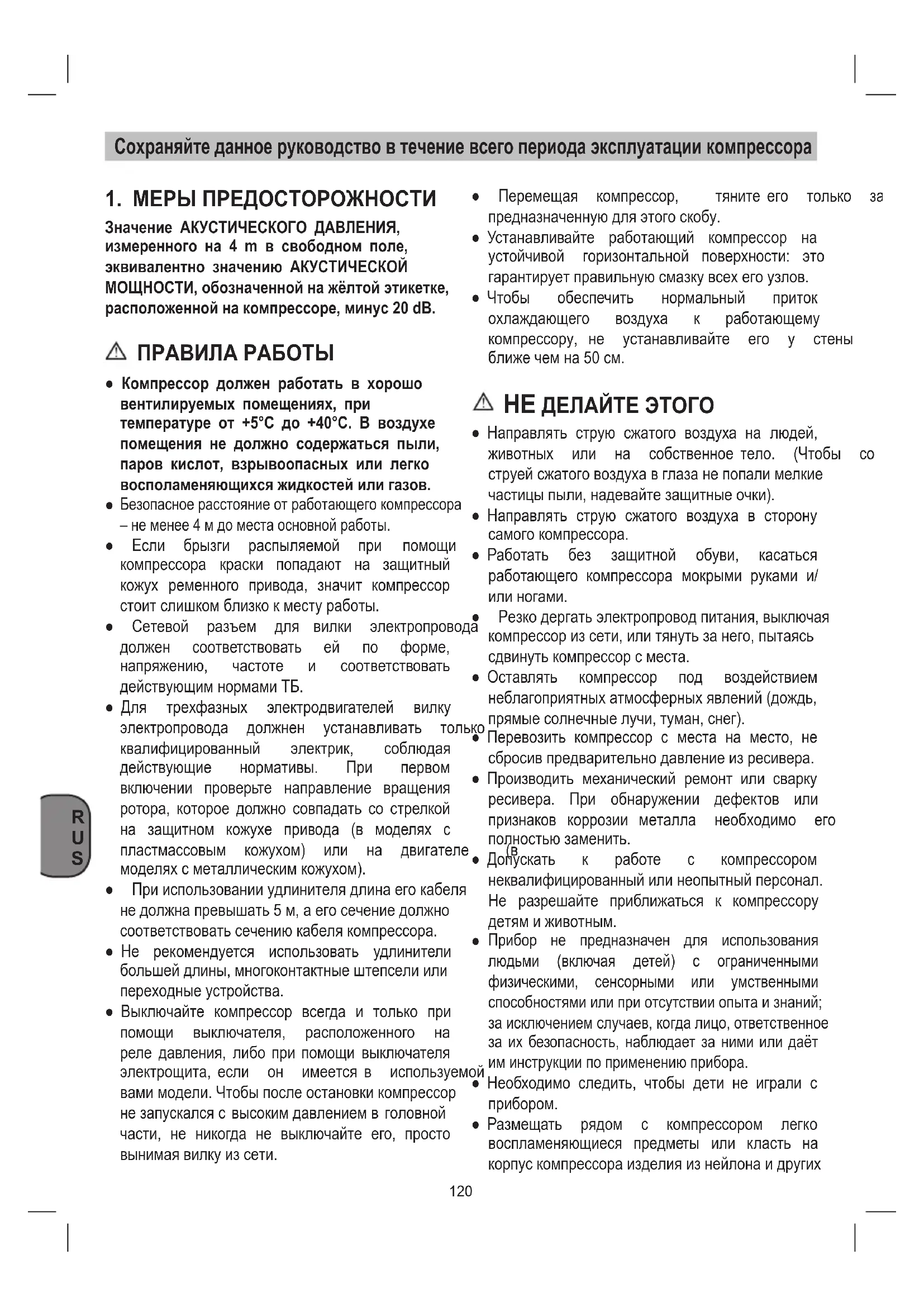

Сохраняйте данное руководство в течение всего периода эксплуатации компрессора

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

Значение АКУСТИЧЕСКОГО ДАВЛЕНИЯ, измеренного на 4 м в свободном поле, эквивалентно значению АКУСТИЧЕСКОЙ МОЩНОСТИ, обозначенной на жёлтой этикетке, расположенной на компрессоре, минус 20 dB.

⚠ ПРАВИЛА РАБОТЫ

• Компрессор должен работать в хорошо вентилируемых помещениях, при температуре от +5°C до +40°C. В воздухе помещения не должно содержаться пыли, паров кислот, взрывоопасных или легко восполаменяющихся жидкостей или газов.
• Безопасное расстояние от работающего компрессора – не менее 4 м до места основной работы.

- Если брызги распыляемой при помощи компрессора краски попадают на защитный кожух ременного привода, значит компрессор стоит слишком близко к месту работы.

- Сетевой разъем для вилки электропровода должен соответствовать ей по форме, напряжению, частоте и соответствовать действующим нормами ТБ.

- Для трехфазных электродвигателей вилку электропровода должен устанавливать только квалифицированный электрик, соблюдая действующие нормативы. При первом включении проверьте направление вращения ротора, которое должно совпадать со стрелкой на защитном кожухе привода (в моделях с пластмассовым кожухом) или на двигателе моделях с металлическим кожухом).

- При использовании удлинителя длина его кабеля не должна превышать 5 м, а его сечение должно соответствовать сечению кабеля компрессора.

- Не рекомендуется использовать удлинители большей длины, многоконтактные штепсели или переходные устройства.

- Выключайте компрессор всегда и только при помощи выключателя, расположенного на реле давления, либо при помощи выключателя электрощита, если он имеется в используемой вами модели. Чтобы после остановки компрессор не запускался с высоким давлением в головной части, не никогда не выключайте его, просто вынимая вилку из сети.

• Перемещая компрессор, тяните его только за предназначенную для этого скобу.
• Устанавливайте работающий компрессор на устойчивой горизонтальной поверхности: это гарантирует правильную смазку всех его узлов.
• Чтобы обеспечить нормальный приток охлаждающего воздуха к работающему компрессору, не устанавливайте его у стены ближе чем на 50 см.

⚠️ НЕ ДЕЛАЙТЕ ЭТОГО

• Направлять струю сжатого воздуха на людей, животных или на собственное тело. (Чтобы со струей сжатого воздуха в глаза не попали мелкие частицы пыли, надевайте защитные очки).
• Направлять струю сжатого воздуха в сторону самого компрессора.
• Работать без защитной обуви, касаться работающего компрессора мокрыми руками и/или ногами.

- Резко дергать электропровод питания, выключая компрессор из сети, или тянуть за него, пытаясь сдвинуть компрессор с места.

- Оставлять компрессор под воздействием неблагоприятных атмосферных явлений (дождь, прямые солнечные лучи, туман, снег).

• Перевозить компрессор с места на место, не сбросив предварительно давление из ресивера.

- Производить механический ремонт или сварку ресивера. При обнаружении дефектов или признаков коррозии металла необходимо его полностью заменить.

- Допускать к работе с компрессором неквалифицированный или неопытный персонал. Не разрешайте приближаться к компрессору детям и животным.

- Прибор не предназначен для использования людьми (включая детей) с ограниченными физическими, сенсорными или умственными способностями или при отсутствии опыта и знаний; за исключением случаев, когда лицо, ответственное за их безопасность, наблюдает за ними или даёт им инструкции по применению прибора.

- Необходимо следить, чтобы дети не играли с прибором.

- Размещать рядом с компрессором легко воспламеняющиеся предметы или класть на корпус компрессора изделия из нейлона и других

легко воспламеняющихся тканей.

• Протирать корпус компрессора легко воспламеняющимися жидкостями. Пользуйтесь исключительно смоченной в воде ветошью. Не забудьте предварительно отключить компрессор от электросети.
• Использовать компрессор для сжатия иного газа, кроме воздуха.
• Данный компрессор разработан только для технических нужд. В больницах, в фармацевтике и для приготовления пищи к компрессору необходимо подсоединять устройство предварительной подготовки воздуха. Нельзя применять компрессор для наполнения аквалангов.
• Включать компрессор в работу без зац кожуха ременного привода и касаться его движущихся частей.

⚠ ЧТО НАДО ЗНАТЬ

• Во избежание чрезмерного перегрева электродвигателя компрессор работает в двухстадийном режиме периодического включения, соотношение между продолжительностью работы и выключением указано на табличке с техническими данными (например, S3-50 означает 5 минут работы и 5 минут остановки). В случае перегрева срабатывает защитная термопара, установленная на электродвигателе.
• Для плавности пуска двигателя, кроме указанного выше, переключатель реле

2. ОПИСАНИЕ УСТРОЙСТВА

1. Всасывающий воздушный фильтр
2. Емкость высокого давления
3. Колесо
4. Поворотный ролик (или Опорная ножка)
5. Быстродействующая муфта (отрегулированный сжатый воздух)
6. Манометр (можно считать заданноедавление)
7. Регулятор давления
8. Переключатель включено-выключено
9. Рукоятка для транспортировки
10. Предохранительный клапан
11. Винт выпуска конденсата
12. Манометр (указывает давление в баллоне

давления необходимо перевести сначала в положение «выкл.», а затем снова в положение «вкл.» (рис. 2).

• У однофазных электродвигателей, когда они отключаются вследствие перегрева, снова включить двигатель в работу можно только выключателем на клеммной коробке самого двигателя (рис. 19).
• У трехфазных двигателей достаточно вручную перевести переключатель реле давление в положение «включено» или нажать переключатель термопары, расположенный на электрощите (рис 2b и 20).
• Для обеспечения плавного пуска в однофазных двигателях предусмотрено реле давления с тновыпускным воздушным клапаном замедленного действия (или с дополнительным на стопорном клапане). Поэтому при порожнем ресивере выход из воздушного клапана небольшой струи воздуха в течение нескольких секунд является нормальным.
• Для повышения безопасности работы все компрессоры оборудованы предохранительным клапаном, срабатывающим при отказе реле давления.
• Подсоединяя к шлангу компрессора пневмоинструмент, не забывайте перекрывать воздушный кран.

• При использовании сжатого воздуха (надувание, распыление через пневмоинструмент, окраска, мойка растворами на водной основе и т.п.) соблюдайте все правила ТБ для каждого конкретного случая.

• Быстродействующая муфта (нерегулируемыйскатый воздух)

• Заглушка масла (отверстие заливки масла)
• Винт слива масла
• Смотровое окно
• Болт
• Гайка
• Шайба
• стопорном клапане

3. ОБЛАСТЬ ИСПОЛЬЗОВАНИЯ

Компрессор предназначен для выработки сжатого воздуха для приводимого в действие сжатым воздухом инструмента.

Пожалуйста, примите во внимание, что конструкция наших устройств не предназначена для использования их в промышленности, ремесле или индустрии. Мы не даем гарантийных обязательств, если устройство будет использоваться в промышленной, ремесленной или индустриальной, а также подобной деятельности.

Устройство можно использовать только в соответствии с его предназначением. Люб другое, выходящее за эти рамки использование, считается не соответствующим предписаник. За возникшие в результате этого ущерб травмы любого рода несет ответственности пользователь или работающий с инструментом, а не изготовитель.

4. УКАЗАНИЯ К УСТАНОВКЕ

• Проверьте устройство на наличие повреждений во время транспортировки. О имеющихся повреждениях необходимо немедленно сообщить транспортному предприятию, которое доставилокомпрессор.
• Компрессор должен быть установлен вблизи потребителя.
• Нужно избегать длинных путей воздухов и большой длины кабелей питания (удлинительный кабель).
• Обеспечьте всасывание сухого и не содержащего пыль воздуха.
• Не устанавливайте компрессор во влажных или сырых помещениях.
• Компрессор можно использовать только в подходящих помещениях(хорошаявентиляция, температура окружающей средыют +5°C до +40°C). В помещении не должны пыли, кислот, паров, взрывоопасных иливоспламеняющихся газов.
• Компрессор предназначен для работы в сухих помещениях. Запрещено использовать его в областях, где производятся работы с разбрызгиванием воды.
• Перед вводом в эксплуатацию необходим проверить уровень масла в насосе компрессора.

5. МОНТАЖ И ВВОД В ЭКСПЛУАТАЦИЮ

Внимание!

Перед вводом в эксплуатацию необходимо еполностью собрать устройство!

5.1 Монтаж колес (рис. 4-5)

Установите приложенные колеса согласно рисунку 4-5.

5.1.1 Монтаж опорных ножек (Только для В 255/10/50 и В 350/10/50 и В 480/10/50)

Установитеприложенные резиновые наконечники в соответствии с рисунком 6.

5.2 Установка быстродействующей муфты для подключения к баллону сжатого воздуха (дет. 13)

Привинтите быстродействующую муфту для сжатого воздуха с нерегулируемым давлением (дет. 13) к баллону сжатого воздуха (дет. 2) так, какпоказано на рисунках 7 и 8.

5.3 Монтаж рукоятки для транспортировки (дет. 9)

Привинтите рукоятку для транспортировки (дет.9) компрессору так, как это показано на рисунках 9 по 10.

5.4 Подсоединение к электросети

5.4.1 Однофазный вариант 230 V / 50 Hz

Компрессор имеет питание от сети и оснащен штекером с защитным контактом. Его можно подключать к штепсельной розетке с защитным контактом 230 в \~ 50 Гц, имеющей защиту 16 А. Проверьте перед вводом в эксплуатацию соответствие напряжения сети напряжению, указанному на табличке с паспортными данными устройства. Длинные кабели питания, а также удлинители, кабельные барабаны и т.д. могут вызвать падение напряжения и тем самым имо затруднить пуск двигателя. При температурах ниже +5°C пуск двигателя затруднен из-за тяжелого хода.

5.4.2 Трёхфазный вариант 400 V / 50 Hz

• Компрессор оснащен кабелем

питания с штекером 16А СЕЕ, который имеет переключатель фаз. Проконтролируйте перед первой эксплуатацией правильность направления вращения двигателя (направление вращения на крышке клиновогоремня), для этого нужно включить двигательна короткое время.

Если двигатель компрессора вращается в неправильном направлении, то необходимо изменитьвращающееся поле путем перестановки переключателя фазы в штекере (используйтеотвертку, слегка нажать на переключательфаз и повернуть на 180°).

• Двигатель оснащен выключателем перегрузки. При перегрузке компрессора выключатель перегрузки отключает автоматически для того, чтобы защититькомпрессор от перегрева. Если выключатель перегрузки сработает, то необходимо выждать пока компрессор остынет.
• Длинные кабели, атакжеудлинительные кабели, кабельные барабаны и т.п. вызывают падение напряжения и могут затруднить пуск двигателя.
• При низких температурах, ниже +5°C пуск двигателя затруднен из-за тяжелого хода деталей.

5.5 Переключатель включить выключить (дет. 8)

5.5.1 Однофазный вариант (рис. 2a)

Для включения установите переключатель включено-выключено (дет. 8).

Для выключения переведите переключатель включено-выключено (дет. 8).

5.5.2 Трёхфазный вариант (рис. 2b)

Компрессор включается нажатием на зеленую кнопку (дет. 8.1).

Для выключения компрессора нужно нажать кнопку (дет. 8.2).

5.6 Регулировка давления (рис. 2a-2b)

• При помощи регулятора давления (дет. 7) можно отрегулировать давление на манометре (дет. 6).
• Отрегулированное давление выдается на быстродействующую муфту (дет. 5).

5.7 Переключатель, e срабатывающий от давления

Переключатель, срабатывающий от давления отрегулирован на заводе изготовителя.

Значение давления включения примерно 8 бар

Значение давления выключения примерно 10 бар

6. ОЧИСТКА И ТЕХОБСЛУЖИВАНИЕ

⚠️ Внимание! ____

Вынимайте из розетки перед всеми работами по очистке и техническому обслуживанию штекер электропитания.

⚠️ Внимание! ____

Ждите до тех пор пока компрессор остынет полностью! Опасность получить ожоги!

Внимание!

Перед всеми работами по очистке и техническому обслуживанию нужно сбросить давление в емкости.

6.1 Очистка

• Содержите защитные приспособления как можно более свободными от пыли и грязи. Протрите устройство чистой тряпкой или обдуйте сжатым воздухом под невысоким давлением.
• Мы рекомендуем очищать устройство сразу после использования.
• Очищайте регулярно устройство влажной тряпкой с небольшим количеством жидкого мыла. Не используйте средства для очистки и растворители, они могут разъесть пластмассовые детали устройства. Следите за тем, чтобы во внутрь устройства не попала вода.
• Удалите перед очисткой шланг и воду для разбрызгивания из компрессора. Запрещено очищать компрессор водой, растворителем или подобными средствами.

6.2 Конденсат

Ежедневно выпускайте конденсат при помощи открытия клапана удаления воды (дет. 11) (дноемкости высокого давления).

Внимание!

Конденсат из емкости высокого давления содержит остатки масла. Сдайте конденсат, не засоряя природу, в соответствующий пункт сбора отходов.

6.3 Предохранительный клапан (дет. 10)

Предохранительный клапан отрегулирован к максимально допустимое давление баллона сжатого воздуха. Запрещено изменять регулировку предохранительного клапана ил удалять его пломбу.

6.4 Регулярно контролируйте уровень масла

Установите компрессор на плоскую и реповерхность. Уровень масла должен находиться между отметками MAX и MIN смотровое окно (рис. 12 / дет. 16). Смена масла: рекомендованное масло: SAE 15W/40 или равноценное. Пер заливка должна быть заменена через 100 часов работы. Затем через каждые 300 часов работы слить масло и залить новым.

6.5 Смена масла

Выключите двигатель и выньте штекер из розетки электросети. После того как выйдет воздух, если он был в наличии, Вы можетевывинтить винт слива масла (дет. 15) из насосакомпрессора. Для

того чтобы масло не вытекало бесконтрольно подставьте под него небольшой желоб из жести и при помощи его слейте масло в емкость. В том случае если масло не вытечет полностью из компрессора мы рекомендуем немного наклонить компрессор.

Отработанное масло утилизируйте в соответствующем месте приема отработанного масла.

После того как масло вытечет вновь ввинтите на на свое место винт слива масла (дет. 15). Залейте новоемасло в отверстие заливки масла или 14) до тех пор,пока уровень масла не достигнет нужной отметки. В заключении установите заглушку масла (дет. 14) вновь на свое место.

6.6 Регулировка натяжения клинового ремня (рис. 13-15)

• Вынуть штекер из розетки электросети и снять защитную крышку клинового ремня.
• Ослабить четыре винта крепления двигателя (A).
• Перемещайте двигатель до тех пор, пока клиновой ремень будет натянут настолько, что на самом длинном свободном участке его можно будет еще продавить на примерно 1 или 2 см.
• Вновь затянуть винты крепления двигателя (А) и установить защитную крышку клинового ремня на место.

ВРЕМЕННЫЕ ПРОМЕЖУТКИ МЕЖДУ ТЕХНИЧЕСКИМ ОБСЛУЖИВАНИЕМ

РАБОТА	СПУСТЯ ПЕРВЫЕ 100 ЧАСОВ	КАЖДЫЕ 100 ЧАСОВ	КАЖДЫЕ 300 ЧАСОВ
Чистка фильтра всасывания и/или замена фильтрующего элемента		●
Замена масла ● ●
Затягивание болтов крышки цилиндра	Контроль необходимо провести перед первым запуском компрессора
Избавление от конденсата в резервуаре	Переодически в конце работы
Проверка напряжённости ремней	Переодически

6.7 Затягивание болтов крышки цилиндра (рис. 24)

Проверьте затяжку всех винтов, в особенности, в головной части узла (рис. 24).

Контроль необходимо провести перед запуском компрессора.

ЗАТЯГИВАНИЕ БОЛТОВ КРЫШКИ ЦИЛИНДРА
	Мин. момент затяжки, Нм	Макс. момент затяжки, Нм
Болт M6 9 11
Болт M8 22 27
Болт M10 45 55
Болт M12 76 93
Болт M14 121 148

7. УТИЛИЗАЦИЯ И ВТОРИЧНАЯ ПЕРЕРАБОТКА

Компрессор и его принадлежности состоят из различных материалов, таких как например

Металл и пластмасс. Утилизируйте дефектные детали в местах сбора особых отходов. Информацию об этом Вы можете получить в специализированном магазине или в местных органах правления!

6.8 Очистка всасывающего фильтра (дет. 1)

Всасывающий фильтр предупреждает

всасывание пыли и грязи в устройство.

Необходимо очищать всасывающий фильтр через каждые 100 часов работы. Засоренный всасывающий фильтр значительно снижает производительность компрессора. Вывинтите оба винта с внутренним шестигранником (В).

Теперь Вы можете вынуть фильтр из обоих пластмассовых корпусов. Вы бейте мусор, продуйте сжатым воздухом под низким давлением (примерно 3 бара) и в завершении

установите фильтр вновь на свое место (рис. 16-17-18).

6.9 Подшипниковая опора

Внимание!

Выньте штекер электропитания из розетки,выпустите воздух из устройства и всех подключенных инструментов на сжатом воздухе. Защитите компрессор от несанкционированного включения.

Внимание!

Храните компрессор только в сухом и недоступном для посторонних месте. Не опрокидывать, хранить только в стоячем положении!

8. ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неполадки в электрической части (кабели, электродвигатель, реле давления, электрощит должны устраняться квалифицированным электриком.

НЕПОЛАДКИ ПРИЧИНЫ СПОСОБЫ УСТРАНЕНИЯ
Воздушный клапан реле давления пропускает воздух.	Стопорный клапан износился или загрязнен.	Отвинтить шестигранную головку стопорного клапана, очистить седловину и резиновую прокладку (заменить, если изношена). Привинтить головку и аккуратно затянуть (рис. 21-22).
	Не закрыт кран спуска конденсата.	Закрыть кран.
	Рильсановая трубка, соединенная с реле давления, неправильно установлена.	Поставить правильно трубку.
Снижение КПД. Частые пуски. Недостаточное давление сжатого воздуха.	Чрезмерное потребление сжатого воздуха.	Уменьшить запрос сжатого воздуха.
	Утечки в уплотнительных прокладках или шлангах.	Заменить прокладки.
	Фильтр на всасе засорен.	Очистить/заменить фильтр на всасе (рис. 16-17-18).
	Ослаблено натяжение ремня.	Проверить натяжение ремня (рис. 15).
Электродвигатель и/или сам компрессор нагреваются неравномерно.	Недостаточное воздушное охлаждение.	Проверить помещение, в котором находится компрессор.
	Каналы системы воздушного охлаждения засорены.	Проверить, при необходимости сменить воздушный фильтр.
	Недостаточная смазка. Долить	или заменить масло.
Компрессор после попытки пуска тут же останавливается, потому что срабатывает термозащита по причине повышенной нагрузки на двигатель.	При пуске головная часть компрессора остается под давлением.	Разрядить головку компрессора, воздействуя на кнопку маностата.
	Низкая температура в помещении.	Проверить температуру помещения.
	Недостаточное напряжение в сети.	Проверить сетевое напряжение. При необходимости исключите работу с удлинителями кабеля.
	Недостаточная смазка или неправильно выбранная марка масла.	Проверить урвоень масла, долить или сменить марку при необходимости.
	Неисправности в электроклапане.	Обратиться в СТО.
Во время работы компрессор останавливается без видимых причин.	Срабатывает термозащита двигателя.	Проверить уровень масла
		Однофазный одноступенчатый:Перевести переключатель термозащиты в положение «выкл.» (параграф 5.5.1).Сменить термопару (рис. 19) и повторить пуск (параграф 5.5.1).Если остановки повторяются, обратитесь СТО.
		Пусковой блок «звездатреугольник»:Переключить кнопку термозащиты на электрощите (рис. 20) и повторить пуск (рис. 2b).Если остановки повторяются, обратитесь СТО.
		Другие модели:Перевести переключатель термозащиты в положение «выкл.» и затем снова в «вкл.».Если остановки повторяются, обратитесь СТО.
	Неполадка в электрической части.	Обратитесь в СТО.
Во время работы компрессора наблюдатеся сильная вибрация, двигатель нерегулярно гудит. После остановки компрессор не перезапускается, хотя гул работающего двигателя слышен.	Однофазный двигатель: дефектный конденсатор.	Заменить конденсатор.
	Трехфазный двигатель: Одна фаза отключена, вероятно после срабатывания плавкого предохранителя.	Проверить состояние предохранителей на электрощите или в клеммной коробке, при необходимости заменить вышедшие из строя (рис. 23).
Наличие следов масла в воздушных каналах.	Чрезмерное количество масла в системе.	Проверить уровень масла.
	Изношены компоненты маслосистемы.	Обратитесь в СТО.
Спускной кран пропускает конденсат.	Кран загрязнен изнутри. Прочистить кран.

Во всех остальных случаях ремонт компрессора должен производиться на Станции Технического Обслуживания с использованием оригинальных запасных частей. Посторонние вмешательства приведут к отмене гарантийных обязательств производителя.

1. ПРЕДПАЗНИ МЕРКИ ПРИ ЕКСПЛОАТАЦИЯ

3. СФЕРА НА ПРИЛОЖЕНИЕ

4. УКАЗАНИЯ ЗА МОНТАЖА

5. МОНТАЖ И ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

Внимание!

5.4.2 Трифазен вариант 400 V / 50 Hz

5.5.1 Еднофазен вариант (фиг. 2а)

5.9.2 Трифазен вариант (фиг. 2b)

6. ПОЧИСТВАНЕ И ПОДДРЪЖКА

Внимание!

6.3 Защитен клапан (спр. 10)

ИНТЕРВАЛИ ЗА ПОДДРЪЖКА

8. ВЪЗМОЖНИ АНОМАЛИИ И ДОПУСТИМИ НАЧИНИ ЗА ОТСТРАНЯВАНЕТО ИМ
