Ürün Türü	Hava Kompresörü
Marka	STANLEY
Model	B 35010200
Elektrik Beslemesi	230 V / 50 Hz (tek fazlı) veya 400 V / 50 Hz (versiyona göre üç fazlı)
Motor Gücü	Yakl. 2,2 kW (tahmini)
Tank Kapasitesi	50 litre
Maksimum Basınç	10 bar
Ayarlanabilir Çalışma Basıncı	0 ila 10 bar (manostat aracılığıyla)
Çalışma Türü	Yağlamalı pistonlu pompa
Çalışma Çevrimi	S3-50 (5 dk çalışma / 5 dk durma)
Termal Koruma	Evet, motora entegre
Emniyet Valfi	Evet, 12 bara ayarlı (tahmini)
Basınç Ayarı	Manostatlı manometre
Hızlı Bağlantılar	2 çıkış: ayarlı hava ve ayarsız hava
Ses Seviyesi	Yakl. 97 dB(A) (tahmini)
Boyutlar (U x G x Y)	Yaklaşık 80 x 40 x 70 cm (tahmini)
Ağırlık	Yaklaşık 35 kg (tahmini)
Yağlama	SAE 15W/40 veya eşdeğeri yağ
Rutin Bakım	Yoğuşma suyunu günlük boşaltın, hava filtresini her 100 saatte temizleyin, yağı her 300 saatte değiştirin
Kullanım Amacı	Şişirme, pnömatik aletler, boyama, yıkama (sulu deterjanlar)
Kullanılamaz	Solunum havası, gıda, tıbbi, dalış

Sık sorulan sorular - B 35010200 STANLEY

Tanktaki yoğuşma suyu nasıl boşaltılır?

Yoğuşma suyu her gün kullanımdan sonra boşaltılmalıdır. Tankın altındaki tahliye musluğunu (ref. 11) açın. Dikkat: Yoğuşma suyu yağ kalıntıları içerir, uygun bir toplama noktasında bertaraf edin.

Kompresör pompası için hangi yağ kullanılmalıdır?

SAE 15W/40 veya eşdeğeri bir yağ kullanın. Seviye, gözetleme camındaki (ref. 16) MIN ve MAX işaretleri arasında olmalıdır.

Çıkış basıncı nasıl ayarlanır?

Manostatı (ref. 7) çevirerek manometrede (ref. 6) istenen basıncı ayarlayın. Ayarlanan basınç hızlı bağlantıda (ref. 5) mevcuttur.

Kompresör çalışmazsa ne yapmalıyım?

Önce elektrik beslemesini ve sigortaları kontrol edin. Termal koruma devreye girmişse, motorun soğumasını bekleyin, ardından presostat düğmesine veya reset düğmesine basarak (versiyona göre) yeniden ayarlayın. Kılavuzun 'Arızalar' bölümüne bakın.

Emiş hava filtresi nasıl temizlenir?

Filtre muhafazasının (ref. 1) iki cıvatasını gevşetin, muhafaza yarımlarını çıkarın, boşaltmak için hafifçe vurun, ardından tekrar takmadan önce düşük basınçlı (yaklaşık 3 bar) basınçlı hava ile üfleyin. Bu işlemi her 100 saatte bir yapın.

Temel güvenlik önlemleri nelerdir?

Hava jetini asla insanlara veya hayvanlara doğrultmayın. Kompresörü iyi havalandırılan, toz ve yanıcı gazlardan uzak bir yerde kullanın. Koruyucu gözlük takın. Herhangi bir bakımdan önce daima fişini çekin.

V kayışı nasıl gerilir?

Cihazın fişini çekin, koruma kapağını çıkarın. Motor sabitleme vidalarını gevşetin, kayış en uzun noktasında yaklaşık 1-2 cm bastırılabilecek şekilde motoru hareket ettirin. Vidaları sıkın ve kapağı geri takın.

Kompresör kullanım sırasında neden aniden durur?

Bu, motorun aşırı ısınmasından (termal koruma) kaynaklanabilir. Yağ seviyesini kontrol edin, iyi havalandırma sağlayın ve çalışma çevrimine (S3-50) uyun. Sorun devam ederse, yetkili bir servise başvurun.

Kompresör nasıl saklanır?

Kullanımdan sonra cihazın fişini çekin, yoğuşma suyunu boşaltın ve tankı basınçsız hale getirin. Kuru ve hava koşullarından korunan bir yerde saklayın. Yetkisiz kişilerin erişimine karşı koruyun.

Tankın maksimum basıncı nedir?

Maksimum basınç 10 bar'dır (kesme basıncı). Emniyet valfi güvenliği sağlamak için daha yüksek bir basınca ayarlanmıştır.

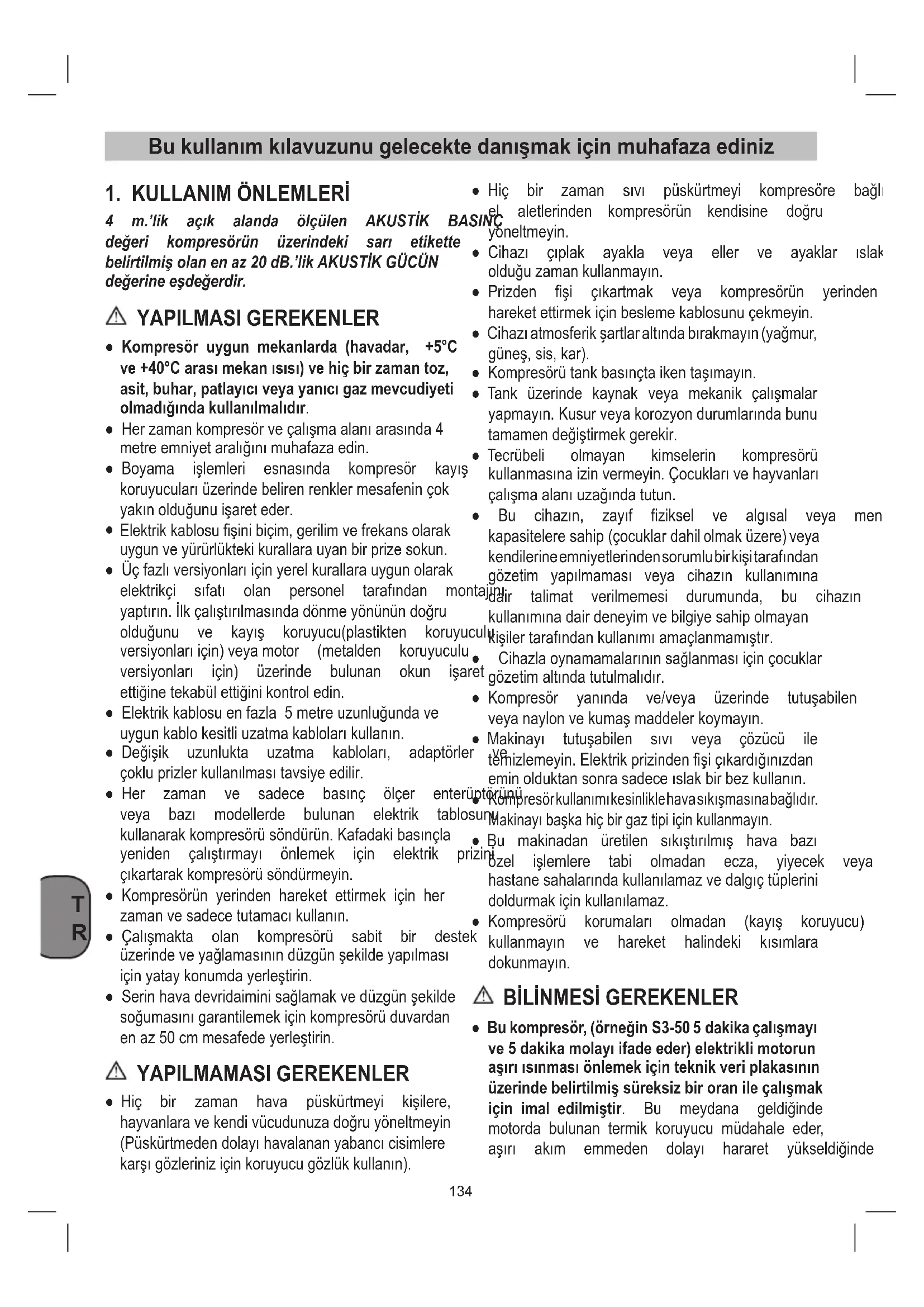

KULLANIM KILAVUZU B 35010200 STANLEY

Bu kullanim kilavuzunu gelecekte danismak icin muhafaza ediniz

1. KULLANIM ÖNLEMLERİ

4 m.lik açik alanda olçügen AKUSTIK B, degeri kompresörün üzerindeki sari etikette belirtilmş atan en az 20 dB.lik AKUSTIK GUCUN degerine esdegerdir.

YAPILMASIGEREKENLER

• Kompresör uygun mekanlarda (havadar, +5°C ve +40°C arasi mekan isisi) ve hiç bir zaman toz, asit, buhar, patlayici veya yanici gaz mevcudiyeti olmadigiinda kullanilmaldir.
  Her zaman kompresor ve calisma alaniarasinda 4 metre emniyet araligiin muhafaza edin.
  Boyama islemleri esnasinda kompresor kayis koruyuculari uzerinde beliren renkler mesafenin yok yakın oldugunu isaret eder.
• Elektrik kablosu fisini bicim, gerilim ve frekans olarak uygun ve yururlukteki kurallara uyan bir prize sukun.
• Üç fazlı versiyonlari,—çın yerel kurallara uygün olarak elektrikçi sifati,—şan personal tarafindan monyaptirin. Ilk calistirilmasında,—şnde—younun,—n"—ogru olduguṇu ve"—ş; koruyucu(plastikten)—koruyucu versiyonlari)—çın) veya motor (metalden—koruyuculu—versiyonlari)—çın)—üzerinde”—bulunan okun—isar ettiğine tekabül ettiğini)—kontrol edin.
• Elektrik kablosu en fazla 5 metre uzunlugunda ve uygun kablo kesitli uzatma kabolari kullanin.
• Degisik uzunlukta uzatma kabolari, adaptörler sekslu prizler kullanilmasi tavsiye editir.
  Her zaman ve sadece basinç ölçer enteri veya bazimodellerde bulunan elektrik tablo kullanarak kompresöru söndürün. Kafadaki basinçla yeniden calistirmayi onlemek icin elektrik prçikartarak kompresöru söndürmeyin.
• Kompresörun yerinden hareket ettirmek icin her zaman ve sadece tutamaci kullanin.
• Calismakta olan kompresoru sabit bir destek uzerinde ve yağlamasin dinuzgün sekilde yapilması icin yatay konumda yerleşirin.
• Serin hava devridaimini saglamak ve duzgün sekilde sogumasini garantilemek icin kompresoru duvardan en az 50 cm mesafe de yerleşirin.

YAPILMAMASI GEREKENLER

• Hiç bir zaman hava puskurtmeyi kiselere, hayvanlara ve kendi vucudunuzadoğan yöneltmeyin (Puskurtmeden dolayi havalanan yabanci cismlere karşı gozleriniz icin koruyucu gozluk kullanin).

• Hiçbir zaman sivi puskurtmeyi kompresore baglil el alelinder kompresorun kendisineogruyoneltmeyin.

• Cihazi Çiplak ayakla veya eller ve ayaklar islaki oldugu zaman kullanmayin.
• Prizden fişiçikartmak veya kompresörun yerinden hareket etirmek icin besleme kablosunu cekmeyin.
  Cihazi atmosferik sartlar alto da birakmayin (ya'mur, gunes, sis, kar).
• Kompresörü tank basinçta ilken taşimayın.
  Tank uzerinde kaynak veya mekanik calismalar yapmayin. Kusur veya korozyon durumlarinda bunu tamamen degistirmek gerekir.
• Trecübeli olmayan kimselerin kompresörkullanmasina izin vermeyin. Çocuklari ve hayvanlar calisma alanı uzdağnda tutun.
• Bu cihazin, zayif fiziksel ve algisal veya men kapatitelere sahip (cocuklar dahil olmak uzere) veya Kendilerine emniyetlerindensorumlubirkişitarafindan gozetim yapilmaması veya cihazin kullanına dair talimat verilmemesi durumunda, bu cihazin kullanıma dair deneyim ve bilgiye sahip olmayan kisiler tarafindan kullanı amaçlanmamistr.
  Cihazla oynamamalarinin saglanmasi icin cocuklarret gozetim alteinda tutulmalidir.
• Kompresör yaninda ve/veya üzerinde tutusabilen veya naylon ve kumas maddeler koymayin.
• Makinayi tutusabilen sivi veyaoczucı ile temizlemeyin. Elektrik prisinden fişiçikardıninizdan emin olduktan sonra sadece islak bir bez kullanin.
  Iopnncn Kompresor kullanimkesinliklehava sikismasinabaglidir. Sun Makinayi baska hi ci bir gaz ti pi icin kullanmayin.
• Bu makinadan üretilen seksificantı hava bazı
• uzin;
• bazel ilemlere tabi olmadan ecza, yiyecek veya,
• hastane sahalarinda kullanilamaz ve dalgün;
• doldurmak icin kullanilamaz.
  Kompresorukorumalarolmadan (kayiskoruyucu) kullanmayinve hareket halindeki kismilaradokunmayin.

BilinMESIGEREKENLER

• Bu kompresör, (örneğin S3-50 5 dakika calismayi ve 5 dakika molayi ifade eder) elektrikl motorun asiri isinması onlemek icin teknik veri plakasinin üzerinde belirtilmis sureksiz bir orphan ile calismak icin imal edilmistir. Bu meydana geldiginde motorda bulunan termik koruyucu--, uddahale eder, asiri akim emmeden dolayi hararet yükseldigiinde

otomatik olarak gerilimi keser.

• Makinanin yeniden calismasini kolayastirmak isaret edilen islemlerden baska basinc olcer duğmesi uzerinde sonuk akabinde yanik konumuna getirerek mudahale etmek onemlidir (sek. 2).
  Tek fazl versiyonlarinda motorun kablo ayirma kutusu uzerinde bulunan dugmeye basarak manuel olarak muddahale etmek gerekir (sek. 19).
• Üç fazlī versiyonlarinda basınç olçer Düğmesi üzerinde manuel olarak ilelem yaparak yanık konumuna getirmek veya elektrik panosu kutusu icerisinde bulunan termik Düğmesi üzerinde mūdahalede bulunmak yeterlidir (sek 2b-20).
  Tek fazl versiyonlar gecikmeli kapatmal boşaltma

valfi bir basinç ölçer ile donanmistir (veya tutm icwalfinin üzerinde bir valf) bu motorun yeniden calismasini kolaylaştrir ve bundan bir kac saniye tank bos oldugunda hava Çikması normaldir.

• Tum kompresorler basinç olçerin dizensiz calismasinda mudahale edip makinanin emniyetini garantileyen bir emniyet valfi ile donanmistir.
• Pnömatik bir el aletini kompresörden gelen sikiştirilmigi, lesi hava borusuna böglanti islemi sirasinda, bu borudan k Çikan hava akimini kesinlikle kesmek gerekir.
• Ongörülendehyisik kullanımlarda sikişirilmigi hava kullanimi (sisirme, pnömatik el aletleri, boyama, sadece su bazl deterjanlarla yikama v.b.) her durum icin kurallari tanima ve uyma gerektirir.

2. TESKILI

1. Hava giri滤resi
2. Basinçli kap
3. Tekerlek
4. Kilavuz silindir (veya destek ayağı)
5. Cabuk kilitlenir kaplin (duzenlenmis sikistirimis hava)
6. Basinç olçer (onceden ayarli tank basincini okumak icin)
7. Basinç regulatórü
8. ACMA/KAPAMA (ON/OFF) salteri
9. Tasima kolu
10. Emniyet supabi
11. Kondansat boşaltma vidası
12. Basinç olçer (tank basincini okumak icin)
13. Cabuk kilitlenir kaplin (duzenlenmemis sikistilmis hava)
14. Yag sizdirmazlik tapasi (yag doldurma aci kligi)
15. Yag bosaltma vidasi
16. Yag seviye penceresi
17. Civata
18. Somun
19. Rondela
20. Cekvalf

3. KULLANIM KAPSAMI

Kompresor, sikistirilmı hava ile calisan aletler icin sikistirilmı hava uretmek uzere tasarlanmistir.

Makinemizin ticari uygulamalar veya sanayi uygulamalar icin tasarlanmadigi hususunu aklinizdan cikarmayin. Makinenin ticari veya sanayi veya muadili amaclarla kullanimi garantimiz kapsaminda degildir.

Makine, sadece ongorulmş olan amaci icin k lacaktir. Baska herhangi bir kullanim suiistimal olarak kabul edilir. Bundan dogacak, niteligi ne olursa olsun her turlu hasar veya yaralanmadan kullanici/operat ve imalatci sorumlu olacaktir.

4. KOMPRESÖRÜ KURARKEN DİKKAT EDİLECEK NOKTALAR

• Makineyi nakliye hasari emareleri icin inceleyin. Herhangi bir hasari derhal kompresoru teslim eden firmaya bildirin.
• Kompresör, calisman tuketicinin yaninda kurulmalidir.
• Uzun havai hatlardan ve uzun besleme hatlarindan (uzatmalar) kacinin.
  Emilen havanin kuru ve tozsuz oldugundan em olun.
  Kompresorunemli veya yas odalara kurmayin.
  Kompresor sadece uygun odalarda kullanilabilir (iyi havalandiran ve ortam sicakligi +5^ ila +40^ olan). Oda hiçbir toz, asit, buhar, patlayici veya yanıci gaz olmamaldir.
• Kompresör kuru odalarda kullanı icin tasarlan-*mşir. Kompresörün,,isin su piskürtülerek yapildigi alanlarda kullanilmasi)yasaktir.
• Makine kullanı sakulmadan önce kompresör pompasindaki yaq seviyesi kontrol edilmek zorundadir.

5. MONTAJ VE ÇALISTIRMA

Uyari!

Irk kullanimdan once makinenin montajini men yapmaniz gerekir.

5.1 Tekerleklerin takilmasi (Sekil 4-5)

Verilmis孕期 tekerlekleri sekil 4 ve 5'te gosterildigi gibi takin.

kullani- 5.1.1 Destek ayaginin takilmasi (sadece B 255/10/50, B 350/10/50 ve B 480/10/50 icin)

rVerilmis atanlastikdurdurucuyu Sekil6'da gosterildigi gibi takin.

tama-

5.2 Tank basinci cabuk kilitlenir kapli- 5.5.2 3 fazl model (Sekil 2b)ninin takilmasi (ref. 13) Kompresoru açmak içın yesi

Düzenlenmemiş tank basinciçabuk kilitlenir (ref. 13) sekil 7 ve 8'de gosterildigi gibi basinçl kaba (ref. 2) vidalayin.

5.3 Tasa kolunun takilmasi (ref. 9)

Tāṣima kolunu (ref. 9) Şekil 9 ve 10'da gōsterild)i gibi kompresöre takin.

5.4 Gerilim

Kompresor, darbeye dayanikl fise sahip bir kablosu ile donatilmistir. Bu kablo, bir 16 A sigorta ile korunan darbeye dayanikl herhangi bir 230V 50Hz prize takilabilir. Makineyi kullanmadan once, geriliminin, anma degerleri plakasinda belirtilen liklere oldugundan emin olun. Uzun besleme kabolari, uzatmalar, kablo makaralari, vb. gerilimde du neden olur ve motorun calistirilmasin engell +5^ nin altindaki sicutlklarda, gerinlikten dolayi motorun calistirilmasi tehlkeley girebilir.

5.4.2 3 fazl model 400V / 50Hz

• Kompresör, bir 16A CEE fese sahip bir sebeke kablosu ile donatilmistir. Bu fiste bir faz d vardir. Makineyi kullanima sukmadan once, kor resoru kisa sureli calistirarak motorunogruty yonde donup donmedigini konrol edin (V kayisi uzerindeki yon okuna bakin). Kompresörun motoru yanlis yonde donuyorsa, festei faz donustersine cevirerek donus alanini duzeltmeniz gerekir (faz donusturucuyu haficce asagibastirmak icin tornavida kullanin ve 180^ dondurun).
• Motor bir asiri yuk salteri ile donatilmistir. KompresorRUN asiri yuklenmesi halinde, asiri yuk salteri, kompresoru asiri isinmaya karsi korumak icin r otomatik atau kapatir. Asiri yuk salteri tetiklenirse, kompresor soguyuncaya kadar bekleyin.
• Uzun besleme kablolari, uzatmalar, kablori, vb. gerilimde duşmeye neden olur ve motorun calistirilmasin engelleyebilir.
• +5^ nin altindaki sicutliklarda, gerinlikten motorun calistirilmasi tehlikeye girebilir.

Kompresoru açmak icin kirmizi duğmeyi (ref. 8) disa-riyaDOGRUÇEKIN.

Kompresorü kapatmak icin kirmizi dugmeyi (ref. 8) iceriyedeogrubastirin.

Kompresoru açmak icin yesil Düğmeye (ref. 8.1)
aflini
Kompresoru kapatmak icin kirmizi Düğmeyi (ref. 8.2)
iceriyedeğru bastirn.

5.6 Basinci ayarlanmasi (Sekil 2a-2b)

• Basinç regulatorunü (ref. 7) kullanarak basinç ölçer-de (ref. 6) basinci ayarlayabilirsiniz.
• Ayarli basinç, çabuk kilitlenir kaplinden (ref. 5) alinabilir.

5.7 Basinc salterinin ayarlanmasi

Balke salteri fabrikada ayarlanir.

Açma basinci: 8 bar

Kapama basinci: 10 bar

sebeke

6oTeFEMIZLIKVEBAKIM

meyuyari

ylnede herhangi bir temizlik ve bakim calismasi yapmadan once guc kablosunu cekin.

Uyari!

Kompresor tamamen soguyuncaya kadar bekleyin.

Yanma tehlikesi!

musturucu

UyariI

Herhangi bir temizlik ve bakim calismasindan once daing tankin basincini giderin.

6.1 Temizlik

• Mümkın olduğunca emniyet cihazların kirlenmesi ne ve tozlanması onleyin. Makineyi temiz bir bezle silin veya makineye Düşuk basınçta sikiştıilmı hava piskurtün.
  Kullandiktan hemen sonra makineyi temizlemenizi oneririz.
  Makineyi bir nemli bezle ve yumuşak sabunla duzen- li olarak temizleyin. Temizlik ajanlar veya solventleri kullanmayin; bunlar makinenin plastik parçalarına
  makara
  hasar verebilir. Makinenin İçine su girmemesini saglayin.
  Temizlikten once hortumu ve puskurme aletlerini kompresorden ayirin. Kompresoru suyla, solventle veya vb. maddelerle temizlemeyin.

6.2 Kondansat

Kondansat her gun boşaltma supabi (ref. 11) (basınçı kabin altinda) açilarak boşaltilmalidir.

Uyari!

Basincli kaptaki kondansat artik yag icerir. Kon

dansati cevreyle uyumlu bir bucimde uygun toplama noktasinda bertaraf edin.

Emniyet supabi, izin verilen en yuksek ba basincina gore ayarlanmistr. Emniyet supabini ayarlamak veya bu supabin contasin ickarmak yasaktir.

6.4 Yag seviyesini duzenli olarak kontrol edin Kompresoru diz bir yere yerleşirin. Yag seviyesi, yag seviyesi penceresindeki MAX ve MIN isaretlerinin arasinda olmaldir (Sekil 12 / ref. 16).

Yagin degistirlimesi: Onerilen hidrolik yagi: 315W/40 veya ayni kalitede alternatif.

Ilk doldurma 100 saatlik kullanimdan sonra yapilmaldir. Bunun sonrasinda, yag bosaltilmali ve her 300 saatlik kullanimdan sonra doldurulmaldir.

6.5 Yaqin degistirilmesi

Motoru kapatin ve sebeke fisini prizden ce basincini aldiktan sonra yag bosaltma vidasini (ref. 15) kompresor pompasindan sokebilirsiniz. Yagin kontrolsuz bicimde akmasini onlemek icin, acikligin alta nkuçuk bir metal bir oluk tutun ve yagi bir kapta toplayin. Yagin tamamen bosalmamasi halinde, kompre hafifce sallamanizi oneririz.

Atik yagi, bir atik yag toplama noktasinda bertaraf edin.

Yag bosaldiktan sonra, yag bosaltma vidasini (ref. 15) tekrar takin. Yag doldurma açikligindan (ref. 14) gerekli seviyeye kadar yeti yag doldurun. Daha sonra yag sizdirmazlik tapasini (ref. 14) degistirin.

6.6 V kayisinin gerginleşirilmesi (Se- kil 13-15)

Guc fisini cekin ve V kayisinin emniyet muhafazasin cikarin.
Dort adet motor tespit vidasini gevsetin (A).
V kayisi en uzun serbest konumda yaklaik 1-2 cm asagi bastirilabilecegi noktaya ulasincaya ka

motoru kaydirin.
- Motor tespit vidalarini tekrar sikin (A) V kayisi emni-yet muhafazasini tekrar takin.

6u7 kaCekici kafa kayisi (Sekil 24)

• Tüm vidalarin, Özellikle gurup kafasinin, siki oldugu-nu kontrl edin (sek. 24).
• Kontrolün kompresörün ilk calismasindan once yapilması gerekmektedir.

ÇEKİCI KAFA KAYIŞİ
	Nm Min.Tork	Nm Maks.Tork.
Civata M6 9	11
Civata M8	22	27
Civata M10	45	55
Civata M12	76	93
Civata M14	121	148

6.8Giris filtresinin (ref. 1) temizlenmesi

Giriş滤resi toz ve kirin iceri seksilmesini onler. Bu filtrenin her 100 saatlik kullanim sonrasinda temizlenmesi zorunludur. Tıkali bir girş滤resi kompresörün performansini onemli olçüdereusecektir. Iki adet alyen iridasini dokun (B). Böylece filtreyi plastik yuvanı niki yarından;cikarabilirsiniz,filtrye vurarak kiri temizleyin, filtrye;dusuk basınçı sikiştilmı hava (yaktaşik 3 bar) piskurtün ve filtreyi tekrar takin (Sekil 16-17-18).

6.9 Depolama

Uyaril

Kompresoru sadece, yetkisiz kisilerin giremeyecegi kuru bir yerde depolayin. Daima dok olarak, salanmayacak bicimde depolayin!

BAKIM ARALIKLARI
ÇALİŞMA	İLK 100 SAATTEN SONRA	HER 100 SATTE BÜR	HER 300 SATTE BÜR
Emme tarafindaki filtrenin temizligi ve •
Yağındehyişirilmesi • •
Çekici kafakışkışkıcisı	Kontrolün kompresörün ilk calişmasindo胆固醇发作前	gerekmektedir
Kondansatör deposunun boşaltıması	Periyodik olarak ve ile bilimde
Kayışkıncı gergin;lçınin contro edilmesi	Periyodik olarak

7. BERTARAF VE GERİ DONÜŞÜM

Birim ve aksesuarleri, metal ve plastik gibi ceşitli maddelerden yapilmıştır. Arizalt bileşenler özel atik olarakbertaraf edilmelidir. Bayinize vya yerel大家可以 danışmanıniza danisman.

8. MÜMKUN ANORMALLIKLER VE KABUL EDİLEN ilgili MUDAHALELER

Elektrik bil bileşenler üzerinde(kablolar, motor, basınç olçer, elektrik panosu...) muddahalede bulunmak icin nitelikli bir elektriki calıstırın.

ANORMALLİK SEBEP MÜDAHALE
Basınç olçer val基金会 hava-SAÇA|.	Tutma valı aşınma veya pisolkten dolyarı tutma esnasindo ilevini)düzgünca yapamıyor.	Tutma valentin altıgen kafasınsökün, yugası ve özel lastikldiskini temizleyin (aşınmışışadığırın). Özenle yetiden monte edip skışırın (şek. 21-22).
	Yogunlşma sıvı boşaltmamusluğu acık.	Yogunlşma sıvı boşaltmamusluğunu kapatın.
	Rilsan borusu basınç olçer üzerinde dokru sekilde yerleştilmedi.	Rilsan borusunu basınç olçerüzerinde dokru sekilde yerleşirın.
Randiman azalması,sürek bilbaslamalar.Alçak basınçdeğerleri.	Aşın tüketimler.Istenilen basınçIhavayı azaltmak.
	Ek yerleri ve/veya borulardnakmalar.	Contarıyeniden yapın.
	Emme filtresi tikanması.	Emme filtresi temizleyin/değistirin (şek. 16-17-18).
	Kayı kayması.	Kayı alanın gerilimini kontrl edin (şek. 15).
Motor ve/veya kompresörduzensiz olarak,isinylor.	Havalandırma yetersiz.Mekanı daha,iyi hare getirin.
	Hava geleşleri tikanması.	Hava filtresi kontrol edin ve gerektıgrende filtreyidehyegrütin.
	Yetersiz yağlama.	Yağınyaniden doldurun veyadeğistirin.
Kompresörbir basla dememesinden sonra motorun buyüzk orlanmasından dolayi termik koruyucu muddahalesinden duruyor.	Kompresör kafası yüklü olarakbaslama.	Kompresör baslığnda bulunan sikiştıilmış havayıvalfe(basınc)düşmesi)basarakbosaltabilirsiniz.
	Alçak isı.	Mekan Şartları nıda,iyi halegetirin.
	Yetersiz akım.	Şebeke geriliminin plakadaki ile tekabül attiğini kontrl edin.Olasıuzatmabanlolarıçıkartin.
ANORMALLIK SEBEP MÜDAHALE
Kompresör birCLAIMa denemesinden sonra motorun büyük zorlanmasindo pulayi termik koruyucuviouslyinden duruyor.	Hatalı veya yetersiz yağlama.	Yaqın seviyesini kontrl edin, yaniden doldurun ve gerektiğinde değistirn.
	Elektro valf etkilidehyil. Bakim Servi	sisini çağırın.
Kompresör marş esnasindo belirssiz nedenlerden dilayi duruyor.	Motor termik koruyucu mühdalesi.	Yaqın seviyesini kontrl edin.
		Tek durumluk tek fazl versiyonlar: Basınç olçer Düğmesi üzerinde mühdahe ederek&sünık ve yaniden yanık konuma getirin r (paragraf 5.5.1). Termik koruyucu,yeniden etkin hale getirin (sek. 19) ve yaniden calıstırın (paragraf 5.5.1) Eşer hata devam ediyorsa, Bakim Servisini;càğırın.
		Yildiz-üçgen starter versiyonlar: Elektrik panosu kutusu icerisinde yerleştilmiş termik Düğmesi üzerinde mühahale edin(sek. 20) ve yaniden calıstırın (sek. 2b). Eşer hata devam ediyorsa, Bakim Servisini;càğırın.
		Düşer versiyonlar: Basınç olçer Düğmesi üzerinde mühdahe ederek&sünık ve yaniden yanık konuma getirin r. Eşer hata devam ediyorsa, Bakim Servisini;càğırın.
	Elektriksel hasar. Bakim Servisini	çağırın.
Kompresör marşta ilken titreşimi ve motor dizgün olmayan viziltilar çıkartıyor. Motorda viziltı olmasına ragmen durduğunda,yeniden hareket emiyor.	Tek fazl motorlar: yogunlac kusurlu.	Yogunlaci değistirtin.
	Üç fazl motorlar: Olasilikla bir sigorta attiğindan beslemenin üç fazl sisteminden bir faz eksik.	Elektrik panosu veya elektrik kutusu icinde sigortaları kontrl edin ve gerektiğinde hasarlı olanların değistirin (sek. 23).
Şebekede anormal)yag mevcudiyeti.	Gurup icinde aşırı yag)yük. Yag seviyesini kontrl edin.
	Parçaların asinması. Bakim Servisini	sisini;càğırın.
Boşaltma musluğundan yogunlasmı sıvı akıyor.	Musluk icerisinde kır/kum mevcudiyeti.	Musluğu temizleyin.

Yaplacak her hangi巴斯ka bir muddahale, orjinal yedek parcalari talep edilerek yetkili Bakim Servislerinde icra edilmidir. Makinayi kurcalamak emniyeti tehlkeleye tokar ve ilgili garantiyi geçersiz kilar.
