BRUGSANVISNING B 35010200 STANLEY

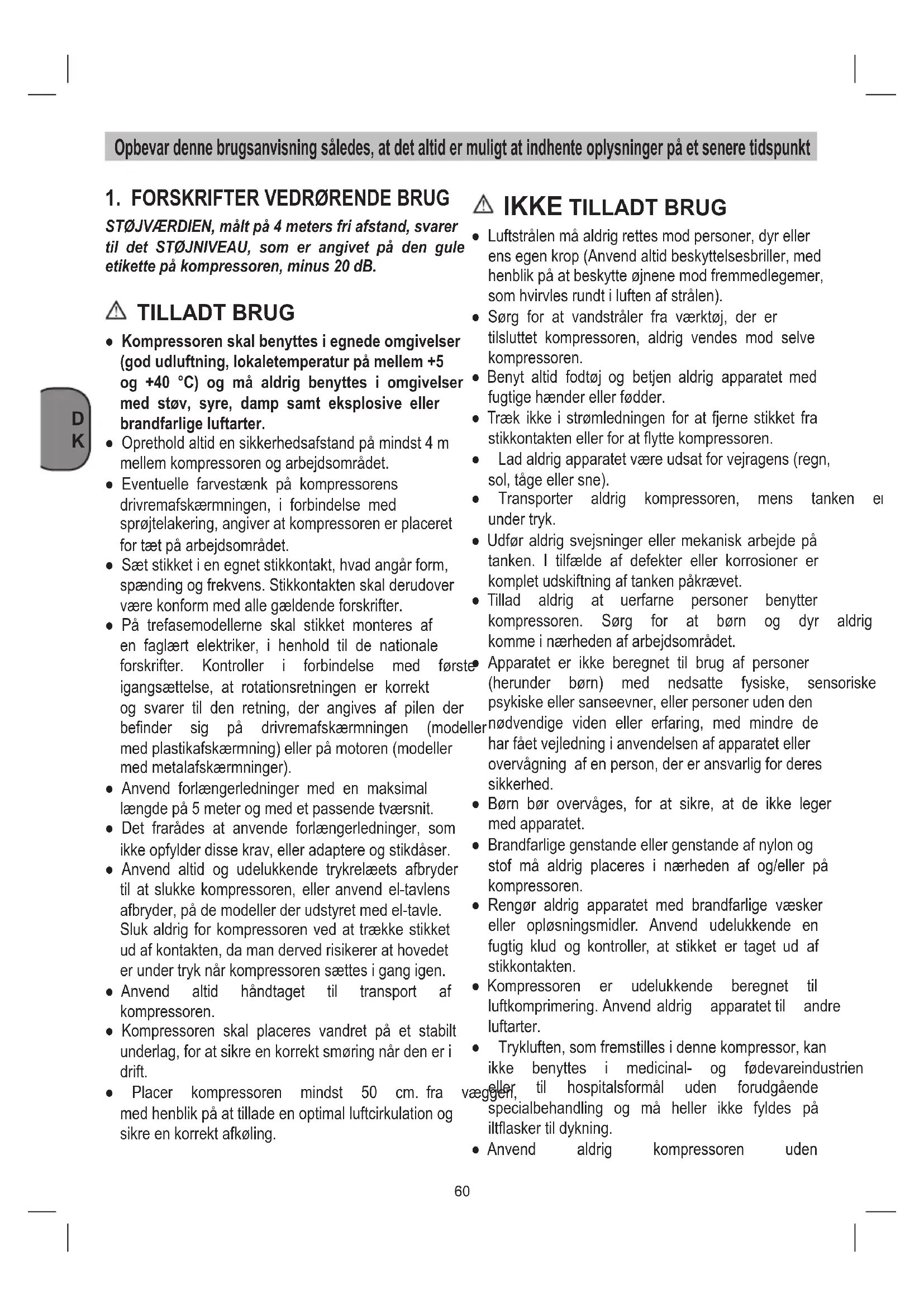

Opbevar denne brugsanvisning således, at det altid er muligt at indhente oplysninger på et senere tidspunkt

Opbevar denne brugsanvisning således, at det altid er muligt at indhente oplysninger på et senere tidspunkt

STØJVÆRDIEN, målt på 4 meters fri afstand, svarer til det STØJNIVEAU, som er angivet på den gule etikette på kompressoren, minus 20 dB. TILLADT BRUG ● Kompressoren skal benyttes i egnede omgivelser (god udluftning, lokaletemperatur på mellem +5 og +40 °C) og må aldrig benyttes i omgivelser med støv, syre, damp samt eksplosive eller brandfarlige luftarter. ● Oprethold altid en sikkerhedsafstand på mindst 4 m mellemkompressorenogarbejdsområdet. ● Eventuelle farvestænk på kompressorens drivremafskærmningen, i forbindelse med sprøjtelakering, angiver at kompressoren er placeret fortætpåarbejdsområdet. ● Sæt stikket i en egnet stikkontakt, hvad angår form, spændingogfrekvens.Stikkontaktenskalderudover værekonformmedallegældendeforskrifter. ● På trefasemodellerne skal stikket monteres af en faglært elektriker, i henhold til de nationale forskrifter. Kontroller i forbindelse med første igangsættelse, at rotationsretningen er korrekt og svarer til den retning, der angives af pilen der befinder sig på drivremafskærmningen (modeller medplastikafskærmning)ellerpåmotoren(modeller medmetalafskærmninger). ● Anvend forlængerledninger med en maksimal længdepå5meterogmedetpassendetværsnit. ● Det frarådes at anvende forlængerledninger, som ikkeopfylderdissekrav,elleradaptereogstikdåser. ● Anvend altid og udelukkende trykrelæets afbryder tilatslukkekompressoren, elleranvend el-tavlens afbryder,pådemodellerderudstyretmedel-tavle. Sluk aldrig for kompressoren ved at trække stikket ud af kontakten, da man derved risikerer at hovedet erundertryknårkompressorensættesigangigen. ● Anvend altid håndtaget til transport af kompressoren. ● Kompressoren skal placeres vandret på et stabilt underlag, for at sikre en korrekt smøring når den er i drift. ● Placer kompressoren mindst 50 cm. fra væggen, med henblik på at tillade en optimal luftcirkulation og sikreenkorrektafkøling.

● Luftstrålen må aldrig rettes mod personer, dyr eller ensegenkrop(Anvendaltidbeskyttelsesbriller,med henblik på at beskytte øjnene mod fremmedlegemer, somhvirvlesrundtiluftenafstrålen). ● Sørg for at vandstråler fra værktøj, der er tilsluttet kompressoren, aldrig vendes mod selve kompressoren. ● Benyt altid fodtøj og betjen aldrig apparatet med fugtigehænderellerfødder. ● Træk ikkeistrømledningen foratfjernestikket fra stikkontaktenellerforatflyttekompressoren. ● Ladaldrigapparatetværeudsatforvejragens(regn, sol,tågeellersne). ● Transporter aldrig kompressoren, mens tanken er undertryk. ● Udfør aldrig svejsninger eller mekanisk arbejde på tanken. I tilfælde af defekter eller korrosioner er kompletudskiftningaftankenpåkrævet. ● Tillad aldrig at uerfarne personer benytter kompressoren. Sørg for at børn og dyr aldrig kan kommeinærhedenafarbejdsområdet. ● Apparatet er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sensoriske psykiske eller sanseevner, eller personer uden den nødvendige viden eller erfaring, med mindre de har fået vejledning i anvendelsen af apparatet eller overvågning af en person, der er ansvarlig for deres sikkerhed. ● Børn bør overvåges, for at sikre, at de ikke leger medapparatet. ● Brandfarlige genstande eller genstande af nylon og stof må aldrig placeres i nærheden af og/eller på kompressoren. ● Rengør aldrig apparatet med brandfarlige væsker eller opløsningsmidler. Anvend udelukkende en fugtig klud og kontroller, at stikket er taget ud af stikkontakten. ● Kompressoren er udelukkende beregnet til luftkomprimering.Anvend aldrig apparatettil andre luftarter. ● Trykluften,somfremstillesidennekompressor,kan ikke benyttes i medicinal- og fødevareindustrien eller til hospitalsformål uden forudgående specialbehandling og må heller ikke fyldes på iltflaskertildykning. ● Anvend aldrig kompressoren uden61

6. Manometer(indstillettrykkanaflæses)

10. Sikkerhedsventil

11. Aftapningsskruetilkondensvand

12. Manometer(kedeltrykkanaflæses)

Kompressoren er beregnet til tilvejebringelse af trykluft tiltrykluftsdrevetværktøj. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug.Vifraskriverosethvertansvar,såfremtproduktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrieltellerlignendeøjemed. Saven må kun anvendes i overensstemmelse med dens tiltænkteformål.Enhverandenformforanvendelseer ikketilladt.Vifraskriverosethvertansvarforskader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt.Ansvaretbæresaleneafbrugeren/ejeren.

● Kontrollérapparatetfortransportskader.Eventuelle skader skal straks meldes til transportfirmaet som leveredekompressoren. ● Opstillingen af kompressoren bør ske i nærheden af forbrugeren. ● Lang luftledning og lange tilledninger (forlængere) skalundgåes. ● Sørgfortørogstøvfriindsugningsluft. ● Opstilikkekompressorenietfugtigtellervådtrum. ● Kompressoren må kun anvendes i dertil egnede rum(godtventilerede,omgivendetemperatur+5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosiveellerbrændbaregasserirummet. ● Kompressorenerberegnettilanvendelseitørrerum. Den må ikke anvendes i områder, hvor der arbejdes sikkerhedsafskærmning (drivrembeskyttelse) og berøraldrigelementeribevægelse. NYTTIGE OPLYSNINGER ● Kompressoren er fremstillet til at fungere ved det impulsforhold, der er specificeret på mærkatet med de tekniske specifikationer (for eksempel betyderS3-50drifti5minutterog5minuttersophold), med henblik på at undgå en overdreven ophedning af elmotoren. Skulle der opstå overophedning, udløses motorens termiske sikring, hvilket medfører en automatisk strømafbrydelse hvis temperaturen er forhøjpågrundafoverdrevenstrømabsorbering. ● Med henblik på at lette maskinens genstart, er det ydermere vigtigt at benytte trykrelæets knap og først stille den over i positionen OFF og derefter over på positionen ON igen (fig. 2). ● På enfase-modellerne er det nødvendigt at gribe manuelt ind, ved at trykke på nulstillingsknappen på motorens klembræt (fig. 19). ● På trefasemodellerne er det tilstrækkeligt enten at dreje trykrelæets knap manuelt i positionen ON eller anvende termosikringens trykknap, der er anbragt i el-tavlensboks(fig. 2b og 20). ● Enfasemodellerne er udstyret med et trykrelæ med enluftbortledningsventilmedforsinketlukning(eller enventil,dereranbragtpåtilbageslagsventilen)og som letter motorigangsætningen og det er derfor normalt, hvis ventilen udstøder et luftpust i et par sekunder,nårmotorentændesfortomtank. ● Alle kompressorerne er udstyret med en sikkerhedsventil, som udløses i tilfælde af funktionsforstyrrelser i trykrelæet, hvilket er en garantiformaskinsikkerheden.

Under tilslutning af et pneumatisk værktøj til en trykluftsslange, der udleder luft fra kompressoren, er detpåkrævetatafbrydeselveluftstrømmenislangen. ● Brug af trykluft til de forskellige forudsete anvendelsesformer (oppumpning, trykluftsværktøj, sprøjtelakering, afvaskning med vandbaserede rengøringsmidler osv.) forudsætter kendskabtil og overholdelse af de enkelte tilfældes, gældende forskrifter.62

medstænkvand. ● Oliestanden i kompressorpumpen skal kontrolleres føribrugtagning.

MONTAGE OG IDRIFTSæTTELSE Vigtigt! Maskinen skal monteres fuldstændig komplet, inden den tages i brug!

5.1 Montage af hjul (fig. 4-5)

Kompressoren er udstyret med netledning med beskyttelseskontaktstik. Denne kan tilsluttes enhver forskriftsmæssigt installeret stikdåse 230V ~ 50 Hz, somersikretmed16A.Kontroller,indendutænder, at netspændingen svarer til driftsspændingen, såledessomangivetpåkompressorensmærkeplade. Lange tilledninger samt forlængere, kabeltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter. Lave temperaturer under +5°C kan besværliggøremotorstartp.g.a.træggang.

5.4.2 Trefaset version 400 V / 50 Hz

● Kompressoren er udstyret med en netledning med 16A CEE-stik; dette råder over en fasevender. Kontroller før idriftsættelse, om motoren kører i den rigtige retning (retningspil på kileremsskærmen), idet du kortvarigt tænder kompressoren. Skulle kompressorens motor dreje i den forkerte retning, skal drejefeltet korrigeres ved at omstille fasevenderen i stikket(brugenskruetrækker,trykfasevenderenlet ind,ogdrej180°). ● Motorenerudstyretmedenoverbelastningsafbryder. Ved overbelastning af kompressoren kobler overbelastningsafbryderen automatisk fra for at beskyttekompressorenmodoverophedning.Skulle overbelastningsafbryderen reagere, så vent, indtil kompressorenerkøletaf. ● Lange tilledninger samt forlængere, kabeltromler osv.forårsagerspændingsfaldogkanforhindre,at motorenstarter. ● Lave temperaturer under +5°C kanbesværliggøre motorstartp.g.a.træggang.

Kompressoren startes ved at trække ud i den røde knap(henv.8). Kompressoren slukkes igen ved at trykke på den røde knap(henv.8).

5.5.2 Trefaset version (fig. 2b)

Kompressoren startes ved at trykke på den grønne knap(henv.8.1). Kompressoren slukkes igen ved at trykke på den røde knap(henv.8.2).

5.7 Indstilling af trykafbryderen

Vigtigt! Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde påbegyndes. Vigtigt! Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding! Vigtigt! Kedlen skal gøres trykløs inden rengørings- og vedligeholdelsesarbejder.

● Hold så vidt muligt beskyttelsesanordninger fri for støv og snavs. Tør kompressoren af med en ren klud,ellerforetagtrykluftudblæsningunderlavttryk.63

● Vi anbefaler, at kompressoren rengøres hver gang efterbrug.

Rengør af og til kompressoren med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge kompressorenskunststofdele.Sørgfor,atderikkekan trængevandindikompressorensindvendigedele. ● Slange og sprøjteværktøj skal tages ud af kompressoren inden rengøring. Kompressoren må ikkerengøresmedvand,opløsningsmidlero.lign.

Kondensvandet skal aftappes dagligt ved at åbne drænventilen(henv.11)(bundenaftrykbeholderen). Vigtigt! Kondensvandet fra trykbeholderen indeholder rester af olie. Kondensvandet skal bortskaffes ifølge miljøforskrifterne (miljødepot).

6.3 Sikkerhedsventil (henv. 10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte trykpåtrykbeholderen.Deterikketilladtatjusterepå sikkerhedsventilenellerfjerneplomben.

6.4 Regelmæssig kontrol af oliestand

Stilkompressorenpåenplan,ligeflade.Oliestanden skalværeetstedmellemMAXogMINpåskueglas(fig. 12/henvisning16). Olieskift: Anbefalet olie: SAE 15W/40 eller lignende kvalitet. Den første portionolieskal skiftes efter100 driftstimer.Herefterskalolieaftappesognyfyldespåi intervallerà300driftstimer.

Sluk motoren, og træk stikket ud af stikkontakten. Når et eventuelt lufttryk er blevet udledt, kan du skrue olieaftapningsskruen(henv.15)påkompressorpumpen ud.Holdenlilleblikrendeunder,såolienikkeløberud ukontrolleret,ogladolieopsamleienbeholder.Hvis ikke al olien løber ud, så prøv at hælde kompressoren lidt. Brugt olie skal indleveres på genbrugsstation eller lignende. Når olien er løbet ud, sætter du olieaftapningsskruen (henv. 15) på igen. Fyld ny olie på via påfyldningsåbningen(henv.14),indtiloliestandenstår, hvordenskal.Sætolieproppen(henv.14)iigen.

Efterspænding af kilerem (fig. 13-15) ● Træk stikket ud af stikkontakten, og tag kileremsafdækningenaf. ● Løsndefiremotorfastgørelsesskruer(A). ● Forskub motoren, indtil kileremmen er spændt således,atdenstadig kan trykkes 1-2 cm ned på detlængstefriested. ● Spændmotorfastgørelsesskruerne(A)fastigen,og sætkileremsafdækningenpå.

6.7 Fastspænding topstykkebolte

Kontrollér alle skruernes opspænding og i særdeleshed dempågruppenshoved(fig.24). Kontrollen skal udføres inden den første start af kompressoren.

Fastspænding topstykkebolte Kontrollen skal udføres inden den første start af kompressoren Aftapning kondens i tanken Regelmæssigt og efter arbejdes slut Kontrol af remspænding Regelmæssigt64

Rensning af indsugningsfilter (henv.1) Indsugningsfiltret forhindrer indsugning af støv og snavs.Filtretskalsometmindstemålrensesiintervaller á 100 driftstimer. Et tilstoppet indsugningsfilter vil nedsættekompressorensydelsemarkant.Løsndeto unbrakoskruer(B).Dukannutagefiltretudafdeto kunststofdele, banke det ud og foretage udblæsning med trykluft med lavt tryk (ca. 3 bar), hvorefter du sætterdetiigen(fig.16-17-18).

Vigtigt! Træk stikket ud af stikkontakten, udluft kompressoren og alle tilsluttede trykluftsværktøjer. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende. Vigtigt! Kompressoren skal opbevares i tørre omgivelser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!

Maskinen og dens tilbehør består af forskellige materialer,f.eks.metalogplast.Defektekomponenter skal kasseres ifølge miljøforskrifterne og må ikke smides udsomalmindeligthusholdningsaffald.Hvisdueritvivl: Spørgdinforhandler,ellerforhørdighosdinkommune!

8. MULIGE FEJL OG AFHJæLPNING

Tilstedeværelse af en faglært elektriker, ved indgreb på de elektriske komponenter (kabler, motor, trykrelæ, el-tavle...),erpåkrævet. FEJL ÅRSAG AFHJæLPNING Luftlækage på trykrelæets ventil. Tilbageslagsventilenfungerer ikkekorrektpga.slitageeller store mængder snavs på forseglingsstoppet. Løsn tilbageslagsventilens sekskantede hoved, rengør sædet og skivenudførtispecielgummi(udskift, omnødvendigt).Monterdeleneigenog fastspændomhyggeligt(g. 21-22). Kondensaedningenshaneer åben. Lukkondensaedningenshane. Rilsan-røreterikkesatkorrektpå trykrelæet. Sætrilsan-røretkorrektitrykrelæet. Produktionsreduktion, hyppigeigangsætninger.Lave trykværdier. Overdrevetforbrug. Mindskeforbrugaftrykluft. Lækager på samlinger og/eller slanger. Udskiftpakningerne. Tilstoppetindsugningslter. Rengør/udskift det tilstoppede indsugningslter(g. 16-17-18). Remglidning. Kontrollerremmenesopspænding(g. 15). Motoren og/eller kompressoren varmer uregelmæssigt. Utilstrækkeligudluftning. Luftudilokalet. Tilstopningafluftpassagerne. Efterseluftlteretogrengørom nødvendigt. Utilstrækkeligsmøring. Fyldmereoliepåellerudskiftolien. Efter et igangsætningsforsøg, standser kompressoren på grund af for høj motorindsats, der får termomagnetbeskyttelsen til at sætteind. Kompressorhovedeterundertryk. Kompressortoppen udtømmes ved at pressepressostatknappen. Lavtemperatur. Forøglokaletemperaturen. Utilstrækkeligspænding. Kontroller at spændingen svarer til mærkespændingen.Fjerneventuelle forlængerledninger.65

FEJL ÅRSAG AFHJæLPNING Efter et igangsætningsforsøg, standser kompressoren på grund af for høj motorindsats, der får termomagnetbeskyttelsen til at sætteind. fejlagtig eller utilstrækkelig smøring. Kontroller olieniveauet, fyld mere oliepåellerudskiftomnødvendigt. Udueligmagnetventil. Kontaktassistancecenteret. Kompressoren standser uden synligeårsager,underdrift. Motorenstermosikringharsatind. Kontrollerolieniveauet. Monofase- monostadiemodeller: Sluk og tænd igen med trykrelæetsknap(afsnit 5.5.1). Genopret termomagnetsikringen (g. 19)ogstartigen(afsnit

Kontakt assistancecenteret, hvis ulempenvarerved. Modeller med stjerne- trekantsstarter: tryk på termomagnetens knap, der eranbragtiel-tavlensboks(g. 20)ogstartigen(g. 2b) Kontakt assistancecenteret, hvis ulempenvarerved. Andre modeller: sluk og tænd igen med trykrelæets knap. Kontakt assistancecenteret, hvis ulempenvarerved. Elektriskeproblemer. Kontaktassistancecenteret. Kompressoren vibrerer under driften og motorens lyd er hakkende Hvis den standser, går den ikke i gang igen, på trods af at motorenkanhøres. Monofasemotorer: Defektkondensator. Ladkondensatorenudskifte. Trefasemotorer: En af faserne i trefaseforsyningen mangler, sandsynligvis afbrudt af ensikring. Undersøgsikringerneiel-tavlen ellerel-kassenoguskifteventuelt skadedesikringer(g. 23). Unormalolieforekomstisystemet. Overdreven oliepåfyldning i gruppen. Kontrollerolieniveauet. Segmentslitage. Kontaktassistancecenteret. Kondensudslip fra aedningshanen. Snavs/sandforekomsterihanen. Rengørhanen. Ethvert andet indgreb skal udføres af et af de autoriserede assistancecentre, idet originale reservedele er påkrævede. Maskinsikkerheden kan kompromitteres og garantien bortfalder automatisk hvis der udføres maskinændringer.66
