EIV9467 - Ocak ELECTROLUX - Ücretsiz kullanım kılavuzu

Ürün Tipi	Ankastre İndüksiyon Ocak
Marka	Electrolux
Model	EIV9467
Pişirme Bölgesi Sayısı	3 esnek bölge (6 ocak gözü)
Elektrik Beslemesi	230 V / 400 V, 11,0 kW
Bölge Başına Maksimum Güç (PowerBoost)	3200 W (maks. 10 dakika)
Kap Çapı	125 - 210 mm
Ana Fonksiyonlar	Köprü, PowerBoost, Duraklat, Zamanlayıcı (geri sayım, CountUp, Zamanlayıcı), Hob²Hood, PowerSlide, Kilit Tuşları, Çocuk Güvenliği, Güç Yönetimi, Otomatik Kapanma, OffSound Kontrol
Artık Isı Göstergesi	OptiHeat Kontrol (3 seviye)
Kontrol Tipi	Dokunmatik Tuşlar
Yüzey Malzemesi	Vitroseramik
Temizlik	Yumuşak bez, aşındırıcı olmayan deterjan, inatçı kirler için kazıyıcı
Güvenlik	Tuş Kilidi, çocuk güvenliği, otomatik kapanma, güç yönetimi
Enerji Tüketimi	186,8 Wh/kg (ocak)
Ağırlık	Kılavuzda belirtilmemiş
Cihaz Boyutları (U x G)	Kılavuzda belirtilmemiş

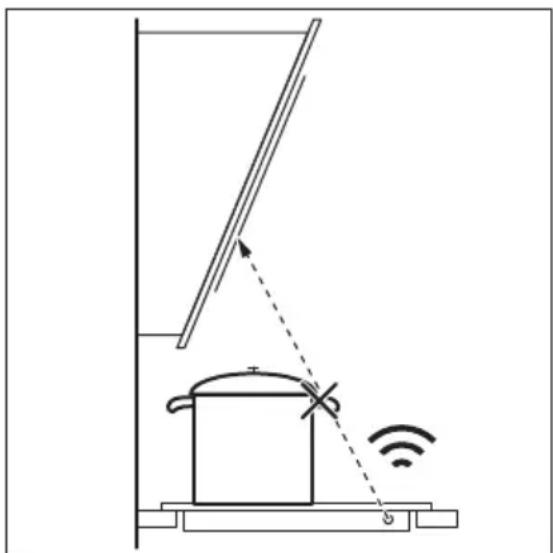

Davlumbaz Uyumluluğu	Hob²Hood (uyumlu davlumbaz ile kızılötesi iletişim)
Yedek Parçalar	Yalnızca orijinal parçalar kullanın, satış sonrası servise başvurun
Onarılabilirlik	Yalnızca kalifiye bir uzman tarafından tamir
Garanti	Verilen garanti belgesine bakın

Sık sorulan sorular - EIV9467 ELECTROLUX

Ocak nasıl etkinleştirilir?

Ocağı açmak için ① tuşuna 1 saniye basın. Kontrol paneli yanar.

İndüksiyon için hangi tür kaplar uygundur?

Dökme demir, çelik, emaye çelik, paslanmaz çelik veya çok katmanlı tabanlı kaplar kullanın. Bir mıknatısla kontrol edin: tabana yapışıyorsa, kap uyumludur. Alüminyum, bakır, cam, seramik ve porselenden kaçının.

Ocak açılmazsa ne yapmalı?

Ocağın doğru takılı olduğunu ve sigortanın atmadığını kontrol edin. Sorun devam ederse, kalifiye bir elektrikçiye başvurun.

PowerBoost işlevi nasıl kullanılır?

Bir pişirme bölgesinde PowerBoost'u etkinleştirmek için P tuşuna basın. Sembol kırmızıya döner. İşlev en fazla 10 dakika sonra otomatik olarak devre dışı kalır.

Yanlışlıkla ayar yapılmasını önlemek için tuşlar nasıl kilitlenir?

Tuş Kilidi işlevini kullanın: önce bir pişirme seviyesi ayarlayın, ardından kilit tuşuna basın. Sembol kırmızı olur ve yanıp söner. Devre dışı bırakmak için tekrar basın.

Artık ısı göstergesi ne anlama geliyor?

OptiHeat Kontrol göstergesi, pişirme bölgesinin artık ısısını belirtir. Birkaç seviyeyi gösterebilir. Gösterge yanarken bölgeye dokunmayın.

Ocak nasıl temizlenir?

Yumuşak bir bez ve aşındırıcı olmayan bir deterjan kullanın. İnatçı kirler (şeker, erimiş plastik) için özel bir kazıyıcı kullanın ve eğik tutun. Buharlı temizleyici kullanmayın.

İki pişirme bölgesi Bridge işlevi ile nasıl birleştirilir?

Her iki bölgeyi kapsayan büyük bir kap yerleştirin, ardından Bridge tuşuna basın. Bölgeler tek bir bölge gibi çalışır. Devre dışı bırakmak için tekrar basın.

'E' hata kodu görüntülenirse ne yapmalı?

Ocağı kapatın ve tekrar açmadan önce 30 saniye bekleyin. 'E' tekrar görünürse, cihazı 30 saniye prizden çekin ve tekrar takın. Sorun devam ederse, yetkili satış sonrası servise başvurun.

Zamanlayıcı nasıl etkinleştirilir?

İstediğiniz pişirme bölgesini seçin, ardından Zamanlayıcı tuşuna basın. Süreyi ayarlamak için + ve - tuşlarını kullanın (0 ila 99 dakika). Geri sayım 3 saniye sonra otomatik olarak başlar.

KULLANIM KILAVUZU EIV9467 ELECTROLUX

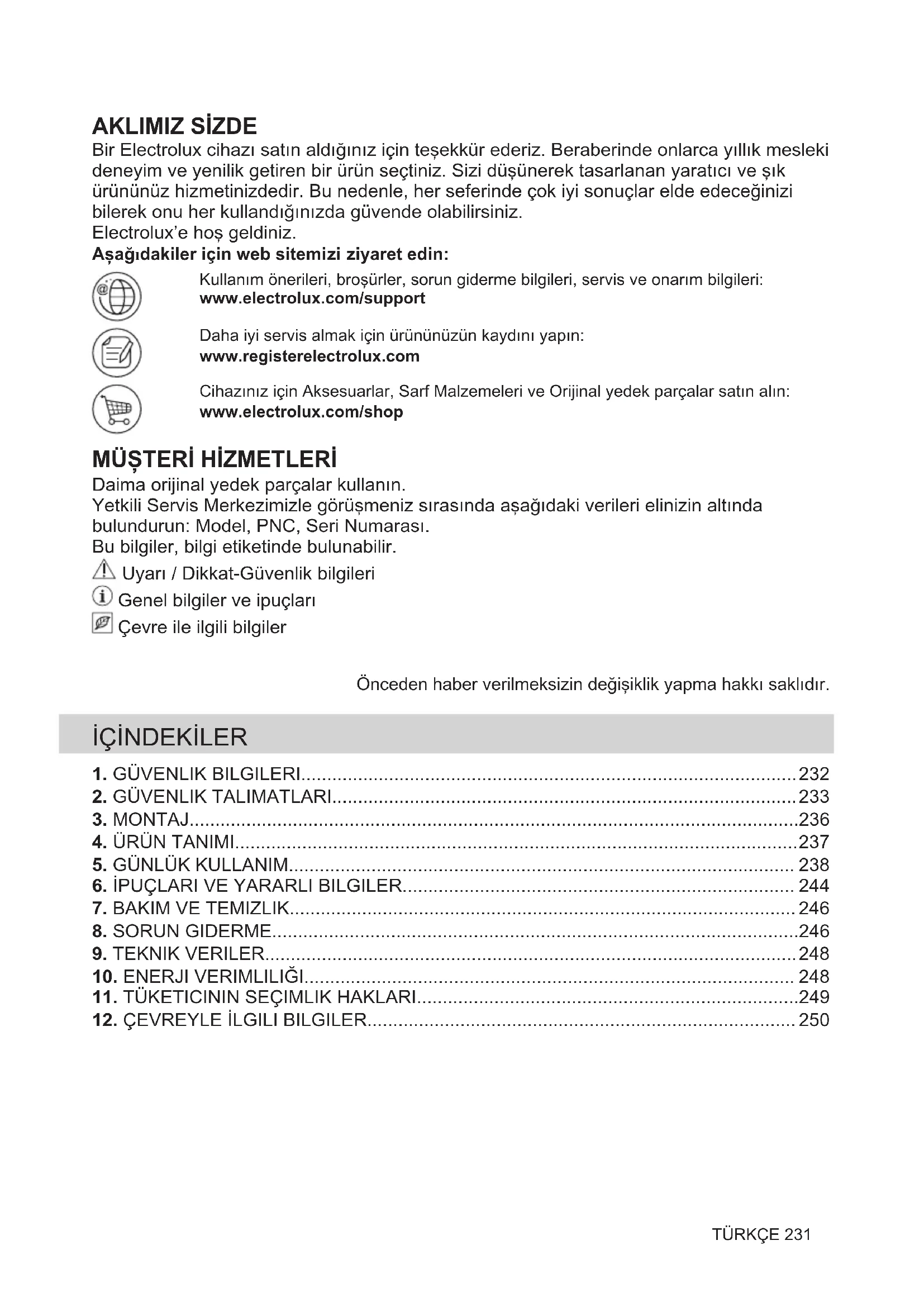

Bir Electrolux cihazı satın aldığınız için teşekkür ederiz. Beraberinde onlarca yıllık mesleki deneyim ve yenilik getiren bir ürün seçtiniz. Sizi düşünerek tasarlanan yaratıcı ve şık ürününüz hizmetinizdedir. Bu nedenle, her seferinde çok iyi sonuçlar elde edeceğinizi bilerek onu her kullandığınızda güvende olabilirsiniz.

Electrolux'e hoş geldiniz.

Aşağıdakiler ile web sitemizi ziyaret edin:

Kullanım Önerileri, broşürler, sorun giderme bilgileri, servis ve onarım bilgileri: www.electrolux.com/support

Daha iyi servis almak için ürününüzün kaydını yapın: www.registerelectrolux.com

Cihazınız için Aksesuarlar, Sarf Malzemeleri ve Orijinal yedek parçalar satın alın: www.electrolux.com/shop

MÜŞTERİ HİZMETLERİ

Daima orijinal yedek parçalar kullanın.

Yetkili Servis Merkezimizle görüşmeniz sırasında aşağıdaki verileri elinizin altında bulundurun: Model, PNC, Seri Numarası.

Bu bilgiler, bilgi etiketinde bulunabilir.

Uyarı / Dikkat-Güvenlik bilgileri i Genel bilgiler ve ipuçları Cevre ile ilgili bilgiler

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

İÇİNDEKİLER

1.GÜVENLİK BİLGİLERİ 232 2. GÜVENLİK TALİMATLARI 233 3.MONTAJ. 236 4. ÜRÜN TANIMI 237 5.GÜNLÜK KULLANIM 238 6. İPUÇLARI VE YARARLI BİLGİLER 244 7.BAKIM VE TEMİZLİK. 246 8.SORUN GİDERME. 246 9. TEKNİK VERİLER 248 10. ENERJİ VERİMLİLİĞİ 248 11. TÜKETİCİNİN SEÇİMLİK HAKLARI 249 12. ÇEVREYLE İLGİLİ BİLGİLER 250

1.△GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma ya da hasarlardan sorumlu değildir. Talimatları, ileride kullanabilmeniz için her zaman güvenli ve kolay ulaşılabilir bir yerde tutun.

1.1 Çocukların ve tehlikeye açık kişilerin güvenliği

• Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili gözetim ve denetim veya talimat sağlanmadıkça, düşük fiziksel, duyusal veya zihinsel yeteneklere sahip veya deneyim ve bilgiden yoksun kişilerin (çocuklar dahil) kullanımına yönelik değildir.
• Cihazla oynamamalarını sağlamak için çocukların gözetim altında bulundurulması gerekmektedir.
• Tüm ambalajları çocuklardan uzak tutun ve uygun şekilde bertaraf edin.
• UYARI: Cihaz çalışırken veya soğumaya alındığında, çocukları ve hayvanları cihazdan uzak tutun. Cihazın erişilebilir kısımları kullanım esnasında sıcak olabilir.
• Ocağın çocuk emniyet sistemi varsa etkinleştirilmelidir.
• Temizlik ve kullanıcı tarafından gerçekleştirilen bakım işlemleri, gözetim altında olmadıkları sürece çocuklar tarafından gerçekleştirilmemelidir.

1.2 Genel Güvenlik

• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında ısınır. Isıtma elemanlarına dokunmaktan kaçının.
• UYARI: Başında bulunulmadığı durumlarda ocak üzerinde katı veya sıvı yağ ile pişirme yapmanız yangına neden olabilir.
• Yangını ASLA su ile söndürmeye çalışmayın. Cihazın elektrik bağlantısını kesin ve ateşin üstünü bir kapak veya yangın battaniyesi ile kapatın.
• UYARI: Cihaz, zamanlayıcı gibi harici bir bağlantı cihazından güç almamalıdır veya yardımcı bir cihaz tarafından düzenli olarak kapatılıp açılan bir devreye bağlanmamalıdır.
• DİKKAT: Pişirme süreci kontrol edilmelidir. Kısa süreli pişirme süreçleri sürekli olarak kontrol edilmelidir.
• UYARI: Yangın tehlikesi: Pişirme yüzeylerinin üzerine Türkiye koymayın.
• Isınma ihtimali bulunduğundan ocak yüzeyi üzerine bıçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın. Cihazı, yerleşik yapıya kurmadan kullanmayın. Cihazı temizlemek için buharlı temizleyici kullanmayın. Her kullanımdan sonra kontroller vasıtasıyla ocağı kapatın veya yalnızca tencere saptama özelliğine güvenmeyin.
• Cam seramik yüzeyin / cam yüzeyin çatlak olması halinde, cihazı kapatın ve fişini prizden çekin. Cihazın doğrudan bağlantı kutusu yoluyla elektrik şebekesine bağlanması durumunda, cihazın elektrik bağlantısını kesmek için sigortayı çıkarın. Her iki durumda da Yetkili Servis Merkezi ile iletişim kurun.
• Elektrik kablosunun zarar görmesi durumunda, bir hasarın meydana gelmesine engel olmak için, kablonun değişimi, üretici, yetkili servis veya benzer nitelikteki kalifiye bir kişi tarafından yapılmalıdır.
• UYARI: Sadece pişirme cihazının üreticisi tarafından tasarlanmış veya cihazın üreticisi tarafından talimatlarda kullanıma uygun gösterilmiş ya da cihazdaki dahili ocak korumalarını kullanın. Uygunsuz korumaları kullanmak kazalara neden olabilir.

2. GÜVENLİK TALİMATLARI

2.1 Montaj

UYARI!!

Cihazın montajı yalnızca kalifiye bir kişi tarafından yapılmalıdır.

UYARI!

Yaralanma veya cihazın zarar görme riski söz konusudur.

• Tüm ambalajları çıkarın.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.
• Cihazla birlikte verilen montaj talimatlarini takip edin.
• Diger cihazlar ve uniteler arasinda olmasi gereken minimum mesafeyi koruyun. Cihazi hareket ettirdiginizde dikkatli olun, cihaz agirdir. Her zaman koruyucu eldiven ve koruyuculu ayakkabi kullanin. Nemin kabarmaya neden olmasini onlemek icin kesik yuzeyleri yakitkan malzeme ile yakitin. Cihazin altini buhar ve nemden koruyun. Cihazi kapinin yanina veya pencere altina monte etmeyin. Boylece, kapi ya da pencere acildiginda sicak pisirme kaplarinin cihazin ustunden dusmesini onleyebilirsiniz.
• Her cihazin altinda bir sogutma fani bulunmaktadir.
• Cihaz bir cekmece uzerine konulursa:
• Iceri cekilebilecek kucuk kagit parcalarini cekmece icinde tutmayin, aksi takdirde sogutucu fanlar zarar gorebilir ya da sogutma sistemi bozulabilir.
• Cihazin alti ile cekmecede sakli parcalar arasinda en az 2 cm bosluk kalmasina dikkat edin.
• Cihazin altindaki dolapta bulunan tum bolme panellerini cikarin.

Tum elektrik baglantilari yetkin bir elektrikci tarafindan yapilmalidir. Cihaz topraklanmalidir. Cihaz uzerinde herhangi bir mudahale yapmadan once elektrik baglantisinin kesildiginden emin olun. Anma degeri plakasindaki parametrelerin ana guc kaynaginin elektrik gucune uygun oldugundan emin olun. Cihazin dogru sekilde monte edildiginden emin olun. Gevsek ve uygun olmayan fis ve priz baglantilari (varsa) terminalin asiri isinmasina neden olabilir. - Kriterlere uygun elektrik kablosu kullanin. - Elektrik kablosunun dolasmasina izin vermeyin.

• Bir seks korumasinin bulundugundan emin olun.
• Kablo uzerinde gerilim azaltici kelepce kullanin. Cihazi yakindaki prize takarken, elektrik baglantilarinin ve, varsa, fisin sicak cihazlara ve sicak pisirme kaplarina temas etmesini onleyin.
• Priz cogalticilarini ve uzatma kablolarini kullanmayin.
• Varsa, elektrik fisine ve elektrik kablosuna hasar vermemeye ozen gosterin. Hasarlı bir elektrik kablosunu degistirmek icin Yetkili Servis Merkezimize ya da bir elektrikciye basvurun.
• Akim tasiyan ve izole edilmis parcalarin darbe korumasi arac kullanilmaksizin cikarilamayacak sekilde takilmalidir.
• Fisi prize sadece montaj tamamlandiktan sonra takin. Kurulumdan sonra elektrik fisine erisilebildiginden emin olun.
• Priz gezemesi fişi takmayın. Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.
• Sadece doğru yalıtım malzemelerini kullanın: hat koruyucu devre kesiciler, sigortalar (vida tipi sigortalar), toprak kaçağı kesicileri ve kontaktörler.
• Elektrik tesisatı, cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığı en az 3 mm olmalıdır.

2.3 Kullanım

UYARI!

Yaralanma, yanma ya da elektrik çarpması riski vardır.

• İlk kullanımdan önce tüm ambalajları, etiketleri ve (varsa) koruyucu filmi çıkarın.
• Bu cihaz, yalnızca evde kullanım (iç mekanda) içindir. Cihazın teknik özelliklerini kesinlikle değiştirmeyin. Havalandırma deliklerinin kapalı olmadığından emin olun.
• Çalışır durumdayken cihazı denetimsiz bırakmayın.

Her kullanımdan sonra pişirme bölgesini "kapalı" konumuna ayarlayın. - Pişirme bölgesinin üzerinde çatal bıçak takımı, saplı tencere ya da kalıp gibi gereçler bulundurmayın. Pişirme sırasında bu gereçler ısınabilir. Cihazı ıslak ellerle veya cihaz suyla temas ettiğinde çalıştırmayın. Cihazınızı bir çalışma yüzeyi veya saklama yüzeyi olarak kullanmayın. - Eğer cihazın yüzeyinde çatlak oluşursa hemen cihazın güç kaynağı ile bağlantısını kesin. Bunu elektrik çarpmasını önlemek için yapmalısınız. - Kalp pili bulunan kullanıcılar, cihaz çalışırken indüksiyonlu pişirme bölgelerinden minimum 30 cm uzakta durmalıdırlar. - Yiyecekleri sıcak yağa koyduğunuzda, yağ sıçrayabilir.

UYARI!

Yangın ve yanma riski

Katı ve sıvı yağlar ısıtıldığında yanıcı buhar salabilir. Yağla pişirirken alevleri veya ısıtılmış nesneleri yağdan uzak tutun. - Çok sıcak yağdan çıkan buhar, kendiliğinden yanmaya neden olabilir. Gıda kalıntıları içerebilen kullanılmış yağ, ilk kez kullanılan yağdan daha düşük bir sıcaklıkta yangına neden olabilir. - Yanıcı veya yanıcı ürünlerle ıslanan nesneleri cihazın içine, yanına veya üstüne koymayın.

UYARI!

Cihazın zarar görme riski vardır.

• Sıcak pişirme kaplarını kontrol panelinin üzerinde tutmayın.
• Sıcak tencere kapaklarını ocağın cam yüzeyinin üzerine koymayın.
• Pişirme kaplarını boş iken ısıtmayın. Cihazın üzerinde nesne veya pişirme kabı bırakmamaya dikkat edin. Yüzey zarar görebilir.
• Pişirme bölgelerini boş pişirme kapları ile veya pişirme kapları olmadan etkinleştirmeyin. Cihazın üzerine alüminyum folyo koymayın.
• Dökme demir, alüminyum veya alt kısmı hasarlı pişirme kapları, cam / cam seramik

üzerinde çiziklere neden olabilir. Bu nesneleri pişirme yüzeyinde hareket ettirmeniz gerektiğinde daima yukarı kaldırın.

• Bu cihaz sadece pişirme amaçlıdır. Odayı ısıtmak gibi başka amaçlar için kullanılmamalıdır.

2.4 Bakım ve temizlik

• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.
• Temizlemeden önce cihazı kapatın ve soğumasını bekleyin.
• Cihazı temizlemek için su spreyi veya buhar kullanmayın. Cihazı yumuşak nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünler, aşındırıcı ovma bezleri, çözücüler veya metal cisimler kullanmayın.

2.5 Servis

Cihazı onarmak için yetkili bir Servis Merkezine başvurun. Yalnızca orijinal yedek parçaları kullanın. - Bu ürünün içindeki lamba(lar) ve ayrıştırılan yedek parça lambalar ile ilgili olarak: Bu lambaların sıcaklık, titreşim, nem gibi ev aletlerindeki aşırı fiziksel koşullara dayanması ya da cihazın çalışma durumu hakkında bilgi vermesi amaçlanmıştır. Diğer uygulamalarda kullanılmak üzere tasarlanmamışlardır ve ev odası aydınlatması için uygun değillerdir.

2.6 Elden Çıkarma

UYARI!

Yaralanma ya da boğulma riski.

Cihazın imhası için satıcınızla, üreticinin yetkili servisiyle ya da bölgenizdeki yerel katı atık operatörü ile iletişime geçin. Cihazın fişini prizden çekin. Cihazı ana elektrik kablosundan ayırın, bağlantısını kesin ve atın.

3. MONTAJ

UYARI!

Güvenlik bölümlerine bakın.

3.1 Montaj öncesi

Ocağı kurmadan önce, aşağıdaki bilgileri bilgi etiketinden yazın. Bilgi etiketi ocağın altındadır.

Seri numarası

3.2 Ankastre ocaklar

Ankastre ocakları sadece standartlara uygun ankastre bölmelere ve tezgah altlarına yerleştirildikten sonra kullanın.

3.3 Bağlantı kablosu

Ocakla birlikte bir bağlantı kablosu. - Hasar gören ana kabloları değiştirmek için kullanılacak kablo türü: H05BB-F veya H05V2V2-F. Yetkili Servis Merkezini arayın. Bağlantı kablosu yalnızca kalifiye bir elektrikçi tarafından değiştirilebilir.

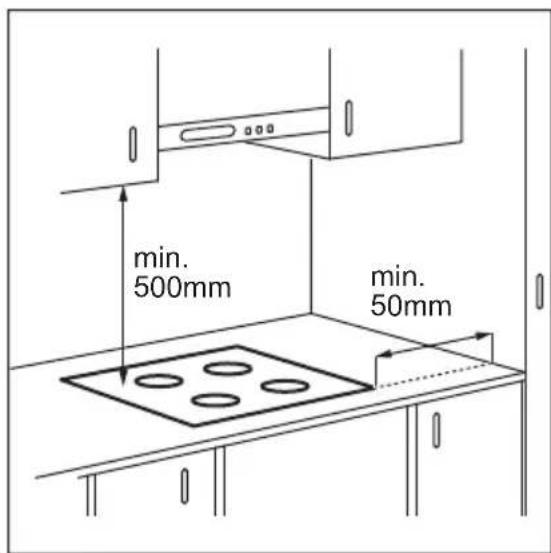

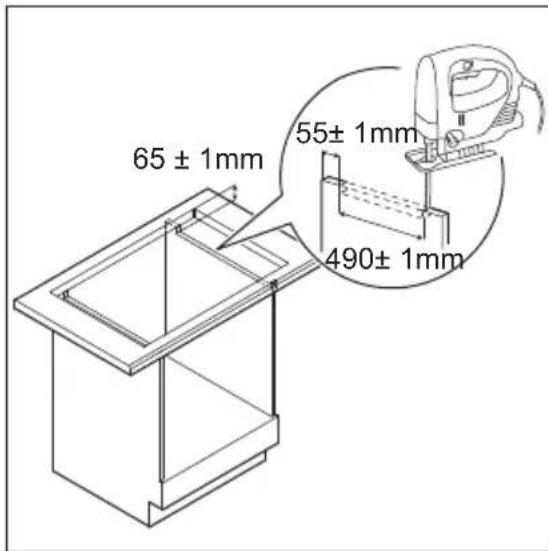

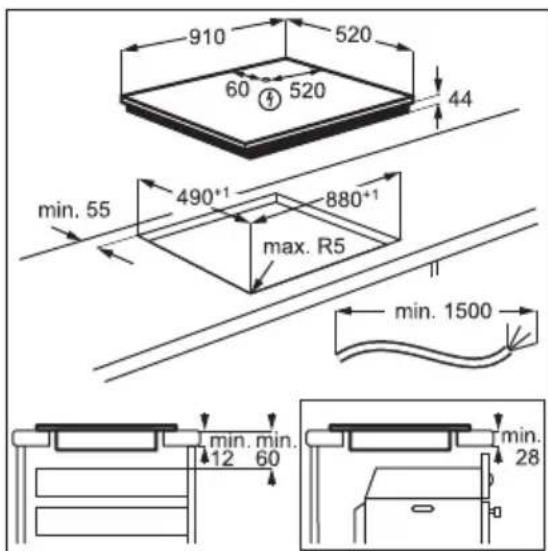

3.4 Montaj

Ocağı bir davlumbazın altına kuracaksanız, lütfen davlumbaz kılavuzundan cihazlar arasındaki minimum mesafeye bakın.

Cihaz bir çekmece üzerine monte edilmişse, ocak havalandırması, pişirme işlemi sırasında çekmecede saklanan eşyaları ısıtabilir.

Aşağıdaki şekilde belirtildiği gibi "Electrolux İndüksiyonlu Ocak Nasıl Kurulur - Tezgah Üzeri Kurulum" yazarak video içeriğini bulabilirsiniz.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Pişirme Yüzeyi Düzeni

1 İndüksiyonlu pişirme yüzeyi 2 Kontrol paneli

4.2 Kontrol Paneli Düzeni

14

13

Cihazı çalıştırmak için sensör alanlarını kullanın. Gösterge ekranları, göstergeler ve sesler hangi fonksiyonların çalışmakta olduğunu bildirir.

Sensör alanı Açıklama

1	①	Oçağı etkinleyleirmek ve deyreDMI birakmak ilein.
2		Kilitle vya Çocuk Emniyet Cihazi fonksiyonunu etkinleyleirmek ve deyreDMI birak- mak ilein.
3		Etkin bölgeyi Güstermek ilein.
4		CountUp Timer güstergesi.
5		Geri Sayın Sayacı Güstergesi.
6	- Zamanlayüncü ekranı: 00 - 99 dakı.
7		Bridge etkinleyleirmek ve deyreDMI birakmak ve modlararasinda geleçis yapmak ilein.
8		Zamanlayüncü fonksiyonlarıncı seçmek ilein.
9	+/-	Süreyi artircmak ve azaltmak ilein.

Sensör alanı Açıklama

10	Hob2Hood fonksiyonunu etkinleşirmek ilein.
11	Beklet fonksiyonunu etkinleşirmek ilein.
12	PowerBoost fonksiyonunu etkinleşirmek ilein.
13	- ls'i ayari yapmak ilein: 0 - 9.
14	PowerSlide fonksiyonunu etkinleşirmek ilein.

5. GÜNLÜK KULLANIM

UYARI!

Güvenlik bölümlerine bakın.

5.1 Etkinleştirme ve devre dışı bırakma

Ocağı çalıştırmak veya devre dışı bırakmak için ögesine 1 saniye dokunun.

Ocağı etkinleştirdikten sonra kontrol paneli belirir ve ocağı devre dışı bırakmanızla beraber kapanır.

5.2 Otomatik Kapanma

Fonksiyon şu durumda ocağı otomatik olarak devre dışı bırakır:

Ocağa 50 saniye içinde herhangi bir pişirme kabı koymadığınızda, - Pişirme kabını koyduktan sonra 50 saniye içinde ısı ayarını yapmadığınızda, - kontrol paneli üzerine 10 saniyeden daha uzun süre bir şey (tava, bez vb.) koyduğunuzda ya da bir sıvı döküldüğünde. Sesli bir sinyal duyduğunuzda, ocak devre dışı kalır. Nesneyi kaldırın veya kontrol panelini temizleyin. - ocak aşırı ısınırsa (ör: tavanın içinde su kalmadığında). Ocağı yeniden kullanmadan önce pişirme bölgesinin soğumasını bekleyin. - bir pişirme bölgesini devre dışı bırakmazsanız veya ısı ayarını değiştirmezseniz. Ocak bir süre sonra devre dışı kalır.

Isı ayarı ile ocağın devre dışı kalma süresi ilişkisi:

Isı ayarı Ocak şununla birlikte devre dışı kalır:

1 - 2 6 saat

3 - 4 5 saat

5 4 saat

6 - 9 1,5 saat

5.3 Pişirme bölgesinin kullanımı

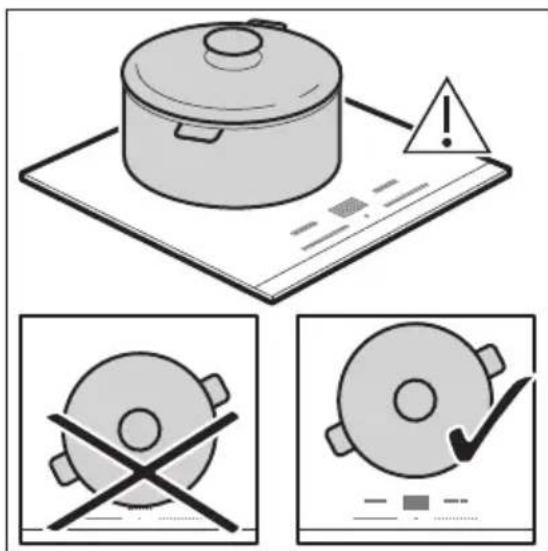

DİKKAT!

Sıcak pişirme kaplarını kontrol paneline koymayın. Elektronik aksamların hasar alma riski vardır.

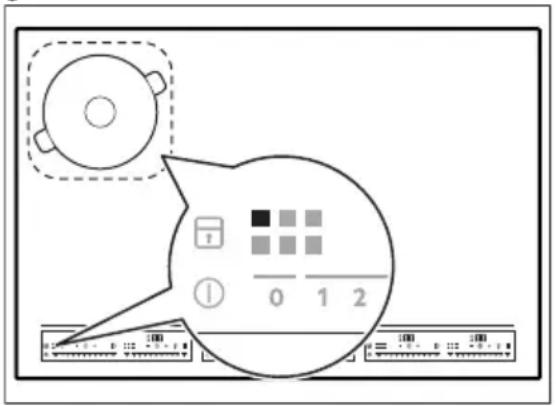

Pişirme kabını seçilen bölgenin ortasına yerleştirin.

İndüksiyonlu pişirme bölgeleri, pişirme kabının alt kısmının boyutlarına otomatik olarak uyum sağlar. Pişirme kabını doğru konuma yerleştirdiğinizde, ocak bunu tanır ve uygun kontrol çubuğu belirir. Kontrol çubuğunun üzerinde bir kırmızı pişirme bölgesi göstergesi belirir ve tencerenin konumunu gösterir.

Kontrol panelinin üzerindeki her bir kare indüksiyonlu pişirme yüzeyindeki bir pişirme bölgesini temsil eder. Bölge göstergeleri, hangi pişirme bölgesinin uygun kontrol çubuğu tarafından kontrol edildiğini gösterir.

5.4 Isı ayarı

1. Kontrol çubuğunda istediğiniz ısı ayarına basın. Parmağınızı kontrol çubuğunda hareket ettirerek de pişirme bölgesinin ısı ayarını yapabilir ve değiştirebilirsiniz.
2. Pişirme bölgesini devre dışı bırakmak için 0'a basın.

Pişirme bölgesine tencere koyduğunuzda ve ısı ayarı yaptığınızda, ısı ayarı tencereyi kaldırdıktan sonra 2 dakika boyunca yanık kalır. Kontrol çubuğu ve pişirme bölgesi göstergesi 2 dakika yanıp söner. Bu süre zarfında tencereyi pişirme bölgesine yeniden koyarsanız ısı ayarı yeniden etkinleşir. Aksi halde pişirme bölgesi devre dışı kalır.

5.5 OptiHeat Control (3 kademeli artık ısı göstergesi)

UYARI! \[\equiv /F\] Gösterge açık olduğu sürece artık ısı nedeniyle yanma riski vardır.

İndüksiyonlu pişirme bölgeleri pişirme için gerekli ısıyı DOĞRUDAN pişirme kabının tabanına yayılmasını sağlar. Cam seramik, pişirme kaplarının ısısı ile ısınır.

Pişirme bölgesi sıcak olduğunda \[\overline{\overline{\mathbf{\Pi}}}_{\overline{\mathbf{\Pi}}}\] /=/ - göstergeleri yanar. Kullanmakta olduğunuz pişirme bölgeleri için artık ısı seviyesini gösterir.

Gösterge aşağıdaki durumlarda yanabilir:

• kullanmıyor olsanız bile yandaki pişirme bölgeleri sebebiyle,
• soğuk pişirme bölgesine sıcak pişirme kabı yerleştirildiğinde,
• ocak devre dışı bırakıldığında ancak pişirme bölgesi hala sıcak olduğunda.

Pişirme bölgesi soğuduğunda gösterge kaybolur.

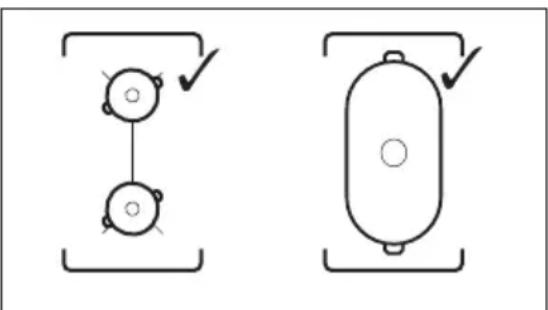

5.6 Bridge

Bu fonksiyon iki pişirme bölgesini birleştirir ve birlikte çalışırlar. Fonksiyonu büyük pişirme kapları için kullanabilirsiniz.

1. Pişirme kabını iki pişirme bölgesine koyun. Pişirme kabı her iki bölgenin merkezlerini kapsamalıdır. ] beyaza döner.
2. Fonksiyonu etkinleştirmek için \[\] düğmesine dokunun.
3. Isı ayarını yapın.

Pişirme kabı, her iki bölgenin merkezini kaplamalı ancak alan işaretlemesinin ötesine geçmemelidir.

Fonksiyonu devre dışı bırakmak için öğesine dokunun. Pişirme bölgeleri bağımsız çalışır.

5.7 PowerBoost

Bu fonksiyon, uygun indüksiyonlu pişirme bölgesi için pişirme kabının büyüklüğüne oranla daha fazla güç etkinleştirir. Fonksiyon yalnızca sınırlı bir süre için etkinleştirilebilir.

Pişirme bölgesi için fonksiyonu etkinleştirmek üzere P simgesine dokunun. Sembol kırmızıya döner. Fonksiyon otomatik olarak devre dışı bırakır.

i

Maksimum süre değerleri için bkz. "Teknik veriler".

5.8 Beklet

Fonksiyon etkin olduğunda, 1 ve 1 sembolleri kullanılabilir.

Fonksiyon, zamanlayıcı fonksiyonlarını durdurmaz.

Fonksiyonu etkinleştirmek için Husuna basın. Simge kırmızıya döner. Isı ayarı 1'e düşer.

Fonksiyonu devre dışı bırakmak için öğesine basın. Simge beyaza döner. Bir önceki ısı ayarı belirir.

5.9 Zamanlayıcı

Geri Sayım Sayacı

Tek bir pişirme süresi boyunca pişirme bölgesinin ne kadar süre çalışacağını ayarlamak için bu fonksiyonu kullanın.

İlk olarak ısı ayarını, ardından fonksiyonu ayarlayın.

1. Fonksiyonu etkinleştirmek veya zamanı değiştirmek için ögesine dokunun.

Ekranda zamanlayıcı haneleri ve + - göstergeleri belirir. Kırmızıya döner ve

beyaza döner.

Zamanlayıcı ayarlanmazsa, tüm göstergeler 4 saniye sonra kaybolur.

1. Süreyi ayarlamak için (00 - 99 dakika) + veya ögesine dokunun.

3 saniye sonra zamanlayıcı otomatik olarak geri sayıma başlar. ve göstergeleri kaybolur. kırmızı kalır.

Zaman sona erdiğinde bir sinyal sesi duyulur ve yanıp söner. Sinyal sesini durdurmak için ögesine dokunun.

Fonksiyonu devre dışı bırakmak için ① ögesine dokunun. ve göstergeleri yanar. Ekranda ögesini ayarlamak için veya ögelerini kullanın. Alternatif olarak, ısı seviyesini 0 ögesine ayarlayın. Sonuç olarak bir sinyal sesi duyulur ve zamanlayıcı iptal edilir.

CountUp Timer

Bir pişirme bölgesinin ne kadar süre çalışacağını izlemek için bu fonksiyonu kullanabilirsiniz.

Fonksiyonu etkinleştirmek için ögesine iki kez dokunun.

Gösterge kırmızıya döner, zamanlayıcı otomatik olarak saymaya başlar.

Fonksiyonu devre dışı bırakmak için ögesine dokunun. Göstergeler yandığında - ögesine dokunun.

Zaman Ayari

Bu fonksiyonu ocak etkin ancak pişirme bölgeleri çalışmıyorken kullanabilirsiniz.

Kontrol panelini görmek için pişirme bölgesine bir tencere koyun.

1. Fonksiyonu etkinleştirmek için göstergesi kırmızıya dönene kadar öğesine dokunun.
2. Zamanı ayarlamak için + veya - öğesine dokunun.

Fonksiyon 4 saniye sonra otomatik olarak başlar ve göstergeleri kaybolur, kırmızı kalır. Fonksiyonu ayarladığınızda, tencereyi kaldırabilirsiniz.

Zaman sona erdiğinde bir sinyal sesi duyulur ve yanıp söner. Sinyal sesini durdurmak için öğesine dokunun.

Fonksiyonu devre dışı bırakmak için öğesine dokunun. Ve göstergeleri yanar. Ekranda öğesini ayarlamak için veya öğelerini kullanın.

i

Fonksiyon hiçbir pişirme bölgesinin çalışması üzerinde etkili değildir.

5.10 Kilit

Ocak açıkken kontrol panelini kilitleyebilirsiniz. Bu, ısı ayarının yanlışlıkla değiştirilmesini engeller.

Önce ısı ayarını yapın.

Fonksiyonu etkinleştirmek için ögesine dokunun.

Sembol kırmızıya döner ve söner.

Fonksiyonu devre dışı bırakmak için sembol beyaza döner.

i

Ocağı devre dışı bıraktığınızda bu fonksiyon da devre dışı kalır.

5.11 Çocuk Emniyet Cihazı

Bu fonksiyon, ocağın kazara çalışmasını önler.

Öncelikle ocağı açın ve ısı ayarını yapmayın.

Fonksiyonu etkinleştirmek için kırmızıya dönene kadar ögesine dokunun.

Kontrol çubukları kaybolur. Ocağı devre dışı bırakın.

Ocağı devre dışı bıraktığınızda, fonksiyon hala etkindir.

Sadece bir pişirme süresi boyunca fonksiyonu etkinleştirmek için: Ocağı

ile açın. Delirir. Ögesine beyaza dönene kadar dokunun. Kontrol çubukları belirir. Isı ayarını 50 saniye içerisinde yapın. Ocağı çalıştırabilirsiniz. Sembolüne dokunarak ocağı devre dışı bıraktığınızda, fonksiyon hala etkindir.

Fonksiyonu kalıcı olarak devre dışı bırakmak için: Ocağı açın ve ısı ayarı yapmayın. 10 ögesi beyaza dönene kadar dokunun. Kontrol çubukları belirir. Ocağı devre dışı bırakın.

5.12 PowerPoint

Bu işlev, pişirme kabını indüksiyon pişirme alanında başka bir yere taşıyarak sıcaklığı ayarlamanıza imkan verir.

Fonksiyon, indüksiyon pişirme alanını farklı ayarlarına sahip üç alana böler. Ocak, pişirme kabının yerini algılar ve ilgili yere karşılık gelen ısı ayarını yapar.

İşlevi çalıştırırken sadece bir tencere kullanın. Isı ayarını değiştirmek istiyorsanız, pişirme kabını kaldırın ve farklı bir bölgeye koyun. Pişirme kabını kaydırmak yüzeyin çizilmesine ve renginin değişmesine neden olabilir.

Bölgelerden yalnızca bir tanesi kullanılsa bile bölge göstergesi bir köprüdeki her iki bölgeyi de gösterir.

• Isı ayarını yalnızca bölgelerden en az biri otomatik olarak etkinleştirildiğinde manuel olarak ayarlayabilirsiniz.

Her konum için ısı ayarını bağımsız olarak değiştirebilirsiniz. Ocağı kapattığınızda, ısı ayarlarınızı hatırlar ve fonksiyonu bir sonraki etkinleştirmenizde bu ayarı uygular.

• Isı ayarını değiştirmek istiyorsanız, pişirme kabını kaldırın ve farklı bir bölgeye koyun. Pişirme kabını kaydırmak yüzeyin çizilmesine ve renginin değişmesine neden olabilir.

Fonksiyonu etkinleştirmek için öğesine dokunun.

Simge kırmızıya döner ve kontrol çubuğu varsayılan ısı ayarını gösterir. Tüm ısıtma bölgeleri 9 dakika çalışır.

9 dakika sonra sesli bir sinyal duyulur ve boş pişirme bölgeleri devre dışı bırakılır. Bu

fonksiyonu yeniden başlatmak için öğesine dokunun. Tencereyi hareket ettirebilir veya yeni bir bölgeye koyabilirsiniz. Varsayılan ısı ayarını elle düzenlemek için kontrol çubuğuna dokunarak uygun seviyeyi seçin.

• Varsayılan ısı ayarını sadece fonksiyon etkinken değiştirebilirsiniz. Her konum için varsayılan ısı ayarını tek tek değiştirebilirsiniz. Ocağı kapattığınızda, cihaz ayarlarınızı hatırlar ve fonksiyonu yeniden etkinleştirdiğinizde bu ayarları uygular.

Fonksiyonu devre dışı bırakmak için öğesine basın. Simge beyaza döner.

5.13 Hob²Hood

Aynı fonksiyona sahip ocak ve davlumbazın iletişim kurarak uyumlu çalışmalarını sağlayan teknolojidir. Hem ocakta hem de davlumbazda kızılötesi sinyal iletici bulunmaktadır. Davlumbazın hızı, ocaktaki en sıcak pişirme kabının seviye ayarı ve sıcaklığına göre otomatik olarak belirlenir. Davlumbazı ocak üzerinden manuel olarak da çalıştırabilirsiniz.

Davlumbazların çoğunluğunda, uzaktan kontrol sisteminin varsayılan ayarı devre dışıdır. Bu fonksiyonu kullanmadan önce etkinleştirin. Daha fazla bilgi için davlumbaz kullanma kılavuzuna bakın.

Fonksiyonun otomatik olarak çalıştırılması

Fonksiyonu otomatik çalıştırmak için otomatik modu H1 - H6 olarak ayarlayın. Ocak normalde H5 olarak ayarlanmıştır.

Davlumbaz, ocağı çalıştırdığınız zaman tepki verir. Ocak, pişirme kabininin sıcaklığını otomatik olarak ölçerek fan hızını ayarlar.

Aydınlatmanın etkinleştirilmesi

Fırın içi aydınlatma, ocak çalıştığı zaman otomatik olarak çalışacak şekilde ayarlayabilirsiniz. Bunun için otomatik modu H1-H6 olarak ayarlayın.

Davlumbazın ışığı, ocak devre dışı kaldıktan 2 dakika sonra söner.

Otomatik modlar

Oto-

matik aydin-latma

Kayna-ma1)

Kizart-ma2)

Mod H0 Kapalı Kapalı Kapalı

Mod H1 Açık Kapalı Kapalı

Mod H2 Açık Fan hızı 1 Fan hızı 1

Mod H3 Açık Kapalı Fan hızı 1

Mod H4 Açık Fan hızı 1 Fan hızı 1

Mod H5 Açık Fan hızı 1 Fan hızı 2

Mod H6 Açık Fan hızı 2 Fan hızı 3

1) Ocak kaynatma işlemini tespit eder ve fan hızını otomatik moda göre etkinleştirir. 2) Ocak kızartma işlemini tespit eder ve fan hızını otomatik moda göre etkinleştirir. 3) Bu mod, fanı ve ışığı etkinleştirir ve sıcaklıkla ilgili değildir.

Otomatik modun değiştirilmesi

1. Cihazı devre dışı bırakın.
2. ① Düğmesine 3 saniye dokunun. Gösterge ekranı yanıp söner.
3. Düğmesine 3 saniye dokunun.
4. Öğesine yanana kadar birkaç kez dokunun.
5. Otomatik modlardan birini seçmek için

Zamanlayıcıdaki öğesine dokunun. Pişirmeyi tamamlayıp ocağı kapattıktan sonra davlumbaz fanı belirli bir süre çalışmaya devam edebilir. Bu süreden sonra sistem, fanı otomatik olarak devre dışı bırakır ve fanı yanlışlıkla etkinleştirmenizi 30 saniye boyunca engeller.

Davlumbazı doğrudan davlumbaz panelinden çalıştırmak için fonksiyonla ilgili otomatik modu devre dışı bırakın.

Fan hızını manuel olarak çalıştırma

Davlumbazı, ocaktan manuel olarak çalıştırabilirsiniz.

Ocak aktifken, simgesine dokunun. Bu, fonksiyonu otomatik çalıştırmayı devre dışı bırakır ve fan hızını manuel olarak değiştirmenize olanak sağlar.

Öğesine bastığınızda fan hızını bir kademe artırırsınız. En yüksek hız ayarına ulaştıktan sonra öğesine tekrar basarak, hız ayarını 0 konumuna getirip davlumbazı kapatabilirsiniz. Fanı tekrar fan hızı 1 seviyesinde çalıştırmak için öğesine dokunun.

Fonksiyonun otomatik çalıştırılmasını etkinleştirmek için, ocağı devre dışı bırakın ve sonra tekrar etkinleştirin.

5.14 OffSound Control (Seslerin devre dışı bırakılması ve etkinleştirilmesi)

Öncelikle ocağı kapatın.

1. Fonksiyonu etkinleştirmek için ① ögesine 3 saniye süreyle basın. Ekran yanıp söner.
2. düğmesine 3 saniye dokunun. veya belirir.
3. Aşağıdaki ayarlar arasından seçim yapmak için zamanlayıcının + tuşuna dokunun:
4. Sesler kapalı
5. Sesler açık
6. Seçiminizi onaylamak için, ocağın otomatik olarak devre dışı kalmasını bekleyin.

Fonksiyon bu şekilde ayarlandığında, cihazın seslerini yalnızca şu durumlarda duyabilirsiniz:

tuşuna dokunduğunuzda, Zaman Ayarı kapandığında - Geri Sayım Sayacı kapandığında - kumanda paneli üzerine bir nesne koyulduğunda.

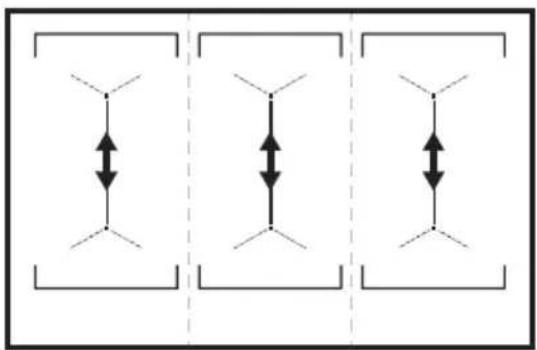

5.15 Güç yönetimi

Birden çok bölge çalışıyorsa ve tüketilen enerji güç kaynağının sınırını aşıyorsa bu fonksiyon, kullanılabilir gücü tüm pişirme bölgeleri arasında bölüştürür. Ocak, evin sigorta tesisatını korumak için ısı ayarlarını kontrol eder.

• Pişirme bölgeleri, ocaktaki fazların konumuna ve sayısına göre gruplandırılmıştır. Her fazın maksimum elektrik yükü 3680 W'dir. Eğer ocak, bir faz içinde maksimum kullanılabilir güç sınırına ulaşırsa, pişirme bölgelerinin gücü otomatik olarak azaltılır.
• Azaltılmış güce sahip pişirme bölgeleri, kontrol panelinde olası maksimum ayarlarını gösterir. Daha yüksek bir ısı ayarı mevcut değilse, ilk önce diğer pişirme bölgeleri için bunu azaltın.
• Fonksiyonun etkinleştirilmesi, tencerelerin sayısına ve büyüklüğüne bağlıdır. Gücün pişirme bölgeleri arasında dağıtıldığı olası kombinasyonlar için resme bakın.

6. İPUÇLARI VE YARARLI BİLGİLER

UYARI!

Güvenlik bölümlerine bakın.

6.1 Pişirme Kapları

İndüksiyonlu pişirme bölgeleri, bir elektromanyetik alan aracılığıyla pişirme kabında hızla ısı oluşturur.

İndüksiyonlu pişirme bölgelerini uygun pişirme kapları ile kullanın.

• Pişirme kaplarının tabanı mümkün olduğunca kalın ve düz olmalıdır. Ocak yüzeyine yerleştirdiğiniz kapların tabanları temiz ve kuru olmalıdır.
• Çizilmeleri önlemek için, tencereyi seramik camın üzerinde kaydırmayın veya sürtmeyin.

Pişirme kaplarının malzemesi

• Uygun: dökme demir, çelik, emaye çelik, paslanmaz çelik, çok katmanlı taban (üretici tarafından uygun olduğuna dair işaret taşıyan).
• Uygun değil: alüminyum, bakır, pirinç, cam, seramik, porselen.

Aşağıdaki durumlarda pişirme kabı indüksiyonlu ocak ile kullanım için uygundur:

• Kap içine doldurulan su, en yüksek ısı kademesi seçilerek pişirme alanına yerleştirildiğinde çok hızlı şekilde kaynıyorsa.
• Pişirme kabının altına tutulan mıknatıs yapışıyorsa.

Pişirme kabı boyutları

• İndüksiyonlu pişirme bölgeleri, pişirme kabının alt yüzeyinin boyutlarına otomatik olarak uyum sağlar.
• Pişirme yüzeyinin verimliliği pişirme kabının çapı ile orantılıdır. Minimum değerden küçük çaplı pişirme kapları pişirme bölgesi ile üretilen gücün bir kısmını alabilir.
• Hem güvenlik nedeniyle hem de en iyi pişirme sonuçlarını elde etmek için,

"Pişirme Bölgelerinin Özellikleri" bölümünde belirtilenden daha küçük pişirme kapları kullanmayın. Pişirme işlemi sırasında pişirme kaplarını kontrol paneline yakın tutmaktan kaçının. Bu, kumanda panelin çalışmasını etkileyebilir veya yanlışlıkla farklı ocak fonksiyonlarını etkinleştirebilir.

Bkz. "Teknik veriler".

6.2 Çalışma esnasında gelen sesler Şu sesleri duyabilirsiniz:

• Çatlama sesi: pişirme kapları farklı materyallerden (sandviç yapı) yapılmıştır.
• Islık sesi: pişirme bölgesi yüksek güç seviyesinde kullanılıyordur ve pişirme kapları farklı materyallerden (sandviç yapı) yapılmıştır.
• Uğultu: yüksek güç seviyesi kullanıyorsunuzdur.
• Tıkırtı: elektrik anahtarlama oluşur. - Tıslama, vızıltı: fan çalışıyordur.

Bu sesler normaldir ve herhangi bir arızanın belirtisi değildir.

6.3 Öko Timer (Eco Timer)

Enerji tasarrufu amacıyla, pişirme bölgesinin ısıtıcısı, geri sayım zamanlayıcısının sesli sinyalinden önce kapanır. Çalışma süresindeki farklılık, pişirme işleminin uzunluğuna ve ısı ayarı seviyesine bağlıdır.

6.4 Pişirme Uygulaması Örnekleri

Isı ayarı ile pişirme bölgesi güç tüketimi arasındaki ilişki doğrusal değildir. Isı ayarlarını artırdığınızda, bu durum güç tüketimindeki artış ile orantılı olmaz. Bu durum, orta ısı ayarlı pişirme bölgesinin gücünün yarısından azının kullanılması anlamına gelir.

Tablodaki veriler sadece yol göstermek için verilmiştir.

Isi ayari kullanim yerleri: Süre	İpuçları (dk.)
1 Pişmiş yemeği sicals tutun. gerektiğin-	Tencereyi kapakla kapatın.
	de
1 - 2 Hollandez sos, eritme: tereyağı,*cikola- ta, jelatin.	5 - 25 Ara sira kariştırın.
1 - 2 Katilastirma: yumusak omlet, fırinda yumurta.	10 - 40 Üzerine bir kapak kapatarak pişirin.
2 - 3 Pirinç ve süt ihtable eden yemekleri hafif ateşte pişirme, hazir yemekleri istma.	25 - 50 Pirincin iki katı su ekleyin, sülü ye- meklere pişirme süresinin ortalarindo kariştırın.
3 - 4 Buharda sebze, balık, et. 20 - 45 Birkaç yemekekakişi sılı ekleyin.
4 - 5 Buharda patates. 20 - 60 750 g patates:için maks.¼ litre su kul- lanın.
4 - 5 Çok miktarda yemeke ve Çorba pişirin. 60 - 150 En fazla 3 litre sılı ve diğer malzeme- ler.
6 - 7 Hafifçe kizartma: eskalop, dana cordon bleu, külbastı, kofiTE, SOSIS, meyane, yumurta, pancake, donat.	gerektiğin- Yarıncüz. de
7 - 8 Uzun kizartma, baharatlı patates, bon- file, biftek.	5 - 15 Yarıncüz.
9 Su kaynatı, makarna pişirin, et kavurun (gulaş, Güveç), yağda cips kizartın.
P Bol miktarda su kaynatı. PowerBoost etkin.

6.5 Hob²Hood Fonksiyonuna İlişkin İpuçları ve Öneriler

Bu fonksiyonla ocağı çalıştırırken:

• Davlumbaz panelini doğrudan güneş ışığından koruyun.
• Davlumbaz paneline halojen lamba takmayın.
• Davlumbaz kontrol panelinin üstünü kaplamayın.
• Ocakla davlumbaz arasındaki sinyali (ör., el, fırın tutucu veya uzun tencere ile) engellemeyin. Resme bakınız.

Resimdeki davlumbaz yalnızca örnek amaçlardır.

Uzaktan kumandalı cihazlar da sinyali engelleyebilir. Ocak²Davlumbaz açıkken, ocağın yakınında bu tür aletleri kullanmayın.

Hob²Hood fonksiyonlu davlumbazlar Bu fonksiyona uygun davlumbaz yelpazesi hakkında bilgi edinmek için tüketici web sitemizi inceleyin. Bu fonksiyon ile çalışan

Electrolux davlumbazları sembolüne sahip olmalıdır.

7. BAKIM VE TEMİZLİK

UYARI!

Güvenlik bölümlerine bakın.

7.1 Genel bilgiler

• Her kullanımdan sonra ocağı temizleyin.
• Daima temiz tabanlı pişirme kapları kullanın.
• Yüzey üzerinde bulunan çizikler ve koyu lekeler, ocağın çalışmasını etkilemez.
• Ocak yüzeyi için uygun bir temizleyici kullanın.
• Cam için uygun özel bir kazıyıcı kullanın.

7.2 Ocağın temizlenmesi

Şunları bekletmeden temizleyin: erimiş plastik, plastik folyo, şeker ve şekerli

yiyecekler, aksi halde kir ocağa zarar verebilir. Yanmamak için dikkatli olun.

Özel raspayı camın üzerine dar bir açıyla koyup, bıçağını yüzeyin üzerinde kaydırın.

Ocak yeterince soğuduktan sonra şunları çıkarın: kireç lekeleri, su lekeleri, yağ lekeleri, parlak metalik renk atmaları. Ocağı nemli bir bezle ve aşındırıcı olmayan deterjanla temizleyin. Temizlik sonrasında, ocağı yumuşak bir bezle kurulayın. - Parlak metalik renk değişiminden kurtulun: sirke suyu kullanın ve cam yüzeyi nemli bir bezle temizleyin.

8. SORUN GİDERME

UYARI!

Güvenlik bölümlerine bakın.

8.1 Bu durumlarda ne yapmalı...

Sorun Olası sebep Çözüm

Oçağın açamadınüz veya caliştıra-madınüz.	Oçak, elektrik beslemesine böglan-mamıyır ya da elektrik böglantışıdoğru sekilde yapilmamıyır.	Oçağın elektrik beslemesine.Doğrubir sekildebare olup olmadırımkontrol edin.
Sigorta atmıyır. Arizaya sigortanın neden oldalıkundan		emin olun. Sigortanın tekrar tekrar at-ması halinde, kalifiye bir elektrikçiyeDFSIN.
Aynıanda 2 veya:daha fazla sensör alanında dokundunuz.		Sadece bir sensör alanında dokunun.
Beklet calişiyor. "Günlük kullanım" böllumüne bakın.
Kontrol panelinde su veya:yàg leke-leri var.		Kontrol panelini temizleyin.

Sorun Olası sebep Çözüm

Pisirme bölgelerinden bir icin maksimum isti ayarini seçemezsi- niz.	Düger bölgeler kullanilabilir maksi- mum gücu tüketir. Ocağıniz dizgün calişyor.	Aynı faza®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®
Sesli bir sinyal duyuluyor ve ocal devre disi kaliyor. Ocak devre disi kalirken sesli bir sinyal duyuluyor.	Bir veya daha fazla sensör alanına bir Şeyler koymuşsunuz.	Nesneleri sensör alanindan kaldirin.
Ocak devre disi kaliyor. Sensor alanına bir Şeyler koymuşsunuz ①	Nesneleri sensör alanindan kaldirin.
Kalan sicutlık göstergesi yanmi- yor.	Bölgce, sadece kisa bir sureliğine cali- lşirildigi veya sensor hasar,gördu- gü icin sicut olmayabilir.	Bölgce sicut olmaya yetecek kadar uzun,süure calistirildiya, Yetkili Servis Merkezi ile,görüşün.
Hob? Hood calismiyor. Kontrol panelin üstünü Örtmüssü- nuz.	Nesneyi kontrol panelinden kaldirin.
Pisirme alanina yerleştilenicens uzun bir tencere sinyalleri engelliyor olabilir.	Daha,kucukbir tencere kulanın,pisi- me bolgesinidehyir vya davlumba- zi manuel olarak calişirin.
Kontrol panel dokunmatik sensör alanlarina basildiğnda ses gel- miyor.	Sesler devre disi birakilmıstr. Sesleri etkinleşirin. "Günlük kullanı" bölümüne bakın.
yanıyor.	Çocuk Emniyet Cihazi veya Kilitle calışyor.	"Günlük kullanı" bolümüne bakın.
Kontrol çubuğu yanıp&sünüyor. Ocak uzerinde pişirme kabı yok veya pişirme alanı uzerine tamamen,yer- leştrilmemisi.	Pişirme kabı, pişirme alanın tam- mini kaplayacak sekilde yerleşirin.
Kullanılan pişirme kabı uygundehyil- dir.	Uygun pişirme kabı kullanı. B郑. "Ipuçları ve öneriler".
Pişirme kabınin taban capi bu bölgce iocn,cok kucuk.	Doğru olçülere sahip pişirme kabı kullanı. B郑. "Teknik veriler".
PowerSlide calisiyor. Esnek indüksi- yonl pişirme alanı naki tencere yer- leştrilmisi.	Sadece bir tencere kulanın. B郑. "Es- nek indüksiyonlu pişirme alanı".
Eve bir sayi yanıyor.	Ocakta bir hata var. Ocağkıpatın ve 30 saniye sonra ye- niden calişirin. Eekrar yanarsa, oca- gün elektrik beslemesi BAglantısini ke- sin. 30 saniye sonra ocağın elektrik BAglantısini tekrar,sçayın. Sorun de- vam ederse, Yetkili Servis ileletisime geçın.
Sabit bir bip sesi duyabilirsiniz. Elektrik BAglantısini.Doğru,dengil,Ocağkıpatın,elektrik beslemesi kisin,Te- sisatı kontrl etmesi,içın kalifiye bir elektrikçıye basvurun.

8.2 Eğer bir çözüm bulamadıysanız...

Soruna kendiniz bir çözüm bulamadığınız takdirde, satıcınıza veya bir Yetkili Servis Merkezine başvurun. Bilgi etiketindeki verileri verin. Ocağı doğru çalıştırdığınızdan emin

olun. Doğru çalıştırmadığınız takdirde servis teknisyeni veya satıcı tarafından yapılacak servis işlemi, garanti süresi içinde dahi olsa ücretlendirilecektir. Garanti süresi ve Yetkili Servis Merkezleri ile ilgili bilgiler garanti kitapçığındadır.

9. TEKNİK VERİLER

9.1 Bilgi etiketi

Model EIV9467 PNC 949 596 708 00

Tip 61 E6A 04 AA 400 V 3N 50 - 60 Hz

İndüksiyon 11.0 kW Üretildiği Yer: Almanya

Seri No 11.0 kW

ELECTROLUX

9.2 Pişirme bölgelerinin özellikleri

Pișirme bölgesi Nominal günc(maksimum 1sîayarı) [W]	PowerBoost [W] PowerBoostmaksimum sure [dk.]	Pișirme kabănncapi [mm]
Sol-on 2300 3200 10 125 - 210
Sol arka 2300 3200 10 125 - 210
Orta-on 2300 3200 10 125 - 210
Orta arka 2300 3200 10 125 - 210
Săg-on 2300 3200 10 125 - 210
Săg arka 2300 3200 10 125 - 210

Pişirme bölgelerinin gücü tablodaki verilerden biraz farklı olabilir. Tencerenin malzemesine ve boyutlarına göre değişir.

En iyi sonuçları elde etmek için çapı tabloda belirtilenlerden daha küçük olan pişirme kapları kullanın.

10. ENERJİ VERİMLİLİĞİ

10.1 Ürün Bilgileri*

Model tanımlaması EIV9467
Oçak tipi Ankara Oçak
P)işirme alanıyıninayoşi	3
Isıtmaya technolojisı	İndüksiyon
Pișirme alanințin uzunluğ (U) ve genisiști (G) Sol U 37,9 cm	G 22,0 cm
Pișirme alanințin uzunluğ (U) ve genisiști (G) Orta U 37,9 cm	G 22,0 cm
Pișirme alanințin uzunluğ (U) ve genisiști (G) Saș U 37,9 cm	G 22,0 cm
Pișirme alanințin enerji tüketimi (EC electric cooking) Sol 186,8 Wh / kg
Pișirme alanințin enerji tüketimi (EC electric cooking) Orta 186,8 Wh / kg
Pișirme alanințin enerji tüketimi (EC electric cooking) Saș 186,8 Wh / kg
Ocağin enerji tüketimi (EC electric hob) 186,8 Wh / kg

• Avrupa Birliği için, AB Düzenlemesi 66/2014'e göre. Belarus için, STB 2477-2017, Ek A'ya göre. Ukrayna için, 742/2019'a göre.

EN 60350-2 - Ev tipi elektrikli pişirme cihazları - Bölüm 2: Ocaklar - Performans ölçüm yöntemi.

Pişirme alanına dair enerji ölçümleri ilgili pişirme bölgesinin işaretleriyle belirlenmiştir.

10.2 Enerji tasarrufu

Aşağıdaki tavsiyelere uyarak yemek pişirme sırasında enerji tasarrufu yapabilirsiniz.

• Su ısıttığınızda yalnızca ihtiyacınız olan kadarını kullanın.
• Mümkünse, kapakları her zaman pişirme kaplarının üzerine koyun.
• Pişirme bölgesini çalıştırmadan önce pişirme kabını üzerine koyun. Daha küçük olan pişirme kaplarını daha küçük pişirme bölgelerine koyun.
• Pişirme kaplarını doğrudan pişirme bölgesinin merkezine koyun.
• Yiyeceği sıcak tutmak veya eritmek için kalan sıcaklığı kullanın.

11. TÜKETİCİNİN SEÇİMLİK HAKLARI

1. Malın ayıplı olduğunun anlaşılması durumunda tüketici; a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, b. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği talebi yerine getirmekle yükümlüdür.
2. Ücretsiz onarım veya malın ayıpsız misliyle değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Bu fıkradaki hakların yerine getirilmesi

konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.

1. Ücretsiz onarım veya malın ayıpsız misliyle değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip etmeyeceği gibi hususlar dikkate alınır.
2. Ücretsiz onarım veya malın ayıpsız misliyle değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya,

üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir. Aksi halde tüketici seçimlik haklarını kullanmakta serbesttir.

1. Tüketicinin sözleşmeden dönme veya ayıp oranında bedelden indirim hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhal tüketiciye iade edilir.
2. Seçimlik hakların kullanılması nedeniyle ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafa karşılanır. Tüketici bu seçimlik haklarından biriyle birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümlerine uyarınca tazminat da talep edebilir.

Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

Üretici / İthalatçı:

Kullanım Ömrü Bilgisi:

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

AEEE Yönetmeliğine Uygundur.

12. ÇEVREYLE İLGİLİ BİLGİLER

Bu sembole sahip malzemeler geri

Dönüştürülebilir ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrik ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına

yardımcı olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.

---
