Typ produktu	Vstavaná indukčná varná doska
Značka	Electrolux
Model	EIV9467
Počet varných zón	3 flexibilné zóny (6 varných miest)
Elektrické napájanie	230 V / 400 V, 11,0 kW
Maximálny výkon na zónu (PowerBoost)	3200 W (max. 10 min)
Priemer nádob	125 - 210 mm
Hlavné funkcie	Most (Bridge), PowerBoost, Pauza, Časovač (odpočítavanie, CountUp, časovač), Hob²Hood, PowerSlide, Zámok dotykov, Bezpečnostné zariadenie pre deti, Správa napájania, Automatické vypnutie, OffSound Control
Indikátor zvyškového tepla	OptiHeat Control (3 úrovne)
Typ ovládania	Dotykové tlačidlá
Materiál povrchu	Vitrokeramika
Čistenie	Mäkká handrička, neabrazívny čistiaci prostriedok, škrabka na pripálené nečistoty
Bezpečnosť	Zámok tlačidiel, detská bezpečnosť, automatické vypnutie, správa výkonu
Spotreba energie	186,8 Wh/kg (varná doska)
Hmotnosť	Neuvedené v návode
Rozmery spotrebiča (Š x H)	Neuvedené v návode
Kompatibilita s digestorom	Hob²Hood (infračervená komunikácia s kompatibilným digestorom)
Náhradné diely	Používajte iba originálne diely, kontaktujte zákaznícky servis
Opraviteľnosť	Opravu smie vykonávať iba kvalifikovaný odborník
Záruka	Pozrite si priloženú záručnú knihu

Často kladené otázky - EIV9467 ELECTROLUX

Ako zapnúť varnú dosku?

Stlačte tlačidlo ① na 1 sekundu na zapnutie varnej dosky. Ovládací panel sa rozsvieti.

Aké typy nádob sú vhodné na indukciu?

Používajte nádoby z liatiny, ocele, smaltovanej ocele, nehrdzavejúcej ocele alebo s viacvrstvovým dnom. Skontrolujte magnetom: ak sa prilepí na dno, nádoba je kompatibilná. Vyhýbajte sa hliníku, medi, sklu, keramike a porcelánu.

Čo robiť, ak sa varná doska nezapne?

Skontrolujte, či je doska správne pripojená a že poistka nie je vypnutá. Ak problém pretrváva, kontaktujte kvalifikovaného elektrikára.

Ako používať funkciu PowerBoost?

Stlačte tlačidlo P na aktiváciu PowerBoost na varnej zóne. Symbol sa zmení na červený. Funkcia sa automaticky deaktivuje po maximálne 10 minútach.

Ako uzamknúť tlačidlá, aby ste predišli náhodnému nastaveniu?

Použite funkciu Uzamknutie tlačidiel: najprv nastavte úroveň varenia, potom stlačte tlačidlo uzamknutia. Symbol sa zmení na červený a bliká. Na deaktiváciu stlačte znova.

Čo znamená indikátor zvyškového tepla?

Indikátor OptiHeat Control zobrazuje zvyškové teplo varnej zóny. Môže zobrazovať niekoľko úrovní. Nedotýkajte sa zóny, kým indikátor svieti.

Ako čistiť varnú dosku?

Použite mäkkú handričku a neabrazívny čistiaci prostriedok. Na odolné nečistoty (cukor, roztavený plast) použite špeciálnu škrabku a držte ju naklonenú. Nepoužívajte parný čistič.

Ako spojiť dve varné zóny pomocou funkcie Bridge?

Umiestnite veľkú nádobu pokrývajúcu obe zóny, potom stlačte tlačidlo Bridge. Zóny fungujú ako jedna. Na deaktiváciu stlačte znova.

Čo robiť, ak sa zobrazí chybový kód 'E'?

Vypnite varnú dosku a počkajte 30 sekúnd pred opätovným zapnutím. Ak sa 'E' znova zobrazí, odpojte spotrebič na 30 sekúnd a znova pripojte. Ak problém pretrváva, kontaktujte autorizovaný servis.

Ako aktivovať časovač?

Vyberte požadovanú varnú zónu, potom stlačte tlačidlo Časovač. Pomocou tlačidiel + a - nastavte čas (od 0 do 99 minút). Odpočítavanie sa spustí automaticky po 3 sekundách.

NÁVOD NA OBSLUHU EIV9467 ELECTROLUX

Východiskové nastavenie tepelného výkonu zmeníte ručne stlačením ovládacích prvkov a voľbou príslušnej intenzity.

Nádoba je vhodná pre indukčnú varnú dosku, ak:

Problém Možná príčina Riešenie

E sa rozsvieti a objaví sa číslo.

9.2 Technické údaje varnej zóny

Rady týkajúce sa používania, brožúry, návody na riešenie problémov a informácie o servise a opravách:

www.electrolux.com/support

Zaregistrujte si výrobok a využite tak ešte lepší servis:

www.registerelectrolux.com

Pre váš spotrebič si môžete zakúpiť príslušenstvo, spotrebný materiál a originálne náhradné diely:

www.electrolux.com/shop

STAROSTLIVOSŤ O ZÁKAZNÍKA A ZÁKAZNÍCKY SERVIS

Vždy používajte originálne náhradné diely.

Ak potrebujete kontaktovať autorizované servisné stredisko, uistite sa, že máte k dispozícii nasledujúce údaje: Model, číslo výrobku, sériové číslo.

Tieto informácie nájdete na typovom štítku.

Upozornenie / Výstraha a bezpečnostné informácie Všeobecné informácie Typ Informácie o životnom prostredí

• Tento spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo psychickými schopnosťami alebo nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom inej osoby, alebo ak neboli inou osobou zodpovednou za ich bezpečnosť poučené o používaní spotrebiča.
• Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa so spotrebičom nebudú hrať.
• Obaly vždy uschovajte mimo dosah detí a náležite ich zlikvidujte.
• UPOZORNENIE: Nedovoľte deťom ani domácim zvieratám priblížiť sa k spotrebiču počas prevádzky alebo keď sa ochladzuje. Prístupné časti sa počas používania zohrejú na vysokú teplotu. Ak má spotrebič detskú poistku, mala by byť zapnutá.
• Deti nesmú spotrebič bez dozoru čistiť ani vykonávať žiadnu údržbu na spotrebiči.

UPOZORNENIE: Spotrebič a jeho prístupné časti sa počas používania môžu značne zahriať. Nedotýkajte sa ohrevných článkov. - UPOZORNENIE: Varenie na varnom paneli s tukom alebo olejom bez dohľadu môže byť nebezpečné a môže spôsobiť požiar. NIKDY sa nepokúšajte zahasiť oheň vodou, ale vypnite spotrebič a potom zakryte plameň, napr. pokrievkou alebo nehorľavou pokrývkou. UPOZORNENIE: Spotrebič sa nesmie zapájať cez externé spínacie zariadenie, ako napr. časovač, ani nesmie byť zapojený do obvodu, ktorý sa pravidelne vypína a zapína.

VÝSTRAHA: Proces prípravy jedla musí byť pod dozorom. Krátkodobý proces prípravy jedla si vyžaduje nepretržitý dozor. - UPOZORNENIE: Nebezpečenstvo požiaru: Na varných povrchoch neskladujte žiadne predmety. Kovové predmety, napríklad nože, vidličky, lyžice a pokrievky by sa nemali klásť na povrch varného panela, pretože sa môžu zohriať. - Spotrebič nepoužívajte pred jeho nainštalovaním do nábytku určeného na zabudovanie. - Na čistenie spotrebiča nepoužívajte parné čističe. - Spotrebič vypínajte po každom použití jeho ovládacími prvkami. Nespoliehajte sa na funkciu rozpoznávania varnej nádoby. - Ak je sklokeramický/sklenený povrch prasknutý, vypnite spotrebič a odpojte ho z elektrickej siete. V prípade zapojenia spotrebiča do elektrickej siete priamo pomocou spojovacej skrinky odpojte spotrebič od sieťového napájania vybratím poistky. V oboch prípadoch kontaktujte autorizované servisné stredisko. - Ak je poškodený napájací kábel, musí ho vymeniť výrobca, autorizovaný servis alebo podobne kvalifikované osoby, aby sa predišlo nebezpečenstvu. UPOZORNENIE: Používajte iba také ochranné listy varného panela, ktoré navrhol výrobca kuchynského spotrebiča, alebo ich výrobca kuchynského spotrebiča uvádza ako vhodné v návode na použitie, alebo ochranné listy varného panela zahrnuté v spotrebiči. Použitie nevhodných ochranných listov môže spôsobiť nehody.

2. BEZPEČNOSTNÉ POKYNY

2.1 Montáž

VAROVANIE!

Tento spotrebič môže nainštalovať len kvalifikovaná osoba.

VAROVANIE!

Hrozí nebezpečenstvo poranenia alebo poškodenia spotrebiča.

• Odstráňte všetky obaly.
• Poškodený spotrebič neinštalujte ani nepoužívajte.
• Dodržiavajte pokyny na inštaláciu dodané so spotrebičom. Dodržiavajte požadovanú minimálnu vzdialenosť od iných spotrebičov a nábytku. Vždy dávajte pozor, ak presúvate spotrebič, pretože je ťažký. Vždy používajte ochranné rukavice a uzavretú obuv. Plochy výrezu utesnite tesniacim materiálom, aby ste predišli vlhkosti.
• Spodnú časť spotrebiča chráňte pred parou a vlhkosťou.
• Spotrebič neinštalujte vedľa dverí ani pod okno. Predídete tak zhodeniu horúceho kuchynského riadu zo spotrebiča pri otvorení dverí alebo okna.
• Každý spotrebič má v dolnej časti chladiace ventilátory.
• Ak je spotrebič nainštalovaný nad zásuvkou:
• Neskladujte v nej malé kúsky alebo hárky papiera, ktoré by sa mohli vtiahnuť, pretože by mohli poškodiť chladiace ventilátory alebo ovplyvniť činnosť chladiaceho systému.
• Medzi spodkom spotrebiča a predmetmi skladovanými v zásuvke zachovajte vzdialenosť minimálne 2 cm.
• Odoberte prípadné oddeľovacie panely inštalované v skrinke pod spotrebičom.

2.2 Zapojenie do elektrickej siete

VAROVANIE!

Nebezpečenstvo požiaru a zásahu elektrickým prúdom.

Všetky elektrické pripojenia musí vykonať kvalifikovaný elektrikár. - Spotrebič musí byť uzemnený. Pred akýmkoľvek zásahom odpojte spotrebič od elektrickej siete. - Uistite sa, že parametre na typovom štítku sú kompatibilné s elektrickým napätím zdroja napájania. - Skontrolujte, či je spotrebič správne nainštalovaný. Uvoľnený a nesprávny elektrický sieťový kábel alebo zástrčka (ak

sa používa) môže spôsobiť zohriatie vývodného kábla.

• Použite vhodný elektrický sieťový kábel.
• Nedovoľte, aby sa sieťový kábel zamotal.
• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.
• Použite svorku na odľahčenie ťahu na kábli.
• Ak zapojíte nejaký elektrický spotrebič do zásuvky, dbajte na to, aby sa sieťový kábel alebo zástrčka (ak je k dispozícii) nedotýkala horúceho spotrebiča alebo horúceho kuchynského riadu.
• Nepoužívajte viaczásuvkové adaptéry ani predlžovacie káble.
• Uistite sa, že zástrčka (ak je k dispozícii) alebo sieťový kábel nie sú poškodené. Ak treba vymeniť poškodený prívodný elektrický kábel, kontaktujte náš autorizovaný servis alebo elektrikára. Zariadenie na ochranu pred dotykom elektrických častí pod napätím a izolovaných častí treba namontovať tak, aby sa nedalo odstrániť bez nástrojov. Sieťovú zástrčku pripojte do sieťovej zásuvky a po dokončení inštalácie. Po inštalácii sa uistite, že máte prístup k sieťovej zásuvke.
• Ak je sieťová zásuvka uvoľnená, nezapájajte do nej sieťovú zástrčku.
• Spotrebič neodpájajte ťahaním za napájací kábel. Vždy ťahajte za sieťovú zástrčku.
• Použite iba správne odpájacie zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrať z držiaka), uzemnenia a stykače.
• Elektrická sieť v domácnosti musí mať odpájacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch. Vzdialenosť kontaktov odpájacieho zariadenia musí byť minimálne 3 mm.

2.3 Použitie

VAROVANIE!

Hrozí nebezpečenstvo poranenia, popálenín alebo zásahu elektrickým prúdom.

Pred prvým použitím odstráňte všetky obaly, štítky a ochrannú fóliu (ak sa používajú).

Tento spotrebič je určený iba na použitie v domácnosti (vo vnútri). - Nemeňte technické parametre tohto spotrebiča. Uistite sa, že nie sú otvory vetrania zablokované. - Spotrebič počas prevádzky nenechávajte bez dozoru. - Po každom použití vypnite varnú zónu. - Na varné zóny neukladajte príbor ani pokrievky panvíc. Môžu sa zahriať na vysokú teplotu. - Spotrebič neobsluhujte s mokrými rukami alebo keď je v kontakte s vodou. - Spotrebič nepoužívajte ako pracovný alebo skladovací povrch. - Ak je povrch spotrebiča popraskaný, okamžite ho odpojte od napájania. Zabránite tým zásahu elektrickým prúdom. Keď je spotrebič v prevádzke, používatelia s kardiostimulátorom musia udržiavať vzdialenosť od indukčných varných zón minimálne 30 cm. - Keď vkladáte pokrm do horúceho oleja, môže olej vyprsknúť.

VAROVANIE!

Hrozí nebezpečenstvo požiaru a výbuchu.

Tuky a oleje môžu pri zohriatí uvoľňovať horľavé výpary. Pri príprave pokrmov musia byť plamene alebo horúce predmety v dostatočnej vzdialenosti od tukov a olejov. Výpary, ktoré sa uvoľňujú z veľmi horúcich olejov, môžu spôsobiť spontánne vznietenie. - Použitý olej, ktorý obsahuje zvyšky jedla, môže spôsobiť požiar pri nižšej teplote ako olej použitý po prvýkrát. - Horľavé látky ani predmety, ktoré sú nasiaknuté horľavými látkami, nekladte do spotrebiča, do jeho blízkosti ani naň.

VAROVANIE!

Hrozí nebezpečenstvo poškodenia spotrebiča.

• Horúci kuchynský riad nekladte na ovládací panel.
• Na sklenený povrch varného panela nekladte horúcu pokrievku varnej nádoby.

Nenechajte obsah kuchynského riadu vyvrieť. Dávajte pozor, aby predmety alebo kuchynský riad nespadli na spotrebič. Povrch môže byť poškodený. - Nezapínajte varné zóny s prázdnym kuchynským riadom alebo bez kuchynského riadu. - Na spotrebič nekladte alobal. Kuchynský riad vyrobený z liatiny, hliníka alebo s poškodeným spodkom môže spôsobiť poškriabanie skla/sklokeramiky. Keď tieto predmety potrebujete posunúť mimo varného povrchu, zdvihnite ich. - Tento spotrebič je určený iba na prípravu jedál. Nesmie sa používať na iné účely, napríklad výhrev miestnosti.

2.4 Starostlivosť a čistenie

• Spotrebič pravidelne čistite, aby ste predišli znehodnoteniu povrchového materiálu. Pred čistením spotrebiča ho vypnite a nechajte vychladnúť.
• Na čistenie spotrebiča nepoužívajte prúd vody ani paru.
• Spotrebič čistite vlhkou mäkkou handričkou. Používajte iba neutrálne saponáty. Nepoužívajte abrazívne výrobky, špongie s abrazívnou vrstvou, rozpúšťadlá ani kovové predmety.

2.5 Servis

• Ak treba dať spotrebič opraviť, obráťte sa na autorizované servisné stredisko. Používajte iba originálne náhradné diely.
• Informácie o žiarovke/žiarovkách vnútri tohto výrobku a náhradných dieloch osvetlenia, ktoré sa predávajú samostatne: Tieto žiarovky sú navrhnuté tak, aby odolali extrémnym podmienkam v domácich spotrebičoch, ako napr. teplota, vibrácie, vlhkosť, alebo slúžia ako ukazovatele prevádzkového stavu spotrebiča. Nie sú určené na používanie iným spôsobom a nie sú vhodné na osvetlenie priestorov v domácnosti.

2.6 Likvidácia

VAROVANIE!

Hrozí nebezpečenstvo poranenia alebo udusenia.

• Informácie o likvidácii spotrebiča vám poskytne váš predajca, oprávnená osoba

výrobcu alebo váš miestny prevádzkovateľ skládky pevného odpadu.

• Spotrebič odpojte od elektrickej siete.
• Prívodný elektrický kábel odrežte blízko pri spotrebiči a zlikvidujte ho.

3. INŠTALÁCIA

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

Pred nainštalovaním varnej dosky si zapíšte informácie uvedené dolu na typovom štítku. Typový štítok s technickými údajmi je umiestnený na spodnej strane varnej dosky.

Sériové číslo

Zabudovateľné varné panely sa môžu používať až po zabudovaní do vhodnej skrinky alebo do pracovnej dosky, ktoré vyhovujú platným normám.

3.3 Pripojovací kábel

• Varný panel sa dodáva s pripojovacím káblom.
• Pri výmene poškodeného sieťového kábla použite kábel typu: H05V2V2-F, pričom sa vyžaduje odolnosť voči teplote 90 °C alebo vyššej. Obráťte sa na autorizované servisné stredisko. Výmenu pripojovacieho kábla môže vykonať iba kvalifikovaný elektrikár.

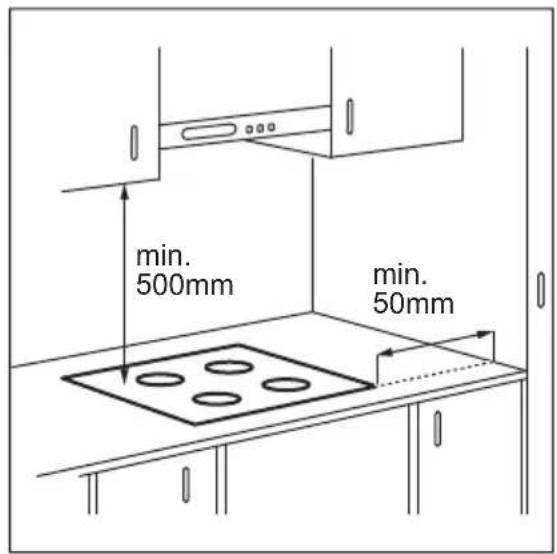

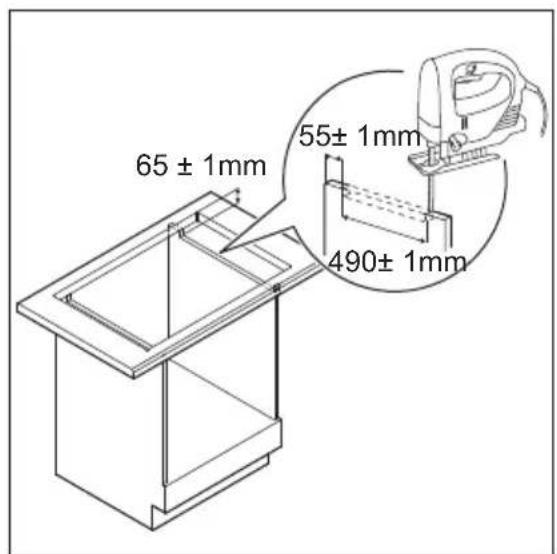

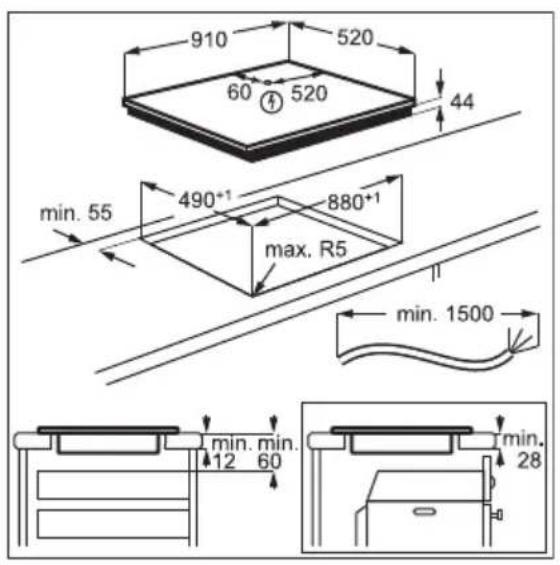

3.4 Montáž

Pri inštalácii varneho panela pod odsávač pár si pozrite pokyny na inštaláciu odsávača pár pre minimálnu vzdialenosť medzi spotrebičmi.

Ak je spotrebič nainštalovaný nad zásuvkou, počas varenia sa vplyvom vetrania varnej dosky môžu zohriať predmety uložené v zásuvke.

Návod videom „Ako nainštalovať indukčný varný panel Electrolux – inštalácia pracovnej dosky" nájdete zadaním celého názvu uvedeného na obrázku nižšie.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Rozloženie varnej plochy

	Senzorové tla-čidlo	Poznámka
1	①	Zapnutie a vypnutie varného panela.
2		Zapnutie alebo vypnutie Blokovanie alebo Detská poistka.
3		Zobrazenie aktívnéj zony.
4		Indikátor CountUp Timer.
5		Indikátor Časovač odpočitavania.
6	- Displej Časovača: 00 - 99 minút.
7		Zapnutie a vypnutie Bridge a prepínanie medzi režimami.
8		Výber funkci Časovač.
9	+/-	Predlženie alebo skrátenie Času.
10		Zapnutie a vypnutie Hob²Hood.
11	||	Zapnutie a vypnutie Prestávka.
12	P	Aktivácia funkcie PowerBoost.
13	- Nastavenie stipné ohrevu: 0 - 9.
14		Zapnutie a vypnutie PowerSlide.

5. KAŽDODENNÉ POUŽÍVANIE

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

5.1 Zapnutie a vypnutie

Ak chcete varný panel zapnúť alebo vypnúť, dotknite sa tlačidla 1 sekundu. Ovládací panel sa rozsvieti po zapnutí varnej dosky a zhasne po jej vypnutí.

5.2 Automatické vypínanie

Funkcia automaticky vypne varný panel, ak:

na varný panel počas 50 sekúnd nepoložíte žiadny kuchynský riad,

• nenastavíte varný stupeň do 50 sekúnd od položenia kuchynského riadu,
• rozlejete alebo položíte niečo na ovládací panel na viac ako 10 sekúnd (panvicu, handru). Keď zaznie zvukový signál, varný panel sa vypne. Odstráňte príslušný predmet alebo vyčistite ovládací panel.
• varný panel sa veľmi zohreje (napr. po vyvretí celého obsahu nádoby). Pred opätovným použitím varnej dosky nechajte varnú zónu vychladnúť.
• ak nevypnete varnú zónu alebo nezmeníte varný stupeň. Po čase sa varný panel vypne.

Varné stupne a časy, po ktorých sa varný panel vypne:

Varný stupeň Varný panel sa vypne po

1-2 6 hodinách, 3-4 5 hodinách, 5 4 hodinách, 6-9 1,5 hodine

5.3 Používanie varnej zóny

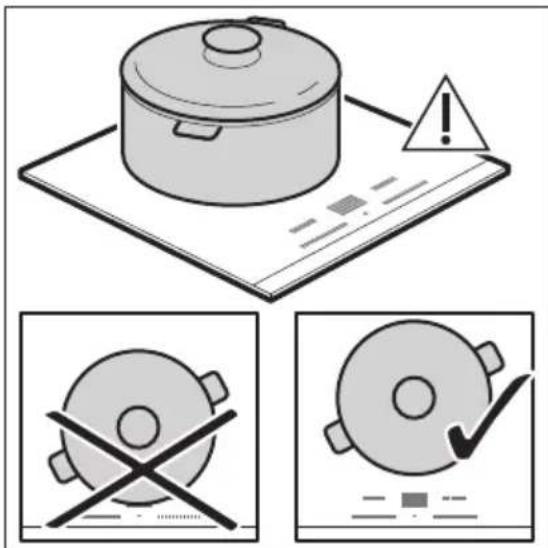

UPOZORNENIE!

Horúci kuchynský riad nekladte na ovládací panel. Hrozí nebezpečenstvo poškodenia elektronických dielov.

Kuchynský riad položte do stredu zvolenej zóny.

Indukčné varné zóny sa automaticky prispôsobujú veľkosti dna riadu. Keď umiestnite kuchynský riad do správnej polohy, varný panel ho rozpozná a rozsvieti sa príslušný ovládací pásik. Nad ovládacím pásikom sa zobrazí červený ukazovateľ varnej zóny a indikuje polohu hrnca.

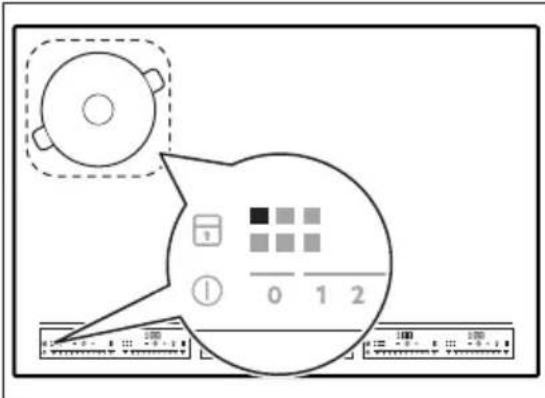

Každý štvorček ovládacieho panela predstavuje jednu varnú zónu na indukčnom varnom povrchu. Ukazovatele zón zobrazujú, ktorá zóna je ovládaná príslušným ovládacím pásikom.

5.4 Varný stupeň

1. Na ovládacom pásiku stlačte požadovaný varný stupeň. Môžete tiež posunúť prst pozdĺž ovládacieho pásika a nastaviť alebo zmeniť varný stupeň varnej zóny.
2. Ak chcete varnú zónu vypnúť, stlačte 0. Keď položíte na varnú zónu riad a nastavíte varný stupeň, zostane nezmenený do 2 minút od odobratia riadu. Ovládací pásik a ukazovateľ varnej zóny blikajú 2 minúty. Ak opäť položíte riad na varnú zónu v rámci tohto času, opätovne sa zapne varný stupeň. Inak sa varna zóna vypne.

• pre susedné varné zóny aj v prípade, ak ich nepoužívate;
• keď položíte horúci kuchynský riad na chladnú varnú zónu;
• keď je varný panel vypnutý, ale varná zóna je stále horúca.

Ukazovateľ zmizne, keď varná zóna ochladne.

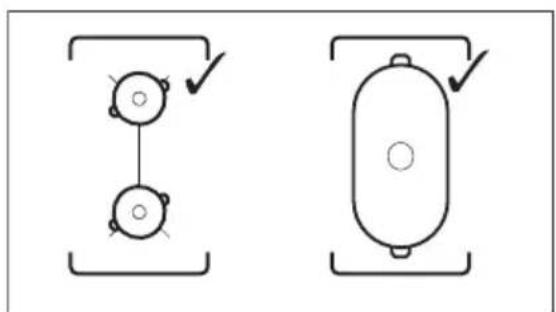

5.6 Bridge

Táto funkcia spája dve varné zóny, ktoré potom fungujú ako jedna. Môžete ju použiť u veľkého kuchynského riadu.

1. Položte kuchynský riad na obe varné zóny. Kuchynský riad musí zakrývať stredy oboch zón. sa sfarbí nabielo.
2. Dotykom tlačidla zapnite funkciu.
3. Nastavte varný stupeň. Kuchynský riad musí zakrývať stredy oboch zón, ale nesmie presahovať značenie oblasti.

Ak chcete túto funkciu vypnúť, dotknite sa symbolu. Varné zóny budú fungovať samostatne.

5.7 PowerBoost

Táto funkcia aktivuje vyšší výkon pre príslušnú indukčnú varnú zónu v závislosti od veľkosti kuchynského riadu. Funkciu môžete zapnúť iba na obmedzený čas.

Dotknite sa symbolu P, aby ste zapli funkciu pre varnú zónu.

Symbol sa sfarbí načerveno.

Funkcia sa vypne automaticky.

Pre maximálne hodnoty trvania si pozrite tabuľku „Technické údaje".

5.8 Prestávka

Keď je funkcia zapnutá, môžete použiť symboly Ⅱ.

Funkcia nezastaví funkcie časovača.

Funkciu aktivujete stlačením tlačidla. Symbol sa sfarbí načerveno. Varný stupeň sa zníži na 1.

Deaktivácia funkcie: stlačte tlačidlo II. Symbol sa sfarbí nabielo. Rozsvieti sa predchádzajúci varný stupeň.

5.9 Časovač

Časovač odpočítavania

Pomocou tejto funkcie môžete nastaviť, ako dlho má byť zapnutá varná zóna pre jedno konkrétne varenie.

Najskôr nastavte varný stupeň a potom funkciu.

Vypnutie funkcie: dotknite sa ukazovateľa a rozsvieti sa. Pomocou alebo nastavte na displeji.

Táto funkcia nemá vplyv na činnosť žiadnej varnej zóny.

5.10 Blokovanie

Ovládací panel môžete zablokovať počas prevádzky varného panela. Táto funkcia zabráni neúmyselnej zmene varného stupňa.

Najprv nastavte varný stupeň.

Dotykom tlačidla zapnite funkciu. Symbol sa sfarbí načerveno a bliká. Ak chcete túto funkciu vypnúť, podržte tlačidlo. Symbol sa sfarbí nabielo.

i Keď vypnete varný panel, vypnete aj túto funkciu.

5.11 Detská poistka

Táto funkcia zabráni neúmyselnému zapnutiu varného panela.

Najprv zapnite varný panel a nenastavujte varný stupeň.

Dotknite sa, kým sa nesfarbí načerveno, aby ste aktivovali funkciu. Ovládacie pásiky zmiznú. Vypnite varný panel.

i Po vypnutí varného panela sa funkcia znovu zapne.

Ak chcete dočasne vypnúť funkciu iba na jedno varenie: Zapnite varný panel pomocou. Rozsvieti sa. Dotknite sa, kým sa nesfarbí nabielo. Zobrazia sa ovládacie pásiky. Do 50 sekúnd nastavte varný stupeň. Môžete používať varný panel. Po vypnutí varného panela pomocou sa funkcia znovu zapne.

Ak chcete natrvalo vypnúť funkciu: Zapnite varný panel a nenastavujte varný stupeň. Dotknite sa, kým sa nesfarbí nabielo. Zobrazia sa ovládacie pásiky. Vypnite varný panel.

5.12 PowerPoint

Táto funkcia umožňuje nastaviť teplotu premiestnením kuchynského riadu na iné miesto na indukčnej varnej oblasti.

Funkcia rozdeľuje indukčný varný panel na tri oblasti s rôznymi varnými stupňami. Varný panel rozpozná polohu kuchynského riadu a upraví nastavenie varného stupňa podľa polohy riadu.

Pri zapnutej funkcii použite iba jeden hrniec.

Ak chcete zmeniť varný stupeň, nadvihnite kuchynský riad a položte ho na inú zónu.

Posúvanie riadu môže spôsobiť škrabance a sfarbenie na povrchu.

• Ukazovateľ zón zobrazuje obe zóny premostenia aj keď sa používa iba jedna z nich. Nastavenie varného stupňa môžete upraviť manuálne iba keď sa automaticky aktivujú minimálne jedna z varných zón.
• Varný stupeň môžete zmeniť osobitne pre každú polohu. Keď vypnete varný panel, zapamätá si nastavenie varného stupňa a použije ho pri najbližšom zapnutí funkcie.
• Ak chcete zmeniť varný stupeň, nadvihnite kuchynský riad a položte ho na inú zónu. Posúvanie riadu môže spôsobiť škrabance a sfarbenie na povrchu.

varného stupňa a použije ich pri najbližšom zapnutí funkcie.

Ak chcete túto funkciu vypnúť, dotknite sa symbolu. Symbol sa sfarbí nabielo.

5.13 Hob²Hood

Je to vyspelá automatická funkcia spájajúca varný panel so špeciálnym odsávačom pár. Varný panel aj odsávač pár komunikujú infračerveným signálom. Rýchlosť ventilátora sa určuje automaticky podľa nastaveného režimu a teploty najhorúcejšieho riadu na varnom paneli. Ventilátor môžete ovládať aj ručne z varného panela.

Príslušenstvo odsávačov pár je systém diaľkového ovládania najprv vypnutý. Pred použitím tejto funkcie ho zapnite. Ďalšie informácie nájdete v návode na používanie odsávača pár.

Automatické ovládanie funkcie

Ak chcete funkciu ovládať automaticky, nastavte automatický režim na H1-H6. Panel je pôvodne nastavený na H5. Odsávač pár zareaguje pri každom použití varnej dosky. Varná doska automaticky meria teplotu kuchynského riadu a upravuje rýchlosť ventilátora.

Zapnutie osvetlenia

Osvetlenie odsávača pár sa vypne 2 minúty po vypnutí varnej dosky.

Automatické režimy

Auto-

matic-kéosve-tlenie

Vrenie1)

Vypráža-nie2)

Manuálne ovládanie rýchlosti ventilátora

Ventilátor môžete ovládať aj ručne z varnej dosky.

Dotknite sa pri zapnutej varnej doske. Týmto vypnete automatickú činnosť funkcie a budete môcť meniť rýchlosť ručne.

Stlačením zvýšite rýchlosť ventilátora o jednu úroveň. Keď dosiahnete najvyššiu úroveň a stlačíte tlačidlo znova, nastavia sa otáčky ventilátora na hodnotu 0, čím sa ventilátor odsávača pár vypne. Ventilátor znovu spustíte pri rýchlosti 1 stlačením tlačidla

Ak chcete aktivovať automatickú činnosť funkcie, vypnite varnú dosku a znovu ju zapnite.

5.14 OffSound Control (Zapnutie a vypnutie zvukovej signalizácie)

Najprv vypnite varnú dosku.

1. Funkciu zapnete tak, že sa na 3 sekundy dotknete tlačidla

Displej sa zapne a vypne.

1. Dotknite sa 3 sekundy.

Rozsvieti sa symbol alebo.

1. Dotknite sa časovača, aby ste si vybrali niektorú z nasledovných možností:
2. Zvuková signalizácia je vypnutá
3. Zvuková signalizácia je zapnutá
4. Ak chcete potvrdiť výber, počkajte na automatické vypnutie varného panela.

Ak je táto funkcia nastavená na zvukovú signalizáciu, budete počuť iba v prípade, že:

sa dotknete ovládacieho panela - Časovač sa vypne - Časovač odpočítavania sa vypne - položíte niečo na ovládací panel.

5.15 Správa výkonu

Ak je aktívnych viacero zón, pričom požadovaný výkon je vyšší než možnosti napájacej sústavy, pomocou tejto funkcie sa dostupný výkon rozloží medzi jednotlivé

varné zóny. Varný panel zabezpečuje ovládanie varných stupňov v záujme ochrany poistiek v domových rozvodoch.

• Varné zóny sú zoskupené podľa polohy a počtu fáz varného panela. Každá fáza má maximálne výkonové zaťaženie 3 680 W. Ak varný panel dosiahne limit maximálneho dostupného výkonu v rámci jednej fázy, výkon varných zón sa automaticky zníži.
• Pre varné zóny so zníženým výkonom zobrazuje ovládací panel maximálne možné varné stupne.
• Ak nie je k dispozícii vyšší varný stupeň, najprv ho znížte pre ostatné varné zóny.
• Zapnutie funkcie závisí od počtu a veľkosti hrncov.

Pozrite si kapitoly ohľadne bezpečnosti.

6.1 Kuchynský riad

V prípade indukčných varných zón vyvára silné elektromagnetické pole teplo v kuchynskom riade veľmi rýchlo.

Indukčné varné zóny používajte s vhodným riadom.

Dno kuchynského riadu musí byť čo najhrubšie a najplochšie. Pred položením panvíc na povrch varnej dosky sa uistite, že sú ich dná čisté a suché. - Aby ste predišli škrabancom, neposúvajte ani neodierajte hrniec po keramickom skle.

• Správne: liatina, oceľ, smaltovaná oceľ, antikoro, viacvrstvové dno (so správnym označením od výrobcu).
• Nesprávne: hliník, meď, mosadz, sklo, keramika, porcelán.

Kuchynský riad je vhodný pre indukčnú varnú dosku, ak:

• Indukčné varné zóny sa automaticky prispôsobujú veľkosti dna riadu.
• Účinnosť varnej zóny súvisí s priemerom kuchynského riadu. Kuchynský riad s priemerom dna menším ako minimálny rozmer absorbuje iba časť ohrevného výkonu, ktorý vytvára varná zóna.
• Z bezpečnostných dôvodov a na dosiahnutie optimálnych výsledkov varenia nepoužívajte kuchynský riad väčší, než je uvedené v časti „Špecifikácia varných zón". Počas varenia nenechávajte kuchynský riad v blízkosti ovládacieho panela. Môže to mať vplyv na fungovanie ovládacieho panela alebo to môže náhodne aktivovať funkcie varnej dosky.

Pozrite si časť, Technické údaje.

6.2 Zvuky počas prevádzky

Ak je počutie:

• praskanie: riad je vyrobený z rôznych materiálov (sendvičová štruktúra).
• pískanie: používate varnú zónu s vysokým výkonom a kuchynský riad je vyrobený z rôznych materiálov (sendvičová štruktúra).
• hučanie: pri používaní vysokých výkonov. -cvakanie: dôjde k elektrickému zopnutiu.
• svist'anie, bzučanie: pri činnosti ventilátora.

Zvuky sú normálne a neznamenajú žiadnu poruchu varného panela.

6.3 Öko Timer (Ekočasovač)

V záujme úspory energie sa ohrev varnej zóny vypne pred signálom časovača odpočítavajúceho smerom nadol. Rozdiel v prevádzkovom čase závisí od varného stupňa a trvania procesu varenia.

Vzájomný vzťah medzi nastaveným varným stupňom a spotrebou energie varnej zóny nie je lineárny. Zvýšenie nastavenia varného stupňa nie je priamoúmerné zvýšeniu spotreby energie. To znamená, že varná zóna nastavená na stredne intenzívny varný stupeň využíva menej ako polovicu svojho výkonu.

Údaje v tabuľke sú len referenčné.

Varny stupeř Použite na: Čas	Rady (min)
1 Hotové jaklo uchovávajte teplé. podlá po-	Na kuchynský riad položtePokrievku.
	treby
1 - 2 Holandská omáčka, topenie: maslo, Čokoláda, Želatína.	5 - 25 Z Času na Čas premiešajte.
1 - 2 Tuhnutie: nadýchané omelety, pečené vajcia.	10 - 40 Varte sPokrievkou.
2 - 3 Dusenie ryže a jegál s mliečnym zákla-dom, prihrievanie hotovych hedál.	25 - 50 Pridajte asponě dvakráť tolko tekutinyaco ryže, mliečné jejlá v polovici vare-nia premiešajte.
3 - 4 Dusenie zeleniny, rýb, mäsa. 20 - 45 Pridajte niekolko polievkovych lyžić te-kutiny.
4 - 5 Dusenie zemiakov. 20 - 60 Použite max. ¼ l vody na 750 g ze-miakov.
4 - 5 Príprava vácšich množstiev jedla, omáčok a polievok.	60 - 150 Až 3 l tekutiny a prísady.
6 - 7 Jemné smaženie: rezne, telacie cordonbleu, kotlety, rizzoly, klobásy, pečěn,zásmažka, vajcia, palacinky, šišky.	podlá po-treby Po uplynuti polovice Času obrátte.
7 - 8 Silné smaženie, opečené zemiakovépyré, karé, steaky.	5 - 15 Po uplynuti polovice Času obrátte.
9 Varenie vody, varenie cestovín, príprava mäsa (guláš, ragú), hranolčeky.
P Varenie veǐkého množstva vody. Funkcia PowerBoost je aktivovaná.

6.5 Rady a tipy pre Hob²Hood

Pri používaní varného panela s funkciou:

• Panel odsávača pár chráňte pred priamym slnečným svetlom.
• Halogénové svetlo nesústreďujte na panel odsávača pár.
• Ovládací panel varného panela nezakrývajte.
• Nerušte signál medzi varným panelom a odsávačom pár (napr. rukou, rukoväťou kuchynského riadu alebo vysokým hrncom). Pozrite si obrázok.

Odsávač pár na obrázku slúži iba na ilustračné účely.

Pozrite si kapitoly ohľadne bezpečnosti.

7.1 Všeobecné informácie

• Varný panel po každom použití očistite. Dbajte na to, aby bola dolná časť kuchynského riadu vždy čistá.
• Škrabance a tmavé škvrny na povrchu neovplyvňujú to, ako varný panel funguje.
• Používajte špeciálny čistič určený na povrch varného panela.
• Použite špeciálnu škrabku na sklo.

7.2 Čistenie varného panela

• Okamžite odstráňte: roztopený plast, plastová fólia, cukor a potraviny s cukrom,

inak môžu nečistoty spôsobiť poškodenie varneho panela. Dávajte pozor, aby ste sa nepopálili. Špeciálnu škrabku priložte na sklenený povrch tak, aby bola naklonená v ostrom uhle, a čepeľ posúvajte po povrchu.

• Po dostatočnom vychladnutí varného panela odstráňte: usadeniny vodného kameňa, škvrny od vody, mastné škvrny, lesklé kovové farebné fľaky. Varný panel vyčistite vlhkou handričkou s neabrazívnym čistiacim prostriedkom. Po čistení utrite varný panel mäkkou handričkou.
• Odstráňte lesklé kovové fľaky: použite roztok vody a octu a vyčistite sklenený povrch handričkou.

8. ODSTRÁŇOVANIE PROBLÉMOV

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

8.1 Čo robiť, ak...

Problém Możná prićina Náprava
Varny panel sa nedá zapnú't ani používat.	Varny panel nie je pripojený ku zdro-ju elektrického napájania alebo je pripojený nesprávné.	Skontrolujte, Či je varný panel správné pripojený k zdroju elektrického napájania.
Je vypálne poistka. Uistite sa, Že poruchu spôsobila poist-		ka. Ak sa poistka vypál opakovane, obráťte sa na kvalifikovaného elektrárka.
Súchasne ste sa dotkli 2 alebo viac-erych senzorovych polí.		Dotýkajte sa iba Jedného senzorového polá.
Prestávka je zapnuté. Pozrite si Čast',Každodenné používa-nie".
Na ovládacom paneli su voda alebo tukové škrvný.		Vycistite ovládací panel.
Nedá sa nestavit' maximálny stu-peñ ohrevu pre jegnu z varnych zón.	Ostatné zóny spotrebúvajú maximálny dostupné vykon. Vásě varný panel funguje správné.	Znižte stupeř ohrevu ostatnéch varných zón pripojených do rovnakej fázy. Pozrite si Čast',Správa vykonu".
Zaznie zvukový signál a varný panel sa vypne.	Umiestniki ste Niečo na jakno alebo viacéré senzorové polia.	Odstránty daný predmet zo senzorov'ych polí.
Zaznie zvukový signál, ked' je varný panel vypnutý.
Varný panel sa vypne. Umiestnili steNiecko na senzorové pole①		Odstránty daný predmet zo senzorového polá.
Ukazovatel zvyškového tepla sa nerozsvieti.	Zóna nie je horúca, pretože bola za-pnutá iba krátky Ācas, alebo je poško-dený senzor.	Ak bola zóna zapnutá dostatočne dlho, aby sa zohriala, obráťte sa na autori-zované servisné stredisko.
Hob' Hood nefunguje. Zakryli ste ovládací panel. Odstránty daný predmet z ovládacieho panela.
Používate veľmi yvikóhrnoc, ktorýblokuje signál.		Použite mení hrniec, zmeñe varnu zónu alebo nastavte odsávač pár ma-naúlné.
Pri dotyku senzorových polí ne-zaznejú Žiadne zviký.	Zviký su vypnuté. Zapnite zviký. Pozrite si Čast',Každodenné používanie".
sa Rozsvieti.	Je zapnuté Detská poistka alebo Blokovanie.	Pozrite si Čast',Každodenné používanie".
Ovládací pásik bliká. Na zóne nie je Žiaden kuchynský riad alebo zóna nie je úplne zakrytá.		Na zónu položte kuchynský riad tak, aby úplne zakryval varnu zónu.

Problém Možná príčina Náprava

Kuchynský riad je nevhodný. Použite vhodný kuchynský riad. Pozri-	te si kapitolu „Tipy a rady".
Dno riadu má pre danú zónu prilis malý priemer.	Použite riad so správnymi Rozmermi. Pozrite si šcast',“Technické udaje".
PowerSlide je zapnuté. Na flexibilinej indukčnej varnej oblasti sú položené dva hrnce.	Použite iba jeder hrniec. Pozrite si šast',“Flexibilné indukćná varná ob- last".
Ea Čísló sa rozsvietia.	Nastala chyba vo varnom paneli. Vypnite varný panel a po 30 sekun- dách ho znova zapnite. Ked' sa opāt' rozsvieti symbol Čodpjte varný pa- nel od elektrickej siete. Po 30 sekun- dách opāt' pripojte varný panel. Ak problém pretrváva, obră'te sa na auto- rizované servisné stredisko.
Znie neprerušované pipanie. Elektrické pripojenie je nesprávné. Odpojte varný panel od elektrickej sie- te. Požiadajte kvalifikovaného elektri- kára, aby skontroval inšaláciu.

Ak problém nedokážete odstrániť sami, kontaktujte svojho predajcu alebo autorizované servisné stredisko. Uveďte údaje z typového štítku. Uistite sa, že ste varný panel používali správne. V opačnom

prípade nebude servisný zásah servisného technika alebo predajcu bezplatný, a to ani počas záručnej doby. Informácie o záručnej dobe a autorizovaných servisných strediskách sú uvedené v záručnej brožúre.

9. TECHNICKÉ ÚDAJE

9.1 Typový štítok

Model EIV9467 C. výrobku (PNC) 949 596 708 00

Typ 61 E6A 04 AA 400 V 3N 50 - 60 Hz

Indukcia 11.0 kW Vyrobené v: Nemecko

Sér. č. 11.0 kW

ELECTROLUX

9.2 Špecifikácia varných zón

Varná zónica Nominálny vykon (max. varný stu- peř) [W]		PowerBoost [W] PowerBoost maximálne trva- Nie [min]	Priemer kuchyn- ského riadu [mm]
Łavý predný 2300 3200 10		125 - 210
Łavý zadný	2300 3200 10	125 - 210
Stredný predný	2300 3200 10	125 - 210
Varná zónica Nominálny vykon (max. vyný stu- pečn) [W]	PowerBoost [W]	PowerBoost maximálne trva- nie [min]	Priemer kuchyn- ského riadu [mm]
Stredné zadné 2300 3200 10 125 - 210
Pravý predný 2300 3200 10 125 - 210
Pravý zadné 2300 3200 10 125 - 210
Výkon varných zón sa v malom rozsahu mǒže líšť od udajov uvedeních v tabulke. Mení sa na zákloe materiálu a Rozmerov kuchynského riadu.		Optimálne vysledky varenia dosiahnete tak, že budete používat' riad s priemerom nie vácěsím akо su údaje uvedené v tabulke.

10. ENERGETICKÁ ÚČINNOSŤ

10.1 Informácie o výrobku*

Identifikácia modelu EIV9467

Typ varného panelu Vstavaný varný panel
Počet varních oblastí 3
Technológia ohrevu Indukcia
Dížka (D) a šírka (Š) varnej oblasti Vlavo D 37,9 cm	Š 22,0 cm
Dížka (D) a šírka (Š) varnej oblasti V strede D 37,9 cm	Š 22,0 cm
Dížka (D) a šírka (Š) varnej oblasti Vpravo D 37,9 cm	Š 22,0 cm
Spotreba energia varnej oblasti (EC electric cooking)	Vlavo 186,8 Wh/kg
Spotreba energia varnej oblasti (EC electric cooking)	V strede 186,8 Wh/kg
Spotreba energia varnej oblasti (EC electric cooking)	Vpravo 186,8 Wh/kg
Spotreba energia na varný panel (EC electric hob)	186,8 Wh/kg

• Pre Európsku úniu podľa nariadenia EÚ 66/2014. Pre Bielorusko podľa STB 2477-2017, príloha A. Pre Ukrajinu podľa 742/2019.

EN 60350-2 - Elektrické varné spotrebiče pre domácnosť - Časť 2: Varné panely - metódy merania výkonu.

Materiály označené symbolom odovzdajte na recykláciu. Obal hoďte do príslušných kontajnerov na recykláciu. Chráňte životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte spotrebiče označené symbolom

spolu s odpadom z domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obráťte na obecný alebo mestský úrad.
