MANUAL DE USUARIO EIV9467 ELECTROLUX

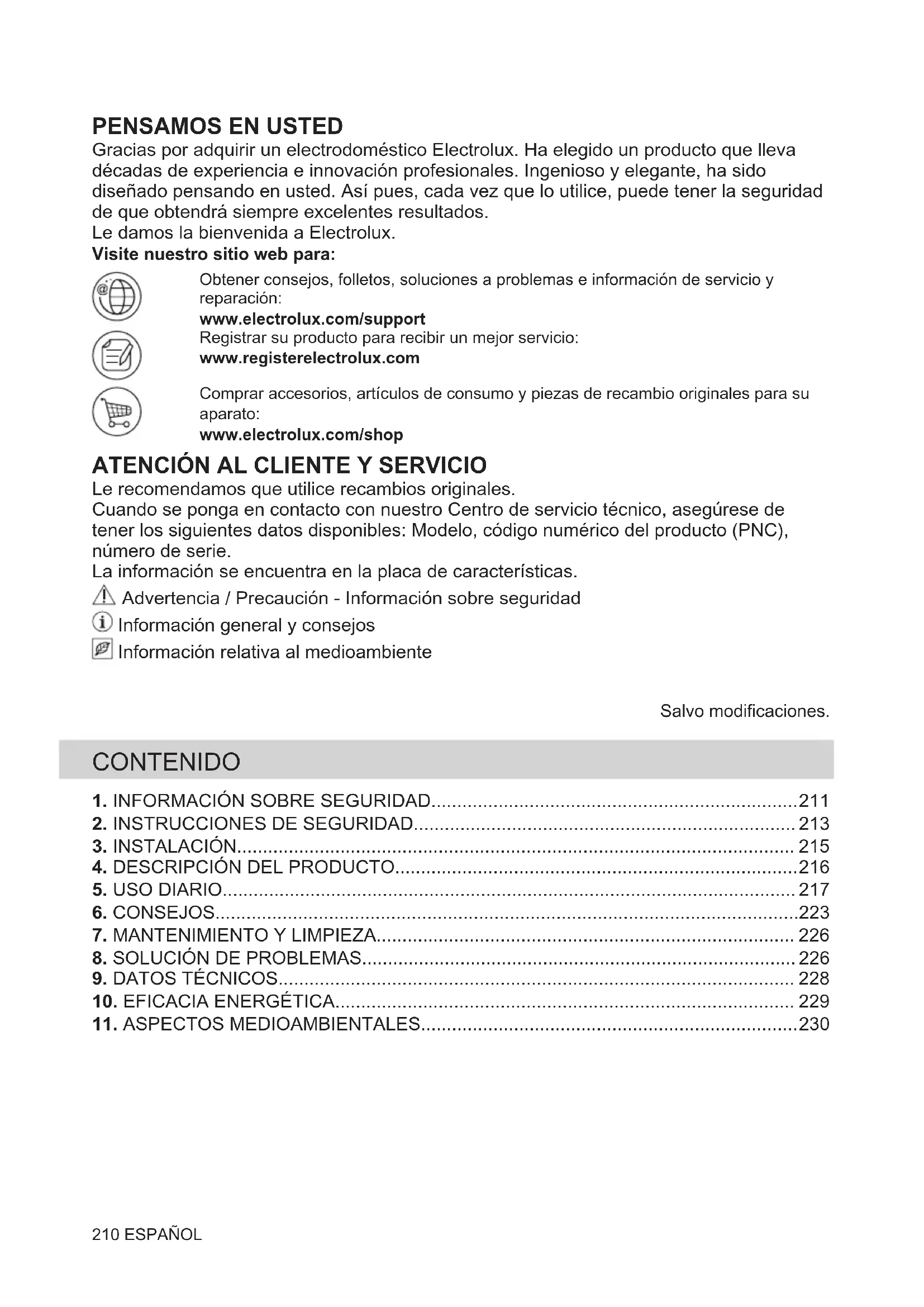

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que lleva décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así pues, cada vez que lo utilice, puede tener la seguridad de que obtendrá siempre excelentes resultados. Le damos la bienvenida a Electrolux. Visite nuestro sitio web para: Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación: www.electrolux.com/support Registrar su producto para recibir un mejor servicio: www.registerelectrolux.com Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato: www.electrolux.com/shop

ATENCIÓN AL CLIENTE Y SERVICIO

Le recomendamos que utilice recambios originales. Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC), número de serie. La información se encuentra en la placa de características. Advertencia / Precaución - Información sobre seguridad Información general y consejos Información relativa al medioambiente Salvo modificaciones. CONTENIDO

210 ESPAÑOL1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del electrodoméstico.

• Es necesario vigilar a los niños para que no jueguen con el aparato.

• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

• ADVERTENCIA: Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas accesibles se calientan durante el funcionamiento.

• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.

• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.

• ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio. ESPAÑOL 211• NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.

• ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio público.

• PRECAUCIÓN: El proceso de cocción debe ser supervisado. El proceso de cocción breve debe ser supervisado permanentemente.

• ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.

• No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.

• No utilice el aparato antes de instalarlo en la estructura empotrada.

• No utilice un limpiador a vapor para limpiar el aparato.

• Tras el uso, apague la resistencia con el mando y no preste atención al detector de tamaño.

• Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de manera similar para evitar un peligro.

• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

212 ESPAÑOL2. INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA! Solo un técnico cualificado puede instalar el aparato. ADVERTENCIA! Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación suministradas con el aparato.

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche.

• Proteja la parte inferior del aparato del vapor y la humedad.

• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.

• Cada aparato tiene ventiladores de refrigeración en la base.

• Si el aparato se instala sobre un cajón: – No guarde objetos pequeños u hojas de papel que puedan ser absorbidos, porque podrían dañar los ventiladores o perjudicar el sistema de refrigeración. – Mantenga una distancia mínima de 2 cm entre la base del aparato y los objetos guardados en el cajón.

• Retire los paneles separadores instalados en el armario por debajo del aparato.

2.2 Conexión eléctrica

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado.

• El aparato debe conectarse a tierra.

• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.

• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.

• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente.

• Utilice el cable de alimentación de red correcto.

• No deje que el cable de alimentación eléctrica se enrede.

• Asegúrese de que haya instalada una protección contra descargas eléctricas.

• Utilice la abrazadera de alivio de tensión del cable.

• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a una toma.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.

• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe. ESPAÑOL 213• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas.

• Retire todo el embalaje, las etiquetas y la película protectora (si corresponde) antes del primer uso.

• Este aparato está diseñado exclusivamente para uso doméstico (en interiores).

• No cambie las especificaciones de este aparato.

• Asegúrese de que las aberturas de ventilación no están bloqueadas.

• No deje el aparato desatendido durante el funcionamiento.

• Apague las zonas de cocción después de cada uso.

• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse.

• No utilice el aparato con las manos mojadas ni con agua en contacto.

• No utilice el aparato como superficie de trabajo ni para depositar objetos.

• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacerse para evitar descargas eléctricas.

• Los usuarios que tengan marcapasos implantados deberán mantener una distancia mínima de 30 cm de las zonas de cocción por inducción cuando el aparato esté en funcionamiento.

• Cuando se coloca comida en aceite caliente, puede saltar. ADVERTENCIA! Riesgo de incendio y explosiones

• Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar.

• Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas.

• El aceite usado, que puede contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez.

• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato. ADVERTENCIA! Podría dañar el aparato.

• No coloque utensilios de cocina calientes sobre el panel de mandos.

• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.

• No deje que el contenido de los recipientes hierva hasta evaporarse.

• Tenga cuidado de no dejar caer objetos ni utensilios de cocina sobre el aparato. La superficie puede dañarse.

• No encienda las zonas de cocción con utensilios de cocina vacíos ni sin utensilios de cocina.

• No coloque papel de aluminio sobre el aparato.

• Los utensilios de cocina de hierro o aluminio fundido o que tengan la base dañada pueden causar arañazos en el vidrio o la cerámica de vidrio. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros propósitos, por ejemplo, calentar la habitación. 214 ESPAÑOL2.4 Mantenimiento y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• Apague el aparato y déjelo enfriar antes de limpiarlo

• No utilice pulverizadores ni vapor de agua para limpiar el aparato.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

2.5 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Para obtener información sobre cómo desechar el aparato, póngase en contacto con su distribuidor, la persona autorizada del fabricante o el operador de residuos sólidos locales.

• Desconecte el aparato de la red.

• Corte el cable eléctrico cerca del aparato y deséchelo.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción. Número de serie ...........................

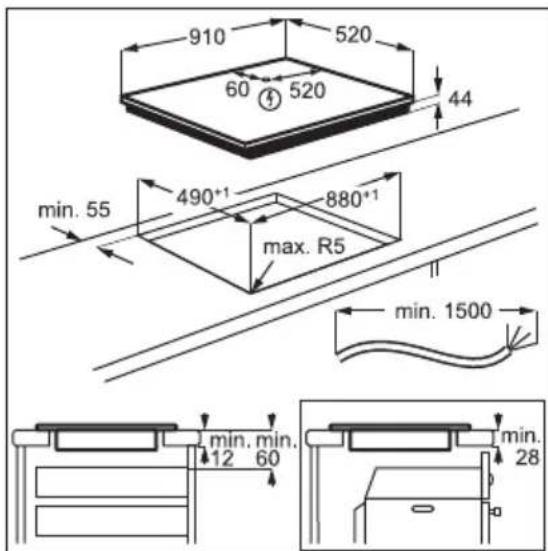

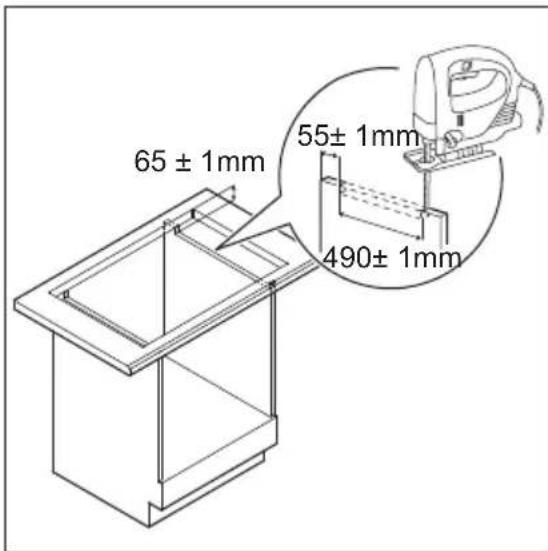

3.2 Placas empotradas

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

3.3 Cable de conexión

• La placa se suministra con un cable de conexión.

• Para sustituir el cable de alimentación dañado, utilice el tipo de cable: H05V2V2- F que soporta una temperatura de 90 °C o superior. Póngase en contacto con el Servicio técnico oficial. El cable de conexión solo debe sustituirlo un electricista cualificado.

Si instala la placa debajo de una campana, consulte las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos. ESPAÑOL 215min. 50mm min. 500mm 65 ± 1mm 490± 1mm 55± 1mm Si el aparato se instala sobre un cajón, la ventilación de la placa puede calentar el contenido del cajón durante el proceso de cocción. Para encontrar el tutorial de vídeo "Cómo instalar la placa de inducción Electrolux - Instalación en encimera", escriba el nombre completo indicado en el gráfico siguiente. www.youtube.com/electroluxwww.youtube.com/aegHow to install your Electrolux Induction Hob - Worktop installation

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Disposición de las zonas de

Superficie de cocción por inducción

Panel de control 216 ESPAÑOL4.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento. Sensor Comentario

Para activar y desactivar la placa. Para activar y desactivar Bloqueo o Dispositivo de seguridad para niños. Para mostrar la zona activa. Indicador CountUp Timer. Indicador Temporizador de cuenta atrás. - Indicador del temporizador: 00 - 99 minutos. Para activar y desactivar Bridge y para cambiar entre los modos. Para seleccionar las funciones de Temporizador .

Para aumentar y disminuir el tiempo. Para activar y desactivar Hob²Hood. Para activar y desactivar Pausa. Para activar PowerBoost. - Para ajustar la temperatura: 0 - 9. Para activar y desactivar PowerSlide.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

5.1 Activación y desactivación

Toque durante 1 segundo para encender o apagar el la placa de cocción. ESPAÑOL 217El panel de control se enciende tras activar la placa de cocción y se apaga tras desactivarla.

5.2 Desconexión automática

La función desconecta automáticamente la placa de cocción siempre que:

• no se coloca ningún utensilio en la placa de cocción en 50 segundos,

• no se ajusta un nivel de calor 50 segundos después de colocar el utensilio,

• se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo). Al oír la señal acústica, la placa se desactiva. Retire el objeto o limpie el panel de control.

• la placa está demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Deje que la zona de cocción se enfríe antes de utilizar la placa de nuevo.

• no apaga una zona de cocción ni cambia la temperatura. Tras un momento, la placa se apaga. Relación entre el ajuste de temperatura y el tiempo tras el que se apaga la placa de cocción: Ajuste del nivel de calor La placa de cocción se apaga

5.3 Uso de las zonas de cocción

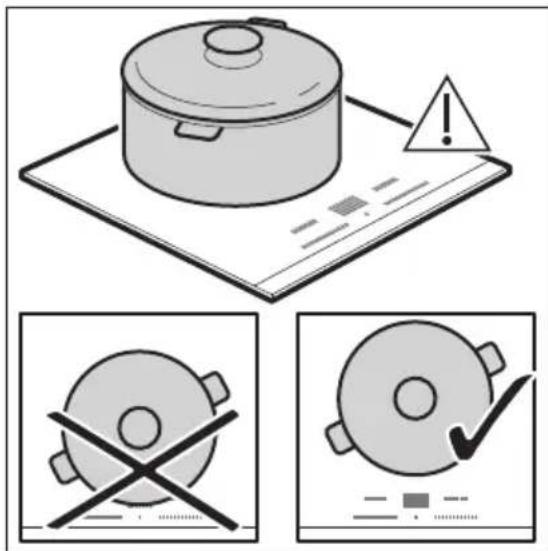

PRECAUCIÓN! No coloque ningún utensilio de cocina caliente en el panel de control. Existe riesgo de dañar las piezas electrónicas. Coloque el utensilio de cocina en el centro de la zona seleccionada. Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina. Al colocar el utensilio de cocina en la posición correcta, la placa lo reconoce y se activa la barra de control correspondiente. Aparece un indicador de zona de cocción rojo sobre la barra de cocción con la posición del utensilio. Cada cuadrado del panel de control representa una zona de cocción de la superficie de cocción de inducción. Los indicadores de zona indican qué zona está controlada por la barra de control correspondiente. 218 ESPAÑOL5.4 Ajuste de temperatura

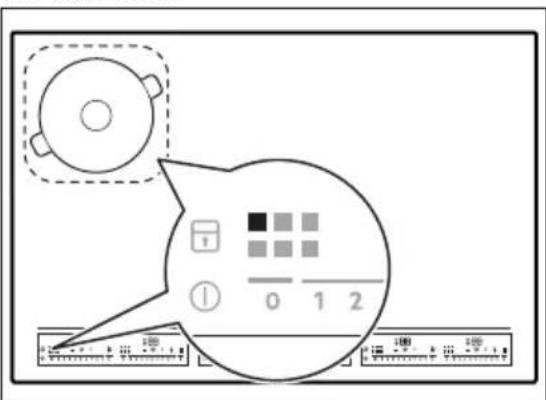

1. Pulse el ajuste de temperatura que

desee en la barra de control. También puede mover el dedo a lo largo de la barra de control para ajustar o cambiar el ajuste de temperatura de una zona de cocción.

2. Para desactivar una zona de cocción,

pulse 0. Una vez colocada una cazuela en la zona y ajustado el nivel de calor, se mantiene igual durante 2 minutos después de retirar la cazuela. La barra de control y el indicador de la zona de cocción parpadean durante 2 minutos. Si coloca el utensilio sobre la zona de cocción de nuevo durante este tiempo, el ajuste de temperatura se reactiva. Si no lo hace, la zona de cocción se desactiva.

5.5 OptiHeat Control (indicador de

calor residual de 3 pasos) ADVERTENCIA! / / Mientras se enciende el indicador, existe riesgo de quemaduras por el calor residual. Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. La vitrocerámica se calienta por el calor del utensilio. Los indicadores / / aparecen cuando una zona de cocción está caliente. Muestran el nivel de calor residual de las zonas de cocción que está usando. También puede aparecer el indicador:

• para las zonas de cocción adyacentes, incluso si no las utiliza,

• cuando se colocan recipientes calientes en la zona de cocción fría,

• cuando la placa está desactivada pero la zona de cocción sigue caliente. El indicador desaparece cuando la zona de cocción se enfría.

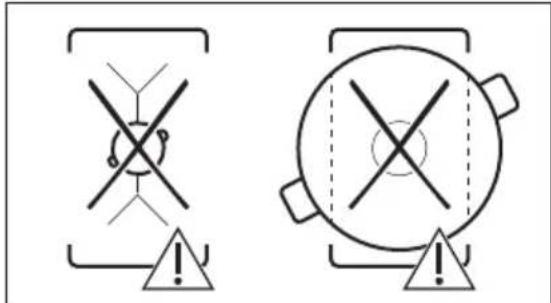

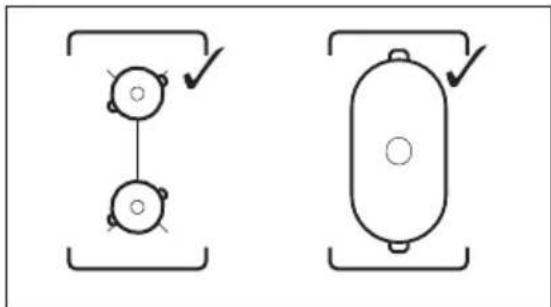

La función conecta dos zonas de cocción de forma que funcionen como si fueran una. Puede utilizar la función con utensilios de gran tamaño.

1. Coloque un utensilio sobre dos zonas de

cocción. El utensilio de cocina debe cubrir los centros de ambas zonas. cambia a blanco.

para activar la función.

3. Ajuste el nivel de calor que desee.

El utensilio de cocina debe cubrir los centros de ambas zonas pero no superar las marcas de área. Para desactivar la función, toque . Las zonas de cocción funcionan de manera independiente.

Esta función activa más potencia en la zona de cocción por inducción correspondiente; depende del tamaño del utensilio de cocina. La función se puede activar solo durante un periodo de tiempo limitado. Toque para activar la función para la zona de cocción. El símbolo cambia a rojo. ESPAÑOL 219La función se desactiva automáticamente. Consulte los valores de duración máxima en "Datos técnicos".

Cuando la función está activada, pueden usarse los símbolos y . La función no detiene las funciones del temporizador. Pulse para activar la función. El símbolo cambia a rojo. El ajuste de nivel de calor baja a 1. Para desactivar la función: pulse . El símbolo cambia a blanco. Aparece el ajuste de temperatura anterior .

Temporizador de cuenta atrás Utilice esta función para ajustar el tiempo que desee que funcione la zona de cocción durante un único proceso de cocción. Ajuste primero la temperatura y después la función.

para activar la función o cambiar el temporizador. Los dígitos del temporizador y los indicadores y se encienden en la pantalla. cambia a rojo y cambia a blanco. Si no se ajusta el temporizador, todos los indicadores desaparecen pasados 4 segundos.

2. Toque o para ajustar el tiempo (00

- 99 minutos). Tras 3 segundos, el temporizador arranca la cuenta atrás automáticamente. Los indicadores , y desaparecen. permanece en rojo. Cuando ha transcurrido el tiempo, se emite un sonido y parpadea. Para detener la señal, toque . Para desactivar la función: toque . Se encienden los indicadores y . Toque o para ajustar en la pantalla. También puede ajustar el nivel de calor en 0. Como resultado, se oye una señal y se cancela el temporizador. CountUp Timer Puede utilizar esta función para supervisar la duración de funcionamiento de la zona de cocción. Toque dos veces para activar la función. El indicador cambia a rojo, el temporizador arranca la cuenta automáticamente. Para desactivar la función: toque . Cuando los indicadores se encienden, toque . Avisador Puede utilizar esta función cuando la placa está activada pero ninguna zona de cocción funciona. Para ver el panel de control, coloque un utensilio sobre una zona de cocción.

hasta que el indicador cambie a rojo, para activar la función.

2. Toque o para programar el tiempo

que necesite. La función empieza automáticamente tras 4 segundos. Los indicadores , y desaparecen. permanece en rojo. Cuando ajuste la función, ya puede retirar el utensilio. Cuando ha transcurrido el tiempo, se emite un sonido y parpadea. Toque para detener la señal. Para desactivar la función: toque . Se encienden los indicadores y . Toque o para ajustar en la pantalla. La función no afecta al funcionamiento de ninguna zona de cocción. 220 ESPAÑOL5.10 Bloqueo Se puede bloquear el panel de control mientras la placa de cocción funciona. Evita el cambio accidental del nivel de temperatura. Ajuste en primer lugar el nivel de calor que desee. Toque para activar la función. El símbolo cambia a rojo y parpadea. Para desactivar la función, toque . El símbolo cambia a blanco. La función también se desactiva cuando se apaga la placa.

5.11 Dispositivo de seguridad para

niños Esta función impide el uso accidental o indebido de la placa. Encienda primero la placa y no a ajuste el nivel de calor. Toque hasta que cambie a rojo para activar la función. Las barras de control desaparecen. Apague la placa de cocción. Cuando apague la placa de cocción, la función sigue activa. Para desactivar la función solo durante el tiempo de cocción: active la placa con . se enciende. Toque hasta que cambie a blanco. La barra de control aparece. Ajuste el nivel de cocción antes de que transcurran 50 segundos.Ya puede utilizar la placa de cocción. Cuando apague la placa de cocción con la función sigue activa. Para desactivar la función permanentemente:Encienda primero la placa y no a ajuste el nivel de calor. Toque hasta que cambie a blanco. La barra de control aparece. Apague la placa de cocción.

Esta función permite ajustar la temperatura desplazando el utensilio de cocción una posición distinta del área de cocción por inducción. La función divide el área de cocción por inducción en tres áreas con diferentes ajustes de temperatura. La placa detecta la posición del utensilio y ajusta la temperatura según la posición. Utilice solo un utensilio cuando emplee esta función. Si quiere cambiar el ajuste de temperatura, levante el utensilio de cocina y colóquelo en otra zona. Si desliza el utensilio, puede causar arañazos y decoloración en la superficie.

• El indicador de zona muestra ambas zonas de un puente aunque solo se use una de las zonas.

• Puede ajustar la temperatura a mano solo si al menos una de las zonas se ha activado automáticamente.

• Puede cambiar por separado el ajuste de temperatura de cada posición. Al desactivar la placa de cocción, conserva el ajuste de temperatura y lo aplica la próxima vez que active la función.

• Si quiere cambiar el ajuste de temperatura, levante el utensilio de cocina y colóquelo en otra zona. Si desliza el utensilio, puede causar arañazos y decoloración en la superficie. Toque para activar la función. El símbolo cambia a rojo y la barra de control muestra el ajuste de temperatura predeterminado . Todas las zonas de cocción están activas durante 9 minutos. Después de 9 minutos suena una señal acústica y las zonas vacías se desactivan. Toque para reanudar esta función. Puede desplazar el utensilio o colocarlo en otra posición. Para modificar manualmente el ajuste de temperatura manualmente, toque la barra de control y elija el nivel adecuado.

• Se puede cambiar el ajuste de temperatura predeterminado solo si la función está activa.

• Puede cambiar por separado el ajuste de temperatura predeterminado de cada posición. Al desactivar la placa de ESPAÑOL 221cocción, conserva los ajustes y los aplica la próxima vez que active la función. Para desactivar la función, toque . El símbolo cambia a blanco.

Es una función automática avanzada que conecta la placa de cocción a una campana especial. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y temperatura del utensilio de cocina más caliente en la placa de cocción. También puede operar manualmente el ventilador desde la placa de cocción. Para la mayoría de las campanas, el sistema remoto esta desactivado de origen. Actívelo antes de usar la función. Para más información, consulte el manual de instrucciones de la campana. Uso automático de la función Para utilizar la función automáticamente, ajuste el modo automático en H1 - H6. La placa de cocción se ajusta originalmente en H5. La campana reacciona siempre que utilice la placa de cocción. La placa de cocción reconoce automáticamente la temperatura del utensilio de cocina y ajusta la velocidad del ventilador. Activación de la luz Puede hacer que la placa de cocción active automáticamente la luz al encender la placa. Para ello, ajuste el modo automático en H1 - H6. La luz de la campana se apaga 2 minutos después de apagar la placa de cocción. Modos automáticos Luz auto‐ mática Hervir

Modo H0 Licencia Licencia Licencia Modo H1 El Licencia Licencia Luz auto‐ mática Hervir

El Velocidad del ventila‐ dor 1 Velocidad del ventila‐ dor 1 Modo H3 El Licencia Velocidad del ventila‐ dor 1 Modo H4 El Velocidad del ventila‐ dor 1 Velocidad del ventila‐ dor 1 Modo H5 El Velocidad del ventila‐ dor 1 Velocidad del ventila‐ dor 2 Modo H6 El Velocidad del ventila‐ dor 2 Velocidad del ventila‐ dor 3

La placa detecta el proceso de ebullición y activa la velocidad del ventilador según el modo automático.

La placa detecta el proceso de fritura y activa la velocidad del ventilador según el modo auto‐ mático.

Este modo activa el ventilador y la luz, y no depende de la temperatura. Cambio del modo automático

1. Desactive el aparato.

durante 3 segundos. La pantalla se enciende y se apaga.

3. Toque durante 3 segundos.

4. Toque varias veces hasta que se

5. Toque del temporizador para

seleccionar un modo automático. Cuando termine de cocinar y apague la placa de cocción, la campana puede seguir funcionando un breve período de tiempo. Tras ese tiempo, el sistema desactiva el ventilador automáticamente y evita la activación accidental del ventilador durante los siguientes 30 segundos. Para operar la campana directamente con el panel de la campana, desactive el modo automático de la función. 222 ESPAÑOLAjuste manual de la velocidad del ventilador También puede operar manualmente el ventilador desde la placa de cocción. Toque cuando la placa está activa. Así se desactiva el funcionamiento automático de la función y es posible modificar manualmente la velocidad del ventilador. Al pulsar se incrementa en un nivel la velocidad del ventilador. Cuando alcance un nivel intensivo y pulse de nuevo, ajusta la velocidad del ventilador de la campana en 0 y lo apaga. Para volver a poner en marcha el ventilador con la velocidad 1, toque . Para activar el funcionamiento automático, apague la placa de cocción y vuelva a encenderla.

5.14 OffSound Control (Activación y

desactivación de los sonidos) Primero apague la placa de cocción.

1. Toque durante 3 segundos para

activar la función. La pantalla se enciende y se apaga.

3. Toque en el temporizador para

seleccionar una de las siguientes opciones:

• - el sonido se desactiva

• - el sonido se activa

4. Para confirmar su selección, espere

hasta que la placa de cocción se desactive automáticamente. Cuando esta función se ajusta en , solo se oye el sonido cuando:

• el Temporizador de cuenta atrás baja

• se coloca algo en el panel de control.

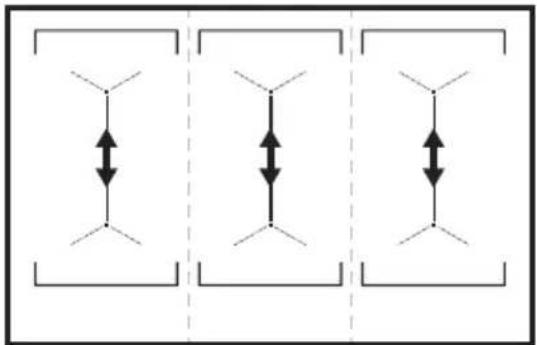

5.15 Gestión de energía

Si las zonas múltiples están activas y la potencia consumida supera la limitación de la alimentación eléctrica, esta función divide la potencia disponible entre todas las zonas de cocción. La placa controla los ajustes de calor para proteger los fusibles de la instalación doméstica.

• Las zonas de cocción se agrupan según la ubicación y el número de fases de la placa. Cada fase tiene una carga eléctrica máxima de 3680 W. Si la placa alcanza el límite máximo de potencia disponible en una fase, la potencia de las zonas de cocción se reduce automáticamente.

• Para las zonas de cocción con potencia reducida, el panel de control muestra los ajustes máximos de calor posibles.

• Si no hay disponible un ajuste superior de temperatura, reduzca antes el de otras zonas de cocción.

• La activación de la función depende del tamaño y número de los utensilios de cocina. Consulte la ilustración para ver posibles combinaciones en las que se puede distribuir la alimentación entre las zonas de cocción.

ADVERTENCIA! Consulte los capítulos sobre seguridad. ESPAÑOL 2236.1 Utensilios de cocina En las zonas de cocción por inducción, un campo electromagnético fuerte crea un calor muy rápido en los utensilios de cocina. Utilice las zonas de cocción por inducción con los utensilios de cocina adecuados.

• La base de los recipientes debe ser lo más gruesa y plana posible.

• Asegúrese de que las bases de los utensilios están limpias y secas antes de colocarlas sobre la placa de cocción.

• Para evitar arañazos, no deslice ni frote la olla sobre el vidrio de cerámica. Material del utensilio de cocina

• correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).

• incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana. El utensilio de cocina es adecuado para cocinar con inducción si:

• el agua hierve muy rápido en una zona con el ajuste de calor máximo.

• un imán se coloca en la base del utensilio de cocina. Dimensiones del utensilio de cocina

• Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina.

• La eficacia de la zona de cocción depende del diámetro del utensilio. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción.

• Por razones de seguridad y resultados de cocción óptimos, no utilice utensilios de cocina mayores que los indicados en la "Especificación de las zonas de cocción". Evite mantener los utensilios de cocina cerca del panel de control durante la sesión de cocción. Esto puede afectar al funcionamiento del panel de control o activar accidentalmente las funciones de la placa. Consulte "Datos técnicos".

6.2 Ruidos durante la utilización

Es posible que escuche los ruidos siguientes:

• crujido: el utensilio de cocina está fabricado con distintos tipos de materiales (construcción por capas).

• silbido: está utilizando una zona de cocción con muy elevado nivel de potencia y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).

• zumbido: el nivel de calor utilizado es alto.

• chasquido: se produce una conmutación eléctrica.

• siseo, zumbido: el ventilador está en funcionamiento. Estos ruidos son normales y no indican fallo alguno.

6.3 Öko Timer (Temporizador Eco)

Con el fin de ahorrar energía, la resistencia de la zona de cocción se apaga antes de que suene la señal del temporizador de cuenta atrás. La diferencia en el tiempo de utilización depende de la temperatura de calentamiento y de la duración de la cocción.

6.4 Ejemplos de aplicaciones de

cocina La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al aumento del consumo de potencia. Significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia. Los datos de la tabla son valores orientativos. 224 ESPAÑOLAjuste de tem‐ peratura Usar para: Tiempo (min) Consejos 1 Mantener calientes los alimentos. según sea necesario Tapar los utensilios de cocina.

5 - 25 Mezcla de vez en cuando.

1 - 2 Solidificar: tortillas esponjosas, huevos

10 - 40 Cocina el plato con una tapa.

2 - 3 Arroces y platos cocinados con leche,

calentar comidas preparadas.

25 - 50 Añadir al menos el doble de líquido

que de arroz; los platos lácteos deben removerse a media cocción.

3 - 4 Verduras al vapor, pescado, carne. 20 - 45 Añada un par de cucharadas de líqui‐

4 - 5 Patatas al vapor. 20 - 60 Utilice como máximo ¼ l de agua para

tos, estofados y sopas.

60 - 150 Hasta 3 l de líquido más ingredientes.

6 - 7 Fritura ligera: escalopes, cordon bleu

de ternera, chuletas, hamburguesas, salchichas, hígado, rebozados, hue‐ vos, tortitas, rosquillas. según sea necesario Déle la vuelta a media cocción.

7 - 8 Fritura fuerte: hash browns, filetes de

5 - 15 Déle la vuelta a media cocción.

9 Hervir agua, cocer pasta, dorar carne (gulash, asado), patatas fritas. Hervir grandes cantidades de agua. PowerBoost está activado.

6.5 Consejos para Hob²Hood

Cuando utilice la placa de cocción con la función:

• Proteja el panel de la campana de la luz solar directa.

• No encienda la luz halógena del panel de la campana.

• No cubra el panel de control de la placa de cocción.

• No interrumpa la señal entre la placa de cocción y la campana (por ejemplo, con la mano, algún mango o un utensilio alto). Consulte la imagen. La campana de la figura es solo a título ilustrativo. ESPAÑOL 225Otros aparatos controlados a distancia pueden bloquear la señal. No utilice ningún otro aparato cerca de la placa mientras esté Hob²Hood activado. Campanas extractoras con la función Hob²Hood Para encontrar toda la gama de campanas extractoras que usan esta función, consulte nuestro sitio web del consumidor. Las campanas extractoras de Electrolux con esta función deben tener el símbolo .

7. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

7.1 Información general

• Limpie la placa después de cada uso.

• Utilice siempre recipientes cuya base esté limpia.

• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.

• Utilice un limpiador especial para la superficie de la placa.

• Utilice un rascador especial para el cristal.

7.2 Limpieza de la placa

• Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico, azúcar y alimentos que contengan azúcar, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

• Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.

• Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño.

8. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Problema Posible causa Solución La placa no se enciende o no funciona. La placa no está conectada a un su‐ ministro eléctrico o está mal conec‐ tada. Compruebe si la placa se ha conecta‐ do correctamente a la red eléctrica. Ha saltado el fusible. Asegúrese de que el fusible es la cau‐ sa del fallo de funcionamiento. Si el fu‐ sible se funde repetidamente, consulte a un electricista cualificado. 226 ESPAÑOLProblema Posible causa Solución Ha pulsado 2 o más sensores al mismo tiempo. Toque solo un sensor. Pausa está en funcionamiento. Consulte "Uso diario". Hay agua o grasa en el panel de control. Limpie el panel de control. No puede seleccionar el nivel de calor máximo de una de las zo‐ nas de cocción. Las otras zonas consumen la poten‐ cia máxima disponible. La placa funciona correctamente. Reduzca la temperatura de las otras zonas de cocción conectadas a la mis‐ ma fase. Consulte “Gestión de ener‐ gía”. Se emite una señal acústica y la placa se apaga. Se emite una señal acústica cuando la placa se apaga. Ha colocado uno o varios sensores. Retire el objeto de los sensores. La placa se apaga. Ha colocado algo sobre el sensor

Retire el objeto del sensor. El indicador de calor residual no se enciende. La zona no está caliente porque ha funcionado poco tiempo o el sensor está dañado. Si la zona ha funcionado el tiempo su‐ ficiente como para estar caliente, con‐ sulte con el centro de servicio autori‐ zado. Hob²Hood no funciona. Ha tapado el panel de control. Retire el objeto del panel de control. Puede estar utilizando un utensilio muy alto que bloquea la señal. Utilice un utensilio más pequeño, cam‐ bie la zona de cocción o manipule ma‐ nualmente la campana de cocción. No hay ningún sonido al pulsar los sensores del panel. Los sonidos están desactivados. Active los sonidos. Consulte "Uso dia‐ rio". se enciende. Dispositivo de seguridad para niños o Bloqueo está en funcionamiento. Consulte "Uso diario". La barra de control parpadea. No hay ningún utensilio de cocina sobre la zona o la zona no está to‐ talmente cubierta. Coloque un utensilio que cubra total‐ mente la zona de cocción. El utensilio de cocina no es adecua‐ do. Utilice utensilios de cocina adecuados. Consulte "Consejos". El diámetro de la base del utensilio de cocina es demasiado pequeño para la zona. Utilice el utensilio de cocina con las di‐ mensiones adecuadas. Consulte "Da‐ tos técnicos". PowerSlide está en funcionamiento. Dos recipientes se colocan en la zo‐ na de cocción por inducción flexible. Utilice solo un utensilio. Consulte el capítulo "Zona de cocción flexible de inducción". y un número se encienden. Se ha producido un error en la pla‐ ca. Apague la placa y vuelva a encenderla después de 30 segundos. Si vuelve a aparecer , desconecte la placa de cocción de la red eléctrica. Espere 30 segundos antes de volver a conectar la placa. Si el problema continúa, pón‐ gase en contacto con el Centro de ser‐ vicio técnico. ESPAÑOL 227Problema Posible causa Solución Se oye un pitido constante. La conexión eléctrica no es correcta. Desconecte la placa de cocción de la red eléctrica. Pida a un electricista cualificado que compruebe la instala‐ ción.

8.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico. Facilite los datos de la placa de características. Asegúrese de que manipula la placa correctamente. De lo contrario, el técnico de servicio o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicio autorizados figuran en el folleto de garantía.

9.1 Placa de datos técnicos

Modelo EIV9467 Código del número del producto (PNC) 949 596

Tipo 61 E6A 04 AA 400 V 3N 50-60 Hz Inducción 11.0 kW Fabricado en: Alemania Nº serie: ................ 11.0 kW ELECTROLUX

9.2 Especificaciones de la zona de cocción

Zona de cocción Potencia nominal (ajuste de calor máx.) [W] PowerBoost [W] PowerBoost du‐ ración máxima [min] Diámetro del utensilio de coci‐ na [mm] Parte delantera iz‐ quierda 2300 3200 10 125 - 210 Parte trasera iz‐ quierda 2300 3200 10 125 - 210 Parte delantera central 2300 3200 10 125 - 210 Parte trasera cen‐ tral 2300 3200 10 125 - 210 Parte delantera de‐ recha 2300 3200 10 125 - 210 Parte trasera dere‐ cha 2300 3200 10 125 - 210 La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las medidas del utensilio. 228 ESPAÑOLPara obtener unos resultados de cocción óptimos, utilice recipientes de diámetro inferior al indicado en la tabla.

10. EFICACIA ENERGÉTICA

10.1 Información del producto*

Identificación del modelo EIV9467 Tipo de placa Placa empotrada Número de áreas de cocción 3 Tecnología de calentamiento Inducción Largo (L) y ancho (A) del área de cocción Izquierda L 37,9 cm A 22,0 cm Largo (L) y ancho (A) del área de cocción Centro L 37,9 cm A 22,0 cm Largo (L) y ancho (A) del área de cocción Derecha L 37,9 cm A 22,0 cm Consumo energético del área de cocción (EC elec‐ tric cooking) Izquierda 186,8 Wh / kg Consumo energético del área de cocción (EC elec‐ tric cooking) Centro 186,8 Wh / kg Consumo energético del área de cocción (EC elec‐ tric cooking) Derecha 186,8 Wh / kg Consumo energético de la placa (EC electric hob) 186,8 Wh / kg

• Para la Unión Europea según el Reglamento de la UE 66/2014. Para Bielorrusia, de conformidad con la STB 2477-2017, Anexo A. Para Ucrania, de conformidad con la 742/2019. EN 60350-2 - Aparatos electrodomésticos de cocción - Parte 2: Placas: Métodos de medición del rendimiento Las mediciones de energía referidas al área de cocción se identifican mediante las marcas de las zonas de cocción respectivas.

10.2 Ahorro de energía

Estos consejos la ayudarán a ahorrar energía al cocinar cada día.

• Cuando caliente agua, utilice solo la cantidad que necesite.

• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.

• Coloque el utensilio de cocina sobre la zona de cocción antes de encenderla.

• Coloque los utensilios de cocina pequeños en zonas de cocción pequeñas.

• Coloque el utensilio de cocina directamente en el centro de la zona de cocción.

• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

ESPAÑOL 22911. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
