SF 450 - Vantilatör PROLINE - Ücretsiz kullanım kılavuzu

Marka	Proline
Model	SF 450
Ürün Tipi	Salınımlı Ayaklı Vantilatör
Elektrik Beslemesi	220-240 V ~ 50 Hz, 60 W
Hızlar	4 hız (1'den 4'e)
Salınım	Yatay, dikey veya her ikisi
Zamanlayıcı	30 dakikadan 8 saate kadar (30 dakika aralıklarla)
Uzaktan Kumanda	Evet, AAA pillerle (2 pil dahildir)
Ekran	LED ekran, bilgiler (hız, zamanlayıcı, mod)
Havalandırma Modları	Normal hava, uyku esintisi
Ayarlanabilir Yükseklik	Evet, ayak teleskopik olarak
Eğim	Manuel (ızgarayı yukarı/aşağı kaldırma)
Koruma Izgarası	Ön ve arka, flanşlar ve vidalarla montaj
Temizlik	Dış kısım nemli bez ve sabunlu su ile; suya daldırmayın
Güvenlik	Programlanabilir otomatik kapanma; su veya yanıcı sıvıların yakınında kullanmayın
Onarılabilirlik	Kullanıcı tarafından onarılabilir parça yok; müşteri hizmetlerine başvurun
Kullanım Amacı	Sadece ev içi kullanım için

Sık sorulan sorular - SF 450 PROLINE

Vantilatörün tabanı nasıl monte edilir?

Tabanın kilitleme kolunu sökün, dış ayağı tabana yerleştirin ve kilitleyin. İç ayağı istenen yüksekliğe kadar açın ve ayar halkası ile sabitleyin. Son olarak, kontrol kutusunu iç ayağa vidalayın.

Pervaneler ve ızgaralar nasıl monte edilir?

Tutma somununu ve motor kilitleme somununu sökün. Arka ızgarayı motor kasasına yerleştirin, ardından kilitleme somununu tekrar sıkın. Daha sonra, pervane kanatlarını motor miline oluğu hizalayarak yerleştirin ve tutma somununu sıkın. Son olarak, ön ızgarayı arka ızgaraya flanşlar yardımıyla takın ve vidalayın.

Vantilatör nasıl açılır ve hız nasıl ayarlanır?

Vantilatörü bir elektrik prizine takın. Kontrol kutusundaki veya uzaktan kumandadaki Açma/Kapama düğmesine basın. Minimum hız (1) görüntülenir. Hızı 4'e kadar artırmak için düğmeye tekrar basın.

Salınım işlevi nasıl kullanılır?

İstenen yön (yatay, dikey veya her ikisi) seçilene kadar salınım düğmesine basın. İlgili gösterge yanar. Durdurmak için gösterge sönene kadar basın.

Zamanlayıcı nasıl programlanır?

İstenen süre (30 dakikadan 8 saate kadar, 30 dakika aralıklarla) görüntülenene kadar Zamanlayıcı düğmesine basın. TIMER göstergesi yanıp söner, ardından kaydı onaylamak için durur. Vantilatör bu sürenin sonunda otomatik olarak kapanacaktır.

Uzaktan kumanda nasıl çalışır?

Uzaktan kumanda 2 adet AAA pil kullanır. 5 m'den daha yakın ve ±30° açı içinde kontrol kutusuna doğrultun. Uzaktan kumanda düğmeleri kutu üzerindekilerle aynıdır. Bir sesli uyarı ve ışıklı göstergeler alındığını onaylar.

Vantilatör nasıl temizlenir?

Temizlemeden önce cihazı daima fişten çekin. Dış yüzeyleri hafif nemli bir bez ve sabunlu su ile temizleyin. Aşındırıcı ürünler veya çözücüler kullanmayın. Motor ünitesini asla suya daldırmayın.

Uzaktan kumanda çalışmazsa ne yapmalı?

Önce pillerin doğru takıldığını (kutuplara dikkat ederek) ve bitmediğini kontrol edin. Her iki pili de aynı türde (AAA) yenileriyle değiştirin. Uzaktan kumanda ile alıcı arasında sinyali engelleyen herhangi bir engel olmadığından emin olun.

Önemli güvenlik önlemleri nelerdir?

Vantilatörü dışarıda, küvet, duş veya su kaynağının yakınında kullanmayın. Uzatma kablosuyla kullanmayın. Çocukların ızgaraya nesne sokmasına izin vermeyin. Saçları, perdeleri ve bol giysileri dönen pervanelerden uzak tutun.

Arıza veya hasarlı kablo durumunda ne yapmalı?

Cihazı kendiniz onarmaya çalışmayın. Hemen fişten çekin. Müşteri hizmetleri veya yetkili bir teknisyenle iletişime geçin. Güç kablosu hasarlıysa, üretici veya yetkili bir profesyonel tarafından değiştirilmelidir.

KULLANIM KILAVUZU SF 450 PROLINE

1. Tüm yönergeleri okuyun ve ileride basvurmak üzele saklayin.
2. Açık havada kullanmayın.
3. Kullanmadan once cihazi sarsilmayan diz bir yüzeye yerleştinir.
4. Cihazin üstündeki derecelendirme etiketinin üzerindeki voltajin elektrik voltajinizla uyumlu oldugundan emin olun.
5. Bu cihaz, güvenliklerinden sorumlu bir kişinin gozetimi olmadan veya cihazın kullanımlaya ilgili yönergeler verilmeden (çocuklar da olmak üzere) yetersiz fiziksel, duyu veya akil yeteneğine sahip veya bilgi ve deneyimi eksik kişiler tarafindan kullanilmak üzere tasarlanmamistr.
6. Cihazla oynamadiklarindan emin olmak icin kucuk cocuklardan uzak tutun.
7. Cihaz Çocuklara veya engelli kılıre)yakin olarak kullanlrken dikkatli denetim gerekir.
8. Bu ürünle uzatma kabloları kullanmayın.
9. On koruyucuya veyavantilatorun herhangi bir kismuna paramaklarinizi veya baskarbir nesne sukmayin.
10. Cocuklarin oynamasina veya on koruyucuya veya ventilatorun herhangi bir kismuna paramaklarini veya baska bir nesnc sukmasina izin vermeyin.
11. Hasara veya yaralanmalara neden olabileceginizden saç, perde, mata ortusu veya gevsek giysilerin ventilatorun hareketli parcalariyla temasina izin vermeyin.
12. Ventilatorun elektrik kablosu veya fişi zarar gormusse, ventilatoru kullanmayin. Inccleme, elektrik ayarlamasi veya mekanik onarim icin ventilatoru yetkili servis gorevlisine veya sati sonras departmanina goturun.
13. Elektrik kablosunun masa veya tezgah kenarindan sarkmasina izin vermeyin.
14. Elektrik kablosunun sicak yüzeye temas etmesine izin vermeyin.
15. Cihaz yalnizca evde kullanilabilir. Aleti kullanim amacinin disinda kullanmayin.
16. Buvantilatoru kendiniz onarmayi denemeyin, icinde kullaniciin islem yapabilecegi parca yoktur ve hasardan kaçınmak icin onarim üretici, satı sonrası servis veya benzeri yetkili kişi tarafindan yapilmaldir.
17. Yogusmaya neden olabileceginden bu ventilatoru pencere yakinnda kullanmayin.
18. Bu ventilatoru harici yari iletken hiz kontrl cihazilya kullanmayin.
19. Yanici sivilarin depolandigi veya saklandigi alanlarda buvantilatoru kullanmayin.
20. Banyo veya her turlu suyun yakininda buvantilatoru kullanmayin.
21. Kullanilmadiğ zamanvantilatorun fişi prizden cekilmelidir.
22. Vantilatorun elektrik kablosunu cekerek prizden kesinlikle cikarmayin, her zaman fişi tutarak prizden cikarin.

1. Vantilatoru taɪrken veya temizlemeden once her zaman fişi prizden Čikarin.
2. Salinimina engel olacagindan bu fan her zaman diz bir yuzeyde herhangi bir engele takilmayacaig bicimde kullamlmaldir.
3. Ventilatoru temizlemeden veya bakim yapmadan once lufen ventilatoru 0 konumuna getirin ve prizden cekin; yumusak bir sabun ve nemli bezle silin.
4. Vantilatorü veya kablosunu suya veya herhangi böcka bir siviya maruz birakmayin

UYARI:

• Bu cihaz yalnizca ev icinde kullanilmak üzere tasarlanmistr diger tum kullanimlar garantiyi geccersiz kilabilir ve tehlikeli olabilir.
• Bu cihazi banyo veya lavabo veya su veya sivi ideren herhangi bir nesnenin yaninda kullanmayin. Cihaz suya duşerse almaya calismayin, fisini prisden Çikarin ve cihazi Çikarmadan once suyu boşaltin; yetkili servis kontrl etmeden cihazi yeniden kullanmayin.
  Kablo hasar gormusse tehlikeden korunmak icin ureticisi, servis yetkilisi vya benzeri yetkili kisiler tarafindan degistirilmelidir.

Pil takma ve kullanma

PIL UYARISI: Pili yalinizca yetiiskinler takmalidir. Pil Yuvası Kapaş Türk ürün kullanım yönergelerine gore Pil Yuvasın tam olarak takılı degilse, bu ürünçocuklarin kullanmasın izin vermeyin.

• Pil üreticisinin guvenlik ve kullanim yönergelerine uyun.
  Pili cocuklardan ve ev hayvanlarindan uzak tutun.
• Pil yuvasindaki kutup isaretlerine dikkat ederek pilleri yerleştinir.
• Pil kutuplarina uymamak kisesel yaralanmaya ve/veya hasara neden olabilir. Pil
• yuvasi uzaktan kumandanin arkasindadir.

Çevreye zarar vermemek ilen pilleri elden Çikarmak ilen lütfen yerel pil atık alanaları kullanın.

• Elektrolit sizintisi veya patlama riskini azaltmak icin sarj edilemeyen pili kesenlikle sarj etmeyin.
• Patlama tehlikesi oldugundan pilleri atse atmayin.

Bu uzaktan kumandada 2 adct AAA pil kullanilmistr. Bu piller uzaktan kumandanin ic kismindadir ve rahatca erisilebilir.

Uzaktan kumandan arkasindaki pil kapagimi açın ve pilleri Çikarin.

Bu piller, yerel geri donusum noktalarina atilmalidir.

TK

MONTAJ YÖNERGELERİ

iKAZ:

Vantilator tam olarak monte edilmedikce fisi prize takmayin. Catlak veya hasarli ventilator pervanesi varsa, ventilatoru kesinlikle calistimmayin.

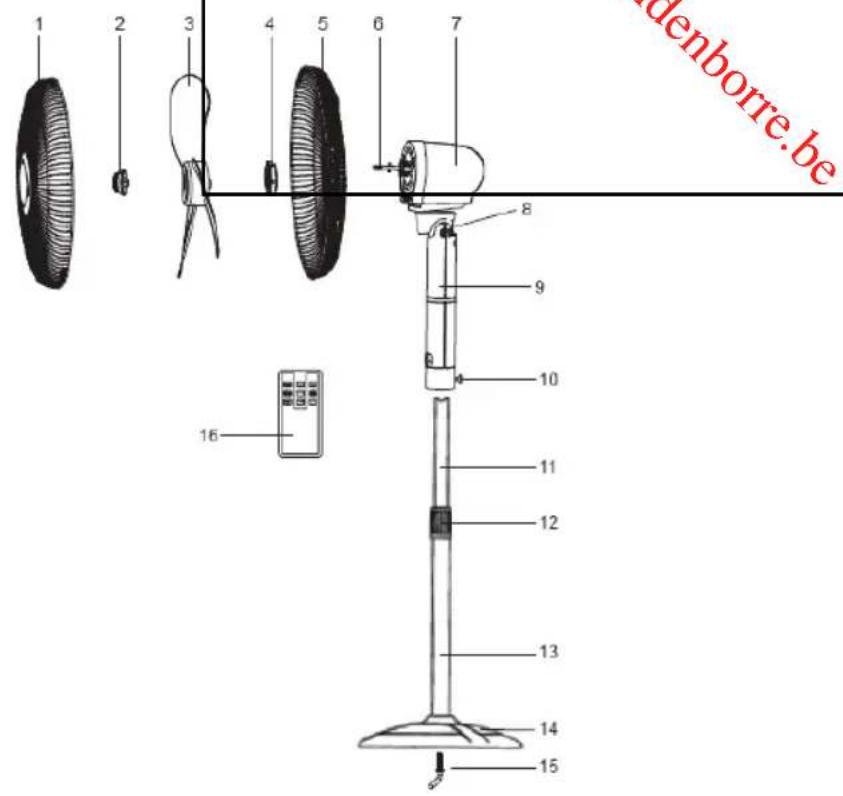

Açıklama

1. On koruyucu
2. Tespit somunu
3. Ventilator pervanesi
4. Kilit somunu
5. Arka koruyucu
6. Motor mili
7. Motor yuvasi
8. Boyun
9. Kontrol kutusu
10. Vida
11. Ic ayak
12. Yüksseklik ayari halkası
13. DiS ayak
14. Taban
15. Kilitleme kolu
16. Uzaktan kumanda

Taban Montaji

1. Kilitleme kolunun vidasimi tabandan Çiakin.
2. D1s ayag tabana yerlestirin, kilitleme koluyla yerine siklaastirin.
3. İç ayalık, dhe ayaktan.Doğru istenilen yükbeklige kadar kaydirin ve ardashan yükbseklik ayari halkasimi saat yönunde dondürerek bu konuma sabitleyin.
4. Kontrol kutusunun vidasimi dokun.
5. İç ayalık kontrl kutusuna yerleşirin, ardindan ayalık kontrl kutusuna tam olarak sabitlemek icin vidayı siktaşın.

Vantilator Montaji

Arka koruyucu montaji

Tespit somununu motor milinden staat yönunde cevirerek Çikarin. Kilitleme somununu fan motorundan staat yönünün tersine cevirerek Çikarin. Arka koruyucuyu motor yuvasın üzerine yerleşirin, arka koruyucunun kolumn motor yuvasın üzerinde yukari.Doğru olduguundan emin olun. Kilitleme somununu takin ve arka koruyucuyu yerine kilitlemek icin staat yönunde dondürün.

Vantilator pervanesi montaji

Vantilator pervanesini motor miline yerleşirin, motor milinin pervane yivine tam olarak oturdugundan emin olun. Vantilator pervanesinin motor miline sabitlemek,—icinvantilator pervanesinin tespit somununu saat yönünün tersine cevirerek vidalayin.

On koruyucu montaji

Iki koruyucunun tam olarak oturdugundan emin olmak icin yan ve alt klipslerin takildigindan emin olarak on koruyucuyu arka koruyucuya takin. Vidayi sikişirarak yerine sabitleyin.

FUNCTIONAMENTO

1. Ventilator tam olarak monte edildikten sonra fişi prize takin.

2. Ventilatori calistirmak icin kontrl kutusundaki ① dugmesine vya uzaktan kumandadaki duugmesine basin.

3. Vantilator açildüzinda/DDHizla baslayacaktir ve ekranda "SPEED 1" (Hiz 1) görtülenecektir. 1 ila 4arasindaki istenilen hiza ayarlamak icin dugmesine arka arkaya basin.

4. Vantilatori kapatmak icin kontrl kutusundaki ① dugmesine veya uzaktan kumandadaki ⑤ dugmesine tekrar basin.

5. Ventilatorin salinmasi icin dugmesine arka arkaya basin, ventilatoryatay, dikey veya her iki yone salinacaktir.

6. Sectiginiz salinimi goruntulemek icin ilgili 1sik yanacaktir.

• Ventilatorun salinim yapmasini durdurmak icin 1sik sonene kadar 00dugmesine arka arkaya basin.

5. Egim Ayari

Koruyucuyu asagv vya yukari iterek hava akim yukari vya asagy onde ayarlanabilir.

TK

6.Mod

Istenilen ruzgar modunu seçmek icin duğmesine art arda basin. Seetiginiz modu görtütlemek icin ilgili isik yanacaktir.

Normal ruzgar

Dogal ruzgar

Ruzgar yok

1. Zamanlayic1

Vantilatori yarim saat ile 8 saat araliginda istediginiz zaman otomatik okaykapanmat üzere ayarlayabilirsiniz. Istenilen saat icin ① dugmesine art arda basin. Ekranda "TIMER" (Zamanlayici) yanip sonecektir.

• Ayarladiginiz sure yanan 1sikla goruntulenecekti. "TIMER"(Zamanlayici) yanip sonmeyi durdurudugunda ayar onaylanir.
  dugmesine her basildiginda sure yarim saatlik artislarla ilerler.

1. DISP (Ekran)

Ekrani açip kapamak icin uzaktan kumandadaki duğmesine art arda basin.

• Islev etkinlestiginde ekranda "DISP" (Ekran) yazisi yanacaktir.

• Islevi devre dişi birakmak iar ekranda "DISP" (Ekran) yazisi yok olana kadan duğmesine art arda basin.

• Program

Uzaktan kumandadaki duğmesine basin, saat 1sigi yanar.
- Birinci isik yanip söner, ardindan ilk yarim saatte 1sigin yanmasi veya sönmesini seçmek icin uzaktan kumandadaki dugmesine basin.
- Ayar tamamlandiktan sonra ikinci yarim saati ayarlamak icin uzaktan kumandadaki üdugmesine basin. 8 staatlik sure icinde ventilatorun otomatik olarak calismasini veya durmasini ayarlamak icin yukaridaki islemleri yineleyin.

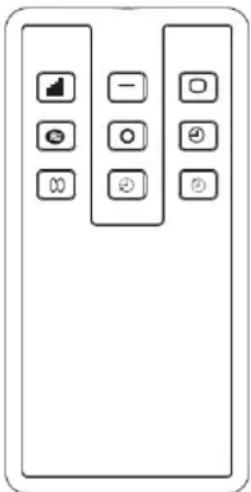

Uzaktan Kumanda

Uzaktan kumundayi,vantilatorun onundeki uzaktan kumadan sensorunden en fazla 5 metre uzaktan ve ± 30^ aciyla kullandiginizdan emin olun.

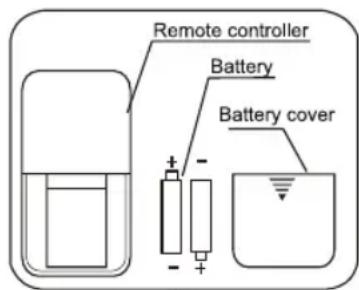

Pilleri Yerlestirme

1. Uzaktan kumandan in arkasindaki pil yuvasi kapagim ickarin.
2. Pil yuvasindaki (+ / - ) ile belirtilen kutup isaretlerine dikkat ederek iki adet AAA pil yerleşirin.

IKAZ: Eski ve yeni pilleri ya da farkli pil türlerini karistirmayin.

1. Pil bolmesinin kapagini kapatin.

Uzaktan kumandayi kullanma

Uzaktan kumandadaki Dügmeler ventilatorun üzerindeki Dügmelerle ayni biçimde calisin.

Uzaktan kumundayi kullanirken ventilatorden bir bip sesi duyarsiniz ve ventilatorun kontrol panelinde isiklar yanar. Bu size uzaktan kumandanin caligiigimi gosterir.

TEMIZLEME VE BAKIM

Temizlemeden once prizden cektiginiziden emin olun.

Vantilatoru sukmek icin montaj islemini tersine yapin.

Tümicarilabilir parçalari yumusak sabunlu sicut suyla yikayin.

Vantilator govdesini nemli bez kullanarak temizleyin. Temizlemek amaciyla motor yuvasini suya veya herhangi baska bir sviya maruz birakmayin.

Plastik bolumlere zarar verebileceginden sert aşindirçilar, solventler, kimiyasal temizleyiciler, petrol veya benzeri ürünleri bu cihazı temizlerken kullanmayın.

Kullanilmadiginda ventilatoru kuru ve guvenli bir alanda saklayin.

TEKNIK ÖZELLİKLER

220-240V\~50Hz60W

Alet geliistirmesi ve iyilestirilmesi sonucunda olusabilecek calistirma yonergelerindeki kucuk tutarsizliklar icin ozur dileriz.

1. Nasad'te kryt bateri.
