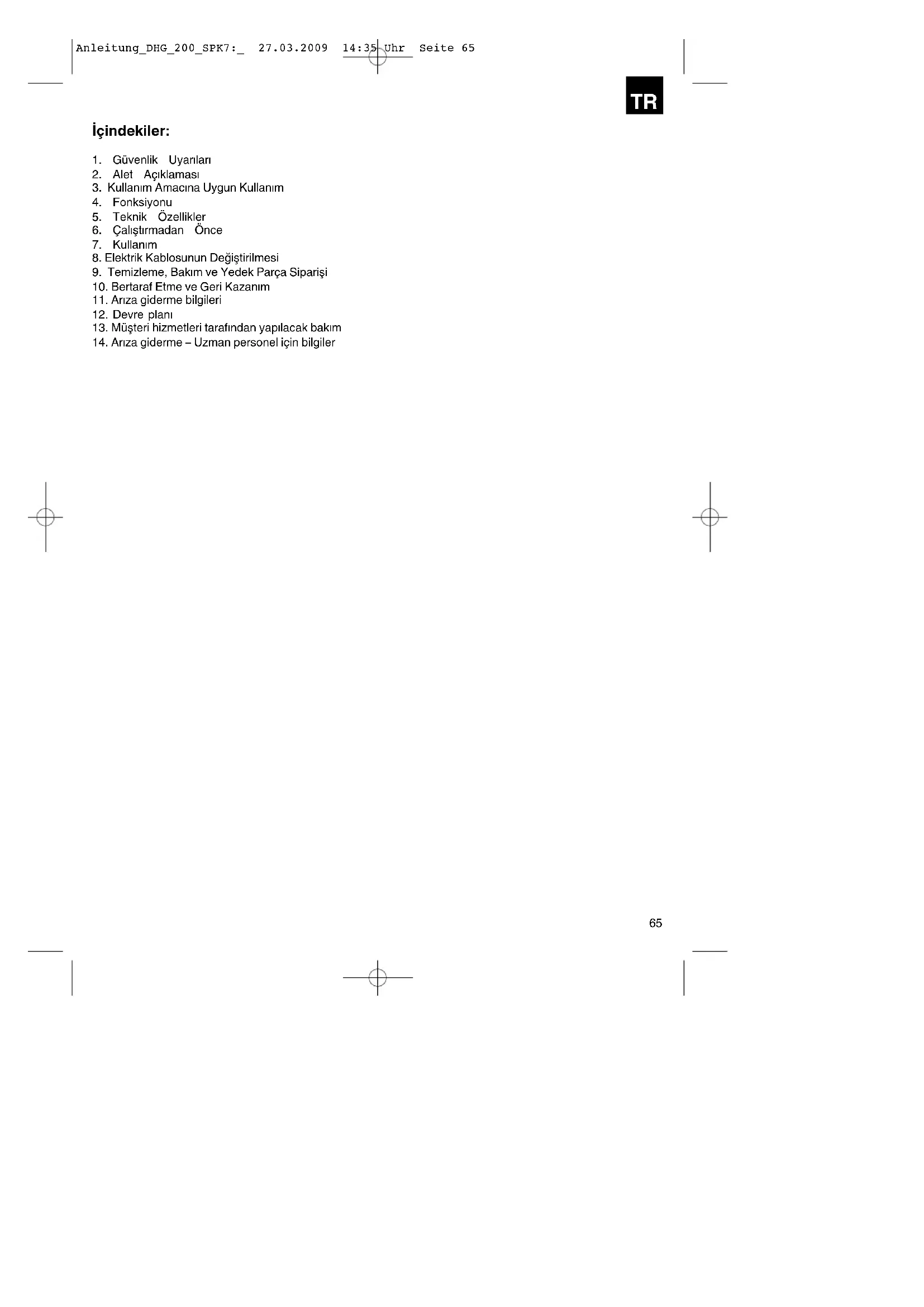

KULLANIM KILAVUZU DHG 200 EINHELL

1. Güvenlik Uyarıları
2. Alet Açıklaması
3. Kullanım Amacına Uygun Kullanım
4. Fonksiyonu
5. Teknik Özellikler
6. Çalıştırmadan Önce
7. Kullanım
8. Elektrik Kablosunun Değiştirilmesi
9. Temizleme, Bakım ve Yedek Parça Siparişi
10. Bertaraf Etme ve Geri Kazanım
11. Arıza giderme bilgileri
12. Devre planı
13. Müşteri hizmetleri tarafından yapılacak bakım
14. Arıza giderme – Uzman personel için bilgiler

TR

⚠️ Dikkat!

Yaralanmaları ve hasarları önlemek için elektrikli aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyanlarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiğinizde bu Kullanma Talimatını da birlikte verin.

Firmamız, kullanma talimatı ve güvenlik uyarlarına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

• Dizel yakıtlı ısıtıcı üzerinde herhangi bir değişiklik yapılması yasaktır.
  ●Bakım ve aksesuar parçalarının takılmasında sadece orijinal parça kullanılacaktır.
• Çocukları dizel yakıtlı ısitıcıdan uzak tutunuz
  ●Dikkat: Yanma tehlikesi, ıstıcı çalışırken ıstıcıya dokunmayın
• Dizel yakıtlı ısıtıcıyı kesinlikle havalandırması bulunmayan, içinde sürekli olarak insan ve hayvanların bulunduğu mekanlarda çalıştırmayın.
• İnfilak tehlikesi: Dizel yakıtlı ısıtıcı kesinlikle yanıcı maddelerin bulunduğu mekanlar içinde çalıştırmayın.
• Üretici firma tarafından yapılan pompa ayarının değiştirilmesi yasaktır. Aksi taktirde dizel yakıtlı ısıtıcı hasar görebilir, yangın çıkabilir.
  ●Transport esnasında dizel yakıtlı ısıtıcı kaymaya ve devrilmeye karşı emniyet altına alınmalıdır.
• Dizel yakıtlı ısıtıcıyı binalardan veya bağlı olan aletlerden en az 1,25 metre uzakta kurun.
• Dizel yakıtlı ısıtıcı güvenli ve düz bir zemin üzerine koyulacaktır. Dizel yakıtlı ısıtıcıyı çalışırken döndürmek, devirmek veya yer değiştirmek yasaktır.
  ●Transport ve yakıt doldurma işlemi esnasında dizel yakıtlı ıstıcıyı daima durdurun.
  ●Yakıt doldurma işleminde yakıt dökülmemesine dikkat edin.
• Dizel yakıtlı ısıtıcıyı kesinlikle yağmurda veya kar yağışı altında çalıştırmayın.
• Dizel yakıtlı ısıtıcıya kesinlikle ıslak ellerinizle dokunmayın
• Elektrik çarpmasına karşı kendinizi koruyun. Açık havada çalışırken yalnızca uygun ve ilgili şekilde işaretlenmiş olan uzatma kablosu kullanın.
  ●Uzatma kablosu kullanıldığında kablo kesiti 1,5 mm² olduğunda toplam kablo uzunluğu 50 metreyi ve kablo kesiti 2,5 mm² olduğunda ise toplam kablo uzunluğu 100 metreyi aşmamalıdır.

- Tamir ve ayar çalışmaları yalnızca uzman personel tarafından yapılacaktır.

- Açık ışık, ateş veya kıvılcım oluşan yerlerde yakıt dolumu veya yakıt deposunun boşatılması yasaktır. Yakıt dolumu esnasında sigara içmek yasaktır!

●Aletin kızgın parçalarına dokunmayın. Koruma kapaklarını sökmeyin.

●Cihazların rutubet veya toza maruz bırakılması yasaktır. Azami ortam sıcaklığı -10 ile +40° arası, max. rakım 1000 m, bağlı hava nemi: % 90 (yoğuşmayan)

Dikkat! Kalorifer yakıtı veya dizel yakıtı sağlığa zararlıdır. Kalorifer yakıtı veya dizel yakıtı ile çalışırken daima iş eldiveni takın. Kalorifer yakıtı veya dizel yakıtı bulaşmış malzemelerin (bez, üstüpü gibi) uygun şekilde bertaraf edilmesini dikkate alınız.

- Dizel yakıtlı ısıtıcıyı kesinlikle harici yakıt deposuna bağlamayınız.

Bu aletin kısıtlı fiziksel, sensörik veya zihinsel özelliklere kişiler veya tecrübesiz ve/veya gerekli bilgiye sahip olmayan kişiler (çocuklar dahil) tarafından kullanılması yasaktır. Bu kişilerin ancak, kendi güvenlikleri için tayin edilmiş görevliler tarafından gözetim altında tutulduğunda veya bu kişiler tarafından cihazı nasıl kullanacaklarına dair bilgi verildiğinde aleti kullanmalarına izin verilmiştir. Alet ile oynamalarını önlemek için çocuklar, aleti kullanırken gözetim altında tutulmalıdır.

Dikkat: Yakıt olarak sadece kalorifer yakıtı veya dizel kullanın.

Ambalaj:

Transport hasarlarını önlemek için alet bir ambalaj içinde sevk edilir. Aletin saklanması için bu ambalaj kullanılabilir. Ambalaj malzemesini yine de bertaraf etmek istediğinizde hammadde olduğundan geri kazanılabilir veya geri kazanım sistemine iade edilebilir.

⚠️ UYARI

Açıklanan bütün güvenlik uyarıları ve talimatları okuyun. Güvenlik uyarıları ve talimatlara riayet edilmemesi durumunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Güvenlik uyarıları ve talimatları gelecekte kullanmak için saklayın.

TR

2. Alet açıklaması (Şekil 1)

1. Hava çıkışı
2. Üst gövde bölümü
3. Taşıma sapı
4. uzatma kablosu tutma elemanı
5. Vantilatör kapağı
6. Basınç göstergesi
7. Yakıt göstergesi
8. Yakıt kapağı
9. Elektrik kablosu
10. Yakit deposu
11. Açık Kapalı şalteri
12. Termostat ayar düğmesi
13. LED
14. Alt gövde bölümü

3. Kullanım amacına uygun kullanım

Kalorifer yakıtı veya dizel yakıtlı portatif ısıtıcı, endüstriyel binalarda, hobi faaliyetleri (kamping), tarım ve inşaat çalışmalarının yapıldığı yerlerdeki iyi havalandırılmış mekanların ısıtılması veya kurutulması için ideal bir alettir.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/işletici sorumlu olup üretici firma sorumlu tutulamaz.

Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Aletin ticari, zanaatkarlar veya endüstriyel veya benzer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

4. Fonksiyonu

Dizel yakıtlı ısıtıcı, yakıtı yakıt deposundan emerek alçak basınç oluşturan bir kompresör ile donatılmıştır. Yakıt deposundan emilen yakıt brülör enjektörüne ulaşır. Enjektörde bir hava yakıt karışımı oluşturulur. Burada oluşan hava yakıt karışımı elektrik düzeneği ile ateşlenir. Yanma odasına vantilatör tarafından hava üflenir, yanma odasında ısınan hava öne doğru üflenir. İstenilen hava sıcaklığı termostat düğmesi ile ayarlanabilir. Bu sıcaklığa erişildiğinde alet otomatik olarak kapanır ve sıcaklık değeri düştüğünde ise alet tekrar devreye girer.

Alet üzerinde bağlı olan bir fotosel yanma işlemini sürekli olarak kontrol eder ve herhangi bir düzensizlik oluştuğunda aleti kapatır. Aşırı isinma durumunda da alet otomatik olarak kapatılır.

Bu durumda müşteri hizmetlerine başvurunuz. Alet içindeki elektrikli elemanlar hassas sigorta ile (eriyen sigorta) ile korunmuştur. Hassas sigortanın anzalanması durumunda müşteri hizmetlerine başvurunuz.

5. Teknik özellikler

Şebeke gerilimi: 230 V \~ 50Hz / 1,5A

Isitma kapasitesi (Hi): 20 kW

Isitma kademesi: 1

Yakıt türü: Kalorifer yakıtı veya dizel

Pompa basinci: 0,28 bar

Yakıt tüketimi: 2,0 L/saat

Yakıt deposu kapasitesi: 19 L

Güç sarfiyatı: 170 W

Hava debisi: 400 m 3

Hava sıcaklığı max.: 393 °C

Alet ölçüleri: 76 x 30,5 x 38 cm

Alet ağırlığı: 13 kg

6. Çalıştırmadan önce

• Makineyi çalıştırmadan önce mevcut şebeke gerilimi ile tip etiketi üzerinde belirtilen gerilim değerinin aynı olup olmadığını kontrol edin.
• Taşınabilir aleti daima düz ve sağlam bir zemin üzerine koyun.
  ● Alet daima yatay pozisyonda durmalıdır.
• Aletin önündeki cisimler ile arasında 2,50 m, arkasındaki, yanındaki ve üzerindeki cisimler ile de 1,25 m aralık olmasına dikkat edin.
• Alet sadece açık havada veya iyi havalandırılmış mekanlarda kullanın. Alet mekan içinde kullanıldığında bir kW ısıtma kapasitesi başına mekan içine hava giriş deliğinin 0,02 m² olması gerekir. Isıtma kapasitesi 20 kW olduğunda bu deliği toplam 0,4 m² olması gerekir. Bunu sağlamak için örneğin kapıları ve pencereleri açın.

TR

6.1 Montaj (Şekil 2)

●Taşıma sapını (Şekil 2 / Poz. 3) civata ile üst gövde bölümüne (Şekil 2 / Poz. 2) bağlayın.
- Uzatma kablosu tutma elemanını (Şekil 1 / Poz. 4) civata ile yana sabitleyin.

7. Kullanım

7.1 Yakıt doldurma

Uyarılar:

●Aletin çalıştırılması için gerekli olan kalorifer yakıtı veya dizel yakıtını, üzerinde açık ve okunabilir şekilde „Kalorifer yakıtı“ veya „Dizel“ etiketi yazılı olan bidonlar içinde saklayın.
●Aleti kullandığınız ülkede kalorifer yakıtı veya dizel yakıtı için geçerli olan yönetmeliklere riayet ediniz.
- Kesinlikle „biyodizel“ kullanmayın.
- Yakıt deposundan yakıt emilmesinde sorun yaşamamanız için hava sıcaklığı 5°C altında olduğunda kış dizelini kullanmanızı tavsiye ederiz.
- Kalorifer yakıtı veya dizel yakıtı zamanla eskiyebilir. Bu nedenle 6 aydan fazla yakıt depolamayın.
●Yakıt doldurma işlemini sadece açık havada ve alet soğukken yapınız.

1. Yakıt deposunun kapağını (Şekil 1 / Poz. 8) çıkarın.
2. Yakıt göstergesindeki (Şekil 1 / Poz. 7) ibre „F“ işaretinin üzerine gelinceye kadar kalorifer yakıtı veya dizel yakıtını yavaşca depoya doldurun. Yakıt deposunun kapasitesi max. 19 litredir.
3. Yakıt deposunun kapağını tekrar takın.

7.2 Çalıştırma (Şekil 3)

Uyari:

●Dizel yakıtlı ısitıcı, 10A sigortalı her 230 Volt alternatif akım prizine bağlanabilir. Aletin sadece, azami 30mA devreye girme akımlı hata akım koruma şalteri (RCD) ile donatılmış bir prize bağlanması tavsiye edilir.
●Daima hasarlı olmayan elektrik kablosu kullanın. Makinenin çalıştırılması için gerekli olan elektrikli kablo fazla uzun olmamalıdır (max. 50m). Kullanılacak elektrik kablosunun kesiti 3 x 1,0mm olmalıdır.
- Üretim esnasında sac parçaları üzerinde oluşan yağ artıklarının yanmasını sağlamak için oluşan aletin ilk çalıştırılmasının (yakl. 10 dakika) açık havada yapılmasını tavsiye ederiz.

1. Elektrik kablosunun fişini uzatma kablosunun prizine takın.
2. Termostat düğmesi (Poz. 12) ile istenilen hava

sicaklığını ayarlayın (ayar aralığı + 5 °C - + 45 °C)

1. Açık Kapalı şalterini (Poz. 11) ON (I) pozisyonuna getirin, alet çalışmaya başlar, LED (Poz. 13) lambası yanar.

Uyarı:

- Isitici ateşlemesi gerçekleşmediğinde termostat ayarını daha yüksek bir sıcaklığa getirin. Alet bu ayarlama değişikliğinden sonra yine de çalışmadığında aleti kapatın ve arıza listesine (Bölüm 11) gerekli kontrolleri yapın.

7.3 Kapatma

1. Açık Kapalı şalterini (Şekil 3 / Poz. 11) OFF (0) pozisyonuna getirin, alet kapanır.
2. Elektrik kablosunun fişini uzatma kablosunun prizinden çıkarın.

7.4 Tekrar çalıştırma

1. Aleti tekrar çalıştırmaya başlamadan önce en az 10 saniye bekleyin.
2. Aleti 7.2 nolu bölümde açıklandığı şekilde tekrar çalıştırın ve önceden açıklanmış olan uyarıları dikkate alın.

8. Elektrik Kablosunun Değiştirilmesi

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici firma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.

9. Temizleme, Bakım ve Yedek Parça Siparişi

Temizleme çalışmalarından önce daima elektrik kablosunun fişini prizden çıkarın.

9.1 Temizleme

• Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin.
  ●Aleti kullandıktan hemen sonra temizlemenizi tavsiye ederiz.
  ●Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Ayrıca aletin içine su girmemesine de dikkat edin.

TR

9.2 Sezon sonunda

Yakıt deposu içindeki yakıtı yakıt dolum deliği üzerinden boşaltın ve aleti orijinal kolisi içinde kuru, toz ve don etkisi olmayan bir yerde saklayın.

9.3 Bakım

Bakım çalışmaları sadece özel olarak eğitilmiş uzman personel tarafından yapılacaktır. Lütfen Müşteri Hizmetlerine başvurunuz.

9.4 Yedek Parça Siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilmelidir;

●Cihaz tipi
●Cihazın ürün numarası
●Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fiyatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

10. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için aksesuar bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir.

Aksesuar örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir.

Arızalı parçaları özel atık bertaraf etme sistemine verin. Bu sistemin nerede olduğunu bayinizden veya yerel yönetimlerden öğrenebilirsiniz!

11. Arıza giderme bilgileri

Alet doğru şekilde kullanıldığında ve çalıştırıldığında herhangi bir arıza meydana gelmez. Arıza durumunda Müşteri Hizmetlerini çağırmadan önce aşağıda açıklanan kontrolleri yapınız.

Ariza

Vantilatör motoru çalışmıyor, LED lambası yanıp sönmüyor

Olası sebebi

a) Cereyan kesintisi
b) Elektrik kablosu veya kablo fişi hasarlı
c) Emniyet sıcaklık sınırlayıcısı devreye giriyor

Giderilmesi

a) Elektrik gerilimini kontrol edin, gerektiğinide tekrar çalıştırma süresini bekleyin
b) Yetkili bir servis tarafından bakımını yaptırın
c) Aşırı ısınma sebebini tespit edin. Hava giriş / çıkış kanalları kapalı olmamalıdır. Aletin soğuması ve yeniden çalıştırmaya hazır olması için en az 10 dakika bekleyin. Gerek duyulması durumunda Müşteri Hizmetlerine başvurun.

Ariza

Vantilatör motoru çalışmıyor, LED lambası yanıyor.

Sebebi

Termostat çok düşük bir sıcaklık değerine ayarlanmıştır

Giderilmesi

Termostatı daha yüksek bir sıcaklık değerine ayarlayın

Ariza

Vantilatör motoru çalışıyor, ateşleme gerçekleşmiyor, alet birkaç saniye sonra kapanıyor ve LED lambası yanıp sönüyor.

Olası sebebi

a) Yakıt deposu içinde çok az yakıt var, depo içindeki yakıt türü yanlış veya yakıt kirli
b) Çok düşük hava sıcaklığı nedeniyle yakıt viskozitesi çok yüksek

Giderilmesi

a) Yakıt deposu içindeki yakıtı kontrol edin; aletin içine yavaşca temiz kalorifer yakıtı veya dizel doldurun.
b) Kış dizeli kullanın

12. Devre planı (Şekil 4)

13. Müşteri hizmetleri tarafından yapılacak bakım

Aşağıda açıklanan bakım çalışmaları sadece özel olarak eğitilmiş uzman personel tarafından yapılacaktır.

• Temizleme ve bakım çalışmalarına başlamadan önce elektrik kablosunun fisin prizden çıkarın.
  ●Bakım çalışmalarına başlamadan önce aletin tamamen soğumasını bekleyin.
  ●Aletin keskin kenarlarına dikkat edin.
• İşletme güvenliği nedeniyle sadece orijinal yedek

TR

parça kullanın.

- Yanlış veya yetersiz bakım çalışmaları yüksek atıkgaz ve is oluşması, fonksiyon arızası ve aletin tahrip olmasına sebep olur.

Bakım çalışmalarının belirtilen aralıklar ile yapılmasıı tavsiye ederiz:

Yakıt deposu

Yakıt deposu her 200 işletme saatinde bir veya gerek duyulması durumunda temiz yakıt ile temizlenmelidir. Temizleme işleminde kesinlikle su kullanmayınız!

Hava filtresi (Şekil 5)

Hava filtresi (A) her 500 işletme saatinde bir veya gerek duyulması durumunda değiştirilecek veya sabunlu su ile yıkanacaktır. Temizleme işleminden sonra hava filtresinin kurumasını sağlayın.

Her iki hava filtresi (B / C) her 500 işletme saatinde bir veya gerek duyulması durumunda daha erken değiştirilecektir. Bunun için filtre kapağını (D) sökün.

Fan kanadı (Şekil 6)

Fan kanatları (E) ısıtma sezonu başına en az bir kez veya gerek duyulması durumunda daha sık olarak temizlenecektir. Kanatlar üzerindeki tozu ve diğer kirleri yumuşak bir bez ile temizleyin. Fan kanatlarının bükülmemiş olmasına dikkat edin. Fan kanatlarını değiştirmek için civatayı (F) açın ve fan kanadını motor milinden (G) sökün.

Yakıt enjektörü (Şekil 7a/7b)

Yakıt enjektörü (H) ısıtma sezonu başına en az bir kez veya gerek duyulması durumunda daha sık olarak temizlenecek veya değiştirilecektir. Yakıt enjektörünü ön taraftan basınçlı hava ile temizleyin. Enjektör üzerindeki kalıntıları temizlemek için enjektörü temiz yakıt içine koyarak yıkamak yararlı olabilir. Sökme ve takma işleminde iki yakıt hortumunun (K / L) karıştırılmamasına dikkat edilecektir.

Şekil 7a/7b'deki pozisyonların tanımları:

Poz. K = Hava hortumu (hava bağlantısı)

Poz. L = Yakıt hortumu (yakıt bağlantısı)

Poz. M = Ateşleme kablosu

Poz. N = Pilotbek

Poz. P = Brülör kafası

Pilotbek (Şekil 8)

Pilotbek (N) her 600 işletme saatinde bir veya gerek duyulması durumunda daha erken temizlenecek veya değiştirilecektir. Pilotbekleri (Q) dikkatlice tel fırça ile temizleyin. Pilotbeklerin (Q) aralıklarını kontrol edin. Pilotbek aralığı 3,5 mm olmalıdır.

Fotosel (Şekil 9 / 10)

Fotosel (R) ısıtma sezonu başına en az bir kez veya gerek duyulması durumunda daha sık olarak temizlenecek veya değiştirilecektir. Fotoselin ön bölümünü alkole batırılmış pamuklu bez ile temizleyin. Fotoseli takarken fotoselin doğru pozisyonda takılmasına dikkat edin.

Yakıt filtresi (Şekil 11)

Yakıt filtresi (S) ısıtma sezonu başına en az iki kez veya gerek duyulması durumunda daha sık olarak temizlenecek veya değiştirilecektir. Yakıt filtresi temiz yakıt içinde yıkanacaktır.

Uyarı: Yakıt filtresini sökmek için filtreyi saat yönünde 90° döndürün.

Pompa basıncının ayarlanması (Şekil 12)

Optimal pompa basıncı: 4 PSI +/- 10% (0,28 bar). Pompa basıncını bu değere ayarlamak için ayar civatasını (T), ısıtıcı çalışırken tornavida ile manometrede (Poz. 6) 4 PSI değeri gösterilinceye kadar döndürün. Ayar civatası saat yönünde döndürüldüğünde = basınç yükselir, ayar civatası saat yönü tersine döndürüldüğün = basınç azalır.

14. Arıza giderme – Uzman personel için bilgiler

Problem

Ateşleme gerçekleşiyor fakat ısıtıcı kısa bir süre sonra kapanıyor, LED lambası yanıp sönüyor.

Olası sebebi

1. Pompa basıncı yanlış
2. Hava filtresi kirli
3. Yakıt filtresi kirli
4. Yakıt enjektörü kirli
5. Fotosel kirli
6. Fotosel doğru şekilde monte edilmemiştir
7. Fotosel arızalı
8. Elektronik empirmesi ve fotosel arasındaki elektrik bağlantısı arızalı

Giderilmesi

1. Pompa basıncını doğru değere ayarlayın
2. Hava filtresini temizleyin veya değiştirin
3. Yakıt filtresini temizleyin veya değiştirin
4. Yakıt enjektörünü temizleyin veya değiştirin
5. Fotoseli temizleyin veya değiştirin
6. Fotoseli doğru şekilde monte edin
7. Fotoseli değiştirin
8. Elektronik empirmesi ve fotosel arasındaki elektrik bağlantısını kontrol edin

TR

Problem

Isitici çalışmıyor veya vantilatör motoru sadece kısa bir süre çalışıyor. LED lambası yanıp sönüyor.

Olası sebebi

1. Yakıt deposunda yakıt yok
2. Pompa basıncı yanlış
3. Pilotbek korozyonlu veya pilotbek aralıkları yanlış ayarlanmış
4. Yakıt filtresi kirli
5. Yakıt enjektörü kirli
6. Yakıt içinde veya yakıt deposunda rutubet veya su bulunuyor
7. Transformatör ve elektronik empirmesi arasındaki elektrik bağlantısı arızalı
8. Ateşleme kablosu pilotbeke bağlı değil
9. Pilotbek arızalı

Giderilmesi

1. Yakıt doldurun
2. Pompa basıncını doğru değere ayarlayın
3. Pilotbeki temizleyin veya değiştirin
4. Yakıt filtresini temizleyin veya değiştirin
5. yakıt enjektörünü temizleyin veya değiştirin
6. Depoyu temizleyin, temiz yakıt doldurun
7. Tüm elektrik bağlantılarını kontrol edin
8. Ateşleme kablosunu pilotbeke bağlayın
9. Pilotbek değiştirin

Problem

Vantilatör motoru devreye girmiyor. Elektrik gerilimi mevcut, Açık Kapalı şalteri ON (I) pozisyonunda. LED lambası sürekli yanıyor veya yanıp sönüyor.

Olası sebebi

1. Termostat çok düşük bir sıcaklık değerine ayarlanmıştır
2. Motor ve elektronik empirmesi arasındaki elektrik bağlantısı kesilmiştir

Giderilmesi

1. Termostat ayar düğmesini daha yüksek bir sıcaklık değerine ayarlayın
2. Tüm elektrik bağlantılarını kontrol edin

Problem

LED lambası yanıp sönüyor.

Olası sebebi

Termostat şalteri arızalı

Giderilmesi

Termostat şalterini değiştirin

Problem

Yanma düzgün değil ve/veya is oluşuyor

Olası sebebi

1. Alevler ön tarafta gövdeden dışarı çıkıyor
2. Isıtma kapasitesi çok düşük
3. Yakıt kalitesi kötü
4. Bakım çalışmaları genel olarak kötü yapılmıştır

Giderilmesi

1. Pompa basıncini azaltın
2. Pompa basıncını yükseltin
3. Eski veya kirli yakıt kullanılıp kullanılmadığını kontrol edin
4. Aletin uzman personel tarafından kontrol edilmesini sağlayın

Problem

Isitici devreye girmiyor ve LED lambası yanmıyor

Olası sebebi

1. Alet aşırı isinmiştir ve bu nedenle emniyet sıcaklık sınırlayıcısı devreye girmiştir
2. Gerilim beslemesi yok
3. Hassas sigorta arızalı
4. Termo denetleyici ve elektronik empirmesi arasındaki elektrik bağlantısı kesilmiştir

Giderilmesi

1. Açık Kapalı şalterini OFF (0) pozisyonuna getirin ve ıstıcının en az 10 dakika soğumasını sağlayın. Sonra Açık Kapalı şalterini tekrar ON (I) pozisyonuna ayarlayın.
2. Priz, elektrik kablosu ve uzatma kablosunu kontrol edin
3. Hassas sigortayı kontrol edin ve gerektiğinde değiştirin
4. Tüm elektrik bağlantılarını kontrol edin

TR Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2002/96/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normalara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi:

Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların artırılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

⑧ Technische Änderungen vorbehalten
- Technical changes subject to change
⑤ Sous réserve de modifications
Technische wijzigingen voorbehouden
⑤ Salvo modificaciones técnicas
Запазва се правото за технически промени
Zadržavamo pravo na tehničke promen
Zadržavamo pravo na tehnične izmjene.
⑩ Teknik değişiklikler olabilir

D

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca ISC GmbH firmasının özel onayı alınmak şartıyla serbesttir.

GB GUARANTEE CERTIFICATE

Dear Customer,

Ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti/cihazı Garanti Belgesinin alt bölümünde açıklanan Servis Hizmetlerine göndermenizi rica ederiz. Bize ayrıca aşağıda açıklanan Servis telefon numarasından da her zaman ulaşabilirsiniz. Size her konuda memnuniyetle bilgi veririz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu Garanti koşulları ek Garanti Hizmetlerini düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.
2. Garanti kapsamına sadece malzeme ve üretim hatasından kaynaklanan eksiklik ve ayıplar dahildir. Bu durumlarda garanti hizmetleri sadece arızanın onarımı veya aletin/cihazın değiştirilmesi ile sınırlıdır. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin/cihazın ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir. Ayrıca transport hasarları, montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete/cihaza aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar, aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar) ve kullanımına bağlı olağan aşınma gibi durumlar garanti kapsamına dahil değildir.

Alet/cihaz üzerinde herhangi bir çalışma yapıldığında veya müdahalede bulunulduğunda garanti hakkı sonar erer.

1. Garanti süresi 2 yıldır ve garanti süresi aletin/cihazın satın alındığı tarihde başlar. Arızayı tespit ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin/cihazın onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

2. Garanti hakkından faydalanmak için arızalı aleti, gönderi ücreti göndericiye ait olmak üzere aşağıda belirtilen adrese postalayın. Satın aldığınız tarihi belirten orijinal fişi veya başka bir belgeyi de alet ile birlikte gönderin. Bu nedenle kasa fişini belgelemek için daima iyice saklayın! Arıza ve şikayet sebebini mümkün olduğunca doğru şekilde açıklayın. Aletin arızası garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet/cihaz gönderilecektir.

Ayrıca garanti kapsamına dahil olmayan veya garant isüresi dolan arızaları ücreti karşılığında memuniyetle onarırız. Bunun için aleti/cihazı lütfen Servis adresimize gönderin.

© GARANTIEURKUNDE
