Ürün Tipi	Split sistem klima (iç ünite + dış ünite)
Model	Sharp AEA24CE
Soğutma Kapasitesi	24000 BTU/saat (tahmini)
Elektrik Beslemesi	230 V ~ 50 Hz (cihazdan kontrol edin)
Elektrik Tüketimi	Kılavuzda belirtilmemiştir
Çalışma Modları	Otomatik, SOĞUTMA (soğutma), KURUTMA (nem alma), SADECE FAN
Fan Hızı	Otomatik, Hafif, Düşük, Yüksek (3 kademe + otomatik)
Termostat	18°C ile 32°C arasında ayarlanabilir (SOĞUTMA modu)
Uzaktan Kumanda	Evet, LCD ekranlı, 7 metre menzilli
Zamanlayıcı	1 saat sonra kapanma (ONE-HOUR OFF), 0,5 ila 12 saat arasında programlanabilir AÇ/KAPA zamanlayıcı
PLASMACLUSTER Fonksiyonu	Hava temizleme (küme iyonları) ve serinletme (negatif iyonlar)
Hava Filtreleri	Yıkanabilir filtreler, her 2 haftada bir temizlik önerilir
İç Bakım	Açılır ön panel ve çıkarılabilir havalandırma kanatları aracılığıyla temizliğe erişim
Opsiyonel Kit	Hava temizleme filtresi (tip AZ-F1800C), her 3-6 ayda bir değiştirilmelidir
Güvenlik	Topraklama zorunludur, kaçak akım koruma şalteri önerilir, elektrik kesintisinden sonra devre kesici
Onarılabilirlik	Sadece kalifiye bir teknisyen tarafından kurulum ve onarım
Dış Ortam Sıcaklık Aralığı (soğutma)	21°C ila 43°C DB (iç ortam sıcaklığı 32°C DB'ye kadar)
İç Ünite Ağırlığı	Kılavuzda belirtilmemiştir
Dış Ünite Ağırlığı	Kılavuzda belirtilmemiştir
Boyutlar	Kılavuzda belirtilmemiştir

Sık sorulan sorular - AEA24CE SHARP

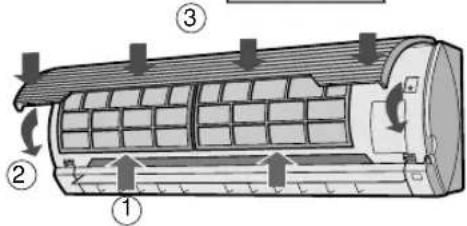

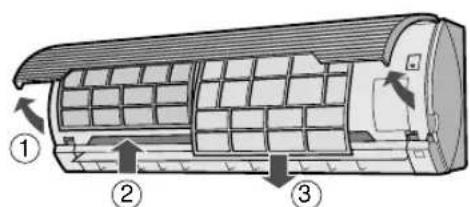

Sharp AEA24CE hava filtreleri nasıl temizlenir?

Ön paneli kaldırın, filtreleri kilitlerini açmak için yukarı itin, ardından aşağı çekin. Bir elektrik süpürgesi veya ılık sabunlu su ile temizleyin. Tekrar yerine takmadan önce gölgede kurutun. Her 2 haftada bir temizlik önerilir.

Cihaz düzgün soğutmuyorsa ne yapmalı?

Önce filtreleri kontrol edin: kirliyse temizleyin. Dış ünitenin hava giriş/çıkışlarında engel olmadığından emin olun. Termostat ayarını ve pencere/kapıların kapalı olduğunu kontrol edin. Odanın yoğun kullanımı veya ısı üreten cihazlar da performansı etkileyebilir.

Bir saat sonra kapanma zamanlayıcısı nasıl kullanılır?

Uzaktan kumandadaki ONE-HOUR OFF TIMER tuşuna basın. Cihaz 1 saat sonra otomatik olarak kapanır. İç ünitede turuncu TIMER lambası yanar. İptal etmek için CANCEL'a basın veya cihazı kapatın.

Mavi veya yeşil PLASMACLUSTER ışığı ne anlama gelir?

Mavi ışık Hava Temizleme modunu (küme iyonları) belirtir. Yeşil ışık Serinletme modunu (negatif iyonlar) belirtir. Bu modları uzaktan kumandadaki PLASMACLUSTER tuşu ile seçebilirsiniz.

Hava akış yönü nasıl ayarlanır?

Dikey yön için uzaktan kumandadaki SWING tuşuna basın: kanat sallanır. İstediğiniz konumda durdurmak için tekrar basın. Yatay yön için yan kanatları elle ayarlayın. Dikey kanatları asla elle zorlamayın.

Cihaz hışırtı veya çatırtı sesi çıkarıyor, bu normal mi?

Evet, hışırtı sesi içeride dolaşan soğutucu akışkanın sesidir. Çatırtı sesi sıcaklık değişimlerinden kaynaklanan malzeme genleşmesinden gelir. Bunlar normal çalışma sesleridir.

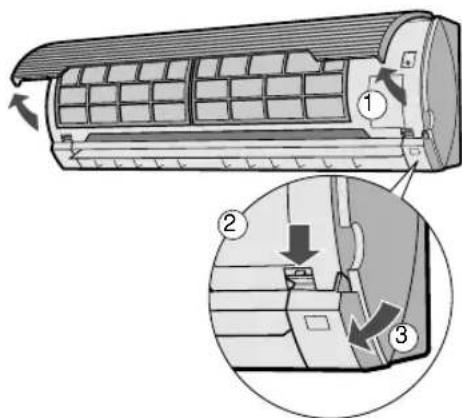

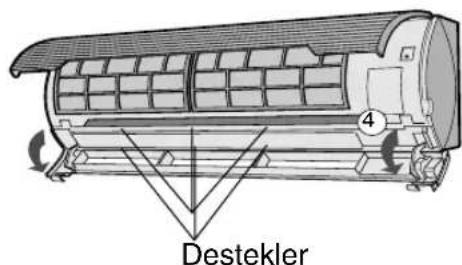

Klimanın içi nasıl temizlenir?

Gücü kesin (fişi çekin veya devre kesiciyi kapatın). Kılavuzda belirtildiği gibi ön paneli ve havalandırma kanatlarını açın. Tozu almak için elektrik süpürgesi veya kuru bir bez kullanın. Temizlemeden önce fanın dönmediğinden emin olun.

Elektrik kesintisinden sonra cihaz çalışmıyor, ne yapmalı?

Sharp AEA24CE bir hafıza fonksiyonuna sahiptir: elektrik geldikten sonra önceki ayarlarla otomatik olarak devam eder. Zamanlayıcılar aktifse sıfırlanmaları gerekir. Yeniden başlatmadan önce 3 dakika bekleyin.

Uzaktan kumandanın pilleri nasıl takılır?

Uzaktan kumandanın arkasındaki kapağı çıkarın, kutuplara (+ ve -) dikkat ederek iki adet AAA (R03) pil takın. Kapağı kapatın. Ekran görünmezse, pilleri çıkarın ve yeniden takmadan önce 30 saniye bekleyin.

Gösterge panelinde ışıklar yanıp sönüyorsa ne yapmalı?

OPERATION ve TIMER ışıkları yanıp sönüyorsa bu bir arıza belirtisidir. Önce havalandırma kanatlarının doğru takıldığını kontrol edin. Sorun devam ederse satış sonrası servise başvurun. Kendi başınıza onarmaya çalışmayın.

KULLANIM KILAVUZU AEA24CE SHARP

SHARK klima satın aldığınız için teşekkür ederiz. Lütfen, klimayı çalıştırmadan önce bu kılavuzu dikkatle okuyun.

İÇİNDEKİLER

• ÖNLEMLER T-1
• İŞLETİMLE İLGİLİ İLAVE NOTLAR T-3
• ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER T-3 PARÇALARIN İSİMLERİ T-4
• UZAKTAN KUMANDANIN KULLANIMI ...... T-6
• PLASMACLUSTER'IN İŞLETİMİYLE İLGİLİ İPUÇLARI T-7
• TEMEL İŞLETİM. T-8
• HAVA AKIŞ YÖNÜNÜN AYARLANMASI .... T-10
• PLASMACLUSTER'IN İŞLETİMİ T-11 BİR SAAT SONRA KAPANMA AYARI T-11 ZAMANLAYICI AYARI T-12 ·YARDIMCI MOD. T-14
• OPSİYON KİTİ. T-14 BAKIM T-15 SERVİS ÇAĞIRMADAN ÖNCE T-16

ÖNLEMLER

KULLANIMLA İLGİLİ UYARILAR

1 Elektrik kablosunu çekmeyin veya deforme etmeyin. Elektrik kablosunun çekilmesi veya hatalı kullanılması üniteye hasar verebilir ve elektrik çarpmasına sebep olabilir. 2 Doğrudan hava çıkışı önünde uzun süre durmamaya dikkat edin. Fiziksel koşullarınızı etkileyebilir. 3 Klimayı bebekler, çocuklar veya yaşlı, yatalak ya da özürlü kişiler için kullanırken oda sıcaklığının onlar için uygun olmasına dikkat edin. 4 Ünite içine hiçbir cisim sokmayın. Cisim sokulması, dahili fanların yüksek devri nedeniyle yaralanmaya sebep olabilir. 5 Klimayı kesinlikle topraklayın. Topraklama telini gaz borusuna, su borusuna, paratonere veya telefon topraklama teline bağlamayın. Tam topraklama yapılmaması elektrik çarpmasına yol açabilir. 6 Klimada herhangi bir anormallik görürseniz (örneğin, yanık kokusu) hemen durdurun ve devre kesiciyi KAPALI konuma alın. 7 Elektrik kablosunun bağlanması için yerel kanunlara ve yönetmeliklere uyun. Uygunsuz kablo bağlantısı elektrik kablosunun, fişin ve elektrik prizinin aşırı ısınmasına ve yangına sebep olabilir. 8 Sadece imalatçı tarafından belirtilen bir kabloyla değiştirin. Değiştirme işlemi uzman bir teknisyen veya bir servis elemanı tarafından yapılmalıdır.

MONTAJ, SÖKME VE ONARIMLA İLGİLİ UYARILAR

• Klimayı kendi kendinize monte etmeye, sökmeye ve onarmaya çalışmayın. Yanlış bir işlem elektrik çarpmasına, su kaçağına, yangına, vs. sebep olur. Klimanın montajı, sökülmesi ve onarımı için satıcınıza veya başka uzman servis personeline başvurun.

Bu ekipman 93/68/EEC ile düzeltme getirilen 89/336/EEC ve 73/23/EEC yönergelerine uygundur.

ÖNLEMLER

KULLANIMLA İLGİLİ ÖNLEMLER

1 Özellikle gazlı cihazlar kullanırken odayı havalandırmak için periyodik olarak bir pencere veya kapı açın. Yetersiz havalandırma oksijen eksikliğine sebep olabilir. 2 Düğmelere ıslak ellerle dokunmayın. Elektrik çarpmasına sebep olabilir. 3 Emniyet amacıyla, klima uzun süre kullanılmayacağı zaman devre kesiciyi kapatın. 4 Harici montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun. 5 Harici ünite üzerine herhangi bir cisim koymayın veya üzerine basmayın. Cisim düşebilir veya siz düşerek yaralanabilirsiniz. 6 Bu ünite evlerde kullanım için tasarlanmıştır. Hayvan veya bitki yetiştirmek için kulübe veya sera gibi yerlerde kullanmayın. 7 Klima üzerine içi su dolu bir kap koymayın. Klimaya su girerse elektrik izolasyonu bozulabilir ve elektrik çarpmasına sebep olabilir. 8 Klimanın hava girişlerini ve çıkışlarını engellemeyin. Yetersiz performansa veya arızaya sebep olabilir. 9 Herhangi bir bakım veya temizlik yapmadan önce klimayı durdurmaya ve devre kesiciyi kapatmaya dikkat edin. Klimanın içinde dönen bir fan vardır ve yaralanabilirsiniz. 10 Doğrudan klima üzerine su sıçratmayın veya dökmeyin. Su, elektrik çarpmasına veya ekipman hasarına yol açabilir. 11 Bu cihaz küçük çocuklar veya özürlüler tarafından kullanım için tasarlanmamıştır. Küçük çocuklar, cihazla oynamamaları için kontrol altında olmalıdır.

KLİMANIN YERLEŞTİRİLMESİ VE MONTAJIYLA İLGİLİ UYARILAR

• Klimayı, nominal voltaj ve frekansa sahip bir güç kaynağına bağlamaya dikkat edin. Uygun olmayan voltaj ve frekansa sahip bir güç kaynağının kullanılması ekipman hasarına ve yangına sebep olabilir.
• Klimayı, yanıcı gaz kaçağı olabilecek bir yere monte etmeyin. Yangına sebep olabilir. Klimayı, havada minimum toz, duman ve nemin bulunduğu bir yere monte edin.
• Drenaj hortumunu, problemsiz görev yapacak şekilde döşeyin. Yetersiz drenaj odada, mobilyalarda, vs. neme yol açabilir.
• Elektrik çarpmasını önlemek için, tesisatın yerine bağlı olarak bir kaçak önleyici veya bir devre kesici takılmasına dikkat edin.

İŞLETİMLE İLGİLİ İLAVE NOTLAR

ÇALIŞMA SICAKLIĞI ARALIĞI

		IC SIC. DIŞ SIC.
SOğUTMA	üst limit	32°C K.T. 43°C 23°C K.T.	K.T. -
	alt limit	21°C K.T. 21°C 15°C Y.T.	K.T. -
ISITMA (sadece AY-AP18CE/ AY-AP24CE)	üst limit	27°C K.T. 24°C -	K.T. 18°C Y.T.
	alt limit	20°C K.T. -8,5°C - -9,5°C Y.T.	C K.T. -

K.T. = Kuru Termometre Y.T. = Yaş Termometre

• Entegre koruma tertibatı, bu aralık dışında kullanıldığında ünitenin çalışmasını önler.

Nem %80'in üzerinde olduğunda ünite SOĞUTMA veya NEM ALMA modunda sürekli çalışırsa hava çıkışında çiğlenme olabilir.

BİR ELEKTRİK KESİNTİSİ OLDUĞUNDA

Bu ünite, bir elektrik kesintisi olduğunda ayarları hafızasında tutar.

Elektrik tekrar geldiğinde, ünite, zamanlayıcı ayarları hariç olmak üzere elektrik kesintisinden önceki ayarlarla otomatik olarak tekrar çalışır.

Bir elektrik kesintisinden önce zamanlayıcı ayarlanmışsa elektrik geldikten sonra bu ayarların yeniden yapılması gerekir.

AY-AP18CE/AY-AP24CE MODELLERİ İÇİN NOTLAR

ÖN ISITMA FONKSİYONU

Isıtma işletiminde, ünite açıldıktan sonra üniteden soğuk hava üflenmesini önlemek için dahili fan iki ila beş dakika çalışmayabilir.

BUZ ÇÖZME FONKSİYONU

• Dış ünitenin ısı eşanjörü üzerinde buz olduğunda, ısıtma işletimi sırasında otomatik buz çözücü 5 ila 10 dakika ısı temin ederek buzu çözer. Buz çözme sırasında iç ve dış fanların çalışması durur.
• Buz çözme tamamlandıktan sonra ünite otomatik olarak ısıtma modunda işletimi tekrar başlatır.

ISITMA VERİMİ

• Ünite, dış havadan ısı elde etmek ve bu ısıyı odaya vermek için bir ısı pompası kullanır. Bu nedenle, harici hava sıcaklığı ısıtma verimini büyük ölçüde etkiler.
• Düşük dış sıcaklıklar nedeniyle ısıtma verimi düşerse ilave bir ısıtıcı kullanın.
• Cebri hava sirkülasyonu nedeniyle cihazın ısınması ve tüm odayı ısıtması zaman alır.

ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER

Aşağıda, klimanızı kullanırken enerji tasarrufu sağlamanın bazı basit yolları verilmektedir.

DOĞRU SICAKLIĞI AYARLAYIN

• Termostatın soğutma modunda istenen sıcaklıktan 1°C daha yükseğe (ve AY-AP18CE/AY-AP24CE modellerinde ısıtma modunda 2°C daha düşüğe) ayarlanması yaklaşık %10'luk bir enerji tasarrufu sağlar.
• Soğutmada sıcaklığın istenenden daha düşük bir dereceye ayarlanması enerji tüketimini artırır.

• İç ünite çalışmadığı zaman da az miktarda güç harcar.

PARÇALARIN İSİMLERİ

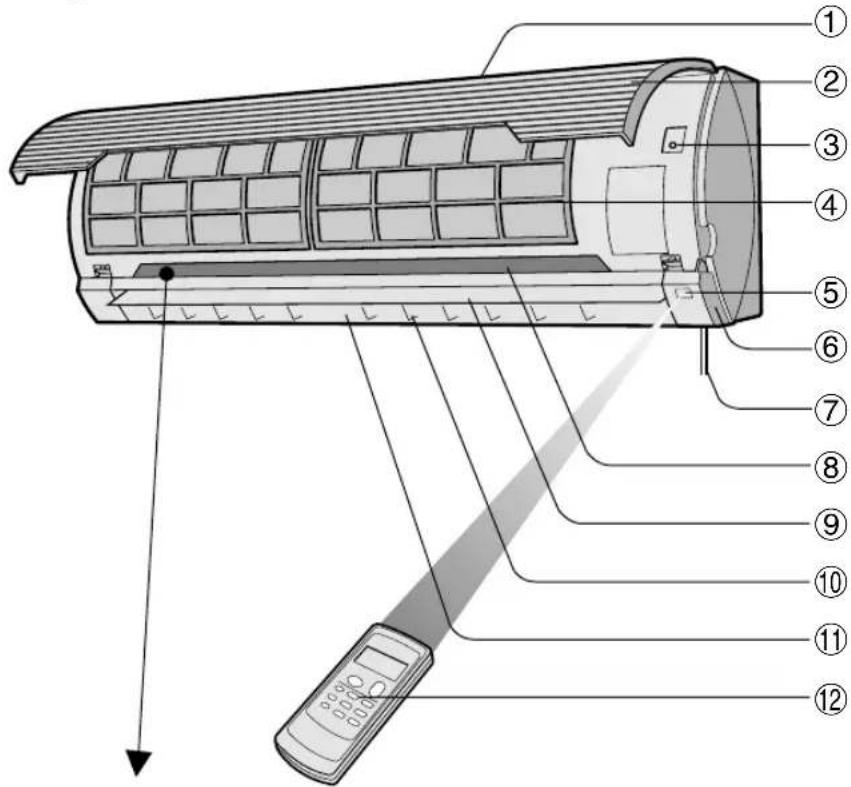

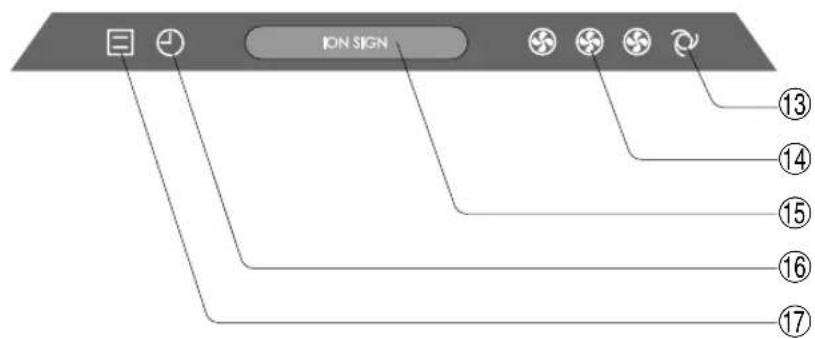

İÇ ÜNİTE

① Hava girişi ② Açılır panel ③ YARDIMCI MOD Düğmesi (AUX.) ④ Hava filtreleri ⑤ ALICI penceresi ⑥ Panjur ünitesi (klimanı içini temizlemek için açılır) ⑦ Elektrik kablosu (sadece AY-AP18CE/AY-AP24CE) ⑧ Gösterge paneli ⑨ Düşey ayarlı kanatçıklar ⑩ Yatay ayarlı kanatçıklar ⑪ Hava çıkışı ⑫ Uzaktan kumanda ⑬ OTOMATİK FAN HIZI lambası (yeşil) ⑭ FAN HIZI lambası (yeşil) ⑮ PLASMACLUSTER lambası (mavi, yeşil) ⑯ ZAMANLAYICI lambası (turuncu) ⑰ İŞLETİM lambası (kırmızı)

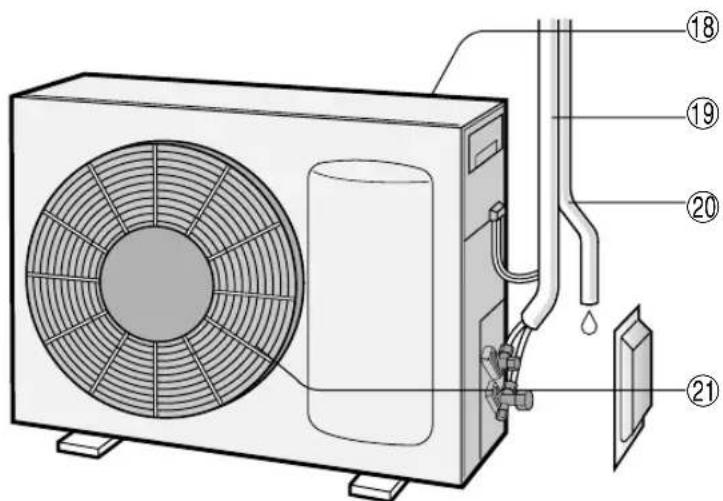

DIŞ ÜNİTE

⑱ Hava girişi ⑲ Soğutma gazı borusu ve ara bağlantı kablosu ⑳ Drenaj hortumu ㉑ Hava çıkışı

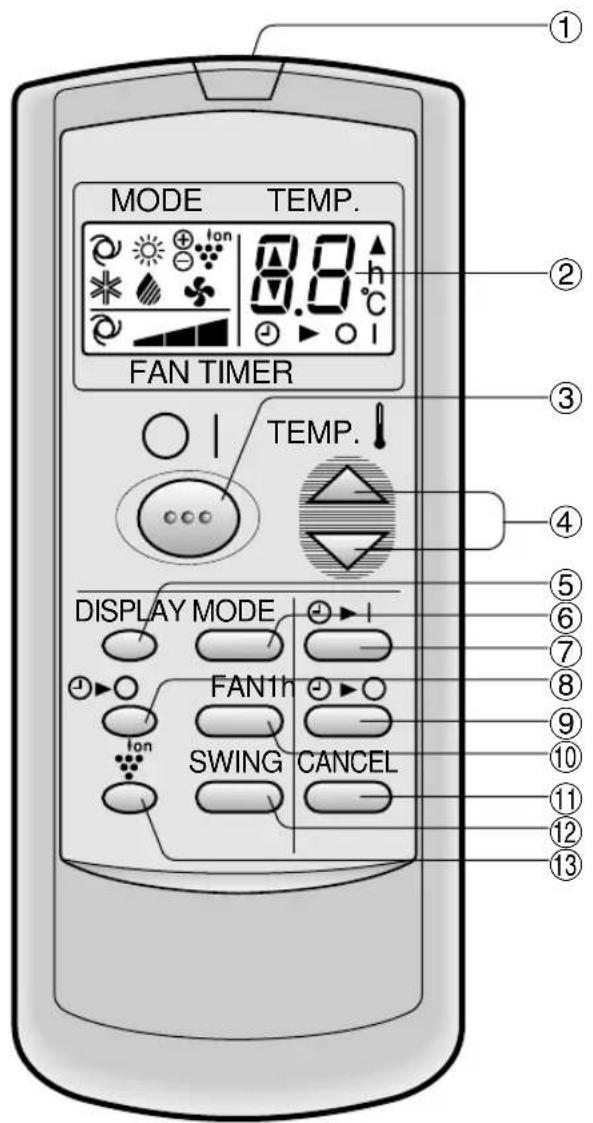

UZAKTAN KUMANDA

① VERİCİ ② GÖSTERGE (Sıvı Kristal Gösterge) ③ AÇMA/KAPAMA düğmesi ④ TERMOSTAT Düğmesi ⑤ GÖSTERGE Düğmesi ⑥ MOD Düğmesi ⑦ ZAMANLAYICI AÇMA düğmesi (saat ayarı için) ⑧ BİR SAAT SONRA KAPANMA düğmesi ⑨ ZAMANLAYICI KAPAMA düğmesi (saat ayarı için) ⑩ FAN Düğmesi ⑪ ZAMANLAYICI İPTAL düğmesi ⑫ SALINIM düğmesi ⑬ PLASMACLUSTER Düğmesi

(Isıtma modu sembolü yalnızca AY-AP18CE/AY-AP24CE modellerinde bulunur)

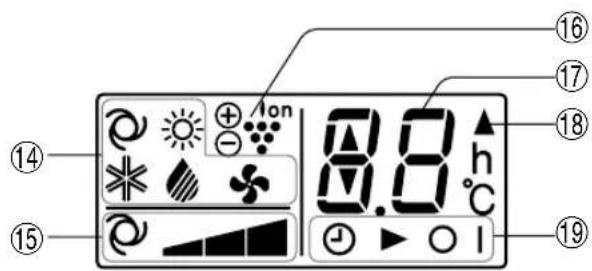

L.C.D. UZAKTAN KUMANDA GÖSTERGESİ

④ MOD SEMBOLLERİ

OTOMATİK: SOĞUTMA

ISITMA: NEM ALMA: SADECE FAN (sadece AY-AP18CE/AY-AP24CE için)

FAN HIZI SEMBOLLERİ

OTOMATİK: MANUEL

⑮ PLASMACLUSTER SEMBOLÜ ⑯ SICAKLIK VE ZAMANLAYICI GERİ SAYIM GÖSTERGESİ ⑰ TRANSMİSYON SEMBOLÜ ⑱ ZAMANLAYICI AÇMA/ZAMANLAYICI KAPAMA GÖSTERGESİ

Zamanlayıcı açma ve zamanlayıcı kapama ayarını gösterir.

(Isıtma modu sembolü yalnızca AY-AP18CE/AY-AP24CE modellerinde bulunur)

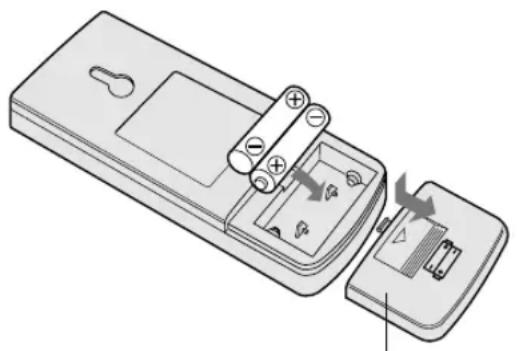

PİLLERİN TAKILMASI: İki adet AAA (R03) ebadında pil kullanın.

1. Uzaktan kumandanın arkasındaki pil yuvası kapağını çıkarın. 2. Pilleri bölmeye yerleştirin; (+) ve (-) kutupların doğru yönde olmasına dikkat edin.

• Piller uygun şekilde takıldığında göstergede çizgiler görülür.

3. Pil yuvası kapağını tekrar yerine takın.

Pil kapağı

NOTLAR:

• Pilin ömrü, normal kullanımda yaklaşık 1 yıldır.
• Pilleri değiştirirken daima ikisini birlikte değiştirin ve aynı tipte olmasına dikkat edin.
• Piller değiştirildikten sonra uzaktan kumanda uygun şekilde çalışmazsa pilleri çıkarın ve 30 saniye sonra tekrar takın.
• Üniteyi uzun süre kullanmayacaksanız pilleri uzaktan kumandadan çıkarın.

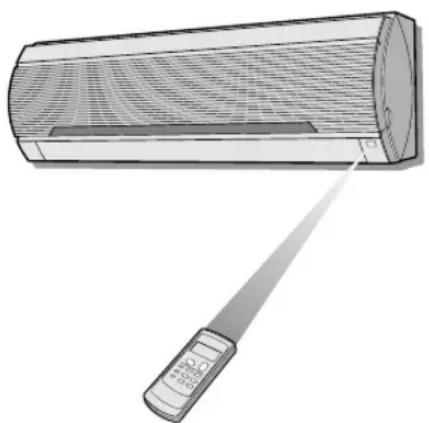

UZAKTAN KUMANDA NASIL KULLANILIR

Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutun ve istediğiniz düğmeye basın. Ünite sinyali aldığında bir bip sinyali verir.

• Uzaktan kumanda ile ünite arasında perde olmamasına dikkat edin.
• Uzaktan kumanda 7 m mesafeye kadar sinyal gönderebilir.

UYARI

• Sinyal alıcısının güçlü direkt güneş ışığı almasına izin vermeyin, çünkü çalışmasını olumsuz etkileyebilir. Sinyal alıcısı güçlü direkt güneş ışığı alırsa, ışığı kesmek için perde kullanın.
• Aynı odada hızlı starterli bir floresan lamba kullanılması sinyal transmisyonunu etkileyebilir.
• Ünite, aynı odadaki bir televizyon, video cihazı veya başka ekipmanların uzaktan kumandasından gönderilen sinyallerden etkilenebilir.
• Uzaktan kumandayı direkt güneş ışığında veya bir ısıtıcı yakınında bırakmayın. Aynı zamanda, üniteyi ve uzaktan kumandayı nemden ve darbeden de koruyun, rengini atabilir veya hasar verebilir.

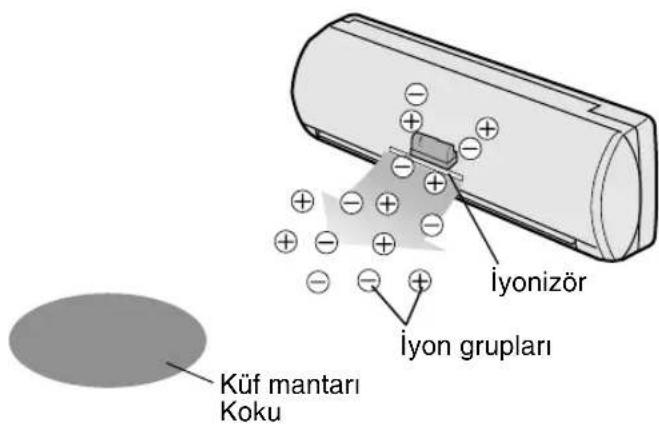

PLASMACLUSTER'IN İŞLETİMİYLE İLGİLİ İPUÇLARI

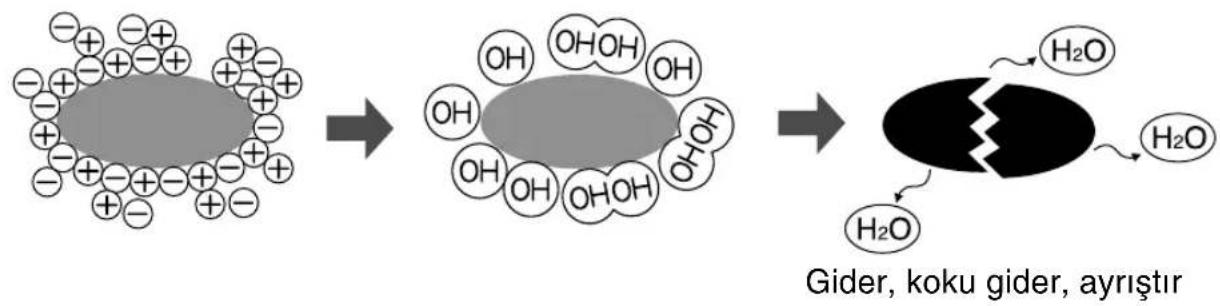

Klima içindeki iyonizör, odaya, pozitif ve negatif iyonların birleşiminden oluşan iyon grupları verir.

İyon grupları, hava kaynaklı küf mantarını giderir ve kokuya sebep olan molekülleri ayrıştırarak kokuyu giderir.

HAVA TEMİZLEME İŞLEMİ

Havaya verilen iyon grupları odanızı temiz tutar.

KOKU GİDERME İŞLEMİ

Doğal ortamda da bulunan negatif iyon grupları odanızın havasına artan oranda verilir ve fiziksel ve zihinsel rahatlığınıza yardımcı olur.

İşletim için lütfen Sayfa 11'e bakınız.

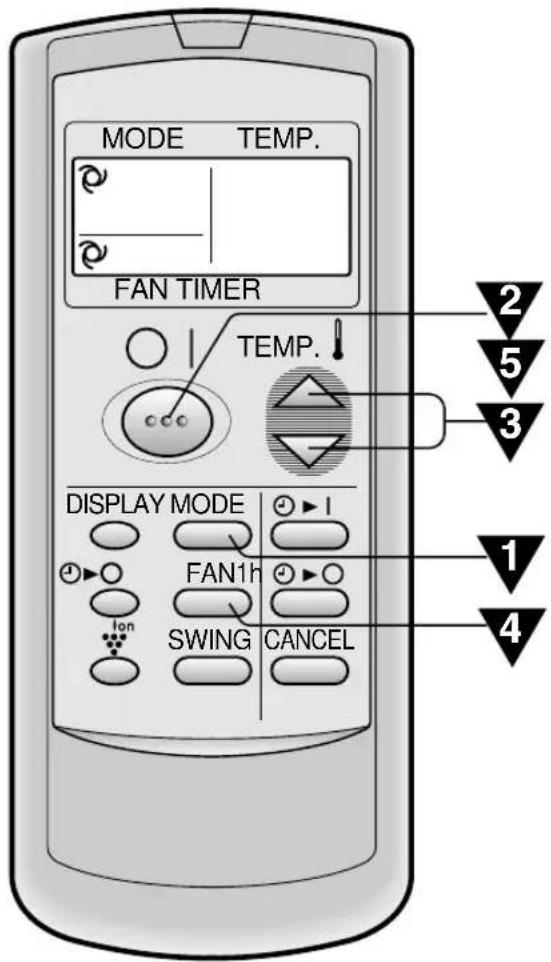

İşletim modunu seçmek için MOD Düğmesine basın.

OTOMATİK ISITMA SOĞUTMA NEM ALMA SADECE FAN

(ISITMA sadece AY-AP18CE/AY-AP24CE içindir)

İşletimi başlatmak için AÇMA/KAPAMA düğmesine basın.

Ünite üzerindeki kırmızı İŞLETİM lambası yanar.

İstenen sıcaklığı ayarlamak için TERMOSTAT düğmesine basın.

OTOMATİK/NEM ALMA MODU

Sıcaklık, klima tarafından otomatik olarak belirlenen sıcaklığın 2°C üstü ile 2°C altı arasında 1°C'lik kademelerde değiştirilebilir.

SOĞUTMA (AY-AP18CE/AY-AP24CE için ISITMA) MODU

Sıcaklık, 18°C ile 32°C arasında ayarlanabilir.

SADECE FAN MODU

Sıcaklık ayarı yapılamaz.

İstenen fan hızını ayarlamak için FAN düğmesine basın.

• NEM ALMA modunda fan hızı OTOMATİK'e ayarlıdır ve değiştirilemez. SADECE FAN modunda fan hızı OTOMATİK'e ayarlanamaz.

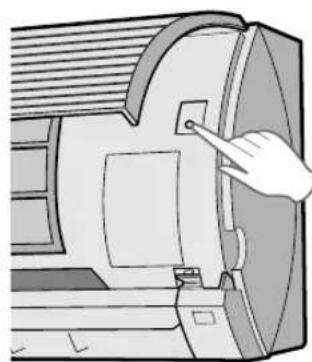

Üniteyi kapatmak için tekrar AÇMA/KAPAMA düğmesine basın.

• Ünite üzerindeki kırmızı İŞLETİM lambası söner.

OTOMATİK MODU HAKKINDA BİLGİLER

Otomatik modunda sıcaklık ayarı ve modu, ünitenin devreye alındığı zamanki oda sıcaklığına ve dış sıcaklığa göre otomatik olarak seçilir.

Model AH-AP18CE/AH-AP24CE: Modlar ve Sıcaklık Ayarları

Klima calistirildıyindo oda sicutgli	Otomatik iletim
	Mod Temo	stat Ayari
24°C'in alta NEM	ALMA	Devreye algada oda sicutgli
24°C-26°C SOğUTMAY 24°C
26°C-28°C SOğUTMAY 25°C
28°C'in üstunde SOğUTMAY 26°C

Model AY-AP18CE/AY-AP24CE: Modlar ve Sıcaklık Ayarları

Klima calistirildınde oda sıçakkıngı	Otomatik iletim
	Mod Ternost	Stat Ayari
21°C' inALTHDA ISITMA 23°C
21°C-24°C	NEM ALMA	Devreye algada oda sıçakkıngı
24°C-26°C SOğUTMA 24°C
26°C-28°C SOğUTMA 25°C
28°C' in Üstünde	SOğUTMA	26°C

FAN HIZI LAMBASI HAKKINDA BİLGİLER

Klima çalışırken, FAN HIZI Lambası, ünitenin gösterge panelinde 3 seviyede (NEM ALMA modu için 2 seviye) yanarak fan hızını gösterir.

Fan hızı OTOMATİK'e ayarlandığında

Fan hızı manuele ayarlandığında

Düşük hız

Orta hız

Yüksek hız

OTOMATİK FAN HIZI Lambası yanar.

FAN HIZI Lambasını söndürmek için GÖSTERGE düğmesine basın.

SADECE FAN modu (ve AY-AP18CE/AY-AP24CE için ısıtma)

Çapraz hava akışı

HAVA AKIŞ YÖNÜNÜ AYARLAMA

Uzaktan kumanda üzerindeki SALINIM düğmesine bir kez basın.

Düşey ayarlı kanatçık, açısını sürekli değiştirir.

Düşey ayarlı kanatçık istenen pozisyonda olduğunda tekrar SALINIM düğmesine basın.

• Düğmeye basıldığında kanatçıkların hareketi durur.
• Ayarlanan pozisyon hafızaya alınır ve bir sonraki işletimde otomatik olarak tekrar aynı pozisyon ayarlanır.

Ayar aralığı

SOĞUTMA ve NEM ALMA modu

SADECE FAN modu (ve AY-AP18CE/AY-AP24CE için ısıtma)

Damlama nedeniyle çiğlenmeyi önlemek için ayar aralığı SALINIM aralığından daha dardır.

Hava akışının zemine doğru yönlendirilebilmesi için aralık geniştir.

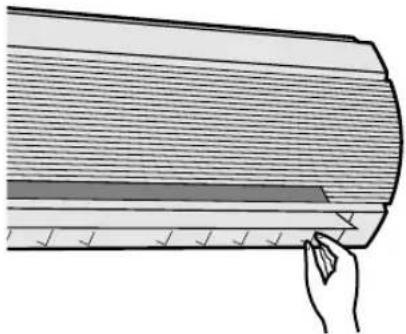

YATAY HAVA AKIŞI

Yatay ayarlı kanatçığı şekildeki gibi tutun ve hava akış yönünü ayarlayın.

UYARI

Düşey ayarlı kanatçıkları elle ayarlamaya çalışmayın.

• Düşey ayarlı kanatçığın elle ayarlanması, ayar için uzaktan kumanda kullanıldığında ünitenin hatalı çalışmasına sebep olabilir.
• Düşey ayarlı kanatçık SOĞUTMA veya NEM ALMA modunda uzun süre en alçak konumda tutulursa yoğuşma olabilir.

Klimayı uzun süre "YUMUŞAK" fan hızında çalıştırırken yatay ayar panjurunu çok sağa veya sola ayarlamayın.

Panjurlar üzerinde yoğuşma ortaya çıkabilir.

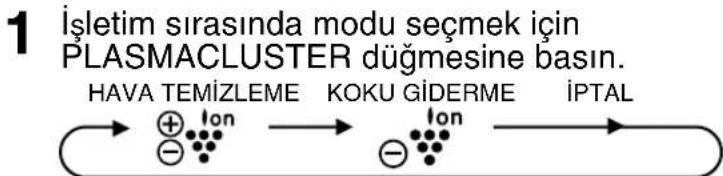

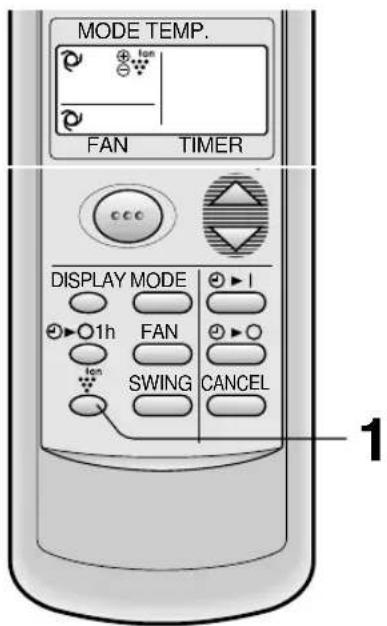

PLASMACLUSTER'IN İŞLETİMİ

Odaya iyon grupları ve negatif iyonlar verilerek odanızın havası temiz tutulur ve fiziksel ve zihinsel rahatlığınıza yardımcı olur.

HAVA TEMİZLEME İŞLEMİ: Havaya verilen iyon grupları, hava kaynaklı küf mantarı giderir ve kokuya sebep olan molekülleri ayrıştırarak kokuyu giderir. KOKU GİDERME İŞLEMİ: Havaya verilen negatif iyonlar, fiziksel ve zihinsel rahatlığınıza yardımcı olur.

• HAVA TEMİZLEME işleminde, ünite üzerindeki mavi PLASMACLUSTER lambası yanar.
• KOKU GİDERME işleminde, ünite üzerindeki yeşil PLASMACLUSTER lambası yanar.

İPTAL ETMEK İÇİN

Uzaktan kumanda göstergesi üzerindeki PLASMACLUSTER sembolü sönene kadar PLASMACLUSTER düğmesine basın.

• Ünite üzerindeki PLASMACLUSTER lambası söner.

NOT:

• PLASMACLUSTER işleminin ayarı belleğe alınır ve klimayı bir sonraki sefer açtığınızda aynı modda çalışır.
• PLASMACLUSTER lambasını söndürmek için, DISPLAY düğmesine basın.

BİR SAAT SONRA KAPANMA AYARI devreye alındığında ünite bir saat çalışıp durur.

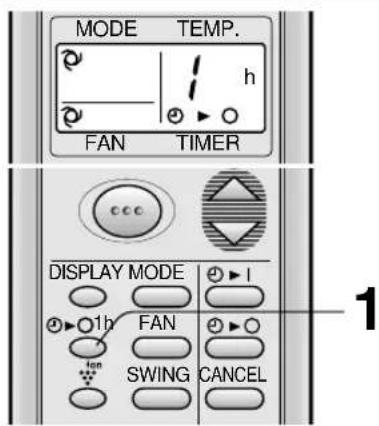

1 BİR SAAT SONRA KAPANMA düğmesine basın. Uzaktan kumandada

• Ünite üzerindeki turuncu ZAMANLAYICI lambası yanar.
• Ünite bir saat çalıştıktan sonra durur.

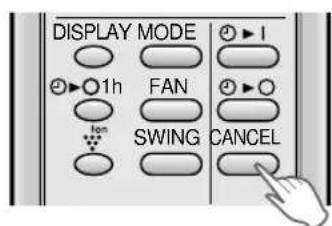

İPTAL ETMEK İÇİN

İPTAL düğmesine basın.

• Ünite üzerindeki turuncu ZAMANLAYICI lambası söner.

Veya AÇMA/KAPAMA düğmesine basarak üniteyi kapatın.

Ünite üzerindeki kırmızı İŞLETİM lambası ve turuncu ZAMANLAYICI lambası söner.

NOTLAR:

• BİR SAAT SONRA KAPANMA AYARI, ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA fonksiyonlarına göre önceliğe sahiptir.
• Ünite kapalıyken BİR SAAT SONRA KAPANMA ayarlanırsa, ünite, daha önce ayarlanmış koşulda bir saat çalışır.
• Üniteyi, BİR SAAT SONRA KAPANMA AYARI devreye girmeden bir saat daha çalıştırmak isterseniz, ünite çalışırken BİR SAAT SONRA KAPANMA düğmesine tekrar basın.

ZAMANLAYICIYI KAPATMA

Ünite, ayarınıza göre otomatik olarak kapanır.

Zamanlayıcı süresi minimum 0,5 saat (30 dakika) ile maksimum 12 saat arasında ayarlanabilir.

9,5 saate kadar, 0,5 saatlik (30 dakika) kademelerde ve 10 ila 12 saatte, 1 saatlik kademelerde ayarlayabilirsiniz.

Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutun.

ZAMANLAYICI KAPAMA moduna basın ve zamanı ayarlayın.

• Düğmeye bastıkça zaman ayarı aşağıdaki gibi değişir.

Hızlı ayar için düğmeyi basılı tutun.

• Ünite üzerindeki turuncu ZAMANLAYICI lambası yanar.
• Ünite sinyali aldığında bip sesi çıkarır.
• Zaman ayarı geriye doğru uzayarak kalan süreyi gösterir.

Üniteyi 2,5 saat sonra durdurmak istediğinizde.

ZAMANLAYICIYI KAPAMA FONKSİYONU HAKKINDA BİLGİLER

ZAMANLAYICIYI KAPAMA modu ayarlandığında siz uyurken odanın aşırı sıcak veya soğuk olmasını önlemek için sıcaklık ayarı otomatik olarak ayarlanır. (Otomatik Uyku fonksiyonu)

SOĞUTMA/NEM ALMA MODU:

Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 1°C yukarı çıkar.

ISITMA MODU:

(sadece AY-AP18CE/AY-AP24CE modelleri için) Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 3°C aşağı iner.

NOT:

• Otomatik Uyku fonksiyonu SADECE FAN modunda çalışmaz.

ZAMANLAYICI MODUNU İPTAL ETMEK İÇİN

ZAMANLAYICI İPTAL düğmesine basın.

Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ) söner.

ZAMAN AYARINI DEĞİŞTİRMEK İÇİN

Değiştirmek istediğiniz ZAMANLAYICI düğmesine (ZAMANLAYICI KAPAMA veya ZAMANLAYICI AÇMA) basın ve zaman ayarını değiştirin.

ZAMANLAYICIYI AÇMA

Ünite, ayarınıza göre otomatik olarak kapanır.

Zamanlayıcı süresi minimum 0,5 saat (30 dakika) ile maksimum 12 saat arasında ayarlanabilir.

9,5 saate kadar, 0,5 saatlik (30 dakika) kademelerde ve 10 ila 12 saat, 1 saatlik kademelerde ayarlayabilirsiniz.

Üniteyi: Oda sıcaklığının 6,5 saat sonra ayarlandığı gibi olmasını istediğinizde.

Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutun.

1 ZAMANLAYICI AÇMA düğmesine basın ve zamanı ayarlayın.

Düğmeye bastıkça zaman ayarı aşağıdaki gibi değişir,

Hızlı ayar için düğmeyi basılı tutun.

Ünite üzerindeki turuncu ZAMANLAYICI lambası yanar. Ünite sinyali aldığında bip sesi çıkarır. Zaman ayarı geriye doğru azalarak kalan süreyi gösterir.

İstediğiniz mod, sıcaklık, fan hızı ayarı ve PLASMACLUSTER işlemini seçin.

• Sıcaklık, ZAMANLAYICI AÇIK konumda ayarlandığında göstergede 5 saniye görülür, sonra zaman göstergesine döner.
• Ayarları değiştirmezseniz ünite son ayarla çalışır.
• Ünite, odanın programlanan zamanda istenen sıcaklığa ulaşmasına olanak sağlamak için ayarlanan zamandan önce devreye girer. (Uyanma fonksiyonu)

ZAMANLAYICININ AYARLANMASI VE İŞLETİMİYLE İLGİLİ NOTLAR

• Son zaman ayarı hafızaya alınır ve bir sonraki ZAMANLAYICI KAPAMA veya ZAMANLAYICI AÇMA ayarınızda uzaktan kumandanın göstergesinde gösterilir. ZAMANLAYICI KAPAMA ve ZAMANLAYICI AÇMA birlikte ayarlanamaz. En son ZAMANLAYICI ayarı aktif olur. BİR SAAT SONRA KAPANMA AYARI devreye sokulduğunda ZAMANLAYICI KAPAMA ve ZAMANLAYICI AÇMA kullanılamaz.
• BİR SAAT SONRA KAPANMA AYARI, ZAMANLAYICI KAPAMA veya ZAMANLAYICI AÇMA periyodunda devreye alındığında ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA iptal olur.

Uzaktan kumanda bulunmadığı zaman bu modu kullanın.

AÇMAK İÇİN

İç ünitenin ön panelini kaldırın ve işletim paneli üzerindeki YARDIMCI MOD düğmesine basın.

• Ünite üzerindeki kırmızı İŞLETİM lambası ( ] ) yanar ve ünite OTOMATİK modda çalışmaya başlar. Fan hızı ve sıcaklık ayarı OTOMATİK'e ayarlanır.

KAPATMAK İÇİN

Isletim paneli uzerindeki YARDIMCI MOD dugmesine tekrar basin. - Unite uzerindeki kirmizi ISLETIM lambasi (日) söner.

NOT:

Normal calisma sirasinda YARDIMCI MOD dugmesine basilirsa unite kapanir.

BAKIM

KLIMANIN İÇ KISMININ TEMİZLENMESİ

1. Elektrik kablosunu prizden çektiğinizden veya devre kesiciyi kapattığınızdan emin olun. 2. PANJUR ÜNİTESİNİ AÇIN

① Paneli kaldırarak açın. ② Sol ve sağdaki her iki kancayı aşağı bastırın ve kilidi açın. ③ Panjur ünitesini ileri doğru çekin. ④ Aşağı doğru yavaşça açın.

3. KLİMANIN İÇ KISMINI TEMİZLEYİN

Fanın iç kısmının dönmemesine dikkat edin. Tozu bir elektrikli süpürgeyle temizleyin veya kuru bir bezle silin.

4. PANJUR ÜNİTESİNİ KAPATIN

1. Panjur ünitesini yukarı kaldırın ve tekrar yerine takın. 2. Soldaki ve sağdaki her iki kancanın yerine kilitlendiğinden ve üç desteğin sıkı oturduğundan emin olun. 3. Açık paneli kapatın.

5. Elektrik kablosunu prize takın veya devre kesiciyi açın. 6. Gösterge paneli üzerindeki bütün lambaların yanıp sönmediğinden emin olun. Panjur ünitesi yerine doğru takılmazsa emniyet ekipmanı çalışır ve lambalar yanıp sönerek ünitenin işletimini önler. Bu durumda, panjur ünitesini yerine doğru takın. Uzaktan kumanda üzerindeki ON/OFF düğmesine basın ve ünitenin doğru çalışıp çalışmadığını kontrol edin.

Herhangi bir bakım uygulamadan önce elektrik kablosunu prizden ayırın ve devre kesiciyi kapatın.

FİLTRELERİN TEMİZLENMESİ

Hava filtreleri iki haftada bir temizlenmelidir.

1 ÜNİTEYİ KAPATIN 2 FİLTRELERİ ÇIKARIN

① Ön paneli açın. ② Hava filtresini hafifçe yukarı iterek yerinden kurtarın. ③ Hava filtrelerini aşağı çekerek çıkarın.

3 FİLTRELERİ TEMİZLEYİN

Elektrikli süpürgeyle tozunu alın. Filtreler kirliyse ılık su ve yumuşak deterjanla yıkayın. Yerine takmadan önce filtreleri gölgede kurutun.

4 FİLTRELERİ YERİNE TAKIN

① Filtreleri orijinal pozisyonunda yerine takın. ② Açık paneli kapatın. ③ Panelin ok işaretine bastırarak yerine kilitleyin.

ÜNİTENİN VE UZAKTAN KUMANDANIN TEMİZLENMESİ

• Yumuşak bir bezle silin.
• Üzerlerine direkt olarak su sıçratmayın veya dökmeyin. Su elektrik çarpmasına veya ekipman hasarına yol açabilir.
• Sıcak su, tiner, aşındırıcı tozlar veya güçlü çözücüler kullanmayın.

KLİMA İŞLETİM SEZONUNDAN SONRA BAKIM

1 Mekanizmanın iyice kurumasına izin vermek için üniteyi yaklaşık yarım gün SADECE FAN modunda çalıştırın. 2 Üniteyi durdurun ve fişini çekin. Klima için ayrı bir devre kesiciniz varsa bunu kapatın. 3 Filtreleri temizleyin ve tekrar yerine takın.

KLİMA İŞLETİM SEZONUNDAN ÖNCE BAKIM

1 Hava filtresinin kirli olmamasına dikkat edin. 2 Hava girişinde ve çıkışında engel bulunmamasına dikkat edin. 3 Dış montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.

OPSİYON KİTİ

Hava Temizleme Filtresi

Klima çalışırken hava temizleme filtresi havadaki toz ve sigara dumanını alarak temiz hava verir. Hava temizleme filtresinde kullanılan apatit antibakteriyel malzeme, virüslerin ve diğer mikropların faaliyetini engeller. Tek kullanımlık tipin değiştirme periyodu yaklaşık 3-6 aydır. Bu opsiyonu satın almak için satıcınızla temas kurun.

Tip AZ-F1800C

Aşağıdaki koşullar ekipmanın hatalı çalıştığını göstermez

ÜNTENIN ÇALİSMAMASI Unite kapatildıktan hemen sonra açlırsa calişmaz. Unite mod要考虑hirildikten hemen sonra calişmaz. Bu, dahili mekanizmaları korumak ilende. Uniteyi calişirmak ilen 3 dakı bekleyin.	TISLAMA Yumuşak tislama sesi, üntenin ilçnde\ akan soğutma gazınin sesidir.
	SU BUHARI • SOĞUTMA ve NEM ALMA modunda\ bazen odanın hava sicalsıriage ile üntenen\ çikan havanın sicalsıriagearasındaki fark\ nedeniyle hava çkınsinda su buhari\ görulebilir. • ISITMA modunda, baz cognze me sirasinda\ harici üntenen disari su buhari akışı\ olabilir. (Sadece AY-AP18CE/AY-AP24CE modellerinde)
ÜNTENIN SICAK HAVA ÜFLEMEMESİ (AY-AP18CE/AY-AP24CE modelleri) Unite önsitma veya buzözme konumundadır.
KOKULAR Uniteden, ünteye giren halı veya mobilya kokuları ve montajın ilk zamanlarindo klimanın ic parçalarınlik kokuları gelebilir.
ÇİTIRTI Unite bir转载请 sesi;cıkarabilir. Bu ses, on panelin\ surdünmesinden ve sicalsıdeğlisimi nedeniyle\ genleşen veya böglanan diğer elemanlardan gelir.	PLASMACLUSTER HAVA ÇİKIŞINDAN YAYILAN KOKU Bu, iyonizörden gelen ozon kokusudur. Ozonun:yogunluğcokduşuktür ve\ salıkıniz üzerinde olumsuzbir etkisi\ yoktur. Havaya verilen ozon kisaSurede\ ayrşir ve odadaki:yogunluğuartmaz.
A ALCAK BIR VIZILTIDUYULUR Bu, üntenin iyon gruplari üretirken yendlşstir.

Ünite hatalı çalışıyor gibi görünürse servis çağırmadan önce aşağıdaki hususları kontrol edin.

ÜNİTE ÇALİSMAZSA

·Devre keseçınin ya da sigortanın atmış olup olmadışı kontrl edin. ·Panjur ünitesinin.Doğru takilçp takilmadiğincı kontrl edin. Panjur ünitesi.Doğru takilmadikında,gösterge paneli üzerindeki,butün lambalar yanıp)sönir.

ÜNITE ODAYI ETKİN ŞEKİLDE ISITMAZ YA DA SOĞUTMAZSA
Filtreleri kontrol edin. Kırkıse temizleyin.	Harici üniteyi kontrol ederek hava,girisiin veya,cık,isinin,tıkaki olmadı,Than emin olun.	Termostatin uygun ayarlı olup olmadı,Than kontrol edin.
Pencerelerin ve kapaların siki kapalı olması naka dikkat edin.	Odada;cok,sayıda insan bulunması,ünitenin istenen,sıçaklığulasması,nönler.	Odada,isı,uretenbir cihaz bulunup,bulunmadi,Than kontrol edin.

UNITE UZAKTAN KUMANDA SINYALINI ALMAZSA
Uzaktan kumandanin pillerinin eski veya zayif olup olmad≅n kontrl edin.	Uzaktan kumandayı üitenin sinyal alç;cına.Doğru tutarak tekrar sinyal gondermeyi deneyin.	Uzaktan kumandanin pillerinin kutuplarınu uygun)yönde olup olmad≅n kontrl edin.

Gösterge panelindeki İŞLETİM Lambası ve ZAMANLAYICI Lambası yanıp söndere lütfen servis çağırın.

SHARP CORPORATION

OSAKA, JAPAN
