Produkttyp	Split-Klimaanlage (Innengerät + Außengerät)
Modell	Sharp AEA24CE
Kühlkapazität	24000 BTU/h (Schätzung)
Stromversorgung	230 V ~ 50 Hz (am Gerät überprüfen)
Stromverbrauch	In der Anleitung nicht angegeben
Betriebsmodi	Automatisch, KÜHLEN, ENTFEUCHTEN, NUR LÜFTER
Lüftergeschwindigkeit	Automatisch, Leise, Niedrig, Hoch (3 Stufen + Auto)
Thermostat	Einstellbar von 18°C bis 32°C (KÜHLMODUS)
Fernbedienung	Ja, mit LCD-Anzeige, Reichweite 7 Meter
Timer	Ausschalt-Timer 1 Stunde (ONE-HOUR OFF), programmierbarer EIN/AUS-Timer von 0,5 bis 12 Stunden
PLASMACLUSTER-Funktion	Luftreinigung (Clusterionen) und Erfrischung (negative Ionen)
Luftfilter	Waschbare Filter, Reinigung alle 2 Wochen empfohlen
Innenwartung	Reinigung zugänglich durch öffnbare Frontplatte und abnehmbare Luftklappen
Optionales Kit	Luftreinigungsfilter (Typ AZ-F1800C), alle 3-6 Monate austauschen
Sicherheit	Erdung erforderlich, Fehlerstromschutzschalter empfohlen, Abschaltung nach Stromausfall
Reparierbarkeit	Installation und Reparatur nur durch qualifiziertes Fachpersonal
Außentemperaturbereich (Kühlen)	21°C bis 43°C DB (Raumtemperatur bis 32°C DB)
Gewicht Innengerät	In der Anleitung nicht angegeben
Gewicht Außengerät	In der Anleitung nicht angegeben
Abmessungen	In der Anleitung nicht angegeben

Häufig gestellte Fragen - AEA24CE SHARP

Wie reinige ich die Luftfilter des Sharp AEA24CE?

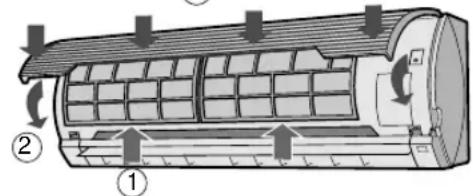

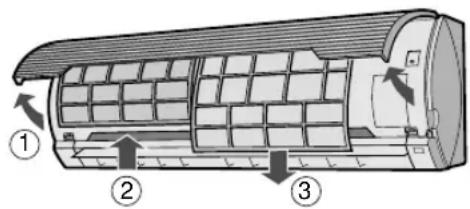

Heben Sie die Frontplatte an, schieben Sie die Filter nach oben, um sie zu entriegeln, und ziehen Sie sie dann nach unten. Reinigen Sie sie mit einem Staubsauger oder mit warmem Seifenwasser. Trocknen Sie sie im Schatten, bevor Sie sie wieder einsetzen. Reinigung alle 2 Wochen empfohlen.

Was tun, wenn das Gerät nicht richtig kühlt?

Überprüfen Sie zuerst die Filter: Wenn sie verschmutzt sind, reinigen Sie sie. Stellen Sie sicher, dass das Außengerät keine Blockaden an den Luftein-/auslässen hat. Überprüfen Sie die Thermostateinstellung und dass Fenster und Türen geschlossen sind. Eine hohe Belegung des Raumes oder wärmeerzeugende Geräte können ebenfalls die Leistung beeinträchtigen.

Wie verwende ich den Ausschalt-Timer nach einer Stunde?

Drücken Sie die Taste ONE-HOUR OFF TIMER auf der Fernbedienung. Das Gerät schaltet sich nach 1 Stunde automatisch aus. Die orange TIMER-Anzeige leuchtet am Innengerät. Zum Abbrechen drücken Sie CANCEL oder schalten Sie das Gerät aus.

Was bedeutet die blaue oder grüne PLASMACLUSTER-Anzeige?

Die blaue Anzeige zeigt den Luftreinigungsmodus (Clusterionen). Die grüne Anzeige zeigt den Erfrischungsmodus (negative Ionen). Sie können diese Modi mit der PLASMACLUSTER-Taste auf der Fernbedienung auswählen.

Wie stelle ich die Luftstromrichtung ein?

Für die vertikale Richtung drücken Sie die SWING-Taste auf der Fernbedienung: Die Klappe schwingt. Drücken Sie erneut, um sie in der gewünschten Position anzuhalten. Für die horizontale Richtung stellen Sie die seitlichen Klappen manuell ein. Die vertikalen Klappen nie von Hand erzwingen.

Das Gerät macht ein Rauschen oder Knacken, ist das normal?

Ja, das Rauschen ist das Geräusch des zirkulierenden Kältemittels im Inneren. Das Knacken kommt von der Ausdehnung der Materialien aufgrund von Temperaturänderungen. Dies sind normale Betriebsgeräusche.

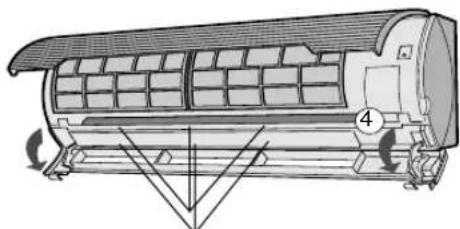

Wie reinige ich das Innere der Klimaanlage?

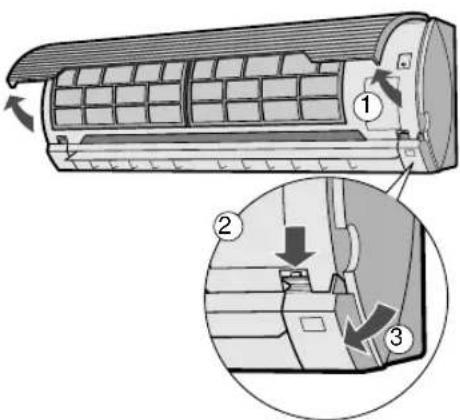

Schalten Sie die Stromversorgung aus (ziehen Sie den Stecker oder schalten Sie den Schutzschalter aus). Öffnen Sie die Frontplatte und die Luftklappen wie im Handbuch beschrieben. Verwenden Sie einen Staubsauger oder ein trockenes Tuch, um Staub zu entfernen. Stellen Sie sicher, dass der Lüfter nicht läuft, bevor Sie reinigen.

Das Gerät startet nach einem Stromausfall nicht, was tun?

Der Sharp AEA24CE verfügt über eine Speicherfunktion: Er nimmt nach Wiederherstellung der Stromversorgung automatisch die vorherigen Einstellungen wieder auf. Wenn Timer aktiv waren, müssen diese zurückgesetzt werden. Warten Sie 3 Minuten vor dem Neustart.

Wie lege ich die Batterien der Fernbedienung ein?

Entfernen Sie den Deckel auf der Rückseite der Fernbedienung, legen Sie zwei AAA (R03) Batterien ein und beachten Sie die Polarität (+ und -). Schließen Sie den Deckel. Wenn die Anzeige nicht erscheint, entfernen Sie die Batterien und warten Sie 30 Sekunden, bevor Sie sie wieder einlegen.

Was tun, wenn Anzeigen am Bedienfeld blinken?

Wenn die Anzeigen OPERATION und TIMER blinken, deutet dies auf einen Fehler hin. Überprüfen Sie zuerst, ob die Luftklappen richtig installiert sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst. Versuchen Sie nicht, selbst zu reparieren.

BEDIENUNGSANLEITUNG AEA24CE SHARP

BEDIENUNGSANLEITUNG

NOTICE D'UTILISATION

Vielen Dank für den Kauf dieses SHARP-Erzeugnisses. Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch, bevor Sie das Klimagerät betreiben.

INHALT

VORSICHTSMASSNAHMEN D-1 ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB D-3 - ENERGIESPARTIPPS. D-3 - TEILEBEZEICHNUNG D-4 - VERWENDUNG DER FERNBEDIENUNG ..D-6 - TIPPS ZUM PLASMACLUSTER-BETRIEB. D-7 GRUNDLAGEN DES BETRIEBS D-8 EINSTELLUNG DER RICHTUNG DES LUFTSTROMS. D-10

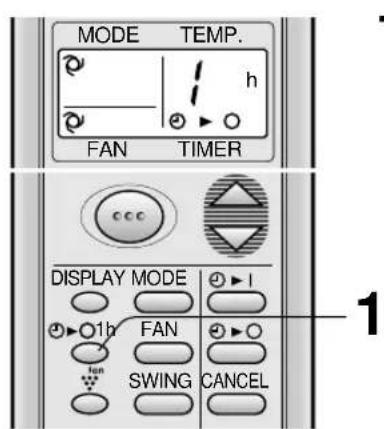

PLASMACLUSTER-BETRIEB D-11 EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER D-11 BETRIEB MIT DEM ZEITSCHALTER ... D-12 HILFSBETRIEB D-14 WARTUNG D-14 WAHLAUSSTATTUNG D-15 BEVOR SIE DEN KUNDENDIENST RUFEN D-16

VORSICHTSMASSNAHMEN

WARNHINWEISE

1 Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel sowie dessen Missbrauch kann zu einer Beschädigung des Gerätes führen und einen elektrischen Schlag verursachen. 2 Zur Vermeidung von Gesundheitsschäden setzen Sie Ihren Körper nicht über einen längeren Zeitraum hinweg dem kalten Luftstrom aus. 3 Bei der Benutzung des Klimageräts für Säuglinge, Kinder, ältere, bettlägerige oder behinderte Personen ist unbedingt sicherzustellen, dass die Raumtemperatur für die sich im Raum befindlichen Personen angemessen ist. 4 Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies könnte aufgrund der Hochgeschwindigkeitslüfter Verletzungen verursachen. 5 Das Klimagerät muss auf jeden Fall geerdet werden. Schließen Sie den Erdungsdraht nicht an Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an, da dies einen elektrischen Schlag verursachen könnte. 6 Wenn mit dem Klimagerät irgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch), muss der Betrieb sofort beendet und der Leistungsschalter auf AUS gestellt werden. 7 Halten Sie sich bei der Verlegung des Netzkabels an die örtlichen Vorschriften und Bestimmungen. Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers oder der Steckdose und damit einen Brand verursachen. 8 Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenen Netzkabeltyp aus. Der Austausch sollte ausschließlich einem qualifizierten Techniker oder dem Kundendienst vorbehalten bleiben.

SICHERHEITSHINWEISE ZUR INSTALLATION / ZUM AUSBAU / ZUR REPARATUR

• Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand usw. verursachen. Konsultieren Sie für die Installation/den Ausbau/die Reparatur dieses Gerätes Ihren Fachhändler oder einen anderen qualifizierten Kundendienst.

Dieses Gerät erfüllt die Vorschriften der EG-Richtlinien 89/336/EEC und 73/23/EEC in der geänderten Fassung 93/68/EEC.

VORSICHTSMASSNAHMEN

SICHERHEITSHINWEISE ZUM BETRIEB

1 Öffnen Sie regelmäßig ein Fenster oder eine Tür, um den Raum zu lüften, besonders dann, wenn Sie mit Gas betriebene Geräte benutzen. Eine unzureichende Belüftung kann einen Sauerstoffmangel verursachen. 2 Bedienen Sie die Tasten nicht mit nassen Händen. Dies könnte einen elektrischen Schlag verursachen. 3 Aus Sicherheitsgründen sollte der Leistungsschalter ausgeschaltet sein, wenn das Gerät für einen längeren Zeitraum nicht benutzt wird. 4 Überprüfen Sie den Montagerahmen regelmäßig auf Verschleiß und richtigen, festen Sitz. 5 Legen Sie keinerlei Gegenstände auf das Außengerät, und betreten Sie es nicht. Der Gegenstand oder die Person könnten in das Gerät hinein- bzw. hinunterfallen; dadurch könnten Beschädigungen bzw. Verletzungen verursacht werden. 6 Dieses Gerät wurde ausschließlich für den Hausgebrauch hergestellt und sollte nicht für Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus verwendet werden, um Tiere oder Pflanzen aufzuziehen. 7 Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät könnten die elektrischen Isolierungen Schaden nehmen und einen elektrischen Schlag verursachen. 8 Blockieren Sie weder die Lufteinlass- noch die Luftauslassöffnungen des Gerätes. Dies könnte einen erheblichen Leistungsabfall des Gerätes sowie Störungen zur Folge haben. 9 Vor der Durchführung von Wartungs- oder Reinigungsarbeiten muss in jedem Fall der Betrieb gestoppt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Gerätes ein Lüfter läuft, könnten Sie sich ansonsten Verletzungen zuziehen. 10 Verspritzen bzw. verschütten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Gerätes verursachen. 11 Dieses Gerät ist nicht für die unbeaufsichtigte Benutzung durch Kleinkinder oder hilflose Personen ausgelegt. Kleinkinder sollten beaufsichtigt werden, um auszuschließen, dass sie dieses Gerät als Spielzeug benutzen.

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG / INSTALLATION

• Schließen Sie die Klimaanlage unbedingt an ein Netz mit der angegebenen Spannung und Frequenz an. Der Anschluss an ein Netz mit der falschen Spannung und Frequenz kann zu einer Beschädigung des Gerätes führen und möglicherweise sogar einen Brand verursachen.
• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausströmt. Dies kann einen Brand verursachen. Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhanden sind.
• Verlegen Sie den Ablaufschlauch so, dass ein sanfter Ablauf sichergestellt ist. Ein unzureichender Ablauf kann den Raum, die Möbel etc. feucht werden lassen.
• Stellen Sie abhängig vom Aufstellungsort sicher, dass ein Fehlerstromschutzschalter oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden.

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATUREN

		INNENTEMP.	AUSSENTEMP.
KÜHLUNG	obere Grenze	32°C D.B. 43°C D.B.23°C W.B. -
	untere Grenze	21°C D.B. 21°C D.B.15°C W.B. -
HEIZUNG(nur AY-AP18CE/AY-AP24CE)	obere Grenze	27°C D.B. 24°C D.B.-18°C W.B.
	untere Grenze	20°C D.B. -8°-9,5°C	5°C D.B.W.B.

D.B. = Trockenthermometer

W.B. = Feuchttthermometer

• Eine eingebaute Schutzvorrichtung sperrt den Gerätebetrieb, wenn der entsprechende Temperaturbereich überschritten wird. Am Luftauslass kann sich Kondenswasser bilden, wenn das Gerät bei einer Luftfeuchtigkeit von mehr als 80 Prozent kontinuierlich in der Betriebsart KÜHLEN oder TROCKNEN läuft.

BEI STROMAUSFALL

Dieses Klimagerät verfügt über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zu speichern.

Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktiv waren. Einige Ausnahmen sind die Zeitschalter-Einstellungen.

Falls vor dem Stromausfall Zeitschalter-Einstellungen gemacht worden sind, müssen diese erneut eingestellt werden.

HINWEISE FÜR MODELLE AY-AP18CE/AY-AP24CE

VORHEIZFUNKTION

Bei der Betriebsart HEIZEN startet der Innenlüfter nach dem Einsatz des Gerätes möglicherweise erst nach zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerät geblasen wird.

ENTEISUNGSFUNKTION

• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außengerät Eis bildet, liefert ein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während der Enteisung laufen die Innen- und Außenlüfter nicht.
• Nach Beendigung der Enteisung setzt das Gerät automatisch den Betrieb im HEIZEN-Modus fort.

HEIZLEISTUNG

• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft herauszieht und diese Wärme an den Raum abgibt. Daher hängt die Heizleistung in hohem Maß von der Außentemperatur ab.
• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollten Sie ein zusätzliches Heizgerät einsetzen.
• Es dauert eine Zeit lang, um den ganzen Raum aufzuwärmen und zu heizen, denn dieses Gerät arbeitet nach dem Prinzip der erzwungenen Luftumwälzung.

ENERGIESPARTIPPS

Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Benutzung der Klimaanlage auf einfache Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATUR EIN

• Wenn Sie das Thermostat im KÜHLEN-Modus 1°C höher als die gewünschte Temperatur einstellen (und bei den Modellen AY-AP18CE/AY-AP24CE im HEIZEN-Modus 2°C niedriger), sparen Sie ungefähr 10 Prozent Strom.
• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENLICHT UND ZUGLUFT

• Der Ausschluss von direktem Sonnenlicht während des Kühlbetriebes reduziert den Stromverbrauch.
• Schließen Sie während des Kühlbetriebes die Fenster und Türen (bei den Modellen AY-AP18CE/AY-AP24CE auch während des Heizbetriebes).

STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE BESTMÖGLICHE LUFTZIRKULATION ZU ERREICHEN

HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST LEISTUNGSFÄHIGEN BETRIEB SICHERZUSTELLEN

NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS. TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINWEG NICHT BENUTZT WIRD

• Das Gerät verbraucht auch bei Nichtbenutzung eine geringe Menge Strom.

INNENGERÄT

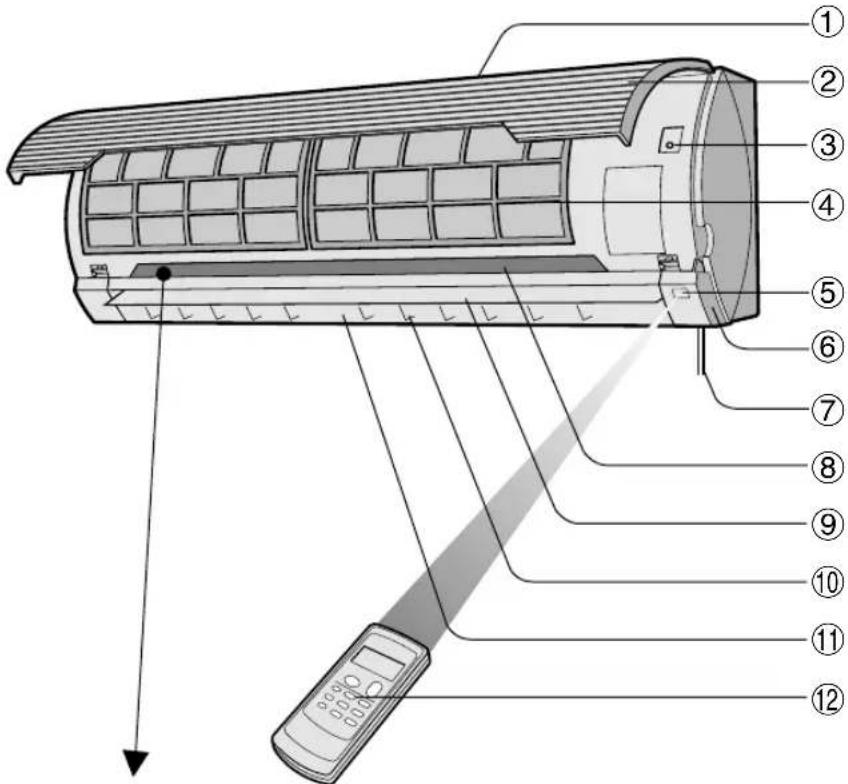

① Einlass (Luft) ② Öffnungsklappe ③ AUX.-Taste ④ Luftfilter ⑤ Empfänger-Fenster ⑥ Lamellen-Einheit (öffnen, um das Klimagerät innen zu reinigen) ⑦ Netzkabel (nur AY-AP18CE/AH-AP18CE) ⑧ Anzeigefeld ⑨ Lamelle zur vertikalen Einstellung ⑩ Lamelle zur horizontalen Einstellung ① Auslass (Luft) ② Fernbedienung ③ AUTOM. LÜFTERDREHZAHL-Lampe (Grün) ④ LÜFTERDREHZAHL-Lampe ⑤ PLASMACLUSTER-Lampe (Blau, Grün) ⑥ ZEITSCHALTER-Lampe (Orange) ⑦ BETRIEBS-Lampe (Rot)

AUSSENGERÄT

Einlass (Luft) ⑨ Kühlmittelrohr und Verbindungskabel ② Entwässerungsschlauch ② Auslass (Luft)

FERNBEDIENUNG

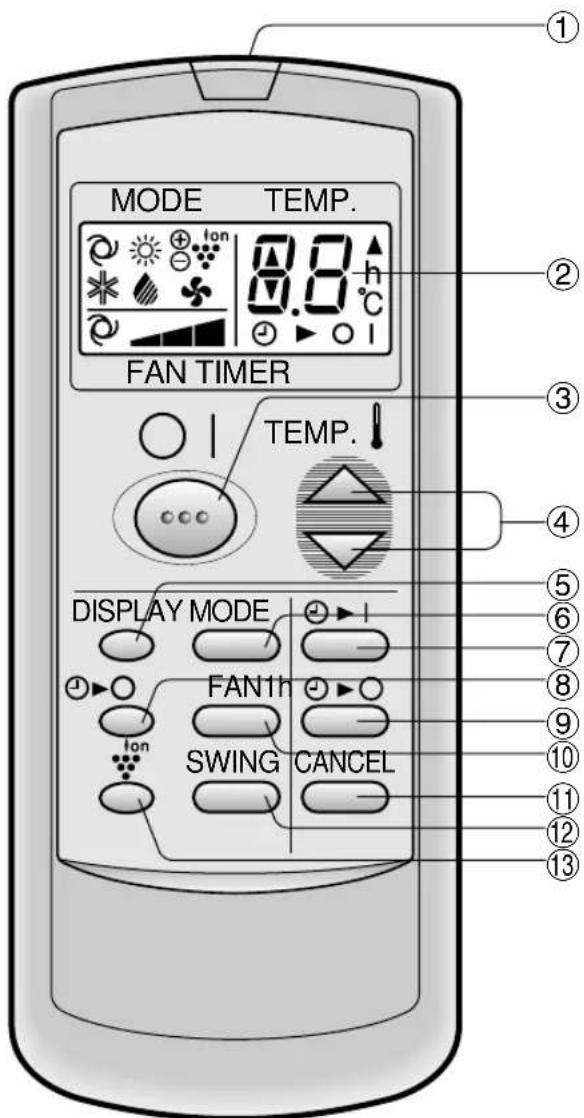

① SENDER ② ANZEIGE (Flüssigkristallanzeige) ③ EIN-/AUS-Taste ④ THERMO. (Thermostat)-Taste ⑤ ANZEIGE-Taste ⑥ MODUS-Taste (für die Wahl der Betriebsart) ⑦ ZEITSCHALTER AN-Taste (zur Einstellung der Einschaltzeit) ⑧ EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste ⑨ ZEITSCHALTER AUS-Taste (zur Einstellung der Ausschaltzeit) ⑩ LUFTER-Taste ⑪ ZEITSCHALTER-ABBRUCH-Taste ⑫ SCHWUNG-Taste (für die Einstellung des Luftstroms) ⑬ PLASMACLUSTER-Taste

Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-AP18CE/AY-AP24CE vorhanden.

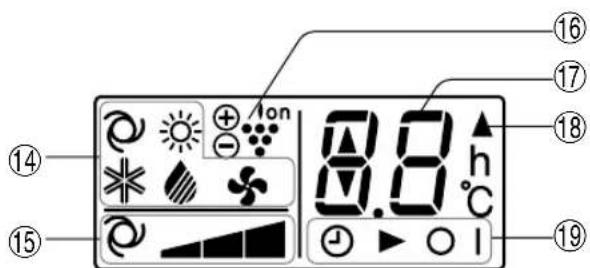

DIE FLÜSSIGKRISTALLANZEIGE DER FERNBEDIENUNG

⑭ BETRIEBSSYMBOLE

: AUTOM. HEIZEN

: HEIZEN : TROCKNEN : NUR LÜFTEN (nur für AY-AP18CE/AY-AP24CE)

⑮ LUFTERGESCHWINDIGKEITSSYMBOLE

: AUTOM. : MAX. : Einstellung

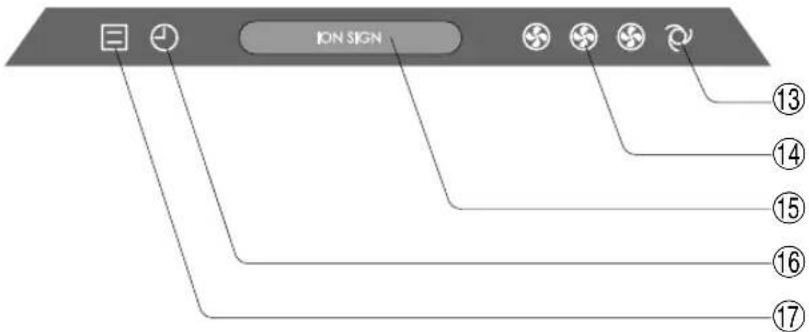

⑯ PLASMACLUSTER-SYMBOL ⑰ ANZEIGE FÜR TEMPERATUR UND HERABZÄHLEN DES ZEITSCHALTERS ⑱ SENDERSYMBOL ⑲ ANZEIGE FÜR ZEITSCHALTER EIN/AUS Zeigt die Einstellung Zeitschalter Ein oder Aus an.

Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-AP18CE/AY-AP24CE vorhanden.

EINLEGEN DER BATTERIEN Verwenden Sie zwei AAA (R03)-Batterien.

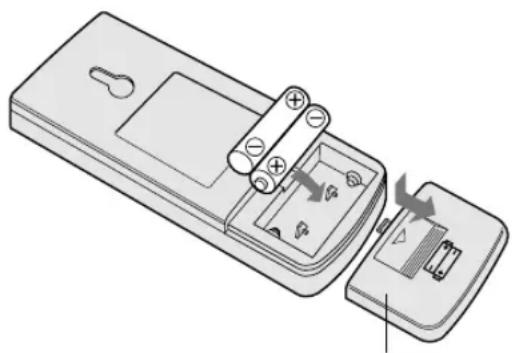

1. Batterieabdeckung auf der Rückseite der Fernbedienung abnehmen. 2. Legen Sie Batterien in das Batteriefach ein; achten Sie auf die richtige Ausrichtung der ⊕ und ⊖ Polarität.

• Auf dem Display werden Linien angezeigt, wenn die Batterien richtig eingelegt wurden.

3 Batterieabdeckung wieder anbringen.

Batterieabdeckung

HINWEISE:

• Bei normaler Benutzung beträgt die Lebensdauer der Batterie ungefähr ein Jahr.
• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterien austauschen.
• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß funktioniert, nehmen Sie bitte die Batterien heraus und legen Sie sie nach ca. 30 Sekunden wieder ein.
• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht benutzen.

DIE VERWENDUNG DER FERNBEDIENUNG

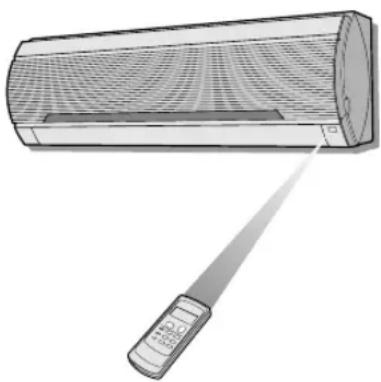

Richten Sie die Fernbedienung auf das Empfängerfenster des Hauptgerätes und drücken Sie die gewünschte Taste. Beim Empfang des Signals erzeugt das Gerät einen Piepton.

• Stellen Sie sicher, dass sich zwischen der Fernbedienung und dem Gerät keine Vorhänge oder andere Gegenstände befinden. Die Fernbedienung funktioniert aus einer Entfernung von bis zu 7 Metern.

VORSICHT

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da dies sich negativ auf den Betrieb auswirken könnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schließen Sie bitte die Gardinen.
• Die Benutzung einer leichtentzündlichen Leuchtstoffröhre im selben Raum kann die Übertragung des Signals möglicherweise stören.
• Das Gerät kann durch die von der Fernbedienung eines Fernsehgerätes, Videorecorders oder eines anderen im selben Raum benutzten Gerätes gesendeten Signale beeinflusst werden.
• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfärbungen als auch eine Beschädigung der Fernbedienung zu verhindern.

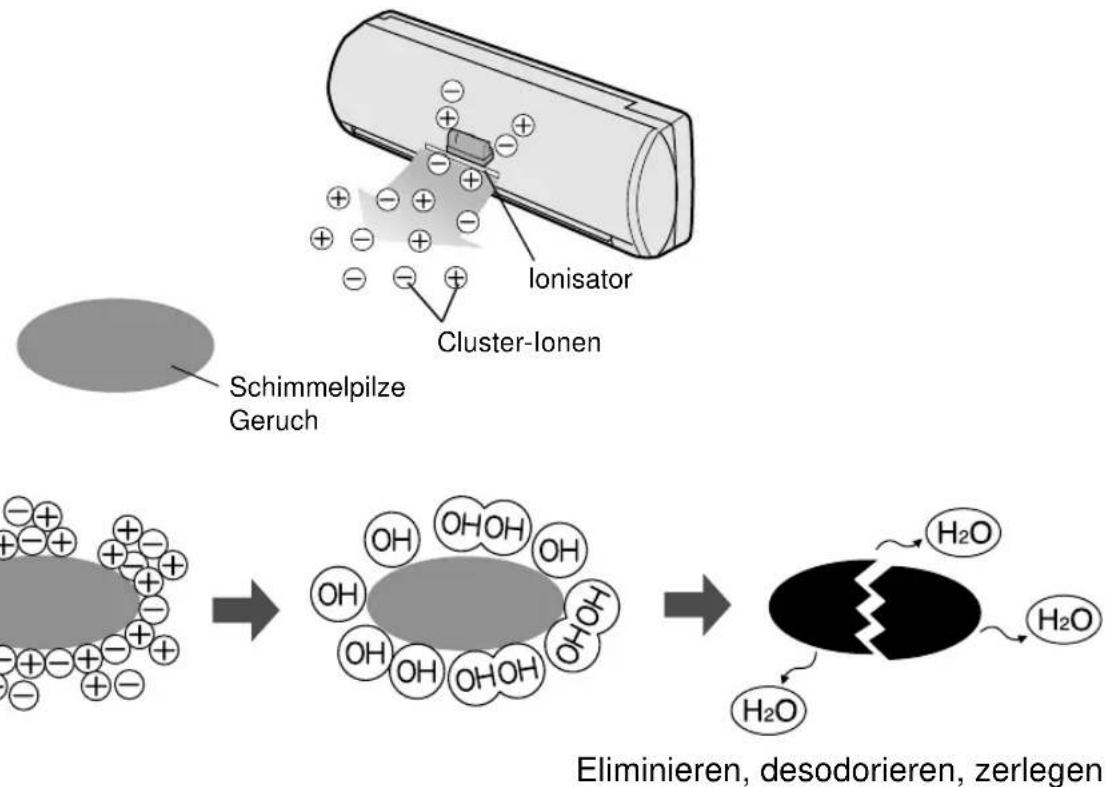

TIPPS ZUM PLASMACLUSTER-BETRIEB

Der Ionisator im Klimagerät gibt Cluster-Ionen in den Raum frei, die eine kollektive Masse von positiven und negativen Ionen darstellen.

Die Cluster-Ionen eliminieren durch die Luft getragene Schimmelpilze und desodorieren/zerlegen Geruch erzeugende Moleküle.

LUFTREINIGUNGSBETRIEB

Die in die Luft freigegebenen Cluster-Ionen halten die Luft in Ihrem Raum sauber.

ERFRISCHUNGSBETRIEB

Negative Cluster-Ionen, wie sie auch in der natürlichen Umwelt existieren, werden mit erhöhter Rate in Ihre Raumluft freigegeben und helfen Ihnen bei Ihrer physischen und mentalen Erfrischung.

Lesen Sie Seite 11 für die Bedienung.

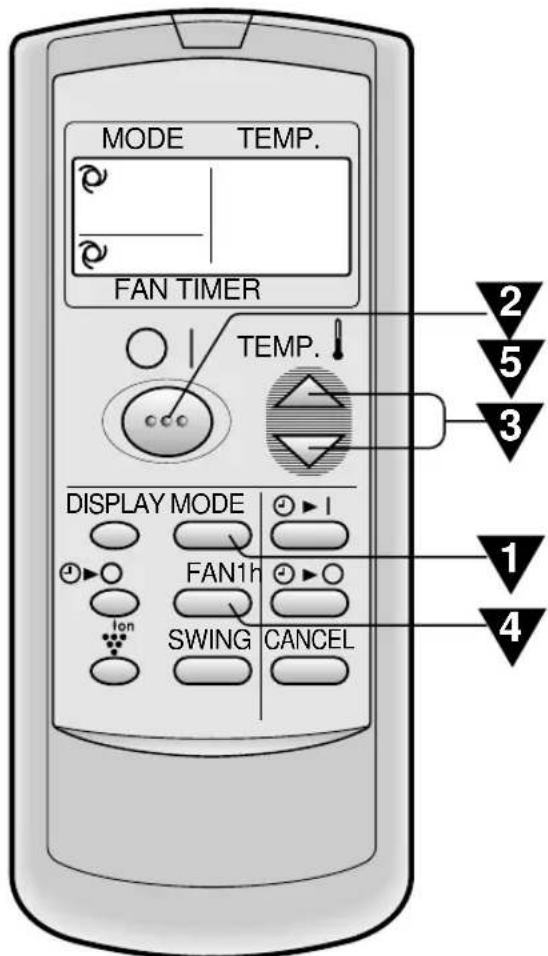

Drücken Sie zum Auswählen des Betriebsmodus die MODUS-Taste.

AUTOM. HEIZEN KÜHLEN TROCKNEN NUR LÜFTER

(HEIZEN ist nur für AY-AP18CE/AY-AP24CE)

Drücken Sie die EIN-/AUS-Taste, um den Betrieb zu starten.

Die rote BETRIEBS-Lampe (am Gerät) leuchtet.

Drücken Sie zur Einstellung der gewünschten Temperatur die THERMO.-Taste.

AUTOM./TROCKENBETRIEB

Die Temperatur kann in 1 °C Stufen innerhalb eines Bereiches von 2 °C höher oder 2 °C niedriger als die von der Klimaanlage automatisch bestimmte Temperatur geändert werden.

KÜHLEN (HEIZEN für AY-AP18CE/AY-AP24CE) BETRIEB

Die Temperatur kann innerhalb eines Bereiches von 18 bis 32 °C eingestellt werden.

NUR LÜFTER-BETRIEB

Die Temperatureinstellung kann nicht durchgeführt werden.

Drücken Sie zur Einstellung der gewünschten Lüftergeschwindigkeit die LÜFTER-Taste.

AUTOM. SCHWACH NIEDRIG HOCH

• Im TROCKNEN-Modus ist die Lüftergeschwindigkeit auf AUTO voreingestellt und kann nicht verändert werden.
• Im NUR LÜFTER-Modus kann die Lüftergeschwindigkeit nicht auf AUTO eingestellt werden.

Drücken Sie zum Ausschalten des Gerätes noch einmal die EIN-/AUS-Taste.

Die rote BETRIEBS-Lampe (am Gerät) erlischt.

TIPPS ZUR BETRIEBSART AUTOM.

Im AUTOM.-Modus werden automatisch sowohl die Temperatur-Einstellung als auch der Modus entsprechend der beim Einschalten des Gerätes herrschenden Raum- und Außentemperatur gewählt.

Betriebsarten und Temperatur-Einstellungen für die Modelle AH-AP18CE/ AH-AP24CE

Raumtemp. zu Beginn des Betriebes	Automatischer Betrieb
	Betrieb Thermostatinstellung
Unter 24°C TROCKNEN Raumtemperatur zu Beginn
24°C-26°C	Kühlen	24°C
26°C-28°C	Kühlen	25°C
Über 28°C	Kühlen	26°C

Betriebsarten und Temperatur-Einstellungen für die Modelle AY-AP18CE/AY-AP24CE

Raumtemp. zu Beginn des Betriebes	Automatischer Betrieb
	Betrieb Thermostatstellung
Unter 21°C HEIZEN	23°C
21°C-24°C	TROCKNEN	Raumtemperatur zu Beginn
24°C-26°C	KÜHLEN	24°C
26°C-28°C	KÜHLEN	25°C
Über 28°C	KÜHLEN	26°C

TIPPS ZUR LÜFTERDREHZAHL-LAMPE

Während des Betriebes leuchtet die LÜFTERDREHZAHL-Lampe in 3 Stufen (2 Stufen für TROCKNEN-Betrieb) auf dem Anzeigenfeld der Einheit zur Anzeige der Lüfterdrehzahl auf.

Wenn die Lüfterdrehzahl auf AUTOM. gestellt wurde, oder wenn sie manuell gestellt wurde

Sanfte Drehzahl

Niedrige Drehzahl

Hohe Drehzahl

Die AUTOM. LÜFTERDREHZAHL-Lampe leuchtet auf.

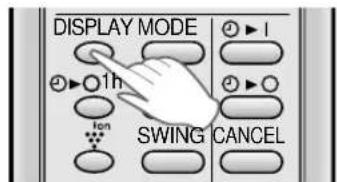

Zum Abschalten der Lüfterdrehzahl-Lampe die ANZEIGE-Taste drücken. Die PLASMACLUSTER-Lampe erlischt auch.

VERTIKALER LUFTSTROM

Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt:

Zum Abschalten der Lüfterdrehzahlanzeige die ANZEIGE-Taste drücken. Die PLASMACLUSTER-Lampe erlischt ebenfalls.

NUR LÜFTER-BETRIEB

Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt:

Betriebsarten Kühlen und TROCKNEN Horizontaler Luftstrom

NUR LÜFTER-BETRIEB

(und HEIZEN für AY-AP18CE/AY-AP24CE)

Diagonaler Luftstrom

RICHTIGE EINSTELLUNG DER LUFTSTROMRICHUNG

Drücken Sie einzel die SCHWUNG-Taste auf der Fernbedienung.

Die Lamellen für den vertikalen Luftstrom ändern kontinuierlich ihren Winkel.

Drücken Sie die SCHWUNG-Taste noch einmal, sobald sich die senkrechten Einstellungsmale in der gewünschten Position befinden.

• Die Lamellen beenden ihre Bewegung innerhalb des in der rechten Abbildung aufgeführten Bereiches. Die eingestellte Position wird gespeichert und bei der nächsten Inbetriebnahme des Gerätes automatisch wieder eingestellt.

Einstellbereich

Betriebsarten KÜHLEN und TROCKNEN

NUR LÜFTER-BETRIEB (und HEIZEN für AY-AP18CE/AY-AP24CE)

Der Einstellbereich ist kleiner als der SCHWUNG-Bereich, um ein Tropfen des Kondenswassers zu vermeiden.

Der Bereich ist groß, damit der Luftstrom direkt auf den Boden gerichtet werden kann.

HORIZONTALER LUFTSTROM

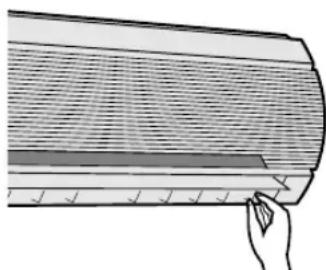

Halten Sie die waagerechten Einstellungslamellen wie darüberstehend gezeigt fest und stellen Sie die Luftstromrichtung ein.

VORSICHT

Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.

• Die manuelle Einstellung der senkrechten Einstellungslammellen kann eine Fehlfunktion verursachen, wenn die Einstellung mit der Fernbedienung ausgeführt wird.
• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten KÜHLEN oder TROCKNEN für einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kann dies zu Kondensation führen.

Stellen Sie die horizontalen Lamellen nicht extrem nach rechts oder links, wenn Sie das Klimagerät mit der sanften Ventilatordrehzahl "SOFT" (sanfte Drehzahl) über einen längeren Zeitraum hinweg betreiben.

An den Lamellen könnte sich Kondensat bilden.

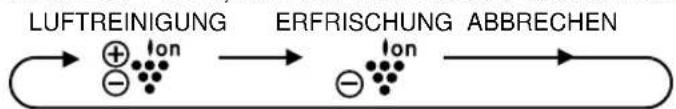

Cluster-Ionen und negative Ionen werden in den Raum freigegeben, halten die Luft im Raum sauber und helfen Ihnen bei Ihrer physischen und mentalen Erfrischung.

LUFTREINIGUNGSBETRIEB: In die Luft freigegebene Cluster-Ionen eliminieren durch die Luft getragene Schimmelpilze und desodorieren/zerlegen Geruch erzeugende Moleküle. ERFRISCHUNGSBETRIEB: In die Luft freigegebene negative Ionen helfen Ihnen bei Ihrer physischen und mentalen Erfrischung.

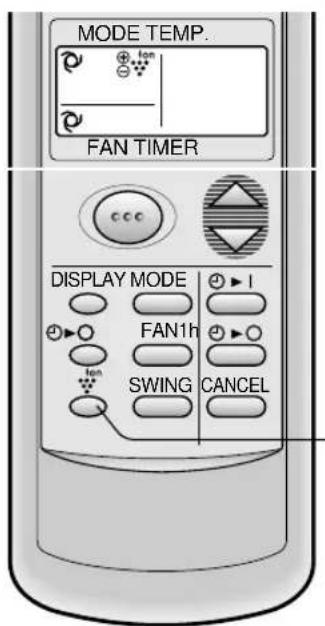

1. Drücken Sie während des Betriebes die PLASMA-CLUSTER-Taste, um die Betriebsart auszuwählen.

• Im LUFTREINIGUNGSBETRIEB leuchtet die blaue PLASMACLUSTER-Lampe an der Einheit auf.
• Im ERFRISCHUNGSBETRIEB leuchtet die grüne PLASMACLUSTER-Lampe an der Einheit auf.

DEAKTIVIEREN

Drücken Sie die PLASMACLUSTER-Taste, bis das PLASMACLUSTER-Symbol auf dem Fernbedienungsdisplay erlischt.

Die PLASMACLUSTER-Lampe an der Einheit erlischt.

HINWEIS:

Die Einstellung des PLASMACLUSTER-Betriebs wird gespeichert und nach dem nächsten Einsatz arbeitet das Klimagerät in derselben Betriebsart. - Um die PLASMACLUSTER-Lampe auszuschalten, drücken Sie die ANZEIGE-Taste.

EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER

Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt ist, beendet das Gerät seinen Betrieb nach einer Stunde.

1. Drücken Sie die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste.

Die Fernbedienung zeigt "1h" an. Die orange ZEITSCHALTER-Lampe am Gerät leuchtet auf. Das Gerät beendet seinen Betrieb nach einer Stunde.

DEAKTIVIEREN

Drücken Sie die ABBRUCH-Taste.

Die orange ZEITSCHALTER-Lampe am Gerät erlischt. Oder schalten Sie das Gerät durch Betätigung der EIN-/AUS-Taste aus. Die rote BETRIEBS-Lampe und die orange ZEITSCHALTER-Lampe am Gerät erlöschen.

HINWEISE:

• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber dem ZEITSCHALTER EIN- und ZEITSCHALTER AUS-Betrieb Priorität.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt wird, während das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.
• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebes eine weitere Stunde in Betrieb nehmen möchten, müssen Sie während des Betriebes noch einmal die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste drücken.

ZEITSCHALTER AUS

Die Einheit schaltet sich entsprechend ihren Einstellungen automatisch ab.

Die Zeitschalter-Dauer kann von minimal 0,5 Std. (30 Minuten) bis zu 12 Std. eingestellt werden.

Bis zu 9,5 Std. kann in Stufen von 0,5 Std. (30 Minuten), und von 10 bis 12 Std. in Stufen von 1 Std. eingestellt werden.

Richten Sie die Fernbedienung auf das Signalempfangsfenster an der Einheit.

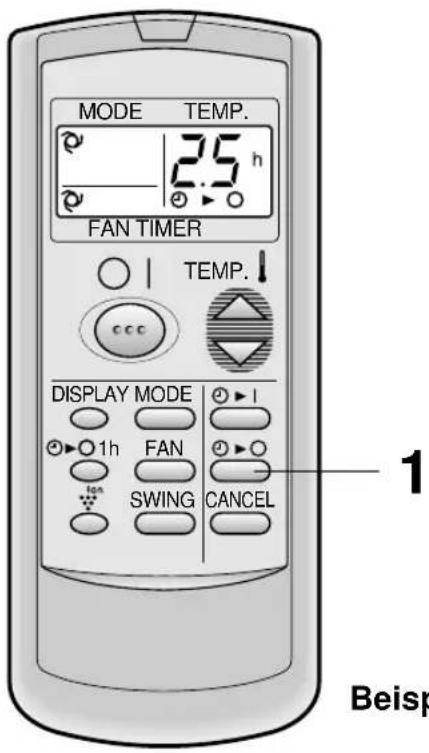

1 Drücken Sie die ZEITSCHALTER AUS-Taste (O) und stellen Sie die gewünschte Zeit ein.

Die Zeiteinstellung ändert sich beim Drücken der Taste wie folgt:

Halten Sie für eine schnelle Einstellung die Taste gedrückt.

Die orange ZEITSCHALTER-Lampe (Lampe) am Gerät leuchtet auf. - Beim Empfangen des Signals erzeugt das Gerät einen Piepton. - Die Zeiteinstellung wird heruntergezählt, um die verbleibende Zeit anzuzeigen.

Beispiel: Wenn Sie den Ablauf 2,5 Std. später stoppen wollen.

TIPPS ZUM BETRIEB MIT VORGEGEBENER AUSSCHALTZEIT

Wenn der ZEITSCHALTER AUS-Modus eingestellt ist, wird die Temperatur automatisch eingestellt, um zu verhindern, dass es im Raum extrem warm oder zu kalt wird, während Sie schlafen. (Automatische Schlaffunktion)

BETRIEBSART KÜHLEN/TROCKNEN:

• Wenn das Klimagerät eine Stunde gelaufen ist, erhöht sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 1°C .

BETRIEBSART HEIZEN:

(nur für die Modelle AY-AP18CE/AY-AP24CE)

• Wenn das Klimagerät eine Stunde gelaufen ist, verringert sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 3°C .

HINWEIS:

Die automatische Schlaffunktion wird im NUR LUFTER-Modus nicht aktiviert.

ZEITSCHALTER-ABBRUCH

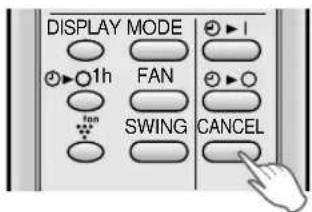

Drucken Sie die ABRUCH-Taste.

Die orange ZEIT-SCHALTER-Lampe

am Gerät erlischt.

ÄNDERUNG DER ZEITSCHALTER-EINSTELLUNG

Drücken Sie die ZEITSCHALTER-Taste, die Sie ändern wollen (ZEITSCHALTER AUS oder ZEITSCHALTER AN) und ändern Sie die Zeiteinstellung.

ZEITSCHALTER AN

Die Einheit wird entsprechend ihren Einstellungen automatisch einschalten.

Die Zeitschalter-Dauer kann von minimal 0,5 Std. (30 Minuten) bis zu 12 Std. eingestellt werden.

Bis zu 9,5 Std. kann in Stufen von 0,5 Std. (30 Minuten), und von 10 bis 12 Std. in Stufen von 1 Std. eingestellt werden.

Beispiel: Wenn Sie nach 6,5 Std. die gewünschte Raumtemperatur haben wollen.

Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät.

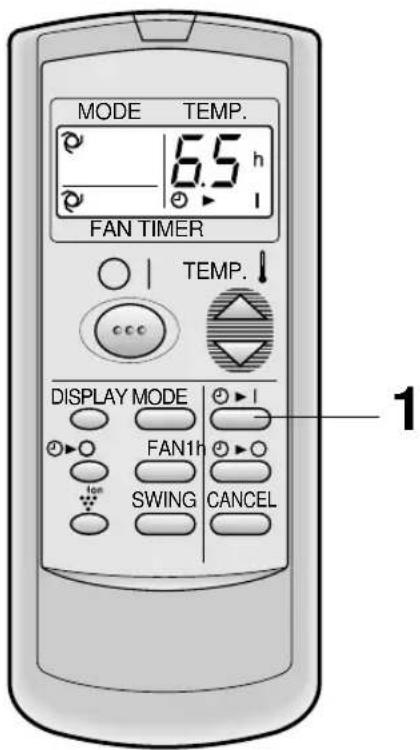

1 Drücken Sie die ZEITSCHALTER AN-Taste (O|I).

Die Zeiteinstellung ändert sich beim Drücken der Taste wie folgt:

Halten Sie für eine schnelle Einstellung die Taste gedrückt.

Die orange ZEITSCHALTER-Lampe am Gerät leuchtet auf. - Beim Empfangen des Signals erzeugt das Gerät einen Piepton. - Die Zeiteinstellung wird heruntergezählt, um die verbleibende Zeit anzuzeigen.

Wie gewünscht Betriebsart, Temperatur, die Lüfterdrehzahl-Einstellung und den PLASMA-CLUSTER-Betrieb auswählen.

• Wenn Sie zusammen mit dem ZEITSCHALTER AN die Temperatur einstellen, wird diese im Display 5 Sekunden lang angezeigt, und dann kehrt das Display wieder zur Zeitanzeige darüber zurück.
• Wenn Sie die Einstellung nicht ändern, arbeitet die Einheit mit der letzten Einstellung.
• Das Gerät schaltet sich vor der eingestellten Zeit ein, und sorgt dafür, dass die gewünschte Raumtemperatur zur programmierten Zeit erreicht wird. (Weckfunktion)

HINWEISE FÜR ZEITSCHALTER-EINSTELLUNG UND -BETRIEB

Die letzte Zeitschalter-Einstellung wird gespeichert und auf der Anzeige der Fernbedienung bei der Einstellung des ZEITSCHALTER AUS oder ZEITSCHALTER AN als nächste Zeit angezeigt. - Der ZEITSCHALTER AUS oder ZEITSCHALTER AN können nicht zusammen eingestellt werden.

Die letzte ZEITSCHALTER-Einstellung wird aktiviert.

• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER gesetzt wurde, kann jeder ZEITSCHALTER AUS oder ZEITSCHALTER AN gesetzt werden.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER während des ZEITSCHALTER AUS oder ZEITSCHALTER AN-Betriebes gesetzt wird, wird der ZEITSCHALTER AUS oder ZEITSCHALTER AN beendet.

Wenden Sie diesen Modus an, wenn die Fernbedienung nicht zur Verfügung steht.

EINSCHALTEN

Heben Sie die Frontplatte des Zimmergeräts ab und drücken Sie die AUX.-Taste auf dem Bedienfeld.

Die rote BETRIEBS-Lampe am Gerät leuchtet und das Gerät startet seinen Betrieb im AUTOM.-Modus. Die Lüftergeschwindigkeit und Temperatur-Einstellung sind auf AUTOM. gestellt.

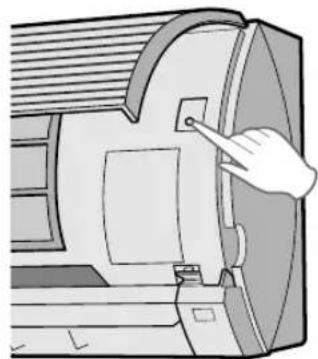

AUSSCHALTEN

Drücken Sie noch einmal die AUX-Taste auf dem Bedienfeld.

Die rote BETRIEBS-Lampe ( ) am Gerät erlischt.

HINWEIS:

Wenn Sie die AUX-Taste während des Normalbetriebs drücken, schaltet sich das Gerät aus.

WARTUNG

INNENREINIGUNG DES KLIMAGERÄTES

1. Stellen Sie sicher, dass Sie das Netzkabel von der Wandsteckdose abtrennen oder dass Sie den Stromkreis-Unterbrecher ausschalten. 2. ÖFFNEN SIE DIE LAMELLEN-EINHEIT.

① Heben Sie die Öffnungsklappe an. ② Drücken Sie beide Haken auf der linken und der rechten Seite nach unten und lassen Sie die Sperrvorrichtung anschließend los. ③ Ziehen Sie die Lamelleneinheit nach vorne heraus. ④ Lassen Sie die Einheit vorsichtig nach vorne hinab offen.

3. REINIGEN SIE DIE INNENSEITE DES KLIMAGERÄTES. Stellen Sie sicher, dass sich innen der Ventilator nicht dreht. Entfernen Sie den Staub mit einem Staubsauger oder wischen Sie ihn mit einem trockenen Tuch weg. 4. SCHLIESSEN SIE DIE LAMELLEN-EINHEIT.

1. Heben Sie die Lamellen-Einheit an und schieben Sie sie an ihren Platz zurück. 2. Stellen Sie sicher, dass beide Haken auf der linken und rechten Seite eingerastet und die drei Stützen fest eingepasst sind. 3. Schließen Sie die Öffnungsklappe.

Stützen

5. Schließen Sie das Netzkabel wieder an der Wandsteckdose an oder schalten Sie den Stromkreis-Unterbrecher wieder ein. 6. Stellen Sie sicher, dass keine der Lampen auf dem Anzeigefeld blinkt. Wenn die Lamelleneinheit nicht wieder richtig installiert wurde, setzt die Sicherheitseinrichtung ein, die die Lampen blinken lässt und den Betrieb des Gerätes verhindert. Installieren Sie in einem solchen Fall die Lamelleneinheit erneut und achten Sie auf ordnungsgemäße Installation. Drücken Sie die ON/OFF-Taste auf der Fernbedienung und prüfen Sie, ob das Gerät einwandfrei arbeitet.

Trennen Sie vor der Durchführung jeglicher Wartungsarbeiten unbedingt das Netzkabel von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus.

REINIGUNG DER FILTER

Die Luftfilter sollten alle zwei Wochen gereinigt werden.

1 SCHALTEN SIE DAS GERÄT AUS. 2 ENTNEHMEN SIE DIE FILTER.

① Heben Sie die Öffnungsklappe an. ② Drücken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu halten. ③ Ziehen Sie die Filter nach unten heraus.

3 REINIGEN SIE DIE FILTER.

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

4 SETZEN SIE DIE FILTER WIEDER EIN.

① Setzen Sie die Filter wieder in die Ursprungspositionen ein. ② Schließen Sie die Öffnungsklappe. ③ Drücken Sie fest auf die Pfeilmarkierung auf der Klappe, damit sie einrastet.

REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG

• Wischen Sie beide mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät, da dies einen elektrischen Schlag verursachen oder das Gerät beschädigen könnte.
• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, kein Scheuermittel und keine starken Lösungsmittel.

WARTUNG NACH ENDE DER KLIMAGERÄTE-SAISON

1 Lassen Sie das Gerät etwa einen halben Tag lang im NUR LUFTER-Betrieb laufen, damit die Mechanik vollständig trocknen kann. 2 Beenden Sie den Betrieb und trennen Sie das Gerät vom Netz ab. Schalten Sie den Leistungsschalter aus, falls Sie einen ausschließlich für das Klimagerät installiert haben. 3 Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER KLIMAGERÄTE-SAISON

1 Stellen Sie sicher, dass die Luftfilter sauber sind. 2 Stellen Sie sicher, dass weder Lufteinlass noch Luftauslass blockiert werden. 3 Kontrollieren Sie die Befestigung des Außengeräts regelmäßig auf Verschleiß und vergewissern Sie sich, dass es fest angebracht ist.

WAHLAUSSTATTUNG

Luftreinigungsfilter

Während des Betriebes des Klimagerätes reinigt der Luftreinigungsfilter die Luft von Staub und Tabakrauch und gibt saubere Luft ab.

Das im Luftreinigungsfilter verwendete antibakterielle Apatit-Material unterbindet die Aktivitäten von absorbierten Krankheitserregern und anderen Keimen.

Der Wegwerffilter sollte ungefähr alle 3~6 Monate ausgetauscht werden.

Die Filter sind bei Ihrem Fachhändler erhältlich.

Typ AZ-F1800C

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Zustände weisen nicht auf eine Fehlfunktion des Gerätes hin:

GERÄT LÄUFT NICT Das Gerät lαuft nicht, wenn es direkt nach dem Ausschalten wieder eingeschaltet wird. Das Gerät lαuft nicht direkt nach dem Ändern des Betriebsmodus. Dadurch wird der interne Mechanismus geschützt. Warten Sie 3 Minuten, bevor Sie das Gerät in Betriebnehmen.	SCHWINGGERÄUSCHE Bei den sanften Schwinggeräuschen handelt es sich um das im Inneren des Gerätes fließende Kühlmittel.
	WASSERDAMPF ·Beim Betrieb im KühLEN- oder TROCKEN- Modus kann am Luftauslass manchmal Wasserdampf sightbar werden. Grund damit der Unterschied zwischen der Raumtemperatur und der Temperatur der vom Gerät ausgeblasenen Luft. ·Bei der Betriebsart HEIZEN kann während der Enteisung unter Umständen Wasserdampf aus dem Außererät ausfließen. (Nur bei den Modellen AY-AP18CE/AY-AP24CE)
DAS GERÄT LIEFERT KEINE WARMLUFT (Modelle AY-AP18CE/AY-AP24CE) Das Gerät heizt vor oder enteist.
GERÜCHE In das Gerät und die inneren Komponenten der Klimaanlage eingetretene Teppich- und Möbelgerüche werden unter Umständen direkt nach der Installation vom Gerät ausgegeben.
	AM LUFTAUSLASS DES PLASMACLUSTERS AUSTRETENDER GERUCH Die ist der vom lonisator erzeugte Ozongeruch. Die Koncentration des Ozons ist sehr gering und hat keinen negativen Einfluss auf ihre Gesundheit. Das in die Luft freigesetzte Ozon zersetzt sich schnell und die Koncentration im Raum erhöht sich nicht.
KNACKEN Möglicherweise wird vom Gerät ein Knacken produziert. Dieses Geräusch entsteht durch die Reibung der Frontplatte oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnen.
AUSGABE EINES LEISEN SUMMGERÄUSCHES Dies ist der Ton, der ausgegeben wird, wenn das Geärton-Lonen-Cluster erzeugt.

Wenn es den Anschein hat, dass eine Fehlfunktion des Gerätes vorliegt, überprüfen Sie bitte zunächst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen:

DAS GERÄT ARBEITET NICT

• Überprüfen Sie, ob der Lamellen-Einheit gefallen oder die Sicherung Herausgesprungen ist. • Prüfen Sie, ob die Lamellen-Einheit richtig installiert ist. Wenn die Lamellen-Einheit nicht richtig installiert ist,blinken alle Lampen auf dem Anzeigefeld.

DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICT WIRKUNGSVOLL
Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle einer Verschmutzung.	Überprüfen Sie das Außen-genät, um sicherzustellen, dass weder Luftelinlass noch Luftauslass auf irgendene Weise blockiert sind.	Stellen Sie safer, dass das Thermostat richtig eingestellt ist.
Stellen Sie safer, dass alle Fenster und Türen fest verschlossen sind.	Wenn sich sehr viele Personen in einem Raum aufhalten, kann die gewünschte Temperature möglicherweise nicht erreicht werden.	Überprüfen Sie, ob im Raum irgendwelche Wärme erzeugenden Geräte in Betrieb sind.

DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICT
Überprüfen Sie, ob die Batterien der Fernbe-dienung alt oder schwach sind.	Versuchen Sie noch einmal, das Signal zu senden, indem Sie die Fernbedienung besteht auf das Empfängerfenster des Gerätes*Richten.	Überprüfen Sie, ob die Batterien mit der richtigen Polarityt in die Fernbe-dienung eingelegt worden sind.

Bitte rufen Sie einen Kundendienst, wenn die BETRIEBS-Lampe und die ZEITSCHALTER-Lampe auf dem Anzeigefeld blinken.

1 GERÄT AUSSCHALTEN

2 FILTER ENTFERNEN

WARNHINWEISE BEIM GEBRAUCH

Temperaturinstellung ist nicht möglich.

AUTOMATISCHES AUSSCHALTEN
