Tipo de produto	Climatizador split system (unidade interna + externa)
Modelo	Sharp AEA24CE
Capacidade de refrigeração	24000 BTU/h (estimativa)
Alimentação elétrica	230 V ~ 50 Hz (a verificar no aparelho)
Consumo elétrico	Não especificado no manual
Modos de funcionamento	Automático, FRIO (refrigeração), SECO (desumidificação), VENTILADOR apenas
Velocidade do ventilador	Automático, Suave, Baixo, Alto (3 níveis + auto)
Termostato	Ajustável de 18°C a 32°C (modo FRIO)
Controle remoto	Sim, com display LCD, alcance de 7 metros
Timer	Desligamento após 1 hora (ONE-HOUR OFF), timer ON/OFF programável de 0,5 a 12 horas
Função PLASMACLUSTER	Purificação do ar (íons agrupados) e refrescamento (íons negativos)
Filtros de ar	Filtros laváveis, limpeza recomendada a cada 2 semanas
Manutenção interna	Limpeza acessível através do painel frontal articulado e persianas de ventilação removíveis
Kit opcional	Filtro purificador de ar (tipo AZ-F1800C) a substituir a cada 3-6 meses
Segurança	Aterramento obrigatório, disjuntor de fuga recomendado, corte de energia após falha de corrente
Reparabilidade	Instalação e reparo por técnico qualificado apenas
Faixa de temperatura externa (refrigeração)	21°C a 43°C BS (temperatura ambiente interna até 32°C BS)
Peso da unidade interna	Não especificado no manual
Peso da unidade externa	Não especificado no manual
Dimensões	Não especificadas no manual

Perguntas frequentes - AEA24CE SHARP

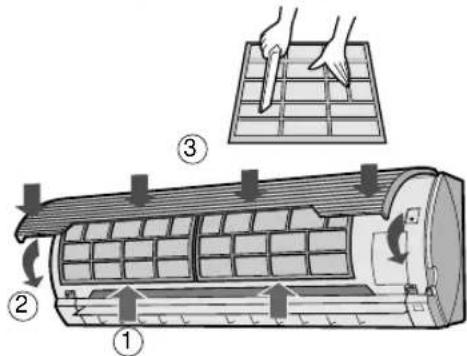

Como limpar os filtros de ar do Sharp AEA24CE?

Levante o painel frontal, empurre os filtros para cima para destravá-los e puxe-os para baixo. Limpe-os com aspirador ou água morna com sabão. Seque-os à sombra antes de recolocá-los. Limpeza recomendada a cada 2 semanas.

O que fazer se o aparelho não refrigerar corretamente?

Verifique primeiro os filtros: se estiverem sujos, limpe-os. Certifique-se de que a unidade externa não tenha obstrução nas entradas/saídas de ar. Verifique a configuração do termostato e se as janelas e portas estão fechadas. Alta ocupação do ambiente ou aparelhos geradores de calor também podem afetar o desempenho.

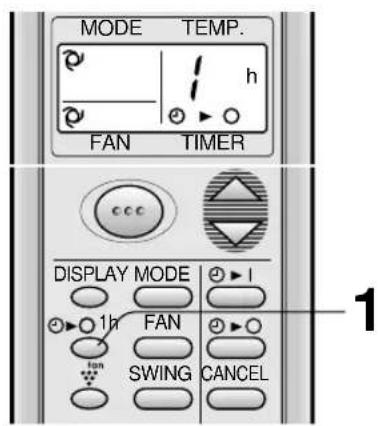

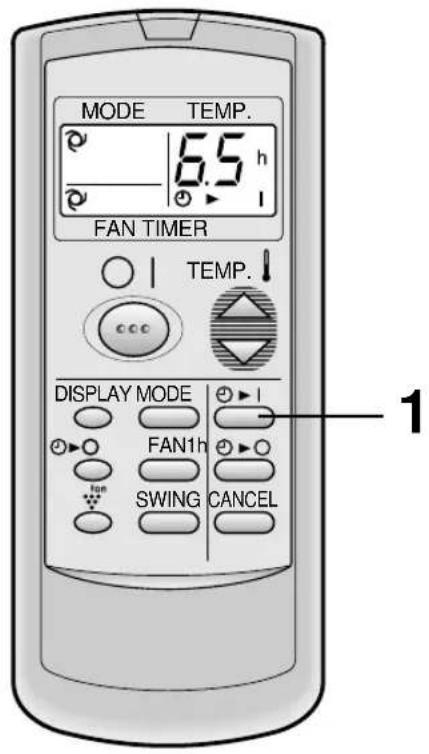

Como usar o timer de desligamento após uma hora?

Pressione o botão ONE-HOUR OFF TIMER do controle remoto. O aparelho desligará automaticamente após 1 hora. A luz laranja TIMER acende na unidade interna. Para cancelar, pressione CANCEL ou desligue o aparelho.

O que significa o indicador PLASMACLUSTER azul ou verde?

A luz azul indica o modo Purificador de ar (íons agrupados). A luz verde indica o modo Refrescamento (íons negativos). Você pode selecionar esses modos com o botão PLASMACLUSTER do controle remoto.

Como ajustar a direção do fluxo de ar?

Para a direção vertical, pressione o botão SWING do controle remoto: a persiana oscila. Pressione novamente para parar na posição desejada. Para a direção horizontal, ajuste manualmente as persianas laterais. Nunca force as persianas verticais manualmente.

O aparelho emite um ruído de sussurro ou estalo, é normal?

Sim, o sussurro é o ruído do refrigerante circulando internamente. O estalo vem da dilatação dos materiais devido às variações de temperatura. São ruídos normais de funcionamento.

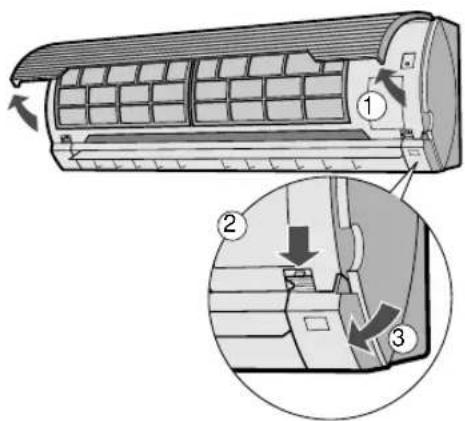

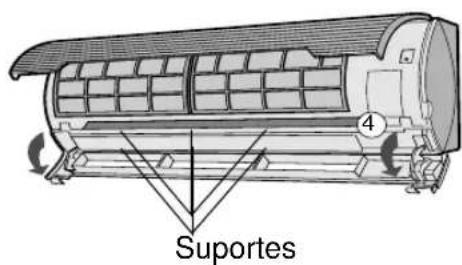

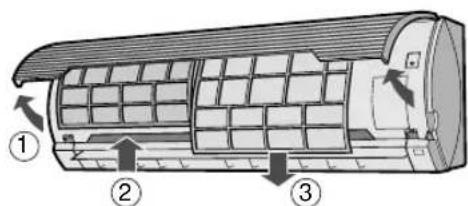

Como limpar o interior do climatizador?

Desligue a alimentação (desconecte ou desligue o disjuntor). Abra o painel frontal e as persianas de ventilação conforme indicado no manual. Use um aspirador ou pano seco para remover a poeira. Certifique-se de que o ventilador não está girando antes de limpar.

O aparelho não liga após uma falha de energia, o que fazer?

O Sharp AEA24CE possui uma função memória: ele retoma automaticamente com as configurações anteriores após o restabelecimento da energia. Se os timers estavam ativos, eles devem ser reiniciados. Aguarde 3 minutos antes de religar.

Como instalar as pilhas do controle remoto?

Remova a tampa na parte traseira do controle remoto, insira duas pilhas AAA (R03) respeitando as polaridades (+ e -). Feche a tampa. Se o display não aparecer, retire as pilhas e aguarde 30 segundos antes de recolocá-las.

O que fazer se luzes piscarem no painel indicador?

Se as luzes OPERATION e TIMER piscarem, isso indica um defeito. Verifique primeiro se as persianas de ventilação estão bem instaladas. Se o problema persistir, entre em contato com o serviço de assistência técnica. Não tente reparar você mesmo.

MANUAL DE UTILIZADOR AEA24CE SHARP

AR CONDICIONADO

DE DUPLO SERVIÇO

• PRECAUÇÕES S-1
• OBSERVAÇÕES ADICIONAIS SOBRE O FUNCIONAMENTO .S-3
• ALGUNS CONSELHOS PARA ECONOMIZAR ENERGIA DESIGNAÇÃO DAS PEÇAS S-4
• USO DO CONTROLE REMOTO CONSELHOS SOBRE O FUNCIONAMENTO DO PLASMA. S-7
• FUNCIONAMENTO BÁSICO. S-8
• REGULAGEM DA DIREÇÃO DA CORRENTE DE AR
• FUNCIONAMENTO DO PLASMA...... S-11
• FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO DE UMA HORA S-11
• FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO S-12
• MODO AUXILIAR S-14 MANUTENÇÃO S-14 KIT OPCIONAL S-15 ANTES DE CHAMAR O DEPARTAMENTO DE SERVIÇO TÉCNICO.... S-16

PRECAUÇÕES

PRECAUÇÕES PARA O USO

OBSERVAÇÕES ADICIONAIS SOBRE O FUNCIONAMENTO

FAIXA DE TEMPERATURA DE FUNCIONAMENTO

FUNÇÃO DE PRÉ-AQUECIMENTO

PROCESSO DE AQUECIMENTO

FUNCIONAMENTO DO PLASMA

NOTAS SOBRE O AJUSTE E FUNCIONAMENTO DO RELÓGIO AUTOMÁTICO

ANTES DE CHAMAR O DEPARTAMENTO DE SERVIÇO TÉCNICO

FUNCIONAMENTO DO PLASMA

Agradecemos-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia cuidadosamente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

• PRECAUÇÕES A TOMAR P-1 NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO P-3
• SUGESTÕES PARA POUPAR ENERGIA .. P-3 NOMES DAS PEÇAS P-4
• UTILIZAÇÃO DO CONTROLO REMOTO ... P-6
• SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER P-7
• FUNCIONAMENTO BÁSICO. P-8
• REGULAÇÃO DA DIREÇÃO DO FLUXO DO AR. P-10
• FUNCIONAMENTO DO PLASMACLUSTER. P-11 TEMPORIZADOR DE UMA HORA.... P-11 FUNCIONAMENTO COM TEMPORIZADOR P-12
• MODO DE FUNCIONAMENTO AUXILIAR P-14 MANUTENÇÃO P-14 OPÇÕES. P-15
• ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA P-16

PRECAUÇÕES A TOMAR

ATENÇÃO PARA A SUA UTILIZAÇÃO

1 Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização poderão resultar em danos para a unidade e causar choque elétrico. 2 Ser cuidadoso em não expor o seu corpo diretamente sob a saída de ar durante um período prolongado. Poderá afetar a sua condição física. 3 Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontrarão no compartimento. 4 Nunca introduzir objetos na unidade. A introdução de objetos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas. 5 Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização de água, para-raios ou cabo de terra telefónico. A ligação de terra incompleta pode causar choque elétrico. 6 Se algo estiver anormal com o ar condicionado (ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor de curto-circuitos. 7 Seguir as regras e os regulamentos locais para a instalação do cabo de fornecimento de energia. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de fornecimento de energia, da ficha e da tomada elétrica de parede e causar um incêndio. 8 Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante. A sua substituição deverá ser efetuada por um técnico qualificado ou um reparador.

ATENÇÃO PARA A INSTALAÇÃO / REMOÇÃO / REPARAÇÃO

• Não tente instalar/remover/reparar a unidade você mesmo(a). O funcionamento incorreto causará choque elétrico, derramamento de água, incêndio etc. Consulte o seu revendedor ou outras pessoas de reparação especializadas para a instalação/remoção/reparação da unidade.

Este equipamento cumpre os requisitos das Diretivas 89/336/EEC e 73/23/EEC conforme a sua emenda 93/68/EEC.

PRECAUÇÕES A TOMAR

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abra periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar eletrodomésticos a gás. A ventilação insuficiente pode causar redução de oxigênio. 2 Não utilize os botões com as mãos molhadas. Poderá causar choque elétrico. 3 Para segurança, desligue o disjuntor ou o circuito quando não utilizar a unidade por um período longo de tempo. 4 Verifique periodicamente o desgaste do chassis de montagem da unidade externa e certifique-se de que está firmemente na posição. 5 Não coloque nada sobre a unidade externa nem pise nela. O objeto ou a pessoa poderão cair, causando ferimentos. 6 Esta unidade foi concebida para utilização residencial. Não utilize para outras aplicações, tais como em canil ou estufa para criação de animais ou plantas. 7 Não coloque um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos elétricos poder-se-ão deteriorar e causar choque elétrico. 8 Não bloqueie as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insuficiente ou problemas. 9 Assegure-se de que o aparelho não está em funcionamento e desligue o disjuntor ou o circuito antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você pode ferir-se. 10 Não espalhe ou verta água diretamente sobre a unidade. A água poderá causar choque elétrico ou danos no equipamento. 11 Este eletrodoméstico não foi concebido para utilização por crianças ou pessoas doentes sem supervisão.

As crianças devem ser supervisionadas para assegurar que não brincam com o eletrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO / INSTALAÇÃO

• Assegure-se de que liga o ar condicionado à corrente com a tensão e frequência definidas. A utilização de corrente com tensão e frequência inadequadas pode resultar em danos no equipamento e possível incêndio.
• Não instale a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio. Instale a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Disponha o tubo de drenagem para assegurar uma drenagem eficiente. Uma drenagem insuficiente poderá provocar que o compartimento, mobiliário, etc. fiquem molhados.
• Assegure-se de que está instalado um disjuntor diferencial ou um circuito, independentemente do local de instalação, para evitar choque elétrico.

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFECI-MENTO	limite 32°CD.B. 43°C D.B. superior	-
	limite 21°C D.B. 21°C D.B. inferior 15°C W.B. -
AQUECIMENTO (Apenas AY-AP18CE/AY-AP24CE)	limite 27°C D.B. superior		24°C D.B. 18°C W.B.
	limite 20°C D.B. -8,5°C D.B. inferior	- -9,5°C W.B.

D.B. = bolbo seco W.B. = bolbo húmido

• O dispositivo de proteção instalado pode impedir o funcionamento da unidade ao ser usada fora dessa margem.
• Se o ar tiver uma humidade superior a 80%, pode formar-se condensação na saída de ar se a unidade for usada constantemente no modo ARREFECER ou SECAR.

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente.

Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que estavam ativas antes da falta de corrente, exceto as regulações do temporizador.

Se os temporizadores estiverem ativados, terão de ser reativos antes de a corrente ter voltado.

NOTAS PARA OS MODELOS AY-AP18CE/AY-AP24CE

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento AQUECER, a ventoinha interior pode não ligar, por dois ou cinco instantes depois da unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em AQUECER se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos a fim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior deixam de funcionar. Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo AQUECER.

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a eficiência de aquecimento diminuir em consequência da baixa temperatura exterior, use um aquecimento adicional.
• Demora tempo a aquecer toda a sala devido à circulação forçada de ar.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRETA

• Regular o termostato no modo ARREFECER para uma temperatura 1°C acima da temperatura desejada (e 2°C abaixo no modo AQUECER com os modelos AY-AP18CE/AY-AP24CE) pode economizar aproximadamente 10 por cento de eletricidade.
• Regular a temperatura durante o arrefecimento para um valor mais frio do que o necessário aumentará o consumo de corrente.

EVITE EXPOSIÇÃO DIRETA AO SOL E CORRENTES DE AR

• Evitar a exposição direta ao sol durante o arrefecimento pode reduzir o consumo de corrente.
• Feche as janelas e as portas durante a operação de arrefecimento (ou aquecimento, no caso dos modelos AY-AP18CE/AY-AP24CE).

REGULE A DIREÇÃO DO FLUXO DE AR PARA OBTER MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO. APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAMENTO POR TEMPORIZADOR. DESLIGUE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO.

• A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

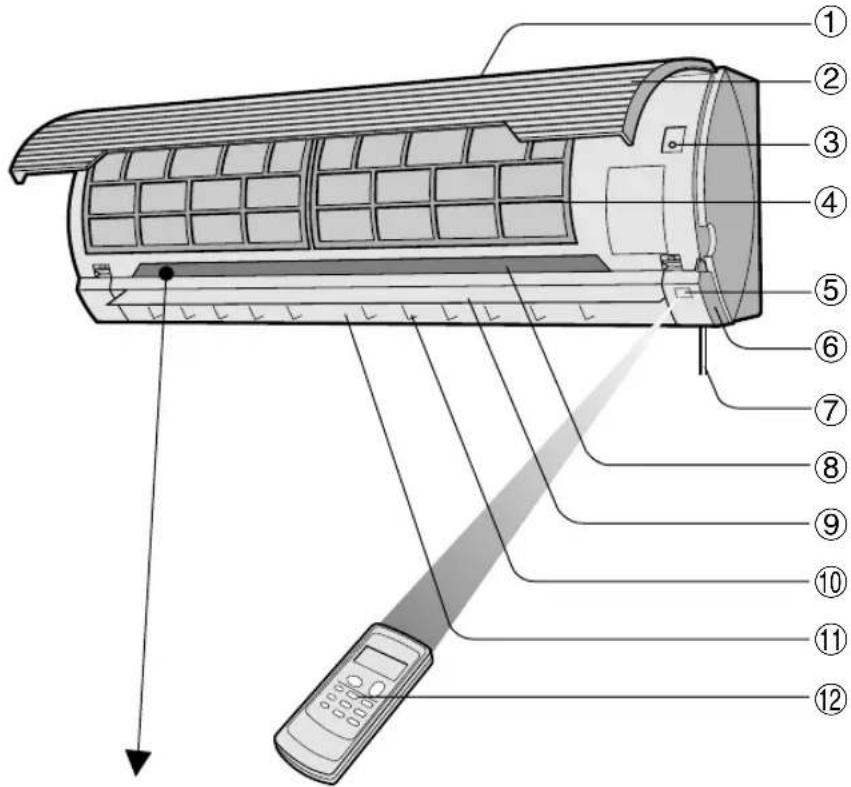

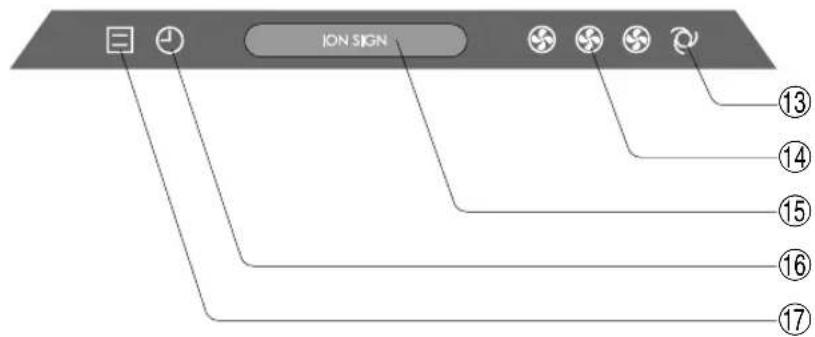

UNIDADE INTERIOR

① Entrada (Ar) ② Painel aberto ③ Botão AUX. ④ Filtros de Ar ⑤ Janela Receptora ⑥ Unidade Persiana (abra para limpar o interior do ar condicionado) ⑦ Cabo de ligação à corrente (apenas AY-AP18CE/AH-AP18CE) ⑧ Painel indicador ⑨ Reguladores verticais ⑩ Reguladores horizontais ⑪ Saída (Ar) ⑫ Controlo remoto ⑬ Lâmpada de VELOCIDADE AUTOMÁTICA DA VENTOINHA (verde) ⑭ Lâmpada de VELOCIDADE DA VENTOINHA (verde) ⑮ Lâmpada PLASMACLUSTER (azul, verde) ⑯ Lâmpada TEMPORIZADOR (laranja) ⑰ Lâmpada FUNCIONAMENTO (vermelha)

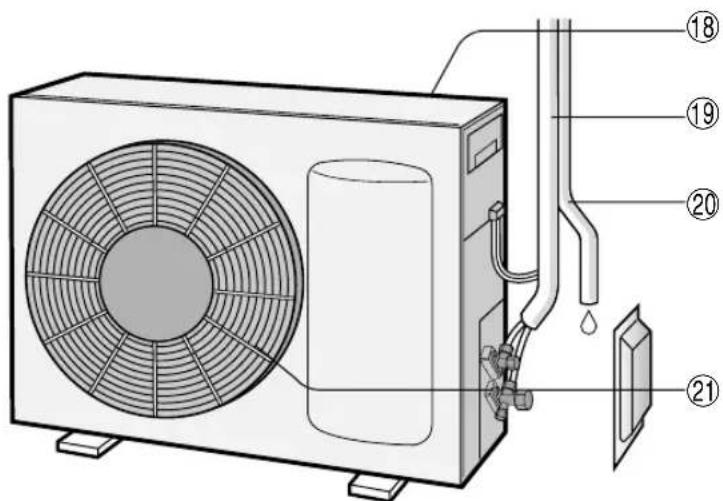

UNIDADE EXTERIOR

⑱ Entrada (Ar) ⑲ Tubo de refrigeração e cabo de interligação ⑳ Tubo de Descarga ㉑ Saída (Ar)

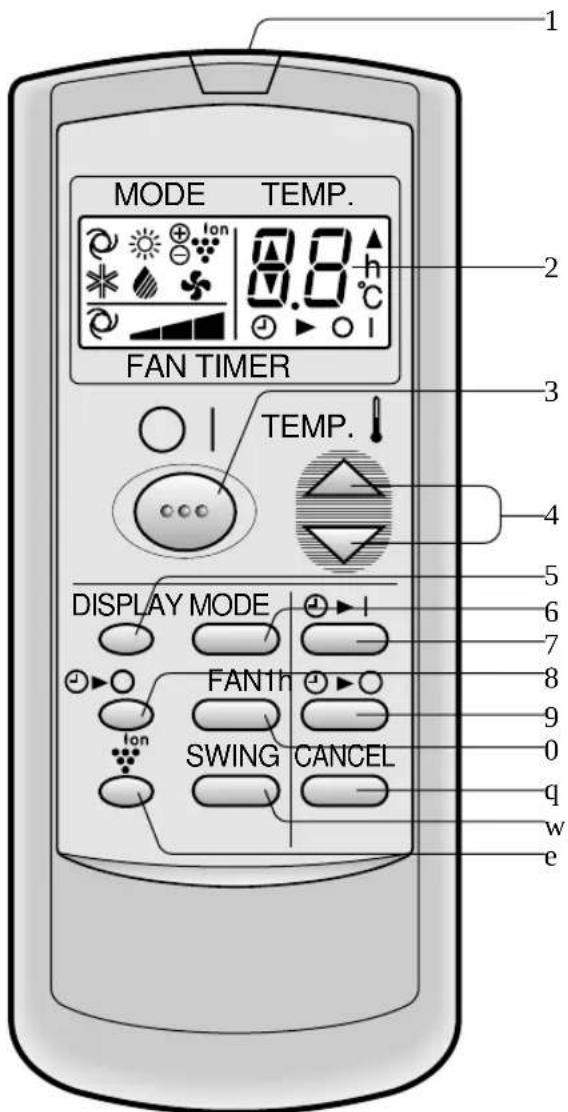

CONTROLO REMOTO

1 TRANSMISSOR 2 MOSTRADOR LCD (de cristais líquidos) 3 Botão LIGAR/DESLIGAR (ON/OFF) 4 Botão TERMOSTATO (THERMO.) 5 Botão MOSTRADOR (DISPLAY) 6 Botão MODO (MODE) 7 Botão LIGAR TEMPORIZADOR (TIMER ON) (para regular o temporizador) 8 Botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) 9 Botão DESLIGAR TEMPORIZADOR (TIMER OFF) (para regular o temporizador) 0 Botão VENTOINHA (FAN) q Botão ANULAR TEMPORIZADOR (TIMER CANCEL) w Botão DIRECCIONAR (SWING) e Botão PLASMACLUSTER

(O símbolo do modo aquecer apenas fornecido nos modelos AY-AP18CE/AY-AP24CE)

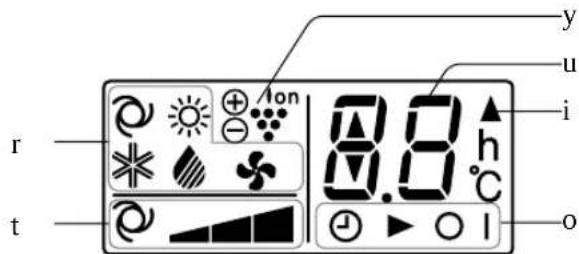

MOSTRADOR LCD DO CONTROLO REMOTO

SÍMBOLOS DE MODO

:AUTO:ARRANCAR

:AQUECER:SECAR:SÓ VENTILAÇÃO

(Apenas para

AY-AP18CE/AY-AP24CE)

SÍMBOLOS DA VELOCIDADE DA VENTOINHA

:AUTO

Regulação manual

SÍMBOLO PLASMACLUSTER, INDICADOR DE TEMPERATURA E CONTAGEM DECRESCENTE DO TEMPORIZADOR, SÍMBOLO DE TRANSMISSÃO, INDICADOR DE TEMPORIZADOR LIGADO/DESLIGADO

Indica quando o temporizador está regulado para ligado ou desligado.

(O símbolo do modo aquecer é apenas fornecido nos modelos AY-AP18CE/ AY-AP24CE)

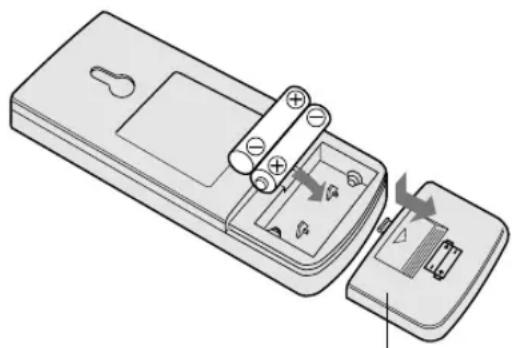

CARREGAR AS PILHAS Use duas pilhas AAA (R03).

1 Remova a tampa das pilhas na parte posterior do controlo remoto. 2 Insira as pilhas no compartimento assegurando que os polos fiquem corretamente posicionados.

• Aparecerão linhas no visor quando as pilhas estiverem instaladas corretamente.

3 Reinstale a tampa das pilhas.

Tampa das pilhas

NOTAS:

• A duração de vida útil das pilhas é de aproximadamente um ano, sob condições normais de utilização.
• Ao substituir estas pilhas, faça-o sempre por pilhas novas e use sempre do mesmo tipo.
• Se o controlo remoto não funcionar normalmente, antes de substituir as pilhas, tire-as e volte a colocá-las após 30 segundos.
• Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controlo remoto.

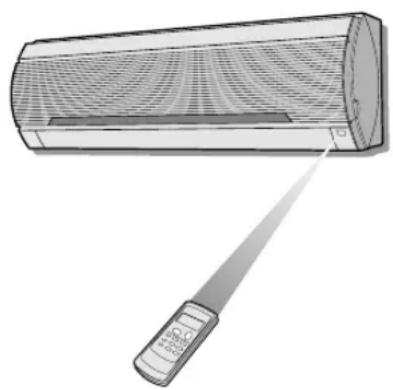

COMO UTILIZAR O CONTROL0 REMOTO

Aponte o controlo remoto na direção do recetor da unidade e carregue no botão que pretende acionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se de que não há qualquer objeto, como p. ex., cortinas, entre o controlo remoto e a unidade.
• O controlo remoto funciona até uma distância de sete metros.

ATENÇÃO

• Não exponha a janela recetora diretamente à luz do sol forte, porque os raios solares podem afetar o funcionamento correto. Caso seja necessário, feche as cortinas para evitar essa exposição direta.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido no mesmo cômodo em que se encontrar o ar condicionado, pode surgir interferência durante a transmissão do sinal.
• A unidade pode ser afetada por sinais emitidos pelo controlo remoto de um televisor, de um videogravador ou de outros equipamentos que sejam utilizados no mesmo quarto.
• Não deixe o controlo remoto exposto à luz direta do sol ou perto de um aquecimento. Proteja também a unidade e o controlo remoto contra humidade e impactos, pois estes podem provocar a sua descoloração ou danificá-los.

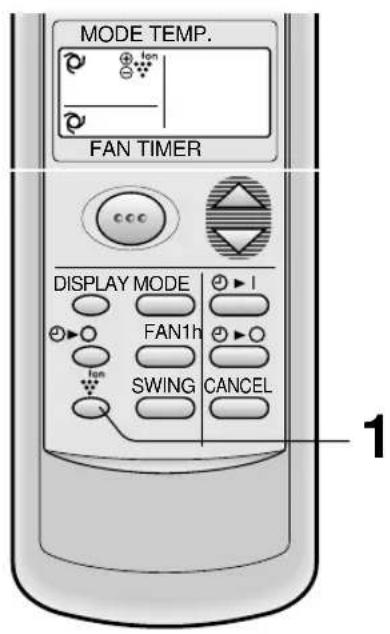

SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER

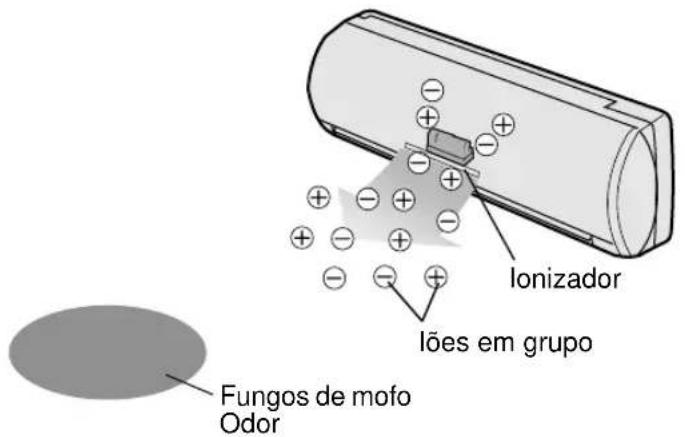

O ionizador contido no ar condicionado libertará para a sala iões em grupo, que são massas coletivas de iões positivos e negativos.

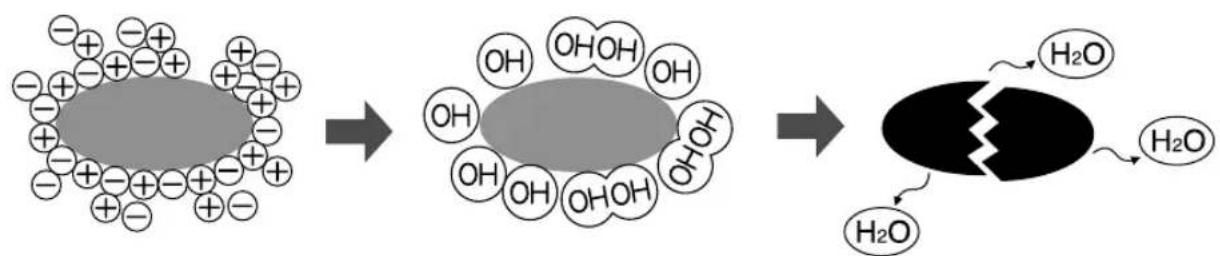

Os iões em grupo eliminam fungos aéreos de mofo e desodorizam/decompõem moléculas causadoras de odores.

Elimina, desodoriza, decompõe

OPERAÇÃO DE LIMPEZA DO AR

Os iões em grupo libertados para o ar mantêm limpo o ar da sua sala.

OPERAÇÃO DE REFRESCAMENTO

Iões em grupo negativos, que também existem na natureza, são libertados para o ar na sua sala a um ritmo progressivo, beneficiando o seu refrescamento físico e mental.

Consulte, por favor, a página 11 sobre a operação.

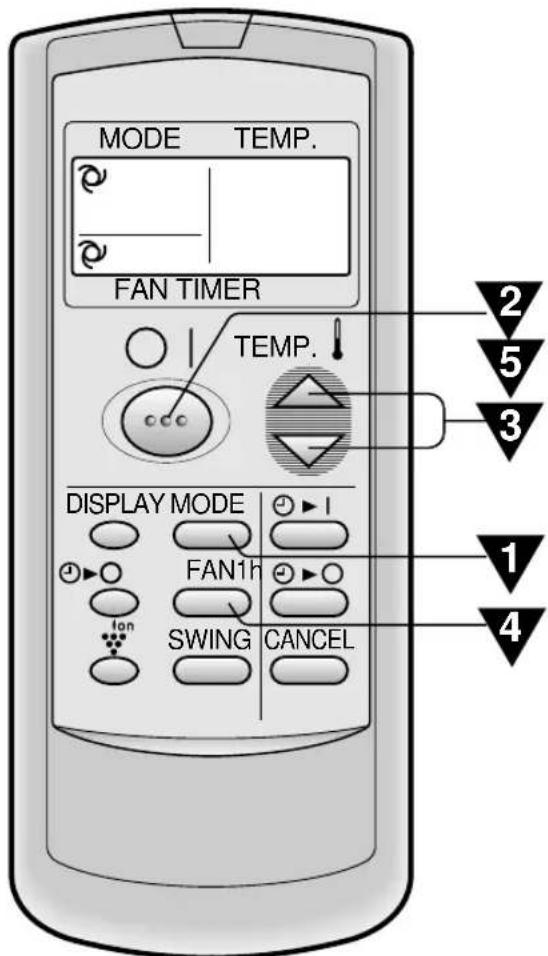

FUNCIONAMENTO BÁSICO

Carregue no botão MODO para escolher o modo de funcionamento.

AUTO AQUECER ARREFECER SECAR APENAS VENTOINHA

(AQUECER é apenas para AY-AP18CE/AY-AP24CE)

Carregue no botão LIGAR/DESLIGAR para fazer a função.

A lâmpada vermelha de FUNCIONAMENTO da unidade acender-se-á.

Carregue no botão TERMOSTATO para regular a temperatura desejada.

MODO AUTO/SECAR

A temperatura pode ser alterada em incrementos de 1°C dentro da gama de 2°C acima ou 2°C abaixo da temperatura determinada automaticamente pelo ar condicionado.

MODO FRIO (CALOR para AY-AP18CE/AY-AP24CE)

A temperatura pode ser regulada dentro da gama de 18 a 32°C.

MODO APENAS VENTOINHA

As regulações de temperatura não podem ser efectuadas.

Carregue no botão VENTOINHA (FAN) para determinar a velocidade desejada da ventoinha.

AUTO SUAVE BAIXA ALTO

• No modo SECAR, a velocidade da ventoinha encontra-se ajustada em AUTO e não pode ser alterada.
• No modo APENAS VENTOINHA, a velocidade AUTO da ventoinha não pode ser escolhida.

Para desligar a unidade, carregue novamente no botão LIGAR/DESLIGAR.

A lâmpada vermelha de FUNCIONAMENTO da unidade desligar-se-á.

SUGESTÕES REFERENTES AO MODO AUTOMÁTICO

No modo AUTOMÁTICO, a temperatura e o modo são selecionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modos de funcionamento e regulação das temperaturas nos modelos AH-AP18CE/AH-AP24CE

Temperatura do quarto no início do funciona	Funçãoamento Automático
	Modo Regulação do Termostato
Abaixo de 24°C	SECAR	Temp. do Quarto no início
24°C a 26°C	ARREFECER	24°C
26°C a 28°C	ARREFECER	25°C
Acima de 28°C ARREFECER 26°C

Modos de funcionamento e regulação das temperaturas nos modelos AY-AP18CE/AY-AP24CE

Temperatura do quarto no inico do funciona	Funçãoamento Automático
	Modo Regulacao do Termostato
Abaixo de 24°C AQUECER 23°C
21°C a 24°C	SECAR	Temp. do Quarto no inico
24°C a 26°C	ARREFECER	24°C
26°C a 28°C	ARREFECER	25°C
Acima de 28°C ARREFECER 26°C

SUGESTÕES SOBRE A LÂMPADA DE VELOCIDADE DA VENTOINHA

Durante o funcionamento, a Lâmpada de VELOCIDADE DA VENTOINHA acenderá 3 vezes (2 vezes para o modo SECAR) no painel indicador da unidade para indicar a velocidade da ventoinha.

Quando a velocidade da ventoinha for regulada para AUTO

A Lâmpada VELOCIDADE VENTOINHA AUTOMÁTICA acende.

A direção do fluxo do ar é automaticamente pré-definida para permitir um óptimo conforto em cada um dos modos, como seguidamente se indica:

• Modo ARREFECER e SECAR: Fluxo de ar horizontal

Modo APENAS VENTOINHA

(e CALOR para AY-AP18CE/AY-AP24CE)

Fluxo de ar diagonal

COMO REGULAR A DIREÇÃO DO FLUXO DO AR

Carregue uma vez no botão DIRECCIONAR no controlo remoto.

• O regulador vertical modificará continuamente o seu ângulo.

Carregue mais uma vez no botão DIRECIONAR assim que o regulador vertical alcançar a posição desejada.

• O regulador parará dentro da margem indicada no DIAGRAMA.
• A posição ajustada será memorizada e será automaticamente regulada na mesma posição quando funcionar na próxima vez.

Margem de regulação

Modo ARREFECER e SECAR

Modo APENAS VENTOINHA (e CALOR para AY-AP18CE/AY-AP24CE)

A margem de regulação é mais restrita que a margem DIRECIONAR para fazer a formação de água de condensação.

A margem é mais ampla para fazer a circulação de ar.

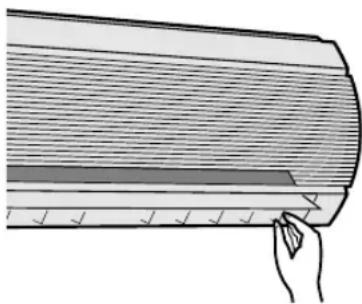

DIREÇÃO DO FLUXO HORIZONTAL DO AR

Segure nas alhetas de regulação horizontais como ilustrado e regule a direção do fluxo do ar.

ATENÇÃO

Nunca tente ajustar a alheta de regulação vertical manualmente.

• O ajuste manual de todas as alhetas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controle remoto.
• Quando os modos ARREFECER e SECAR são utilizados por um período prolongado com as alhetas de regulação verticais ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

Não regule o ajuste da persiana horizontal demasiadamente para a direita ou esquerda quando operar o ar condicionado com a velocidade de ventoinha "SOFT" (velocidade suave) durante um longo período de tempo.

Condensação pode formar-se nas persianas.

FUNCIONAMENTO DO PLASMACLUSTER

Os iões em grupo e os iões negativos são libertados para a sala, mantendo o ar da sala limpo, e contribuindo para o seu refrescamento físico e mental.

OPERAÇÃO DE LIMPEZA DO AR: Iões em grupo libertados para o ar eliminam fungos aéreos de mofo e desodorizam/decompõem moléculas causadoras de odores. OPERAÇÃO DE REFRESCAR: Iões negativos libertados para o ar contribuem para refrescá-lo física e mentalmente.

1 Durante a operação, prima o botão PLASMACLUSTER para selecionar o modo.

LIMPEZA DO AR REFRESCAMENTO CANCELAR

• Na operação LIMPEZA DO AR, a lâmpada azul PLASMACLUSTER na unidade acende.
• Na operação REFRESCAMENTO, a lâmpada verde PLASMACLUSTER na unidade acende.

PARA TERMINAR

Prima o botão PLASMACLUSTER até o símbolo PLASMACLUSTER do mostrador do controlo remoto desaparecer.

• A lâmpada PLASMACLUSTER da unidade apaga-se.

NOTA:

• A regulação da operação PLASMACLUSTER será memorizada e funcionará no mesmo modo na próxima vez que ligar o ar condicionado.
• Para desligar a lâmpada PLASMACLUSTER, prima o botão DISPLAY.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for ativado, a unidade trabalhará durante uma hora a contar do momento em que é ativado.

1. Carregue no botão TEMPORIZADOR DE UMA HORA.

• No mostrador do controlo remoto aparece "1h ① ▶ O". A lâmpada laranja (de TEMPORIZADOR) iluminar-se-á na unidade.
• A unidade trabalhará durante uma hora.

PARA TERMINAR

Pressione o botão ANULAR.

A lâmpada laranja (do TEMPORIZADOR) na unidade apaga-se.

Ou desligue a unidade pressionando o botão LIGAR/DESLIGAR.

• A lâmpada vermelha (de FUNCIONAMENTO) e a lâmpada laranja (de TEMPORIZADOR) desligar-se-ão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o funcionamento de LIGAR TEMPORIZADOR e DESLIGAR TEMPORIZADOR.
• Quando for regulado o TEMPORIZADOR DE UMA HORA quando a unidade não estiver a funcionar, a unidade funciona durante uma hora com a condição previamente regulada.
• Se desejar pôr em funcionamento a unidade numa outra hora, pressione de novo o botão TEMPORIZADOR DE UMA HORA durante o funcionamento.

DESLIGAR TEMPORIZADOR

A unidade desligará automaticamente de acordo com a sua regulação.

A duração do temporizador poderá ser definida desde um mínimo de 0,5 horas (30 minutos) até um máximo de 12 horas.

Até 9,5 horas, poderá definir por incrementos de 0,5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

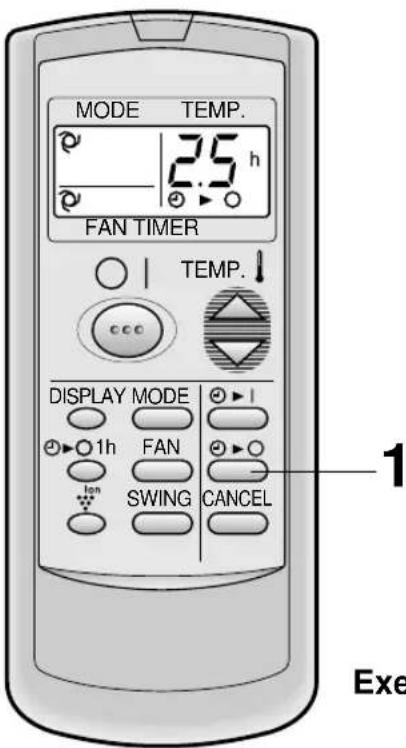

1 Pressione o botão DESLIGAR TEMPORIZADOR (O) e defina o tempo como desejar.

• A definição do tempo mudará quando pressionar o botão da mesma forma.

Mantenha o botão pressionado para definição rápida.

A lâmpada laranja (TEMPORIZADOR) na unidade acender-se-á. - Ouve-se um som a título de confirmação de que a unidade está a receber o sinal. - O tempo definido decrescerá indicando o tempo remanescente.

Exemplo: Quando desejar parar o funcionamento 2,5 horas mais tarde.

SUGESTÕES REFERENTES AO FUNCIONAMENTO COM TEMPORIZADOR DESLIGADO

Quando está activo o modo de funcionamento DESLIGAMENTO POR TEMPORIZADOR, a temperatura do espaço a climatizar é regulada automaticamente para evitar que o espaço fique demasiado quente ou demasiado frio. (Função automática nocturna)

MODO ARREFECER/SECAR:

• Uma hora depois de o temporizador ter começado a funcionar, a temperatura sobe 1°C acima da temperatura regulada no termóstato.

MODO AQUECER:

(Apenas para os modelos AY-AP18CE/AY-AP24CE)

• Uma hora depois de o temporizador ter começado a funcionar, a temperatura passa 3°C abaixo da temperatura regulada no termóstato.

NOTA:

• A função automática noturna não será ativada se o aparelho estiver a funcionar no modo APENAS VENTOINHA.

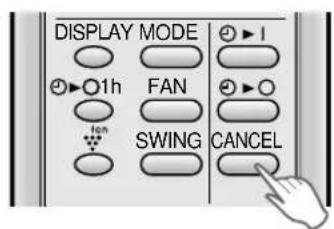

PARA CANCELAR O TEMPORIZADOR

Pressione o botão de ANULAR.

A lâmpada laranja do TEMPORIZADOR na unidade apaga-se.

PARA MODIFICAR A HORA

Pressione o botão TEMPORIZADOR que deseja alterar, (TEMPORIZADOR DESLIGADO ou TEMPORIZADOR LIGADO) e altere a definição do tempo.

LIGAR TEMPORIZADOR

A unidade ligará automaticamente de acordo com a sua regulação.

A duração do temporizador pode ser definida desde um mínimo de 0,5 horas (30 minutos) até um máximo de 12 horas.

Até 9,5 horas, poderá definir por incrementos de 0,5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

Exemplo: quando desejar que a temperatura do quarto seja alcançada 6,5 horas mais tarde.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

1 Carregue no botão LIGAR TEMPORIZADOR (1

• A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

A lâmpada laranja (①) TEMPORIZADOR na unidade acender-se-á. - Ouve-se um som a título de confirmação de que a unidade está a receber o sinal. - O tempo definido decrescerá indicando o tempo remanescente.

Selecione o modo, temperatura, regulação da velocidade da ventoinha e operação PLASMACLUSTER conforme desejar.

• Quando a temperatura for regulada com o TEMPORIZADOR LIGADO, a temperatura aparecerá no mostrador durante 5 segundos e depois voltará à indicação da hora.
• Se não alterar a definição, a equipamento para com a definição anterior.
• A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar)

NOTAS SOBRE A REGULAÇÃO E FUNCIONAMENTO DO TEMPORIZADOR

• A última definição será memorizada e aparecerá no mostrador do controlo remoto da próxima vez que regular o TEMPORIZADOR DESLIGADO ou o TEMPORIZADOR LIGADO.
• O TEMPORIZADOR DESLIGADO e o TEMPORIZADOR LIGADO não podem ser definidos em simultâneo.

Ficará ativo o último TEMPORIZADOR regulado.

• Quando estiver ativo o TEMPORIZADOR DESLIGADO EM UMA HORA, o TEMPORIZADOR DESLIGADO e o TEMPORIZADOR LIGADO não estarão disponíveis.
• Quando for ativado o TEMPORIZADOR DESLIGADO EM UMA HORA, durante a duração do TEMPORIZADOR DESLIGADO ou do TEMPORIZADOR LIGADO, estes serão cancelados.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ATIVAR

Levante o painel da unidade interior e carregue no botão AUX. no painel de comando.

• A lâmpada vermelha ( ] ) de FUNCIONAMENTO na unidade acende e a unidade começa a funcionar no modo AUTOMÁTICO.
• A velocidade da ventoinha e a regulação da temperatura são ajustadas AUTOMATICAMENTE.

PARA DESATIVAR

Carregue novamente no botão AUX. no painel de comando.

• A lâmpada vermelha ( de FUNCIONAMENTO na unidade apaga-se.

NOTA:

Se o botão AUX. for premido durante o funcionamento normal, a unidade é desligada.

MANUTENÇÃO

LIMPEZA DO INTERIOR DA UNIDADE DE AR CONDICIONADO

1 Certifique-se que desliga o cabo de corrente da tomada de corrente ou desligue o corta-circuitos. 2 ABRIR A UNIDADE DE PERSIANAS

① Levante o painel. ② Empurre para baixo também os ganchos esquerdo e direito, e solte o bloqueio. ③ Puxe a persiana para fora e para a frente. ④ Deixe-a abrir suavemente para baixo.

3 LIMPE O INTERIOR DA UNIDADE DE AR CONDICIONADO

Certifique-se que a ventoinha no interior não está a rodar.

Remova o pó utilizando um aspirador ou limpe com um pano seco.

4 FECHE A UNIDADE DE PERSIANA

1 Levante a unidade de persiana e faça-a rodar de volta para a sua posição. 2 Certifique-se que os dois ganchos à esquerda e à direita estão fixos no lugar e que os suportes TRS estão colocados firmemente. 3 Feche o painel aberto.

5 Ligue o cabo de corrente à tomada ou ligue o corta-circuitos. 6 Certifique-se que todas as luzes do painel indicador não estão a piscar. Se a persiana não for correctamente reinstalada, o equipamento de segurança actuará e as luzes piscarão, impedindo a unidade de funcionar. Nesse caso, reinstale correctamente a persiana. Prima o botão ON/OFF do controlo remoto e verifique se a unidade funciona correctamente.

Antes de efectuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede foi retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS Os filtros de ar devem ser limpos de duas em duas semanas.

1 DESLIGAR A UNIDADE REMOVA OS FILTROS

① Levante o painel. ② Empurre os filtros ligeiramente para cima a fim de os desencaixar. ③ Puxe os filtros de ar para fora a fim de os poder tirar.

3 LIMPE OS FILTROS

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

4 REINSTALE OS FILTROS

① Recoloque os filtros na posição inicial. ② Feche o painel aberto. ③ Empurre com força para o engatar devidamente no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

• Limpe-os com um pano macio.
• Não os salpique ou molhe directamente com água. Poderá originar um choque eléctrico ou danificar o equipamento.
• Não use água quente, diluente, pó abrasivo ou solventes fortes.

MANUTENÇÃO APÓS A ÉPOCA DE AR CONDICIONADO

1. Deixe a unidade trabalhar aproximadamente meio-dia no modo APENAS VENTOINHA para permitir que o mecanismo seque devidamente. 2. Interrompa o funcionamento e desligue a unidade. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado. 3. Limpe os filtros e, a seguir, volte a instalá-los.

MANUTENÇÃO ANTES DA ÉPOCA DE AR CONDICIONADO

1. Assegure-se de que os filtros de ar não estão sujos. 2. Assegure-se de que não está nada a obstruir a entrada e a saída de ar do aparelho. 3. Controle periodicamente a armação de montagem exterior, a fim de detectar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

OPÇÕES

Filtro purificador do ar

Durante o funcionamento do ar condicionado, o filtro purificador do ar retém a poeira e o fumo do tabaco do ar e descarrega ar limpo.

O material antibacteriano utilizado no filtro purificador do ar suprime a atividade de vírus e outros germes observados.

O período de substituição para o tipo descartável é de aproximadamente 3 a 6 vezes.

Contacte o seu revendedor para a compra desta opção.

Tipo AZ-F1800C

ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA

As condições de funcionamento seguidamente descritas não denominam avarias do equipamento

UNIDADE NÃO FUNCIONA A unidade não funciona se for ligada imeditamente antes ter sido desligada. A unidade não funciona imeditamente antes o modo deestruturação ter sido alterado. Esta CHARACTERística é para proteger o mecanismo interno. Espere 3 minutos às colocar a unidade emestrutura.	RUCO SIBILANTE O rucido suave e sibilante que se ouve é o rucido do agente de refrigeração a correr dentro da unidade.
	VAPOR DE ÁGUA • No modo deestruturação ARREFECER e SECAR, pode-se confirmar por vezes a existência de vapor de água na saía de ar devido à dificuldade de temperatura entre o ar inferior do quarto e o ar descargado pela unidade. • No modo deestruturação a AQUECER, pode sair vapor de agua da unidade durante a descougelação. (Apenas nos modelos AY-AP18CE/AY-AP24CE)
Não SAI AR QUENTE DA UNIDADE (Modelos AY-AP18CE/AY-AP24CE) A unidade está na fase de pré-aquecimento ou de descongença.
CHEIROS Cheiros das carpetes ou dos moveris e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação poderão ser emitidos pela unidade.
	ODOR EMITIDO PELA SAÍDA DE AR DO PLASMACLASTER Este é ocheiro do ozono gerado pelo ionizador. A densidade do ozono é muito baixa, não tendo qualquer efeito adverso sobre a sua Saúde. O ozono libertado para o ar decompor-se-á rapidamente, e a sua densidade na sala não aumentoa.
RUCO A ESTALAR A unidade poderá produzir um rucido a estalar. Este som é geradoPGA fricçao do pailen frontal e outros componentes a dilatarem-se ou a unirem-se devido à mudança de temperatura.
É EMITIDO UM RUIDO DE BESOURO BAIXO Este som éemitido quando a unidade gera iões em grupo.

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO FUNCIONA

·Verifique se o disjuntor de corrente actuou ou se o fusivel se fundiu. ·Verifique se a unidade de persiana está corremente instalada. Todas as lâmpadas do pailin indicador piscarão quando a unidade de persiana não estiver corremente instalada.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE
Controle os filtros, se estiverem sujos limpe-os.	Controle a unidade exterior para verficar se não está alguma coisa a obtruir a entrada ou a saía de ar.	Verifique se o termostato está devidamente regulado.
Assegure-se de que as janelas e as portas está bem techadas.	Havendo muitas pessoas no quarto, pode acontecer que a temperatura desejada não está alcancada.	Verifique se está quando quer apareiros que produzam calor aFUNCTIONAR no quarto.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLLO REMOTO
Verifique se as pilhas do controlo remoto está descarregadas ou fracas.	Tente emitir novamente o sinal com o controlo remoto a apontar devidamente na direção da janela receptora do aparelho.	Verifique se as pilhas do controlo remoto está colocadas com a polaridade correcta.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIONAMENTO e a lâmpada de TEMPORIZADOR no painel dos indicadores.

Obrigado por adquirir este produto SHARP. Por favor, leia atentamente este manual antes de utilizar o produto.

CONTEÚDO

·PRECAUÇÕES .EA-1 - NOTAS ADICIONAIS SOBRE O MANUSEIO ............EA-3 - CONSELHOS PARA ECONOMIA DE ENERGIA - NOMES DAS PEÇAS .EA-4 USO DO CONTROLE REMOTO .EA-6 - CONSELHOS SOBRE O FUNCIONAMENTO DO PLASMACLUSTER FUNCIONAMENTO BÁSICO EA-8 AJUSTE DA DIREÇÃO DO FLUXO DE AR EA-10

FUNCIONAMENTO DO PLASMACLUSTER EA-11 TEMPORIZADOR DE LIGAR/DESLIGAR EA-11 - FUNCIONAMENTO COM TEMPORIZADOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EA-12 FUNCIONAMENTO AUXILIAR EA-14 MANUTENÇÃO EA-14 KIT DE PEÇAS OPCIONAIS EA-15 GUIA DE RESOLUÇÃO DE PROBLEMAS EA-16

PRECAUÇÕES

INSTRUÇÕES DE SEGURANÇA SOBRE O USO
